1 Cajas Secas ICMUV Manual de uso

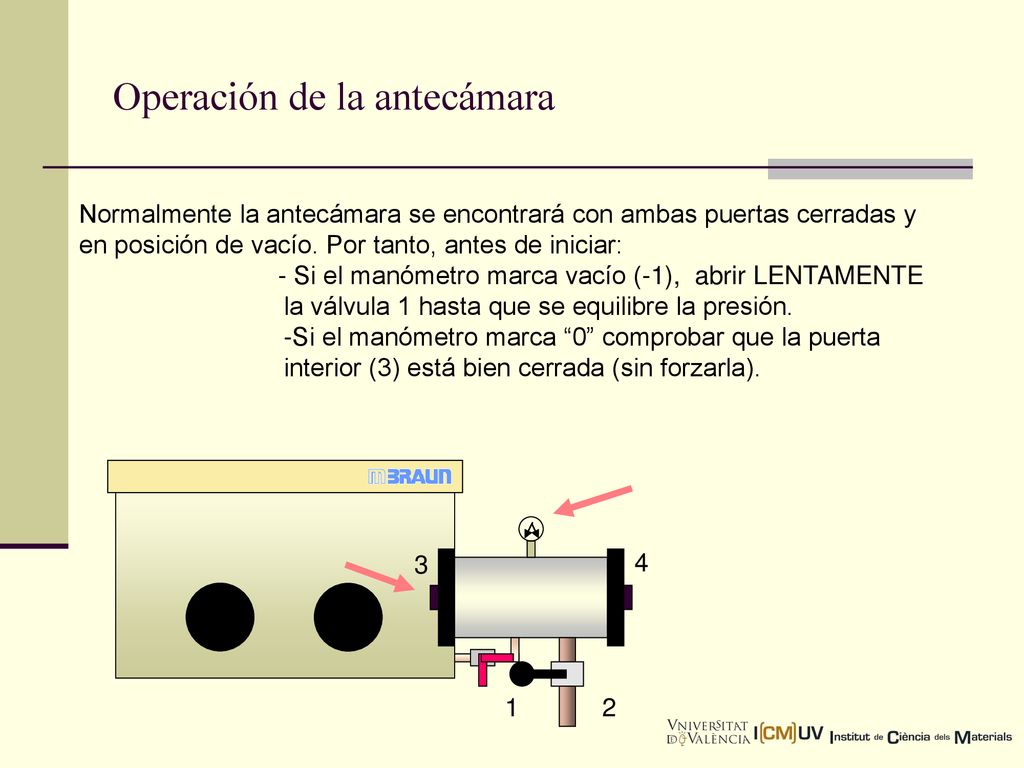

2 Operación de la antecámara
Normalmente la antecámara se encontrará con ambas puertas cerradas y en posición de vacío. Por tanto, antes de iniciar: - Si el manómetro marca vacío (-1), abrir LENTAMENTE la válvula 1 hasta que se equilibre la presión. -Si el manómetro marca “0” comprobar que la puerta interior (3) está bien cerrada (sin forzarla). 3 4 1 2

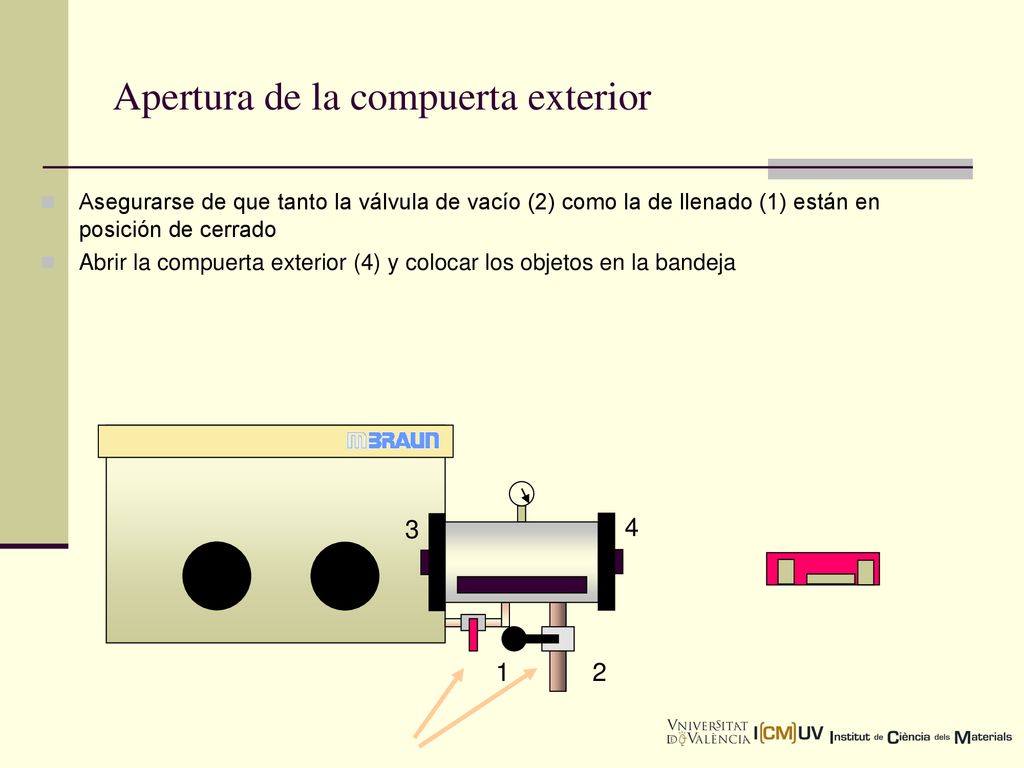

3 Apertura de la compuerta exterior
Asegurarse de que tanto la válvula de vacío (2) como la de llenado (1) están en posición de cerrado Abrir la compuerta exterior (4) y colocar los objetos en la bandeja 3 4 1 2

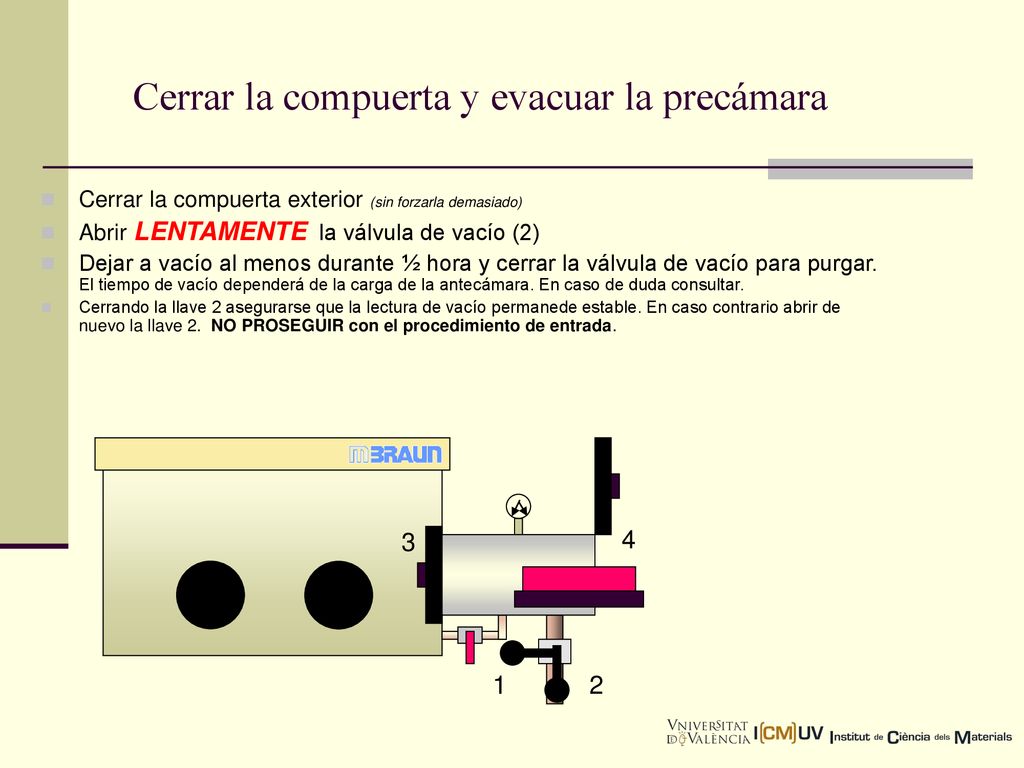

4 Cerrar la compuerta y evacuar la precámara
Cerrar la compuerta exterior (sin forzarla demasiado) Abrir LENTAMENTE la válvula de vacío (2) Dejar a vacío al menos durante ½ hora y cerrar la válvula de vacío para purgar. El tiempo de vacío dependerá de la carga de la antecámara. En caso de duda consultar. Cerrando la llave 2 asegurarse que la lectura de vacío permanede estable. En caso contrario abrir de nuevo la llave 2. NO PROSEGUIR con el procedimiento de entrada. 3 4 1 2

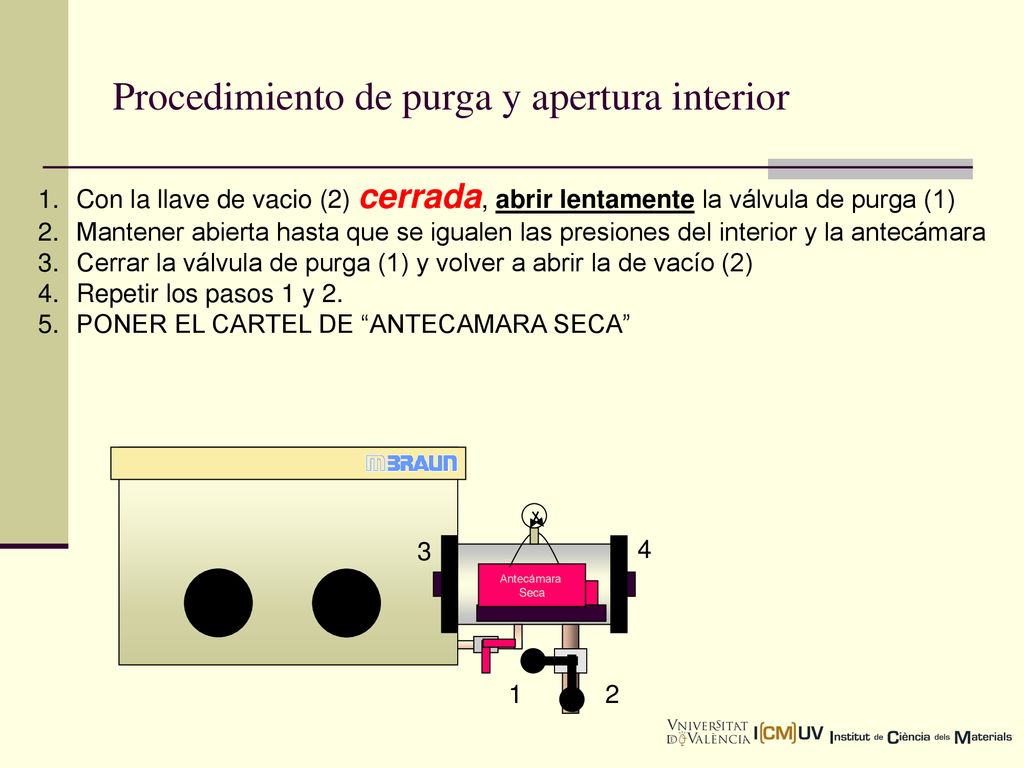

5 Procedimiento de purga y apertura interior
Con la llave de vacio (2) cerrada, abrir lentamente la válvula de purga (1) Mantener abierta hasta que se igualen las presiones del interior y la antecámara Cerrar la válvula de purga (1) y volver a abrir la de vacío (2) Repetir los pasos 1 y 2. PONER EL CARTEL DE “ANTECAMARA SECA” 3 Antecámara Seca 4 1 2

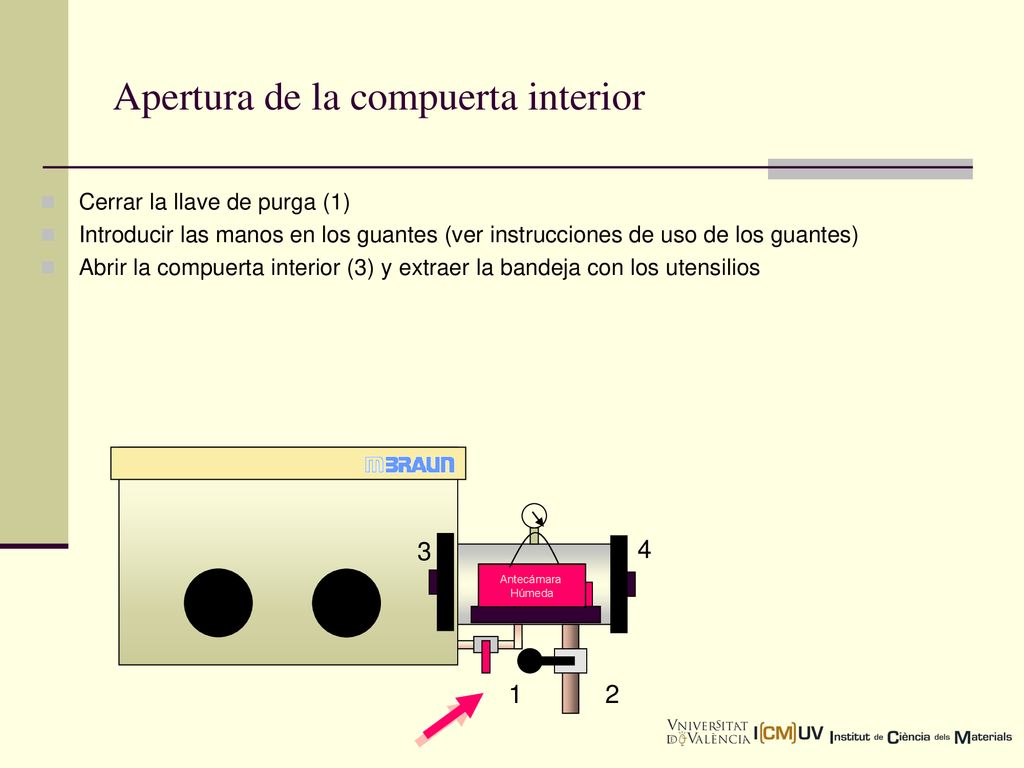

6 Apertura de la compuerta interior
Cerrar la llave de purga (1) Introducir las manos en los guantes (ver instrucciones de uso de los guantes) Abrir la compuerta interior (3) y extraer la bandeja con los utensilios 3 Antecámara Seca Antecámara Húmeda 4 1 2

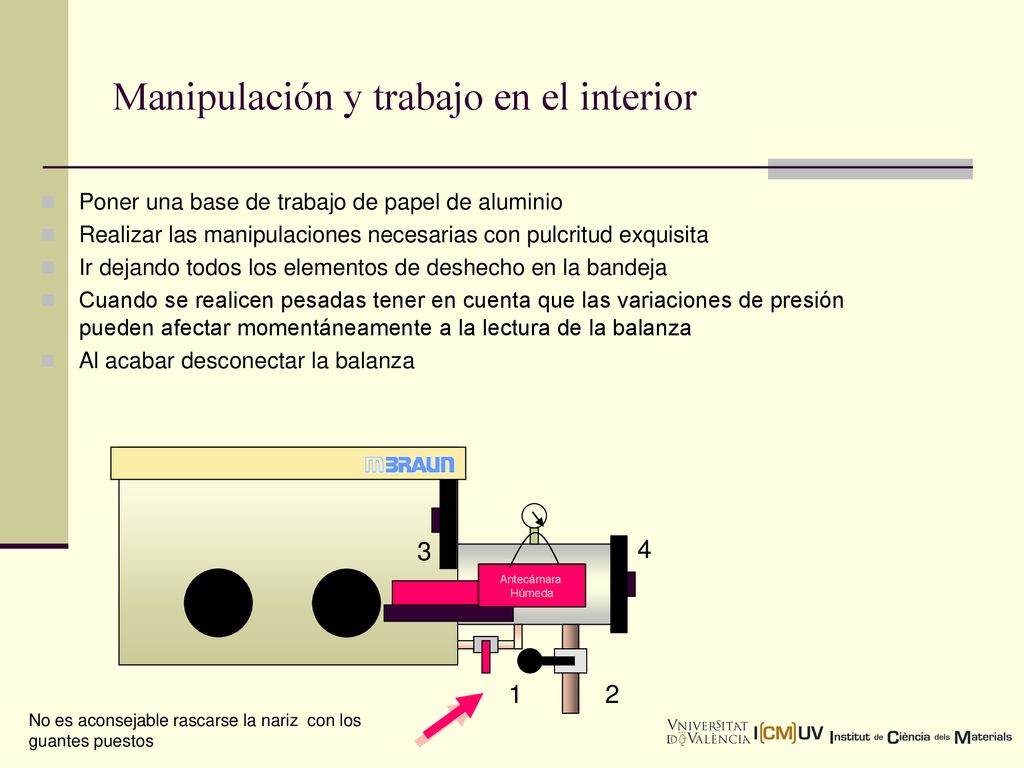

7 Manipulación y trabajo en el interior
Poner una base de trabajo de papel de aluminio Realizar las manipulaciones necesarias con pulcritud exquisita Ir dejando todos los elementos de deshecho en la bandeja Cuando se realicen pesadas tener en cuenta que las variaciones de presión pueden afectar momentáneamente a la lectura de la balanza Al acabar desconectar la balanza 3 Antecámara Húmeda Antecámara Seca 4 1 2 No es aconsejable rascarse la nariz con los guantes puestos

8 Salida Antes de salir dejar el área de trabajo perfectamente limpia y todos los utensilios recogidos. (el papel de aluminio de la base de trabajo se retira con TODOS los resíduos) Cargar la bandeja con todo lo que se deba sacar y cerrar la puerta interior Asegurarse que la válvula 1 está en posición de cerrado, abrir la puerta exterior y poner el cartel de “ANTECÁMARA HÚMEDA” 3 Antecámara Seca Antecámara Húmeda 4 1 2
