Subestaciones Eléctricas 1° parte : GENERALIDADES Ing. Horacio Eduardo Podestá Viernes, 26 de Abril de 2019.

Presentación del tema: "Subestaciones Eléctricas 1° parte : GENERALIDADES Ing. Horacio Eduardo Podestá Viernes, 26 de Abril de 2019."— Transcripción de la presentación:

1 Subestaciones Eléctricas 1° parte : GENERALIDADES Ing. Horacio Eduardo Podestá Viernes, 26 de Abril de 2019

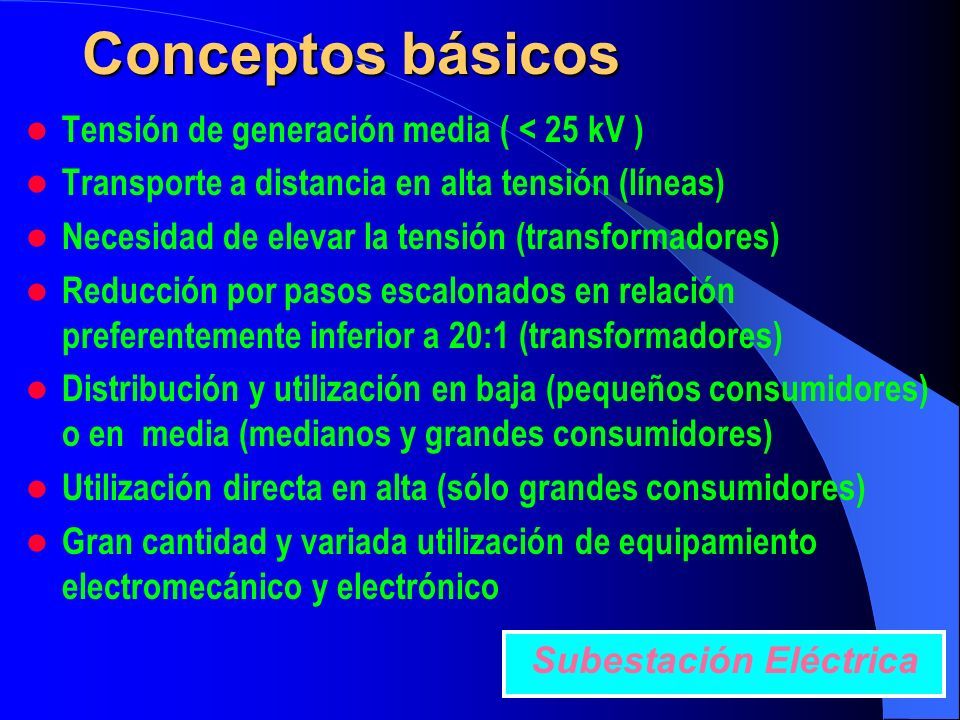

2 Conceptos básicos Tensión de generación media ( < 25 kV ) Transporte a distancia en alta tensión (líneas) Necesidad de elevar la tensión (transformadores) Reducción por pasos escalonados en relación preferentemente inferior a 20:1 (transformadores) Distribución y utilización en baja (pequeños consumidores) o en media (medianos y grandes consumidores) Utilización directa en alta (sólo grandes consumidores) Gran cantidad y variada utilización de equipamiento electromecánico y electrónico Subestación Eléctrica

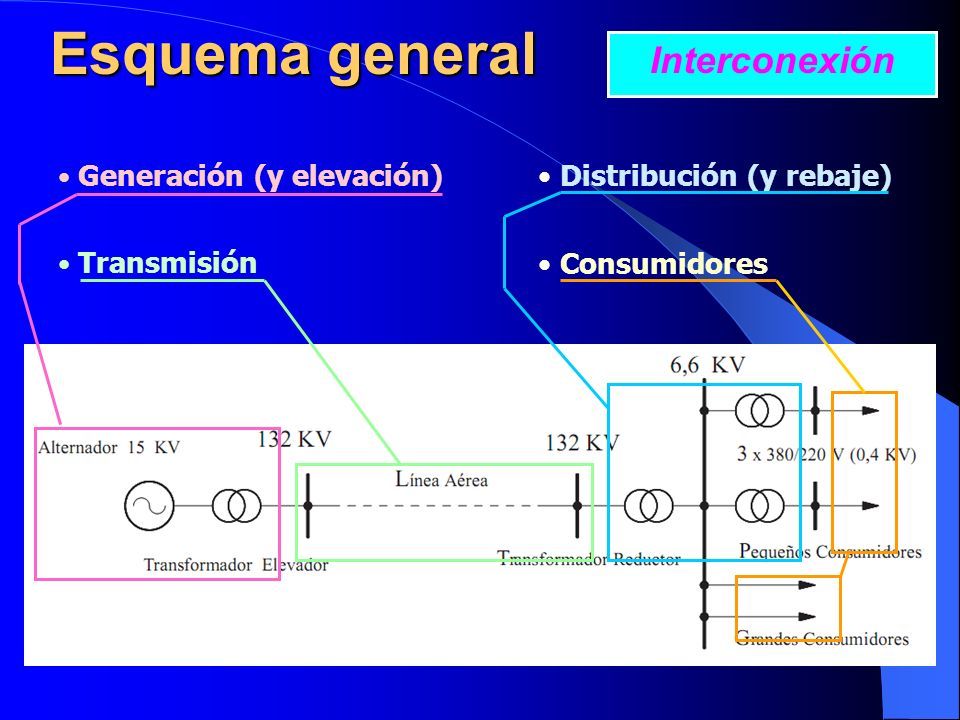

3 Generación (y elevación) Esquema general Transmisión Distribución (y rebaje) Consumidores Interconexión

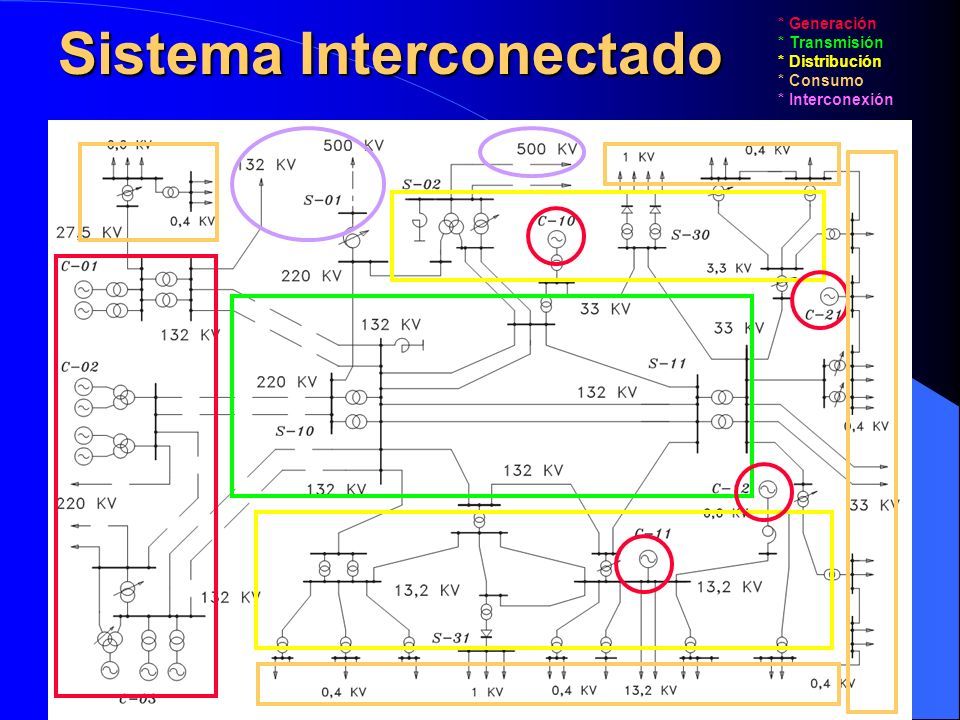

4 Sistema Interconectado * Generación * Transmisión * Distribución * Consumo * Interconexión

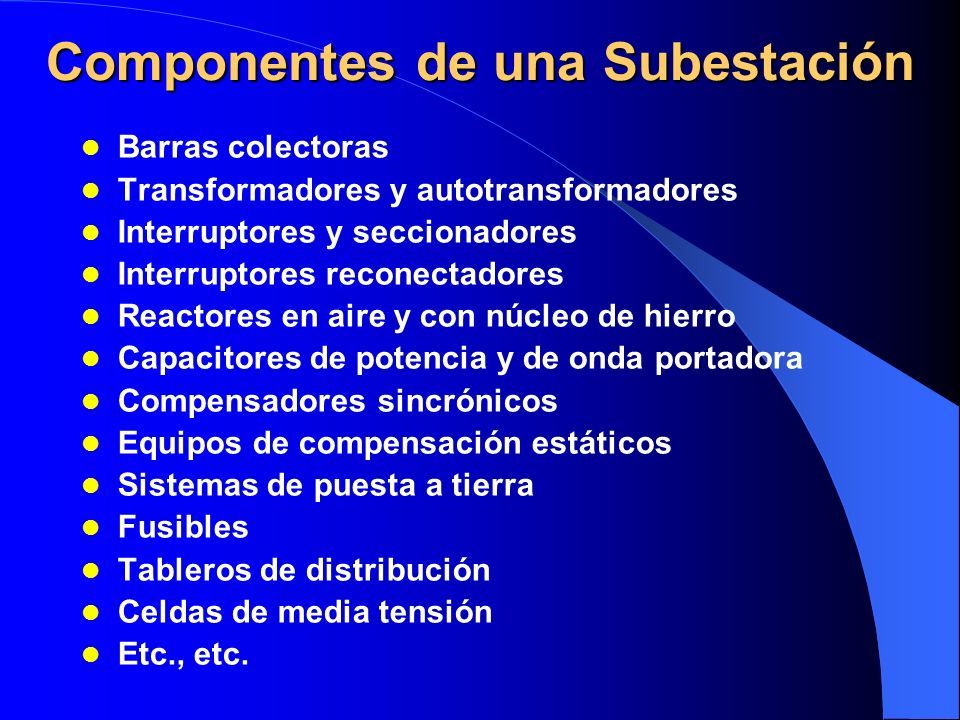

5 Componentes de una Subestación Barras colectoras Transformadores y autotransformadores Interruptores y seccionadores Interruptores reconectadores Reactores en aire y con núcleo de hierro Capacitores de potencia y de onda portadora Compensadores sincrónicos Equipos de compensación estáticos Sistemas de puesta a tierra Fusibles Tableros de distribución Celdas de media tensión Etc., etc.

6 Clasificación de las Subestaciones I Por su aplicación : * De transmisión * De distribución * Recolectoras o colectoras * De conmutación o seccionamiento * De tracción Por su operación : * De corriente continua * De corriente alterna * Mixtas Por su importancia : * Principales o de NIVEL 1 * Secundarias o de NIVEL 2 * Terciarias (cuaternarias) * De interconexión * De enlace

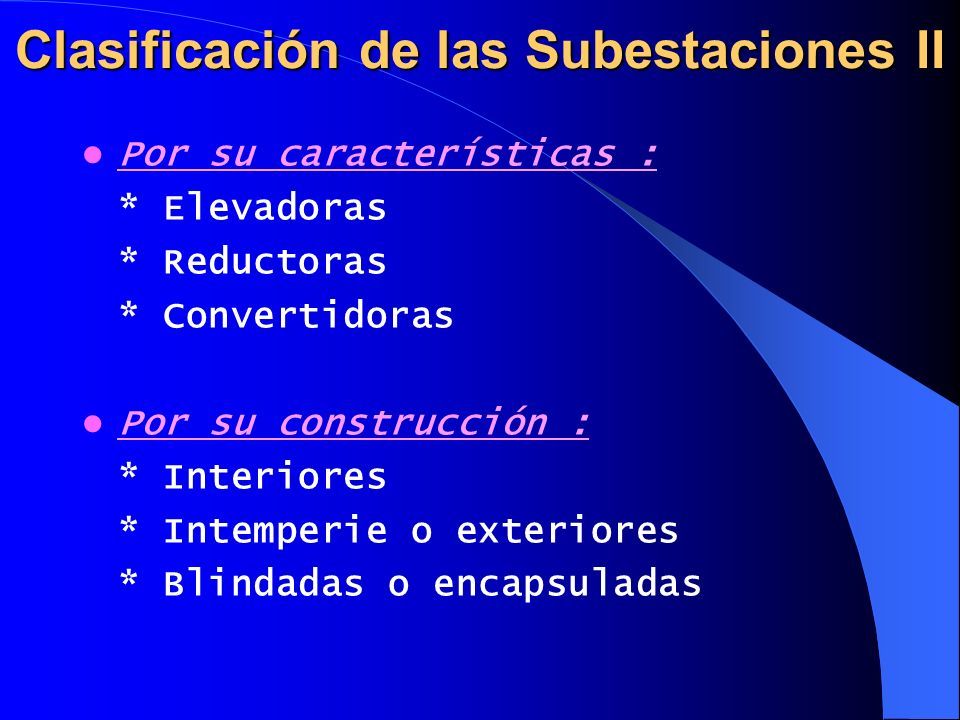

7 Clasificación de las Subestaciones II Por su características : * Elevadoras * Reductoras * Convertidoras Por su construcción : * Interiores * Intemperie o exteriores * Blindadas o encapsuladas

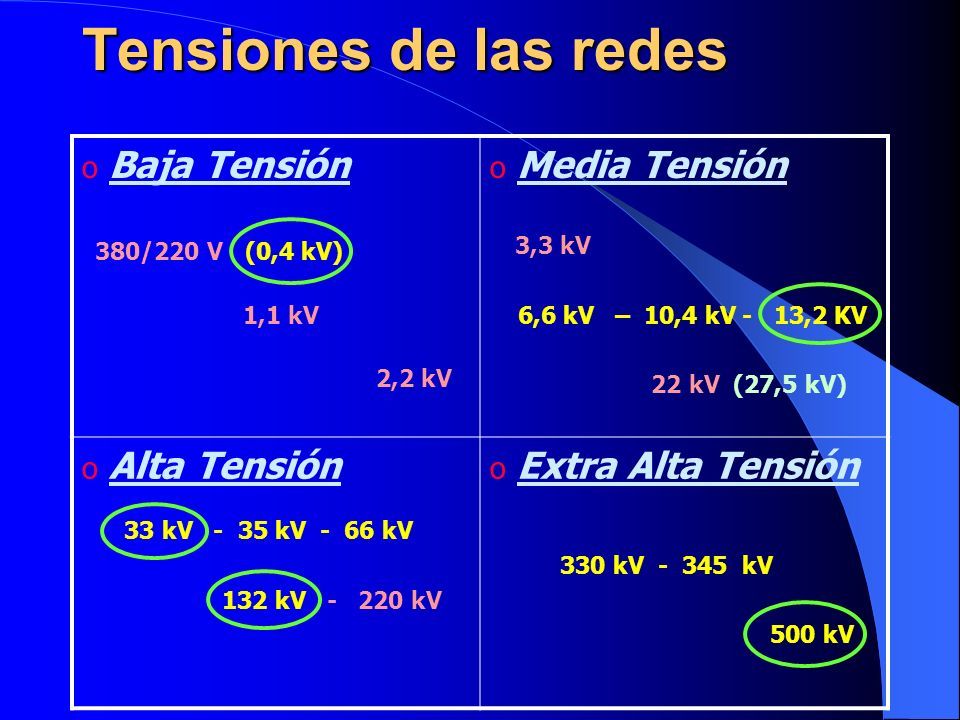

8 Tensiones de las redes o Baja Tensión 380/220 V (0,4 kV) 1,1 kV 2,2 kV o Media Tensión 3,3 kV 6,6 kV – 10,4 kV - 13,2 KV 22 kV (27,5 kV) o Alta Tensión 33 kV - 35 kV - 66 kV 132 kV - 220 kV o Extra Alta Tensión 330 kV - 345 kV 500 kV

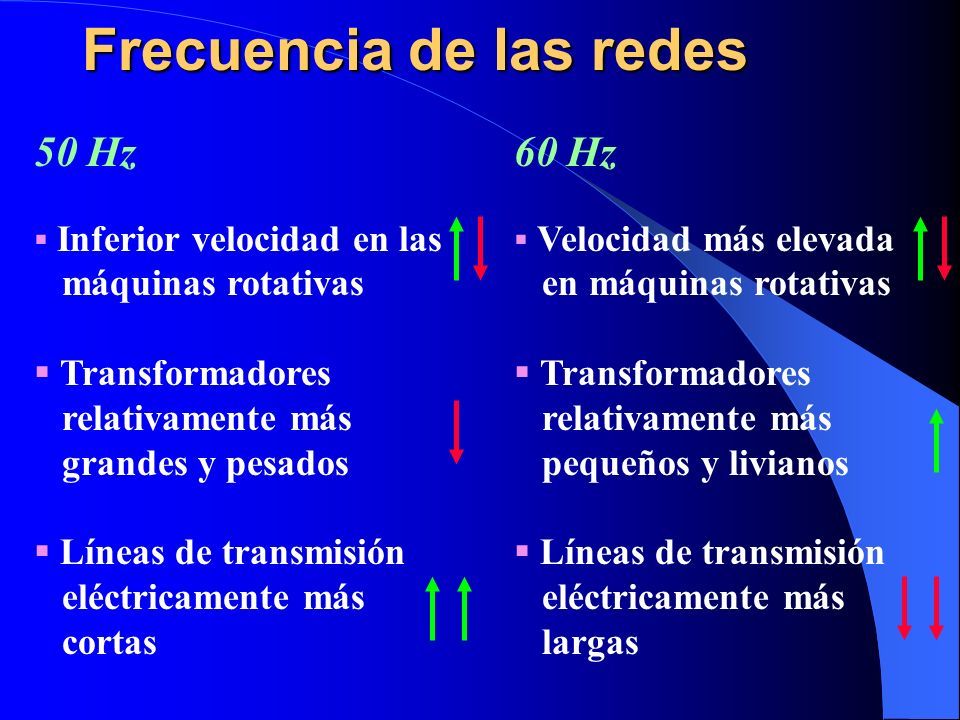

9 Frecuencia de las redes 50 Hz  Inferior velocidad en las máquinas rotativas  Transformadores relativamente más grandes y pesados  Líneas de transmisión eléctricamente más cortas 60 Hz  Velocidad más elevada en máquinas rotativas  Transformadores relativamente más pequeños y livianos  Líneas de transmisión eléctricamente más largas

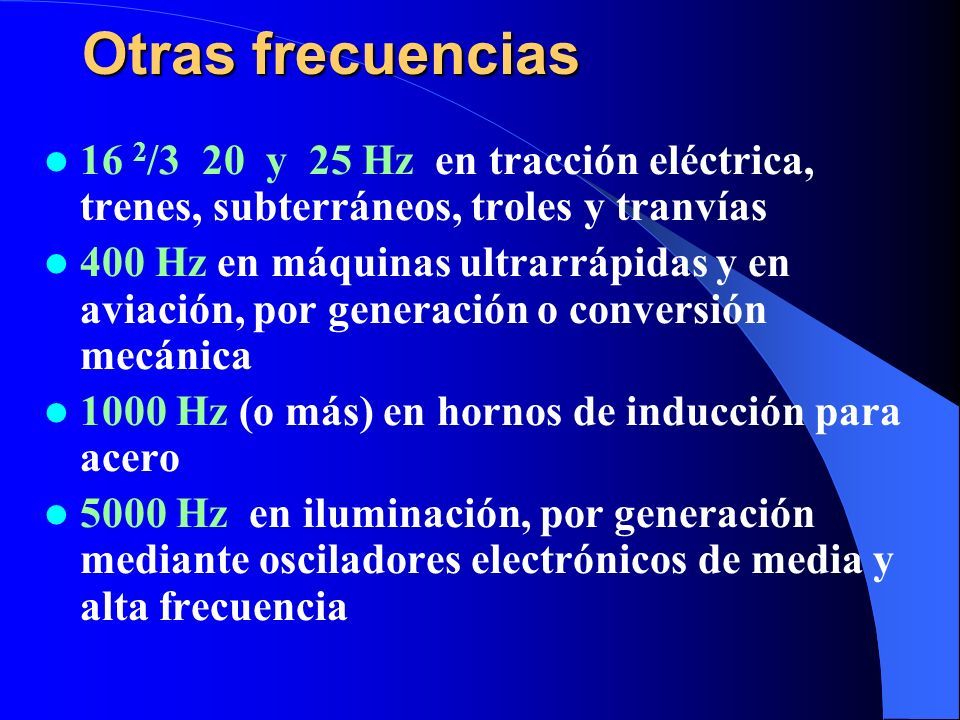

10 Otras frecuencias 16 2 /3 20 y 25 Hz en tracción eléctrica, trenes, subterráneos, troles y tranvías 400 Hz en máquinas ultrarrápidas y en aviación, por generación o conversión mecánica 1000 Hz (o más) en hornos de inducción para acero 5000 Hz en iluminación, por generación mediante osciladores electrónicos de media y alta frecuencia

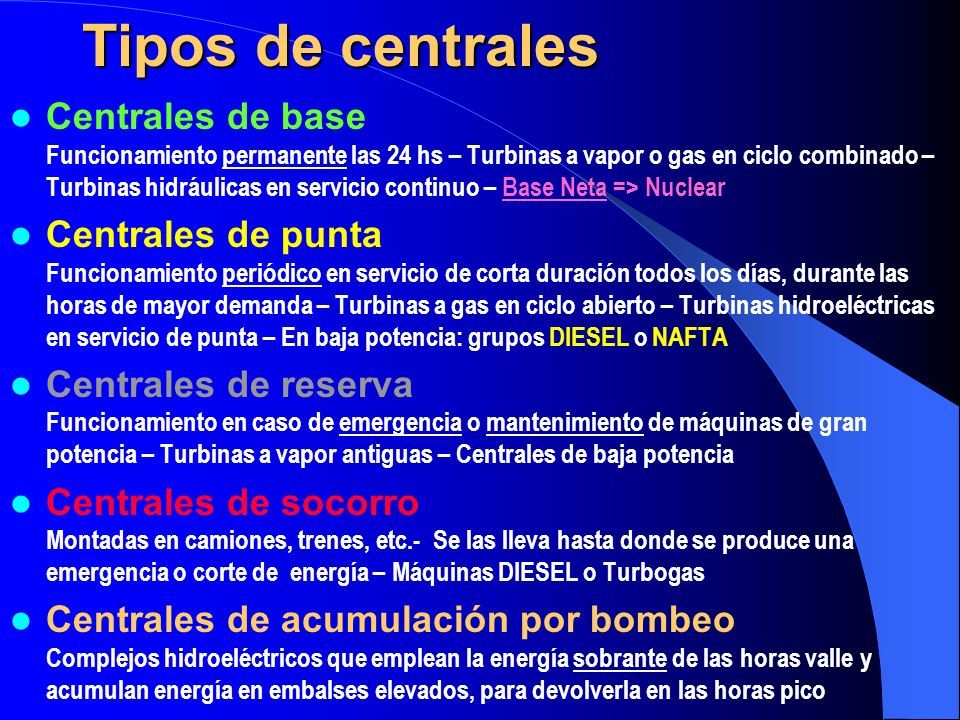

11 Tipos de centrales Centrales de base Funcionamiento permanente las 24 hs – Turbinas a vapor o gas en ciclo combinado – Turbinas hidráulicas en servicio continuo – Base Neta => Nuclear Centrales de punta Funcionamiento periódico en servicio de corta duración todos los días, durante las horas de mayor demanda – Turbinas a gas en ciclo abierto – Turbinas hidroeléctricas en servicio de punta – En baja potencia: grupos DIESEL o NAFTA Centrales de reserva Funcionamiento en caso de emergencia o mantenimiento de máquinas de gran potencia – Turbinas a vapor antiguas – Centrales de baja potencia Centrales de socorro Montadas en camiones, trenes, etc.- Se las lleva hasta donde se produce una emergencia o corte de energía – Máquinas DIESEL o Turbogas Centrales de acumulación por bombeo Complejos hidroeléctricos que emplean la energía sobrante de las horas valle y acumulan energía en embalses elevados, para devolverla en las horas pico
