1 …Casi todito el mes me voy pa’ dentro a la mina llenito de vitamina tu amor mi alimento es, y sé que aunque yo no este, sé que en tu vida estoy primero y contra sol y contra aguacero por ti le pongo la lucha porque más grande que la re-chucha es mi corazón de minero. Departamento de GeomecánicaEdwin Penadillo, ENERO 2019 1. IDENTIFICACION DE FRACTURAS Y CUÑAS

2 ROCA INTACTAMACIZO ROCOSO Es el bloque ubicado entre las discontinuidades y podría ser representada por una muestra de mano Es el medio in-situ que contiene diferentes tipos de discontinuidades como diaclasas, estratos, fallas y otros rasgos estructurales. Es el conjunto de roca intacta y discontinuidades.

3  FALLAS  DIACLASAS  VENILLAS  CONTACTOS LITOLOGICOS  PLANOS DE ESTRATIFICACION

4 SON FRACTURAS QUE HAN SUFRIDO UN DESPLAZAMIENTO.

5 FRACTURAS QUE SE PRESENTAN COMUNMENTE EN LA ROCA, NO HAN SUFRIDO DESPLAZAMIENTO.

6 SON RELLENOS DE LAS FRACTURAS CON OTROS MATERIALES.

7 SON PLANOS QUE SEPARAN DOS ESTRATOS CONSECUTIVOS DE UNA SECUENCIA SEDIMENTARIA.

8 QUE FORMAN, POR EJEMPLO, LA CAJA TECHO Y CAJA PISO DE UNA VETA.

9

10

11

12 IDENTIFICACIÓN DE CUÑAS Las discontinuidades o planos de debilidad pueden intersectarse formando varias combinaciones. Según esto, las fallas comúnmente vistas en el minado subterráneo son: 1. las cuñas biplanares, 2. las cuñas tetrahedrales, 3. los bloques tabulares o lajas y 4. los bloques irregulares.

13 IDENTIFICACIÓN DE CUÑAS Desde luego, no solo las fracturas pueden intervenir para generar estos modos de falla de la roca, sino que la combinación puede ser con cualquier otro tipo de discontinuidades como fallas, zonas de corte, estratos, etc.

14 Es el material rocoso que carece de discontinuidades.

15 Las cuñas biplanares se forma por la intersección de dos familias de discontinuidades

16 EXCAVACIONES CON PRESECIA DE FALLAS

17 2. CUÑAS TETRAEDRALES Las cuñas tetraedrales se forma por la intersección de tres familias de fracturas

18

19 3. BLOQUES TABULARES

20 EXCAVACIONES EN TERRENOS CON FRACTURAMIENTO HORIZONTAL Y VERTICAL 3. BLOQUES TABULARES

21 4. BLOQUES IRREGUARES Bloques irregulares liberados por las intersecciones de discontinuidades en rocas fracturadas, los cuales pueden caer o deslizarse debido a las cargas gravitacionales.

22 EXCAVACIONES EN TERRENOS MUY FRACTURADOS.

23

24  Según su ubicación respecto a la galería y su forma, los bloques generados se pueden clasificar en: I. Cuña crítica: Caería con gran probabilidad en ausencia de refuerzo. II. Cuña potencial: Removible pero con alta probabilidad de ser sujeto en su lugar por la fricción. III. Cuña removible seguro: Seguro bajo condiciones gravitatorias. IV. Cuña “afilada”: No puede moverse sin empujar a sus vecinos. V. Cuña infinita: Tiene cara libre pero por su extensión no es removible. VI. Cuña entre fracturas: No tiene cara libre en la excavación.  Bloques tipo I, II y III son removibles, tipo IV, V y VI son no removibles. I II III IV V VI

25 FACTORES QUE INFLUYEN A LA CAÍDA DE ROCA Tipos de roca, problemas estructurales (tipo, condición e interacción entre las discontinuidades), sísmica (regional). Geológicos Ambientales Altas Presiones Minado Desatado Cambio brusco temperatura, humedad, agua subterránea, filtración por discontinuidades. A mayor profundidad mayor esfuerzo y deformación en la masa rocosa. Diseño (forma), sobredimensión (modificación), perforación (paralelismo, diseño de malla), voladura (tipo, factor de carga, vibración). Confianza, falta de observación, posición de desatado.

26

27  Cuando en las fisuras hay presencia de agua, ésta ejerce presión y actúa como lubricante, además puede lavar el relleno débil de las fracturas, complicando la situación de la excavación.

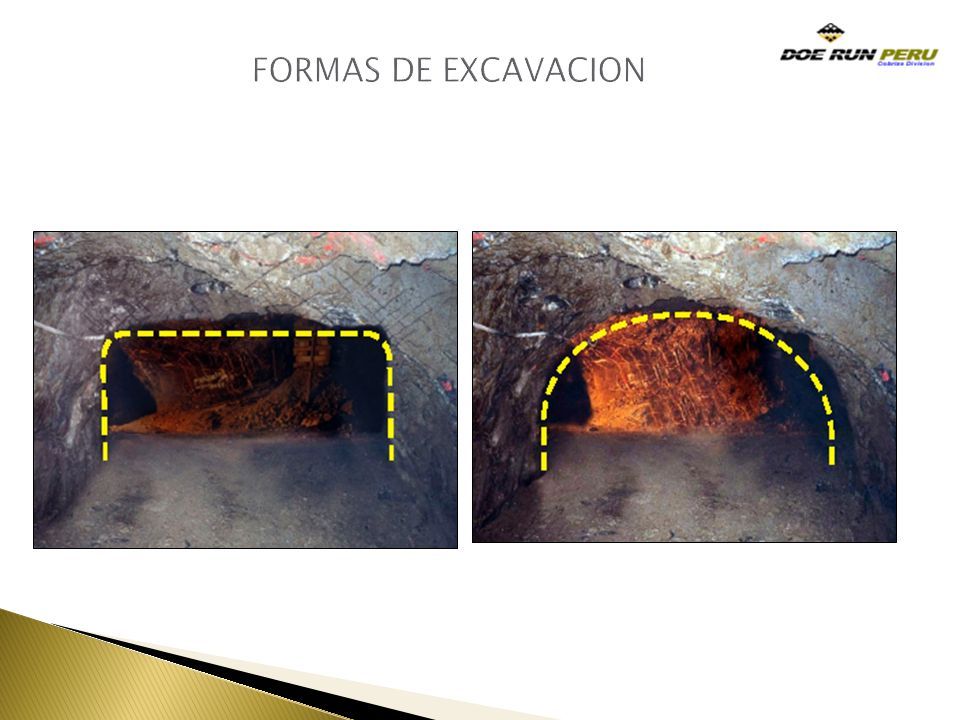

28

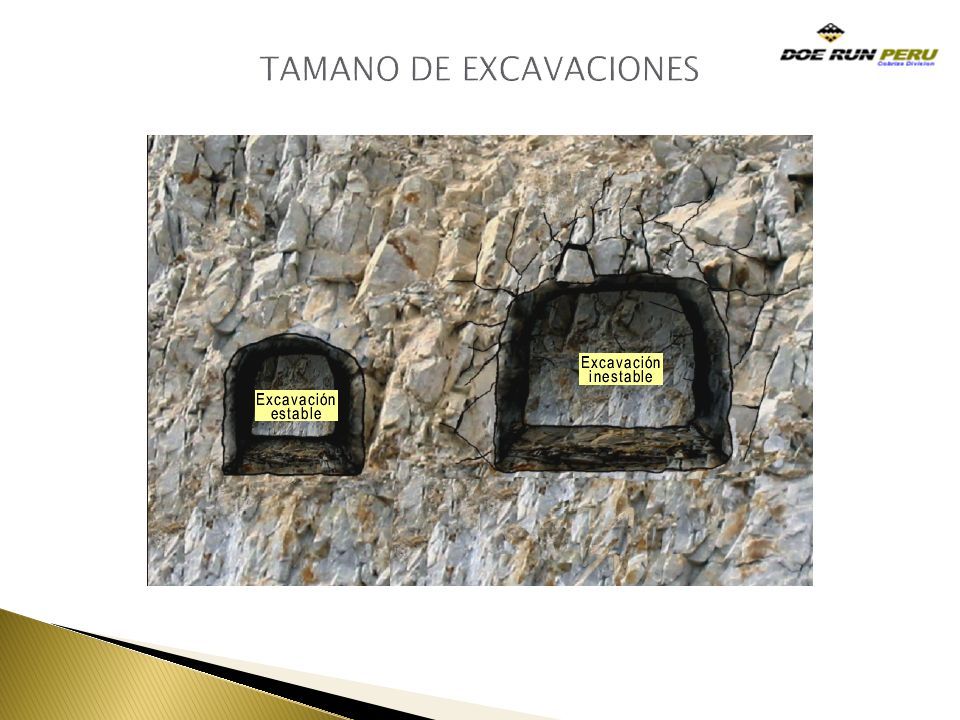

29 TAMANO DE EXCAVACIONES

30

31

32

33 PREVENCIÓN EN CAÍDA DE ROCAS Desatado Desatado Mecanizado Desatado Manual BARRETILLAS Maquinaria (SCALER) Sostenimiento (SHOTCRETE – PERNOS – CIMBRAS) Perforación controlada Voladura controlada Secuencia de Minado

34
