1 FALLAS Y PLIEGUES GEOLOGIA ESTRUCTURAL Otoño 2009

2 Medir (o inferir) los movimientos, rotaciones, deformaciones
Geología Estructural Estudio de Rocas Deformadas DEFINIR LA GEOMETRÍA DE LAS ROCAS EN 3D Medir (o inferir) los movimientos, rotaciones, deformaciones Esfuerzos, etc.

3

4 Introducción La estratificación: Estructuración o arreglo en capas de una roca. Estrato: capa de roca caracterizado por ciertas propiedades unificadoras (litológicas, temporales ,etc) que lo distinguen de capas adyacentes. Típicamente de origen sedimentarios, volcánicos y volcanosedimentario. Constituyen una unidad estructural primaria. Principio de horizontalidad: Los estratos se depositan en general en una posición horizontal

5 Discordancias Discordancia angular: Cuando las formaciones sedimentarias descansan sobre las formaciones inclinadas o plegadas, o sea, entre las rocas más antiguas y las más recientes: En este tipo de discordancia, los estratos verticales o plegados, son los más antiguos, puesto que fueron deformados, y los estratos horizontales son los más recientes, por haberse depositado sobre los estratos verticales o plegados. Discordancia litológica: Se presentan cuando las formaciones sedimentarias descansan sobre las rocas ígneas o metamórficas, o sea que las rocas sedimentarias son discordantes con las rocas no estratificadas. Discordancia por erosion: Cuando los estratos de dos formaciones son paralelos, presentando en el plano de separación una superficie irregular, o sea una antigua erosional.

6 Para tener en consideración: Relaciones entre estratos
No conformidad Discordancia

7 Complete la oración.. Discordancia..?

8 Conceptos Básicos Fallas Fracturas Pliegues

9 Definiciones Fallas Fracturas
Discontinuidades en las que un bloque se ha deslizado con respecto a otro Fracturas son superficies a lo largo de las cuales una roca o mineral se ha roto. (Superficies a lo largo de las cuales el material ha perdido cohesión). Las fracturas se distinguen por el movimiento relativo que ha ocurrido a lo largo de ellas durante su formación… No hay deslizamientos de bloques!!!

10 Fracturas como por ejemplo…

11 Tipos de Fallas Las fallas se diferencian, dependiendo de la orientación del desplazamiento relativo de un bloque con respecto a otro, en tres categorías : Fallas de desplazamiento en el manteo Fallas de desplazamiento en el rumbo Fallas de desplazamiento oblicuo

12 Tipos de Fallas Las fallas, en términos del movimiento relativo, pueden ser: Fallas normales Fallas inversas Fallas verticales Fallas de rumbo

13

14 Fallas Normales

15

16 Fallas Inversas

17 Fallas de Rumbo

18

19 PLIEGUES Son ondulaciones producida en rocas sedimentarias y volcánicas planares o en rocas metamórficas de bajo grado por esfuerzos de compresión horizontal (generalmente durante el proceso de formación de montañas), que provocan acortamiento y engrosamiento de la corteza.

20 PARTES DE UN PLIEGUE CRESTA.- La cresta es la línea que une los puntos más altos de un pliegue. VALLE.- El valle es la línea que une los puntos más bajos de un pliegue. CHARNELA.- La charnela es la línea que une los puntos de máxima o mínima altura en cada capa, es decir, de máxima curvatura del pliegue, donde los estratos cambian el buzamiento. Un pliegue puede tener más de una charnela o ninguna. FLANCO.- Los flancos son los planos inclinados que forman las capas, o sea los laterales del pliegue situados a uno y otro lado de la charnela.

21 PLANO AXIAL,-El plano axial es aquel que une las charnelas de todas las capas de un pliegue, es decir, el que divide al pliegue tan simétricamente como sea posible. EJE AXIAL.-El eje axial es la línea que forma la intersección del plano axial con la charnela. ANGULO DE BUZAMIENTO.-El buzamiento (o inclinación) es el ángulo que forma el flanco con la horizontal. ANGULO DE VERGENCIA.-El ángulo de vergencia es aquel que forma el plano axial con la horizontal. Indica el sentido en que se inclina el plano axial.

22 FORMAS DE PLIEGUES ANTICLINAL
En el centro el manteo es pequeño o cero (estratos horizontales) y va aumentando paulatinamente hacia el núcleo. Los manteos de los flancos divergen del plano axial. En el centro (núcleo) afloran los estratos más antiguos en los flancos los estratos más jóvenes.

23

24 ANTICLINALES

25 SINCLINAL En el centro el manteo es pequeño o cero (estratos horizontales) y va aumentando paulatinamente hacia los flancos. Aquí el manteo de los flancos converge hacia el plano axial. Del centro hacia los flancos los estratos son mas viejos.

26

27

28

29

30

31

32

33 TIPOS DE PLIEGUES, según inclinación del plano axial
Si llamamos Φ al ángulo entre plano axial y la horizontal SIMETRICOS: Φ=90º ASIMETRICOS : Φ≠90º

34 TIPOS DE PLIEGUES, según inclinación del plano axial
TUMBADOS Φ <45º Así, estratos mas jóvenes se ubicaras bajo otros mas viejos. MONOCLINALES O DE RODILLA: Son aquellos pliegues cuyas capas presentan el mismo buzamiento y dirección, es decir, cuando tienen un solo flanco.

35 TIPOS DE PLIEGUES según angulo entre los flancos

36

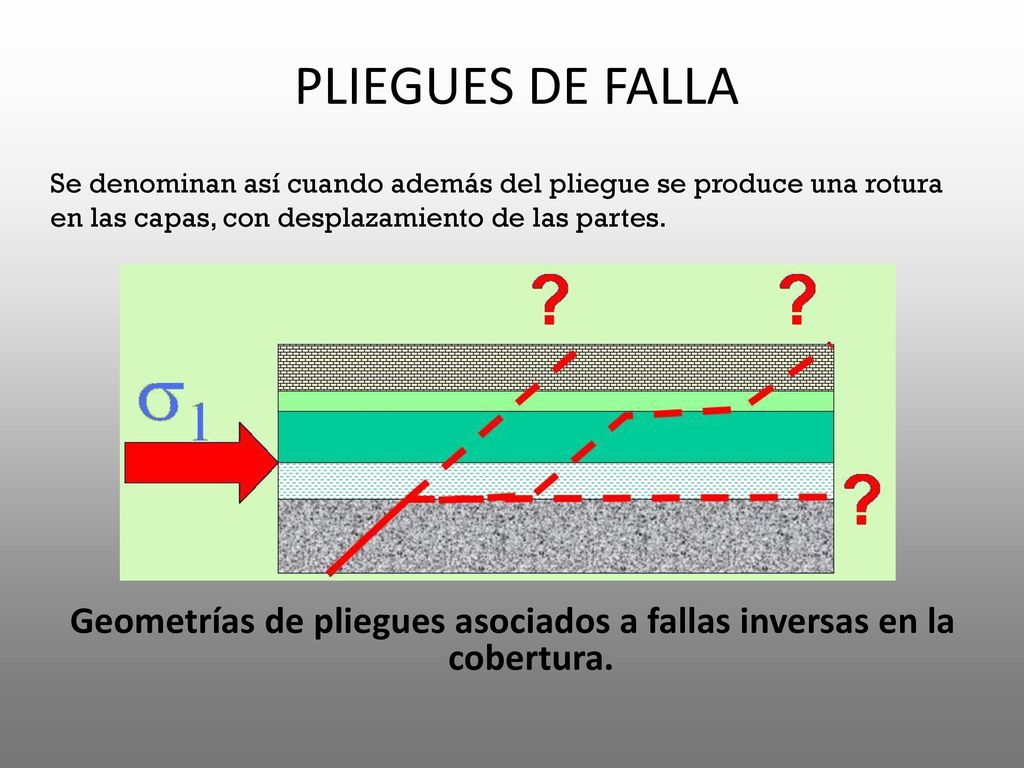

37 Geometrías de pliegues asociados a fallas inversas en la cobertura.
PLIEGUES DE FALLA Se denominan así cuando además del pliegue se produce una rotura en las capas, con desplazamiento de las partes. Geometrías de pliegues asociados a fallas inversas en la cobertura.

38 PLIEGUES ASOCIADOS A FALLA
Pliegues por propagación de falla Pliegues por flexura de falla Pliegues por detachment

39 Plegamiento por propagación de falla
Propagación lenta de la falla (Rocas mecánicamente incompetentes, dúctiles, plásticos ) Traslación simultánea Acomodación del bloque colgante a la deformación Mayor acortamiento  mayor tamaño en el pliegue. Plano axial de simetría inclinado

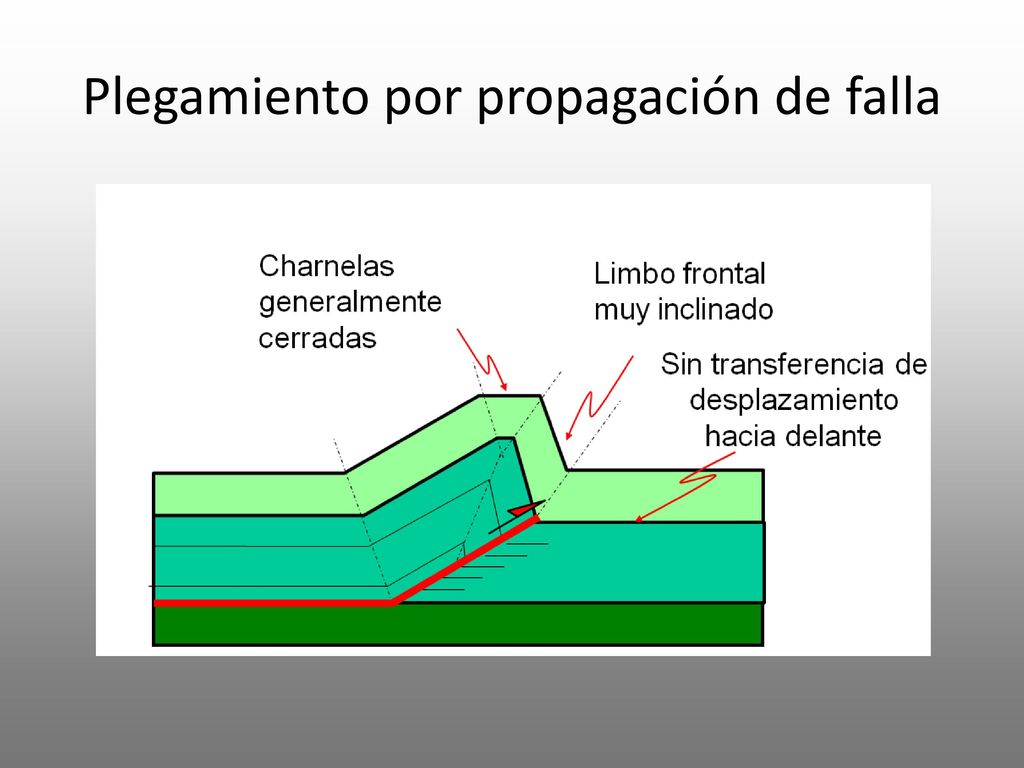

40 Plegamiento por propagación de falla

41 Plegamiento por propagación de falla
A VER LIÑOS…DESDE DONDE SE PROPAGARIA LA FALLA?

42 Plegamiento por propagación de falla
DESDE DONDE SE PROPAGARIA LA FALLA?

43 Plegamiento por flexura de falla
Propagación instantánea de la falla, sobre una superficie de despegue (rocas mecánicamente competentes, frágiles). Traslación posterior. Acomodación del bloque colgante a la geometría del bloque yacente.

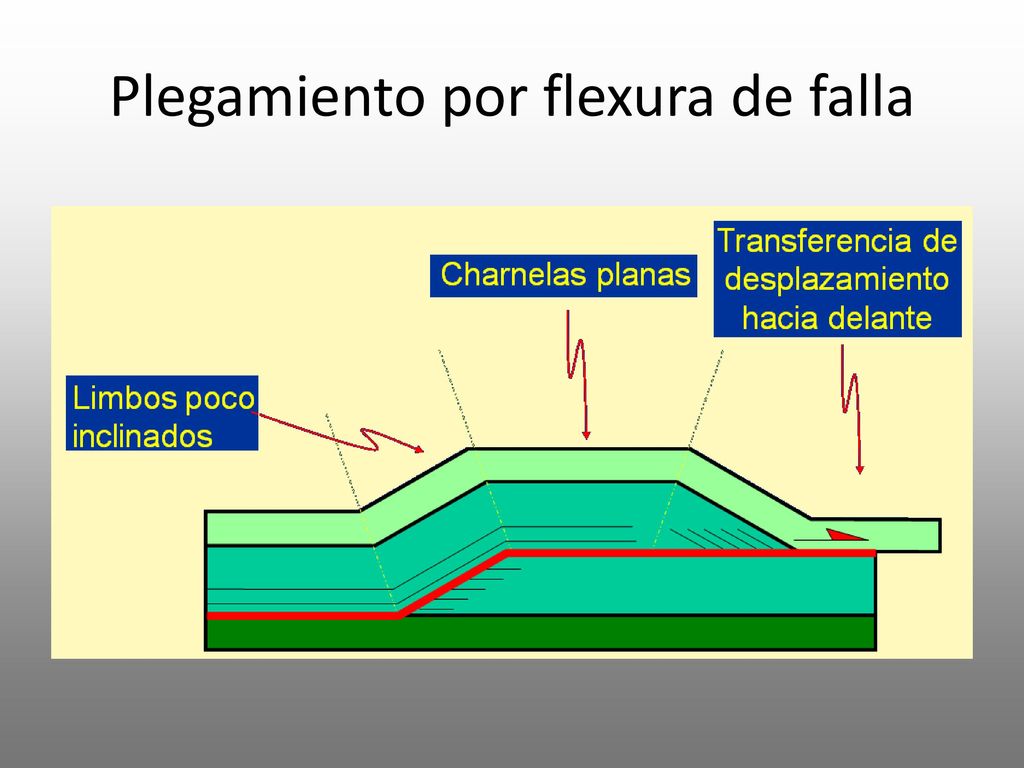

44 Plegamiento por flexura de falla

45 Plegamiento por flexura de falla
Como seria la geometría de la falla?

46 Plegamiento por flexura de falla
Por donde pasa la falla?

47 Plegamiento por detachment
Propagación nula de la falla. Traslación simultanea. Acomodación del bloque colgante a la deformación. Flujo de material dúctil al núcleo.

48 Plegamiento por detachment

49 Plegamiento por detachment
Por donde pasan los ejes de los pliegues menores? Verificar características (limbos apretados, simetría, charnelas apretadas)

50 OJO QUE LOS PLIEGUES NO SON INFINITOS!

51

52 Representación de pliegues en un mapa

53

54 FIN
