FACULTAD DE INGENIERIAS Y ARQUITECTURA ESCUELA PROFESIONAL DE INGENIERIA CIVIL APARATOS SANITARIOS. CURSO : CONSTRUCCION II DOCENTE : Ing. JORGE LLANQUI.

Presentación del tema: "FACULTAD DE INGENIERIAS Y ARQUITECTURA ESCUELA PROFESIONAL DE INGENIERIA CIVIL APARATOS SANITARIOS. CURSO : CONSTRUCCION II DOCENTE : Ing. JORGE LLANQUI."— Transcripción de la presentación:

1 FACULTAD DE INGENIERIAS Y ARQUITECTURA ESCUELA PROFESIONAL DE INGENIERIA CIVIL APARATOS SANITARIOS. CURSO : CONSTRUCCION II DOCENTE : Ing. JORGE LLANQUI GUTIERREZ CICLO : VI INTEGRANTES :: APAZA ARIAS RICARDO ALEJANDRO PUERTO MALDONADO, JUNIO DEL 2018

2

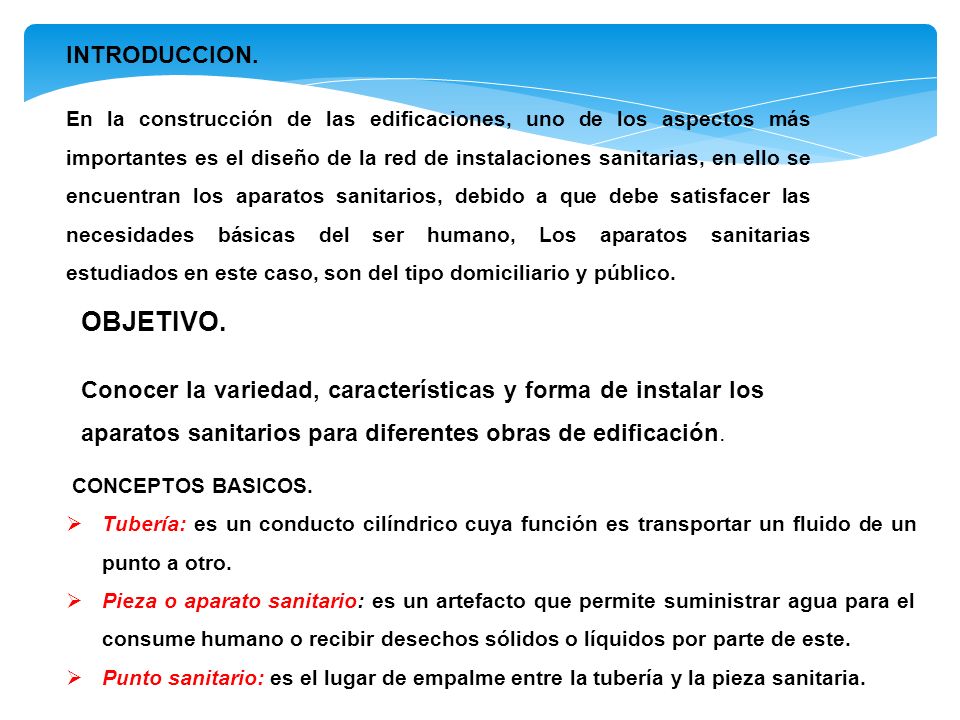

3 INTRODUCCION. En la construcción de las edificaciones, uno de los aspectos más importantes es el diseño de la red de instalaciones sanitarias, en ello se encuentran los aparatos sanitarios, debido a que debe satisfacer las necesidades básicas del ser humano, Los aparatos sanitarias estudiados en este caso, son del tipo domiciliario y público. OBJETIVO. Conocer la variedad, características y forma de instalar los aparatos sanitarios para diferentes obras de edificación. CONCEPTOS BASICOS.  Tubería: es un conducto cilíndrico cuya función es transportar un fluido de un punto a otro.  Pieza o aparato sanitario: es un artefacto que permite suministrar agua para el consume humano o recibir desechos sólidos o líquidos por parte de este.  Punto sanitario: es el lugar de empalme entre la tubería y la pieza sanitaria.

4 HERRAMIENTAS PARA INSTALACIONES SANITARIAS

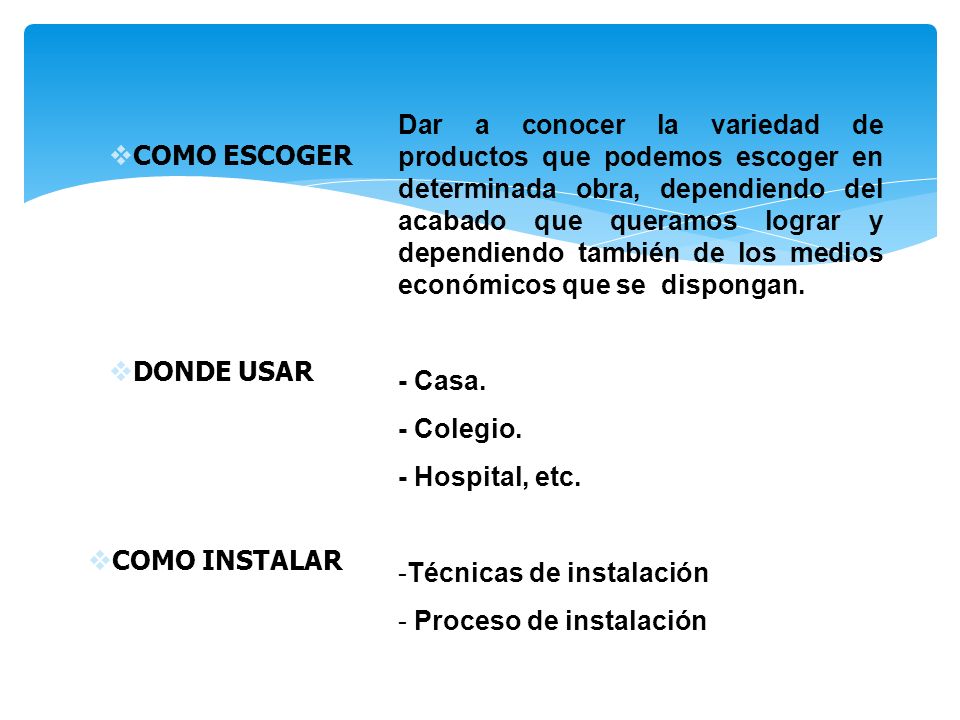

5 Dar a conocer la variedad de productos que podemos escoger en determinada obra, dependiendo del acabado que queramos lograr y dependiendo también de los medios económicos que se dispongan. - Casa. - Colegio. - Hospital, etc. -Técnicas de instalación - Proceso de instalación  COMO ESCOGER  DONDE USAR  COMO INSTALAR

6 DEFINICION DE APARATOS SANITARIOS Son accesorios empleados con el fin de cubrir las necesidades que tienen los usuarios con respecto a lo que es aseo personal, limpieza y de necesidades fisiológicas.

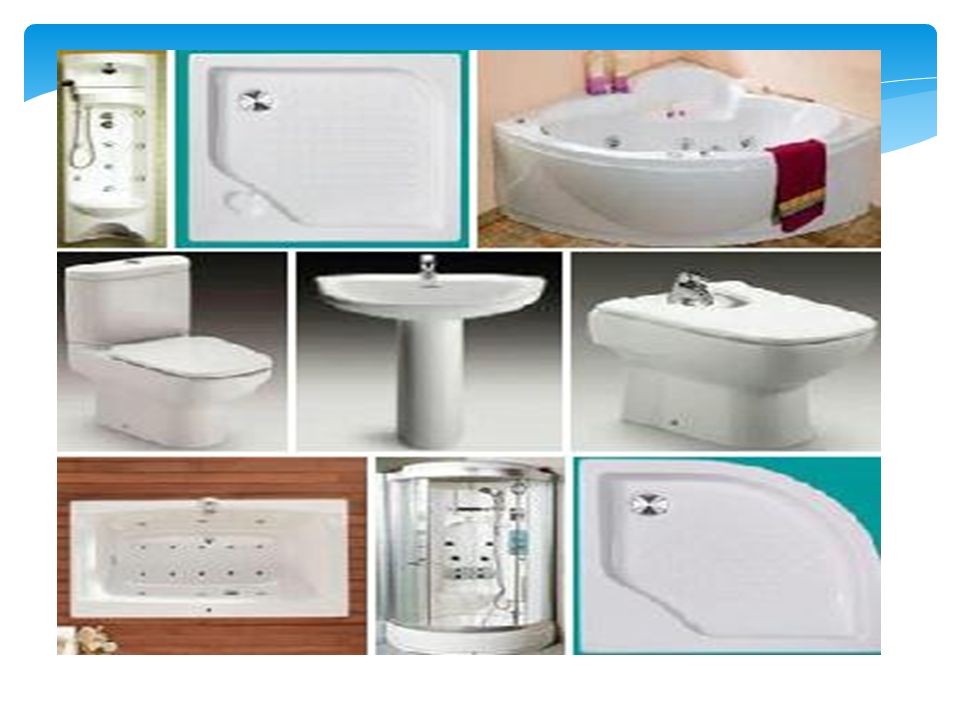

7

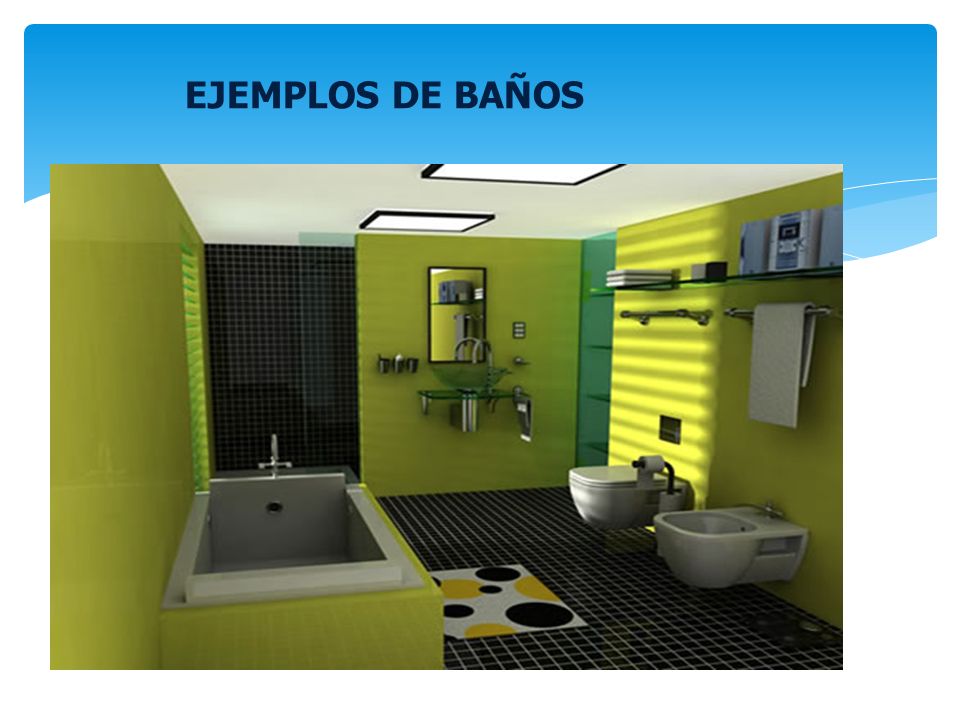

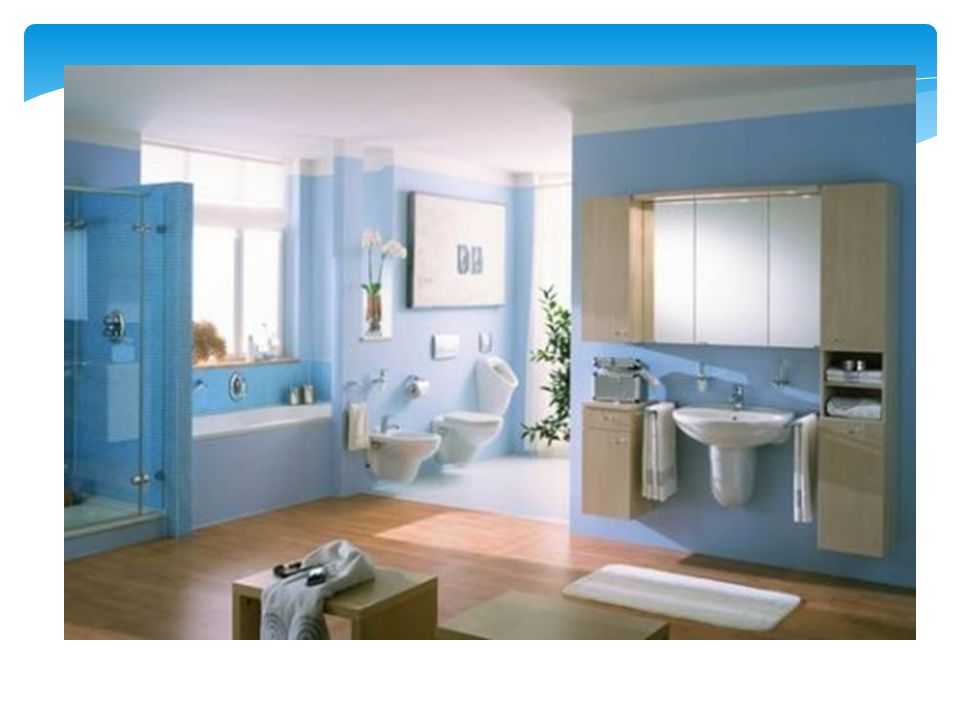

8 EJEMPLOS DE BAÑOS

9 Los aparatos sanitarios pueden clasificarse por su función de la siguiente manera:  EVACUADORES : urinarios y retretes o inodoros.  LIMPIEZA DE OBJETOS: lavaderos y fregaderos.  HIGIENE : lavatorios, bidet, bañeras y duchas. CLASIFICACION DE APARATOS SANITARIOS UBICACION GENERAL EN LA OBRA Para la colocación de los aparatos sanitarios en general, se necesita de:  Pisos terminados.  Cerámicos colocados.  Paredes pintadas.  Muebles instalados.

10

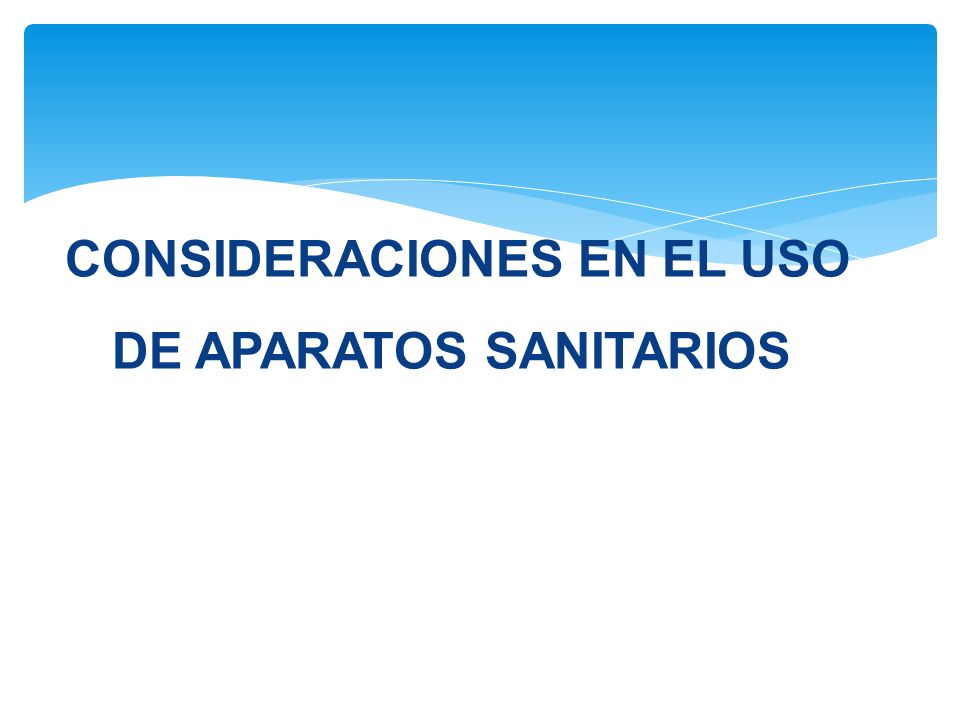

11 CONSIDERACIONES EN EL USO DE APARATOS SANITARIOS

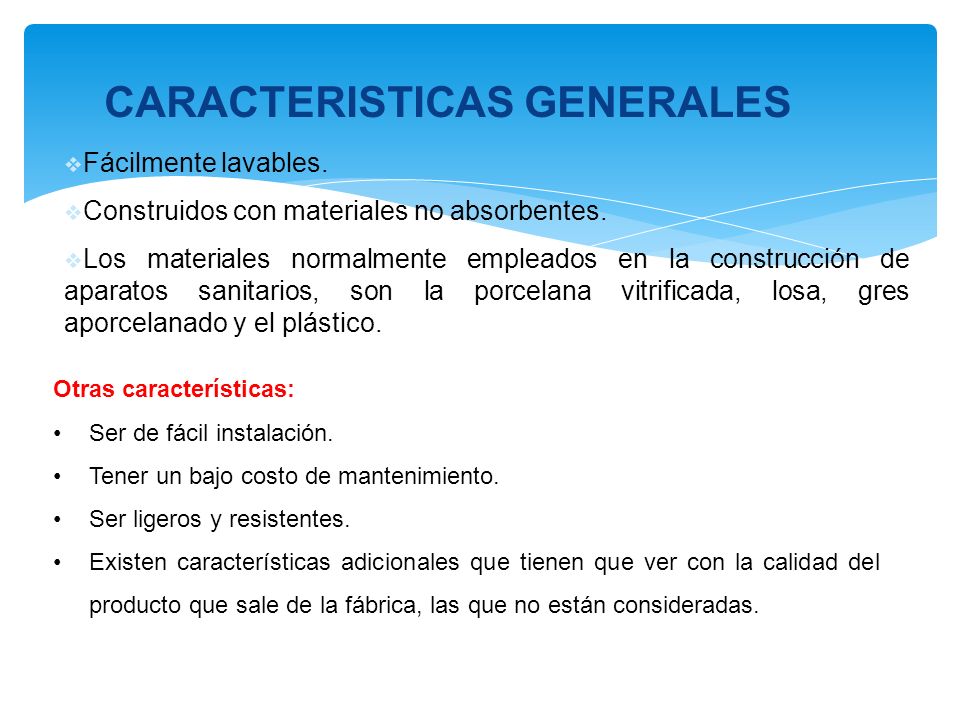

12 CARACTERISTICAS GENERALES  Fácilmente lavables.  Construidos con materiales no absorbentes.  Los materiales normalmente empleados en la construcción de aparatos sanitarios, son la porcelana vitrificada, losa, gres aporcelanado y el plástico. Otras características: Ser de fácil instalación. Tener un bajo costo de mantenimiento. Ser ligeros y resistentes. Existen características adicionales que tienen que ver con la calidad del producto que sale de la fábrica, las que no están consideradas.

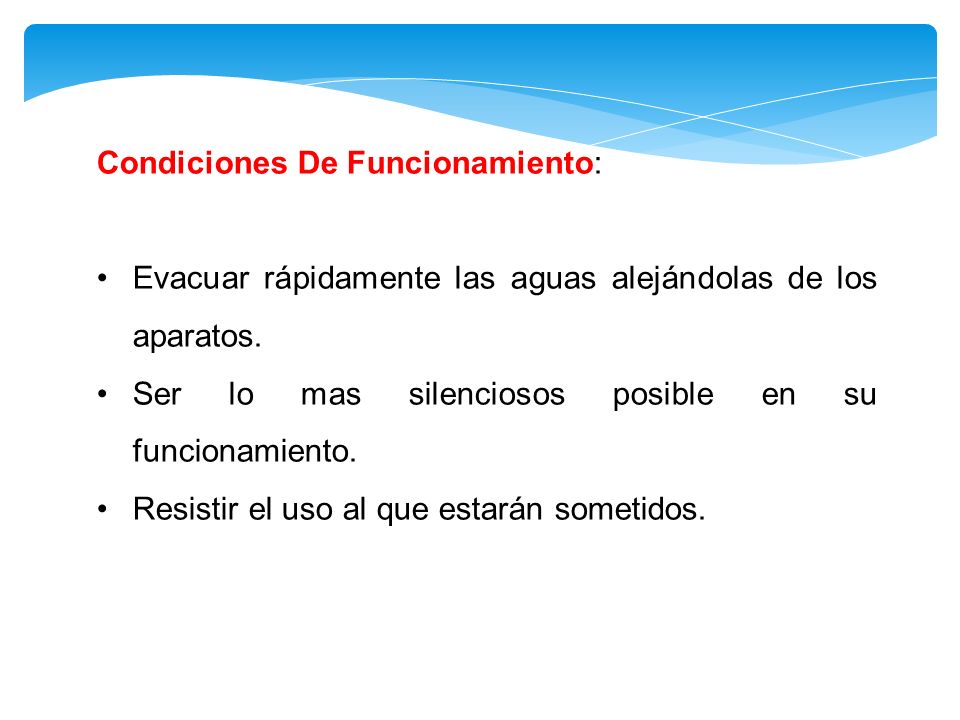

13 Condiciones De Funcionamiento: Evacuar rápidamente las aguas alejándolas de los aparatos. Ser lo mas silenciosos posible en su funcionamiento. Resistir el uso al que estarán sometidos.

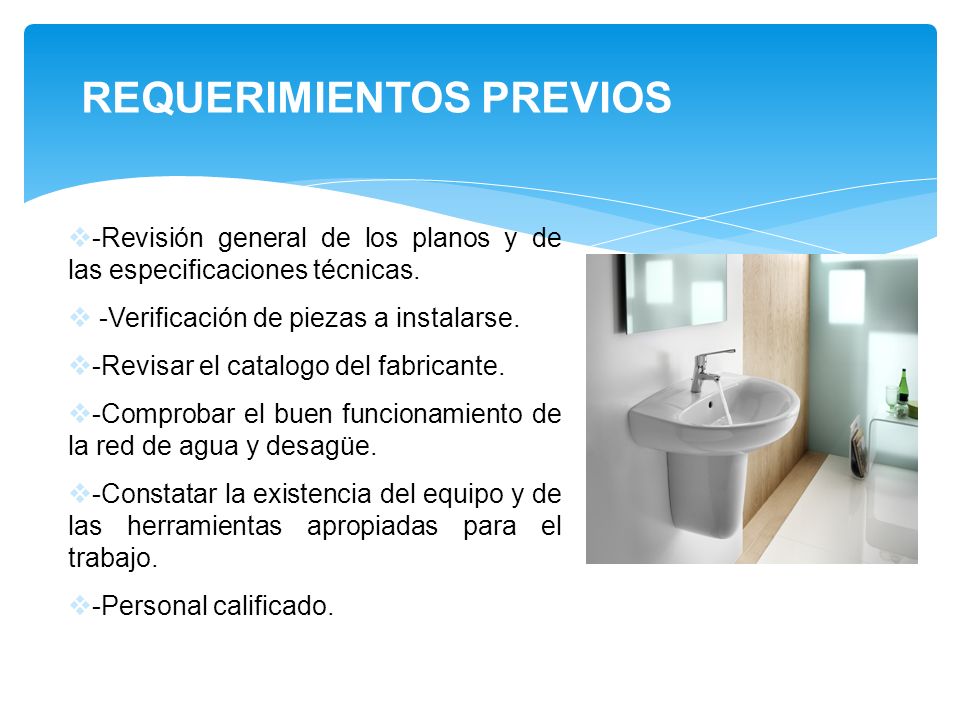

14 REQUERIMIENTOS PREVIOS  -Revisión general de los planos y de las especificaciones técnicas.  -Verificación de piezas a instalarse.  -Revisar el catalogo del fabricante.  -Comprobar el buen funcionamiento de la red de agua y desagüe.  -Constatar la existencia del equipo y de las herramientas apropiadas para el trabajo.  -Personal calificado.

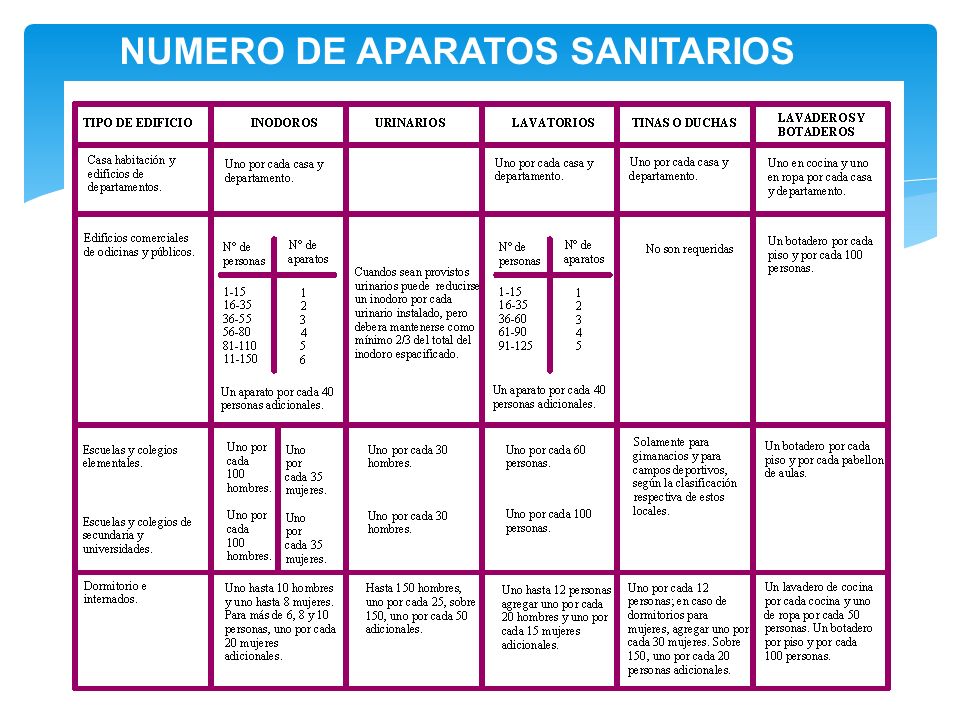

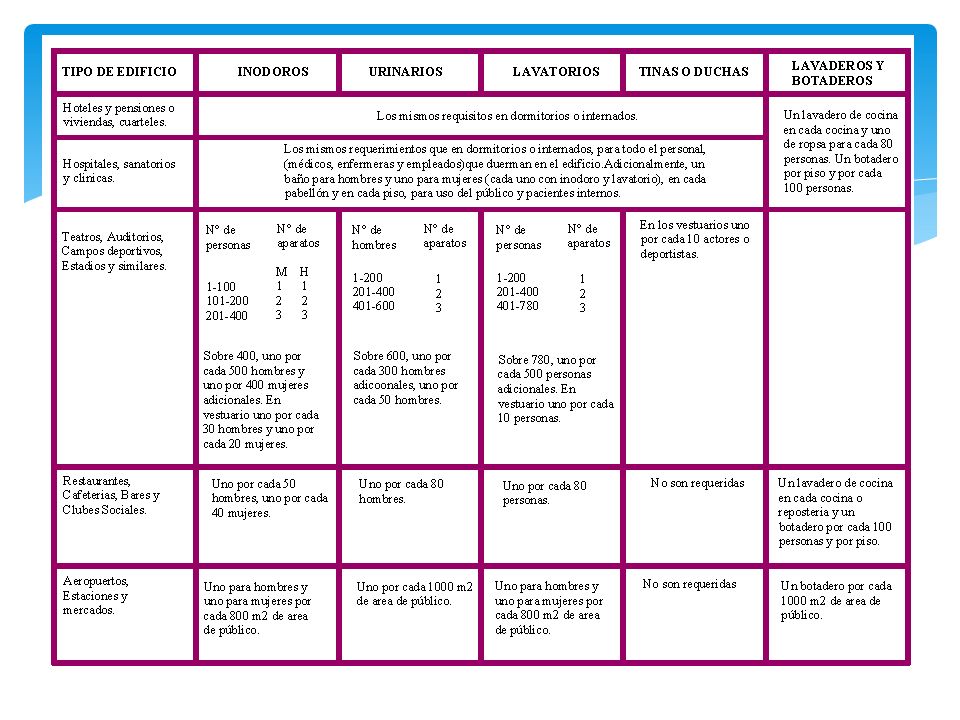

15 NUMERO DE APARATOS SANITARIOS

16

17 DESCRIPCION POR APARATO SANITARIO

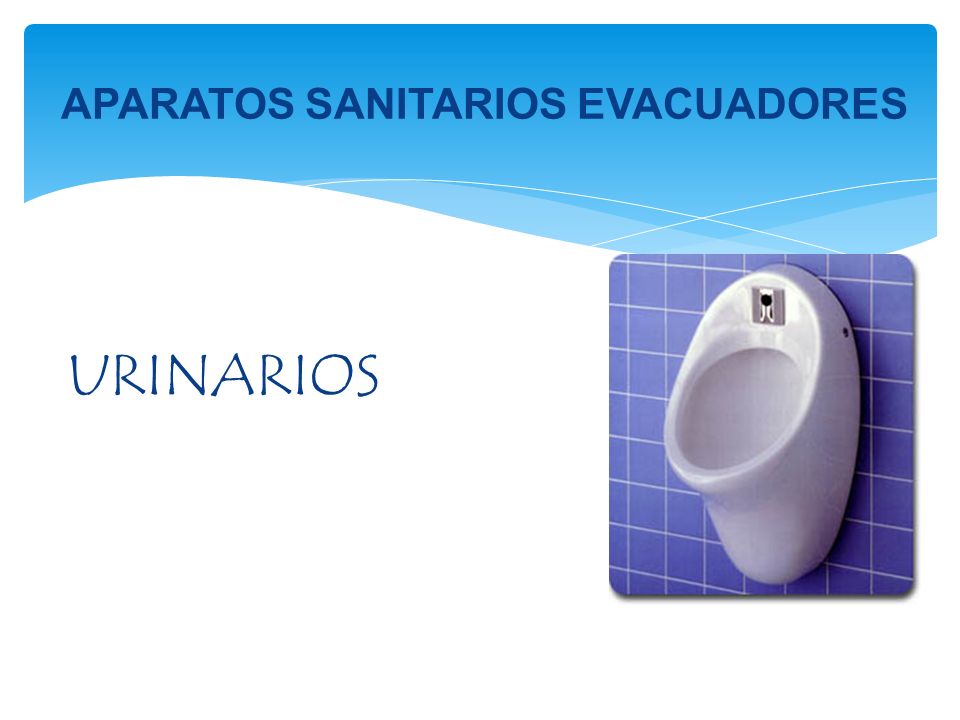

18 APARATOS SANITARIOS EVACUADORES URINARIOS

19 a. CONCEPTO DE URINARIO Aparato sanitario destinado exclusivamente a cubrir necesidades masculinas (miccionar), su uso es mas frecuente en instituciones, empresas o unidades de gran frecuencia de usuarios.

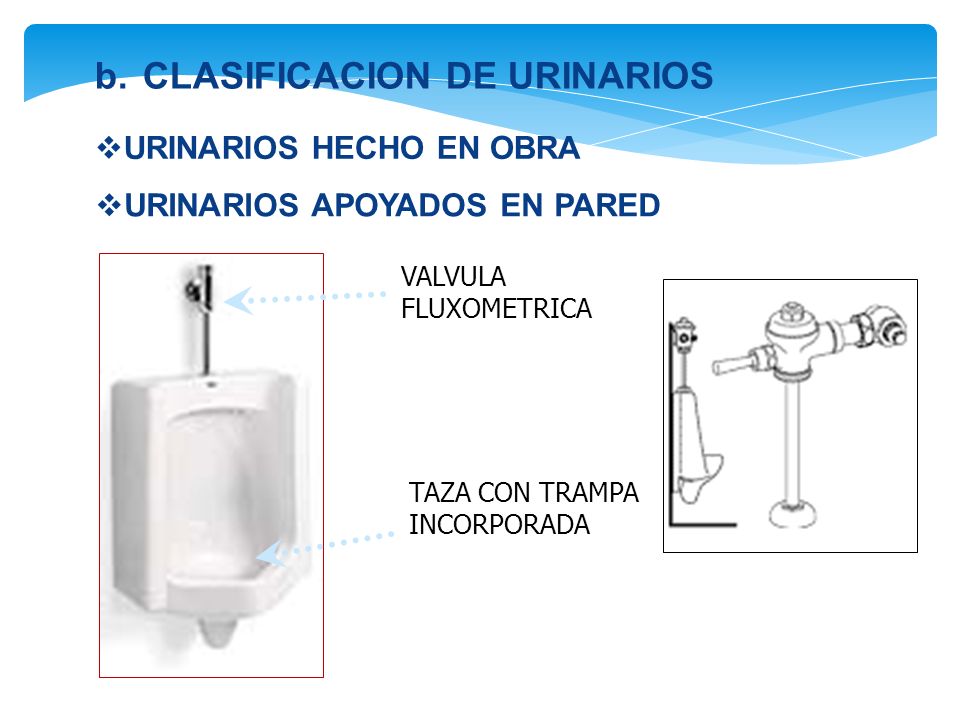

20  URINARIOS APOYADOS EN PARED VALVULA FLUXOMETRICA TAZA CON TRAMPA INCORPORADA b.CLASIFICACION DE URINARIOS  URINARIOS HECHO EN OBRA

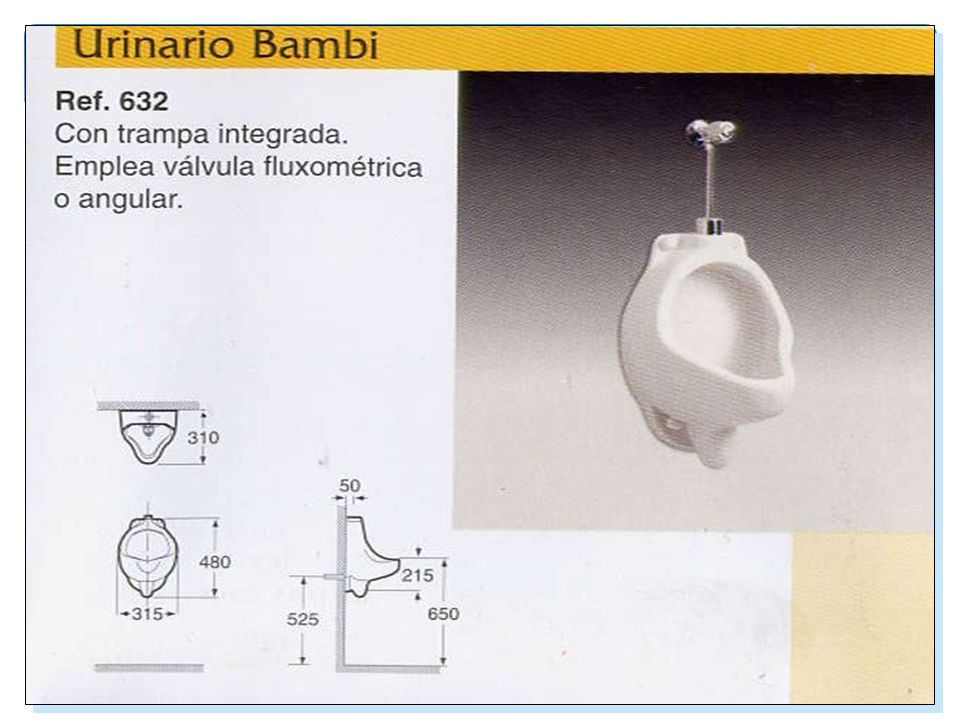

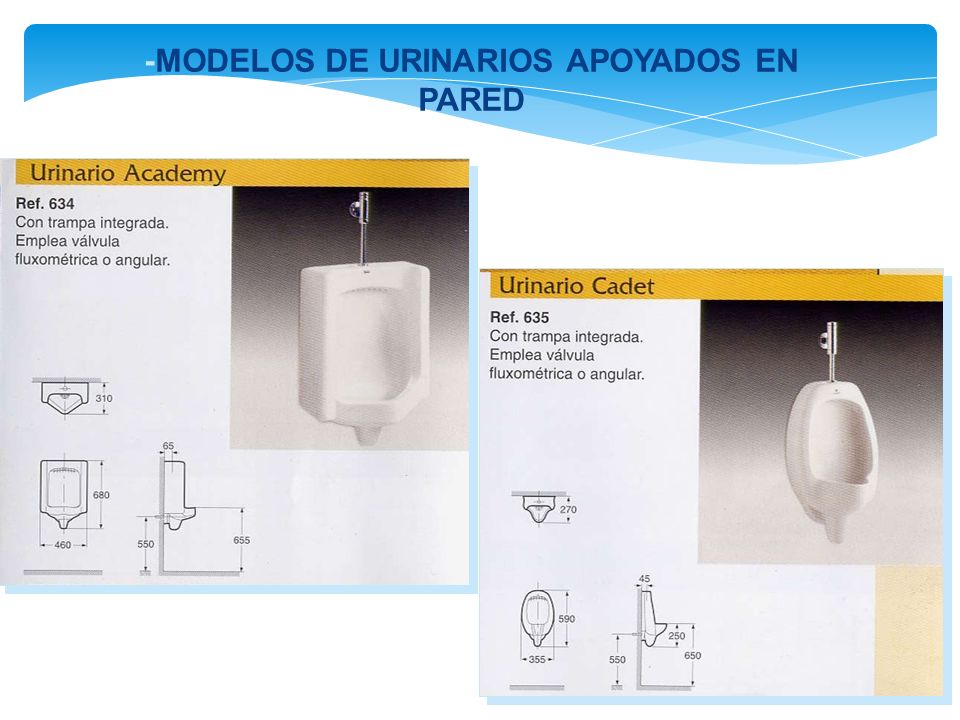

21 -MODELOS DE URINARIOS APOYADOS EN PARED

22

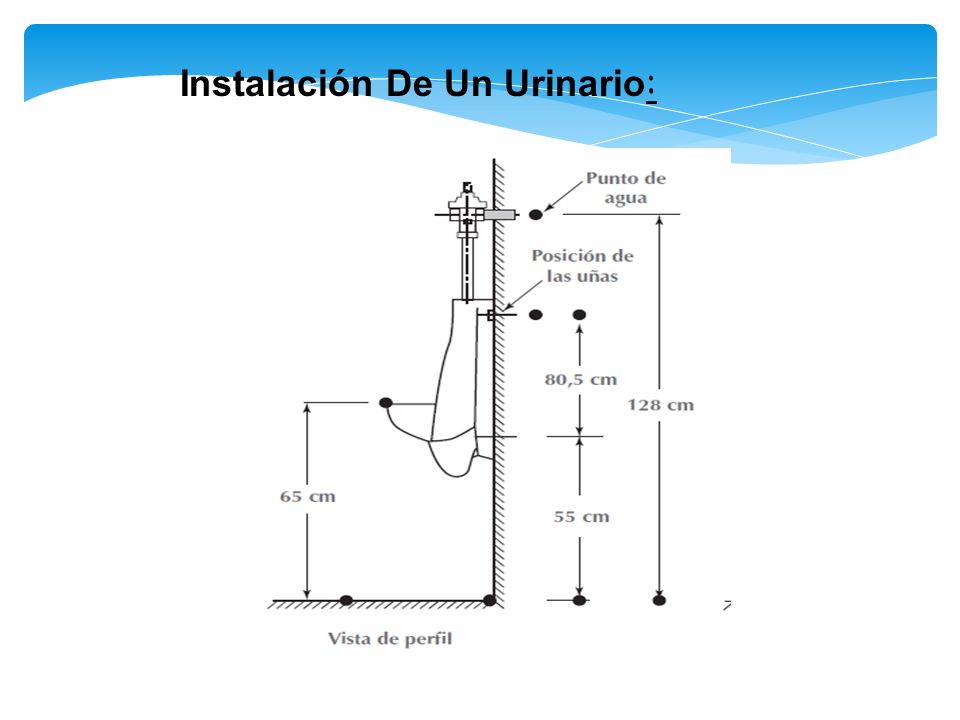

23 Instalación De Un Urinario :

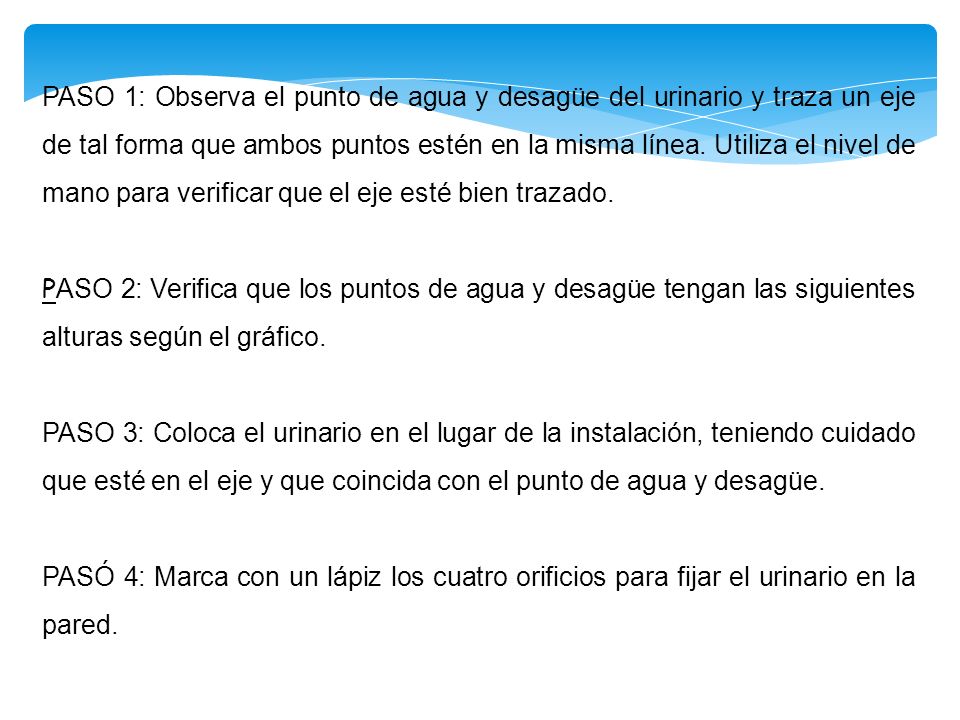

24 PASO 1: Observa el punto de agua y desagüe del urinario y traza un eje de tal forma que ambos puntos estén en la misma línea. Utiliza el nivel de mano para verificar que el eje esté bien trazado. P ASO 2: Verifica que los puntos de agua y desagüe tengan las siguientes alturas según el gráfico. PASO 3: Coloca el urinario en el lugar de la instalación, teniendo cuidado que esté en el eje y que coincida con el punto de agua y desagüe. PASÓ 4: Marca con un lápiz los cuatro orificios para fijar el urinario en la pared.

25 PASÓ 5: Perfora con el taladro los puntos marcados y coloca los tarugos. Utiliza el martillo. PASO 6: Coloca nuevamente el urinario en la pared. Debe coincidir con el punto de desagüe y las cuatro perforaciones realizadas PASO 7: Instala la llave del urinario, recuerda que debes emplear cinta de teflón para conectar el punto de desagüe. PASO 8: Verifica las conexiones realizadas. Prueba para ver el funcionamiento correcto del aparato.

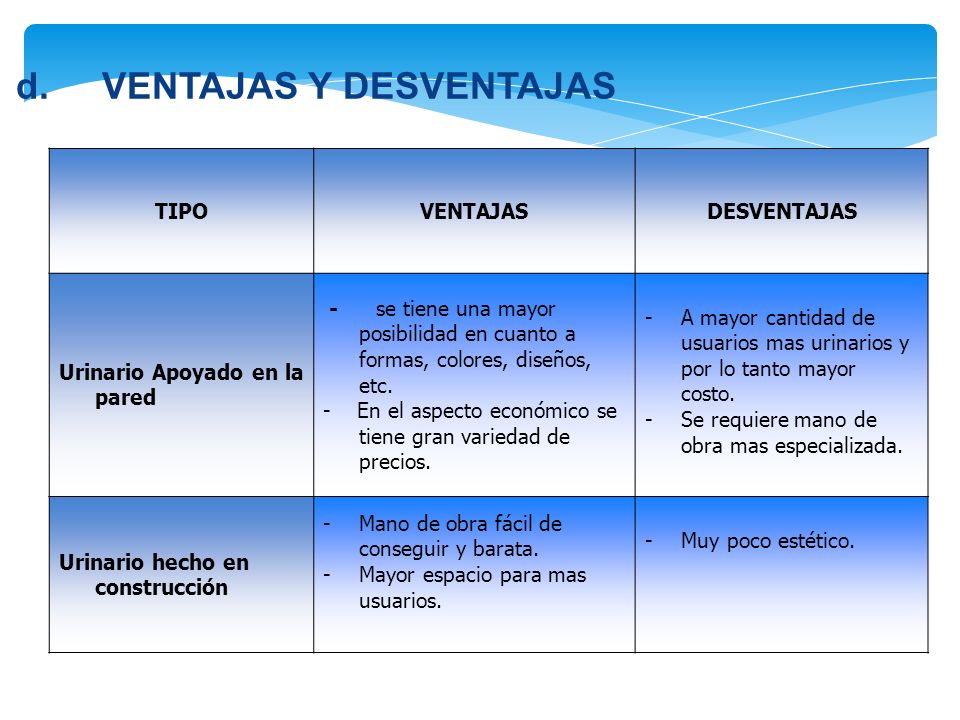

26 d.VENTAJAS Y DESVENTAJAS -Margen económico: Mejor calidad, mas inversión. Menor calidad, menos inversión. -Aspecto funcional: Gran flujo usuarios más urinarios. -Instalación: Se requiere mano de obra especializada. TIPOVENTAJASDESVENTAJAS Urinario Apoyado en la pared - se tiene una mayor posibilidad en cuanto a formas, colores, diseños, etc. - En el aspecto económico se tiene gran variedad de precios. -A mayor cantidad de usuarios mas urinarios y por lo tanto mayor costo. -Se requiere mano de obra mas especializada. Urinario hecho en construcción -Mano de obra fácil de conseguir y barata. -Mayor espacio para mas usuarios. -Muy poco estético.

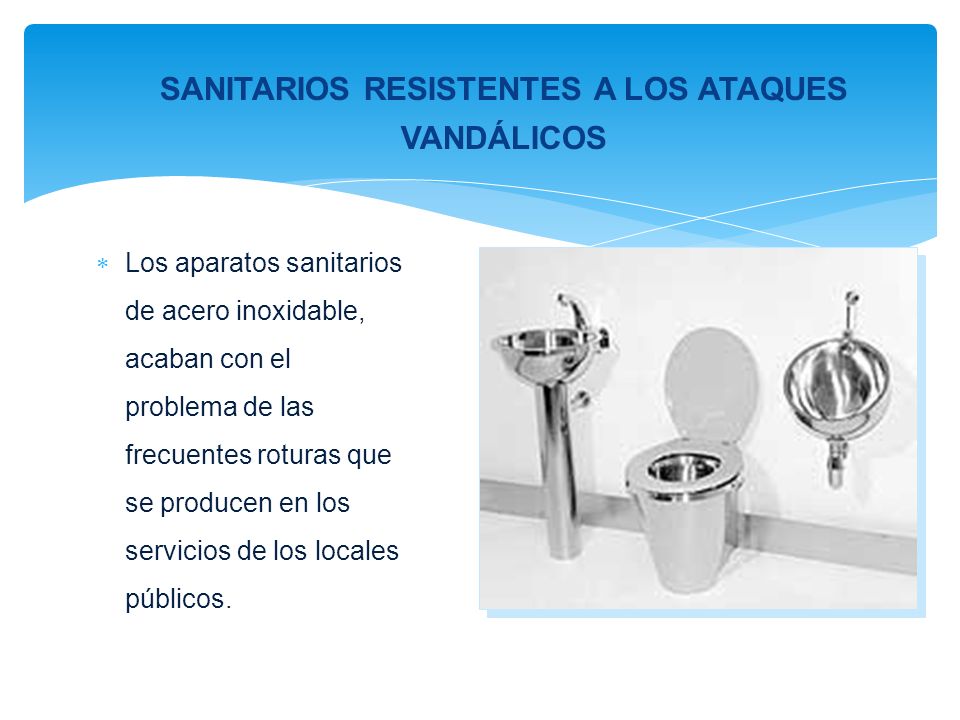

27 SANITARIOS RESISTENTES A LOS ATAQUES VANDÁLICOS  Los aparatos sanitarios de acero inoxidable, acaban con el problema de las frecuentes roturas que se producen en los servicios de los locales públicos.

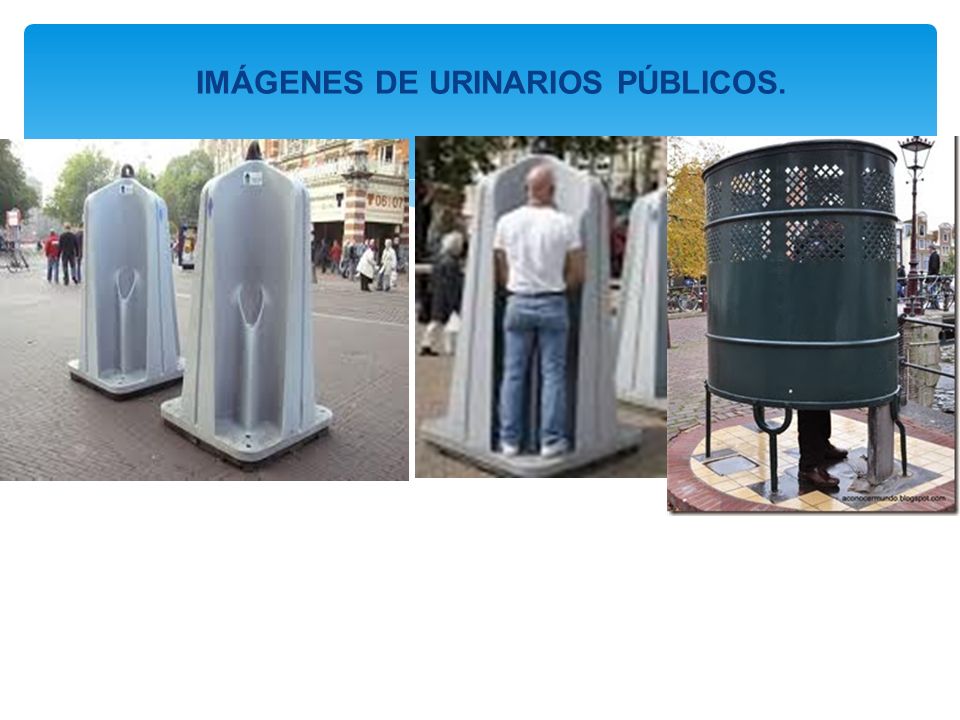

28 IMÁGENES DE URINARIOS PÚBLICOS.

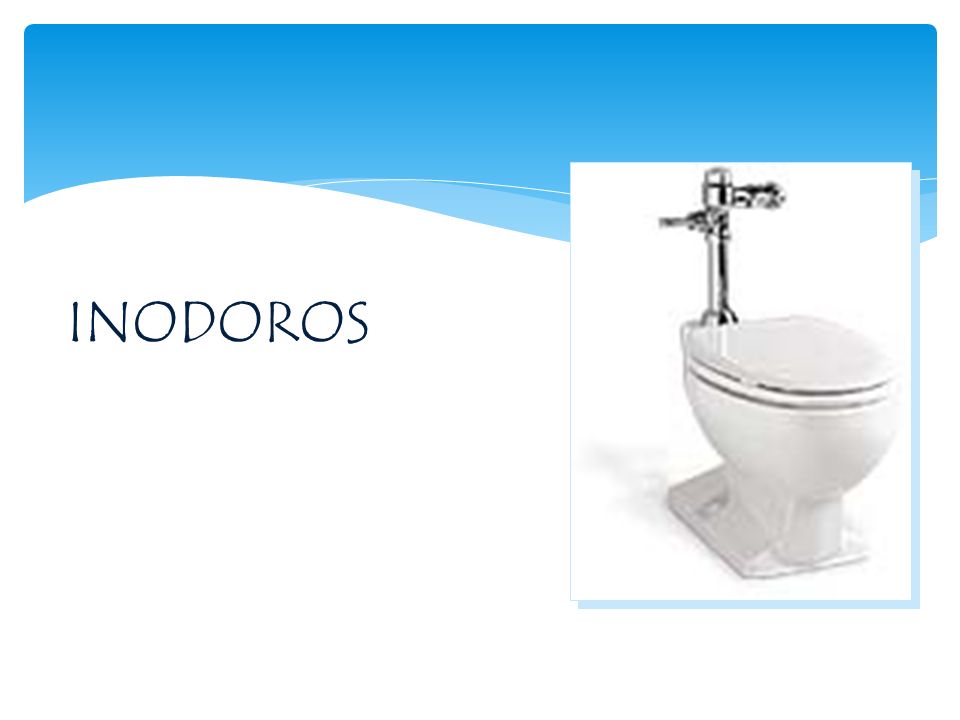

29 INODOROS

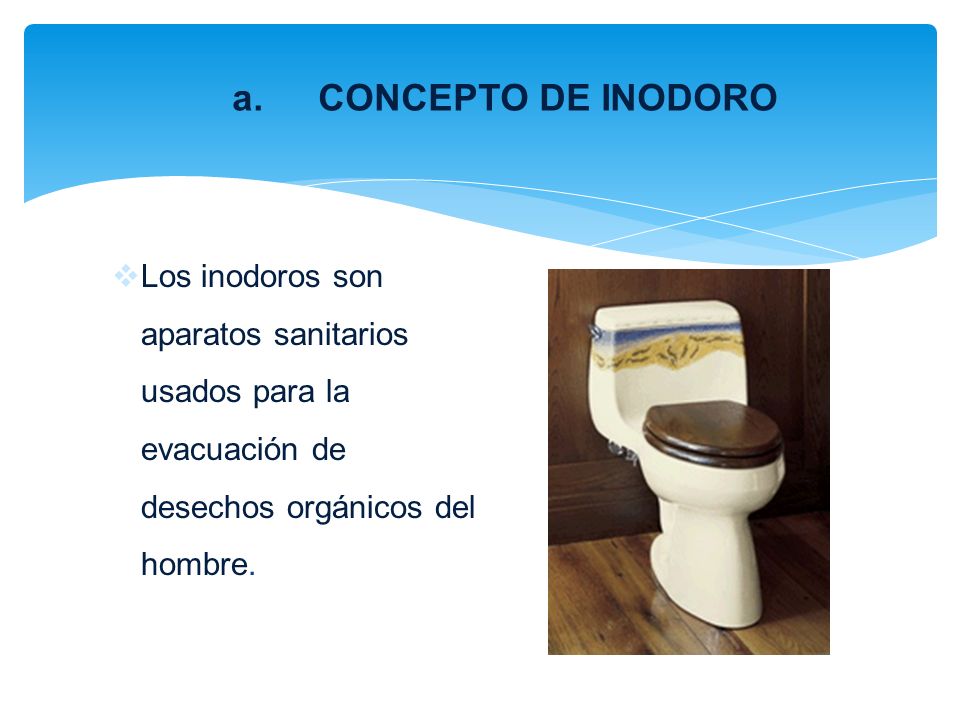

30 a.CONCEPTO DE INODORO  Los inodoros son aparatos sanitarios usados para la evacuación de desechos orgánicos del hombre.

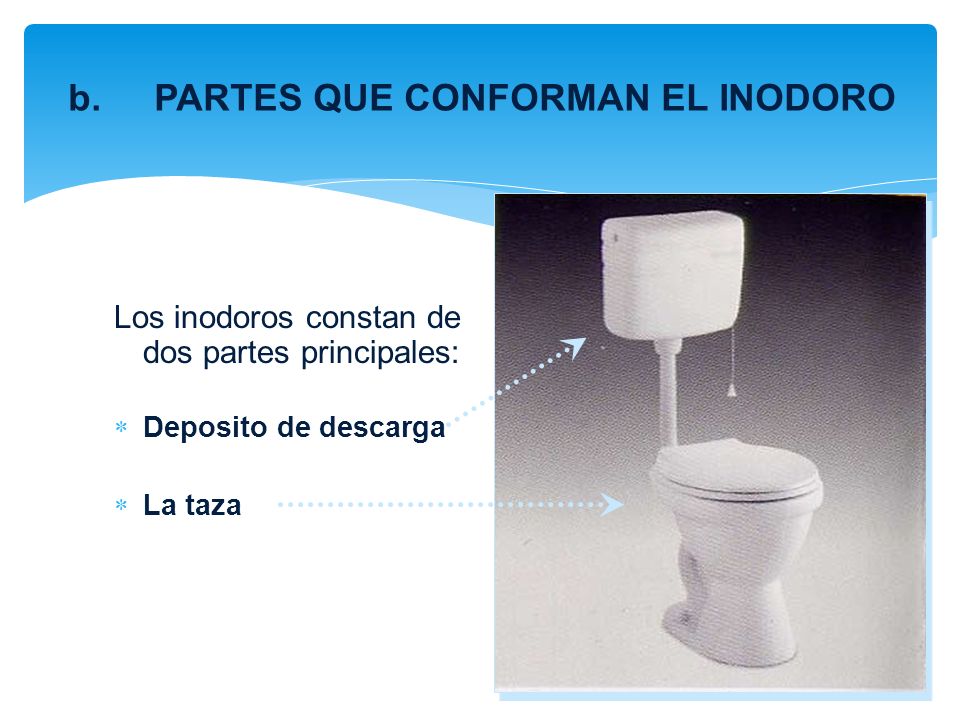

31 b.PARTES QUE CONFORMAN EL INODORO Los inodoros constan de dos partes principales:  Deposito de descarga  La taza

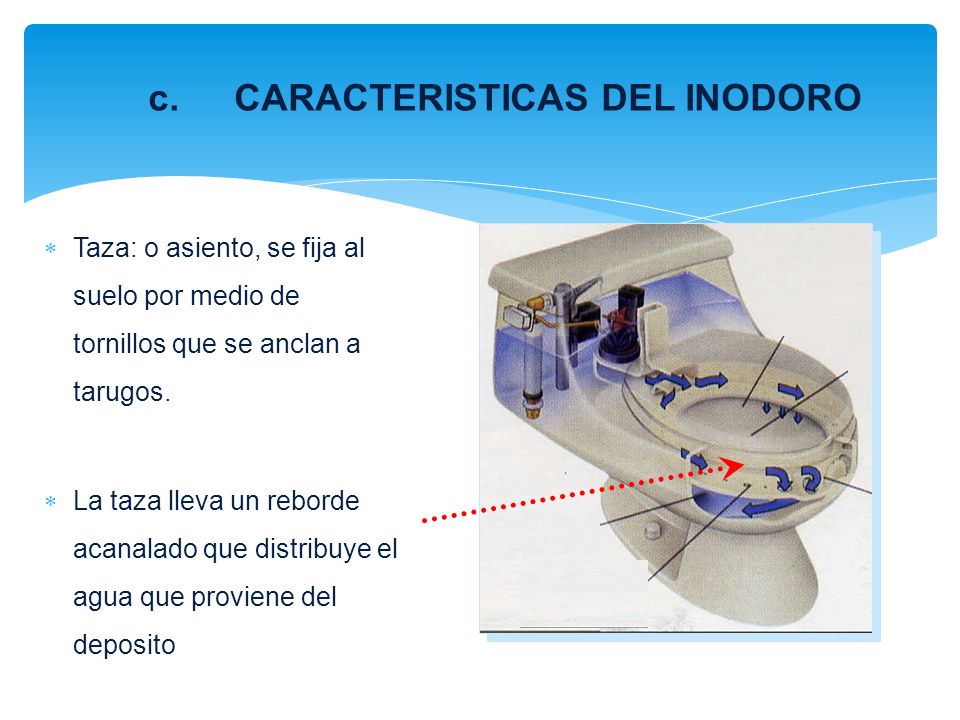

32 c.CARACTERISTICAS DEL INODORO  Taza: o asiento, se fija al suelo por medio de tornillos que se anclan a tarugos.  La taza lleva un reborde acanalado que distribuye el agua que proviene del deposito

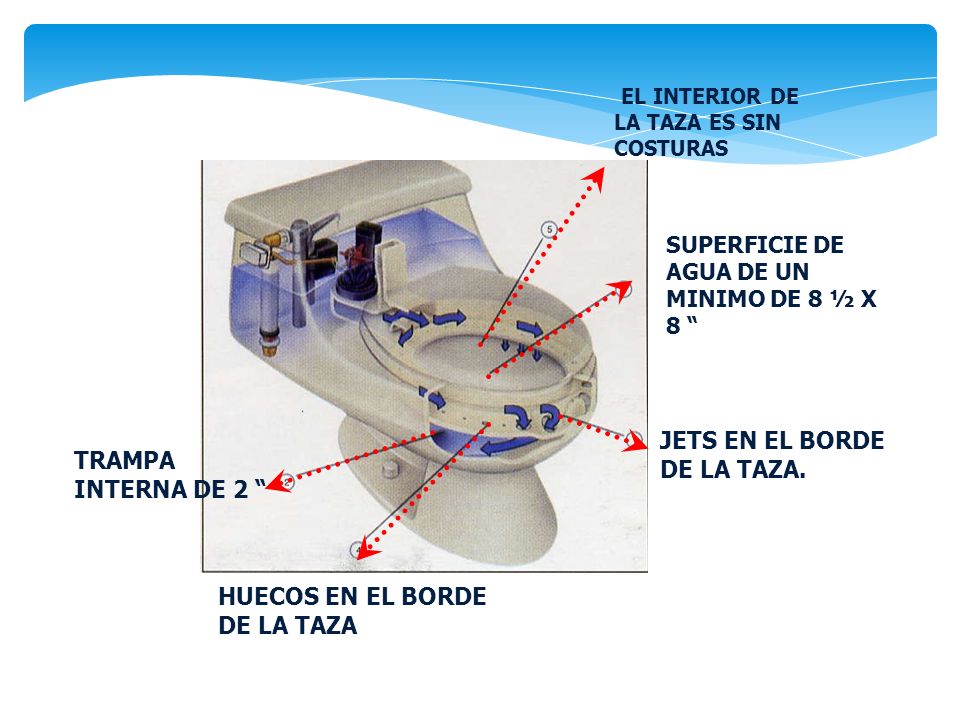

33 JETS EN EL BORDE DE LA TAZA. TRAMPA INTERNA DE 2 “ SUPERFICIE DE AGUA DE UN MINIMO DE 8 ½ X 8 “ HUECOS EN EL BORDE DE LA TAZA EL INTERIOR DE LA TAZA ES SIN COSTURAS

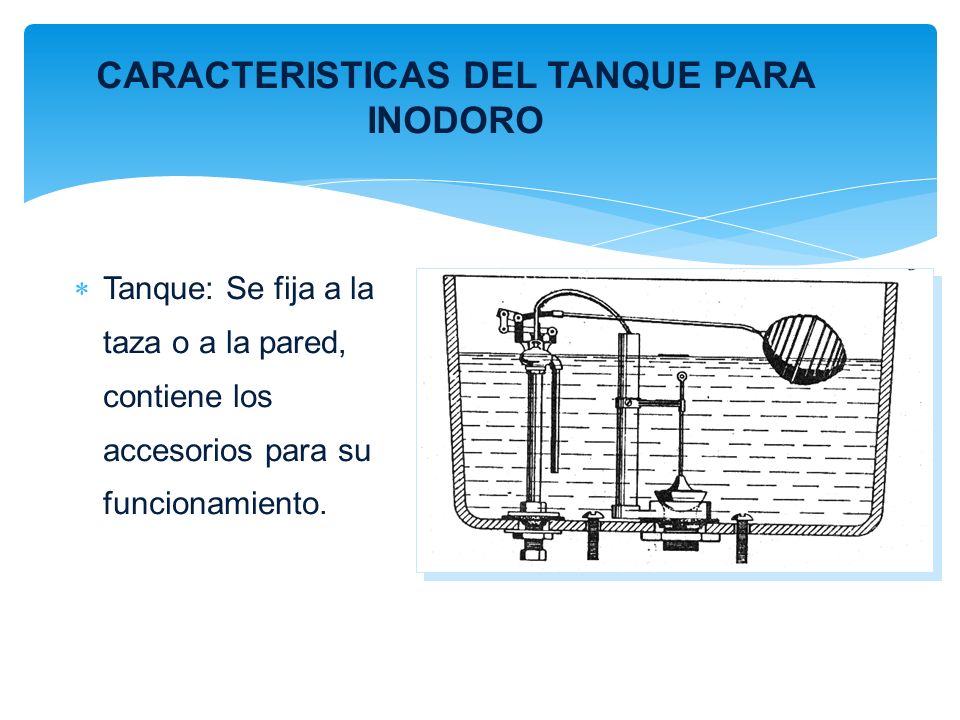

34 CARACTERISTICAS DEL TANQUE PARA INODORO  Tanque: Se fija a la taza o a la pared, contiene los accesorios para su funcionamiento.

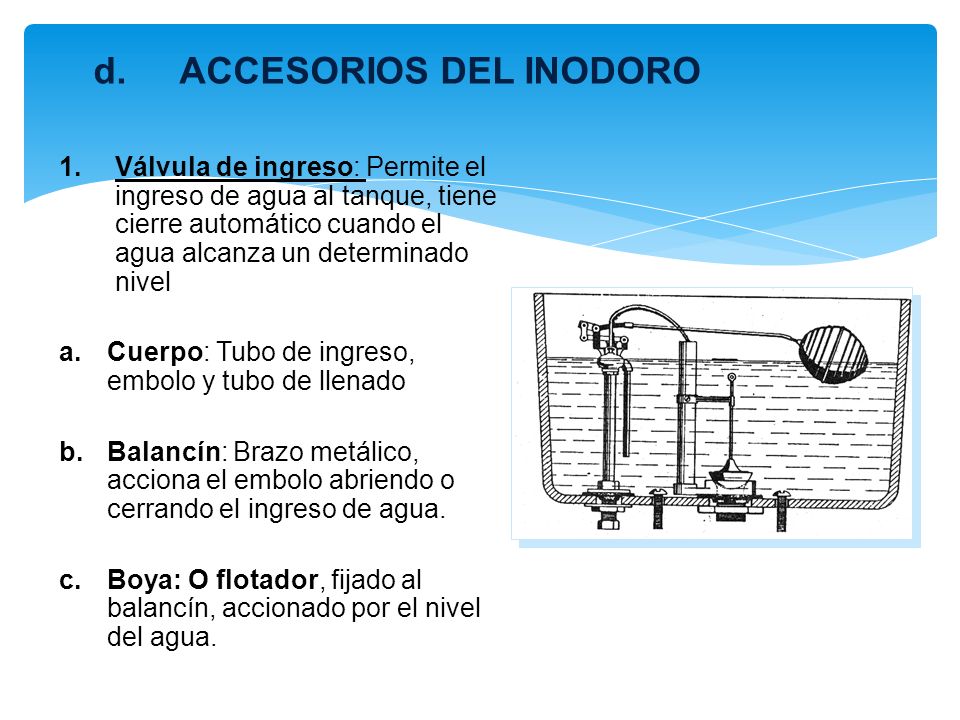

35 d.ACCESORIOS DEL INODORO 1.Válvula de ingreso: Permite el ingreso de agua al tanque, tiene cierre automático cuando el agua alcanza un determinado nivel a.Cuerpo: Tubo de ingreso, embolo y tubo de llenado b.Balancín: Brazo metálico, acciona el embolo abriendo o cerrando el ingreso de agua. c.Boya: O flotador, fijado al balancín, accionado por el nivel del agua.

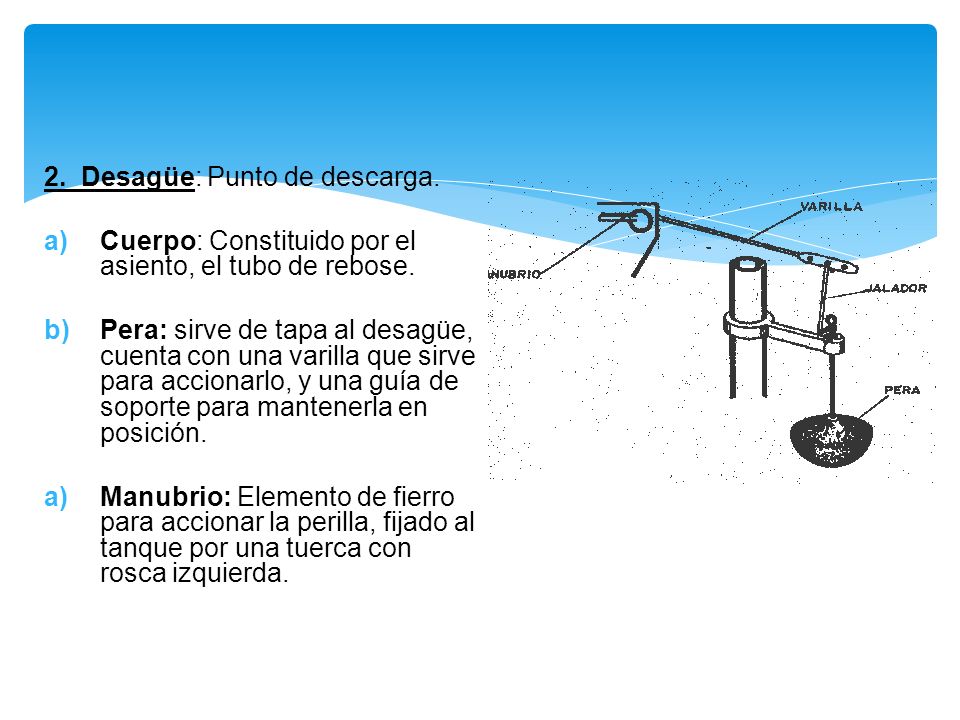

36 2. Desagüe: Punto de descarga. a)Cuerpo: Constituido por el asiento, el tubo de rebose. b)Pera: sirve de tapa al desagüe, cuenta con una varilla que sirve para accionarlo, y una guía de soporte para mantenerla en posición. a)Manubrio: Elemento de fierro para accionar la perilla, fijado al tanque por una tuerca con rosca izquierda.

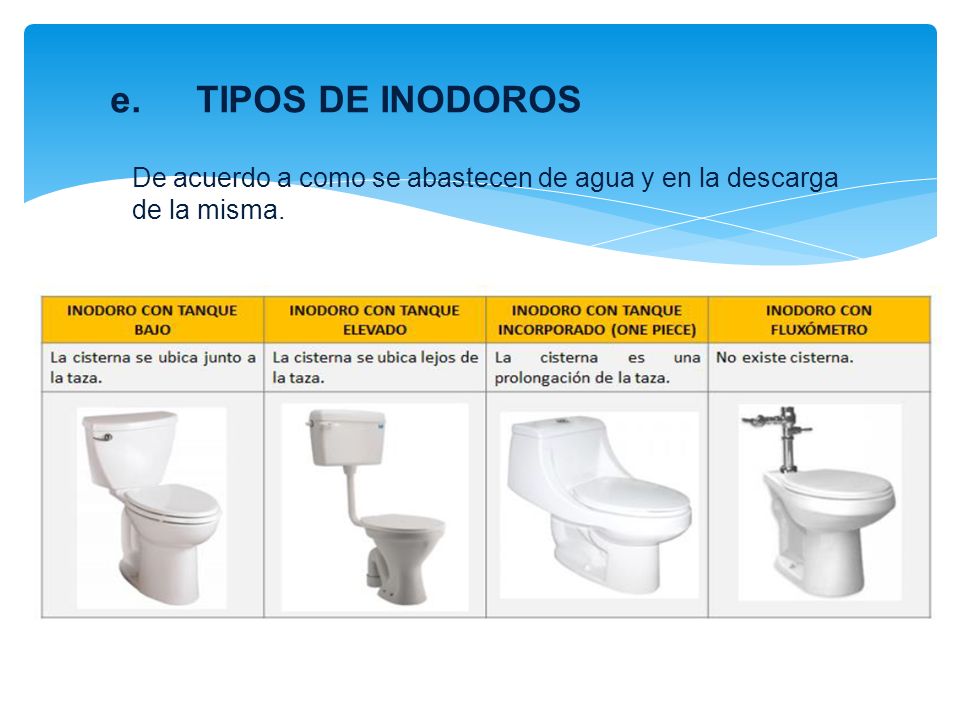

37 e.TIPOS DE INODOROS De acuerdo a como se abastecen de agua y en la descarga de la misma.

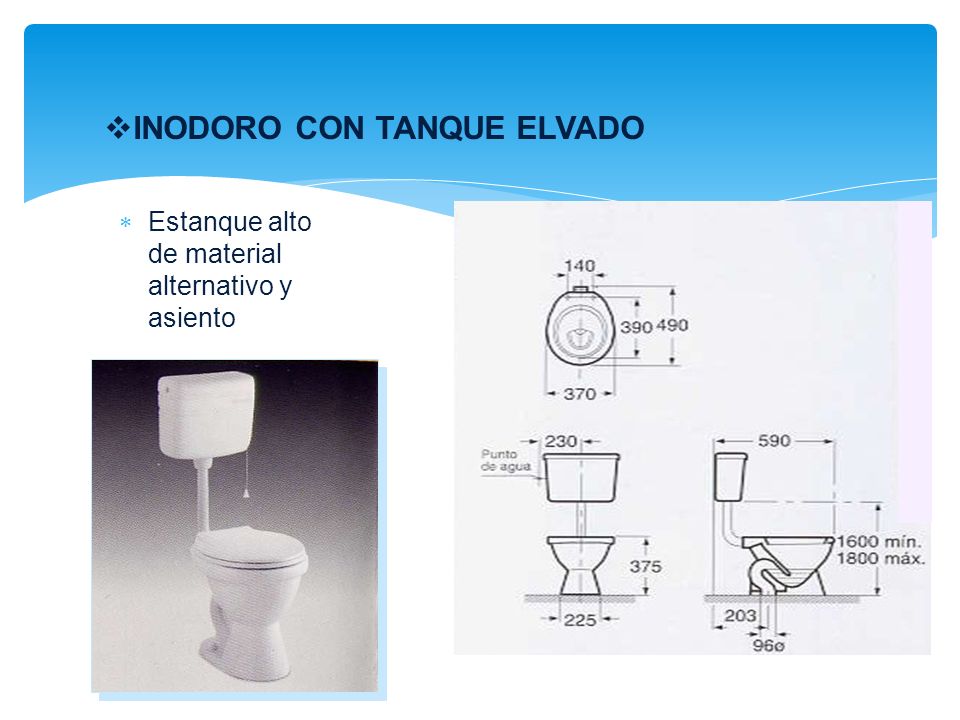

38  Estanque alto de material alternativo y asiento  INODORO CON TANQUE ELVADO

39  Se suministra con accesorios internos de estanque.  Opcional: Asiento en dos presentaciones  INODORO CON TANQUE BAJO

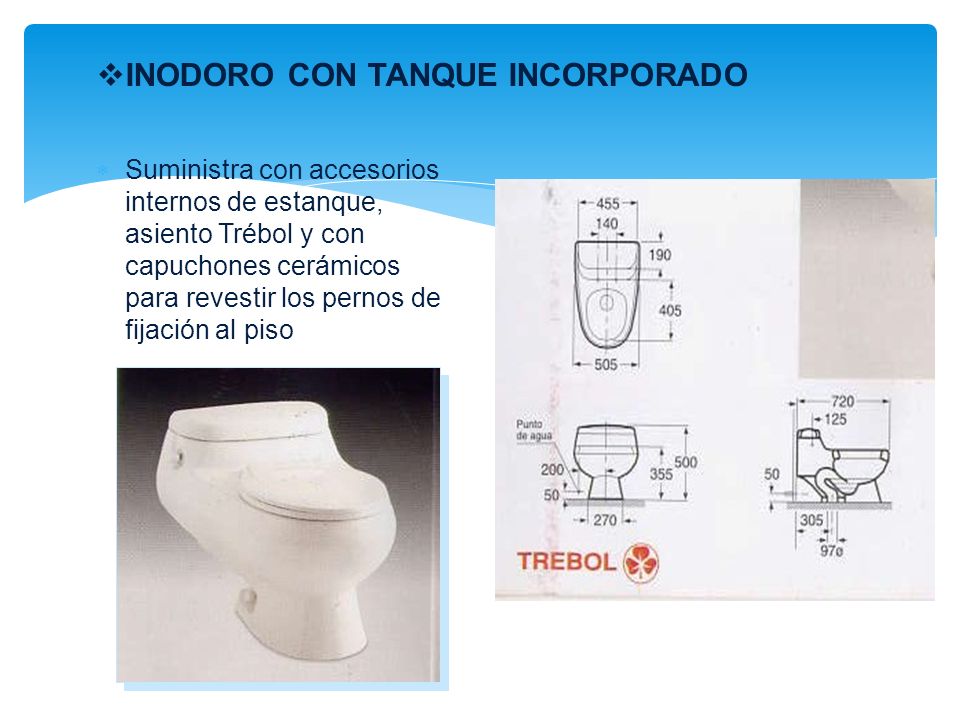

40  Suministra con accesorios internos de estanque, asiento Trébol y con capuchones cerámicos para revestir los pernos de fijación al piso  INODORO CON TANQUE INCORPORADO

41  INODORO CON FLUXOMETRO

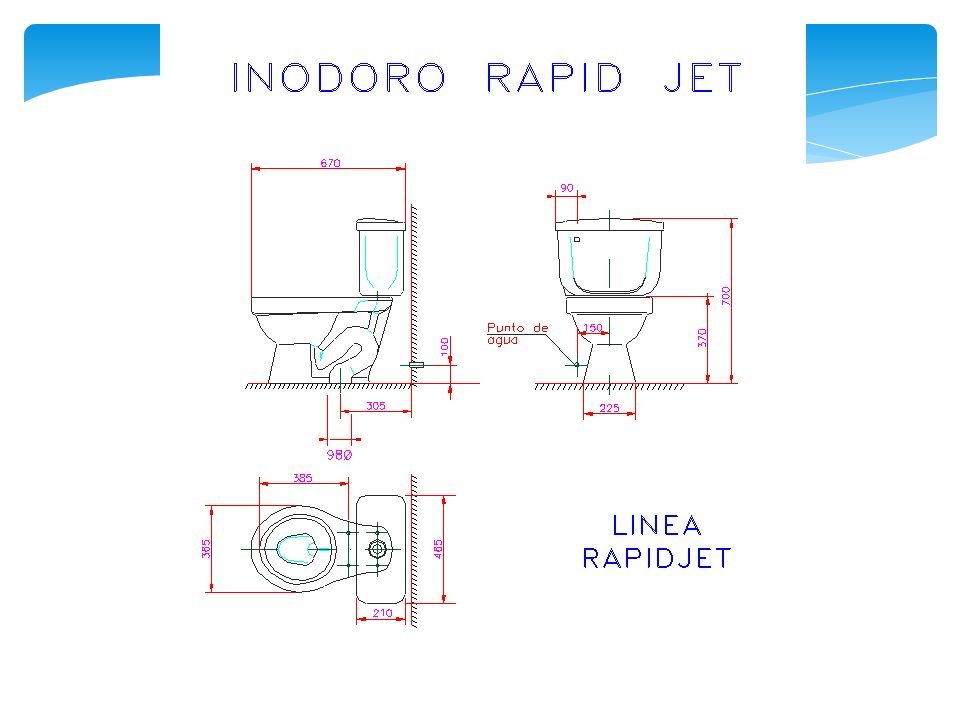

42

43

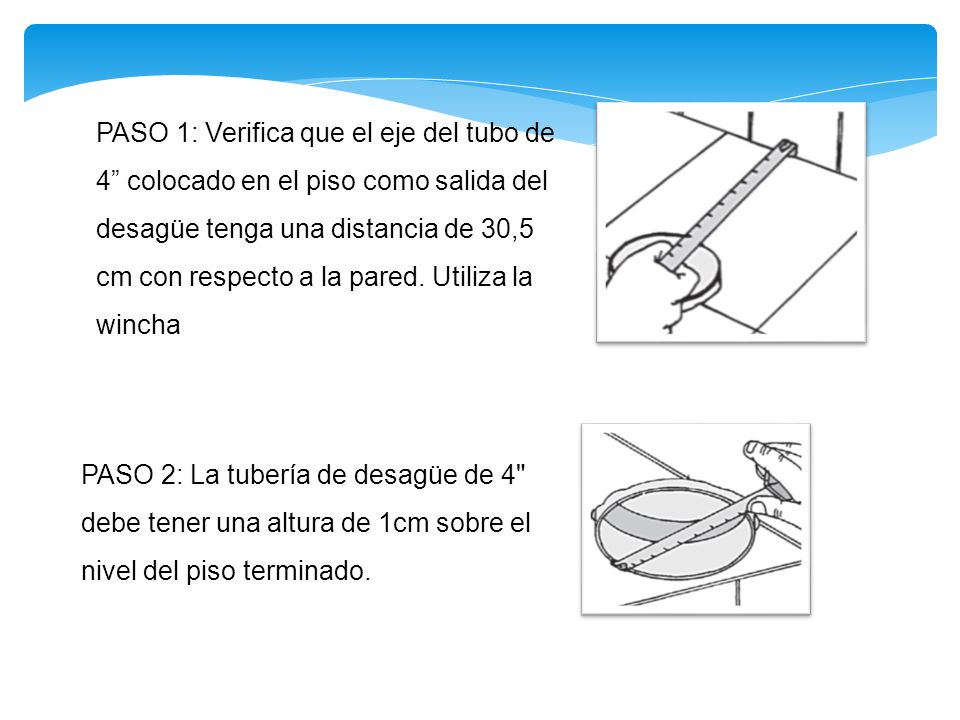

44 PASO 1: Verifica que el eje del tubo de 4” colocado en el piso como salida del desagüe tenga una distancia de 30,5 cm con respecto a la pared. Utiliza la wincha PASO 2: La tubería de desagüe de 4" debe tener una altura de 1cm sobre el nivel del piso terminado.

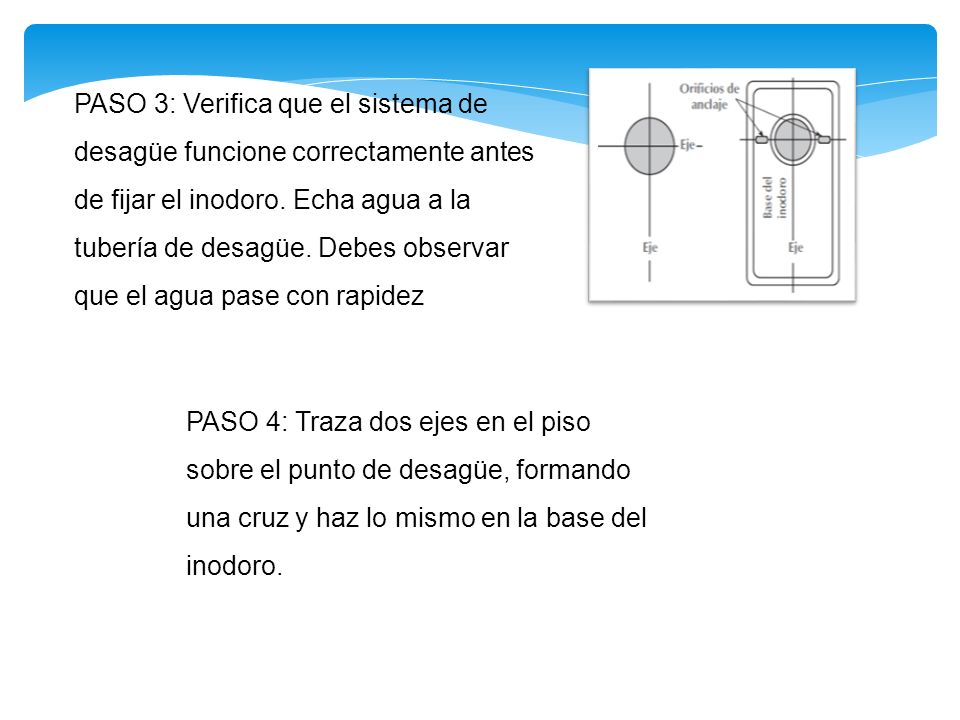

45 PASO 3: Verifica que el sistema de desagüe funcione correctamente antes de fijar el inodoro. Echa agua a la tubería de desagüe. Debes observar que el agua pase con rapidez PASO 4: Traza dos ejes en el piso sobre el punto de desagüe, formando una cruz y haz lo mismo en la base del inodoro.

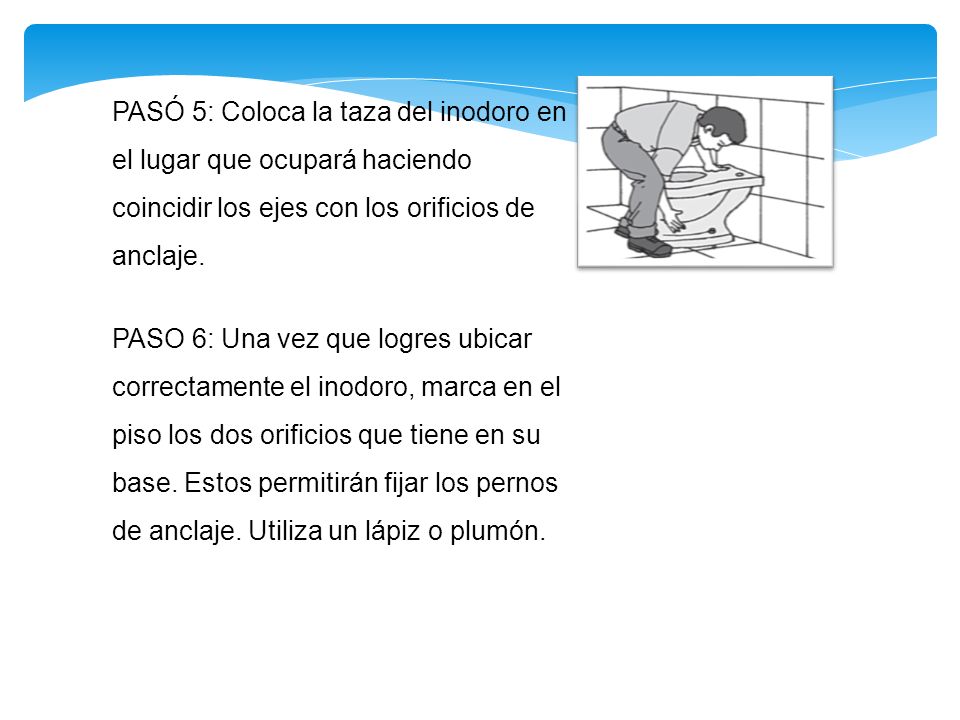

46 PASÓ 5: Coloca la taza del inodoro en el lugar que ocupará haciendo coincidir los ejes con los orificios de anclaje. PASO 6: Una vez que logres ubicar correctamente el inodoro, marca en el piso los dos orificios que tiene en su base. Estos permitirán fijar los pernos de anclaje. Utiliza un lápiz o plumón.

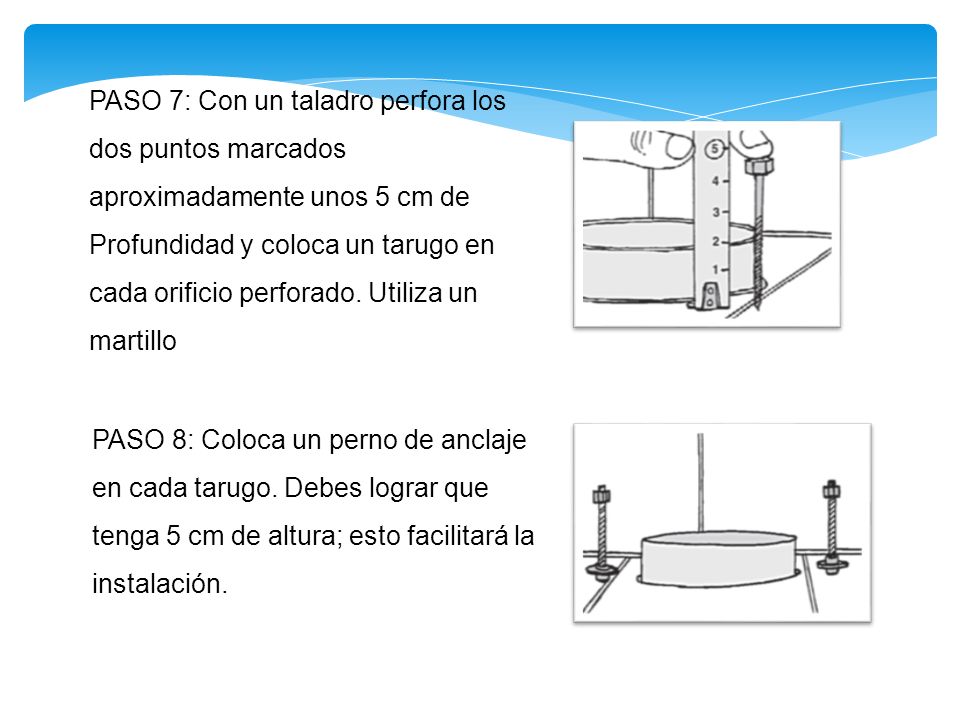

47 PASO 7: Con un taladro perfora los dos puntos marcados aproximadamente unos 5 cm de Profundidad y coloca un tarugo en cada orificio perforado. Utiliza un martillo PASO 8: Coloca un perno de anclaje en cada tarugo. Debes lograr que tenga 5 cm de altura; esto facilitará la instalación.

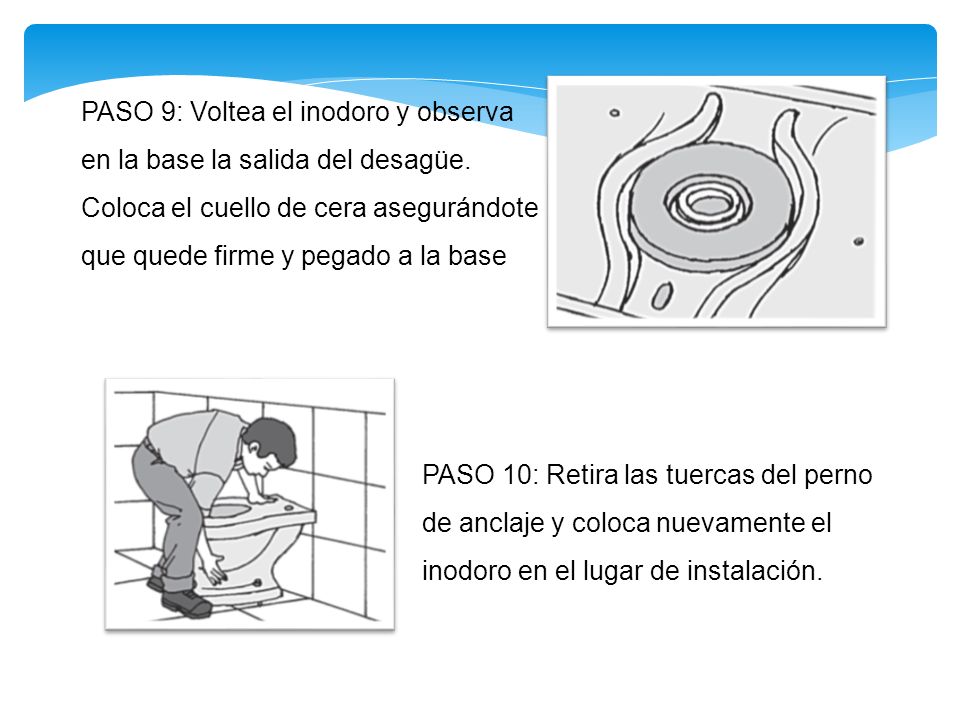

48 PASO 9: Voltea el inodoro y observa en la base la salida del desagüe. Coloca el cuello de cera asegurándote que quede firme y pegado a la base PASO 10: Retira las tuercas del perno de anclaje y coloca nuevamente el inodoro en el lugar de instalación.

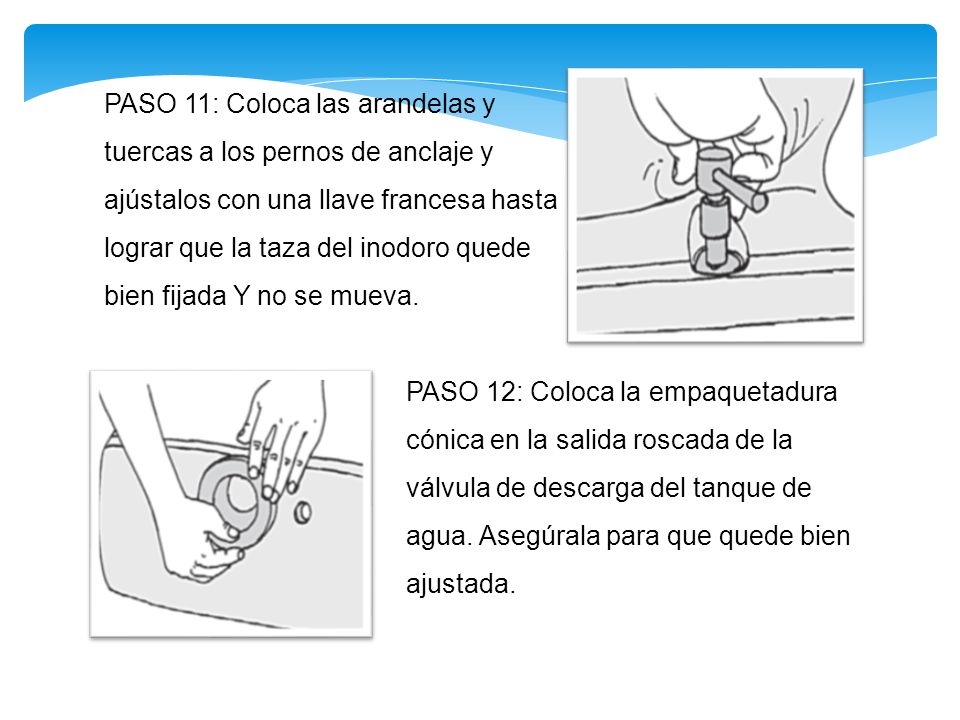

49 PASO 11: Coloca las arandelas y tuercas a los pernos de anclaje y ajústalos con una llave francesa hasta lograr que la taza del inodoro quede bien fijada Y no se mueva. PASO 12: Coloca la empaquetadura cónica en la salida roscada de la válvula de descarga del tanque de agua. Asegúrala para que quede bien ajustada.

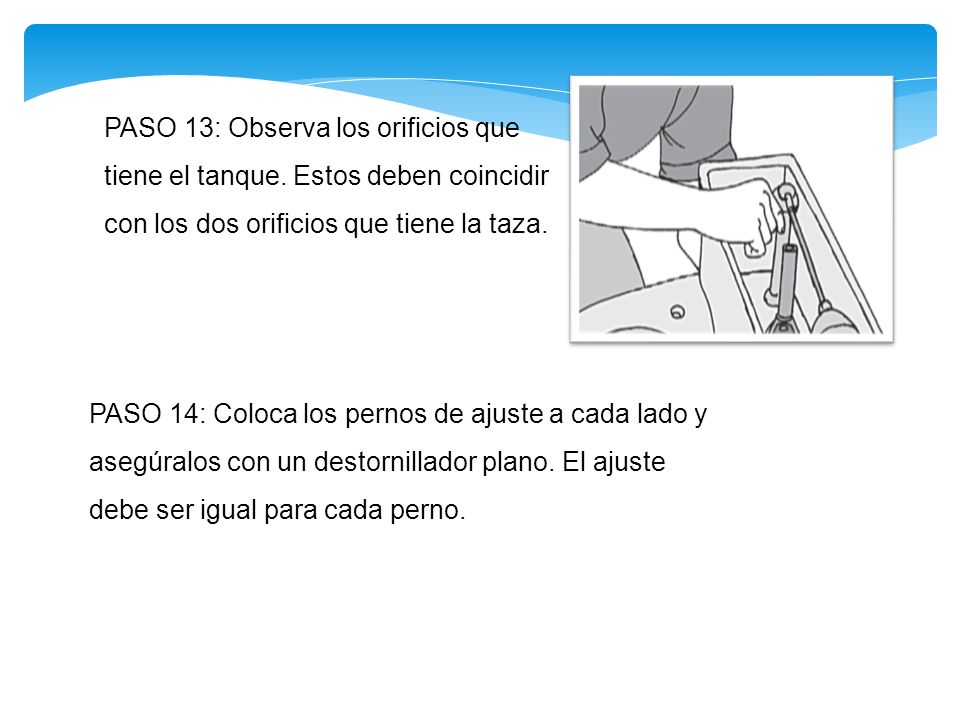

50 PASO 13: Observa los orificios que tiene el tanque. Estos deben coincidir con los dos orificios que tiene la taza. PASO 14: Coloca los pernos de ajuste a cada lado y asegúralos con un destornillador plano. El ajuste debe ser igual para cada perno.

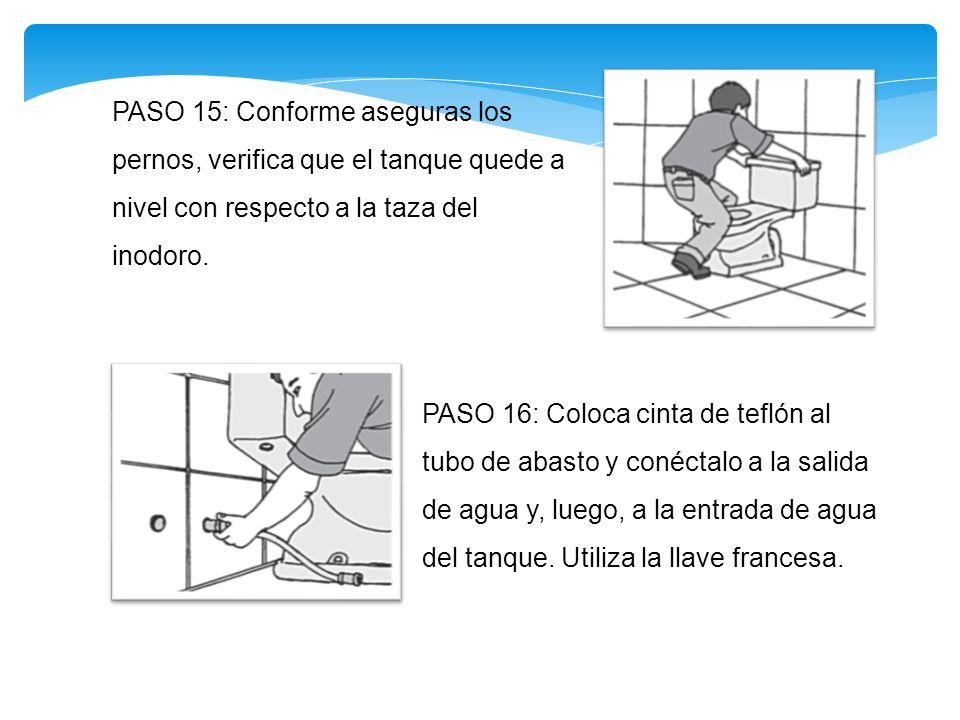

51 PASO 15: Conforme aseguras los pernos, verifica que el tanque quede a nivel con respecto a la taza del inodoro. PASO 16: Coloca cinta de teflón al tubo de abasto y conéctalo a la salida de agua y, luego, a la entrada de agua del tanque. Utiliza la llave francesa.

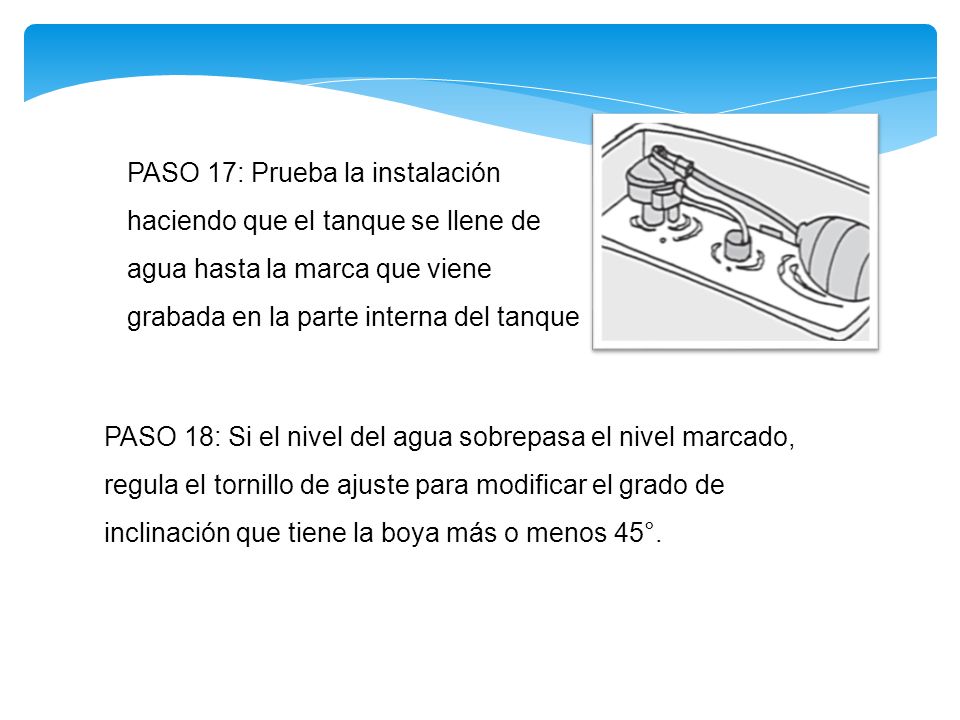

52 PASO 17: Prueba la instalación haciendo que el tanque se llene de agua hasta la marca que viene grabada en la parte interna del tanque PASO 18: Si el nivel del agua sobrepasa el nivel marcado, regula el tornillo de ajuste para modificar el grado de inclinación que tiene la boya más o menos 45°.

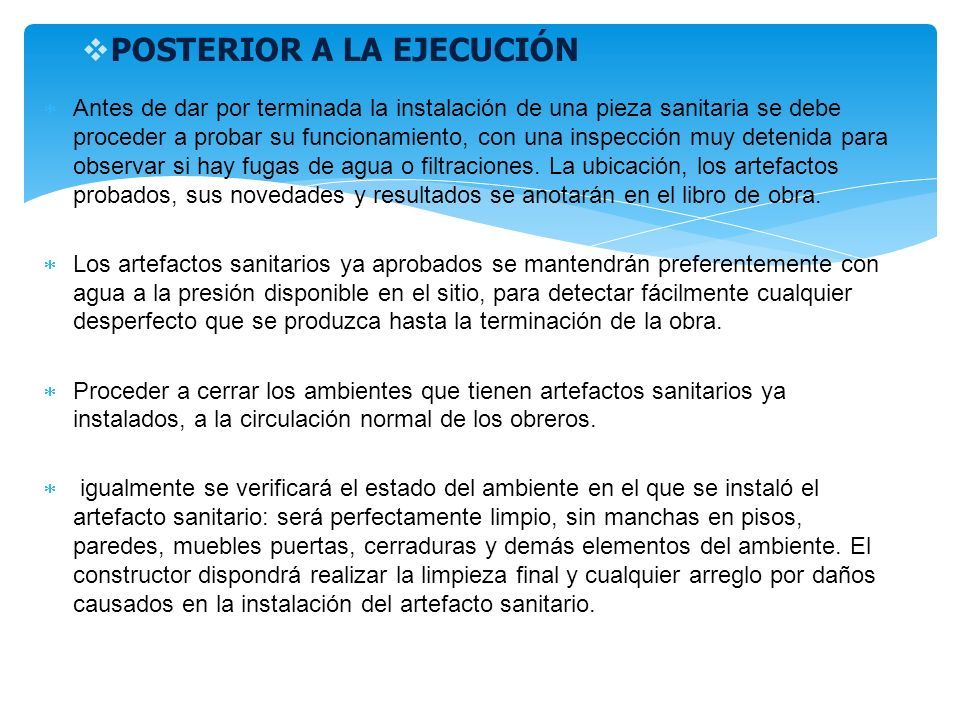

53  Antes de dar por terminada la instalación de una pieza sanitaria se debe proceder a probar su funcionamiento, con una inspección muy detenida para observar si hay fugas de agua o filtraciones. La ubicación, los artefactos probados, sus novedades y resultados se anotarán en el libro de obra.  Los artefactos sanitarios ya aprobados se mantendrán preferentemente con agua a la presión disponible en el sitio, para detectar fácilmente cualquier desperfecto que se produzca hasta la terminación de la obra.  Proceder a cerrar los ambientes que tienen artefactos sanitarios ya instalados, a la circulación normal de los obreros.  igualmente se verificará el estado del ambiente en el que se instaló el artefacto sanitario: será perfectamente limpio, sin manchas en pisos, paredes, muebles puertas, cerraduras y demás elementos del ambiente. El constructor dispondrá realizar la limpieza final y cualquier arreglo por daños causados en la instalación del artefacto sanitario.  POSTERIOR A LA EJECUCIÓN

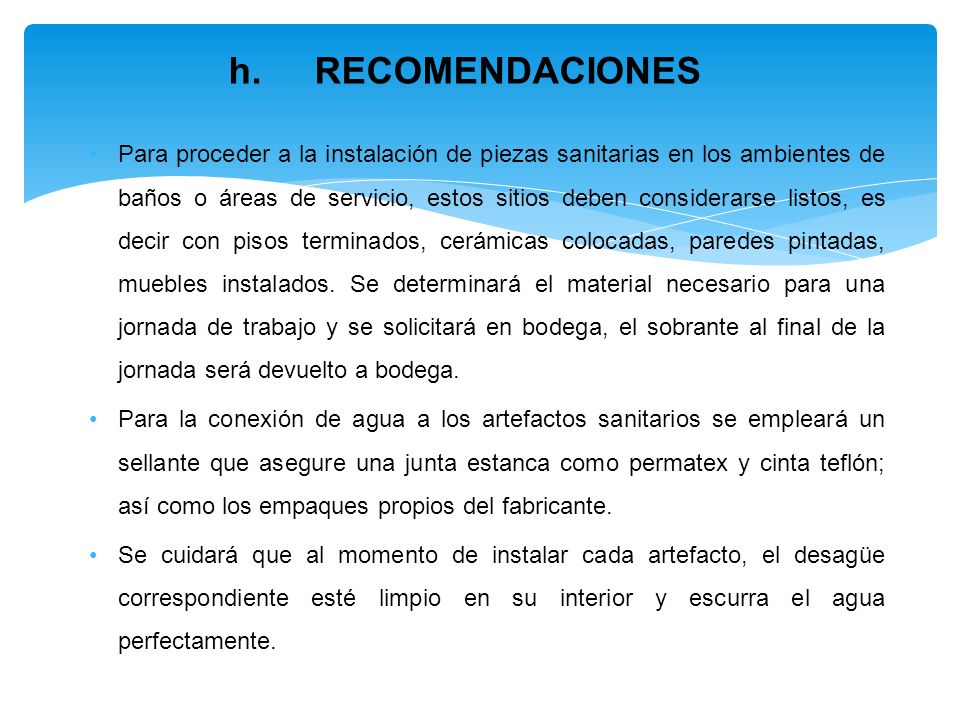

54 Para proceder a la instalación de piezas sanitarias en los ambientes de baños o áreas de servicio, estos sitios deben considerarse listos, es decir con pisos terminados, cerámicas colocadas, paredes pintadas, muebles instalados. Se determinará el material necesario para una jornada de trabajo y se solicitará en bodega, el sobrante al final de la jornada será devuelto a bodega. Para la conexión de agua a los artefactos sanitarios se empleará un sellante que asegure una junta estanca como permatex y cinta teflón; así como los empaques propios del fabricante. Se cuidará que al momento de instalar cada artefacto, el desagüe correspondiente esté limpio en su interior y escurra el agua perfectamente. h.RECOMENDACIONES

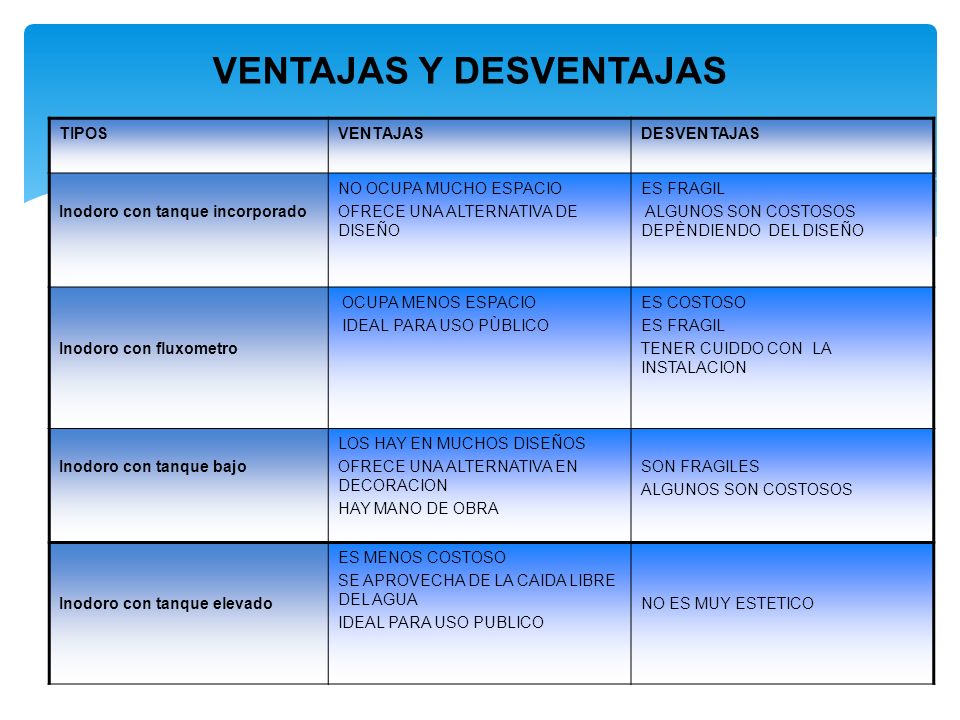

55 VENTAJAS Y DESVENTAJAS TIPOSVENTAJASDESVENTAJAS Inodoro con tanque incorporado NO OCUPA MUCHO ESPACIO OFRECE UNA ALTERNATIVA DE DISEÑO ES FRAGIL ALGUNOS SON COSTOSOS DEPÈNDIENDO DEL DISEÑO Inodoro con fluxometro OCUPA MENOS ESPACIO IDEAL PARA USO PÙBLICO ES COSTOSO ES FRAGIL TENER CUIDDO CON LA INSTALACION Inodoro con tanque bajo LOS HAY EN MUCHOS DISEÑOS OFRECE UNA ALTERNATIVA EN DECORACION HAY MANO DE OBRA SON FRAGILES ALGUNOS SON COSTOSOS Inodoro con tanque elevado ES MENOS COSTOSO SE APROVECHA DE LA CAIDA LIBRE DEL AGUA IDEAL PARA USO PUBLICO NO ES MUY ESTETICO

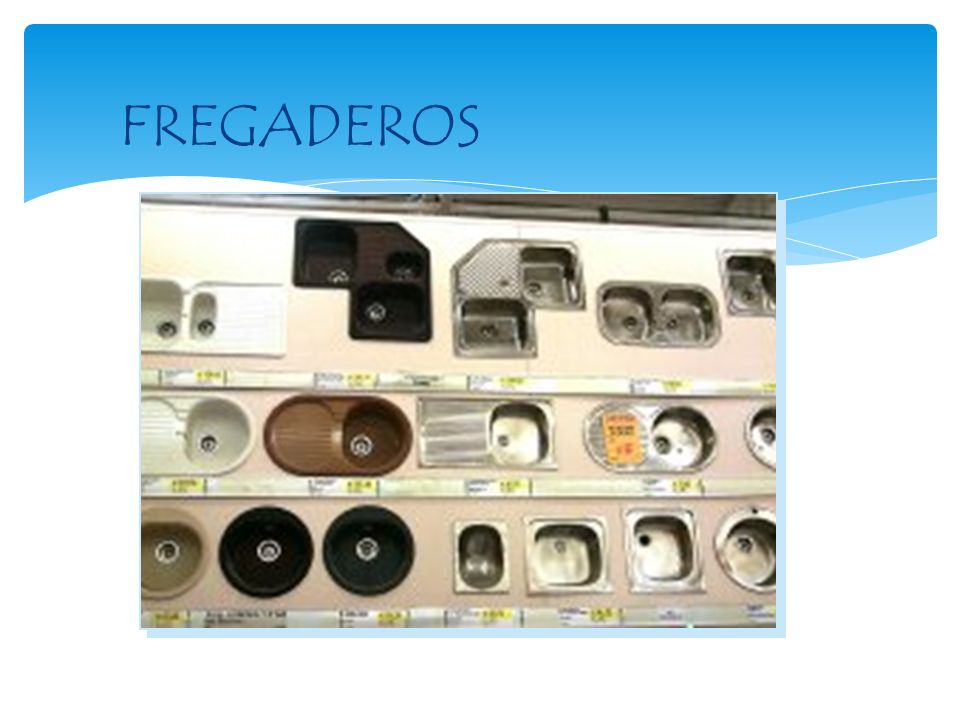

56 FREGADEROS

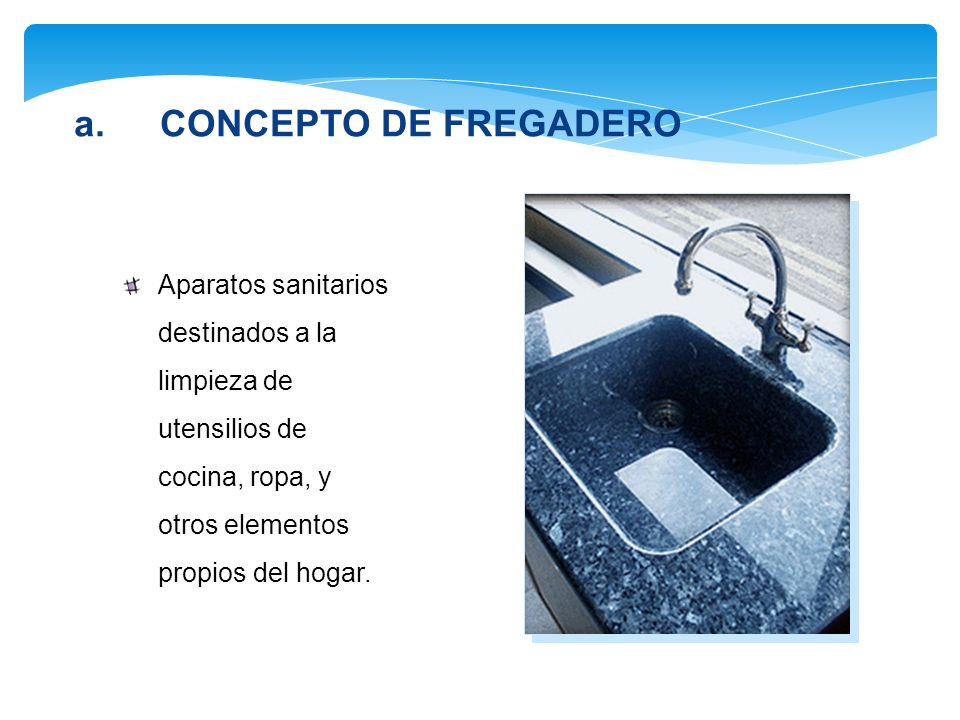

57 Aparatos sanitarios destinados a la limpieza de utensilios de cocina, ropa, y otros elementos propios del hogar. a.CONCEPTO DE FREGADERO

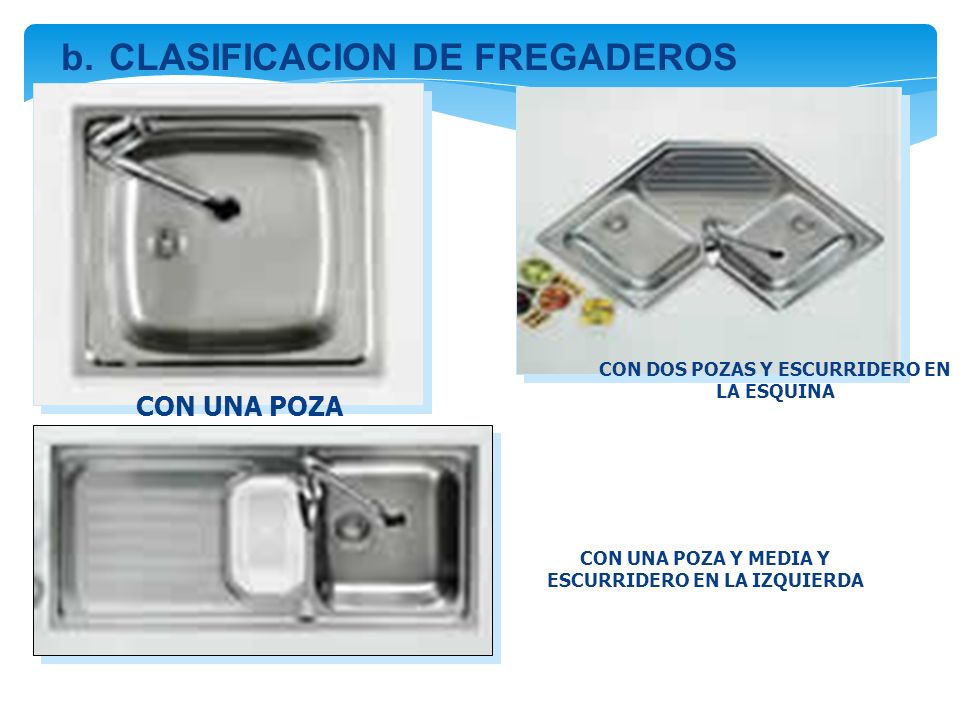

58 b.CLASIFICACION DE FREGADEROS CON UNA POZA CON DOS POZAS Y ESCURRIDERO EN LA ESQUINA CON UNA POZA Y MEDIA Y ESCURRIDERO EN LA IZQUIERDA

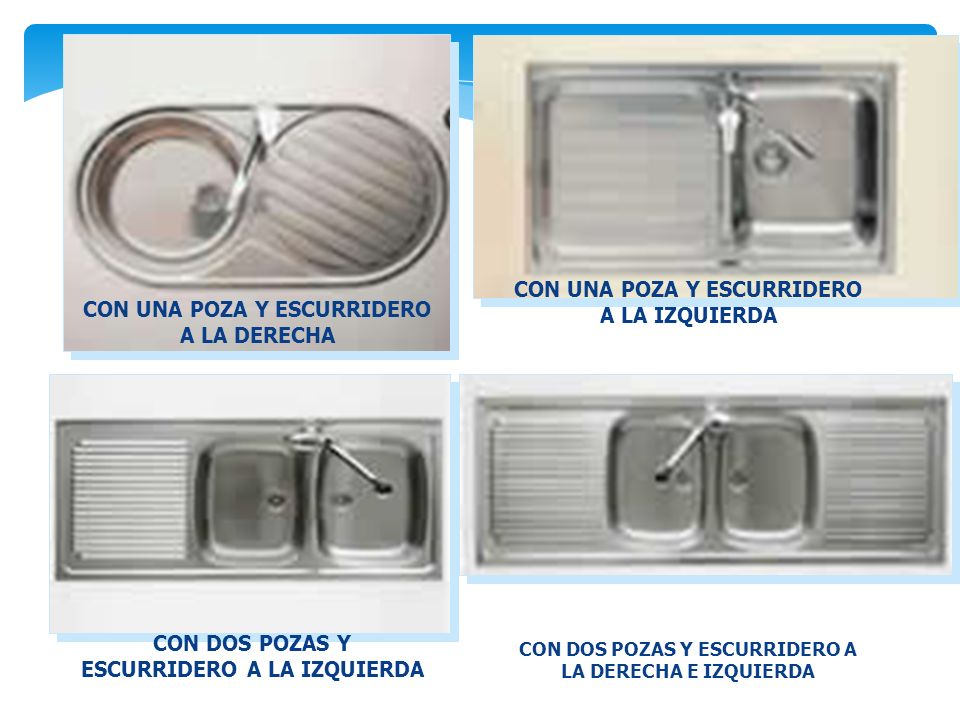

59 CON UNA POZA Y ESCURRIDERO A LA DERECHA CON UNA POZA Y ESCURRIDERO A LA IZQUIERDA CON DOS POZAS Y ESCURRIDERO A LA IZQUIERDA CON DOS POZAS Y ESCURRIDERO A LA DERECHA E IZQUIERDA

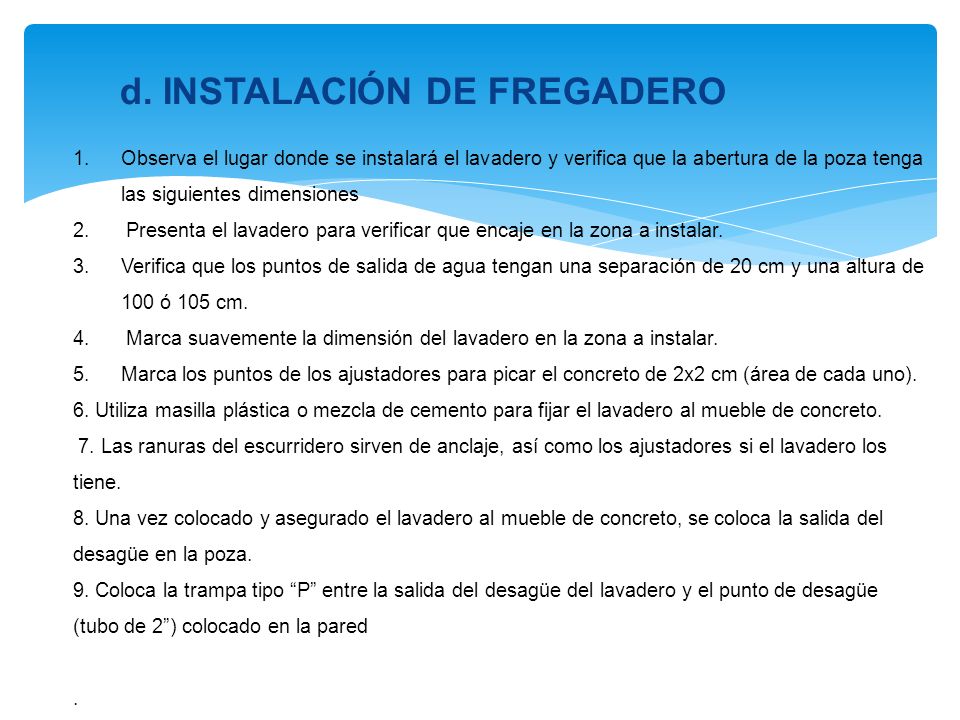

60 d. INSTALACIÓN DE FREGADERO 1.Observa el lugar donde se instalará el lavadero y verifica que la abertura de la poza tenga las siguientes dimensiones 2. Presenta el lavadero para verificar que encaje en la zona a instalar. 3.Verifica que los puntos de salida de agua tengan una separación de 20 cm y una altura de 100 ó 105 cm. 4. Marca suavemente la dimensión del lavadero en la zona a instalar. 5.Marca los puntos de los ajustadores para picar el concreto de 2x2 cm (área de cada uno). 6. Utiliza masilla plástica o mezcla de cemento para fijar el lavadero al mueble de concreto. 7. Las ranuras del escurridero sirven de anclaje, así como los ajustadores si el lavadero los tiene. 8. Una vez colocado y asegurado el lavadero al mueble de concreto, se coloca la salida del desagüe en la poza. 9. Coloca la trampa tipo “P” entre la salida del desagüe del lavadero y el punto de desagüe (tubo de 2”) colocado en la pared.

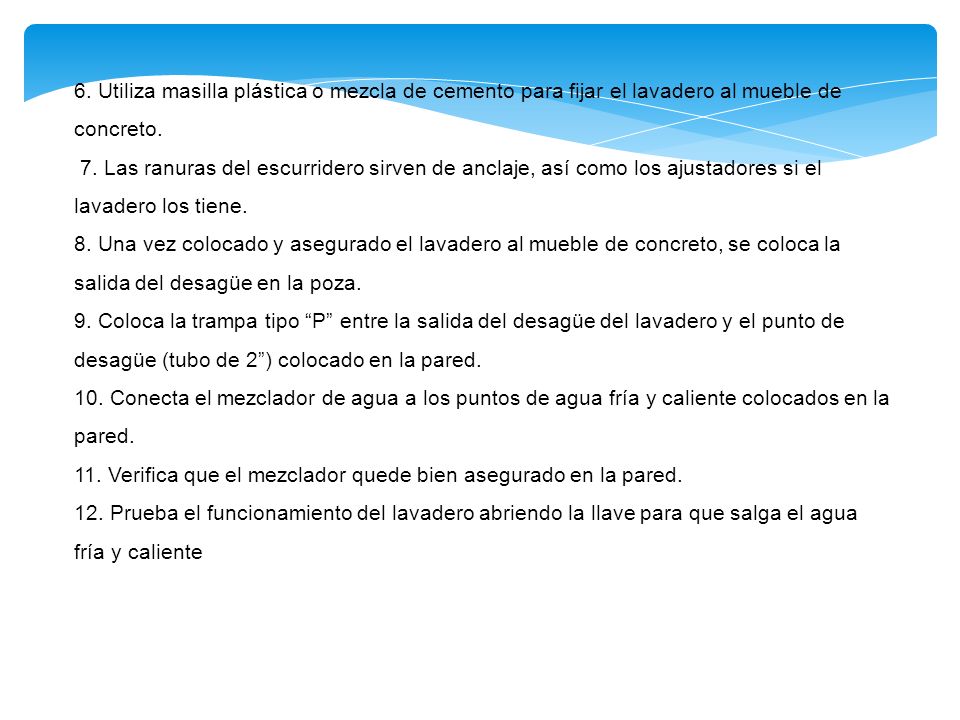

61 6. Utiliza masilla plástica o mezcla de cemento para fijar el lavadero al mueble de concreto. 7. Las ranuras del escurridero sirven de anclaje, así como los ajustadores si el lavadero los tiene. 8. Una vez colocado y asegurado el lavadero al mueble de concreto, se coloca la salida del desagüe en la poza. 9. Coloca la trampa tipo “P” entre la salida del desagüe del lavadero y el punto de desagüe (tubo de 2”) colocado en la pared. 10. Conecta el mezclador de agua a los puntos de agua fría y caliente colocados en la pared. 11. Verifica que el mezclador quede bien asegurado en la pared. 12. Prueba el funcionamiento del lavadero abriendo la llave para que salga el agua fría y caliente

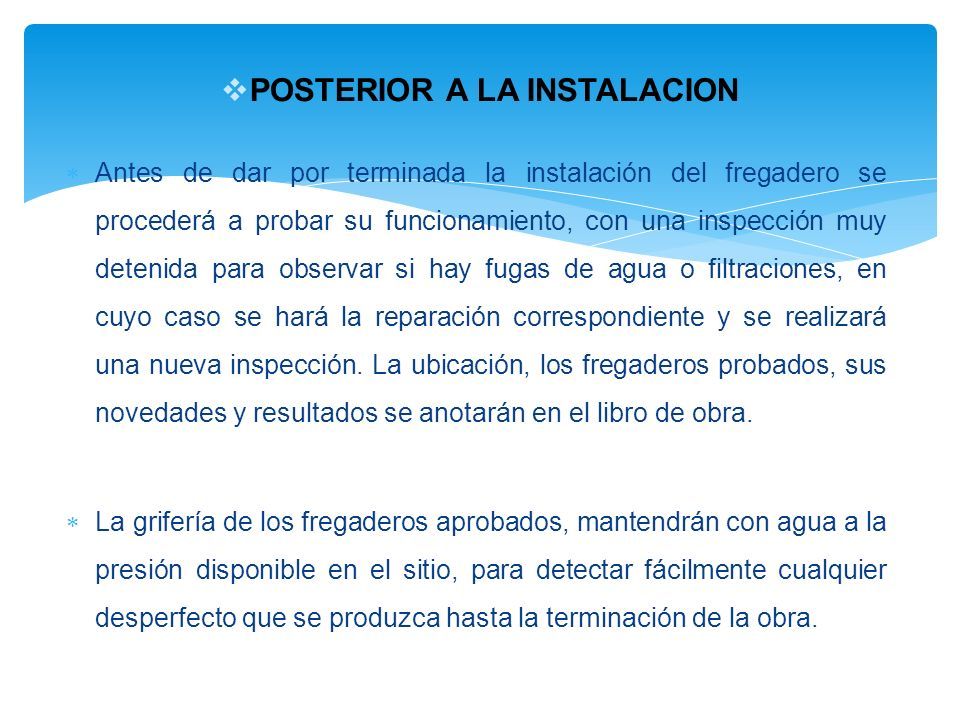

62  Antes de dar por terminada la instalación del fregadero se procederá a probar su funcionamiento, con una inspección muy detenida para observar si hay fugas de agua o filtraciones, en cuyo caso se hará la reparación correspondiente y se realizará una nueva inspección. La ubicación, los fregaderos probados, sus novedades y resultados se anotarán en el libro de obra.  La grifería de los fregaderos aprobados, mantendrán con agua a la presión disponible en el sitio, para detectar fácilmente cualquier desperfecto que se produzca hasta la terminación de la obra.  POSTERIOR A LA INSTALACION

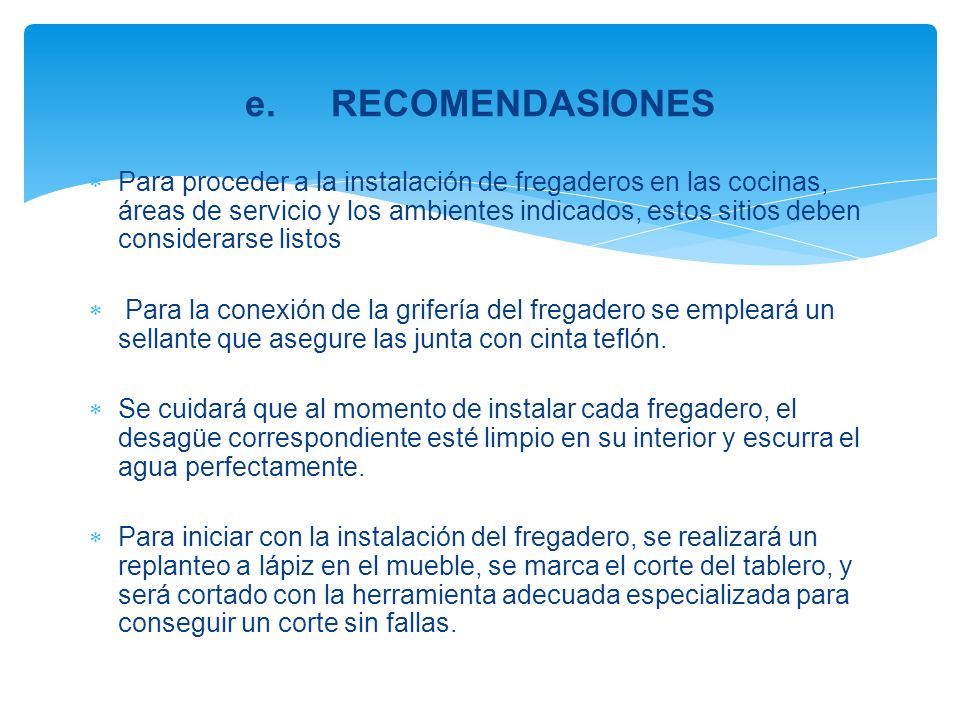

63  Para proceder a la instalación de fregaderos en las cocinas, áreas de servicio y los ambientes indicados, estos sitios deben considerarse listos  Para la conexión de la grifería del fregadero se empleará un sellante que asegure las junta con cinta teflón.  Se cuidará que al momento de instalar cada fregadero, el desagüe correspondiente esté limpio en su interior y escurra el agua perfectamente.  Para iniciar con la instalación del fregadero, se realizará un replanteo a lápiz en el mueble, se marca el corte del tablero, y será cortado con la herramienta adecuada especializada para conseguir un corte sin fallas. e.RECOMENDASIONES

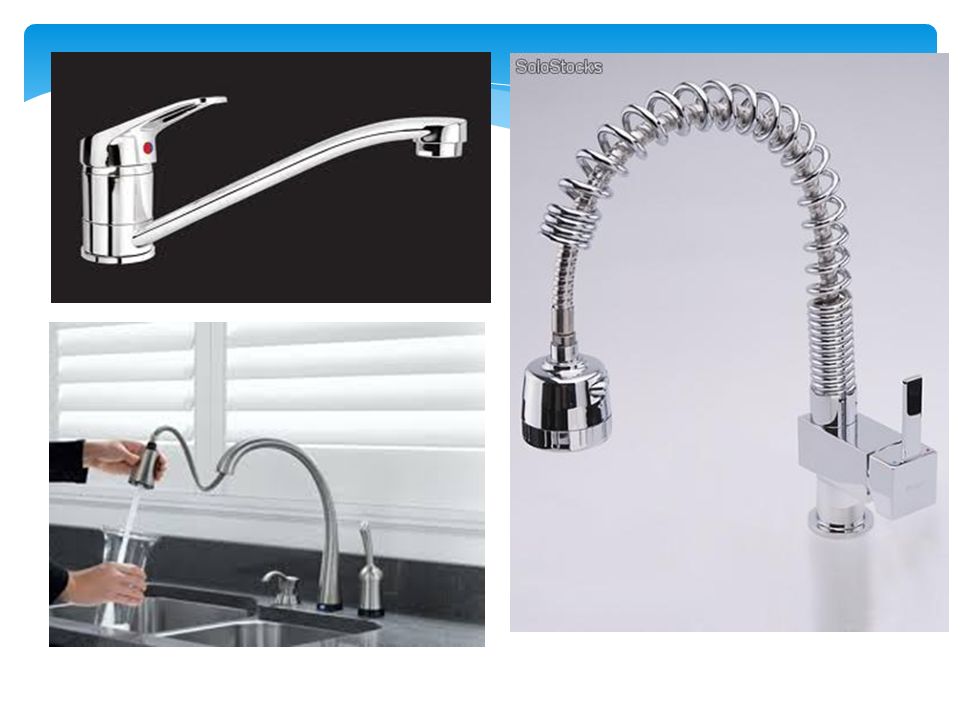

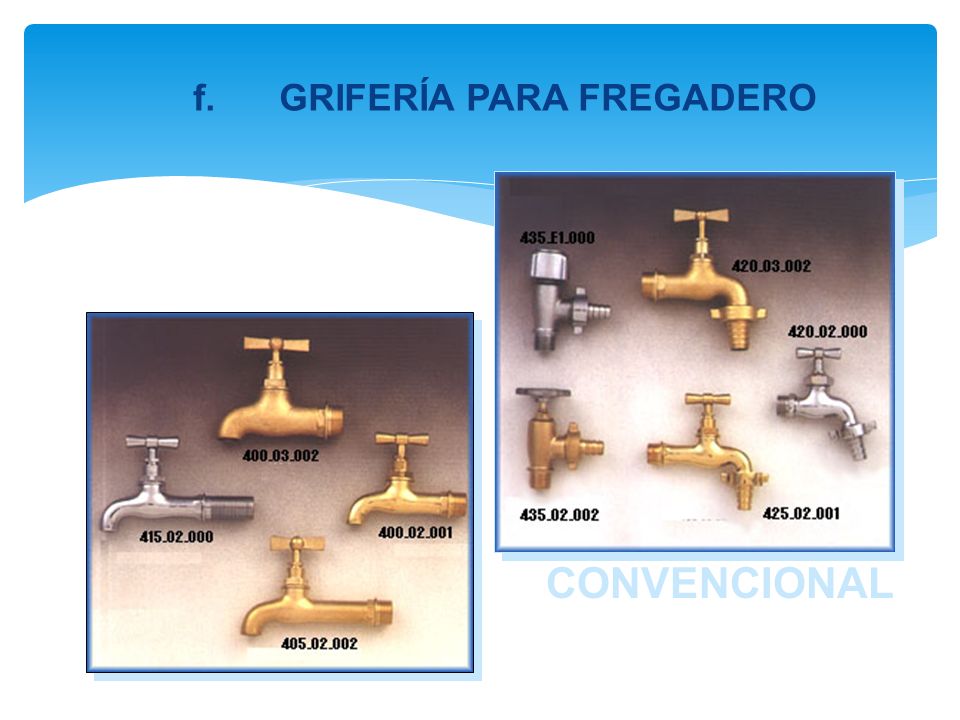

64 f.GRIFERÍA PARA FREGADERO CONVENCIONAL

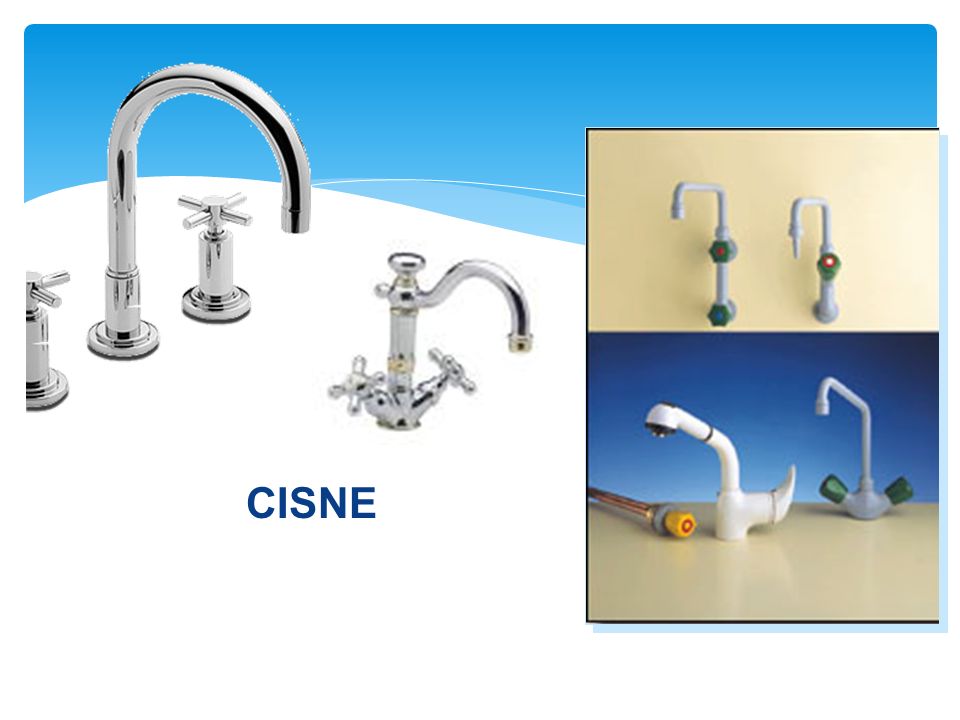

65 CISNE

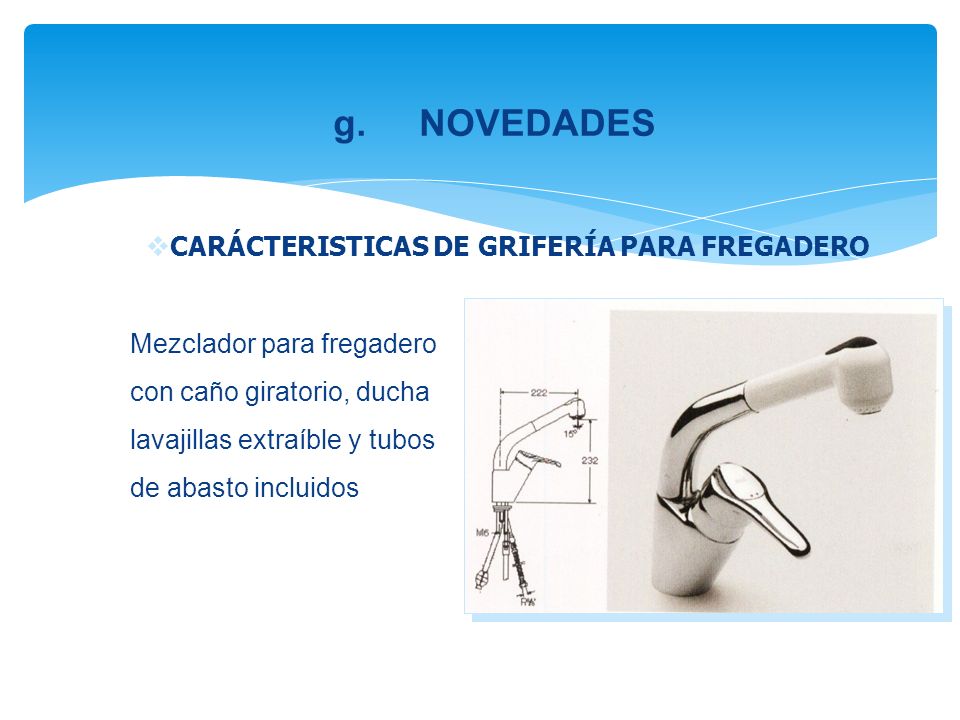

66 Mezclador para fregadero con caño giratorio, ducha lavajillas extraíble y tubos de abasto incluidos  CARÁCTERISTICAS DE GRIFERÍA PARA FREGADERO g.NOVEDADES

67

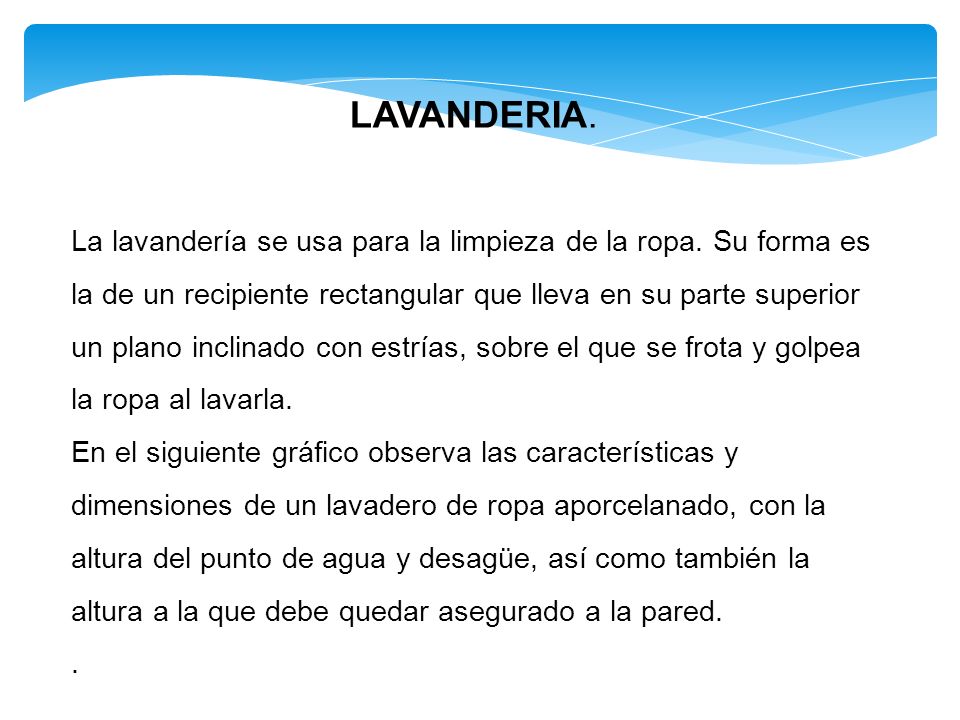

68 LAVANDERIA. La lavandería se usa para la limpieza de la ropa. Su forma es la de un recipiente rectangular que lleva en su parte superior un plano inclinado con estrías, sobre el que se frota y golpea la ropa al lavarla. En el siguiente gráfico observa las características y dimensiones de un lavadero de ropa aporcelanado, con la altura del punto de agua y desagüe, así como también la altura a la que debe quedar asegurado a la pared..

69

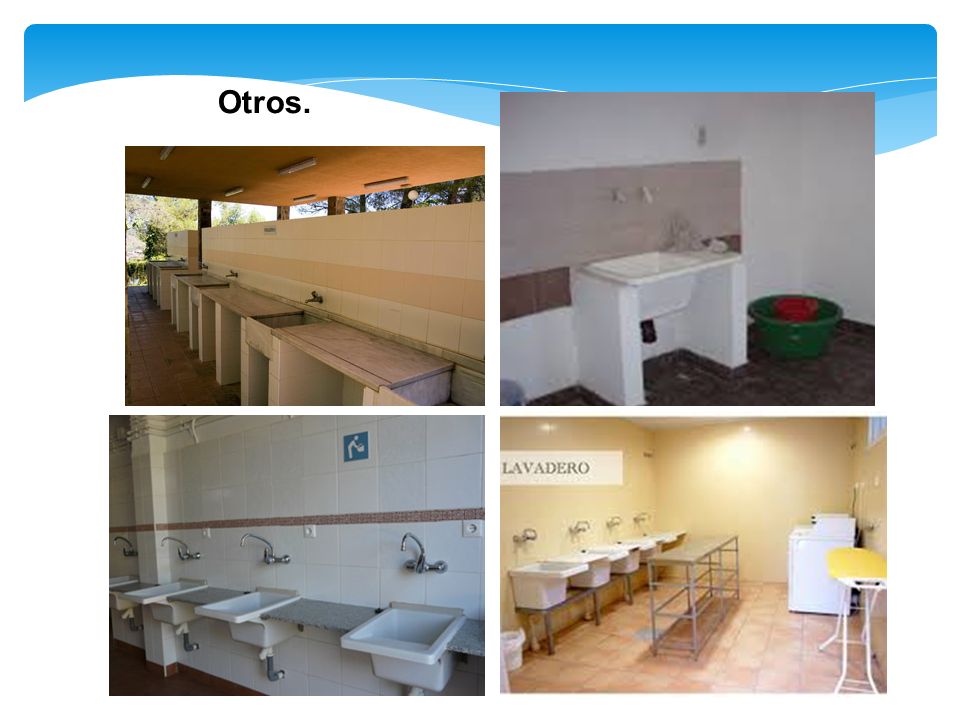

70 Otros.

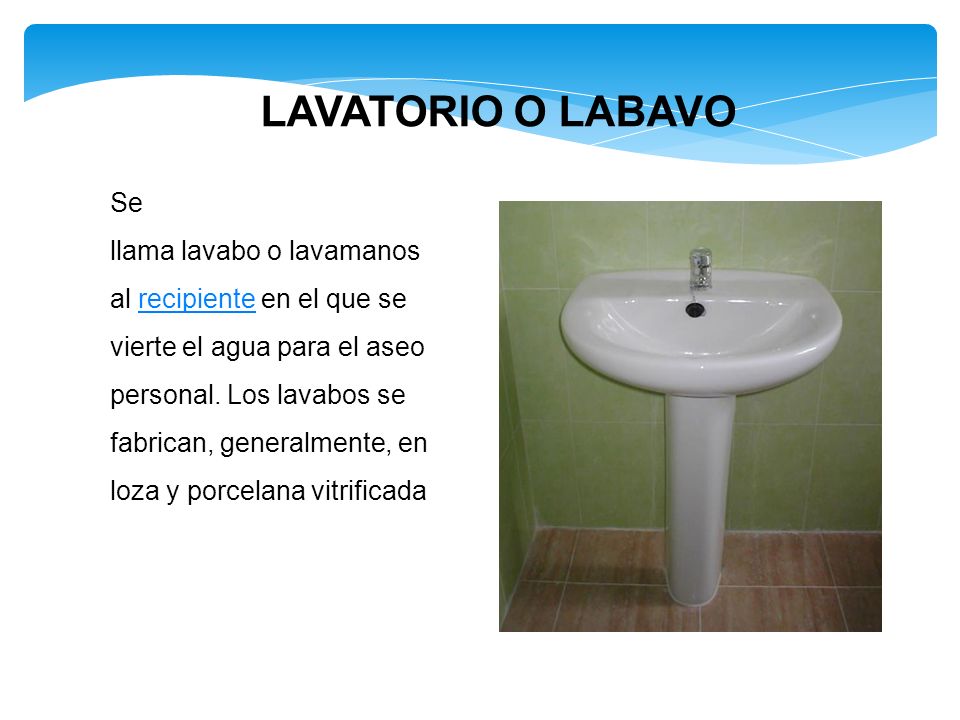

71 LAVATORIO O LABAVO Se llama lavabo o lavamanos al recipiente en el que se vierte el agua para el aseo personal. Los lavabos se fabrican, generalmente, en loza y porcelana vitrificadarecipiente

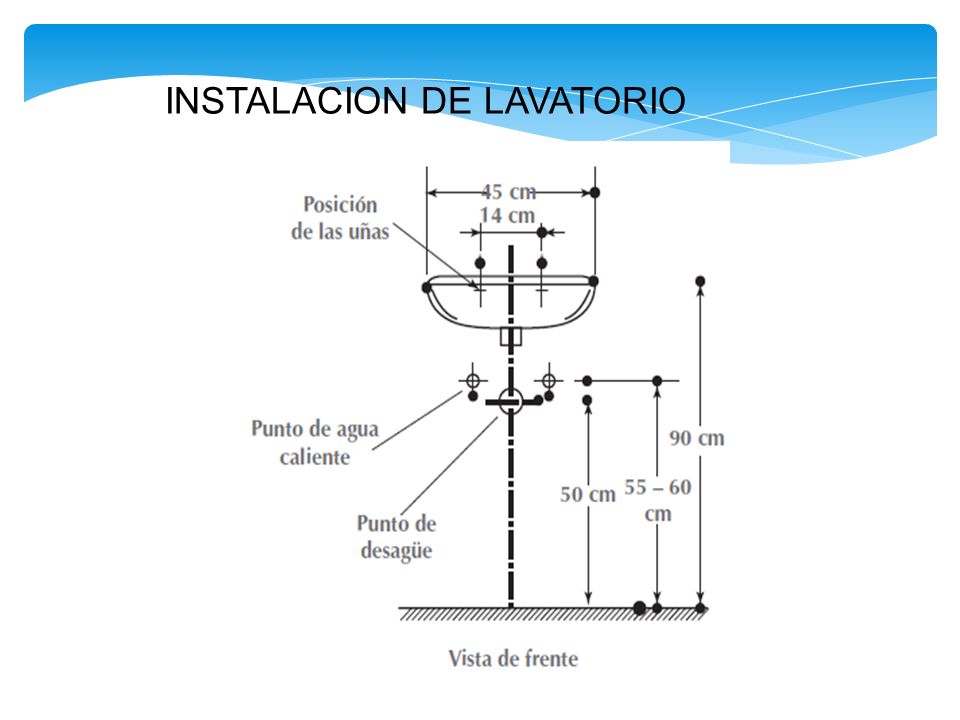

72 INSTALACION DE LAVATORIO

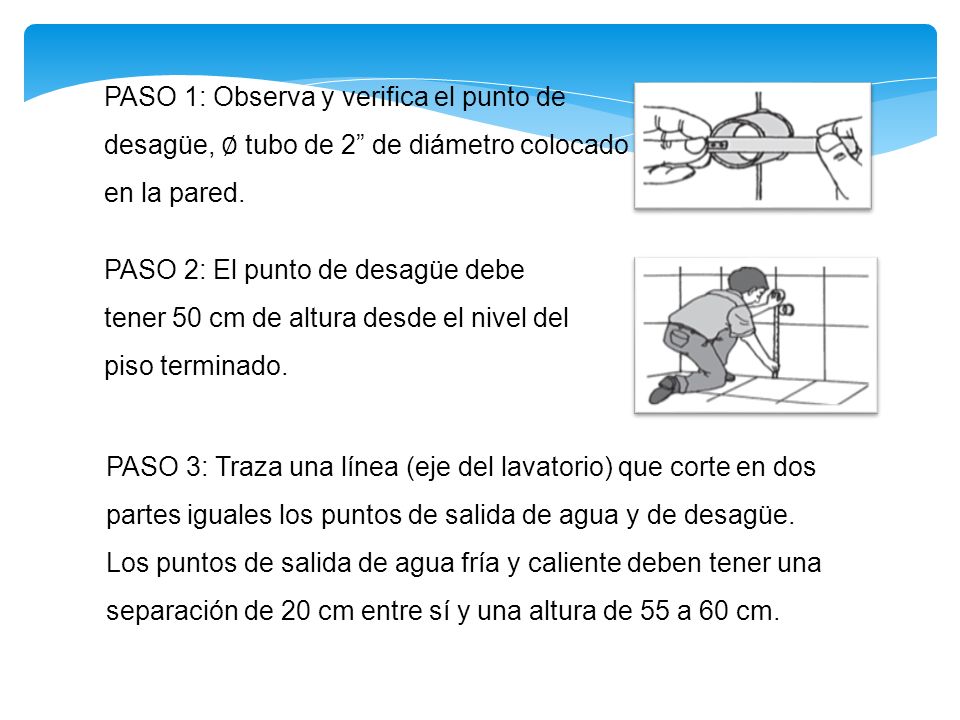

73 PASO 1: Observa y verifica el punto de desagüe, ∅ tubo de 2” de diámetro colocado en la pared. PASO 2: El punto de desagüe debe tener 50 cm de altura desde el nivel del piso terminado. PASO 3: Traza una línea (eje del lavatorio) que corte en dos partes iguales los puntos de salida de agua y de desagüe. Los puntos de salida de agua fría y caliente deben tener una separación de 20 cm entre sí y una altura de 55 a 60 cm.

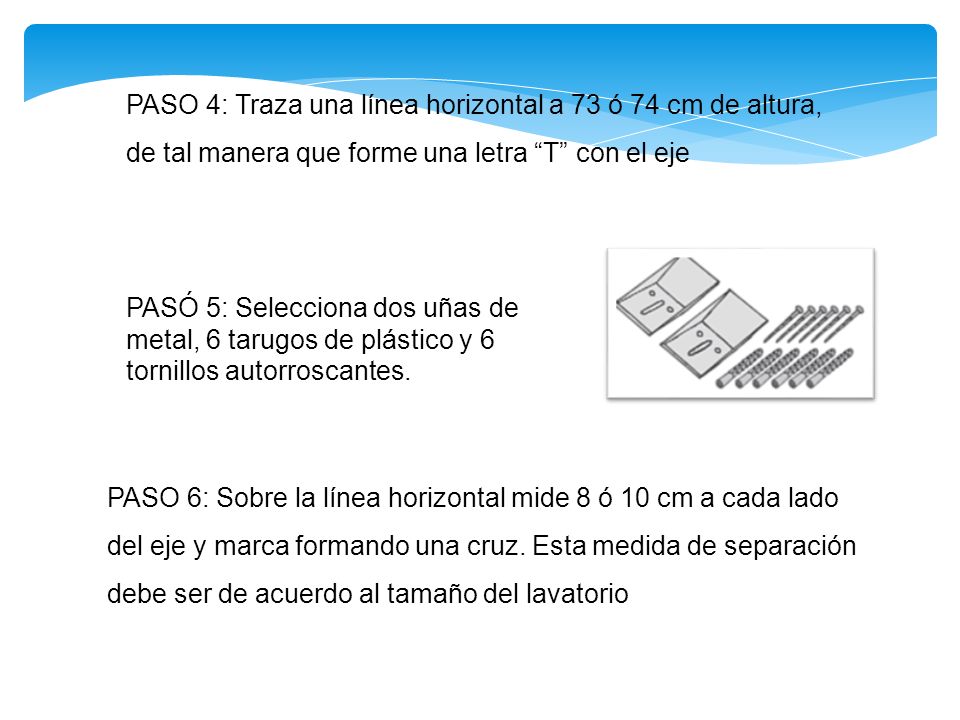

74 PASO 4: Traza una línea horizontal a 73 ó 74 cm de altura, de tal manera que forme una letra “T” con el eje PASÓ 5: Selecciona dos uñas de metal, 6 tarugos de plástico y 6 tornillos autorroscantes. PASO 6: Sobre la línea horizontal mide 8 ó 10 cm a cada lado del eje y marca formando una cruz. Esta medida de separación debe ser de acuerdo al tamaño del lavatorio

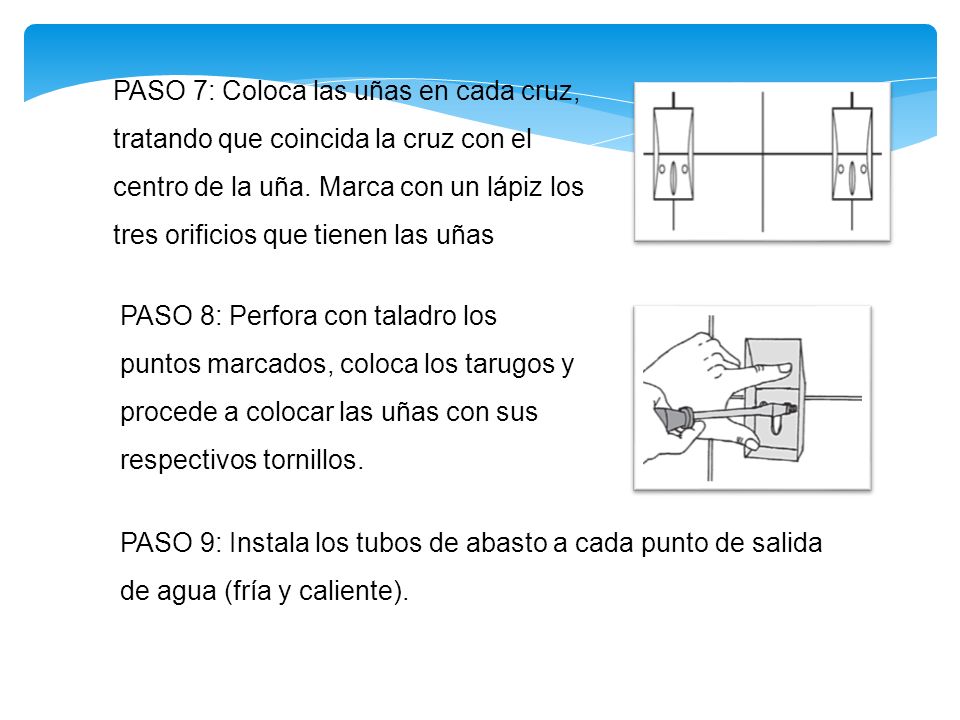

75 PASO 7: Coloca las uñas en cada cruz, tratando que coincida la cruz con el centro de la uña. Marca con un lápiz los tres orificios que tienen las uñas PASO 8: Perfora con taladro los puntos marcados, coloca los tarugos y procede a colocar las uñas con sus respectivos tornillos. PASO 9: Instala los tubos de abasto a cada punto de salida de agua (fría y caliente).

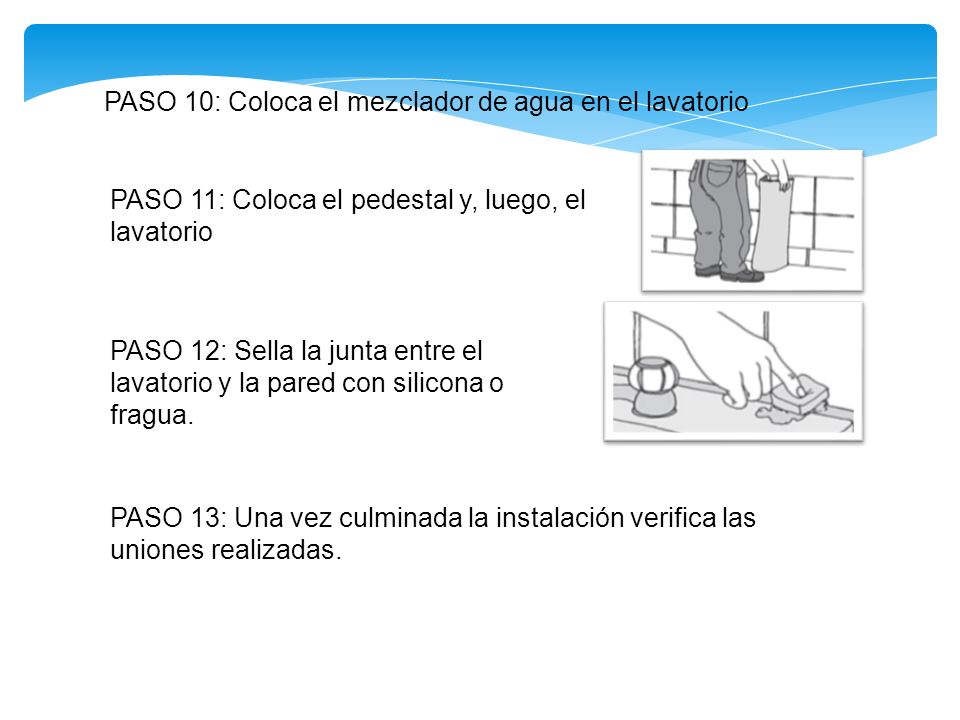

76 PASO 10: Coloca el mezclador de agua en el lavatorio PASO 11: Coloca el pedestal y, luego, el lavatorio PASO 12: Sella la junta entre el lavatorio y la pared con silicona o fragua. PASO 13: Una vez culminada la instalación verifica las uniones realizadas.

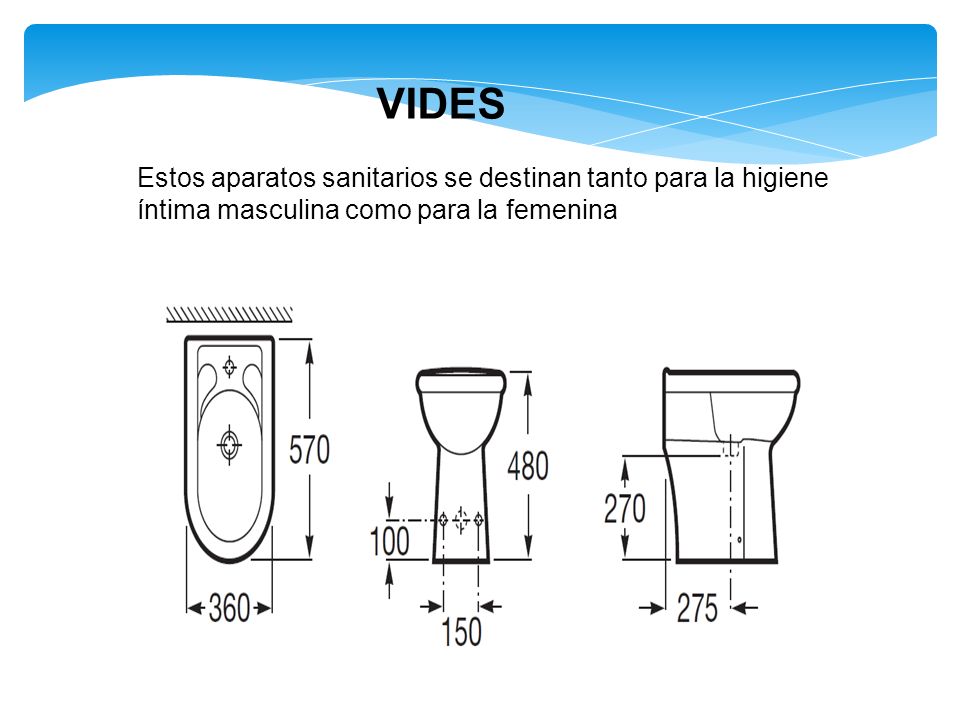

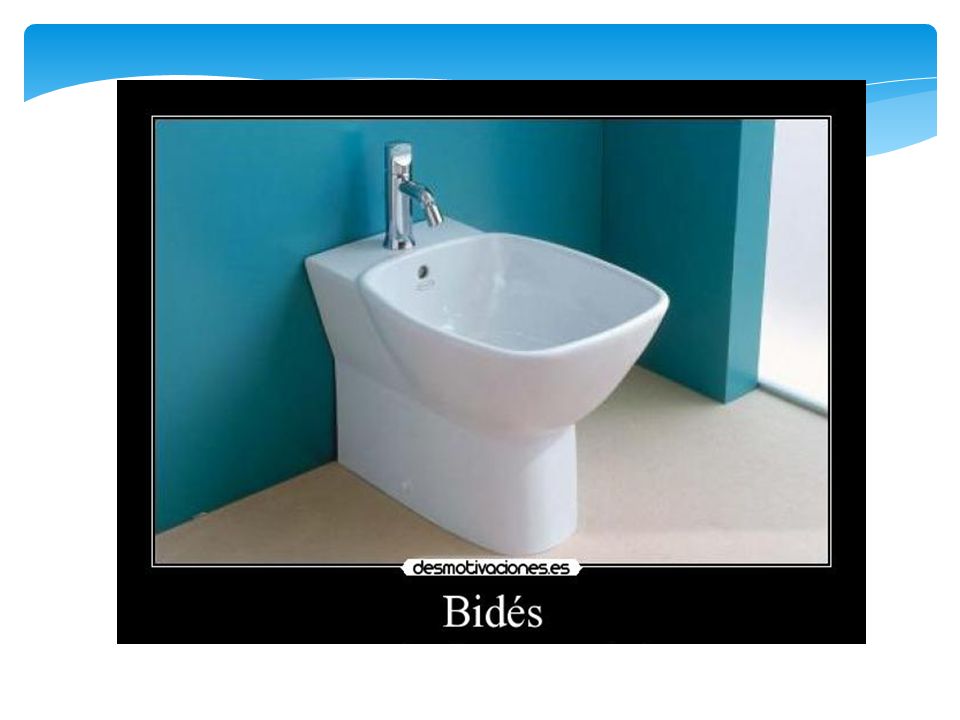

77 VIDES Estos aparatos sanitarios se destinan tanto para la higiene íntima masculina como para la femenina

78

79

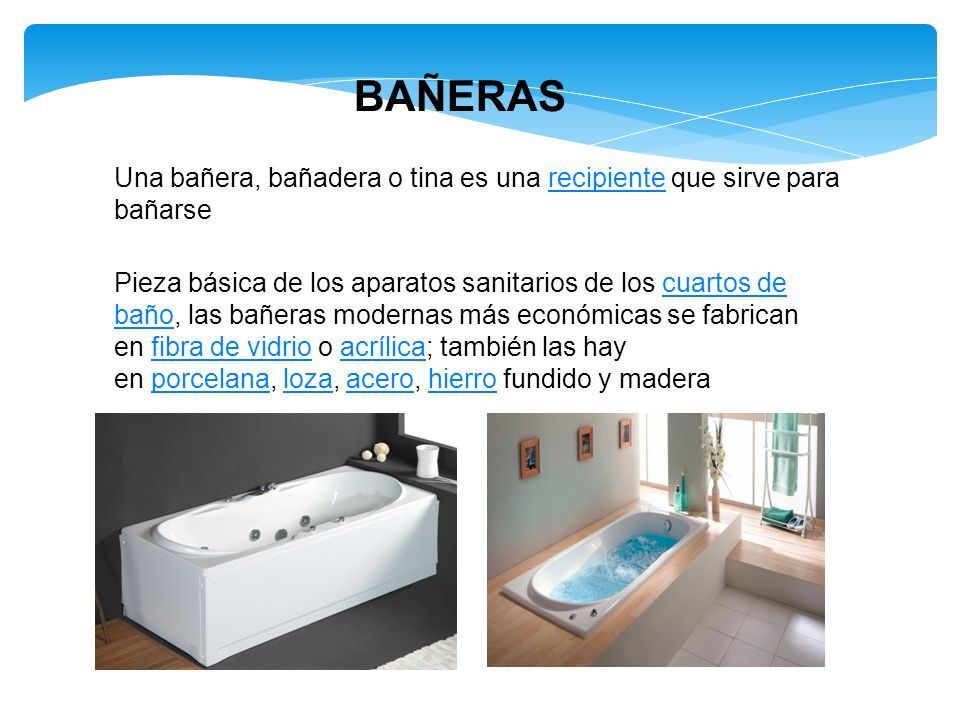

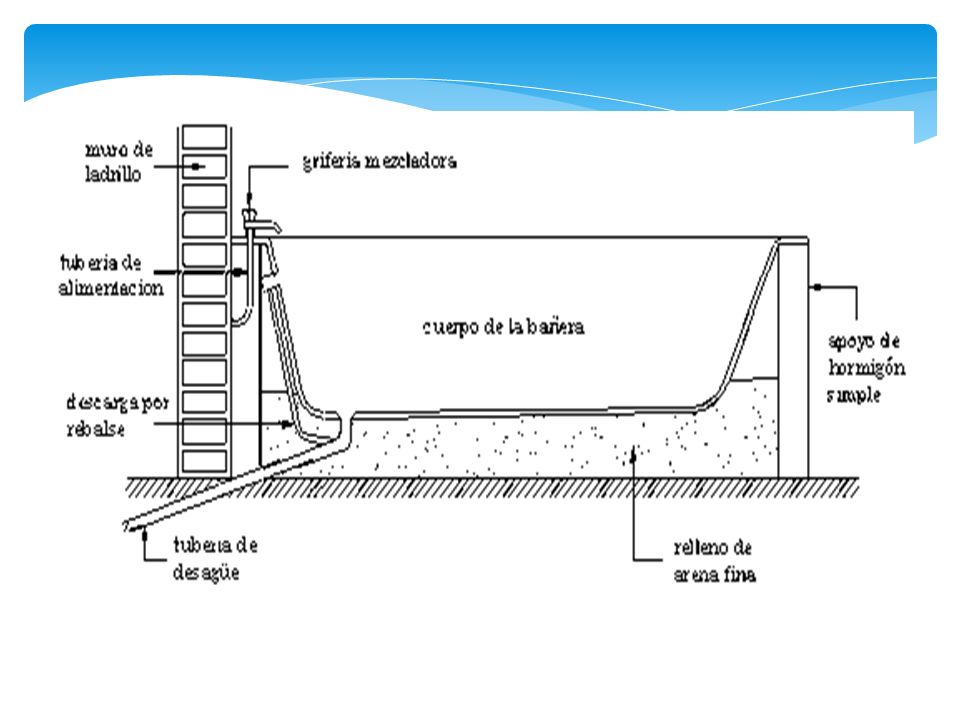

80 BAÑERAS Una bañera, bañadera o tina es una recipiente que sirve para bañarserecipiente Pieza básica de los aparatos sanitarios de los cuartos de baño, las bañeras modernas más económicas se fabrican en fibra de vidrio o acrílica; también las hay en porcelana, loza, acero, hierro fundido y maderacuartos de bañofibra de vidrioacrílicaporcelanalozaacerohierro

81

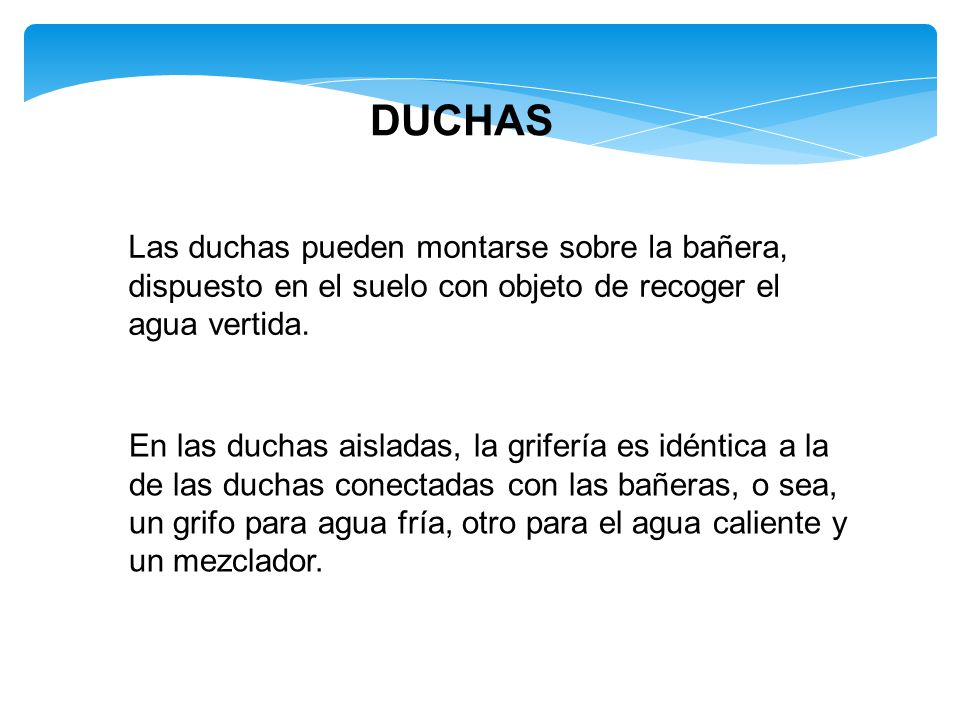

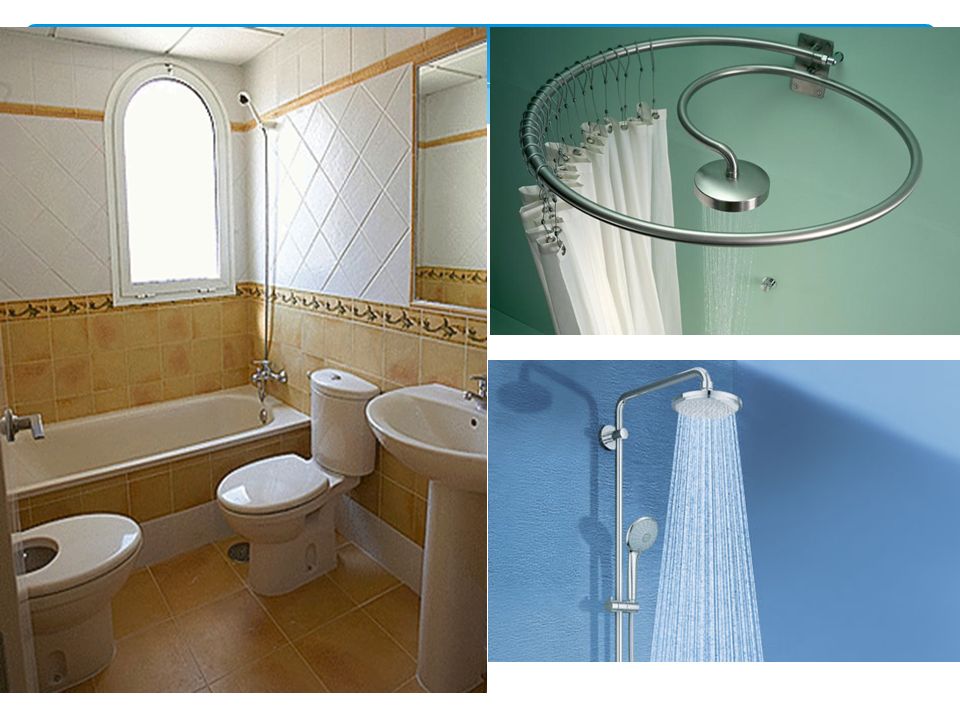

82 DUCHAS Las duchas pueden montarse sobre la bañera, dispuesto en el suelo con objeto de recoger el agua vertida. En las duchas aisladas, la grifería es idéntica a la de las duchas conectadas con las bañeras, o sea, un grifo para agua fría, otro para el agua caliente y un mezclador.

83

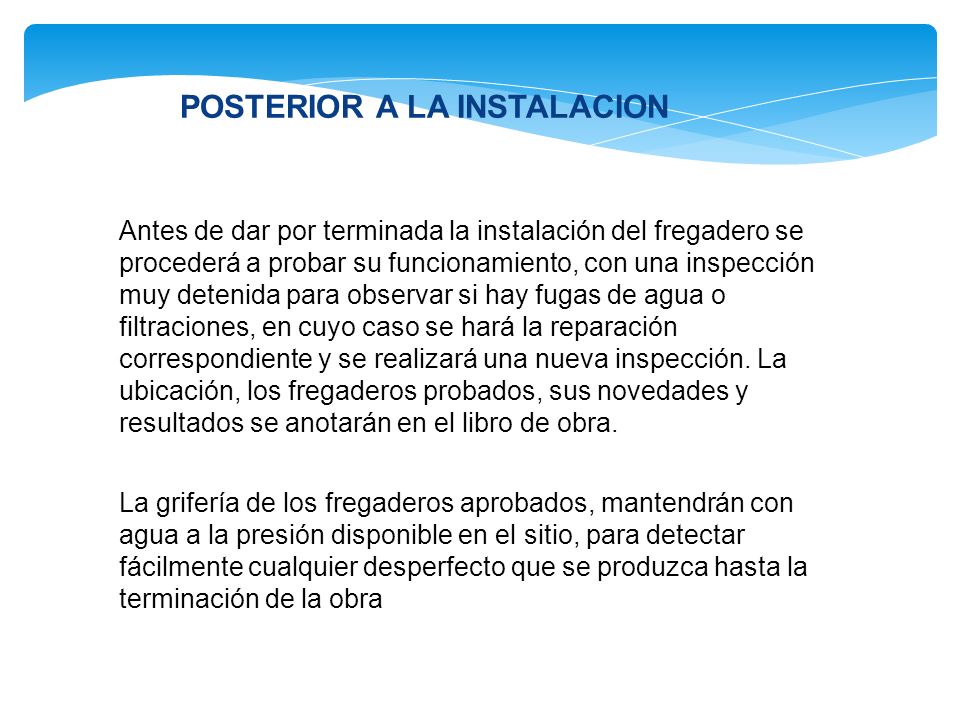

84 POSTERIOR A LA INSTALACION Antes de dar por terminada la instalación del fregadero se procederá a probar su funcionamiento, con una inspección muy detenida para observar si hay fugas de agua o filtraciones, en cuyo caso se hará la reparación correspondiente y se realizará una nueva inspección. La ubicación, los fregaderos probados, sus novedades y resultados se anotarán en el libro de obra. La grifería de los fregaderos aprobados, mantendrán con agua a la presión disponible en el sitio, para detectar fácilmente cualquier desperfecto que se produzca hasta la terminación de la obra

85

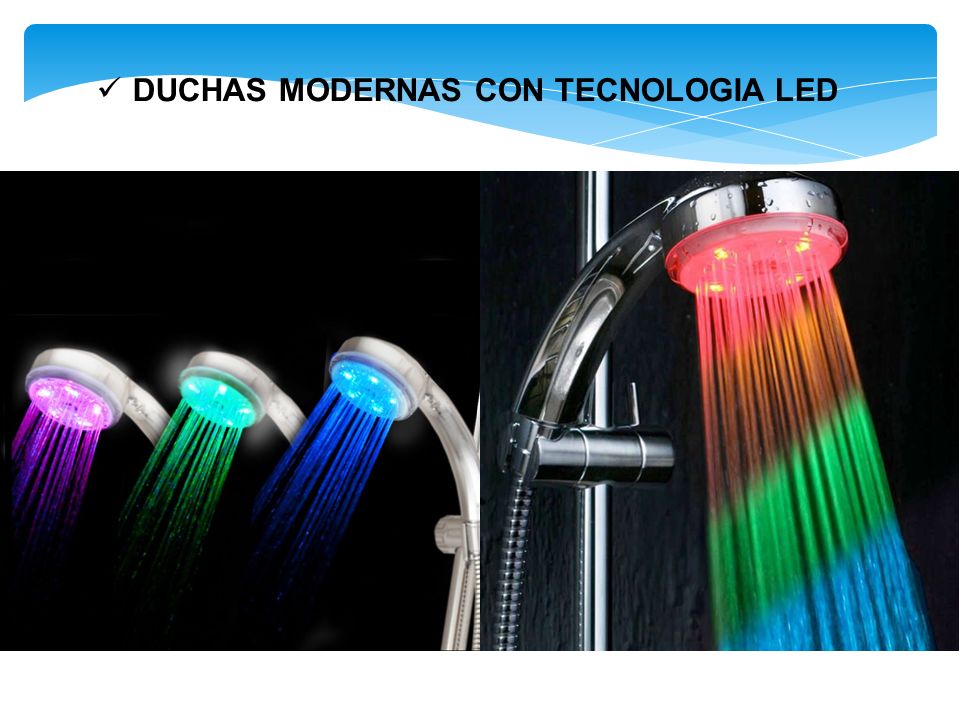

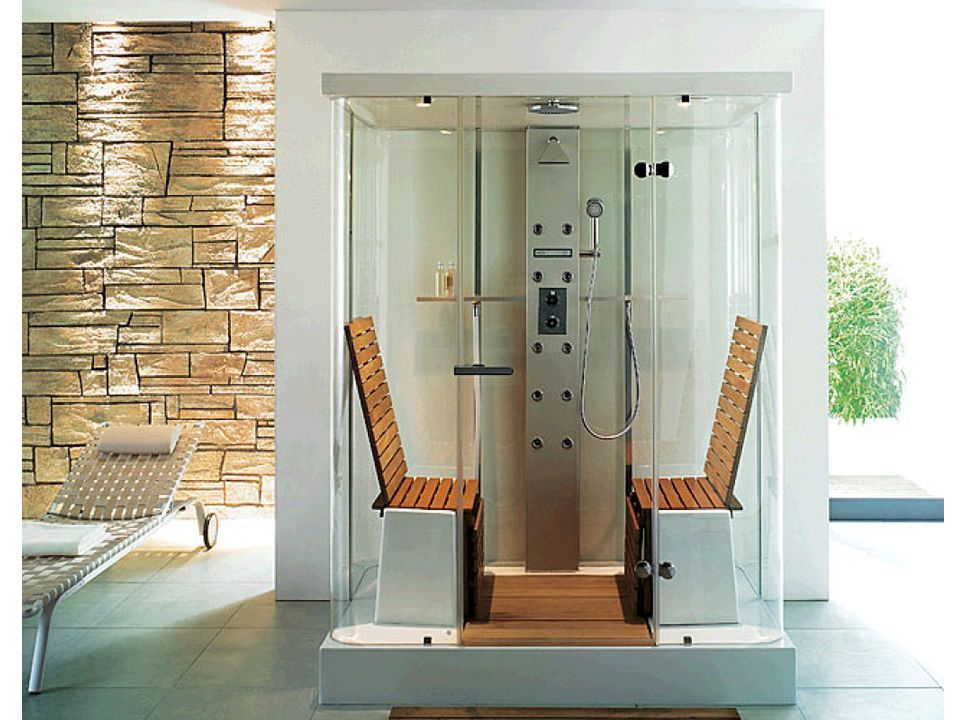

86 DUCHAS MODERNAS CON TECNOLOGIA LED
