1 Metodología de manejo del saneamiento en la zona rural

2 Metodología de manejo del saneamiento en la zona rural
Elementos constitutivos del saneamiento en la zona rural Pretratamiento (Tanque séptico por ejemplo) Tratamiento (Campo de infiltración por ejemplo) La realidad en la zona de estudio muestra que la mayoría de las habitaciones poseen solo sistemas de pretratamiento (pozo séptico) Metodología de manejo del saneamiento en la zona rural

3 Metodología de manejo del saneamiento en la zona rural

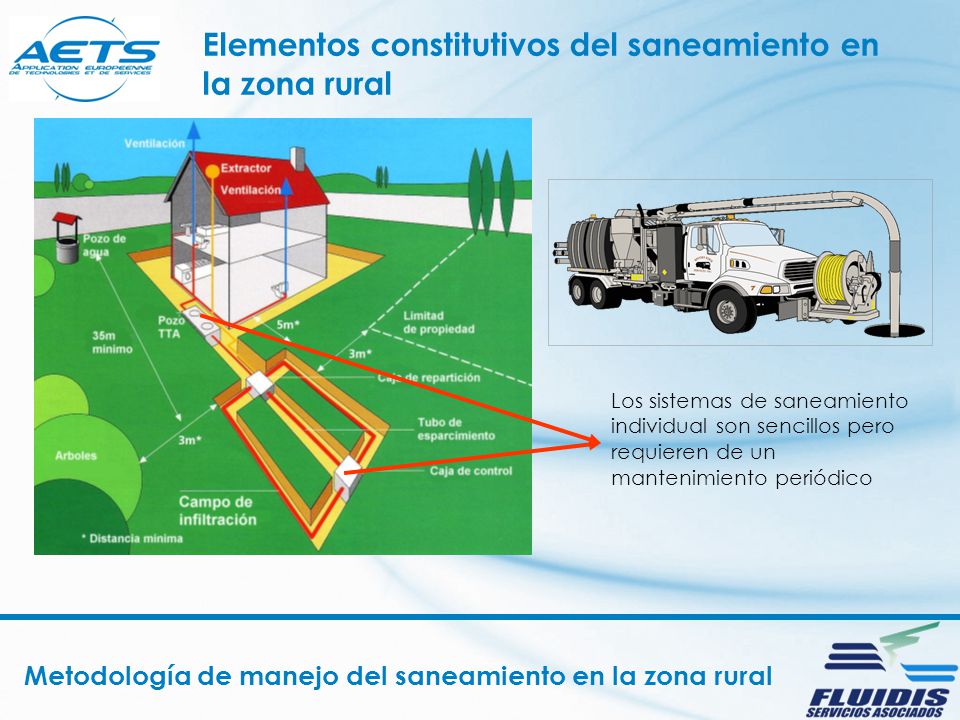

Elementos constitutivos del saneamiento en la zona rural Los sistemas de saneamiento individual son sencillos pero requieren de un mantenimiento periódico Metodología de manejo del saneamiento en la zona rural

4 Metodología de manejo del saneamiento en la zona rural

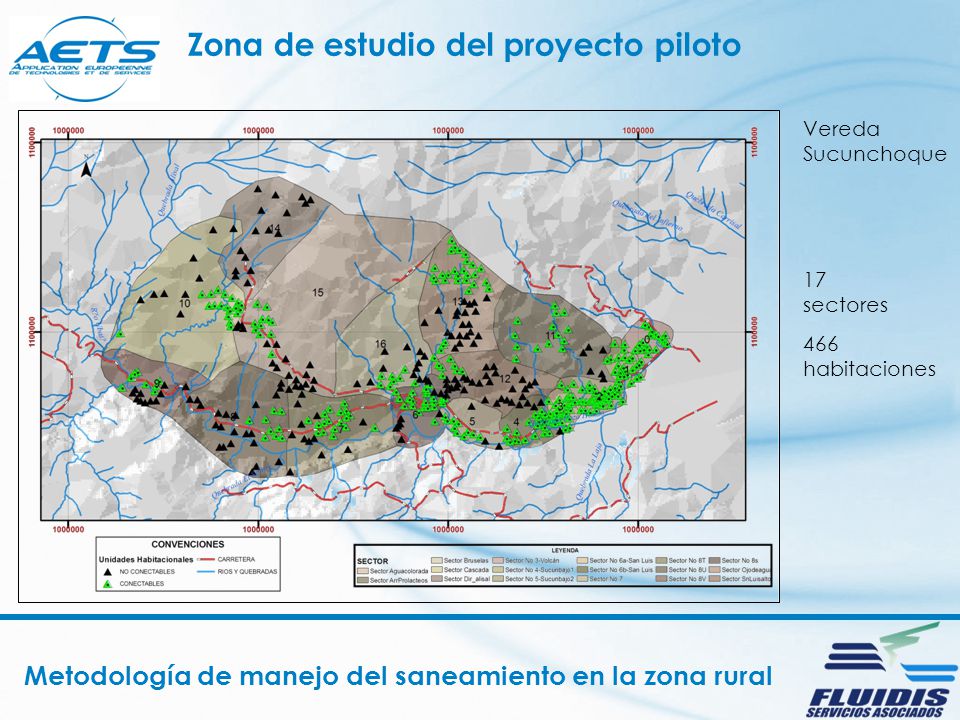

Zona de estudio del proyecto piloto Vereda Sucunchoque sectores 466 habitaciones Metodología de manejo del saneamiento en la zona rural

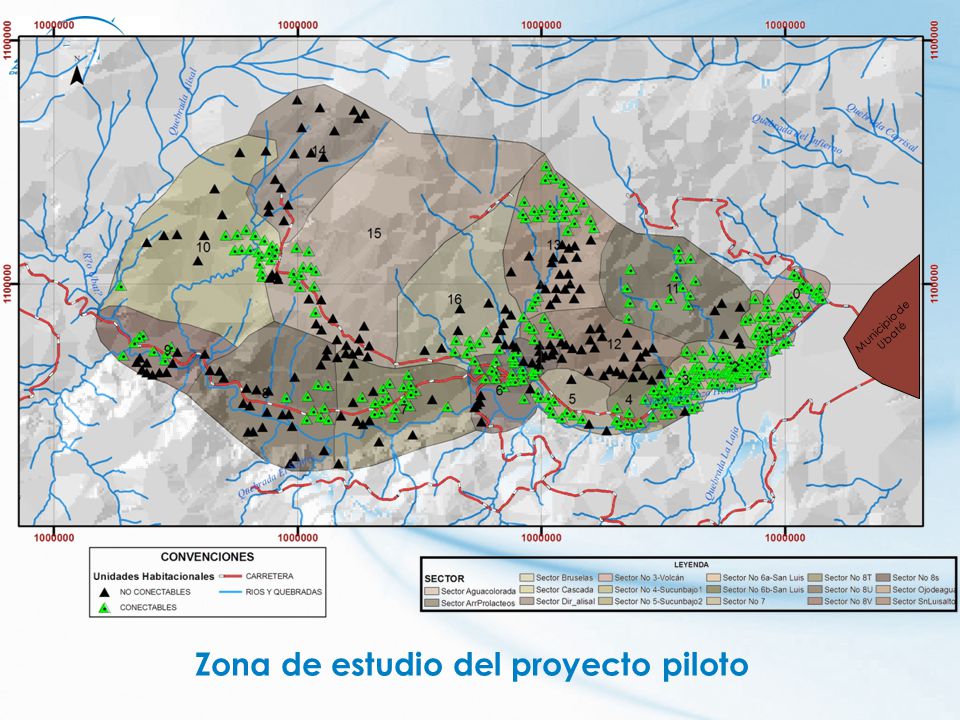

5 Zona de estudio del proyecto piloto
Municipio de Ubaté Zona de estudio del proyecto piloto

6 Metodología de manejo del saneamiento en la zona rural

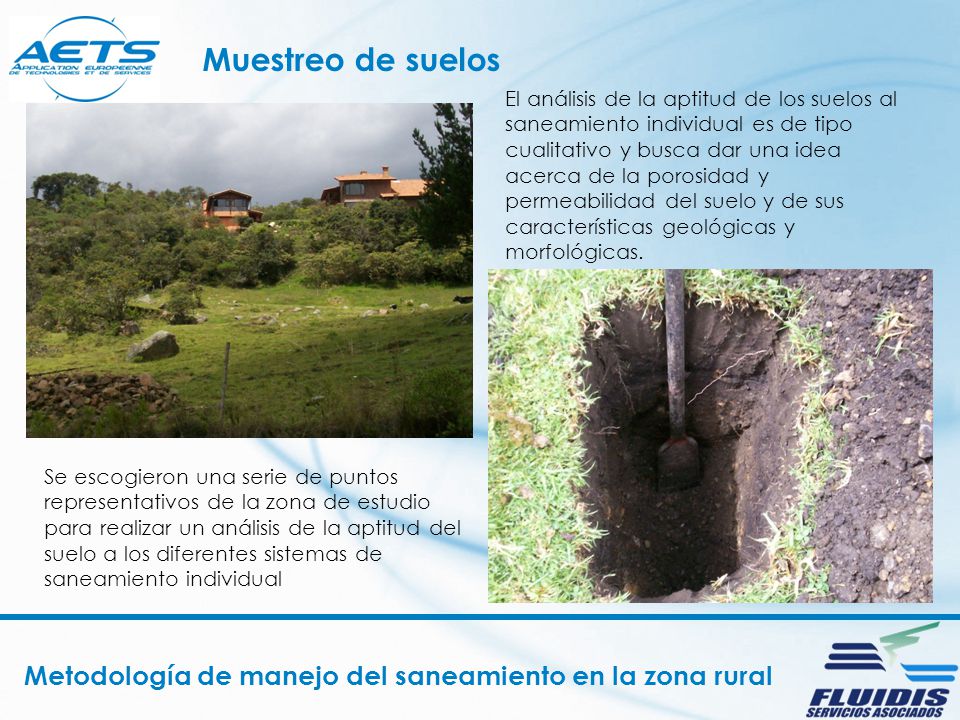

Muestreo de suelos El análisis de la aptitud de los suelos al saneamiento individual es de tipo cualitativo y busca dar una idea acerca de la porosidad y permeabilidad del suelo y de sus características geológicas y morfológicas. Se escogieron una serie de puntos representativos de la zona de estudio para realizar un análisis de la aptitud del suelo a los diferentes sistemas de saneamiento individual Metodología de manejo del saneamiento en la zona rural

7 Metodología de manejo del saneamiento en la zona rural

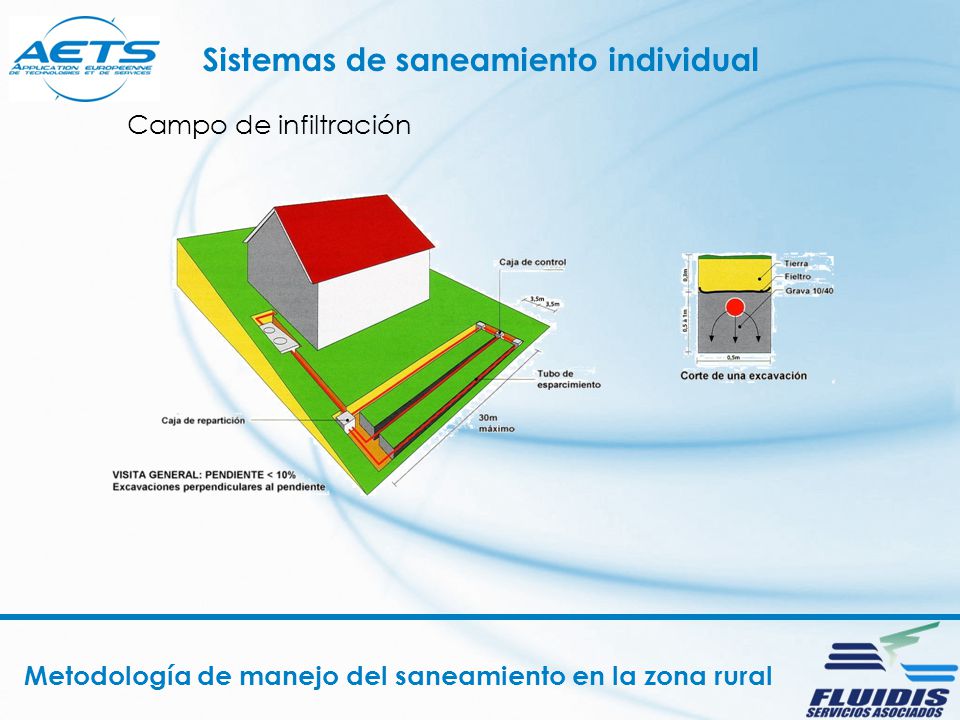

Sistemas de saneamiento individual Campo de infiltración Metodología de manejo del saneamiento en la zona rural

8 Metodología de manejo del saneamiento en la zona rural

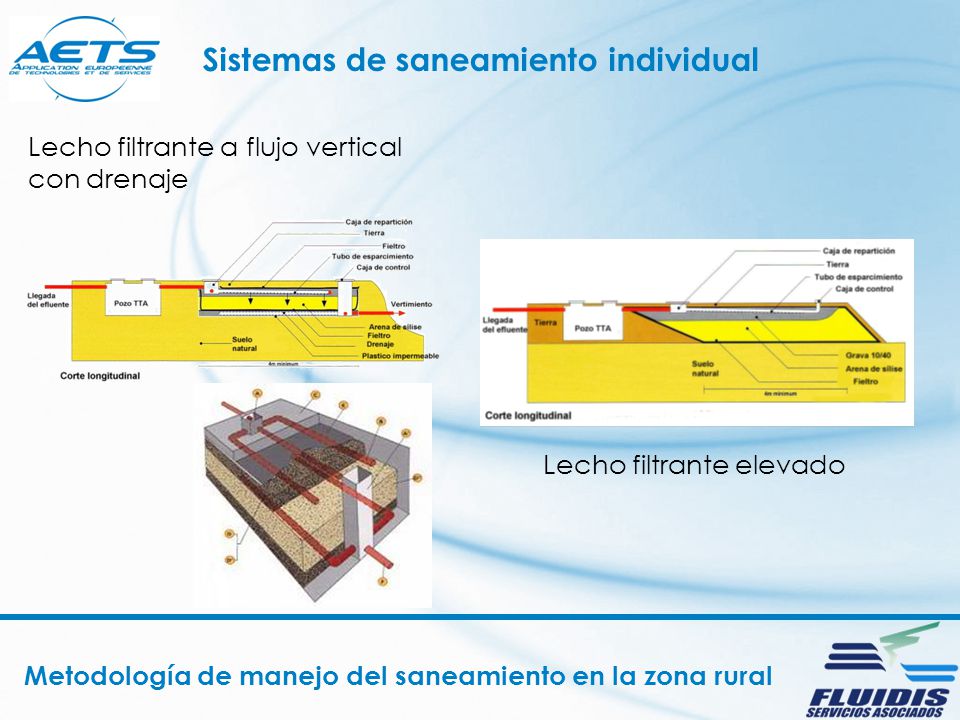

Sistemas de saneamiento individual Lecho filtrante a flujo vertical con drenaje Lecho filtrante elevado Metodología de manejo del saneamiento en la zona rural

9 Metodología de manejo del saneamiento en la zona rural

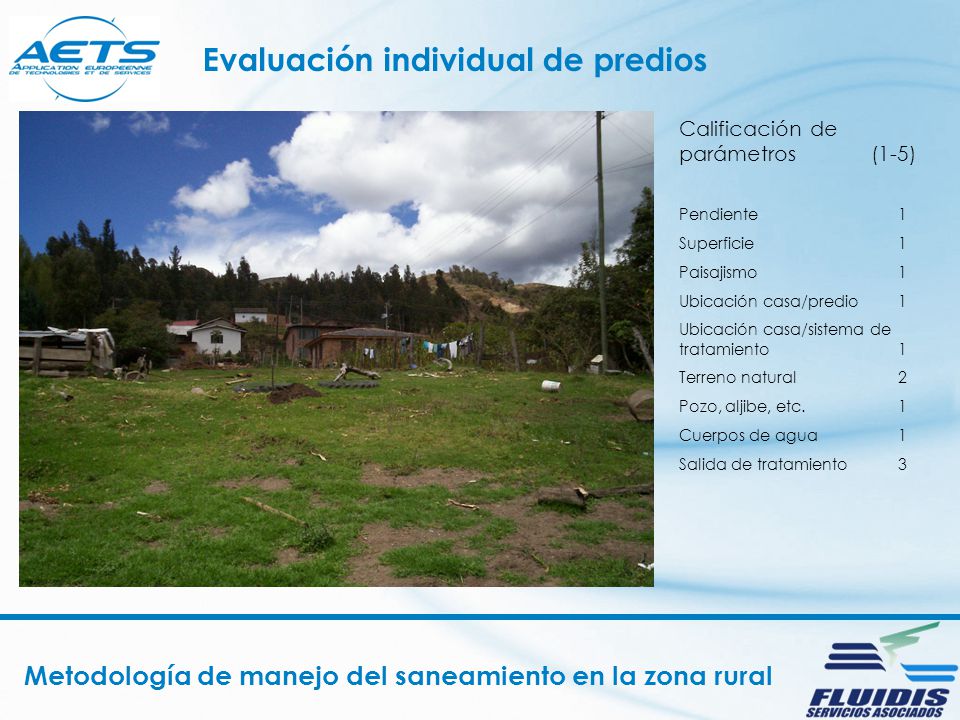

Evaluación individual de predios Calificación de parámetros (1-5) Pendiente Superficie Paisajismo Ubicación casa/predio Ubicación casa/sistema de tratamiento Terreno natural Pozo, aljibe, etc Cuerpos de agua Salida de tratamiento Metodología de manejo del saneamiento en la zona rural

10 Metodología de manejo del saneamiento en la zona rural

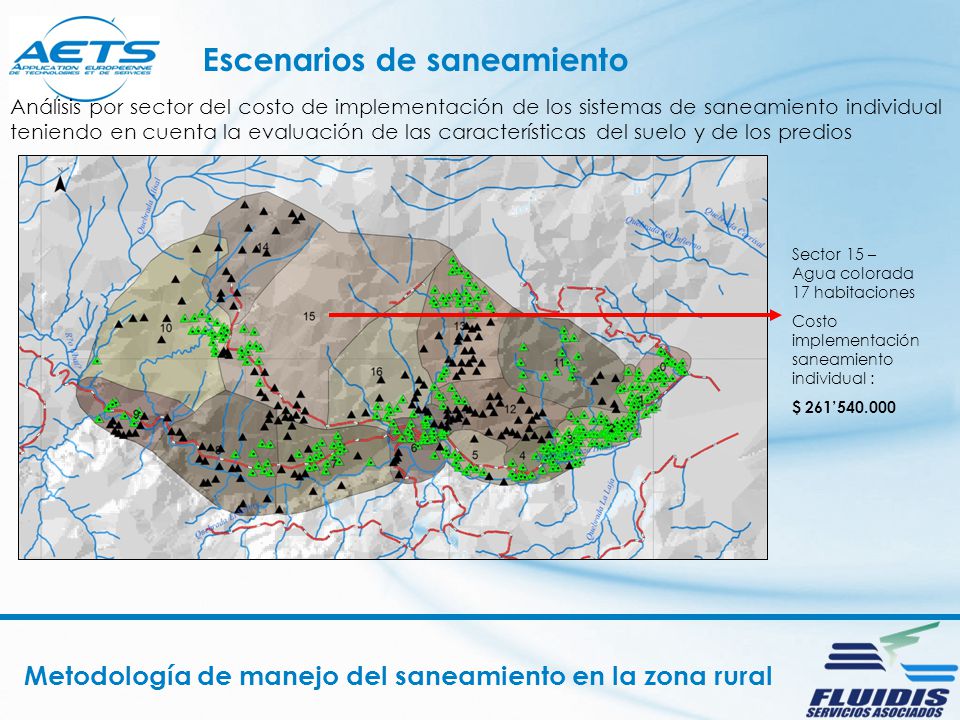

Escenarios de saneamiento Análisis por sector del costo de implementación de los sistemas de saneamiento individual teniendo en cuenta la evaluación de las características del suelo y de los predios Sector 15 – Agua colorada 17 habitaciones Costo implementación saneamiento individual : $ 261’ Metodología de manejo del saneamiento en la zona rural

11 Metodología de manejo del saneamiento en la zona rural

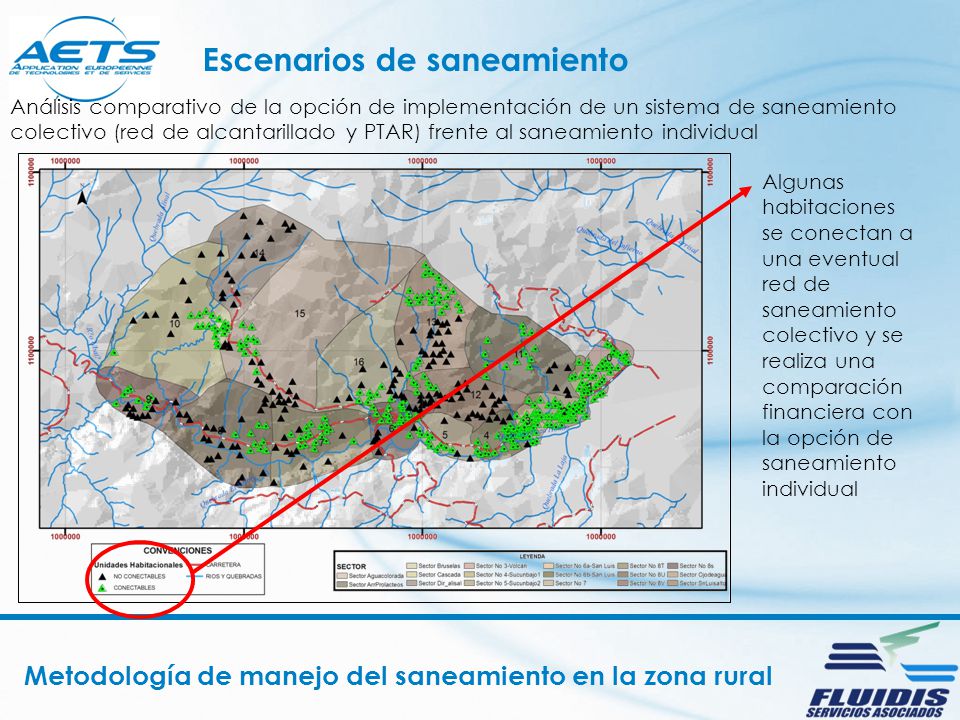

Escenarios de saneamiento Análisis comparativo de la opción de implementación de un sistema de saneamiento colectivo (red de alcantarillado y PTAR) frente al saneamiento individual Algunas habitaciones se conectan a una eventual red de saneamiento colectivo y se realiza una comparación financiera con la opción de saneamiento individual Metodología de manejo del saneamiento en la zona rural

12 Metodología de manejo del saneamiento en la zona rural

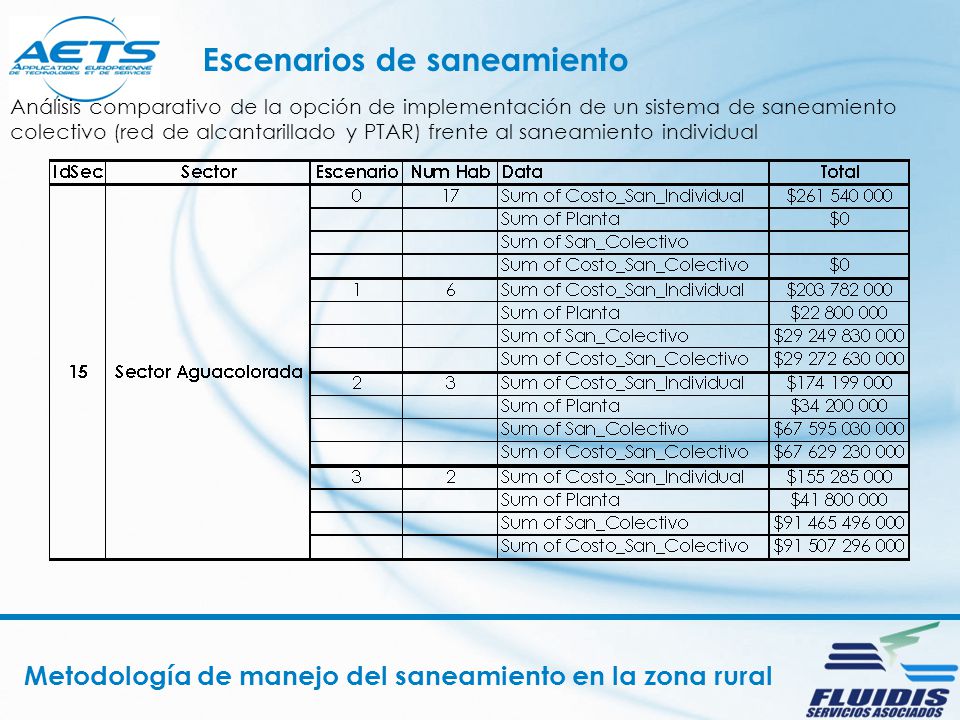

Escenarios de saneamiento Análisis comparativo de la opción de implementación de un sistema de saneamiento colectivo (red de alcantarillado y PTAR) frente al saneamiento individual Metodología de manejo del saneamiento en la zona rural

13 Metodología de manejo del saneamiento en la zona rural
Gracias… Metodología de manejo del saneamiento en la zona rural
