1 Casos de Uso Análisis de requisitos con casos de uso

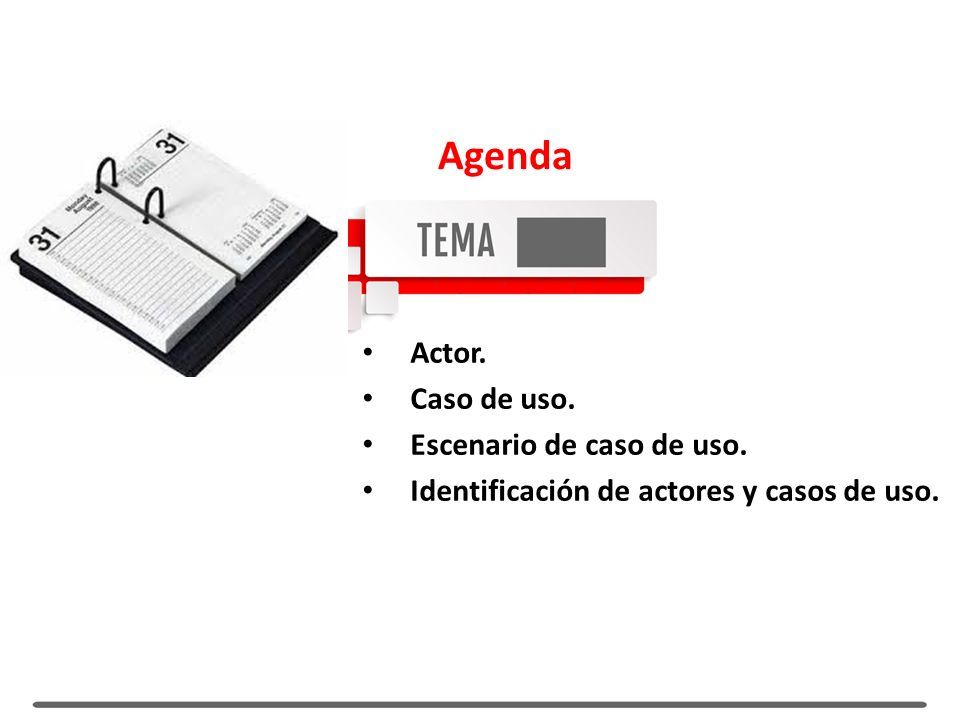

2 Agenda Actor. Caso de uso. Escenario de caso de uso. Identificación de actores y casos de uso.

3 WORKFLOW Objetivo: Llegar a un acuerdo sobre el problema a resolver y proponer las características del sistema Entregable principal: Visión UNIDAD 2

4 WORKFLOW Objetivo: Llegar a un acuerdo sobre el alcance del sistema y se describen los principales requisitos Entregable principal: Especificaciones suplementarias. Modelo de casos de uso del sistema. UNIDAD 3

5 WORKFLOW Objetivo: Refinar los requisitos a fin de llegar a un consenso sobre el alcance del sistema. Entregable principal: Especificaciones de los casos de uso del sistema. UNIDAD 4

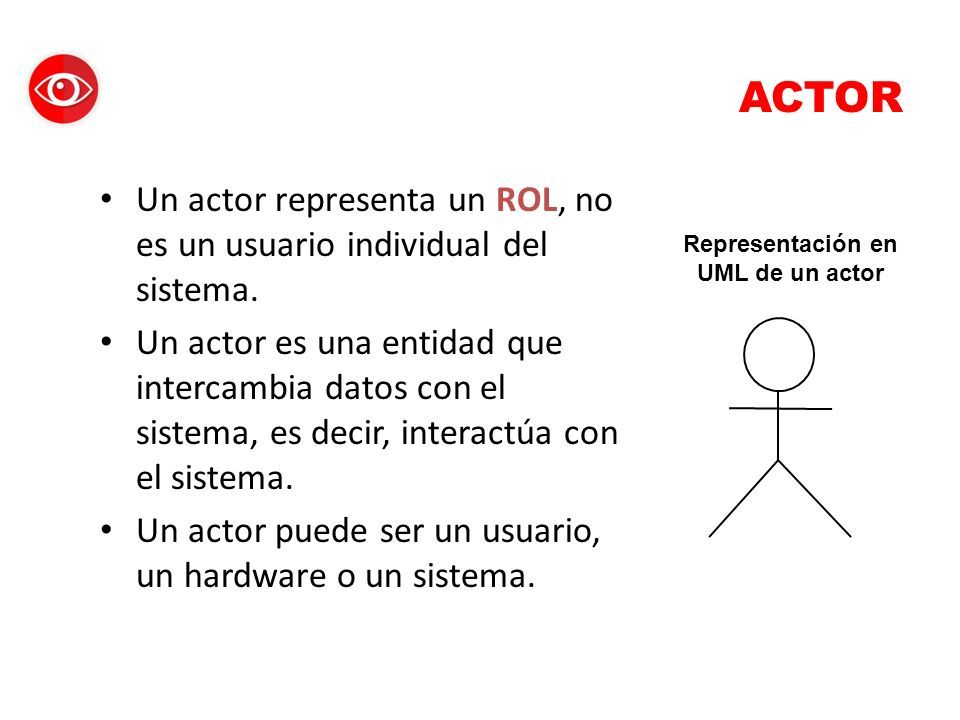

6 ACTOR Un actor representa un ROL, no es un usuario individual del sistema. Un actor es una entidad que intercambia datos con el sistema, es decir, interactúa con el sistema. Un actor puede ser un usuario, un hardware o un sistema. Representación en UML de un actor

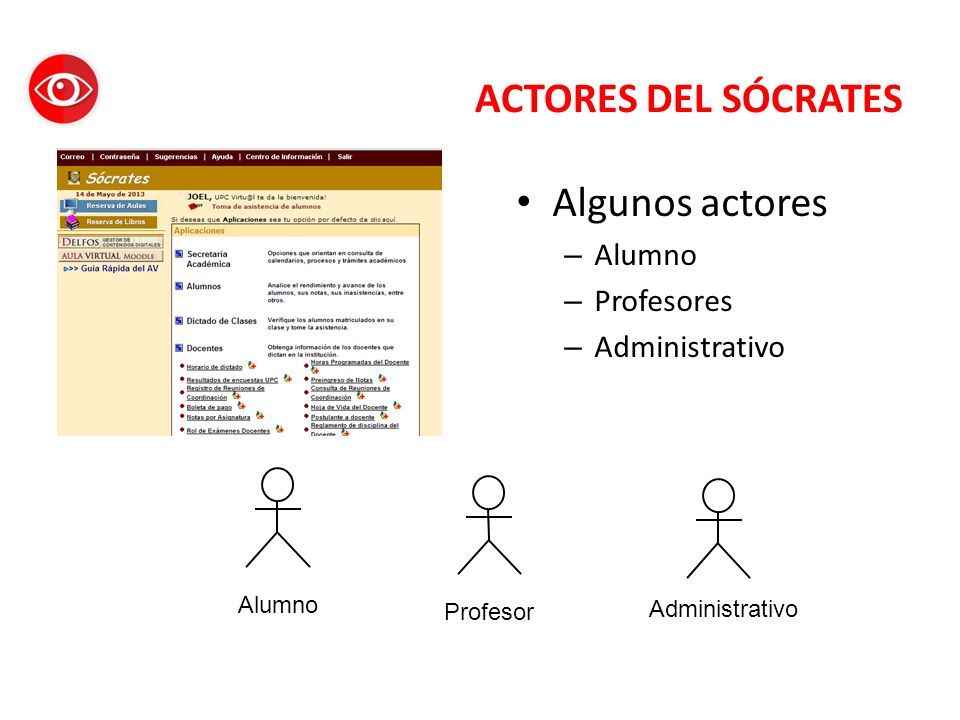

7 ACTORES DEL SÓCRATES Algunos actores – Alumno – Profesores – Administrativo Alumno Profesor Administrativo

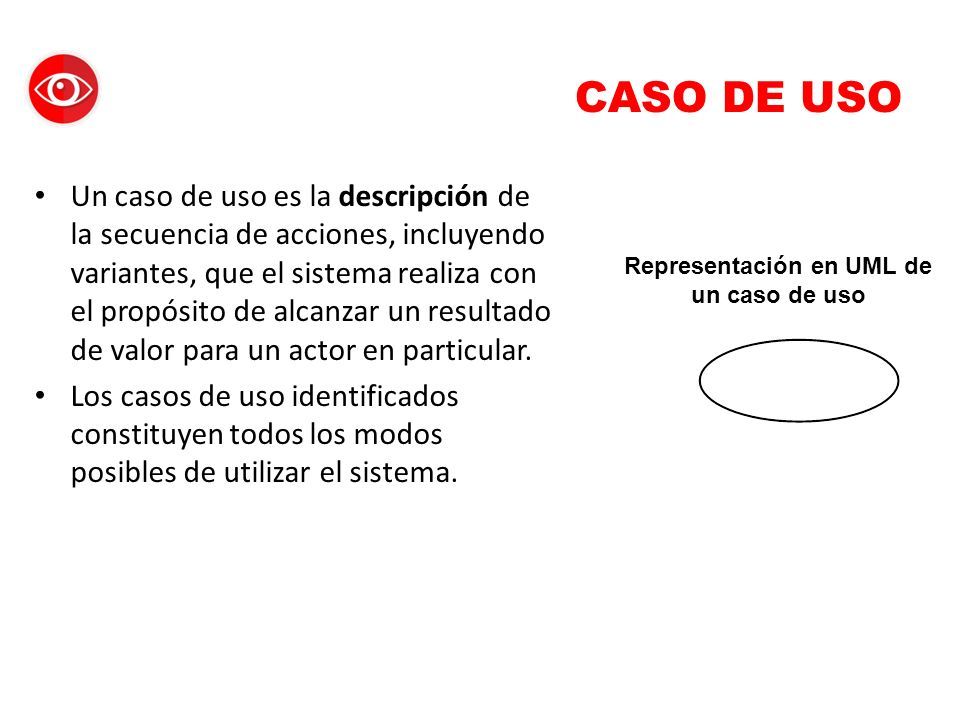

8 CASO DE USO Un caso de uso es la descripción de la secuencia de acciones, incluyendo variantes, que el sistema realiza con el propósito de alcanzar un resultado de valor para un actor en particular. Los casos de uso identificados constituyen todos los modos posibles de utilizar el sistema. Representación en UML de un caso de uso

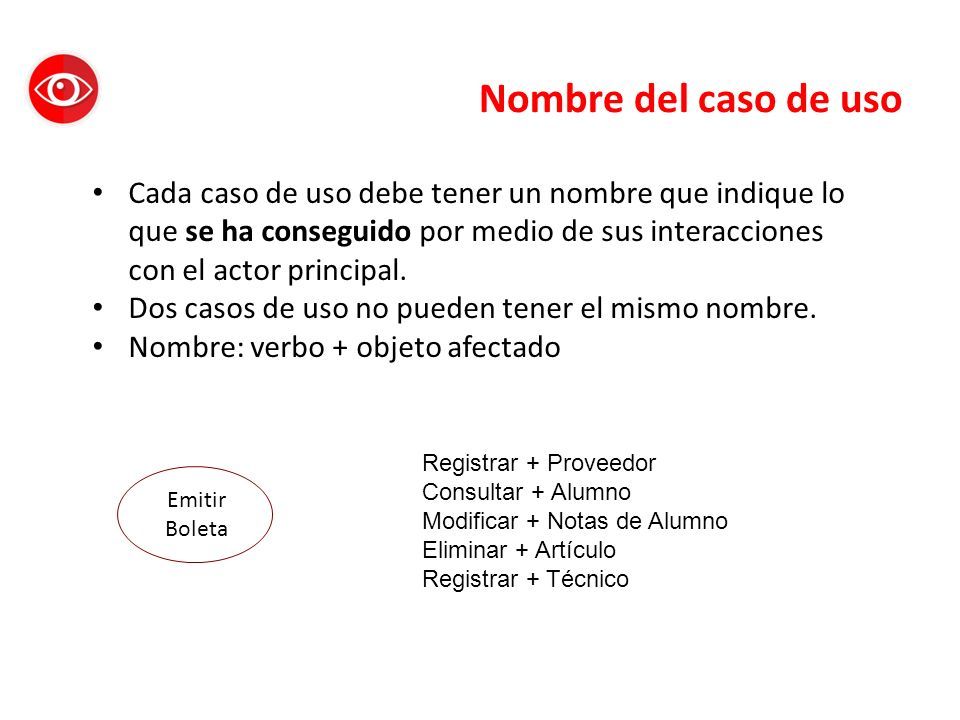

9 Nombre del caso de uso Cada caso de uso debe tener un nombre que indique lo que se ha conseguido por medio de sus interacciones con el actor principal. Dos casos de uso no pueden tener el mismo nombre. Nombre: verbo + objeto afectado Emitir Boleta Registrar + Proveedor Consultar + Alumno Modificar + Notas de Alumno Eliminar + Artículo Registrar + Técnico

10 EJEMPLO DE CASO DE USO Nombre: Registrar notas Descripción: – El caso de uso comienza cuando el profesor selecciona la opción “Registrar notas”. – El sistema muestra las modalidades de estudio y los ciclos académicos. – El profesor selecciona la modalidad de estudio y el ciclo académico. – El sistema muestra las asignaturas que dicta el profesor. – El profesor selecciona la asignatura. – El sistema muestra la secciones de la asignatura seleccionada. – El profesor selecciona la sección. – El sistema muestra los grupos para la sección seleccionada. – El profesor selecciona el grupo.

11 EJEMPLO DE CASO DE USO Nombre: Registrar notas Descripción (continuación): – El sistema muestra los tipos de prueba para la asignatura. – El profesor selecciona el tipo de prueba – El sistema muestra los números de las pruebas según el tipo de prueba. – El profesor selecciona el número de prueba. – El sistema presenta un formulario para el ingreso de las notas. Para cada alumno muestra: código del alumno, apellidos y nombre, estado de la matrícula y un casilla para el ingreso de las notas. – El profesor ingresa la nota de cada alumno. – El profesor indica al sistema que registre las notas. – El sistema registra las notas y el caso de uso finaliza.

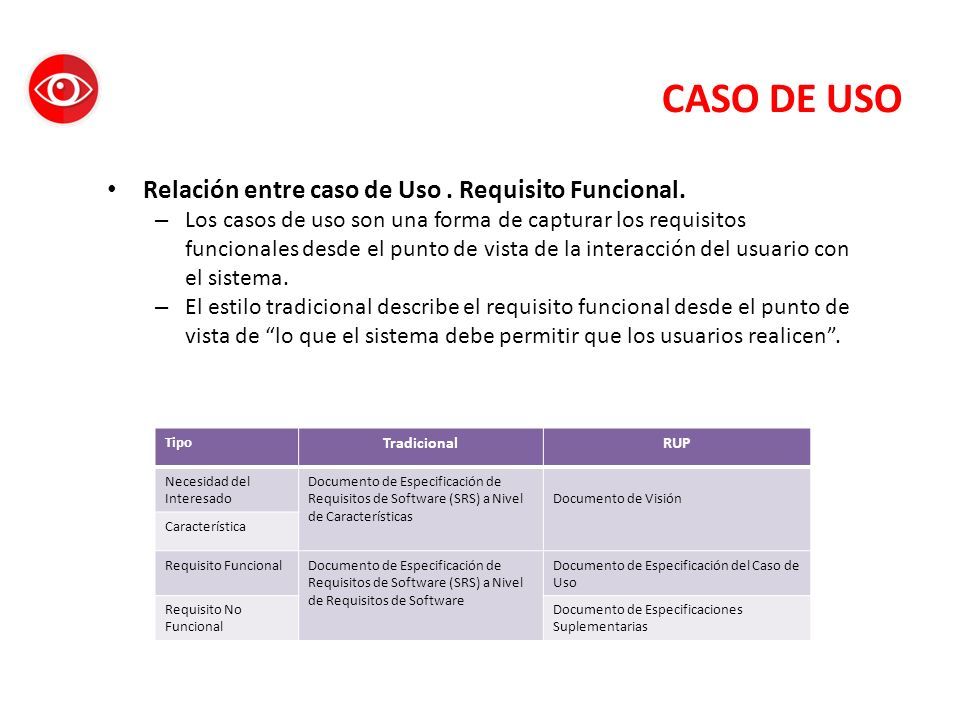

12 CASO DE USO Relación entre caso de Uso. Requisito Funcional. – Los casos de uso son una forma de capturar los requisitos funcionales desde el punto de vista de la interacción del usuario con el sistema. – El estilo tradicional describe el requisito funcional desde el punto de vista de “lo que el sistema debe permitir que los usuarios realicen”. Tipo TradicionalRUP Necesidad del Interesado Documento de Especificación de Requisitos de Software (SRS) a Nivel de Características Documento de Visión Característica Requisito FuncionalDocumento de Especificación de Requisitos de Software (SRS) a Nivel de Requisitos de Software Documento de Especificación del Caso de Uso Requisito No Funcional Documento de Especificaciones Suplementarias

13 ESCENARIO DE CASO DE USO Es una secuencia específica de acciones dentro del flujo del caso de uso. Escenarios: – Escenario principal Ingreso con credenciales de usuario válidas – Escenarios de excepción Ingreso con credenciales de usuario no válidas Tres intentos de ingreso con credenciales no válidas Recuperar contraseña

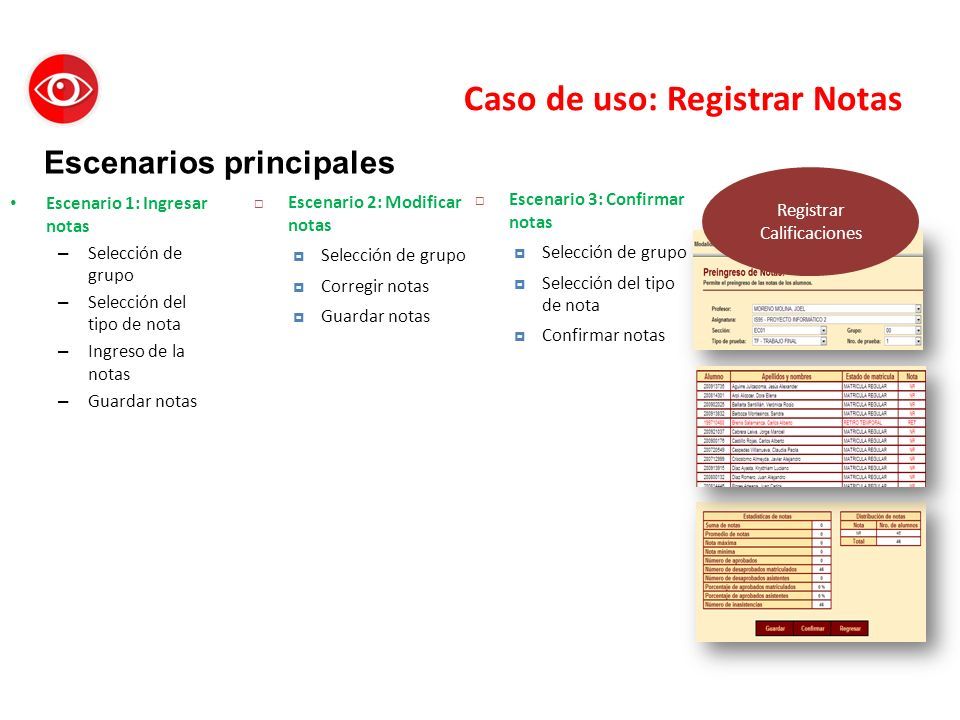

14 Caso de uso: Registrar Notas Escenario 1: Ingresar notas – Selección de grupo – Selección del tipo de nota – Ingreso de la notas – Guardar notas  Escenario 3: Confirmar notas  Selección de grupo  Selección del tipo de nota  Confirmar notas  Escenario 2: Modificar notas  Selección de grupo  Corregir notas  Guardar notas Escenarios principales Registrar Calificaciones

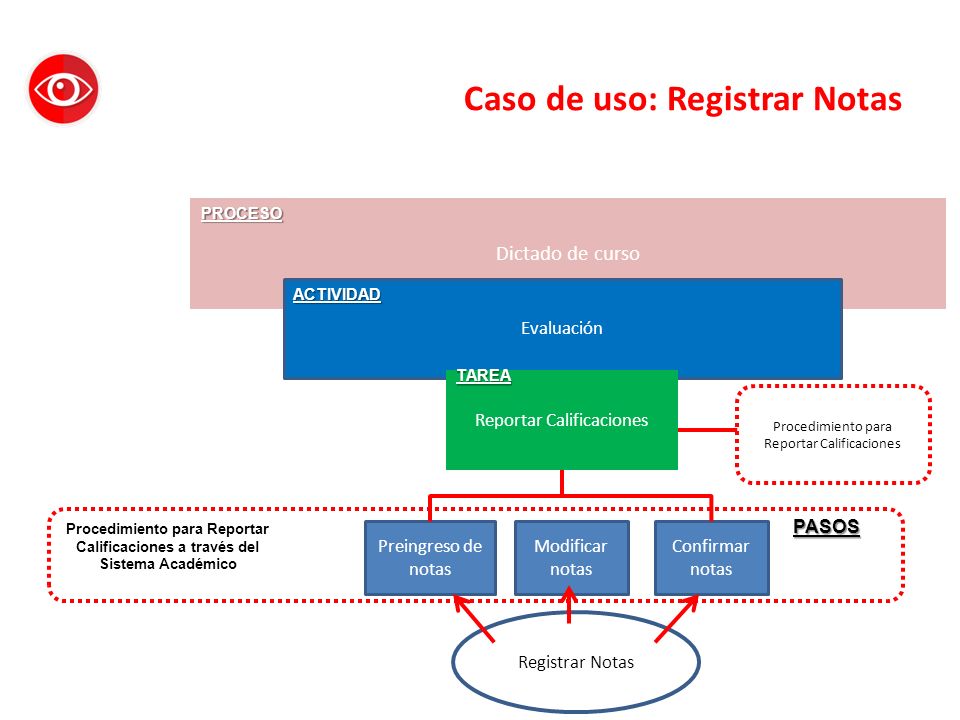

15 Caso de uso: Registrar Notas Dictado de curso Registrar Notas Preingreso de notas Modificar notas Confirmar notas Evaluación PROCESO ACTIVIDAD Reportar CalificacionesTAREA Procedimiento para Reportar Calificaciones a través del Sistema Académico Procedimiento para Reportar Calificaciones PASOS

16 ALGUNOS DE CASOS DE USO DEL SÓCRATES Profesor Registrar nota Consultar clase programada Consultar encuesta docente Diagrama de casos de uso

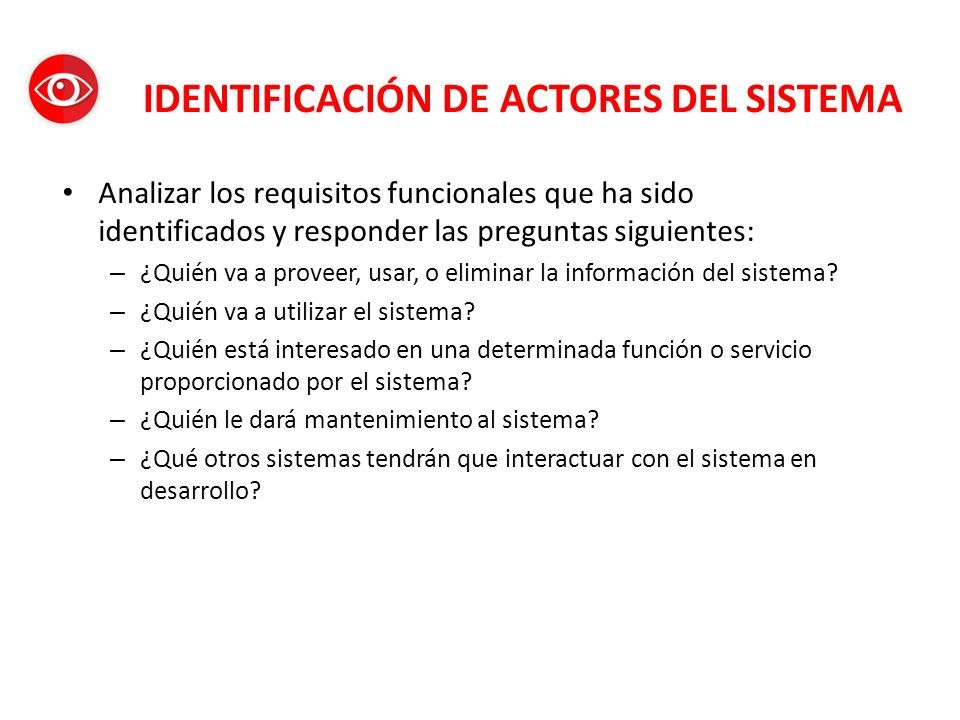

17 IDENTIFICACIÓN DE ACTORES DEL SISTEMA Analizar los requisitos funcionales que ha sido identificados y responder las preguntas siguientes: – ¿Quién va a proveer, usar, o eliminar la información del sistema? – ¿Quién va a utilizar el sistema? – ¿Quién está interesado en una determinada función o servicio proporcionado por el sistema? – ¿Quién le dará mantenimiento al sistema? – ¿Qué otros sistemas tendrán que interactuar con el sistema en desarrollo?

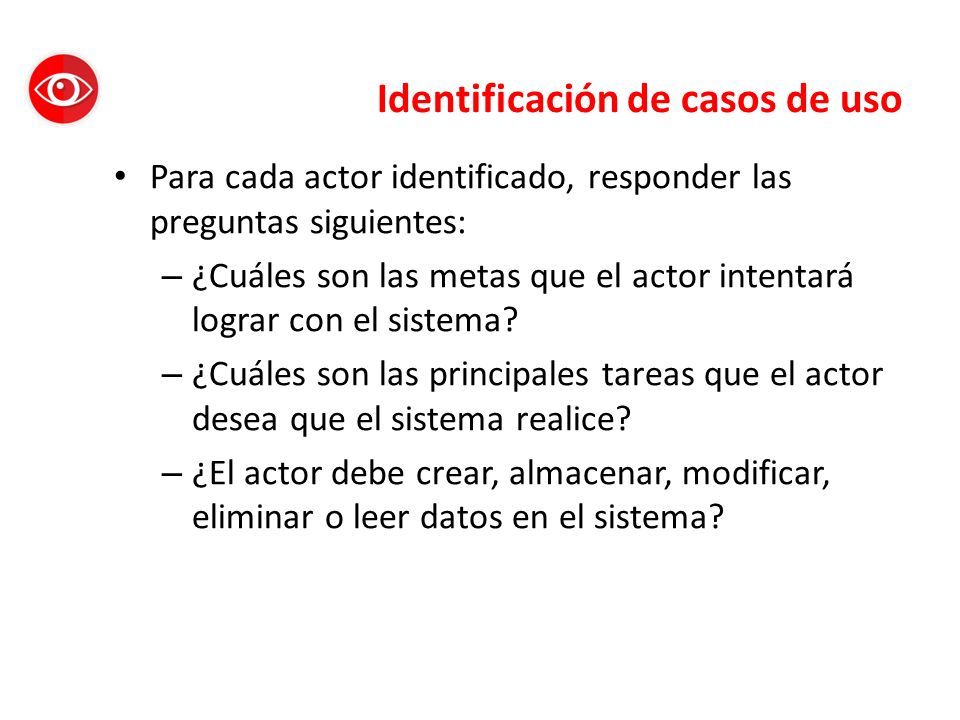

18 Identificación de casos de uso Para cada actor identificado, responder las preguntas siguientes: – ¿Cuáles son las metas que el actor intentará lograr con el sistema? – ¿Cuáles son las principales tareas que el actor desea que el sistema realice? – ¿El actor debe crear, almacenar, modificar, eliminar o leer datos en el sistema?

19 TIPOS DE CASOS DE USO Orientados al negocio – Principales o core – Mantenimiento de datos maestros – Consulta de información – Mantenimiento de reglas de negocio Orientados a sistemas – Seguridad – Exportación e importación de datos – Configuración del sistema

20 Enlaces de interés TemaURL Identificación de actores y casos de usohttp://epf.eclipse.org/wikis/openup/prac tice.tech.use_case_driven_dev.base/guid ances/guidelines/identify_and_outline_a ctors_and_ucs_BB5516A9.html Diagrama de casos de usohttp://www.agilemodeling.com/artifacts/ useCaseDiagram.htm RUPhttp://www.michael- richardson.com/rup_classic/#core.base_r up/deliveryprocesses/classic_rup_A1035 2C7.html OpenUPhttp://epf.eclipse.org/wikis/openup/

21 Actividades de la unidad 3 Seman a ObjetivoSesión 1Sesión 2 5El alumno identifica correctamente casos de uso. Teoría: Actores y Casos de usoEjercicio Identificación de casos de uso a partir de un caso de estudio. 6El alumno identifica correctamente historias de usuarios Teoría: Historias de usuario.Ejercicio Identificación de historias de usuario partir de un caso de estudio. 7Evaluación. Control de lectura Revisión de avance Entrega y exposición de trabajos
