ELECTRICITAT
2
MAGNITUDS Voltatge Tensió V Volts (V) Intensitat I Ampers (A)
Entre dos punts Intensitat I Ampers (A) En un punt De + a - Resistència R Ohms (Ω) Segons material Proporcional a longitud Inversament prop a secció
3
ANALOGIA AMB AIGUA
4
ANALOGIA AMB AIGUA
5
LLEI D’OHM
6
LLEI D’OHM
7
POTÈNCIA Potència P Watts (W)
8
ASSOCIACIÓ D’ELEMENTS
Sèrie: Mateix corrent Distinta tensió Paral·lel: Mateixa tensió Distint corrent
9
ASSOCIACIÓ: GENERADORS
Sèrie: Sumen tensions 1.5v + 1.5v + 1.5v = 4.5v Paral·lel: Mateixa tensió (1.5v) Dura més
10
ASSOCIACIÓ: GENERADORS
11
ASSOCIACIÓ: GENERADORS
12
ASSOCIACIÓ: INTERRUPTORS
Sèrie: Cal encendre’ls tots Paral·lel: Amb encendre’n un n’hi ha prou
13
ASSOCIACIÓ: BOMBETES Sèrie: Paral·lel:
-Si una es fon l’altra no funciona -Fan menys llum Paral·lel: -Si una es fon l’altra funciona -Fa igual de llum
14
ASSOCIACIÓ: BOMBETES
15
ASSOCIACIÓ: RESISTÈNCIES
Paral·lel: Cal aplicar la fòrmula Sèrie: Cal sumar els ohms
16
MESURA Per mesurar les magnituds s’usen Voltímetre Amperímetre Òhmetre
(en paral·lel) (en sèrie) (desconnectat)
17
MESURA El multímetre (o tester) combina els tres
Voltímetre Amperímetre Òhmetre (en paral·lel) (en sèrie) (desconnectat)
18
EFECTES TÈRMICS Llei de Joule El corrent escalfa el conductor
Làmpada Fusible (protegeix enfront incandescent un curtcircuit)
19
EFECTES MAGNÈTICS - 1 El corrent origina un camp magnètic
Si el conductor és lineal, el camp és circular Si el conductor és circular, el camp és lineal
20
EFECTES MAGNÈTICS - 1 Les aplicacions són:
L’electroimant inclou un nucli fèrric al solenoide El trobem a: altaveus, timbre, trens de levitació magnètica, resonància magnètica, lector DVD i motors
21
MOTORS ELÈCTRICS Una espira amb corrent dins d’un camp magnètic es mou fins alinear-s’hi. En el motor es canvia la polaritat perquè sempre es mogui Lamel·les i escombretes
22
EFECTES MAGNÈTICS - 2 Un camp magnètic en moviment origina un corrent
23

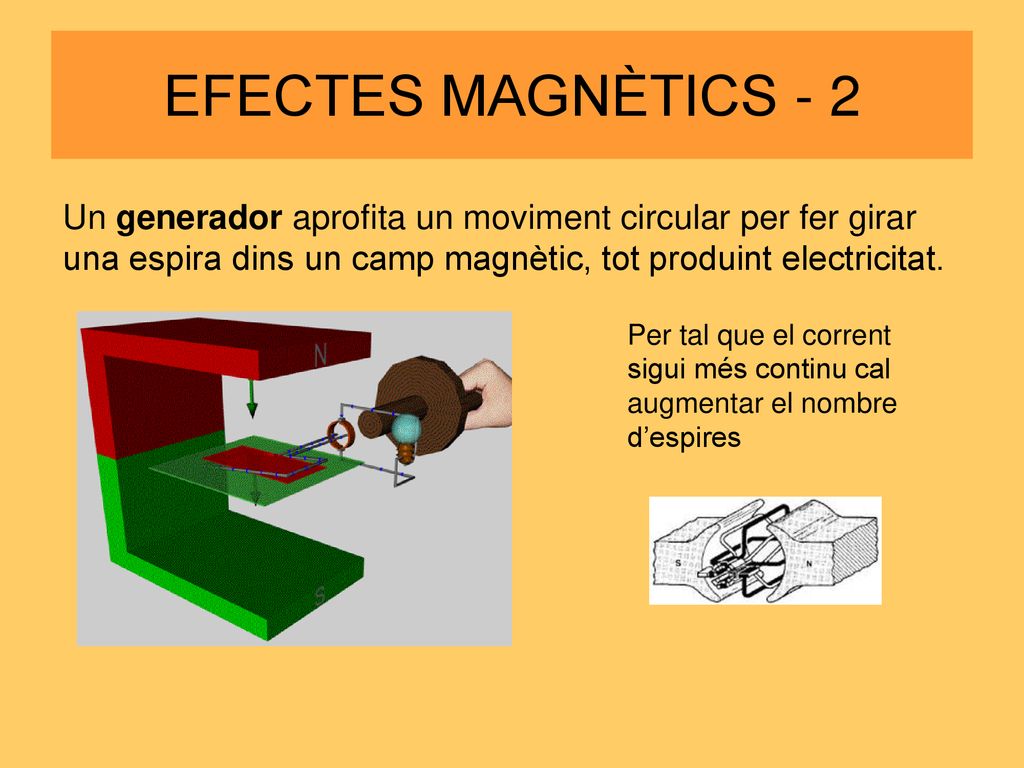

EFECTES MAGNÈTICS - 2 Un generador aprofita un moviment circular per fer girar una espira dins un camp magnètic, tot produint electricitat. Per tal que el corrent sigui més continu cal augmentar el nombre d’espires
