CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

Presentación del tema: "CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS"— Transcripción de la presentación:

1

2 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
LUIS ZEGARRA C. –LUIS YECKLE M. ABRIL 2017

3 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
SE HA MOSTRADO EN LA PRESENTACION ANTERIOR LAS CARACTERISTICAS ESTRUCTURALES DE EDIFICIOS PERUANOS DESDE EL 2012 HASTA LA FECHA. SE OBSERVA QUE PREVALECEN LOS SIGUIENTES CRITERIOS: NO EMPLEAR LOSAS DE TRANSFERENCIA POR SU CONOCIDO MAL COMPORTAMIENTO ANTE SOLICITACIONES SISMICAS. LAS ESTRUCTURAS DE DUCTILIDAD LIMITADA EMPLEARLAS SOLO EN EDIFICACIONES DE BAJA ALTURA, QUE PREFERENTEMENTE NO EXCEDAN DE 4 PISOS. EN EDIFICIOS ALTOS LAS ESTRUCTURAS SON PREFERENTEMENTE DEL TIPO DUAL.

4 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
LA NORMA SISMICA E.030 EN SU ARTICULO DICE LO SIGUIENTE:

5 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
EN ESTRUCTURAS DE SOLO PORTICOS ES MUY DIFICIL CONTROLAR LOS DESPLAZAMIENTOS HORIZONTALES EN CASO DE UN SISMO, SALVO CUANDO SE TIENEN MUY POCOS PISOS

6 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
UN TEMA QUE AUN NO ESTA RESUELTO EN NUESTROS EDIFICIOS DE CONCRETO ARMADO ES EL DE LA FISURACION POR CONTRACCION DE FRAGUA. ESTO MAS QUE UN TEMA DE DISEÑO ESTRUCTURAL ES UN TEMA DE CONSTRUCCION. EN LA DECADA DE LOS SESENTA O DE LOS SETENTA LA FISURACION POR CONTRACCION DE FRAGUA ERA POCO COMUN EN LAS EDIFICACIONES. EN LAS ULTIMAS DECADAS CASI NO HAY EDIFICIO QUE NO PRESENTE ESTE PROBLEMA. LA SOLUCION DE ESTE PROBLEMA EXIGE EL TRABAJO CONJUNTO DE LOS PROVEEDORES DE CONCRETO Y DE LOS CONSTRUCTORES.

7 QUE DEBEMOS ESPERAR EN EL FUTURO PARA LOS EDIFICIOS PERUANOS
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS QUE DEBEMOS ESPERAR EN EL FUTURO PARA LOS EDIFICIOS PERUANOS MAYOR DESARROLLO DE LA PREFABRICACION. En la actualidad el mayor campo de aplicación de la prefabricación es en el de viguetas prefabricadas para techos, con diversos tipos: viguetas pretensadas, viguetas con tablas de concreto donde se halla el refuerzo armado o pretensado y con estribos de conexión con el concreto a colocarse en obra, viguetas con fondo metálico que es a la vez el acero de refuerzo y que sube en los dos lados con un doblez que da la adherencia con el concreto a colocarse en obra. Todos estos tipos tienen un buen comportamiento estructural, pero es un horizonte muy limitado dentro del campo de la construcción de edificios.

8 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
EDIFICIOS DE MUCHA ALTURA Esperamos que en un futuro cercano se van a construir edificios de mucha altura en nuestro país. Esto va a hacer necesario plantear las alturas máximas convenientes para construir en concreto armado y en estructuras metálicas, así como el análisis de las formas estructurales mas adecuadas y el estudio de las vibraciones aceptables, cosa que no se considera en el país.

9 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
EN EDIFICIOS DE MUCHA ALTURA EMPLEANDO CONCRETO ARMADO SE HACE NECESARIO EL EMPLEO DE ACEROS DE ALTA RESISTENCIA, DE GRADO 75 Y 80 YA QUE EL ACERO QUE EMPLEAMOS ES DE GRAD0 60. LA NORMA E.060 CONCRETO ARMADO, SIN DECIRLO DIRECTAMENTE, PERMITE EL EMPLEO DE ESTOS ACEROS EN SU ARTICULO “El refuerzo con acero longitudinal y transversal en todos los elementos con responsabilidad sísmica será corrugado y deberá cumplir con las disposiciones de ASTM A706M”. Esta Norma en su articulo 1.2 autoriza el empleo de barras hasta de grado 80 (550 MPa). ES CONVENIENTE QUE LA REVISION DE LA NORMA E.060, QUE ESTA EN PROCESO, SE INDIQUE DIRECTAMENTE QUE ESTA PERMITIDO EL EMPLEO DE ESTOS ACEROS.

10 INFORME DEL NEHRP DE MARZO DE 2014
National Earthquake Hazards Reduction Program

11 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
ESTE INFORME INDICA EN SU ARTICULO 2.1 QUE EN EL JAPON, REFUERZO CON ESFUERZO DE FLUENCIA DE 100 KSI SE UTILIZA ACTUALMENTE EN EDIFICIOS PARA ELEMENTOS QUE RESISTEN ESFUERZOS SISMICOS.

12 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
ASOCIADO AL EMPLEO DE ACEROS DE ALTA RESISTENCIA VIENE EL EMPLEO DE CONCRETOS DE MAYOR RESISTENCIA QUE LO PERMITIDO POR LA NORMA E.060 VIGENTE. ESTA NORMA EN EL ARTICULO ESPECIFICA QUE EN ELEMENTOS RESISTENTES A FUERZAS INDUCIDAS POR SISMOS LA RESISTENCIA ESPECIFICADA EN COMPRESION DEL CONCRETO NO DEBE SER MAYOR QUE 55 MPa. LA NORMA ACI-318 NO PONE NINGUNA LIMITACION A LA RESISTENCIA DEL CONCRETO EN ELEMENTOS RESISTENTES A FUERZAS INDUCIDAS POR SISMOS. HEMOS EMPLEADO CONCRETOS DE 80 MPa ANTES DE LA APARICION DE LA NORMA ACTUAL.

13 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
LOS DAÑOS PRESENTADOS POR EFECTOS DE LA NATURALEZA EN DIVERSAS REGIONES DE NUESTRO PAIS REQUIEREN QUE COMO INGENIEROS HAGAMOS ALGUNAS REFLEXIONES SOBRE ELLOS. COMO YA SE COMENTADO MUCHAS VECES, NO SON DESASTRES DE LA NATURALEZA, SON FENOMENOS NATURALES QUE SE PRESENTAN PERIODICAMENTE, SEAN LLUVIAS O SEAN TERREMOTOS. LOS DESASTRES LOS PRODUCIMOS NOSOTROS POR LA UBICACIÓN, TIPO Y DETALLES DE ALGUNAS DE NUESTRAS CONSTRUCCIONES.

14 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

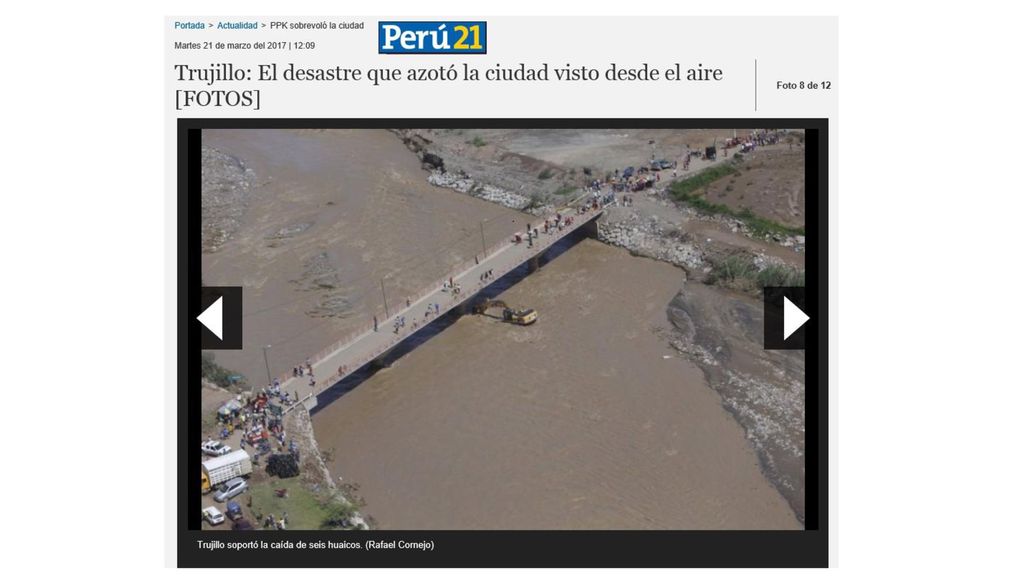

EXAMINEMOS EN PARTICULAR EL TEMA DE LOS PUENTES. EN UNA APRECIACION INICIAL, EN BASE A INFORMACIONES PERIODISTICAS Y DE TELEVISION, SE PUEDE ESTIMAR CUATRO TIPOS IMPORTANTES DE CAUSAS DE DAÑOS: EROSION DE LAS RIBERAS DE LOS RIOS. SOCAVACION DE LOS APOYOS INTERMEDIOS DE LOS PUENTES. AREA INADECUADA DEBAJO DEL PUENTE PARA PERMITIR EL PASO DEL AGUA ERRORES DE DISEÑO, DE CONTROL Y DE EJECUCION DE OBRAS POSTERIORES.

15

16

17

18

19

20

21

22

23
