CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS LUIS ZEGARRA C. –LUIS YECKLE M. ABRIL 2017.

Presentación del tema: "CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS LUIS ZEGARRA C. –LUIS YECKLE M. ABRIL 2017."— Transcripción de la presentación:

1

2

3 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
LUIS ZEGARRA C. –LUIS YECKLE M. ABRIL 2017

4 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
EDIFICIOS ANTES DEL 2012

5 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

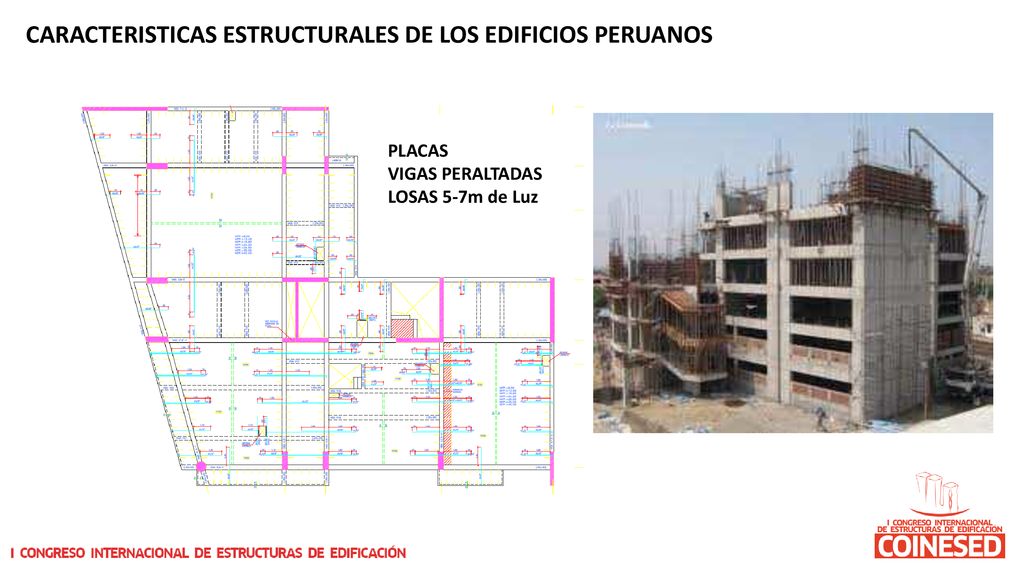

PLACAS VIGAS PERALTADAS LOSAS 5-7m de Luz

6 EDIFICIOS DE OFICINAS LUCES GRANDES
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS DE OFICINAS LUCES GRANDES

7 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

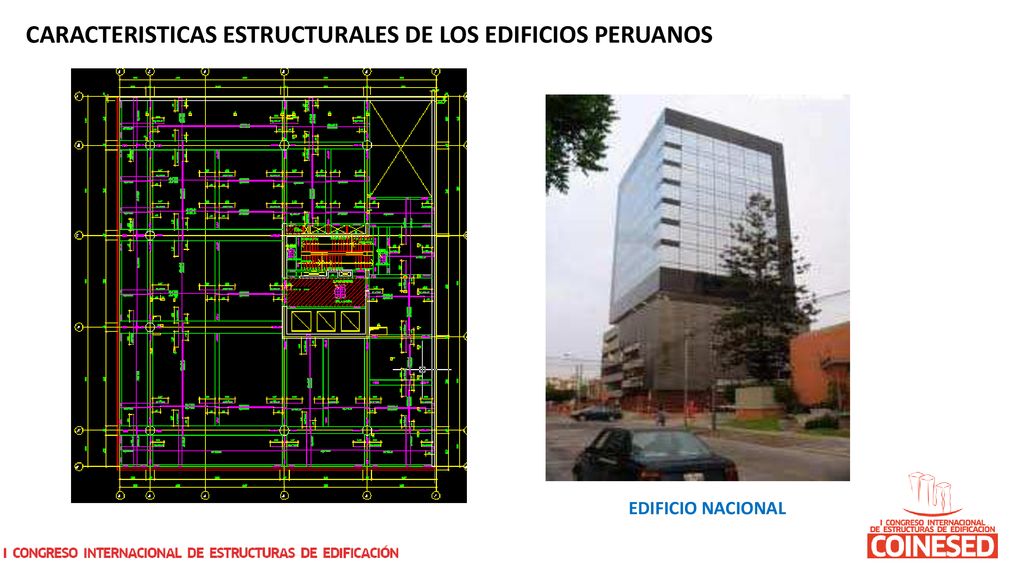

EDIFICIO NACIONAL

8 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

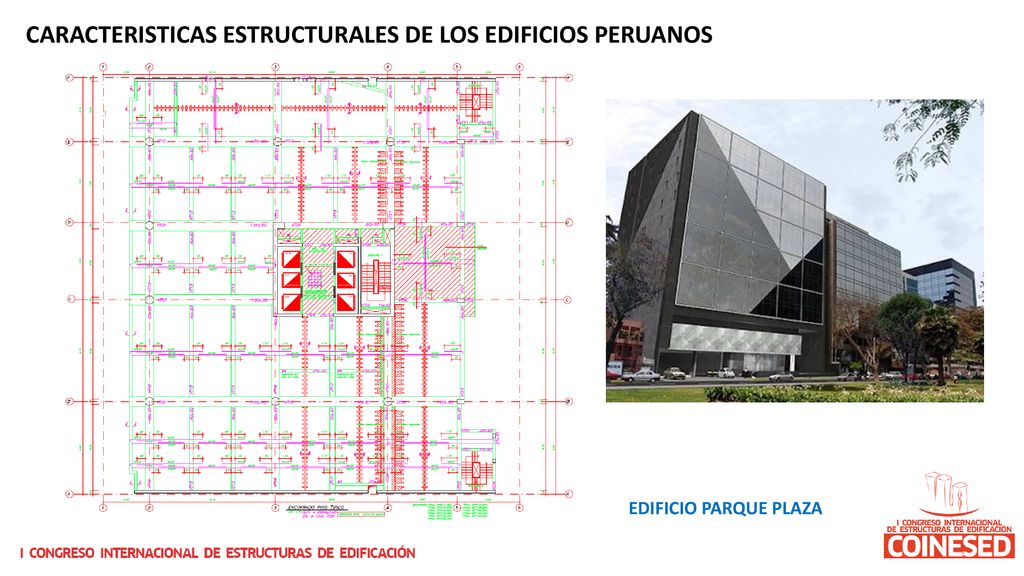

EDIFICIO PARQUE PLAZA

9 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

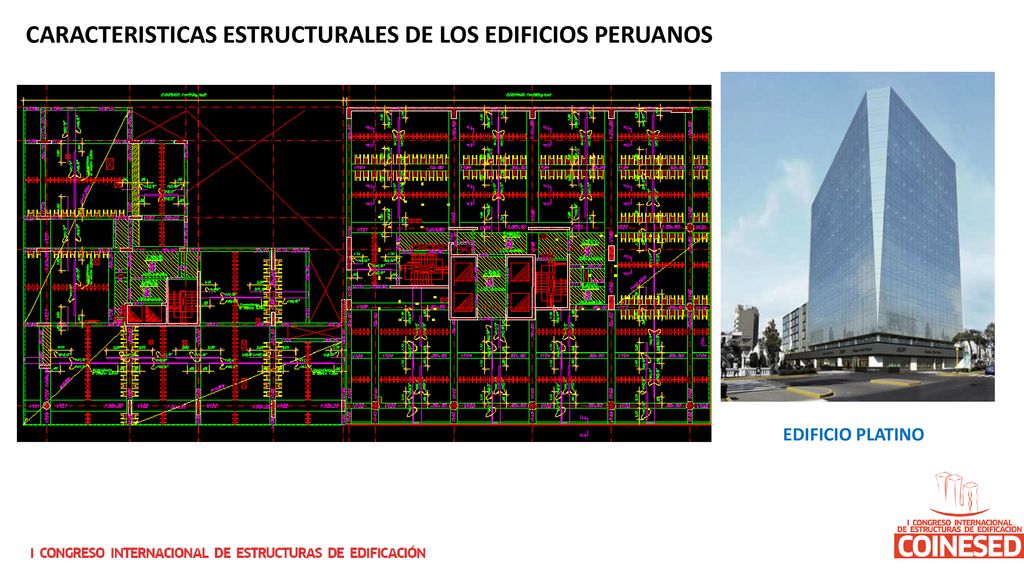

EDIFICIO PLATINO

10 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS

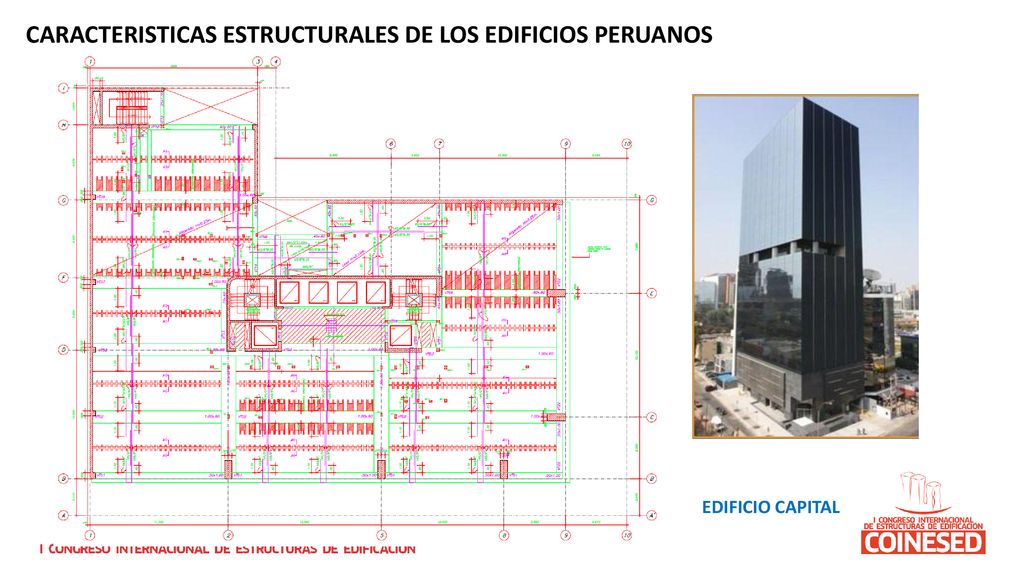

EDIFICIO CAPITAL

11 EDIFICIOS POSTENSADOS
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS

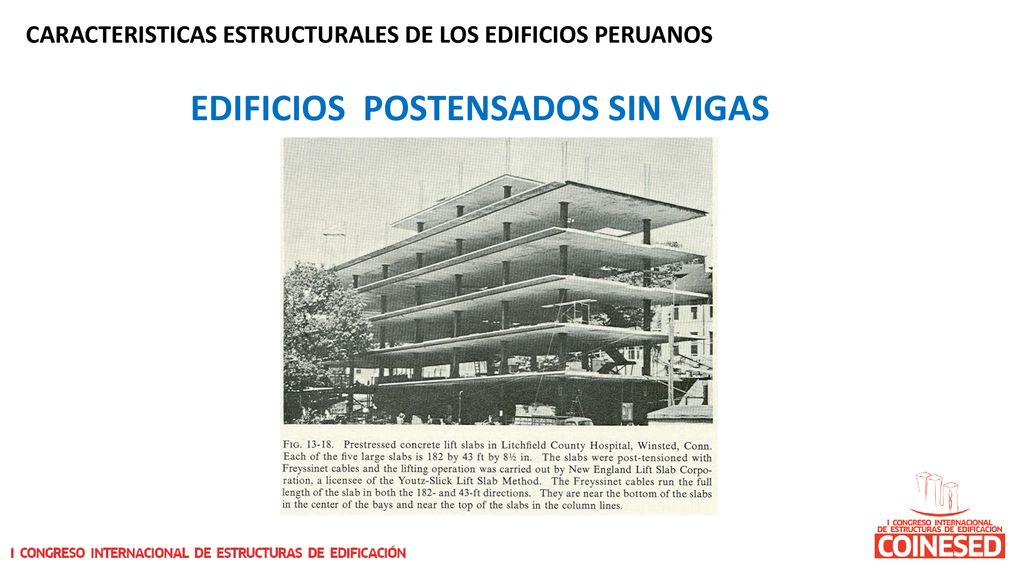

12 EDIFICIOS POSTENSADOS SIN VIGAS
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS SIN VIGAS

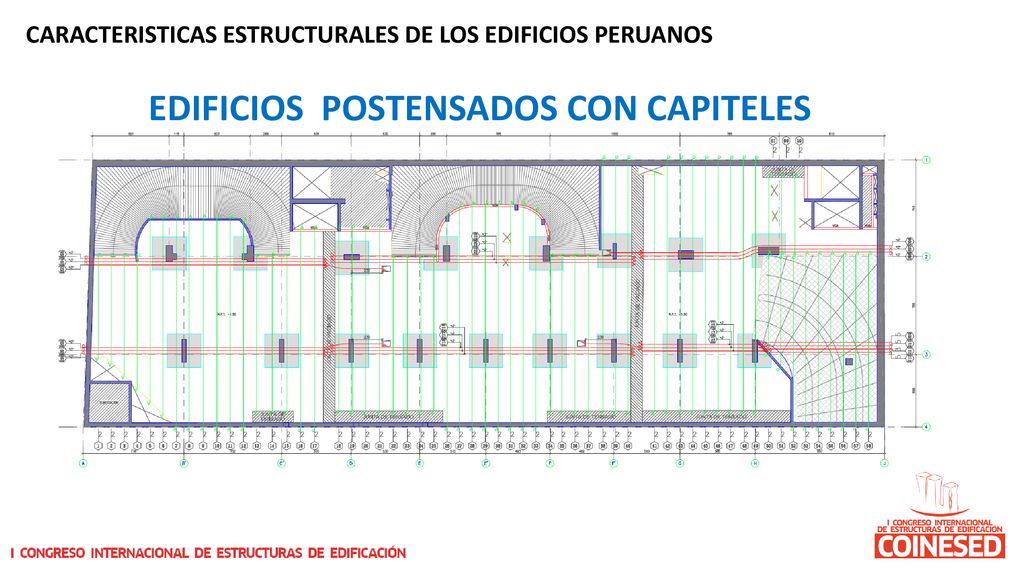

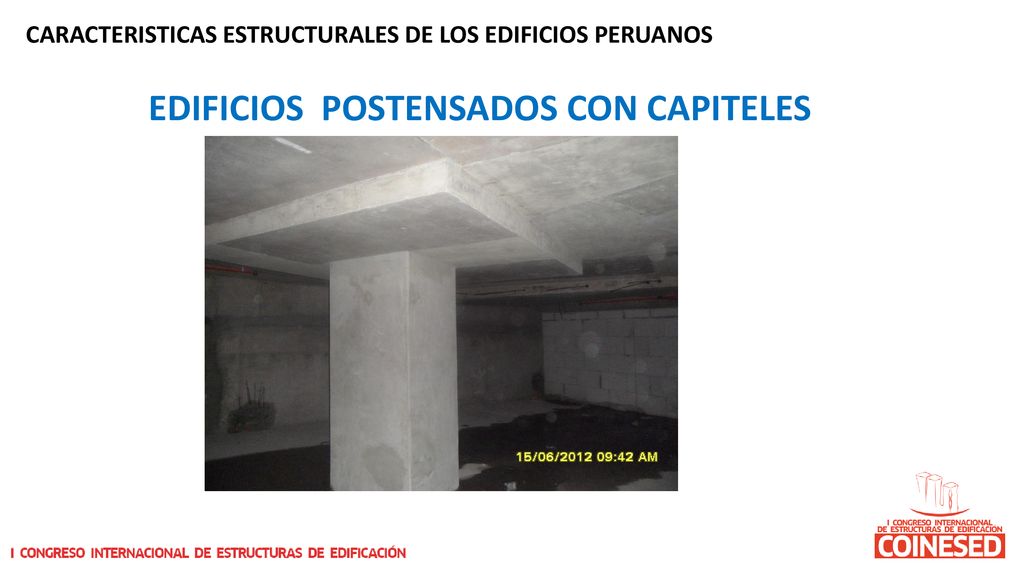

13 EDIFICIOS POSTENSADOS CON CAPITELES
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS CON CAPITELES

14 EDIFICIOS POSTENSADOS CON CAPITELES
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS CON CAPITELES

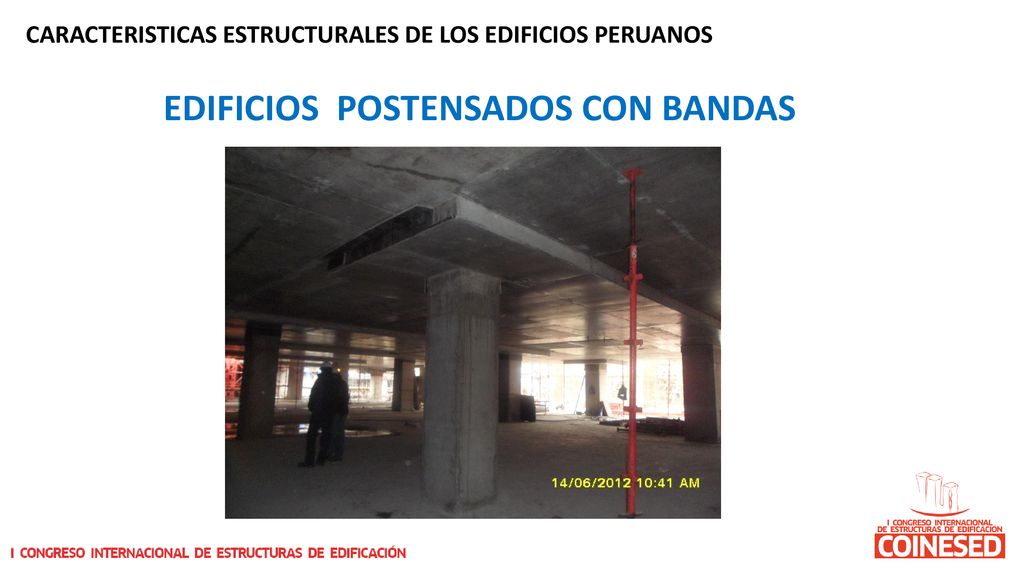

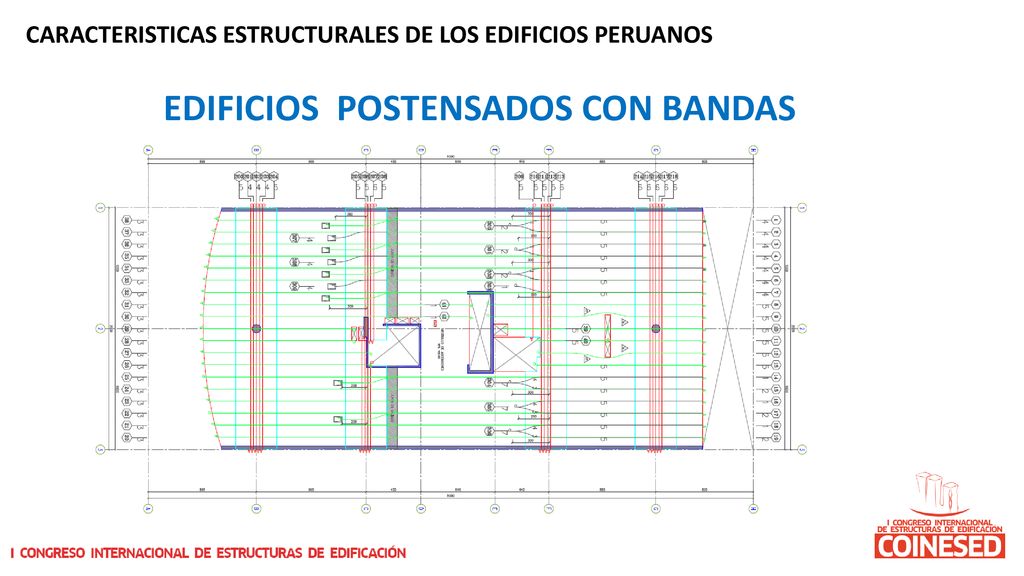

15 EDIFICIOS POSTENSADOS CON BANDAS
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS CON BANDAS

16 EDIFICIOS POSTENSADOS CON BANDAS
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS CON BANDAS

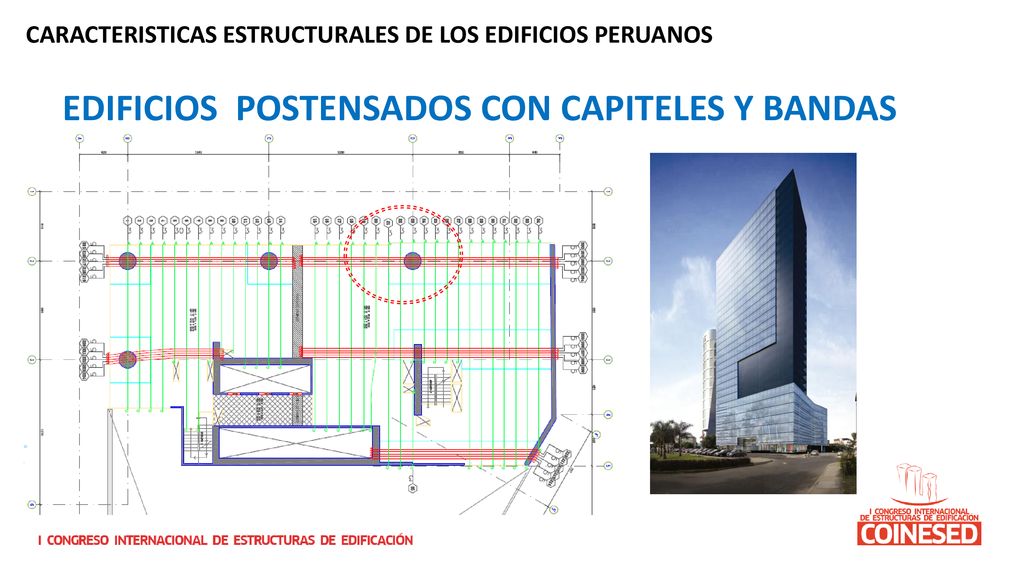

17 EDIFICIOS POSTENSADOS CON CAPITELES Y BANDAS
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS EDIFICIOS POSTENSADOS CON CAPITELES Y BANDAS

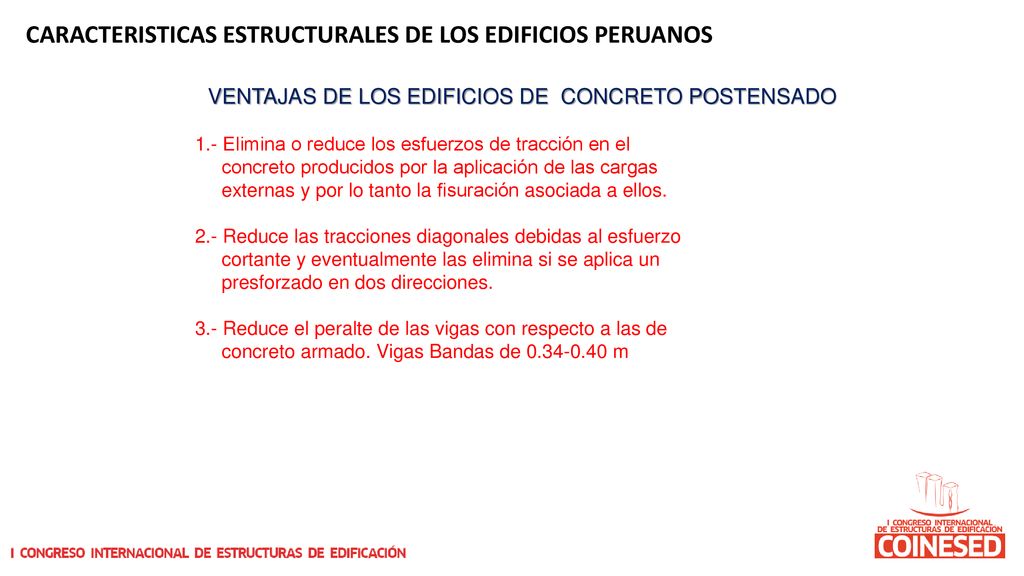

18 VENTAJAS DE LOS EDIFICIOS DE CONCRETO POSTENSADO
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS VENTAJAS DE LOS EDIFICIOS DE CONCRETO POSTENSADO 1.- Elimina o reduce los esfuerzos de tracción en el concreto producidos por la aplicación de las cargas externas y por lo tanto la fisuración asociada a ellos. 2.- Reduce las tracciones diagonales debidas al esfuerzo cortante y eventualmente las elimina si se aplica un presforzado en dos direcciones. 3.- Reduce el peralte de las vigas con respecto a las de concreto armado. Vigas Bandas de m

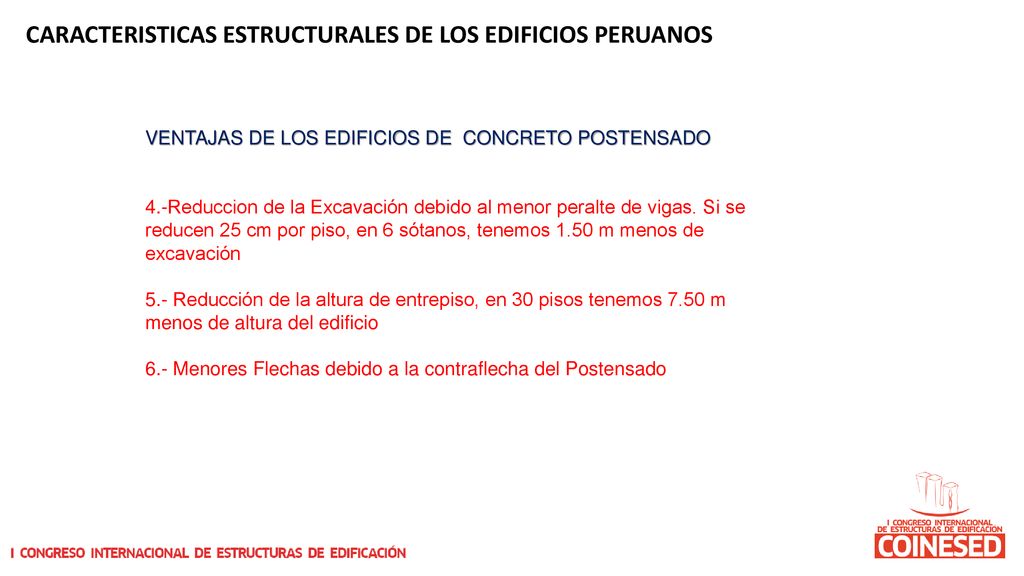

19 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
VENTAJAS DE LOS EDIFICIOS DE CONCRETO POSTENSADO 4.-Reduccion de la Excavación debido al menor peralte de vigas. Si se reducen 25 cm por piso, en 6 sótanos, tenemos 1.50 m menos de excavación 5.- Reducción de la altura de entrepiso, en 30 pisos tenemos 7.50 m menos de altura del edificio 6.- Menores Flechas debido a la contraflecha del Postensado

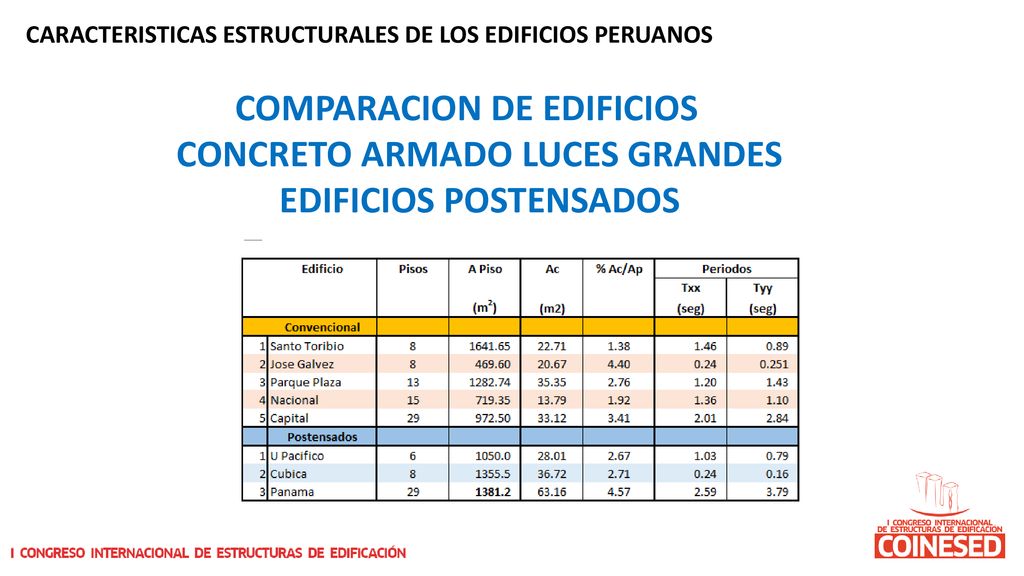

20 COMPARACION DE EDIFICIOS CONCRETO ARMADO LUCES GRANDES
CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS COMPARACION DE EDIFICIOS CONCRETO ARMADO LUCES GRANDES EDIFICIOS POSTENSADOS

21

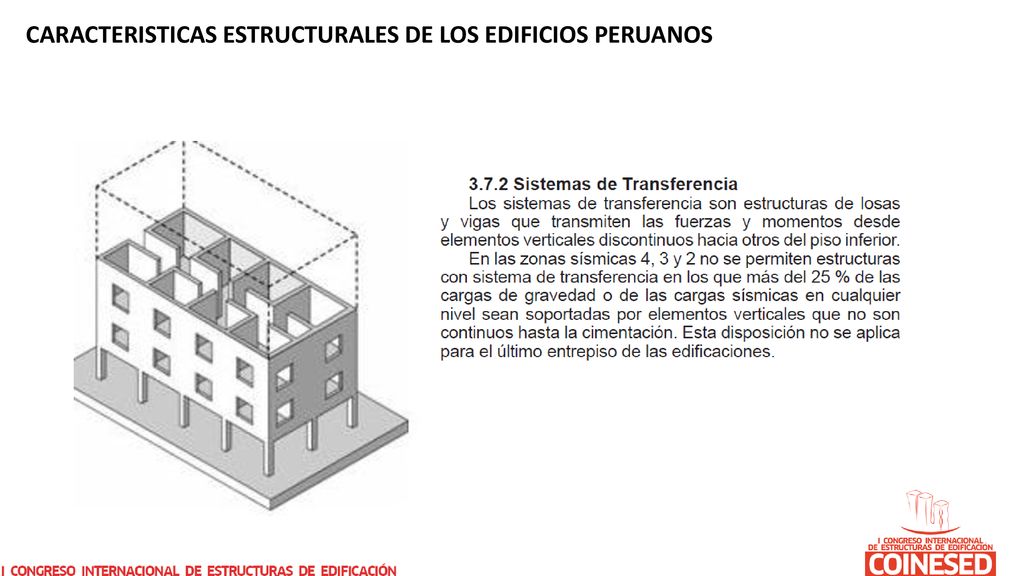

22 CARACTERISTICAS ESTRUCTURALES DE LOS EDIFICIOS PERUANOS
