ESTRUCTURES TRIANGULARS I CIRCULARS DE TRES NIVELLS

Presentación del tema: "ESTRUCTURES TRIANGULARS I CIRCULARS DE TRES NIVELLS"— Transcripción de la presentación:

1 ESTRUCTURES TRIANGULARS I CIRCULARS DE TRES NIVELLS

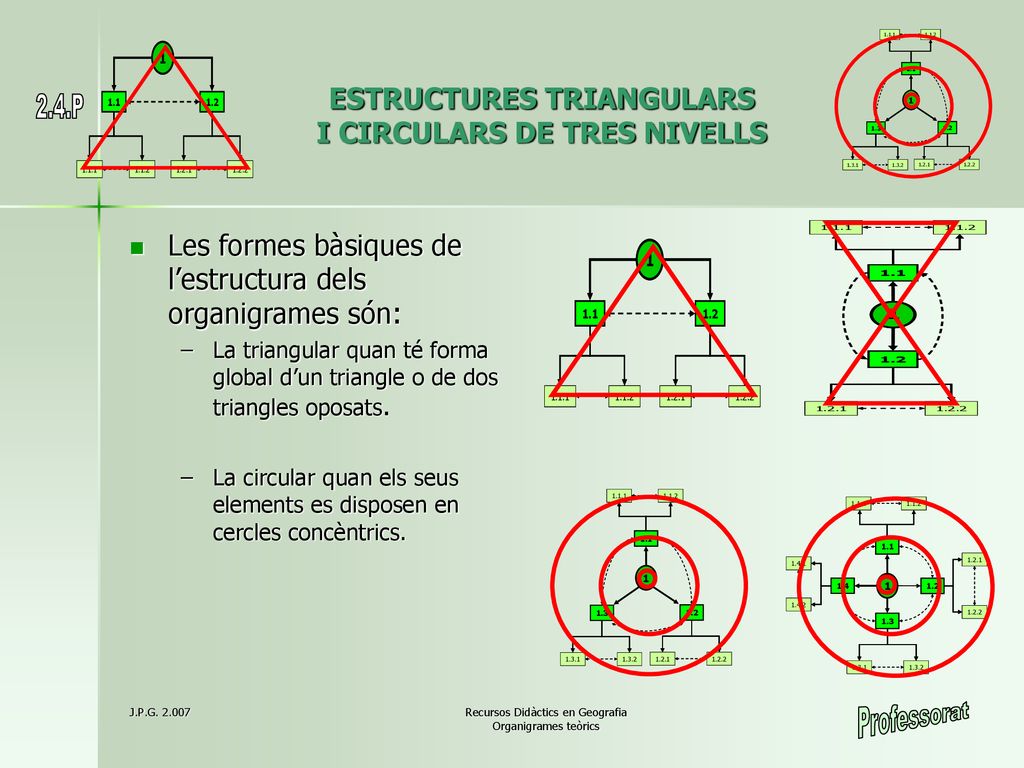

2.4.P Les formes bàsiques de l’estructura dels organigrames són: La triangular quan té forma global d’un triangle o de dos triangles oposats. La circular quan els seus elements es disposen en cercles concèntrics. J.P.G Recursos Didàctics en Geografia Organigrames teòrics Professorat

2 ESTRUCTURES TRIANGULARS I CIRCULARS DE TRES NIVELLS

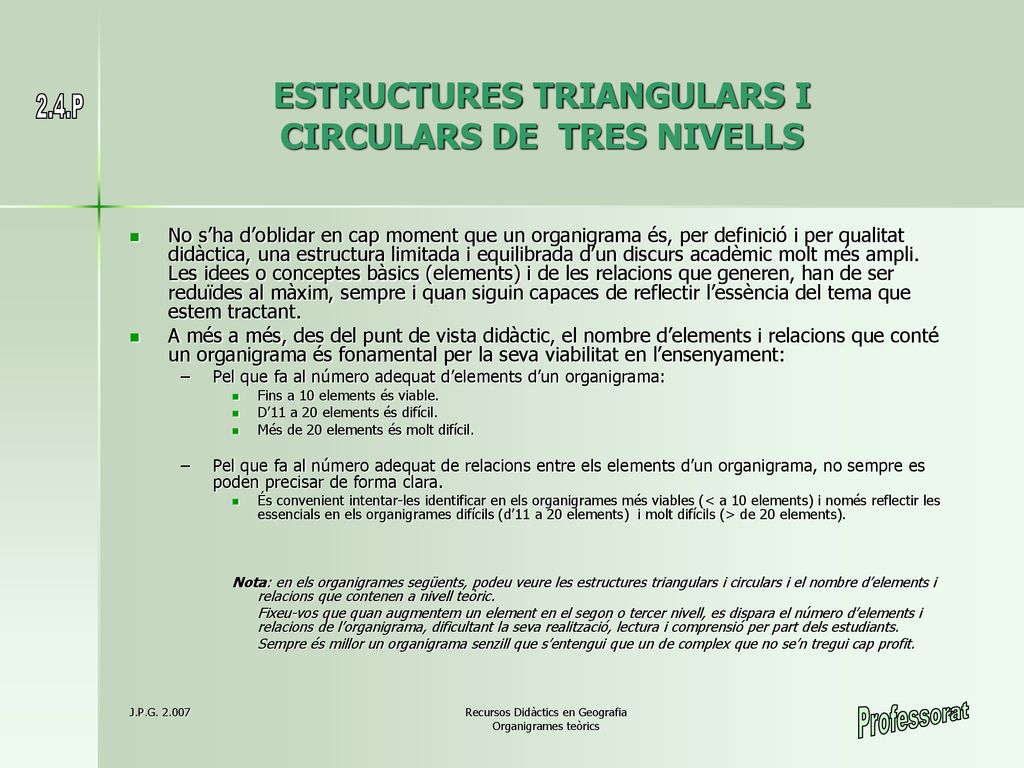

2.4.P No s’ha d’oblidar en cap moment que un organigrama és, per definició i per qualitat didàctica, una estructura limitada i equilibrada d’un discurs acadèmic molt més ampli. Les idees o conceptes bàsics (elements) i de les relacions que generen, han de ser reduïdes al màxim, sempre i quan siguin capaces de reflectir l’essència del tema que estem tractant. A més a més, des del punt de vista didàctic, el nombre d’elements i relacions que conté un organigrama és fonamental per la seva viabilitat en l’ensenyament: Pel que fa al número adequat d’elements d’un organigrama: Fins a 10 elements és viable. D’11 a 20 elements és difícil. Més de 20 elements és molt difícil. Pel que fa al número adequat de relacions entre els elements d’un organigrama, no sempre es poden precisar de forma clara. És convenient intentar-les identificar en els organigrames més viables (< a 10 elements) i només reflectir les essencials en els organigrames difícils (d’11 a 20 elements) i molt difícils (> de 20 elements). Nota: en els organigrames següents, podeu veure les estructures triangulars i circulars i el nombre d’elements i relacions que contenen a nivell teòric. Fixeu-vos que quan augmentem un element en el segon o tercer nivell, es dispara el número d’elements i relacions de l’organigrama, dificultant la seva realització, lectura i comprensió per part dels estudiants. Sempre és millor un organigrama senzill que s’entengui que un de complex que no se’n tregui cap profit. J.P.G Recursos Didàctics en Geografia Organigrames teòrics Professorat

3 ESTRUCTURA TRIANGULAR DE TRES NIVELLS: FORMES BÀSIQUES ELEMENTALS

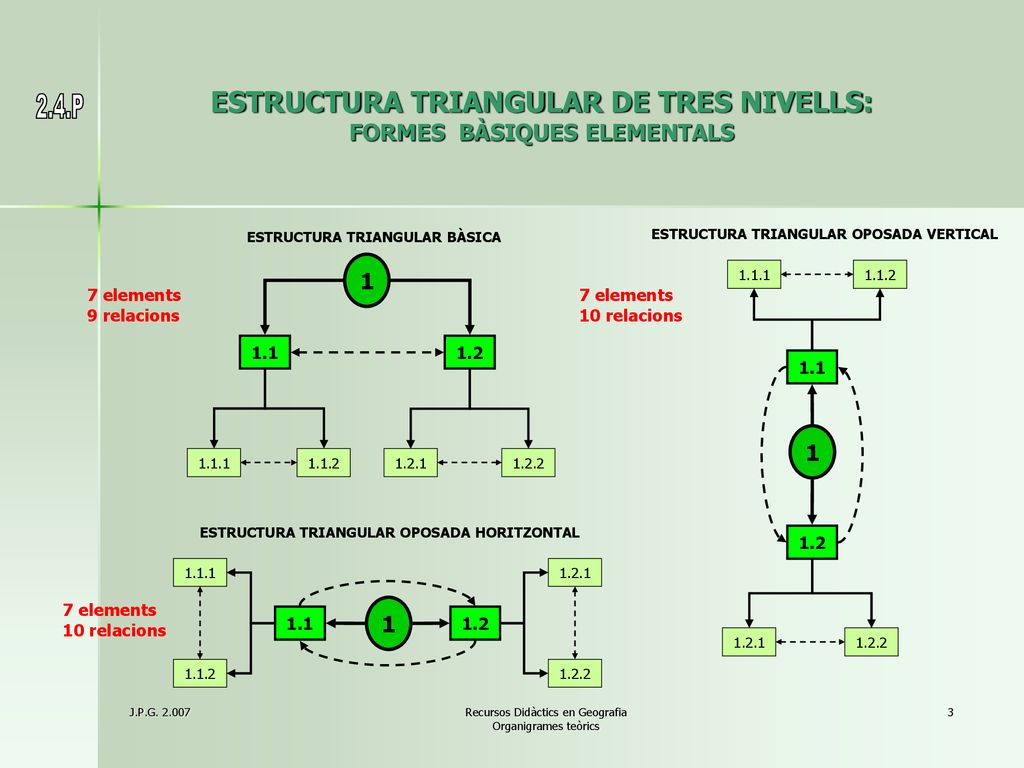

2.4.P ESTRUCTURA TRIANGULAR BÀSICA ESTRUCTURA TRIANGULAR OPOSADA VERTICAL 1.1 1.2 1.1.1 1.1.2 1.2.1 1.2.2 1 1.2 1.1 1.2.1 1.2.2 1.1.1 1.1.2 1 7 elements 9 relacions 7 elements 10 relacions ESTRUCTURA TRIANGULAR OPOSADA HORITZONTAL 1.1 1.2 1.1.1 1.1.2 1.2.1 1.2.2 1 7 elements 10 relacions J.P.G Recursos Didàctics en Geografia Organigrames teòrics

4 ESTRUCTURA CIRCULAR DE TRES NIVELLS

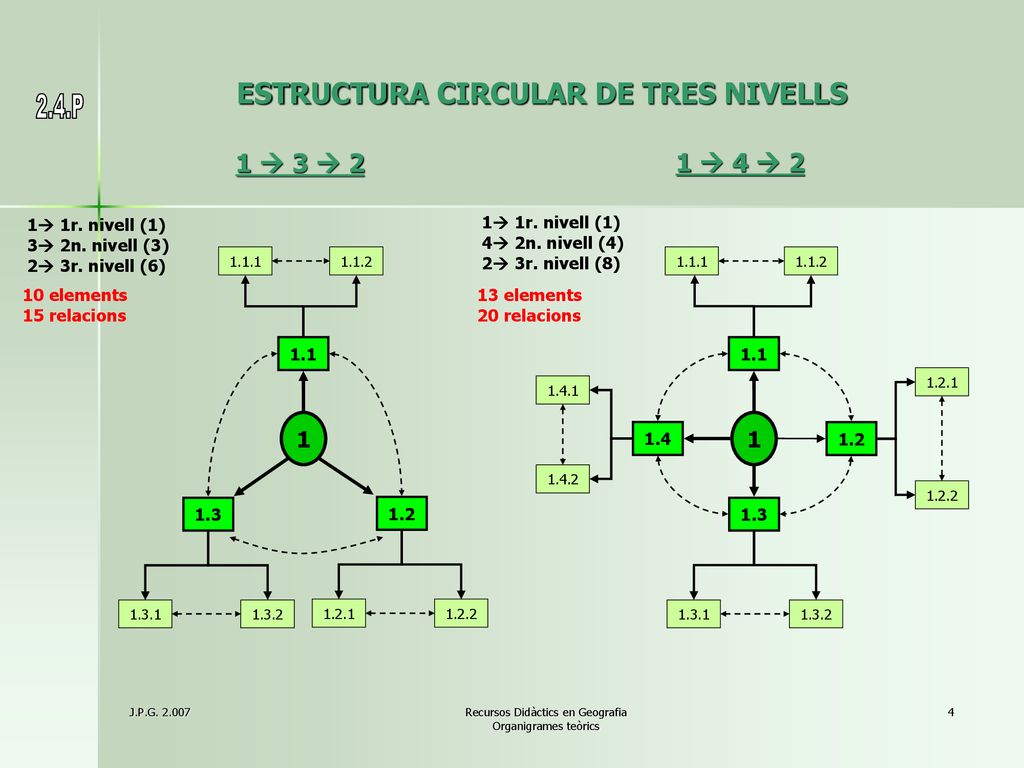

2.4.P 1  3  2 1  4  2 1 1r. nivell (1) 3 2n. nivell (3) 2 3r. nivell (6) 1 1r. nivell (1) 4 2n. nivell (4) 2 3r. nivell (8) 1.2.1 1.2.2 1.1.1 1.1.2 1.3.1 1.3.2 1.3.1 1.3.2 1.4.2 1.4.1 1.2.1 1.2.2 1.1.2 1.1.1 10 elements 15 relacions 13 elements 20 relacions 1.2 1.1 1.3 1.2 1.1 1.3 1.4 1 1 J.P.G Recursos Didàctics en Geografia Organigrames teòrics

5 ESTRUCTURA CIRCULAR DE TRES NIVELLS

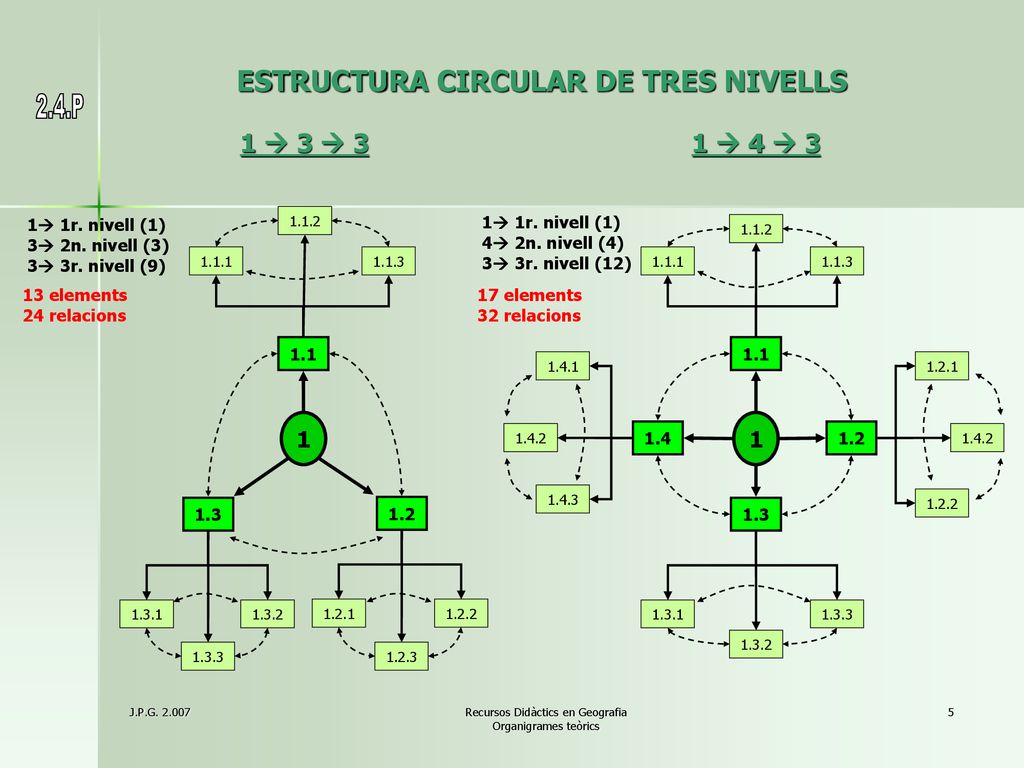

2.4.P 1  3  3 1  4  3 1 1r. nivell (1) 3 2n. nivell (3) 3 3r. nivell (9) 1.2.1 1.2.2 1.2.3 1.3.1 1.3.2 1.3.3 1.1.1 1.1.3 1.1.2 1 1r. nivell (1) 4 2n. nivell (4) 3 3r. nivell (12) 1.3.1 1.3.2 1.3.3 1.1.3 1.1.1 1.1.2 1.4.3 1.4.1 1.4.2 1.2.1 1.2.2 13 elements 24 relacions 17 elements 32 relacions 1.2 1.1 1.3 1.2 1.1 1.3 1.4 1 1 J.P.G Recursos Didàctics en Geografia Organigrames teòrics

6 ESTRUCTURA CIRCULAR DE TRES NIVELLS

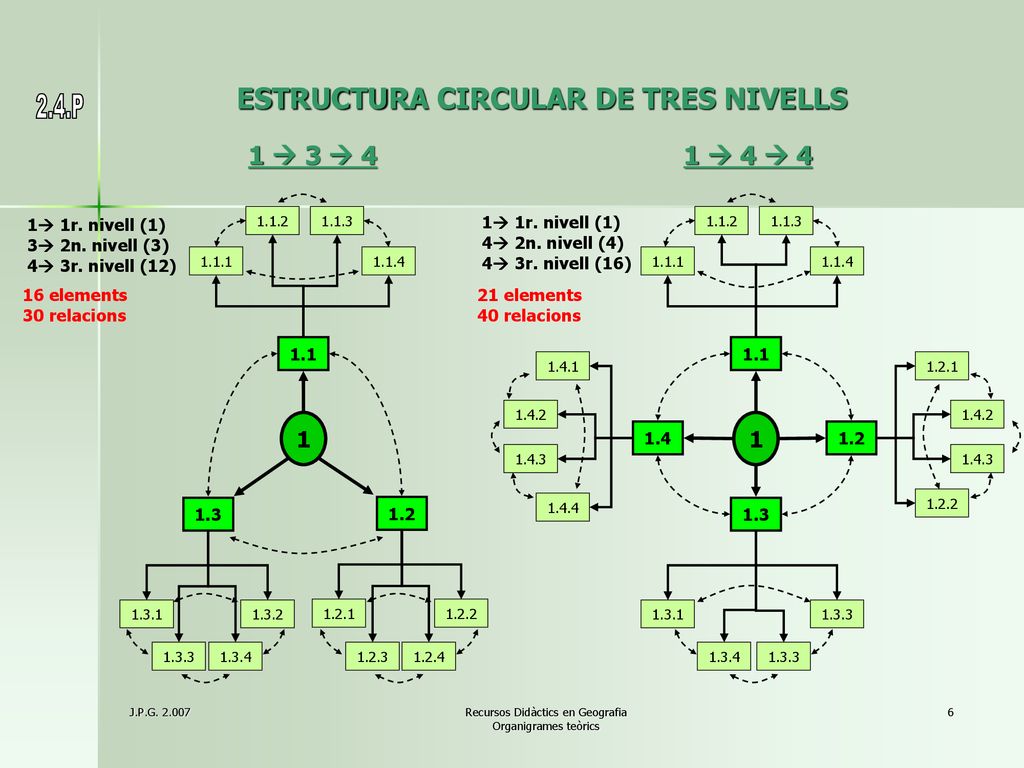

2.4.P 1  3  4 1  4  4 1.2.1 1.2.2 1.2.4 1.2.3 1.3.1 1.3.2 1.3.3 1.3.4 1.1.1 1.1.4 1.1.2 1.1.3 1.3.1 1.3.3 1.3.4 1.1.4 1.1.1 1.1.2 1.1.3 1.4.4 1.4.1 1.4.3 1.4.2 1.2.1 1.2.2 1 1r. nivell (1) 3 2n. nivell (3) 4 3r. nivell (12) 1 1r. nivell (1) 4 2n. nivell (4) 4 3r. nivell (16) 16 elements 30 relacions 21 elements 40 relacions 1.2 1.1 1.3 1.2 1.1 1.3 1.4 1 1 J.P.G Recursos Didàctics en Geografia Organigrames teòrics
