1. LOS VECTORES DE DESPLAZAMIENTO D Q Y D QL 2. LAS REACCIONES DEL SISTEMA ESTRUCTURAL 3. LOS DIAGRAMAS DE ESFUERZOS QUE CORRESPONDAN (AXIAL, CORTANTE,

Presentación del tema: "1. LOS VECTORES DE DESPLAZAMIENTO D Q Y D QL 2. LAS REACCIONES DEL SISTEMA ESTRUCTURAL 3. LOS DIAGRAMAS DE ESFUERZOS QUE CORRESPONDAN (AXIAL, CORTANTE,"— Transcripción de la presentación:

1

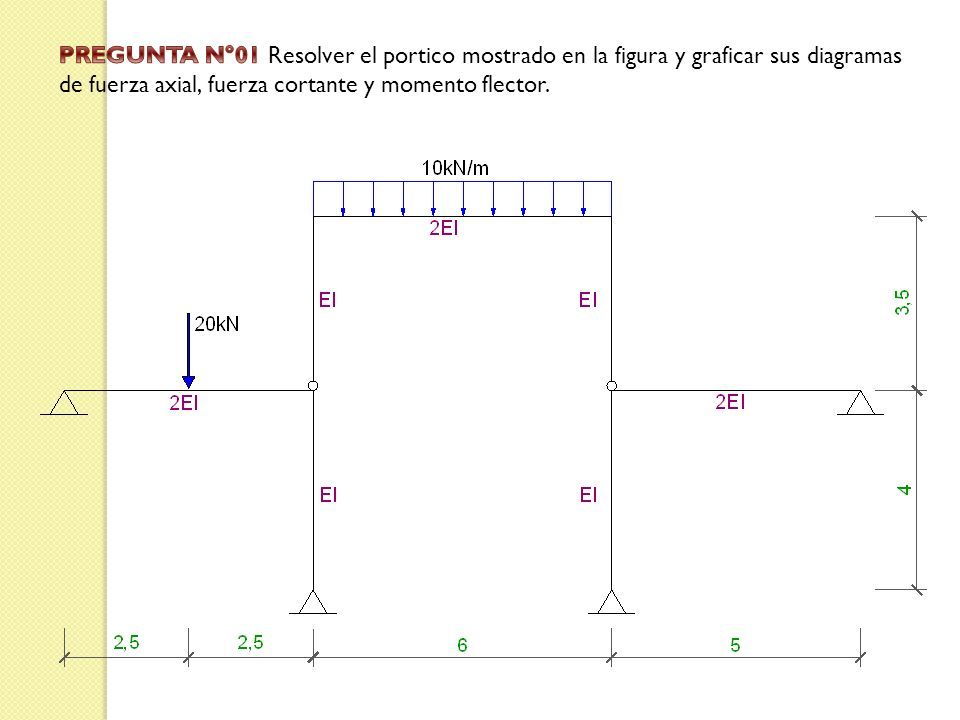

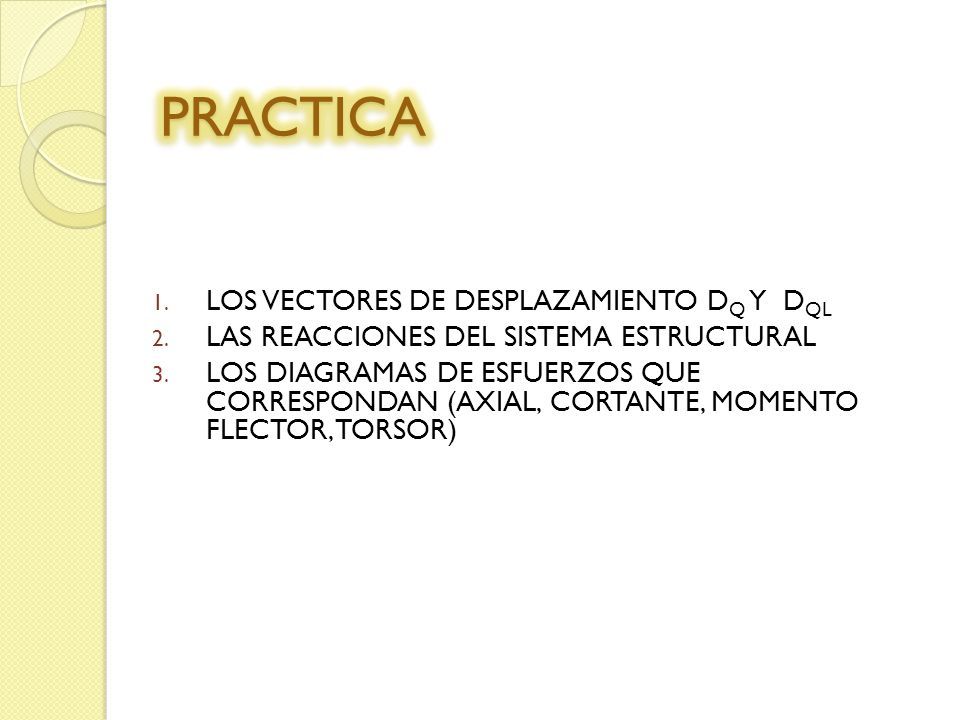

2 1. LOS VECTORES DE DESPLAZAMIENTO D Q Y D QL 2. LAS REACCIONES DEL SISTEMA ESTRUCTURAL 3. LOS DIAGRAMAS DE ESFUERZOS QUE CORRESPONDAN (AXIAL, CORTANTE, MOMENTO FLECTOR, TORSOR)

3

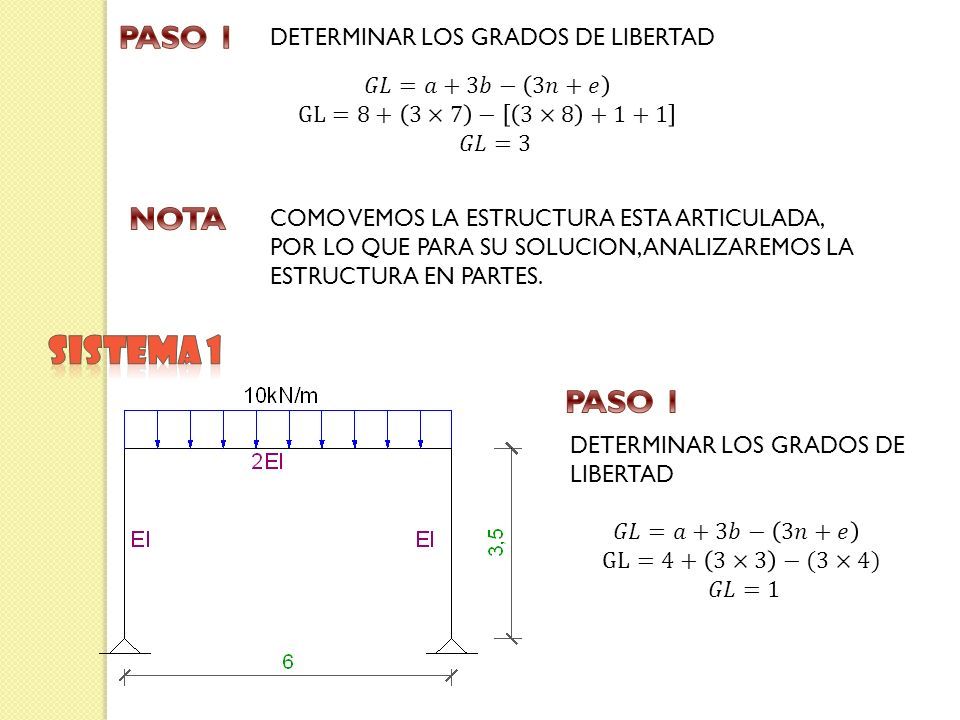

4 DETERMINAR LOS GRADOS DE LIBERTAD COMO VEMOS LA ESTRUCTURA ESTA ARTICULADA, POR LO QUE PARA SU SOLUCION, ANALIZAREMOS LA ESTRUCTURA EN PARTES. DETERMINAR LOS GRADOS DE LIBERTAD

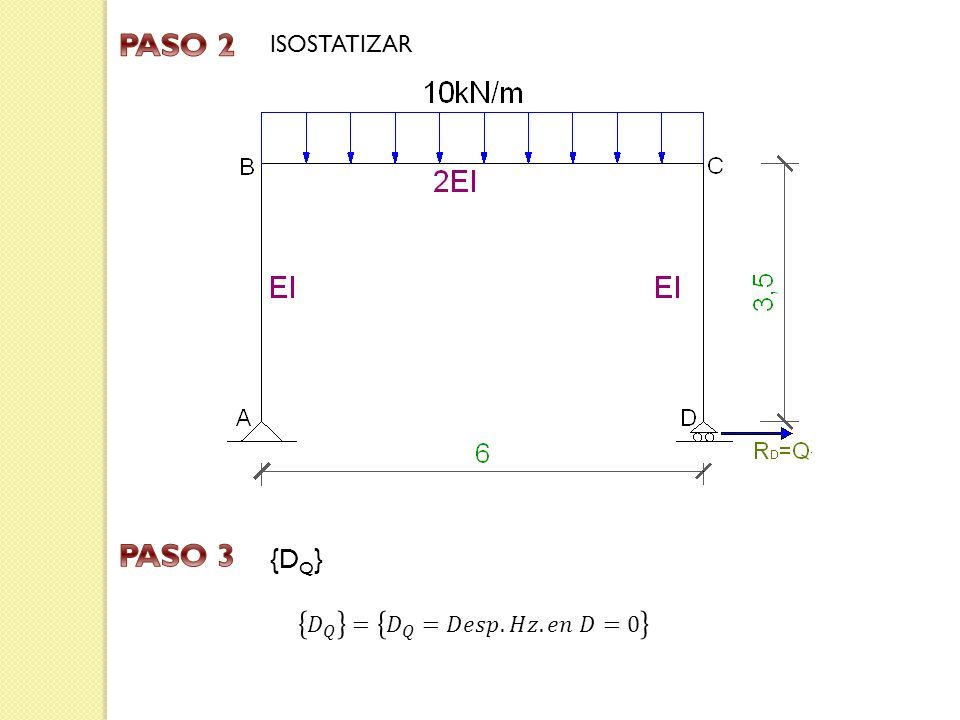

5 ISOSTATIZAR {D Q }

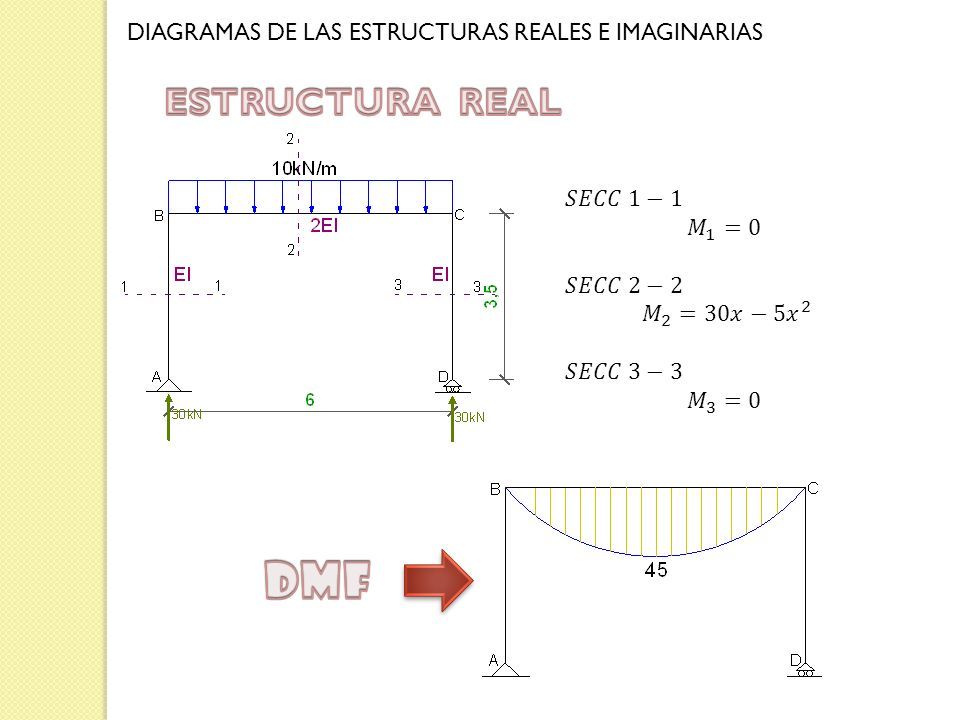

6 DIAGRAMAS DE LAS ESTRUCTURAS REALES E IMAGINARIAS

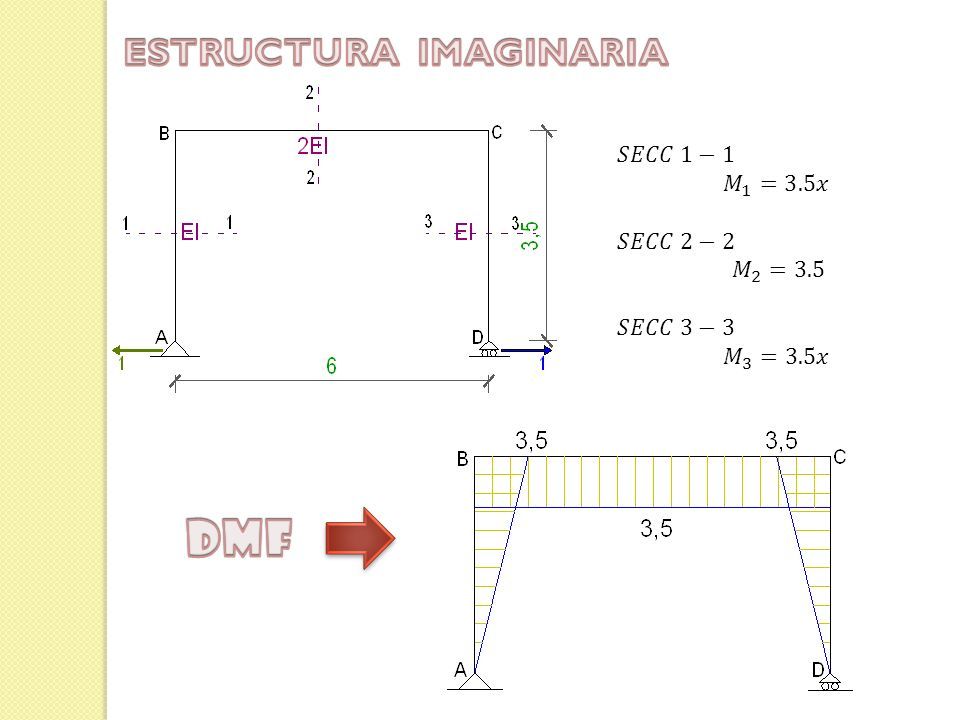

7

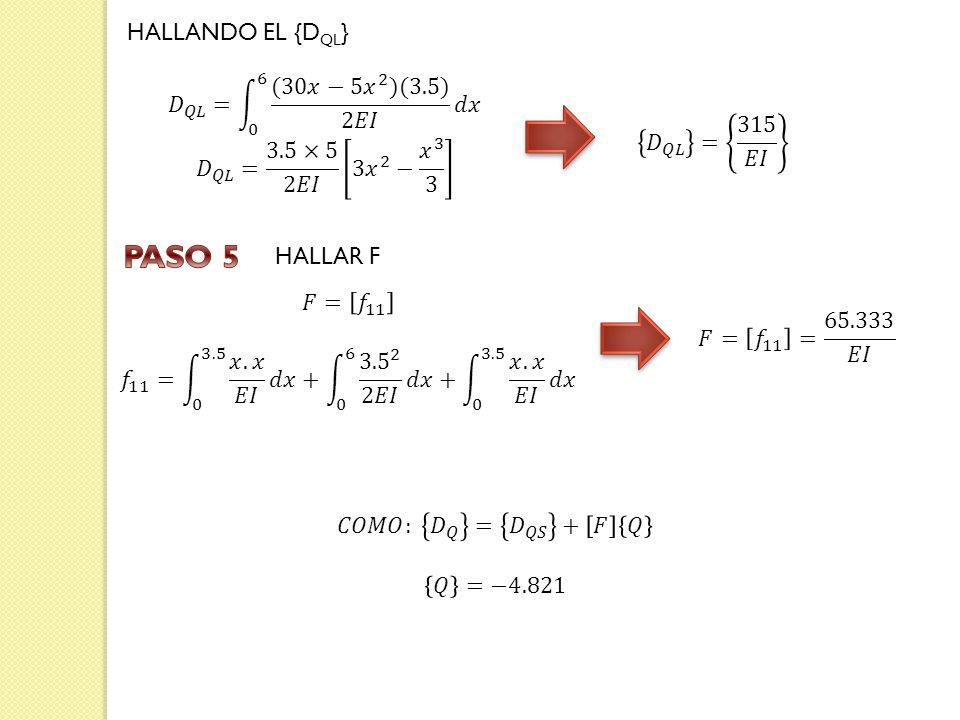

8 HALLANDO EL {D QL } HALLAR F

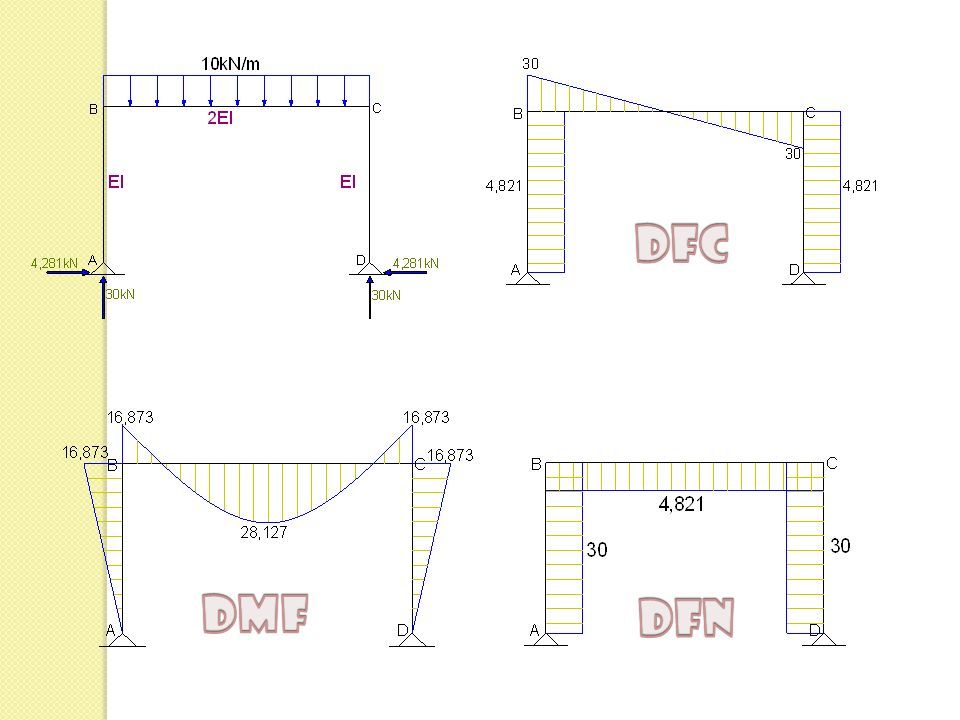

9

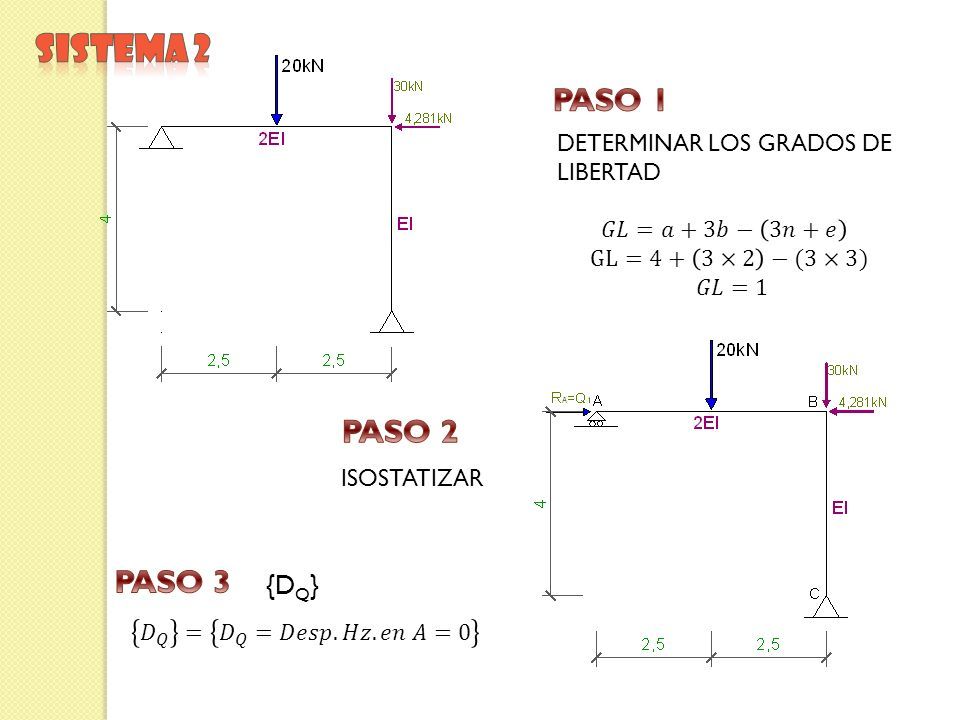

10 DETERMINAR LOS GRADOS DE LIBERTAD ISOSTATIZAR {D Q }

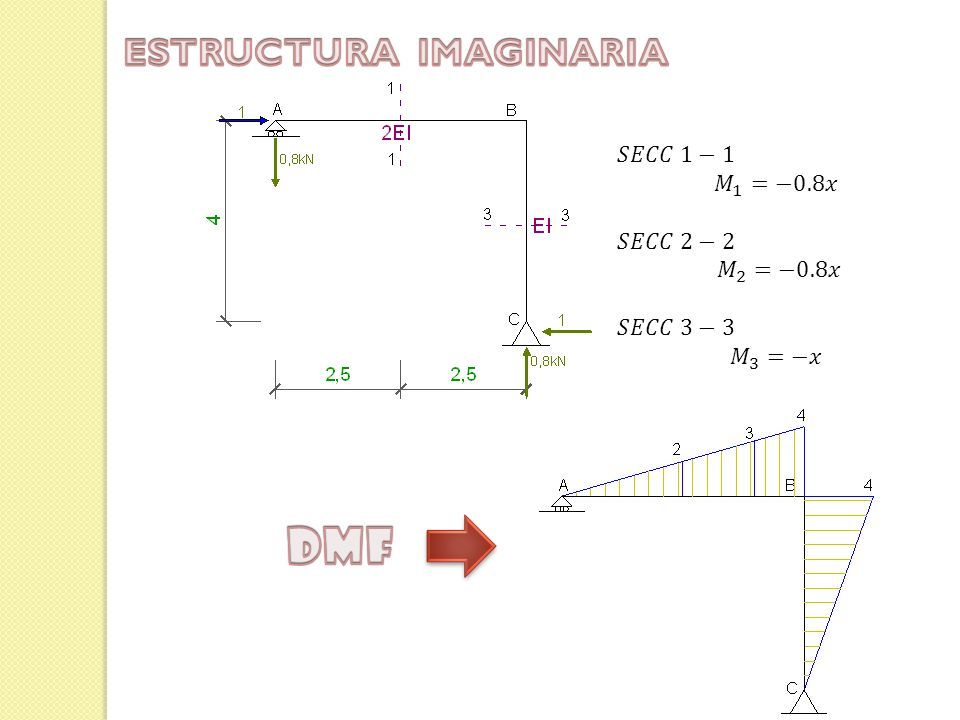

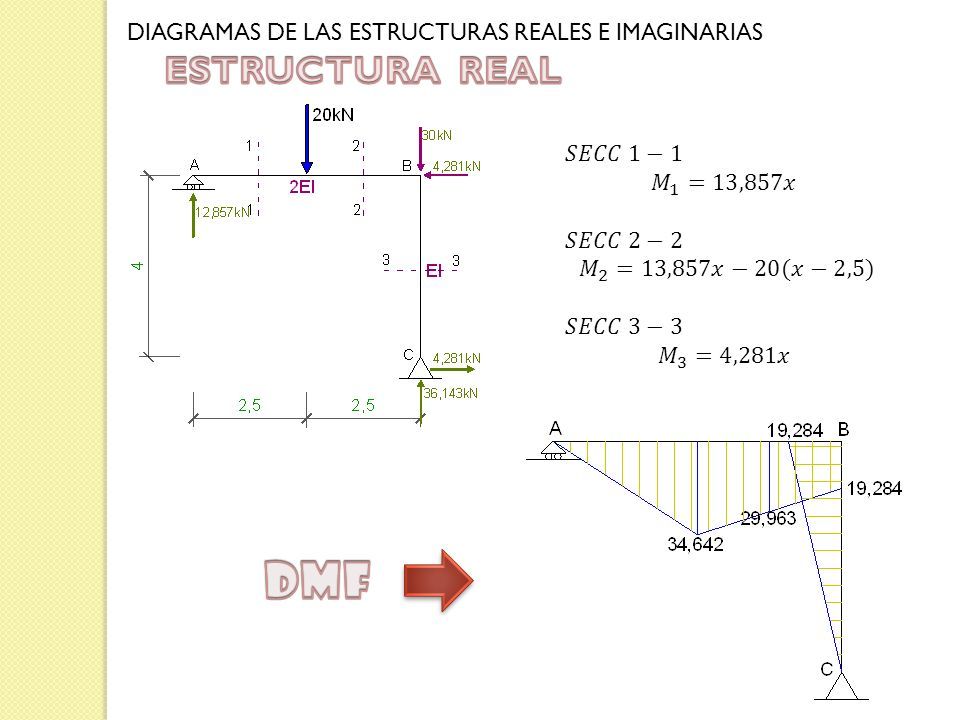

11 DIAGRAMAS DE LAS ESTRUCTURAS REALES E IMAGINARIAS

12

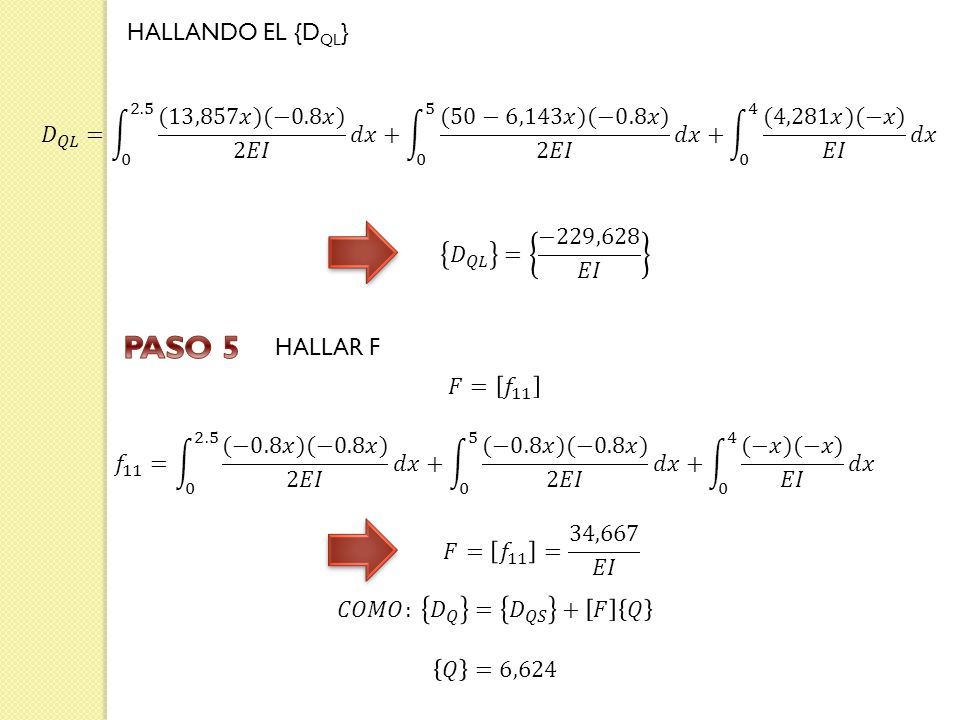

13 HALLANDO EL {D QL } HALLAR F

14

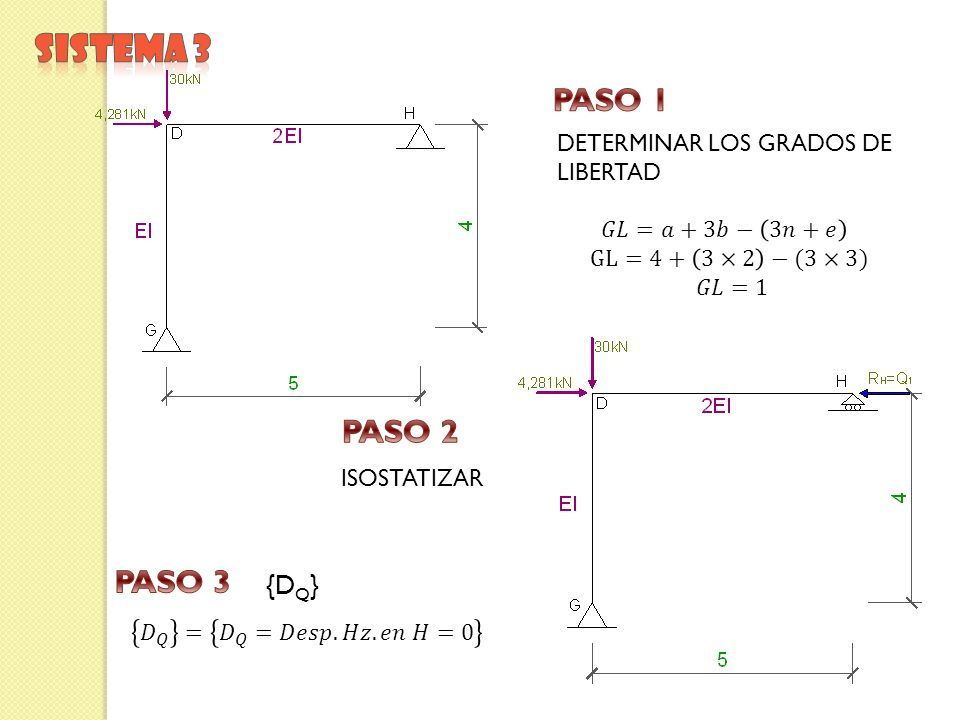

15 DETERMINAR LOS GRADOS DE LIBERTAD ISOSTATIZAR {D Q }

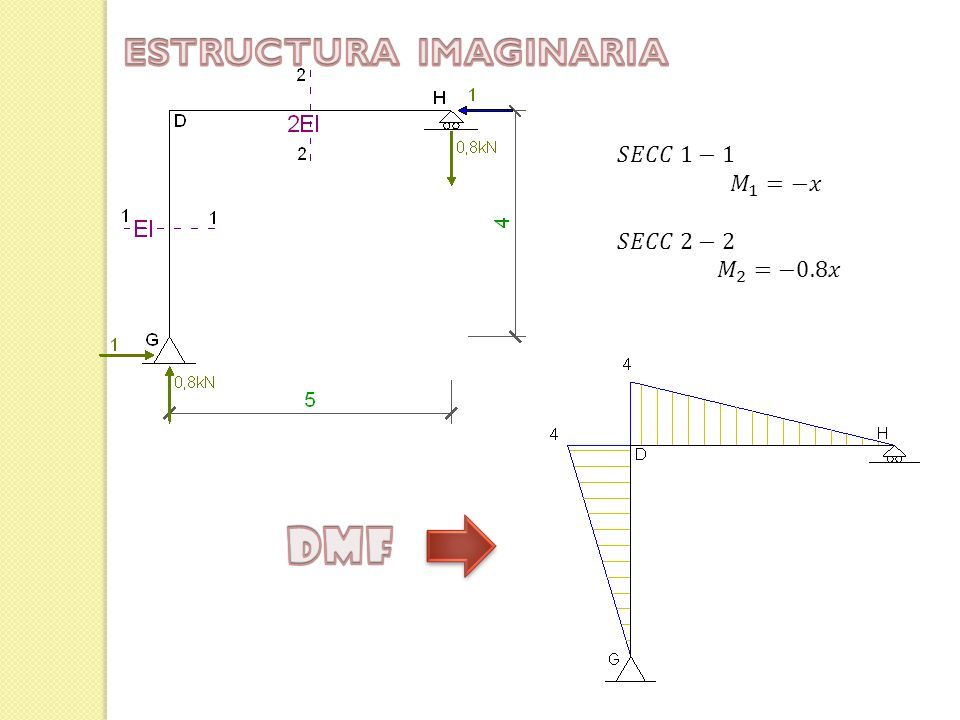

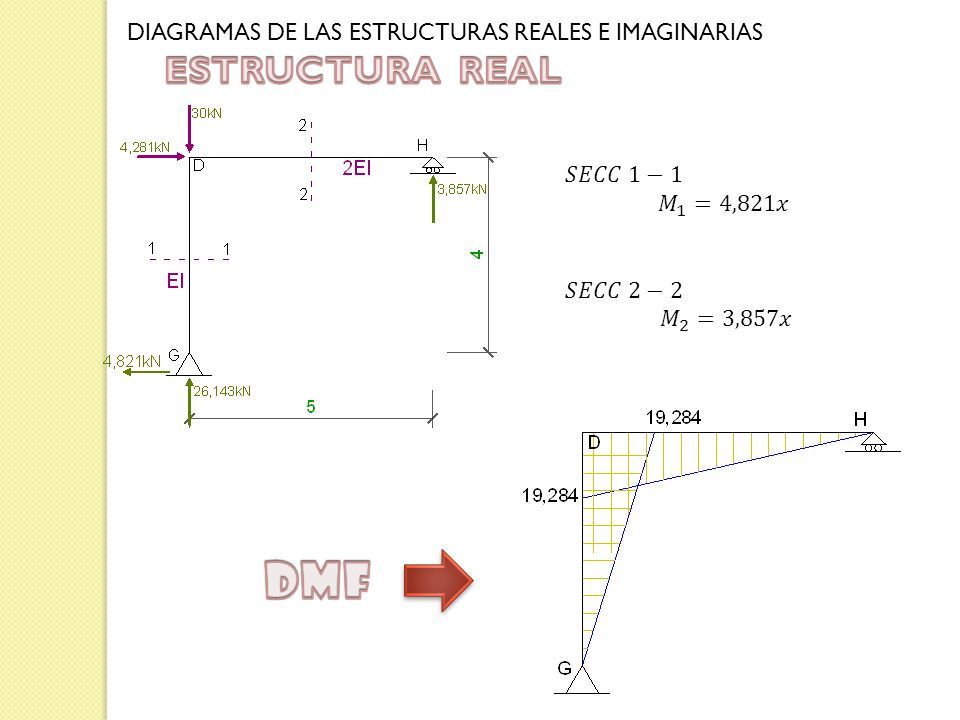

16 DIAGRAMAS DE LAS ESTRUCTURAS REALES E IMAGINARIAS

17

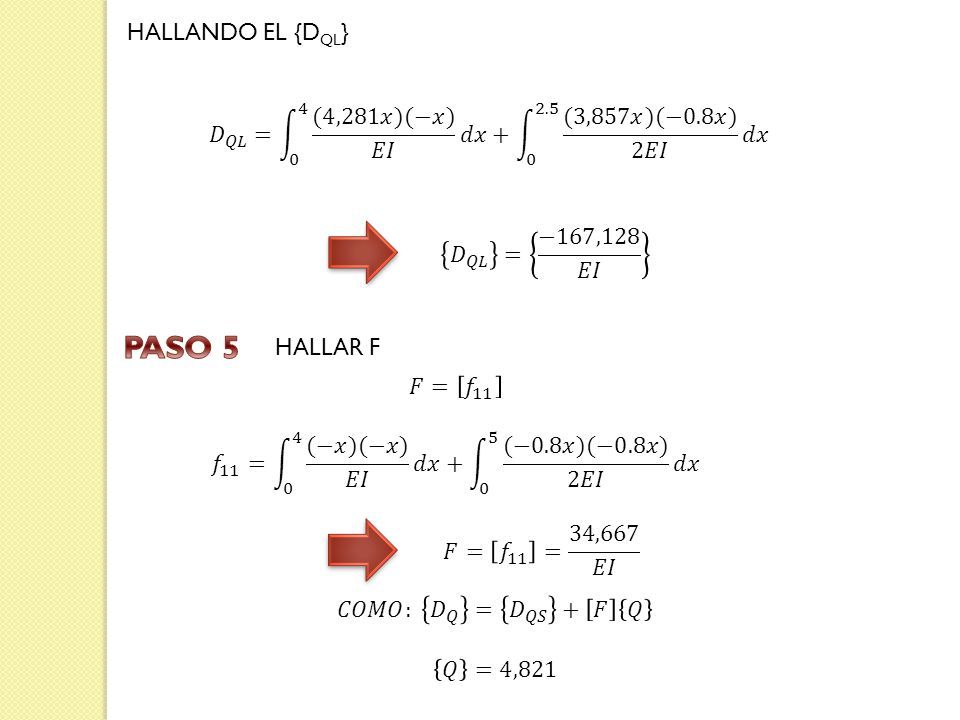

18 HALLANDO EL {D QL } HALLAR F

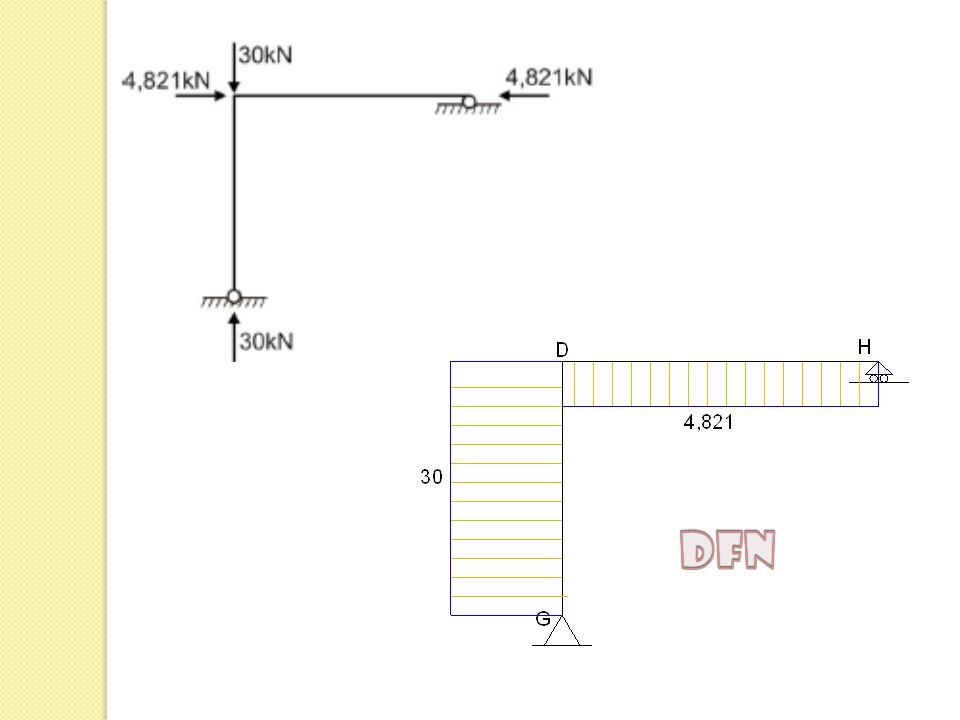

19

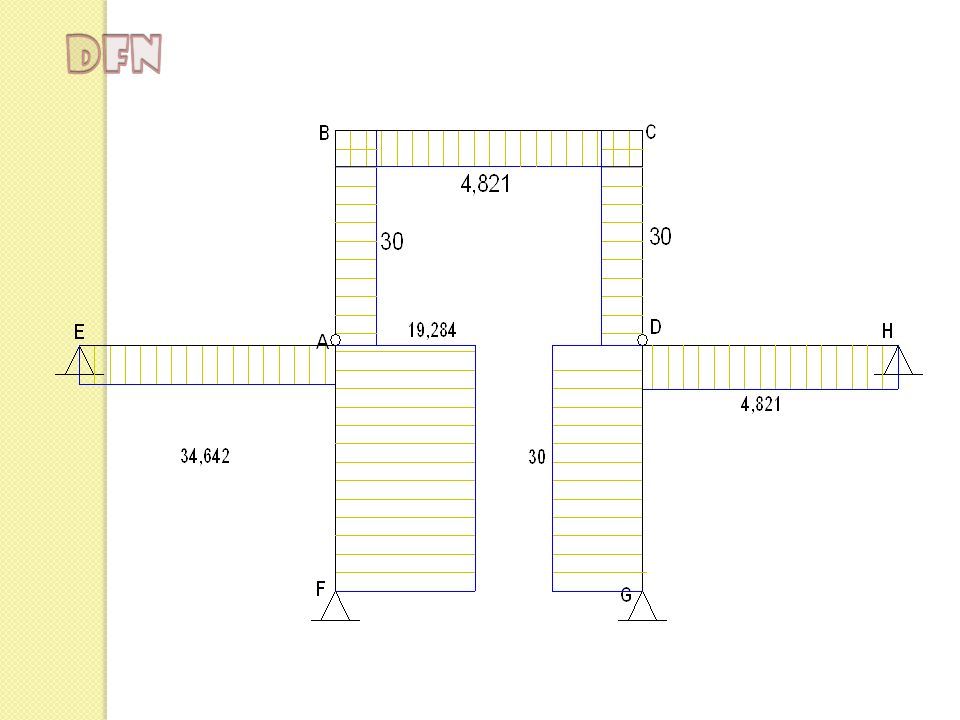

20

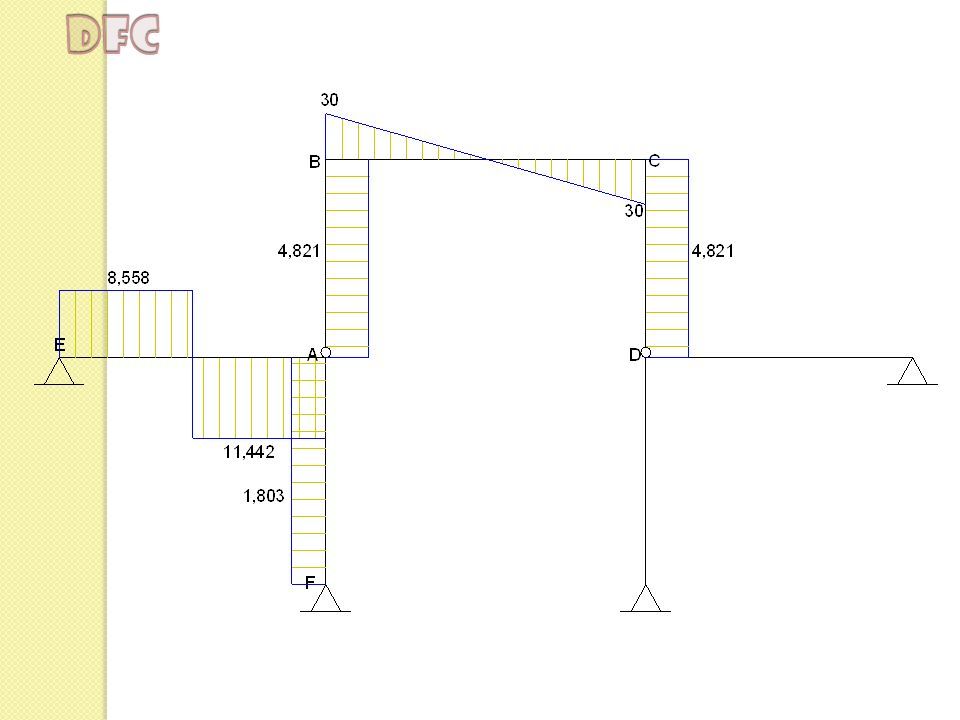

21

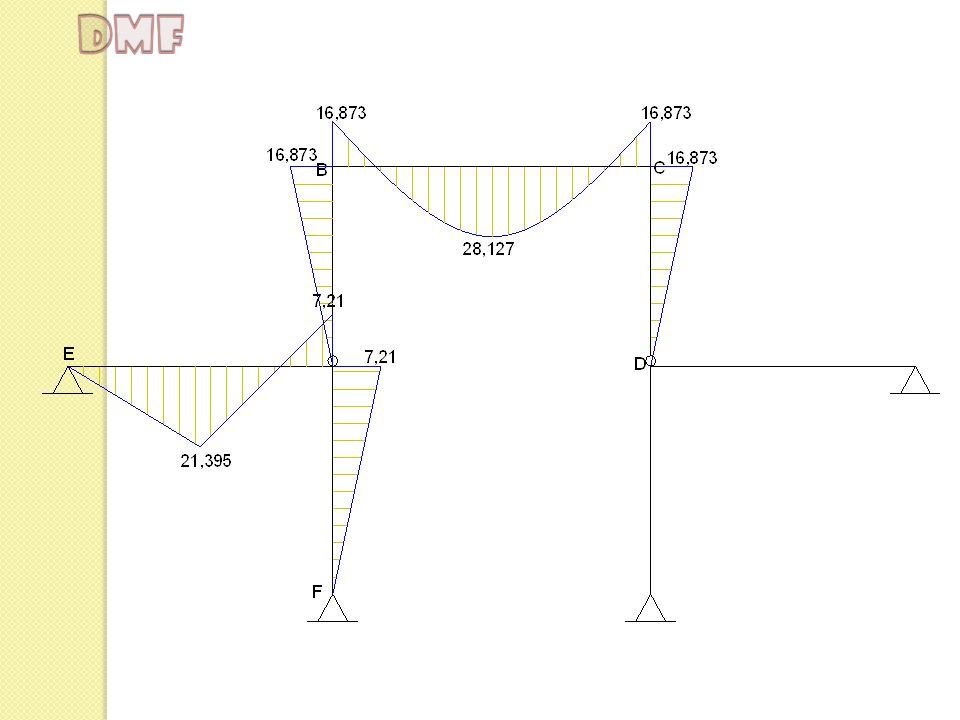

22

23

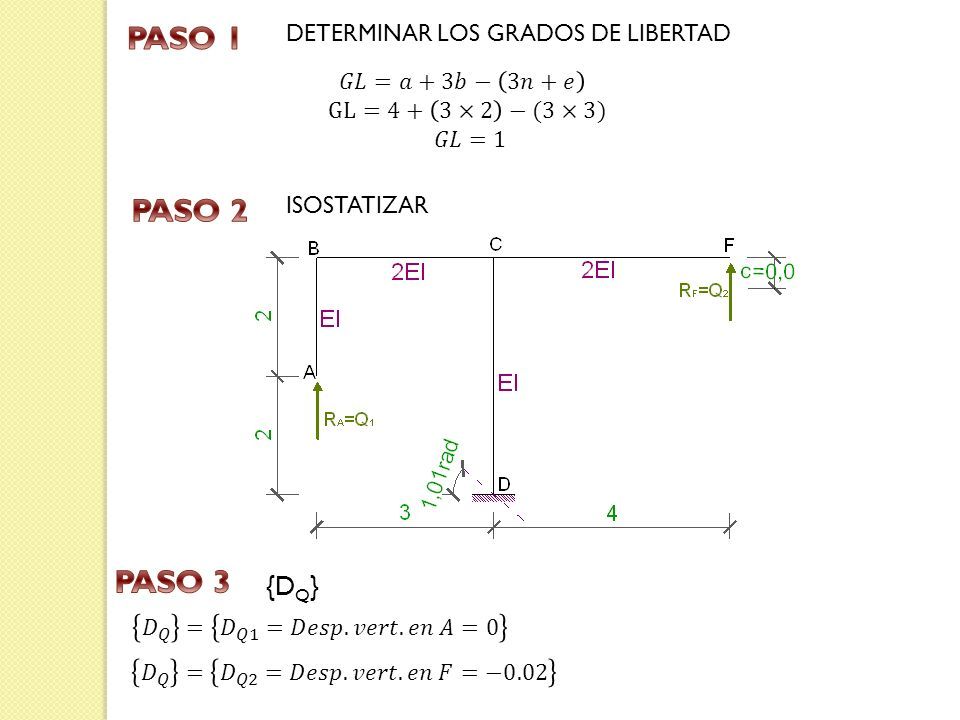

24 DETERMINAR LOS GRADOS DE LIBERTAD ISOSTATIZAR {D Q }

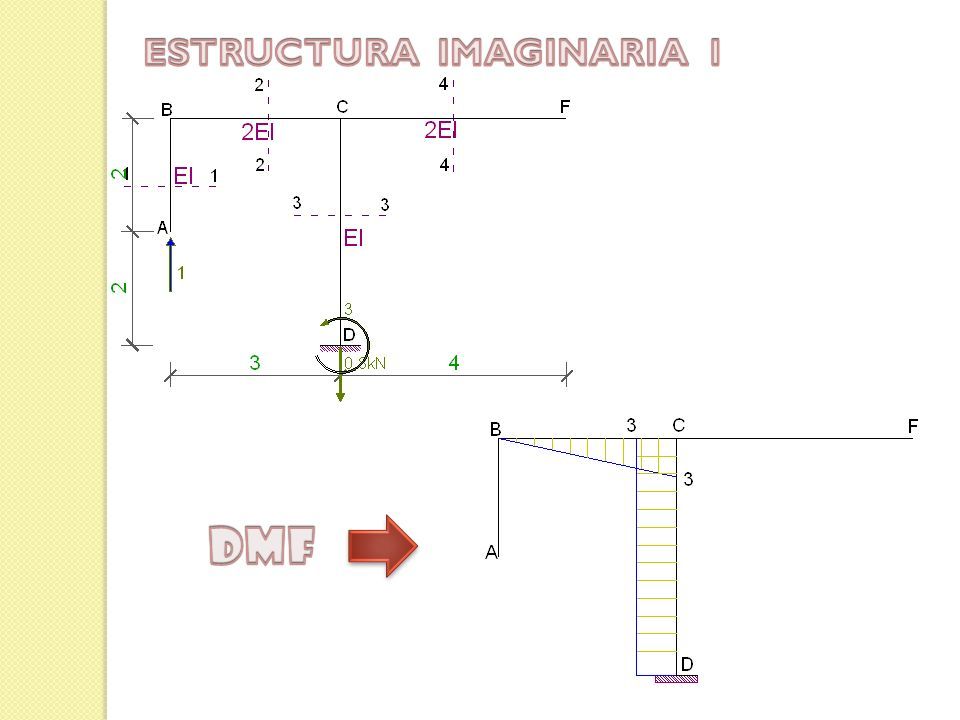

25

26

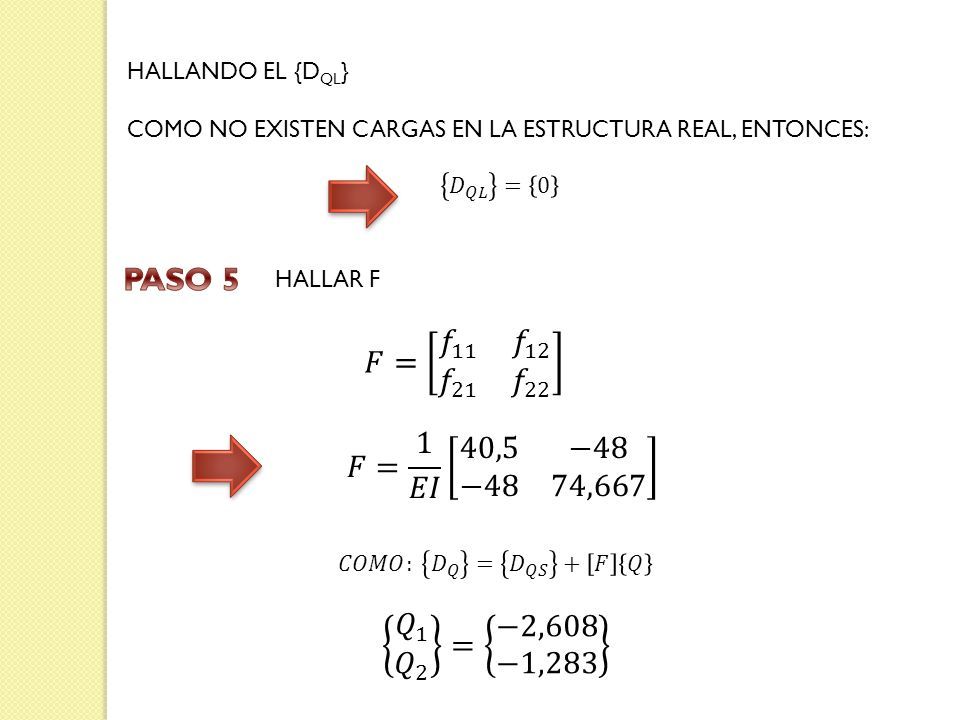

27 HALLAR F HALLANDO EL {D QL } COMO NO EXISTEN CARGAS EN LA ESTRUCTURA REAL, ENTONCES:

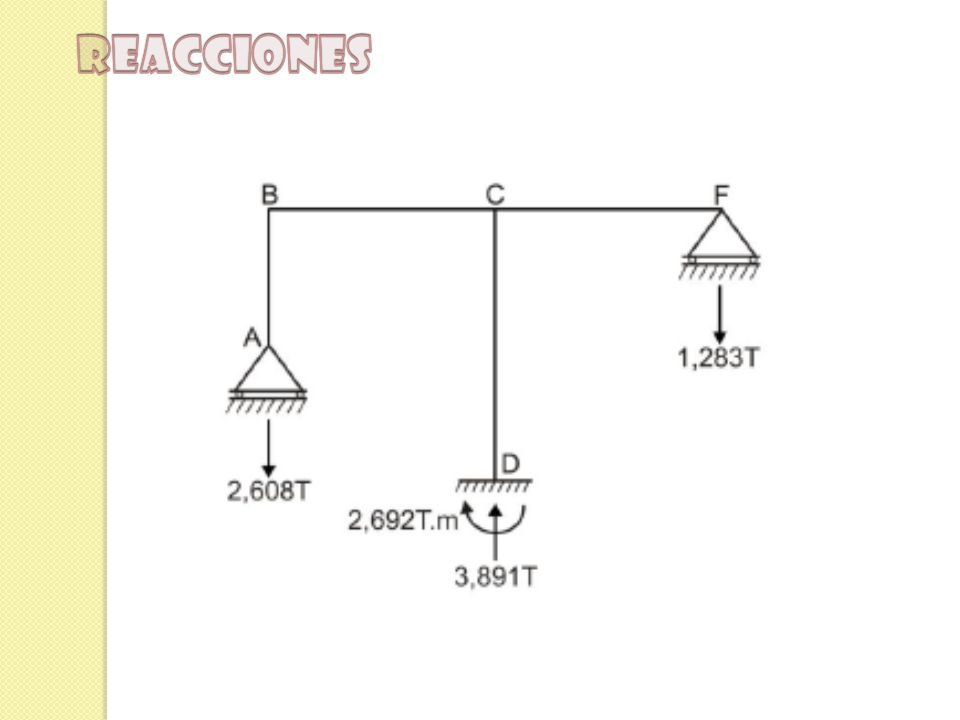

28

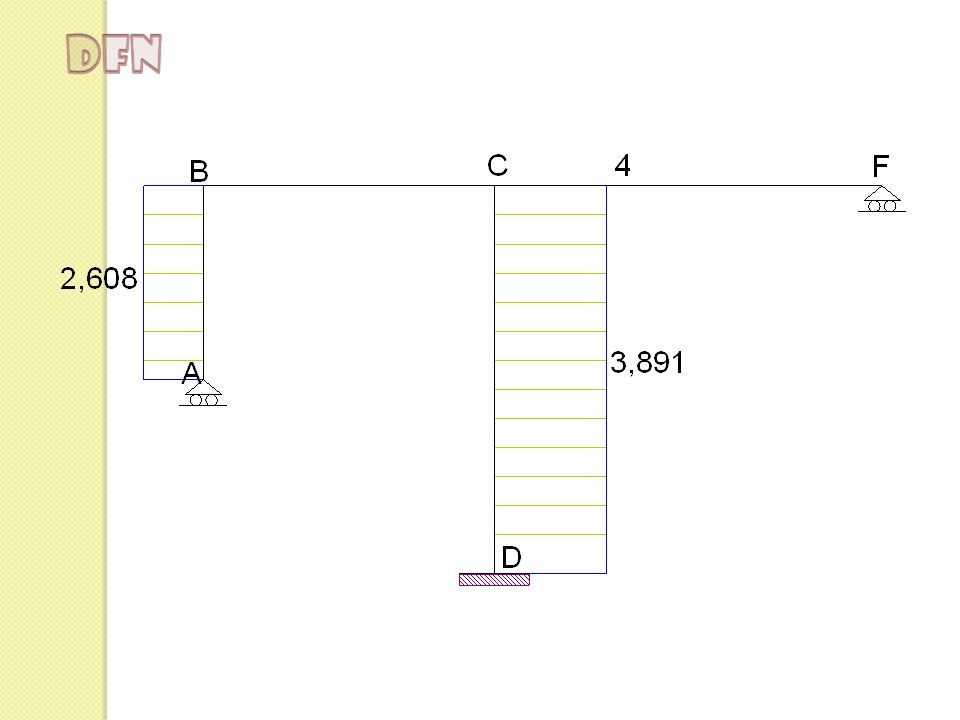

29

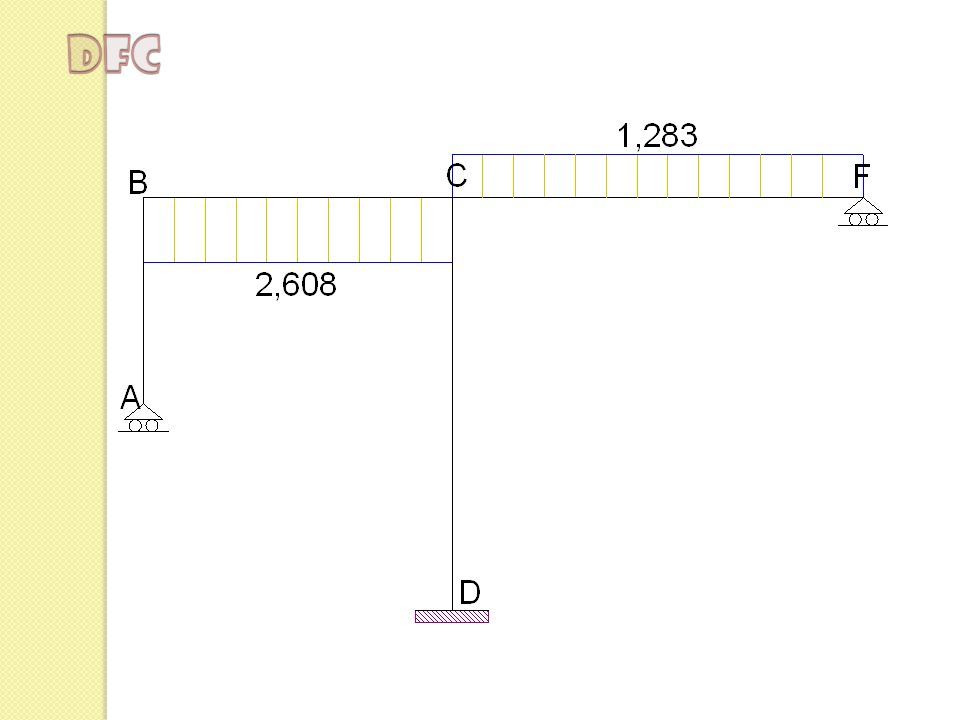

30

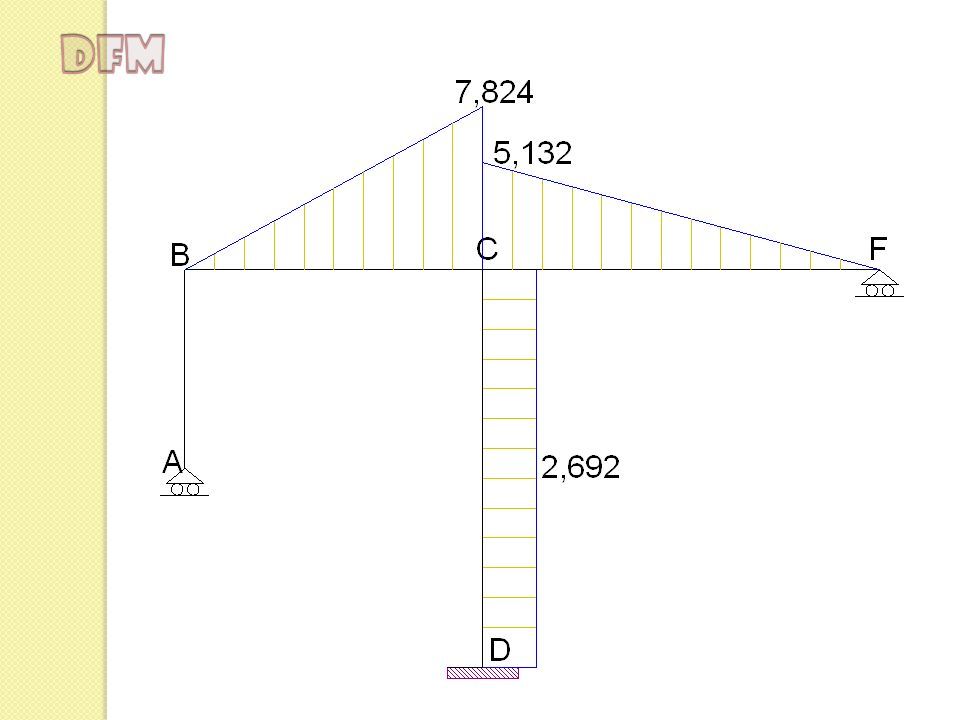

31
