1

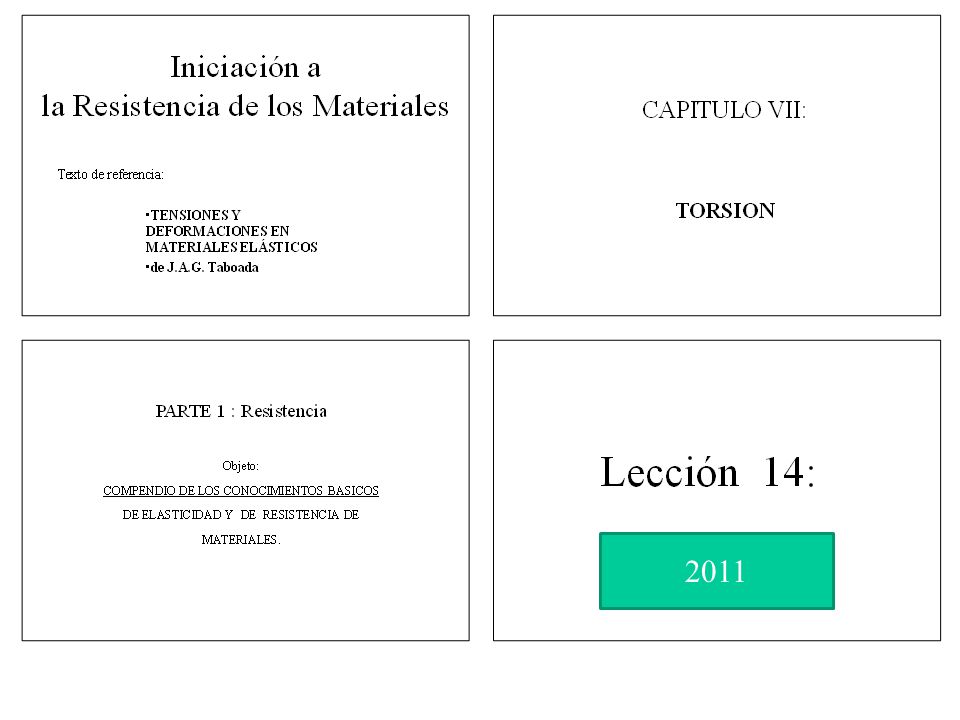

2011
2

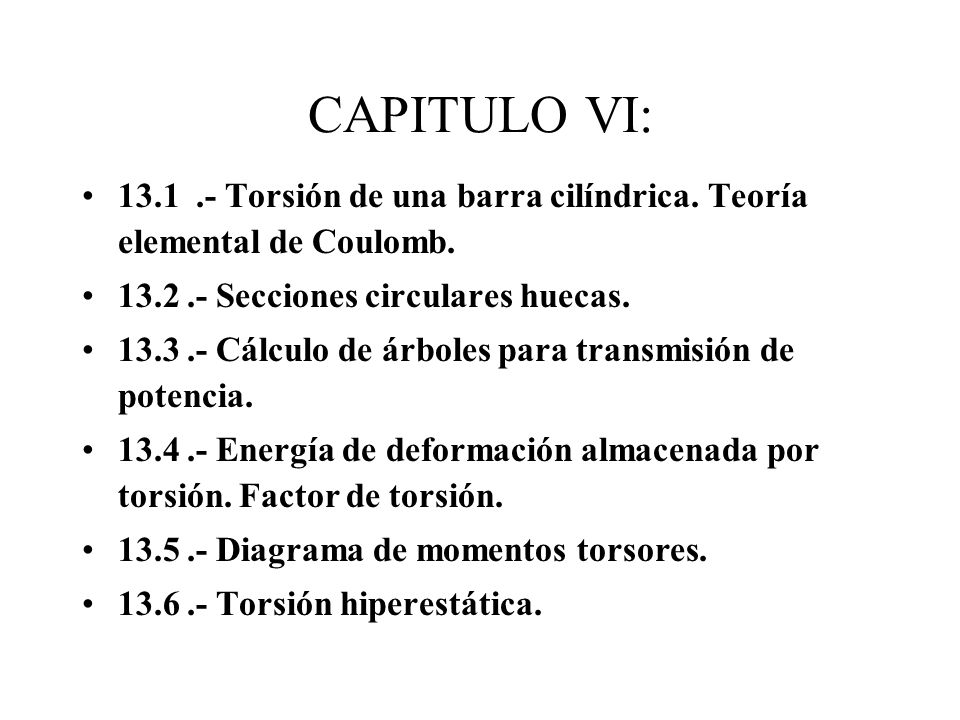

CAPITULO VI: Torsión de una barra cilíndrica. Teoría elemental de Coulomb. Secciones circulares huecas. Cálculo de árboles para transmisión de potencia. Energía de deformación almacenada por torsión. Factor de torsión. Diagrama de momentos torsores. Torsión hiperestática.
3

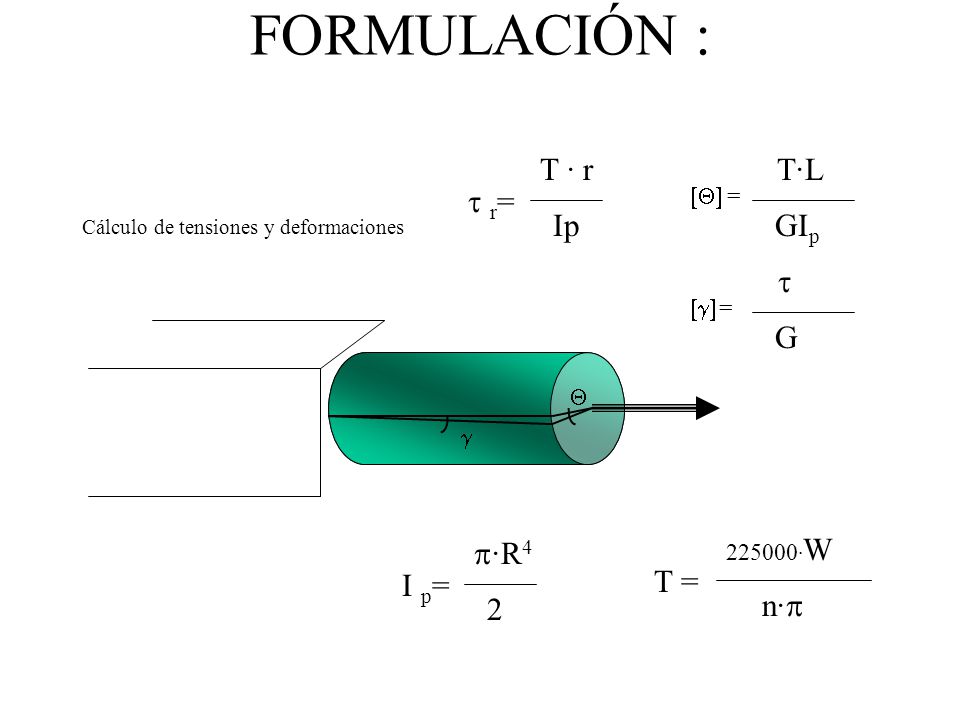

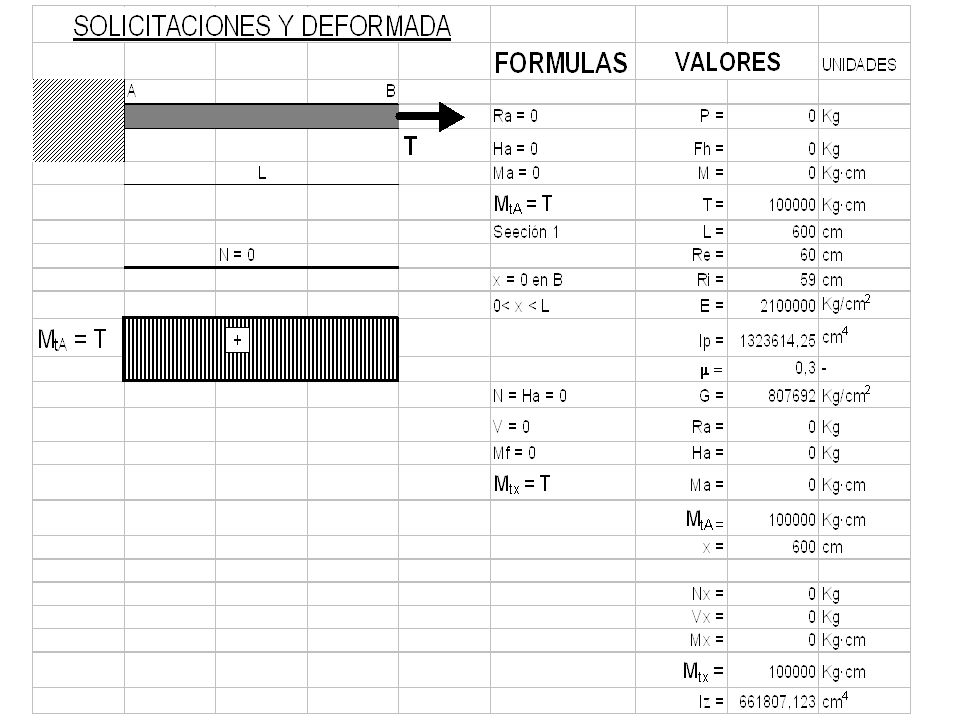

FORMULACIÓN : t r= T · r Ip T·L GIp t G I p= p·R4 2 T = n·p [Q] =
Cálculo de tensiones y deformaciones [g] = t G Q g I p= p·R4 2 T = 225000·W n·p
5
CAPITULO VII : SOLICITACIONES COMPUESTAS. ESBELTEZ Y PANDEO
Solicitaciones compuestas en general. Flexión y torsión combinadas en ejes de sección circular. Flexión compuesta en cuerpos de poca esbeltez. Eje o linea neutra. Núcleo central. Determinación del núcleo central en algunos casos particulares. Materiales no resistentes a tracción : Compresión fuera del núcleo central
6
Solicitaciones Compuestas en General.
Un sistema se encuentra sometido a solicitaciones compuestas cuando actúan mas de una simultáneamente Tensiones Normales: Esfuerzo Normal y Momento Flector Tensiones Cortantes: Esfuerzo Cortante y Momento Torsor sN = N S t v= V·Me B·Iz sMf= Mf ·y Iz tT= T · r Ip
7

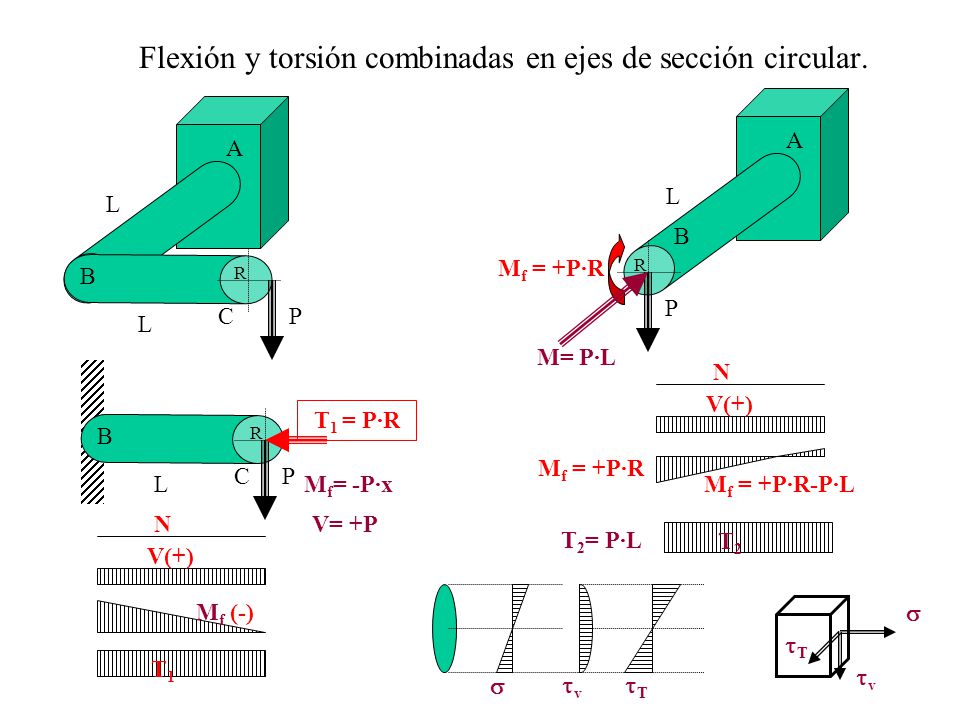

Flexión y torsión combinadas en ejes de sección circular.
P A B R L Mf = +P·R M= P·L P A B C R L N P B C R L T1 = P·R V(+) Mf = +P·R Mf = +P·R-P·L Mf= -P·x N V= +P T2= P·L T2 V(+) s tv tT Mf (-) s tv tT T1
8

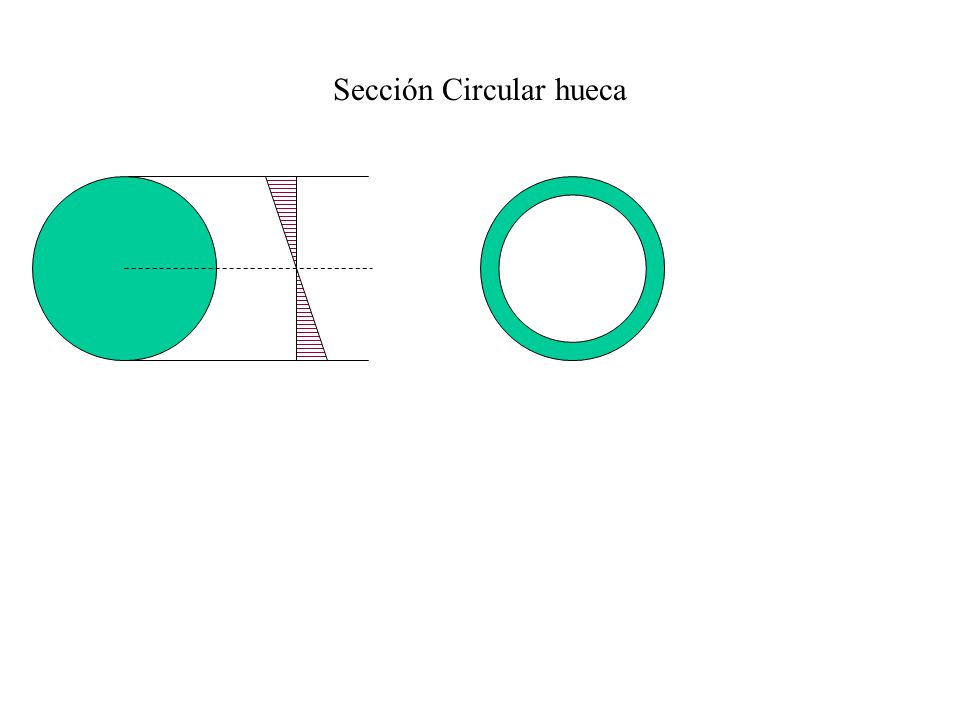

Sección Circular hueca
