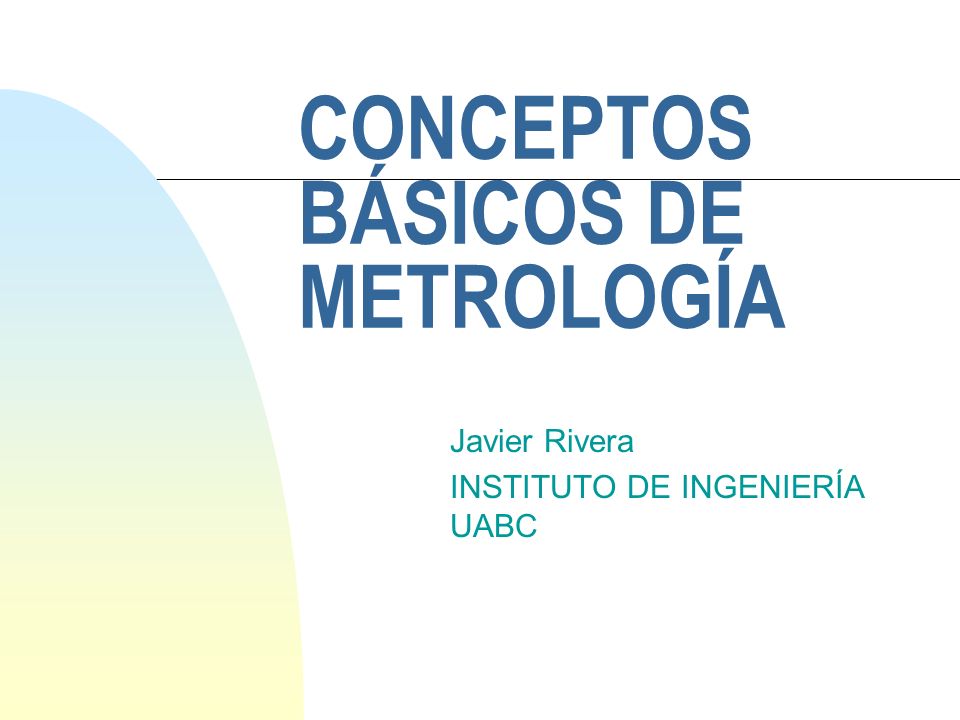

2 CONCEPTOS BÁSICOS DE METROLOGÍA Javier Rivera INSTITUTO DE INGENIERÍA UABC

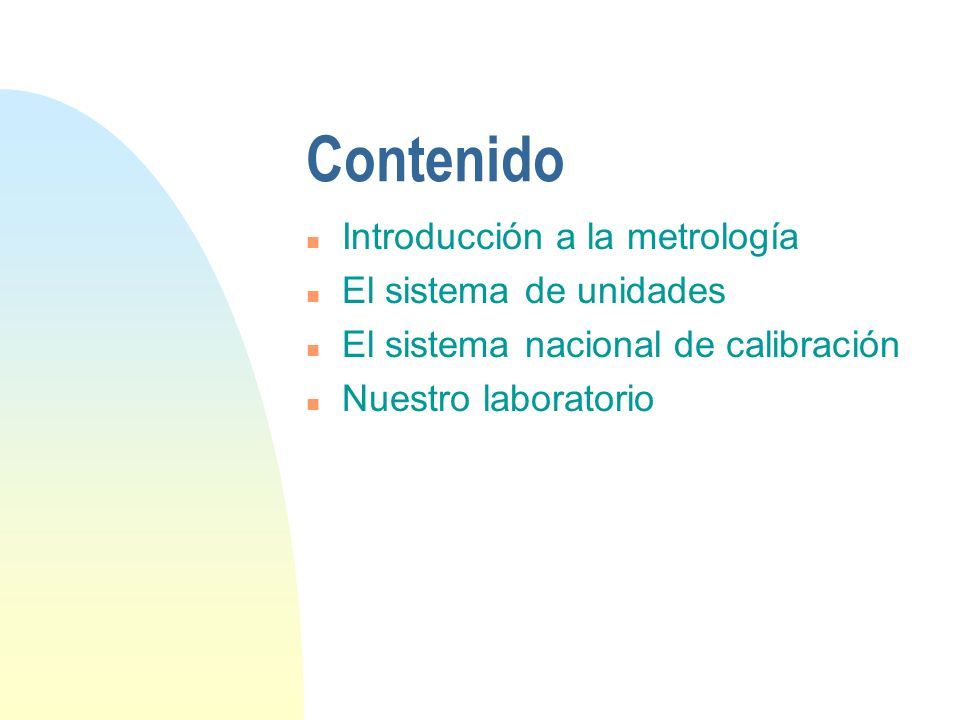

3 Contenido n Introducción a la metrología n El sistema de unidades n El sistema nacional de calibración n Nuestro laboratorio

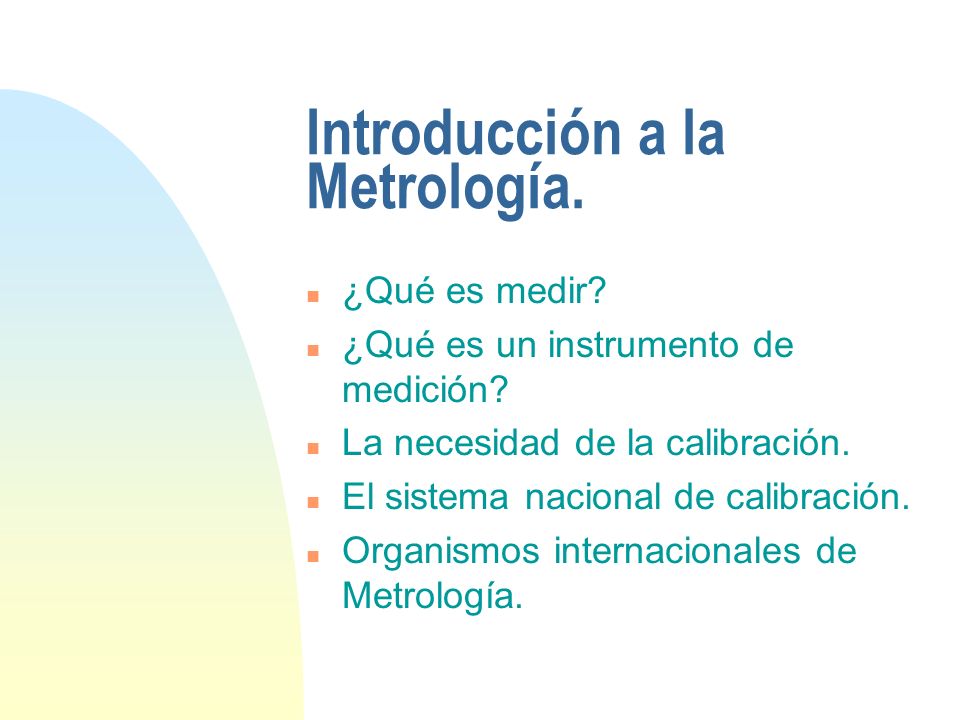

4 Introducción a la Metrología. n¿n¿Qué es medir? n¿n¿Qué es un instrumento de medición? nLnLa necesidad de la calibración. nEnEl sistema nacional de calibración. nOnOrganismos internacionales de Metrología.

5 ¿Qué es medir?

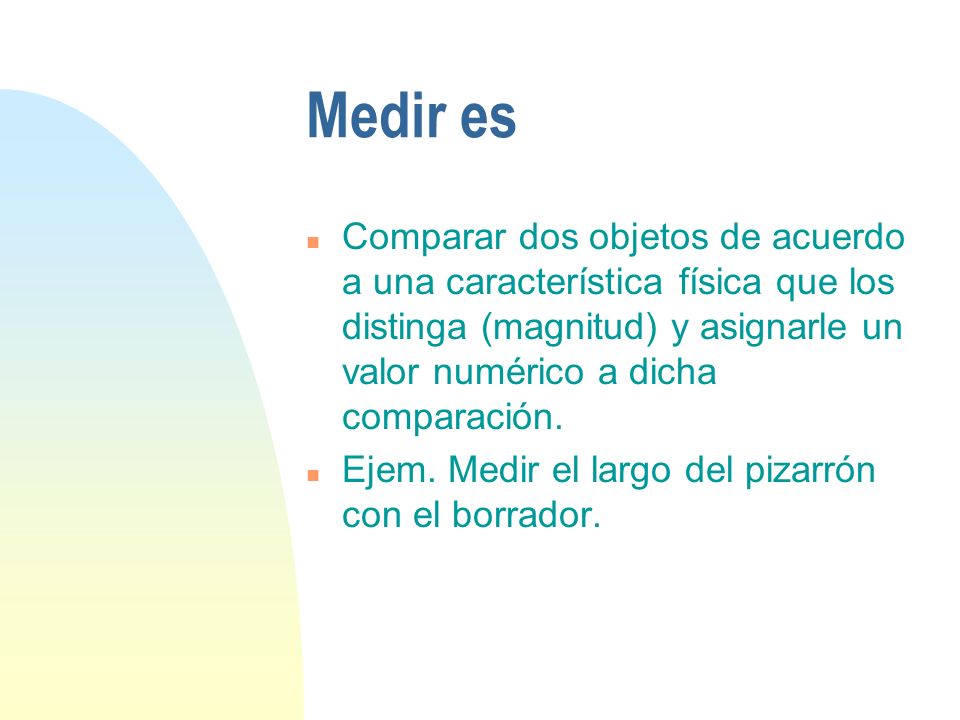

6 Medir es n Comparar dos objetos de acuerdo a una característica física que los distinga (magnitud) y asignarle un valor numérico a dicha comparación. n Ejem. Medir el largo del pizarrón con el borrador.

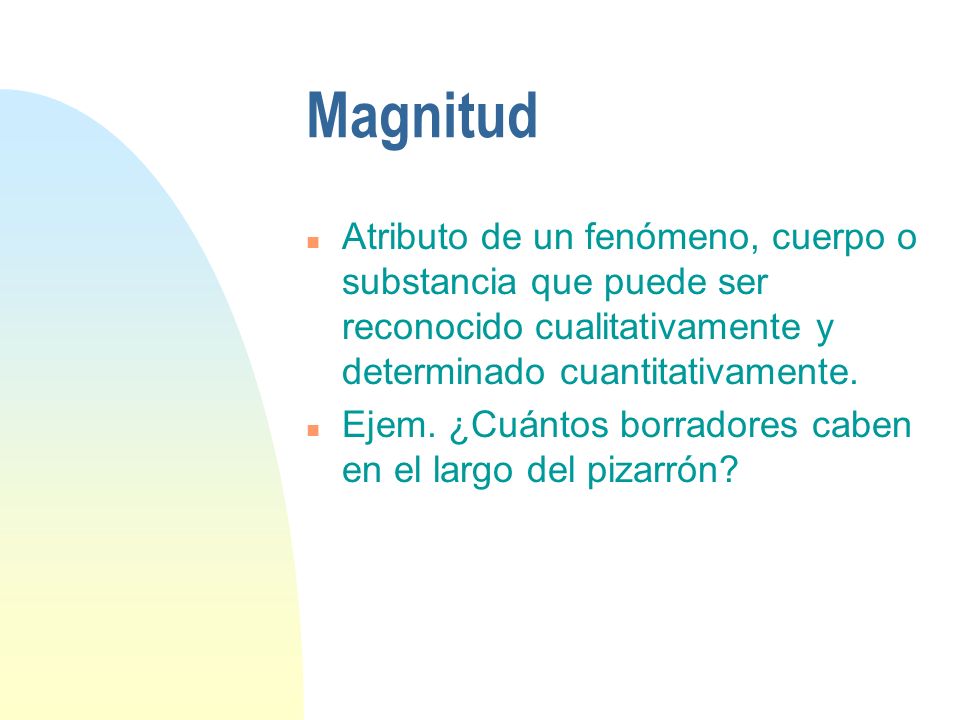

7 Magnitud n Atributo de un fenómeno, cuerpo o substancia que puede ser reconocido cualitativamente y determinado cuantitativamente. n Ejem. ¿Cuántos borradores caben en el largo del pizarrón?

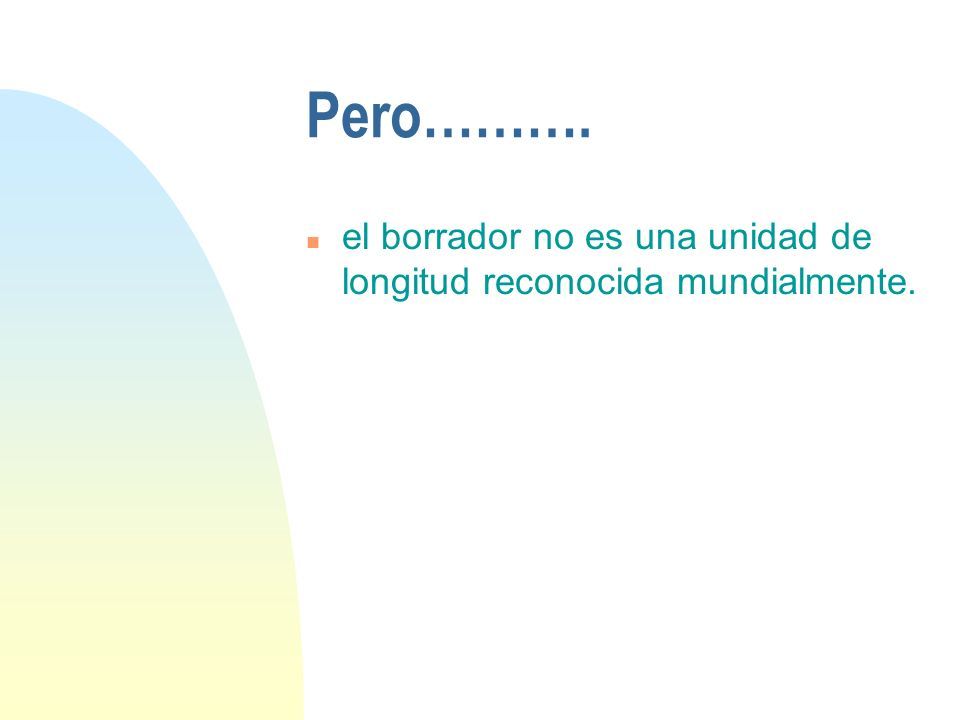

8 Pero………. n el borrador no es una unidad de longitud reconocida mundialmente.

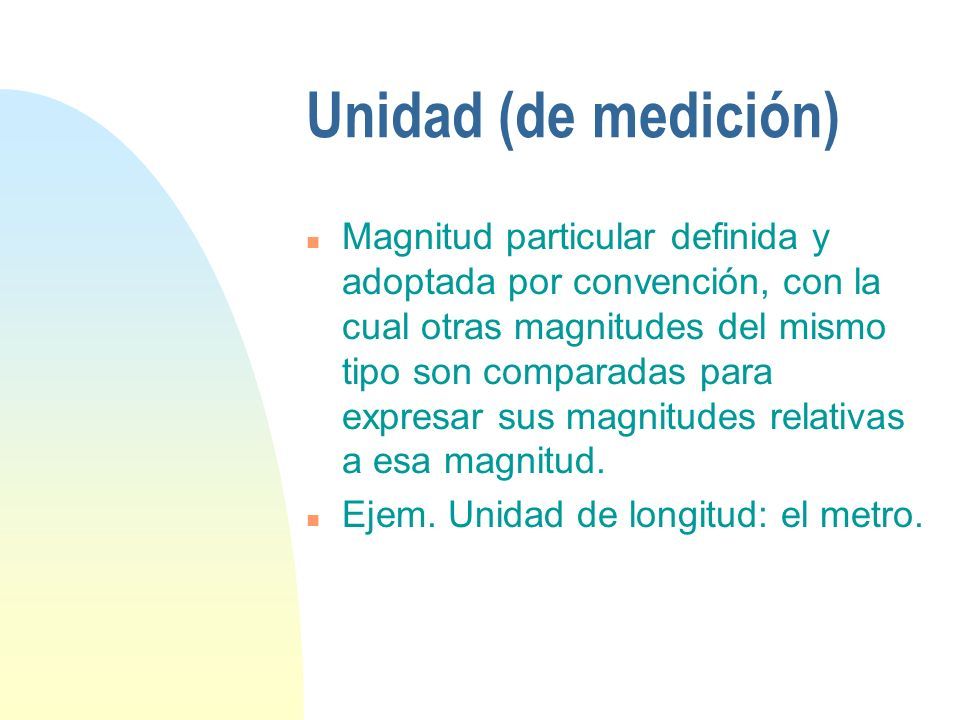

9 Unidad (de medición) n Magnitud particular definida y adoptada por convención, con la cual otras magnitudes del mismo tipo son comparadas para expresar sus magnitudes relativas a esa magnitud. n Ejem. Unidad de longitud: el metro.

10 El sistema de unidades

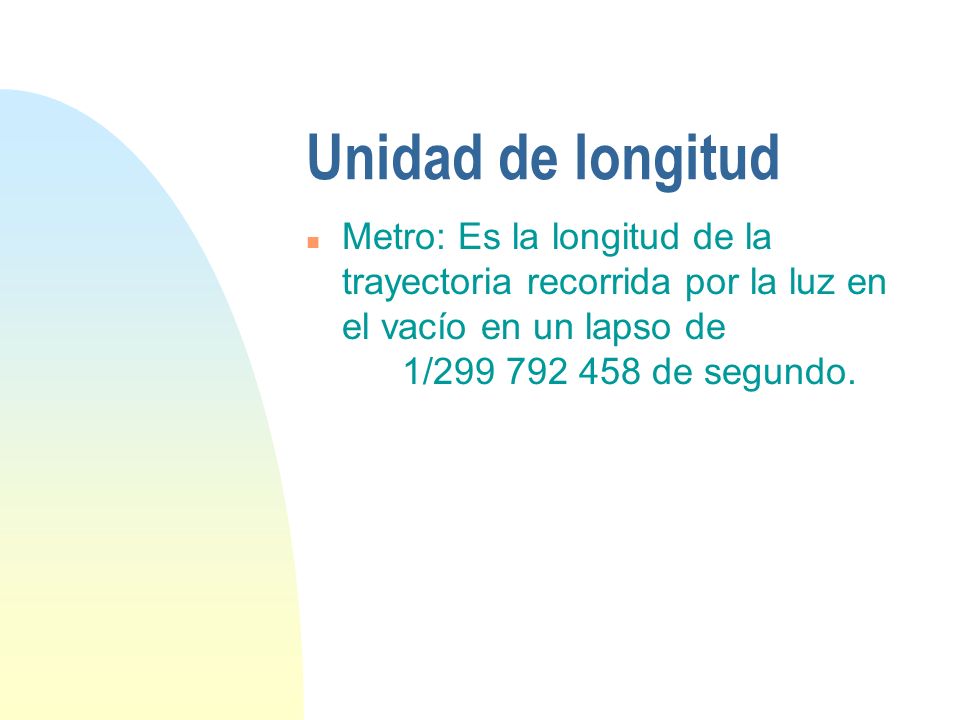

11 Unidad de longitud n Metro: Es la longitud de la trayectoria recorrida por la luz en el vacío en un lapso de 1/299 792 458 de segundo.

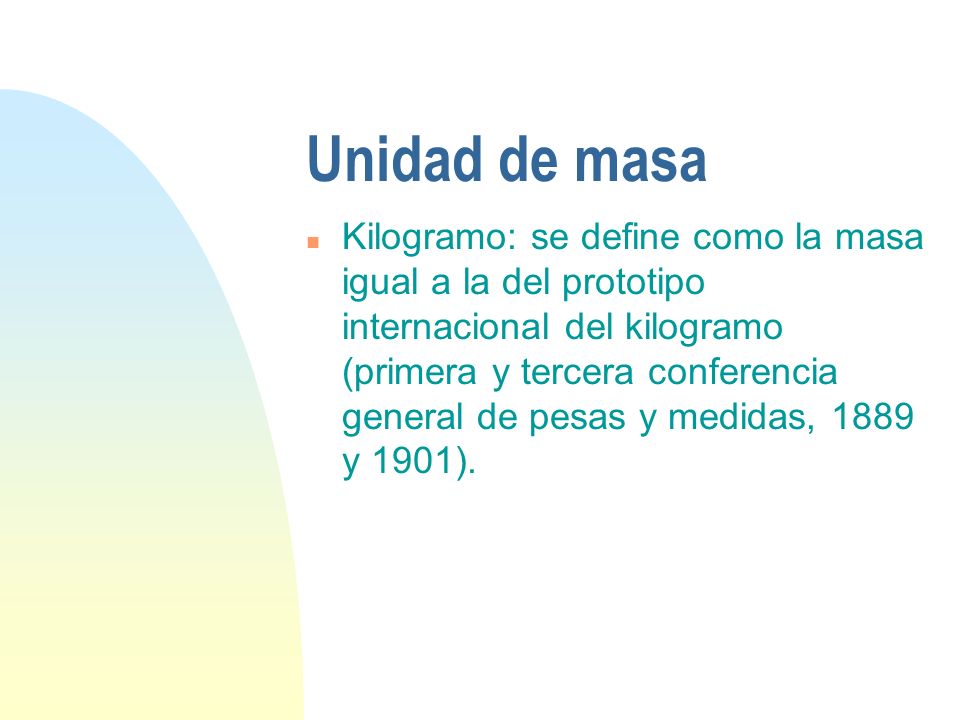

12 Unidad de masa nKnKilogramo: se define como la masa igual a la del prototipo internacional del kilogramo (primera y tercera conferencia general de pesas y medidas, 1889 y 1901).

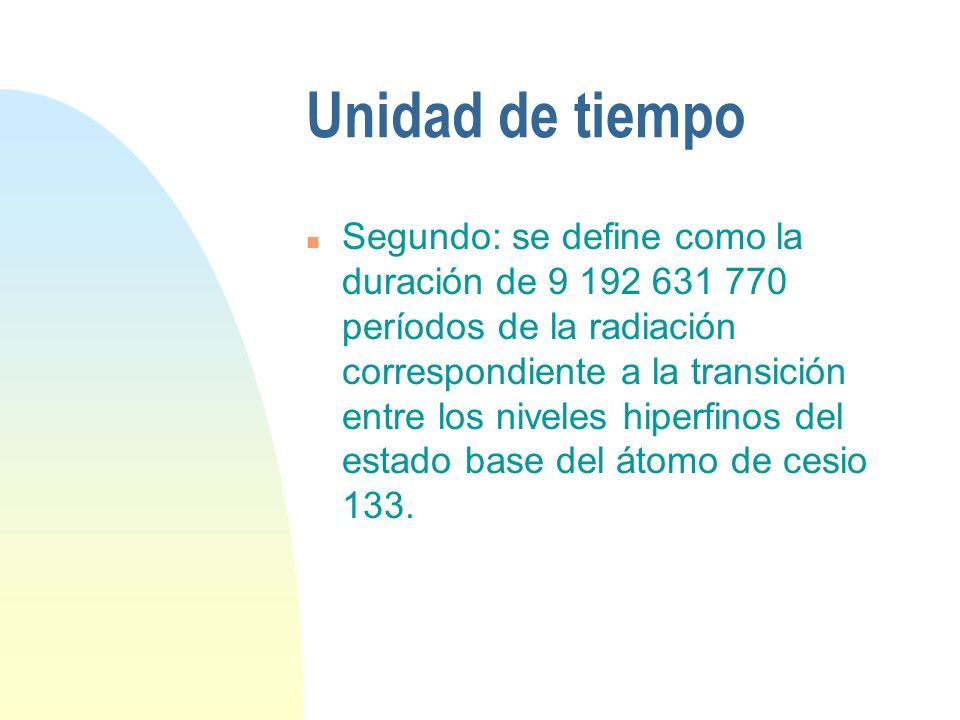

13 Unidad de tiempo n Segundo: se define como la duración de 9 192 631 770 períodos de la radiación correspondiente a la transición entre los niveles hiperfinos del estado base del átomo de cesio 133.

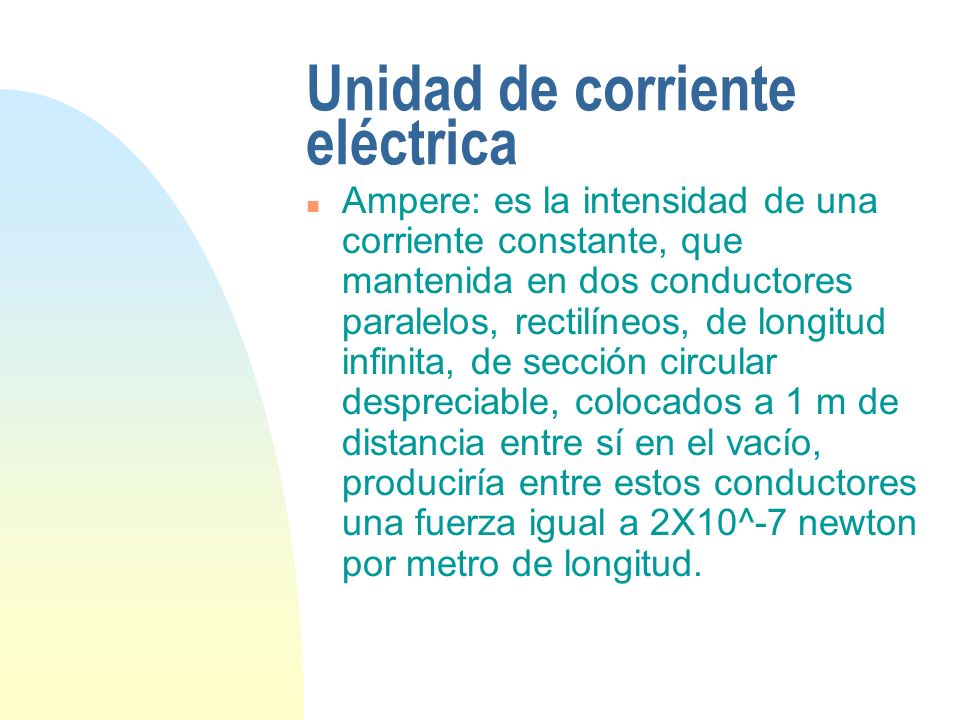

14 Unidad de corriente eléctrica n Ampere: es la intensidad de una corriente constante, que mantenida en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable, colocados a 1 m de distancia entre sí en el vacío, produciría entre estos conductores una fuerza igual a 2X10^-7 newton por metro de longitud.

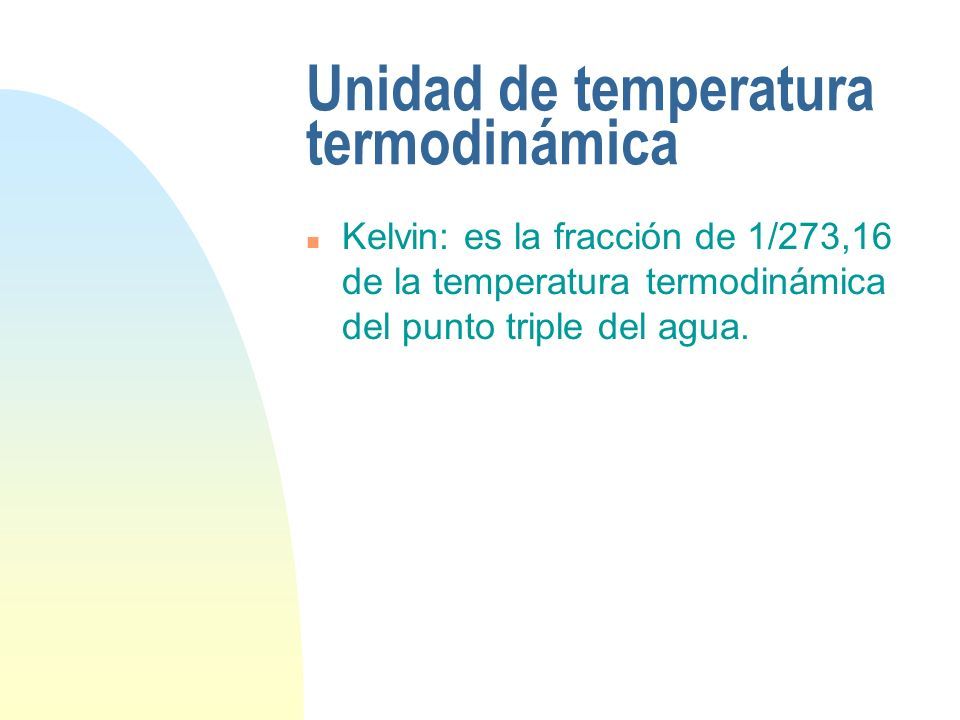

15 Unidad de temperatura termodinámica nKnKelvin: es la fracción de 1/273,16 de la temperatura termodinámica del punto triple del agua.

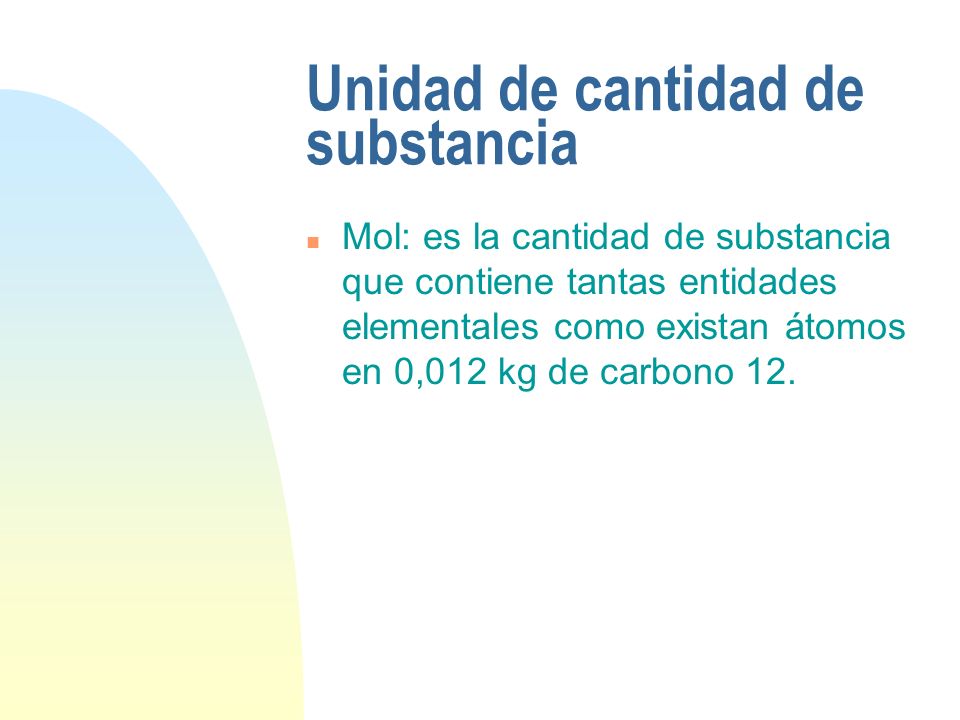

16 Unidad de cantidad de substancia nMnMol: es la cantidad de substancia que contiene tantas entidades elementales como existan átomos en 0,012 kg de carbono 12.

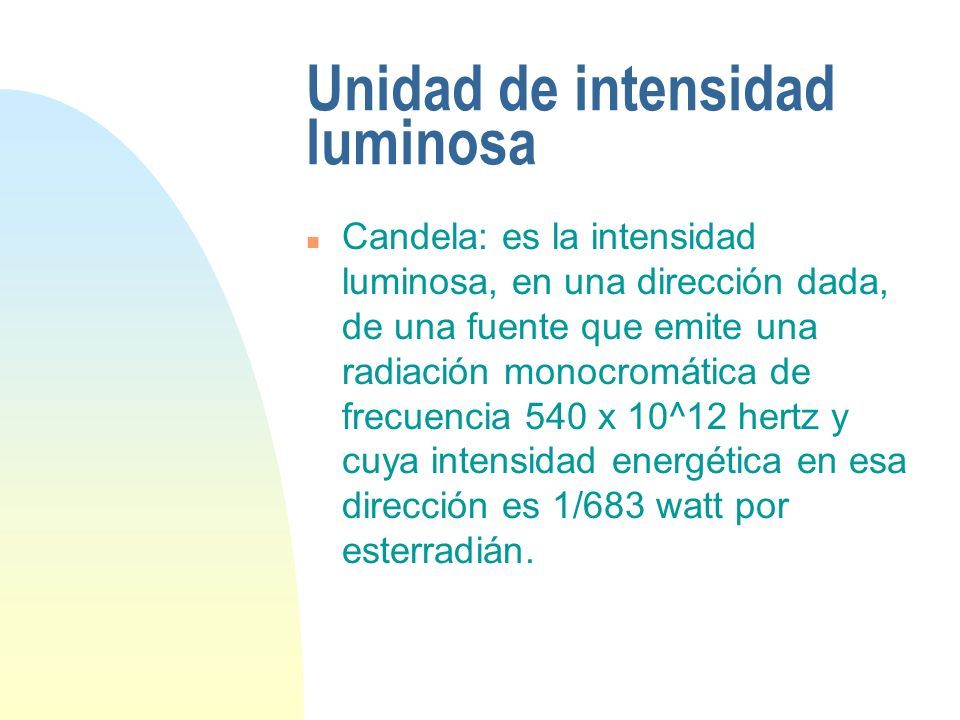

17 Unidad de intensidad luminosa n Candela: es la intensidad luminosa, en una dirección dada, de una fuente que emite una radiación monocromática de frecuencia 540 x 10^12 hertz y cuya intensidad energética en esa dirección es 1/683 watt por esterradián.

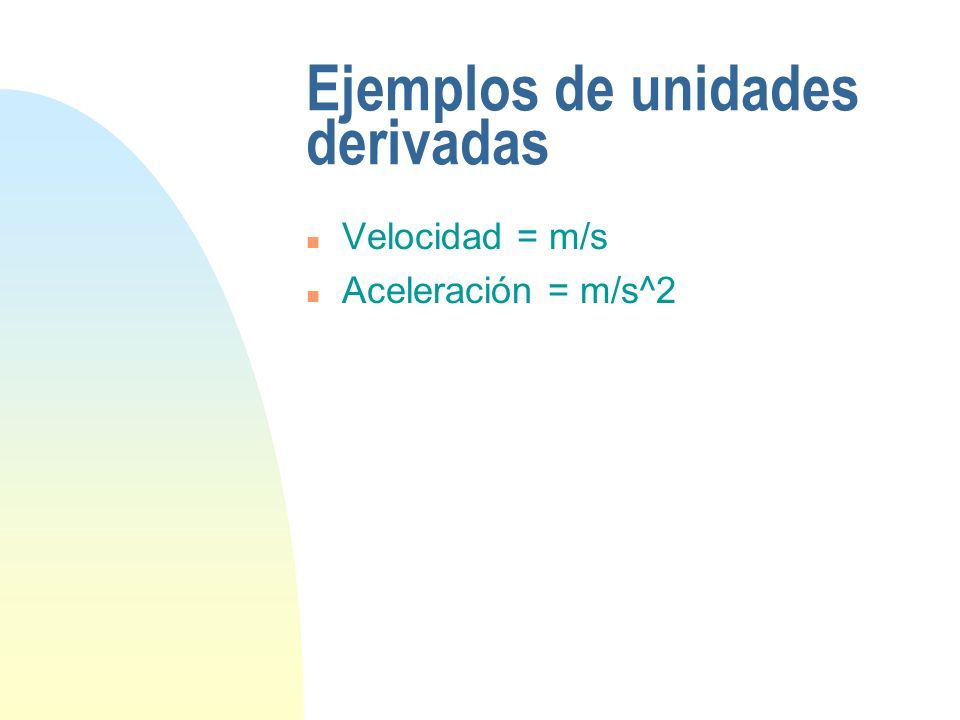

18 Ejemplos de unidades derivadas n Velocidad = m/s n Aceleración = m/s^2

19 Medición: n Conjunto de operaciones que tiene por objeto determinar el valor de una magnitud.

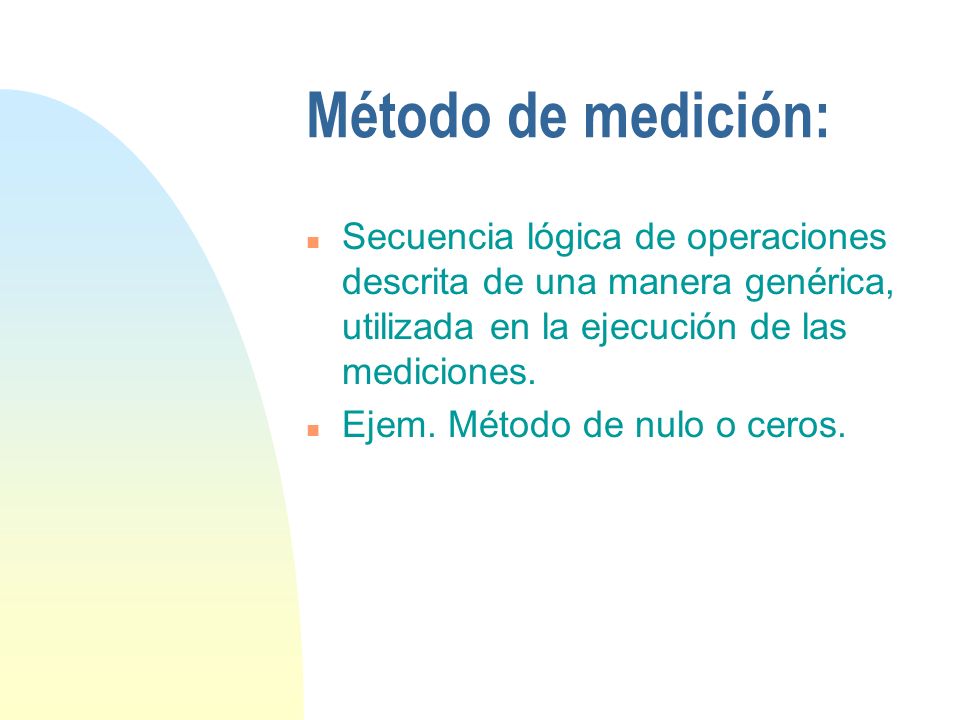

20 Método de medición: n Secuencia lógica de operaciones descrita de una manera genérica, utilizada en la ejecución de las mediciones. n Ejem. Método de nulo o ceros.

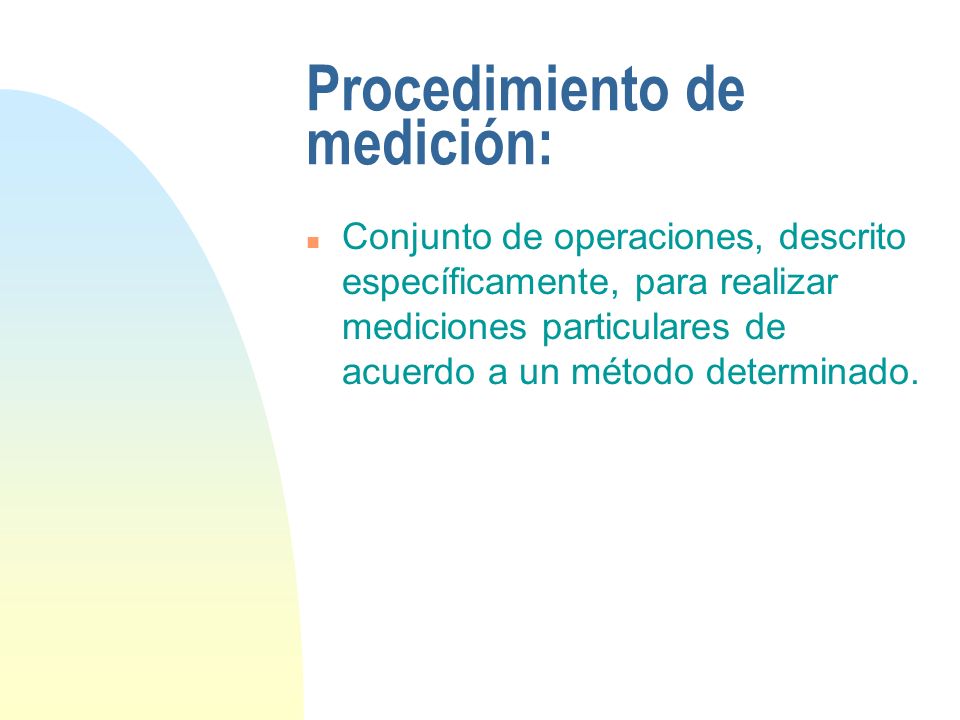

21 Procedimiento de medición: n Conjunto de operaciones, descrito específicamente, para realizar mediciones particulares de acuerdo a un método determinado.

22 Mensurando: n Magnitud particular sujeta a medición. n Ejem. La longitud de la mesa.

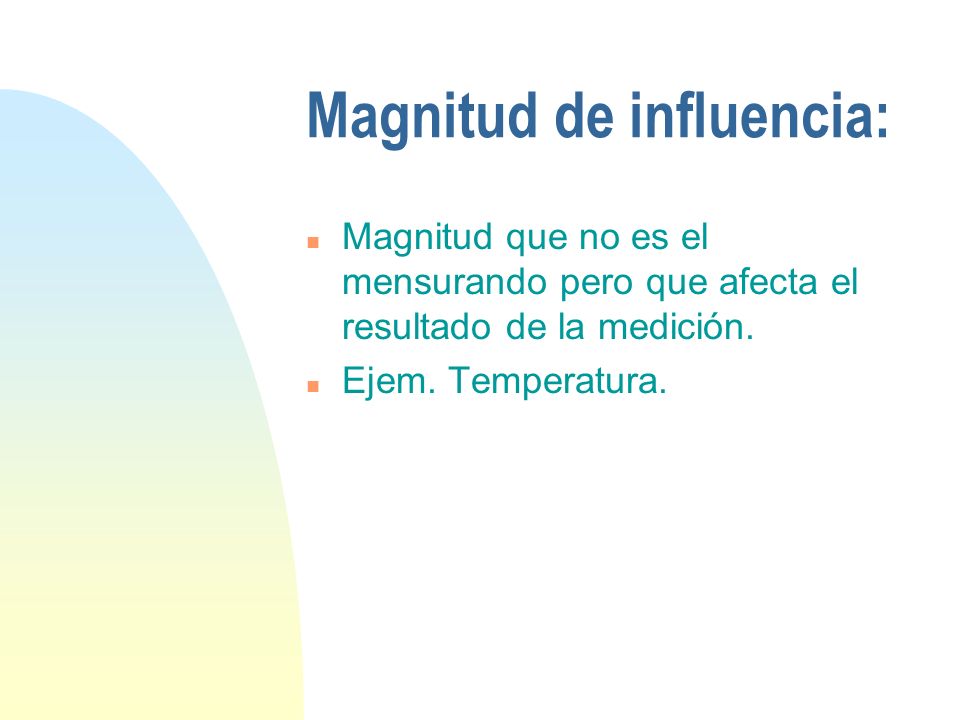

23 Magnitud de influencia: n Magnitud que no es el mensurando pero que afecta el resultado de la medición. n Ejem. Temperatura.

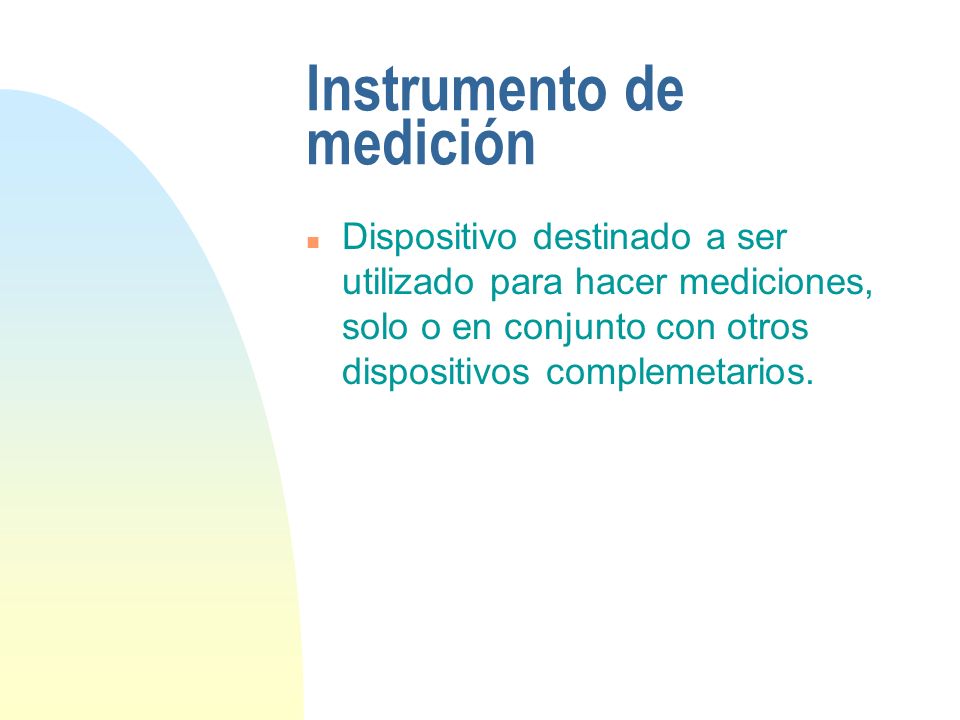

24 Instrumento de medición n Dispositivo destinado a ser utilizado para hacer mediciones, solo o en conjunto con otros dispositivos complemetarios.

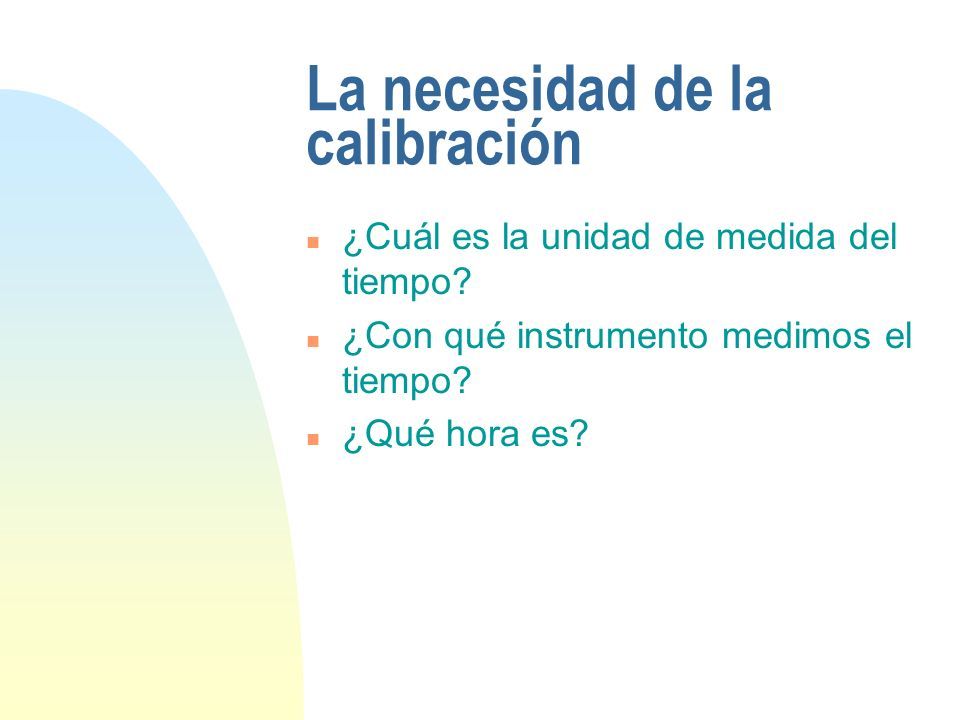

25 La necesidad de la calibración n¿n¿Cuál es la unidad de medida del tiempo? n¿n¿Con qué instrumento medimos el tiempo? n¿n¿Qué hora es?

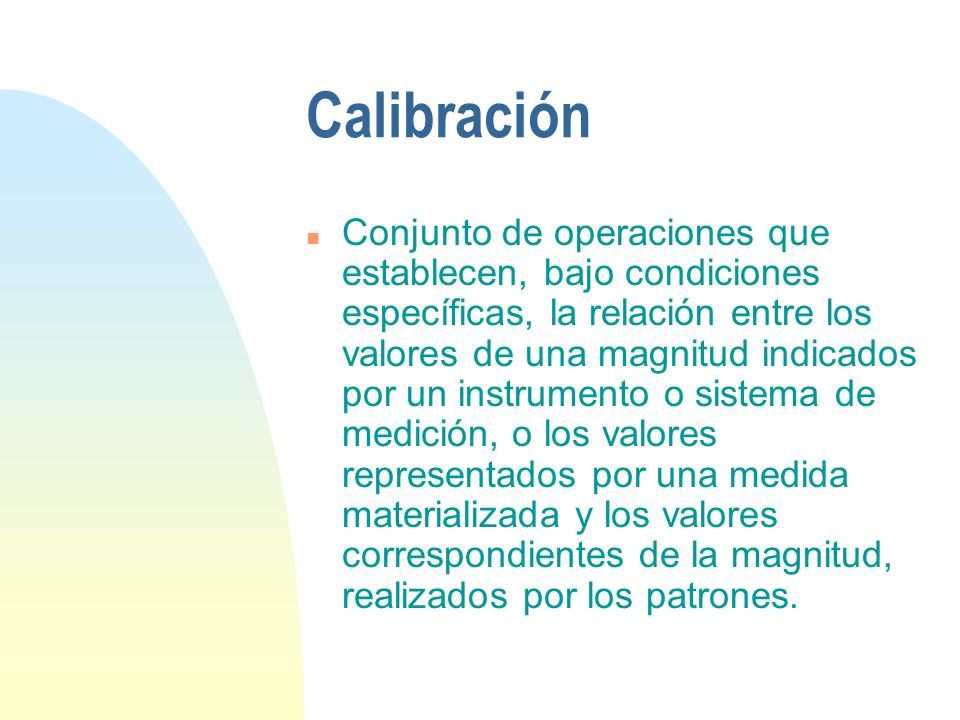

26 Calibración n Conjunto de operaciones que establecen, bajo condiciones específicas, la relación entre los valores de una magnitud indicados por un instrumento o sistema de medición, o los valores representados por una medida materializada y los valores correspondientes de la magnitud, realizados por los patrones.

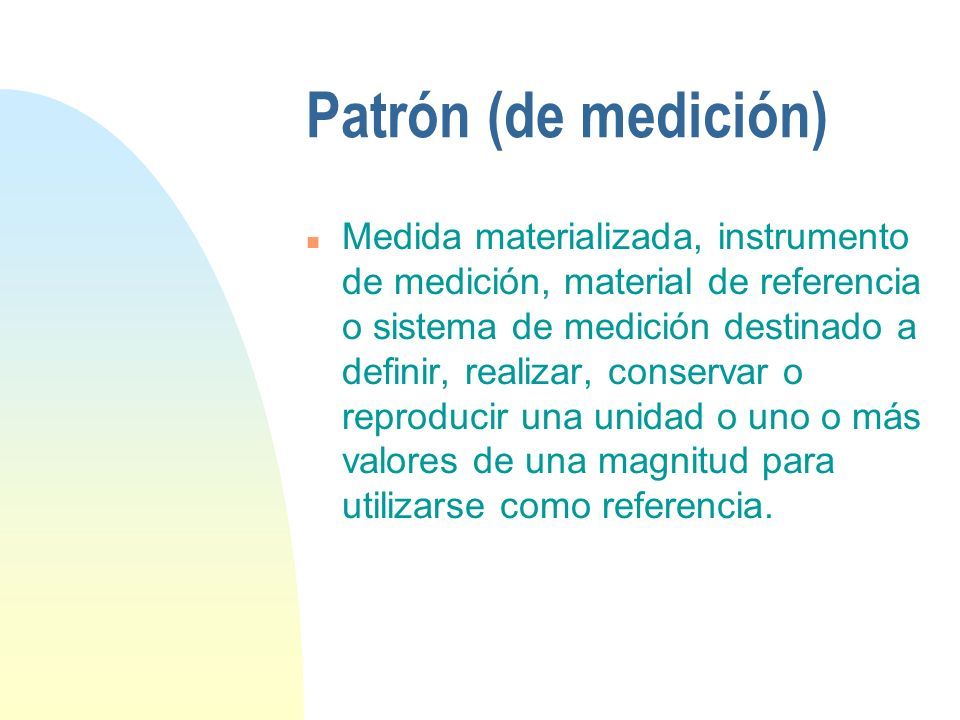

27 Patrón (de medición) n Medida materializada, instrumento de medición, material de referencia o sistema de medición destinado a definir, realizar, conservar o reproducir una unidad o uno o más valores de una magnitud para utilizarse como referencia.

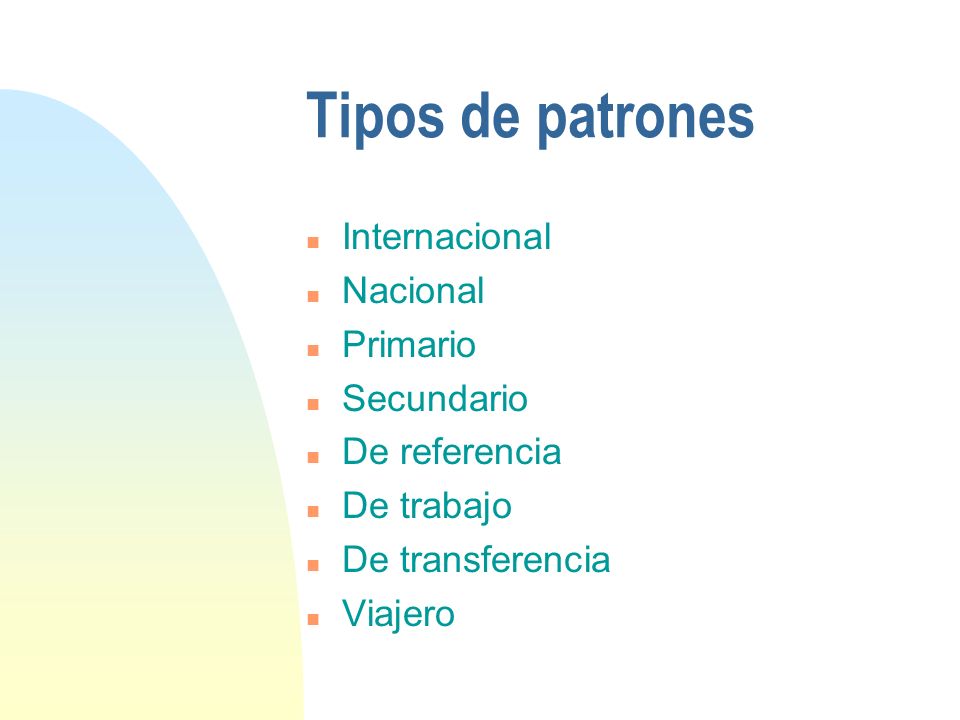

28 Tipos de patrones nInInternacional nNnNacional nPnPrimario nSnSecundario nDnDe referencia nDnDe trabajo nDnDe transferencia nVnViajero

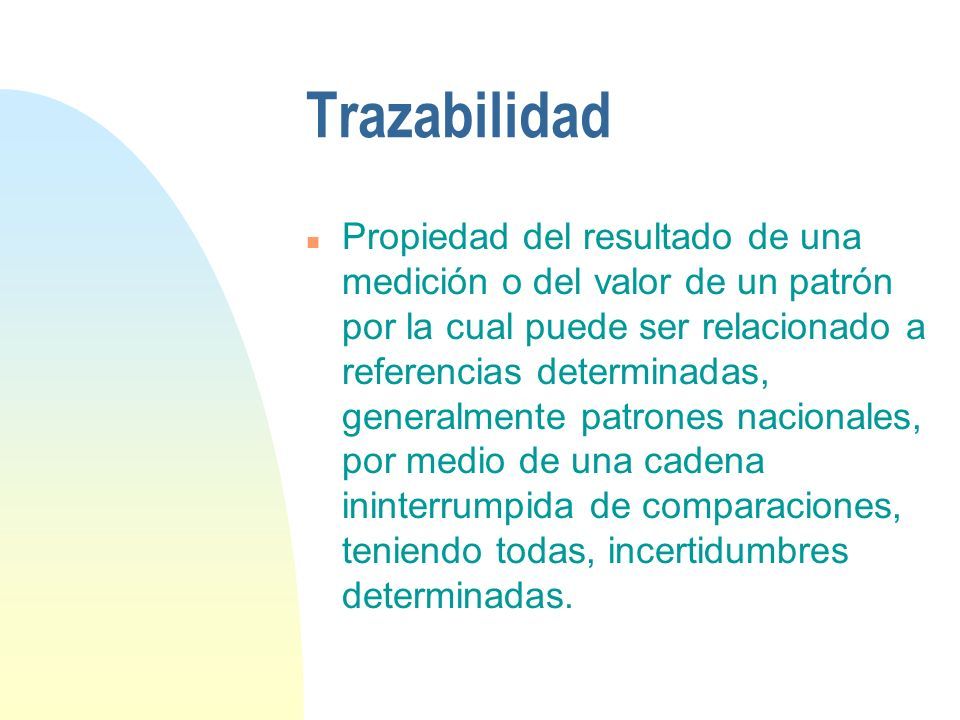

29 Trazabilidad n Propiedad del resultado de una medición o del valor de un patrón por la cual puede ser relacionado a referencias determinadas, generalmente patrones nacionales, por medio de una cadena ininterrumpida de comparaciones, teniendo todas, incertidumbres determinadas.

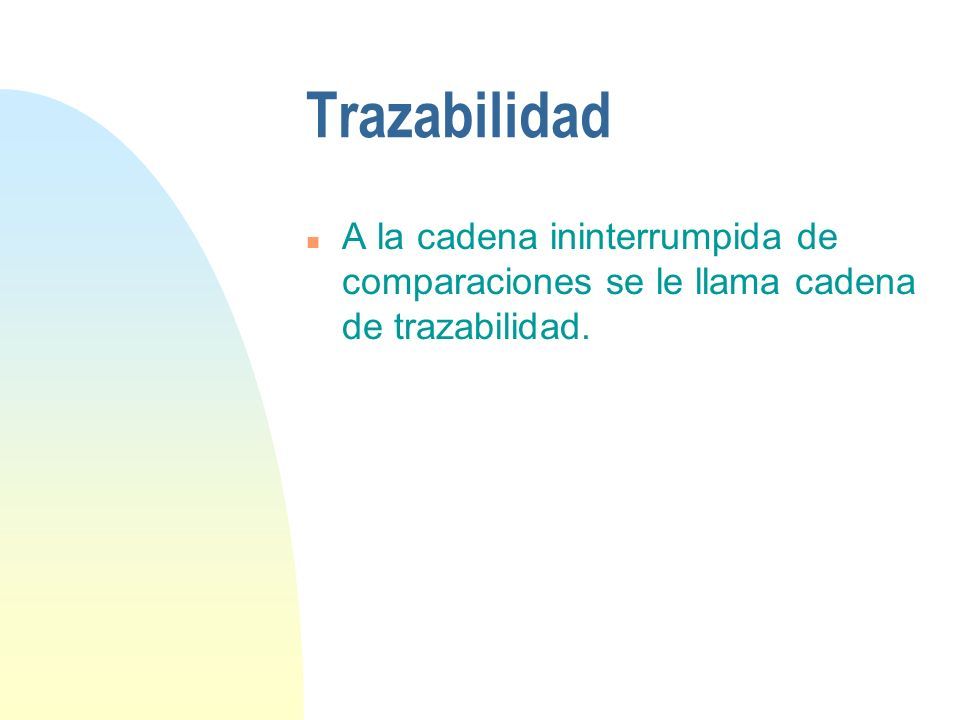

30 Trazabilidad n A la cadena ininterrumpida de comparaciones se le llama cadena de trazabilidad.

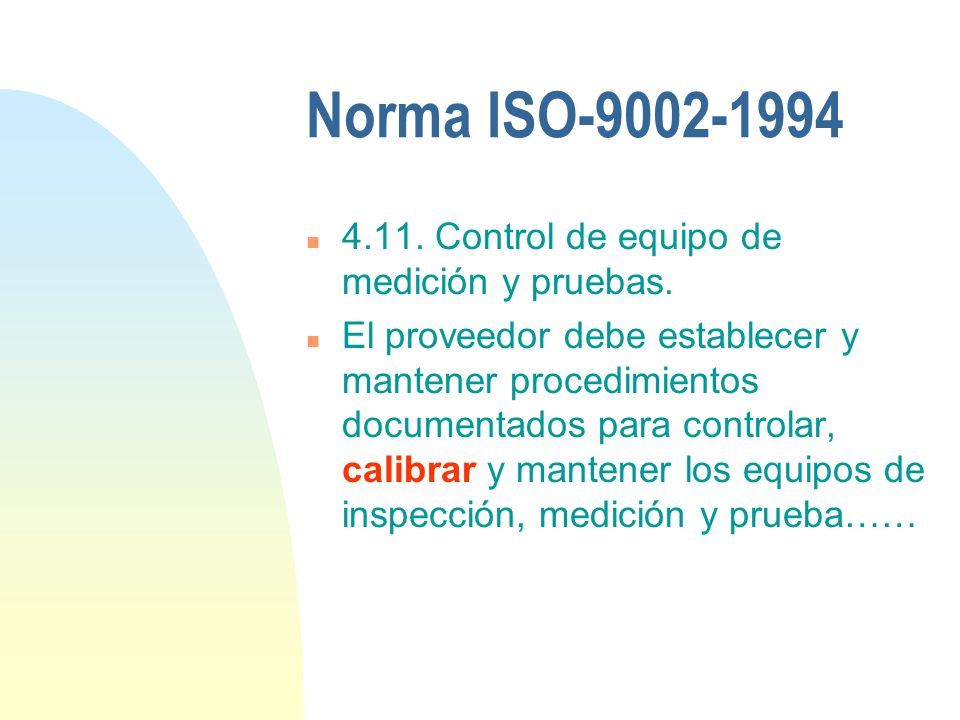

31 Norma ISO-9002-1994 n 4.11. Control de equipo de medición y pruebas. n El proveedor debe establecer y mantener procedimientos documentados para controlar, calibrar y mantener los equipos de inspección, medición y prueba……

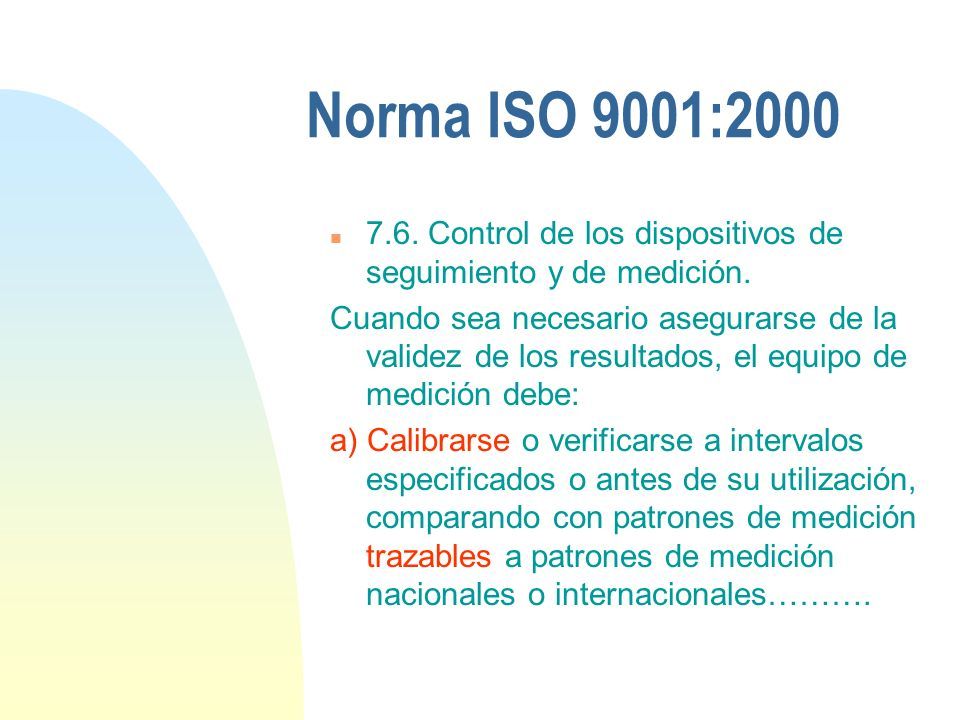

32 Norma ISO 9001:2000 n 7.6. Control de los dispositivos de seguimiento y de medición. Cuando sea necesario asegurarse de la validez de los resultados, el equipo de medición debe: a) Calibrarse o verificarse a intervalos especificados o antes de su utilización, comparando con patrones de medición trazables a patrones de medición nacionales o internacionales……….

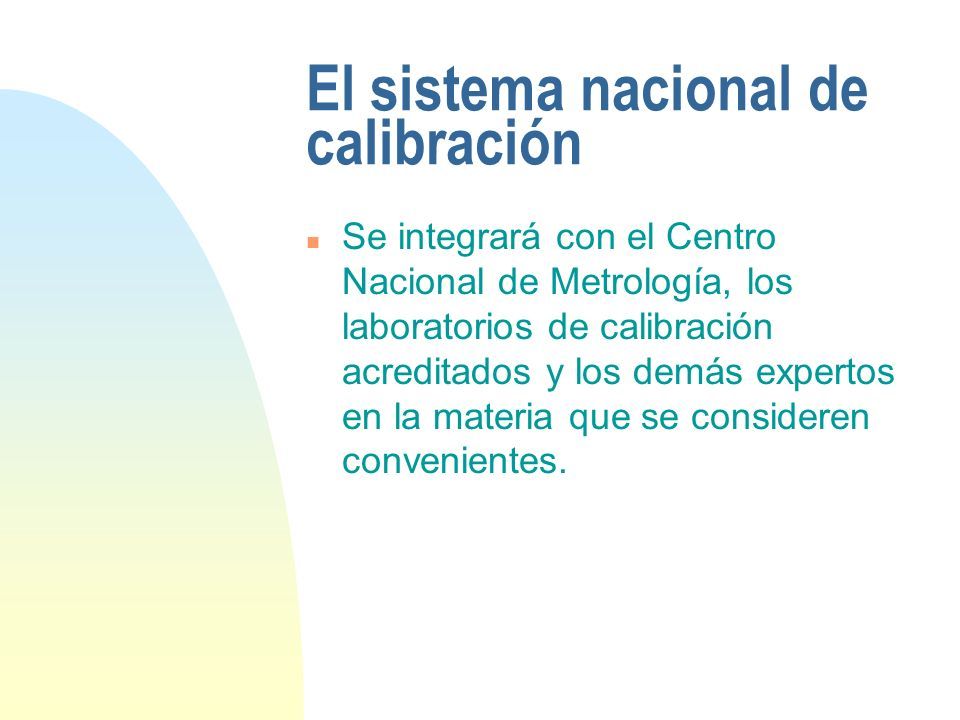

33 El sistema nacional de calibración n Se integrará con el Centro Nacional de Metrología, los laboratorios de calibración acreditados y los demás expertos en la materia que se consideren convenientes.

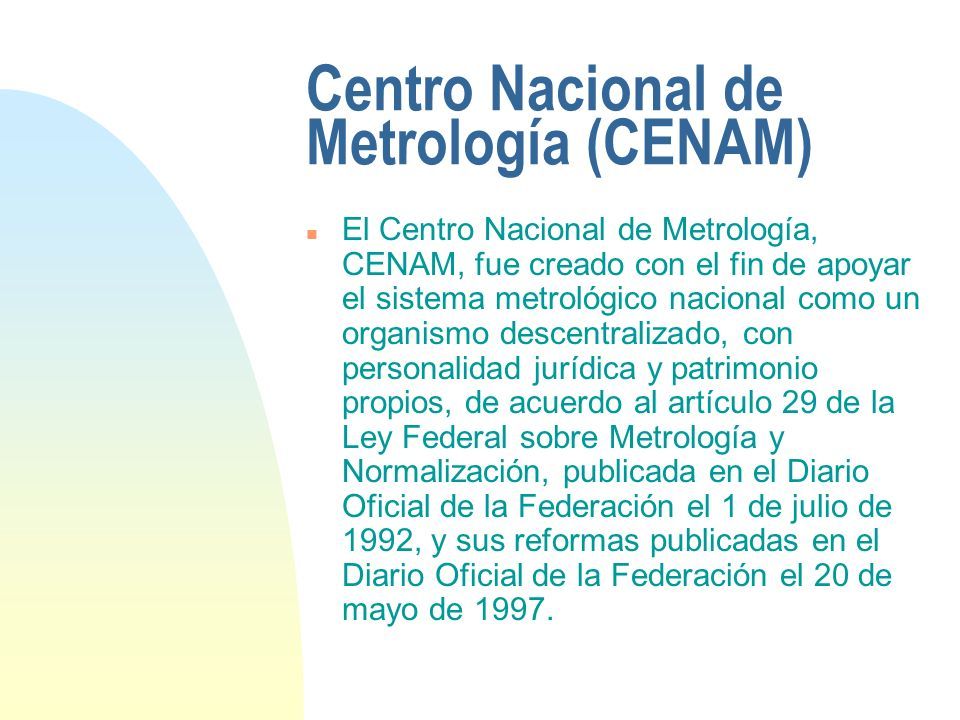

34 Centro Nacional de Metrología (CENAM) n El Centro Nacional de Metrología, CENAM, fue creado con el fin de apoyar el sistema metrológico nacional como un organismo descentralizado, con personalidad jurídica y patrimonio propios, de acuerdo al artículo 29 de la Ley Federal sobre Metrología y Normalización, publicada en el Diario Oficial de la Federación el 1 de julio de 1992, y sus reformas publicadas en el Diario Oficial de la Federación el 20 de mayo de 1997.

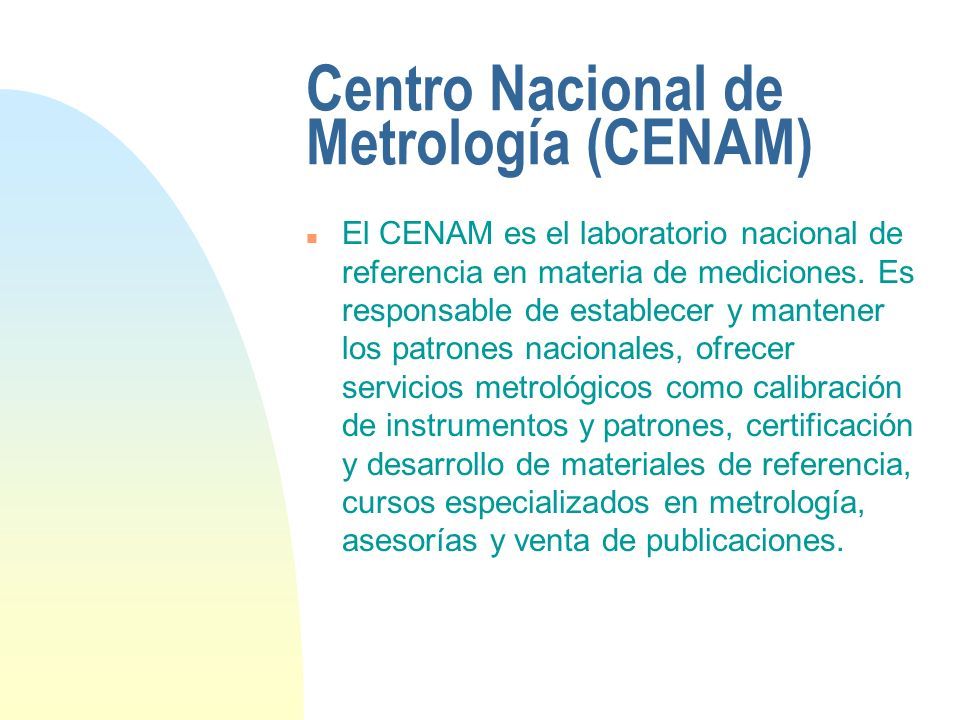

35 Centro Nacional de Metrología (CENAM) n El CENAM es el laboratorio nacional de referencia en materia de mediciones. Es responsable de establecer y mantener los patrones nacionales, ofrecer servicios metrológicos como calibración de instrumentos y patrones, certificación y desarrollo de materiales de referencia, cursos especializados en metrología, asesorías y venta de publicaciones.

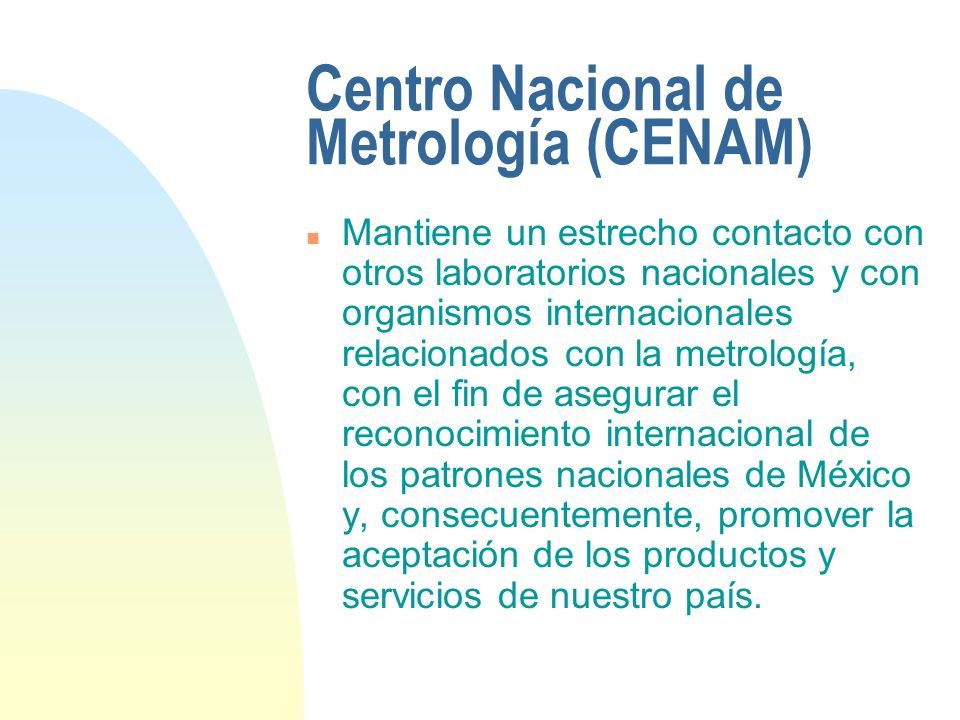

36 Centro Nacional de Metrología (CENAM) n Mantiene un estrecho contacto con otros laboratorios nacionales y con organismos internacionales relacionados con la metrología, con el fin de asegurar el reconocimiento internacional de los patrones nacionales de México y, consecuentemente, promover la aceptación de los productos y servicios de nuestro país.

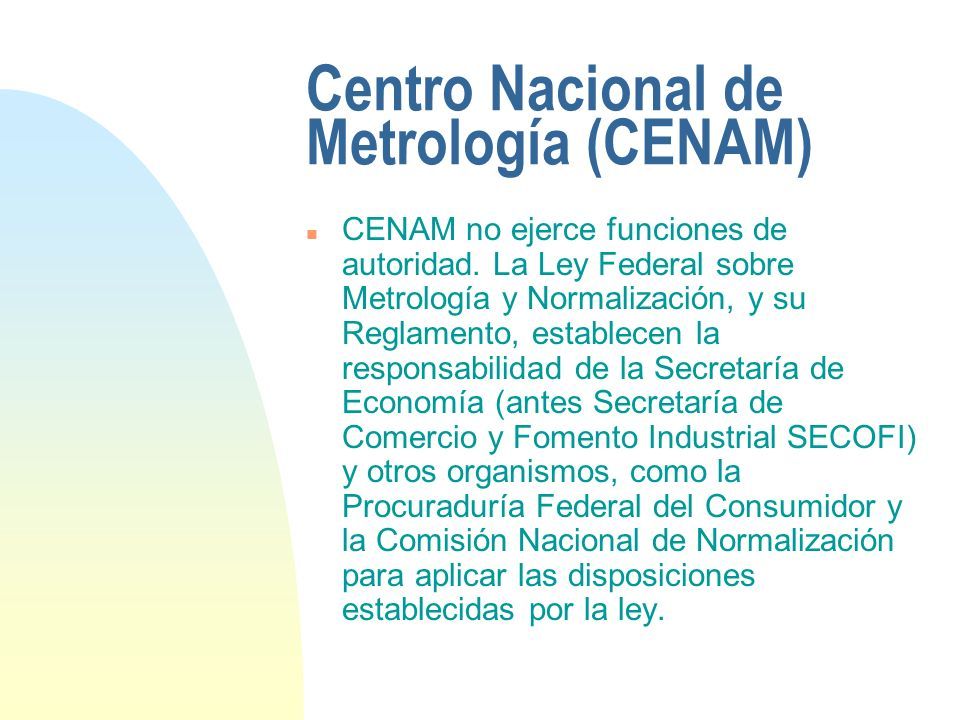

37 Centro Nacional de Metrología (CENAM) n CENAM no ejerce funciones de autoridad. La Ley Federal sobre Metrología y Normalización, y su Reglamento, establecen la responsabilidad de la Secretaría de Economía (antes Secretaría de Comercio y Fomento Industrial SECOFI) y otros organismos, como la Procuraduría Federal del Consumidor y la Comisión Nacional de Normalización para aplicar las disposiciones establecidas por la ley.

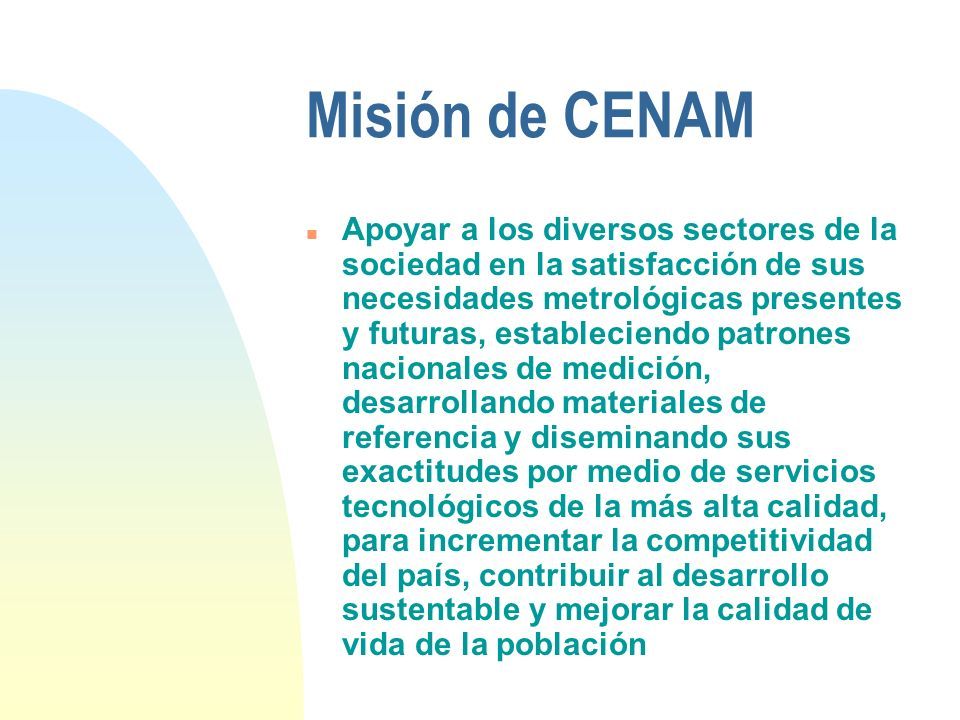

38 Misión de CENAM n Apoyar a los diversos sectores de la sociedad en la satisfacción de sus necesidades metrológicas presentes y futuras, estableciendo patrones nacionales de medición, desarrollando materiales de referencia y diseminando sus exactitudes por medio de servicios tecnológicos de la más alta calidad, para incrementar la competitividad del país, contribuir al desarrollo sustentable y mejorar la calidad de vida de la población

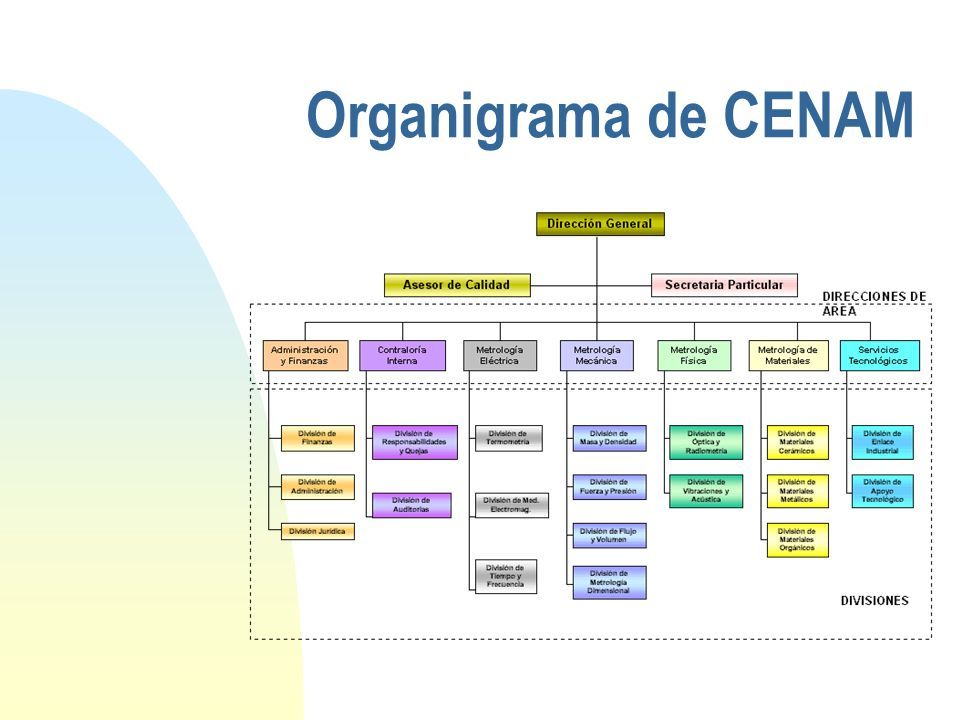

39 Organigrama de CENAM

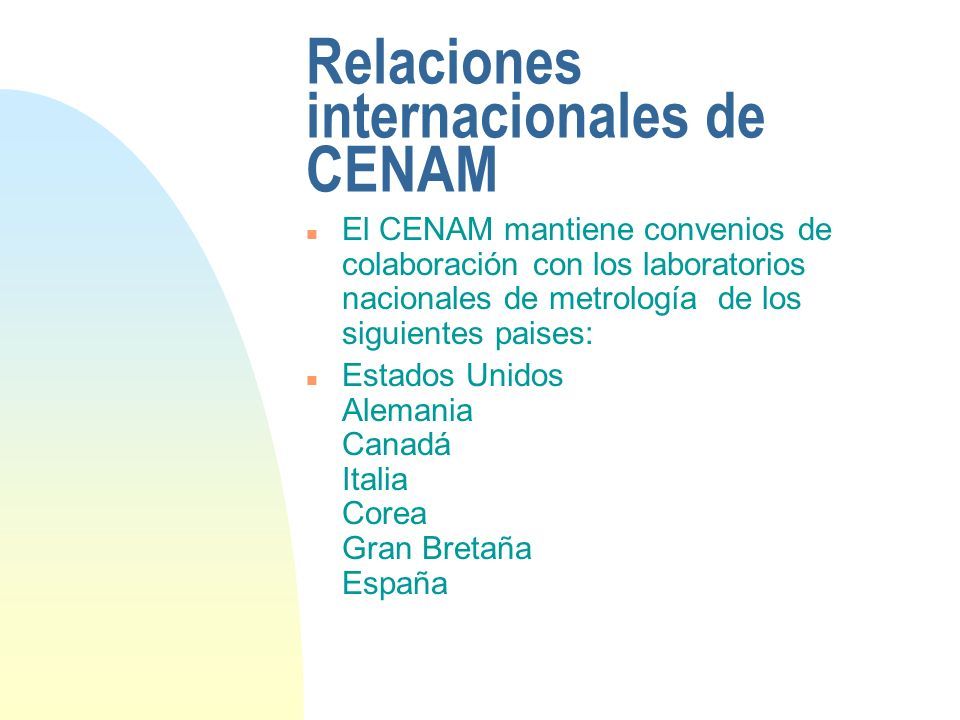

40 Relaciones internacionales de CENAM n El CENAM mantiene convenios de colaboración con los laboratorios nacionales de metrología de los siguientes paises: n Estados Unidos Alemania Canadá Italia Corea Gran Bretaña España

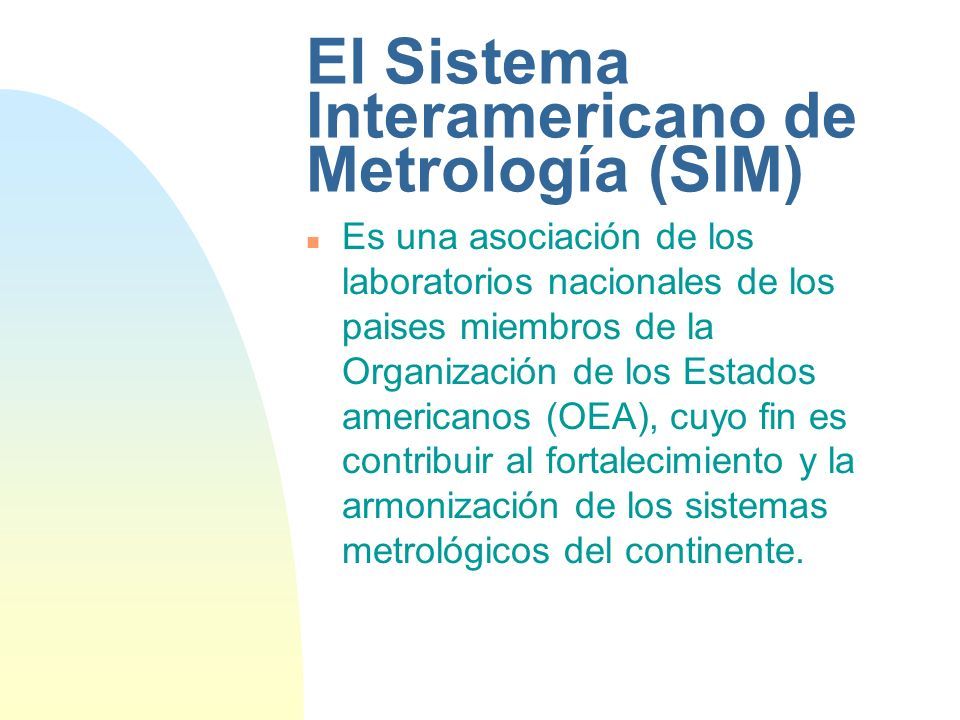

41 El Sistema Interamericano de Metrología (SIM) n Es una asociación de los laboratorios nacionales de los paises miembros de la Organización de los Estados americanos (OEA), cuyo fin es contribuir al fortalecimiento y la armonización de los sistemas metrológicos del continente.

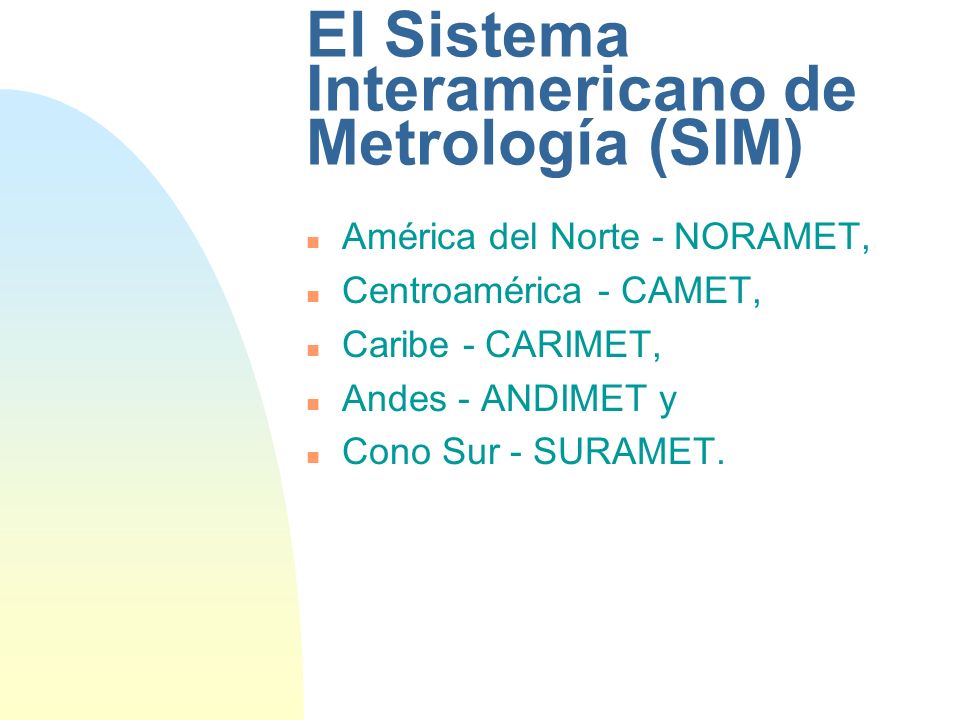

42 El Sistema Interamericano de Metrología (SIM) n América del Norte - NORAMET, n Centroamérica - CAMET, n Caribe - CARIMET, n Andes - ANDIMET y n Cono Sur - SURAMET.

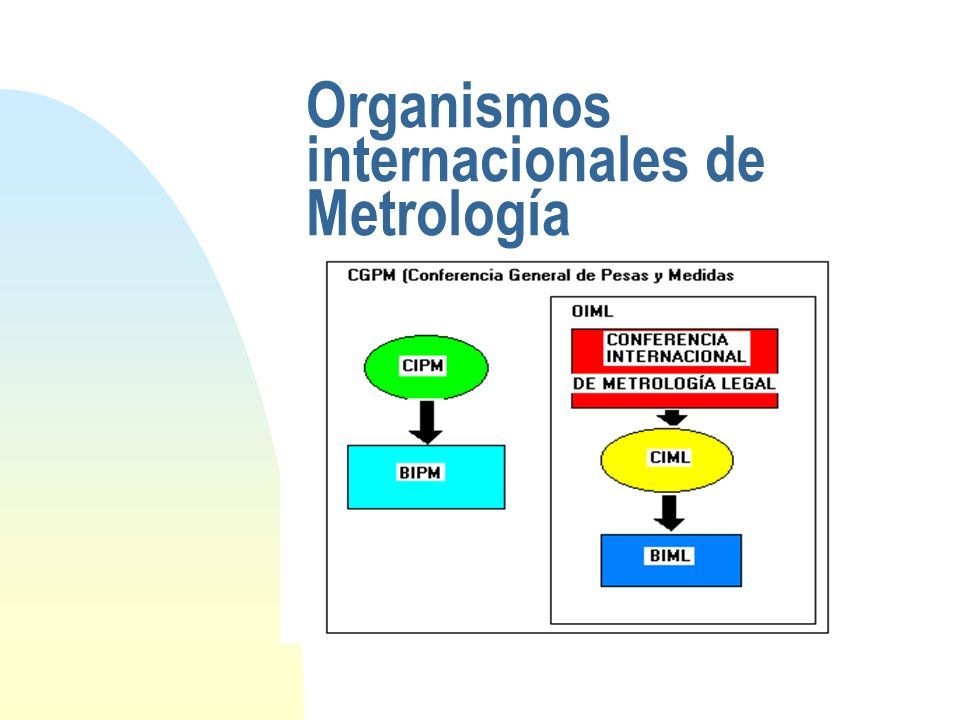

43 Organismos internacionales de Metrología

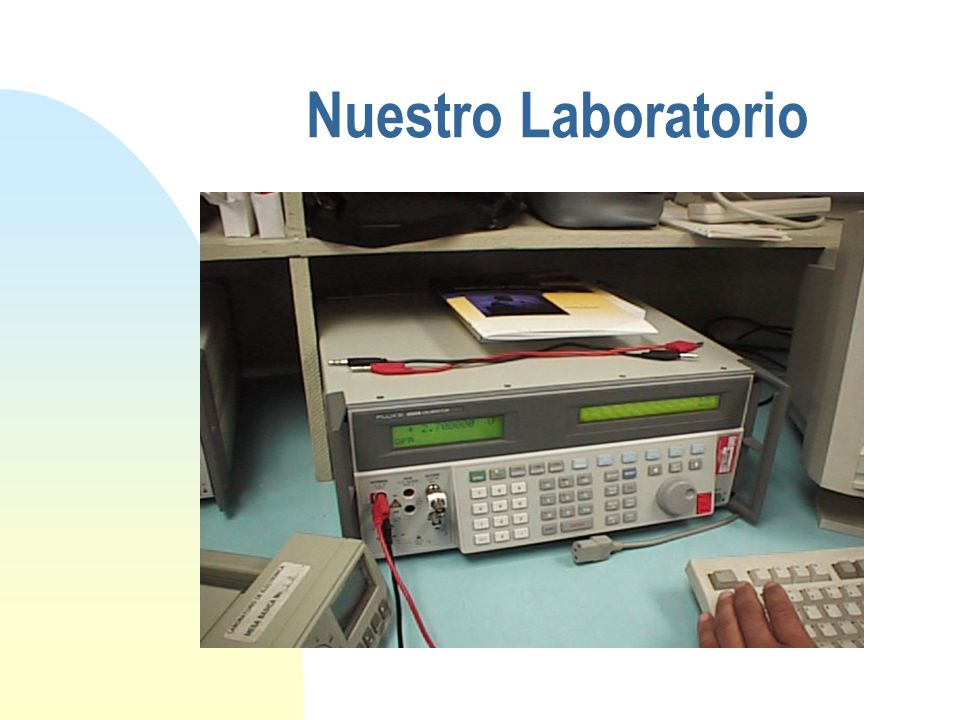

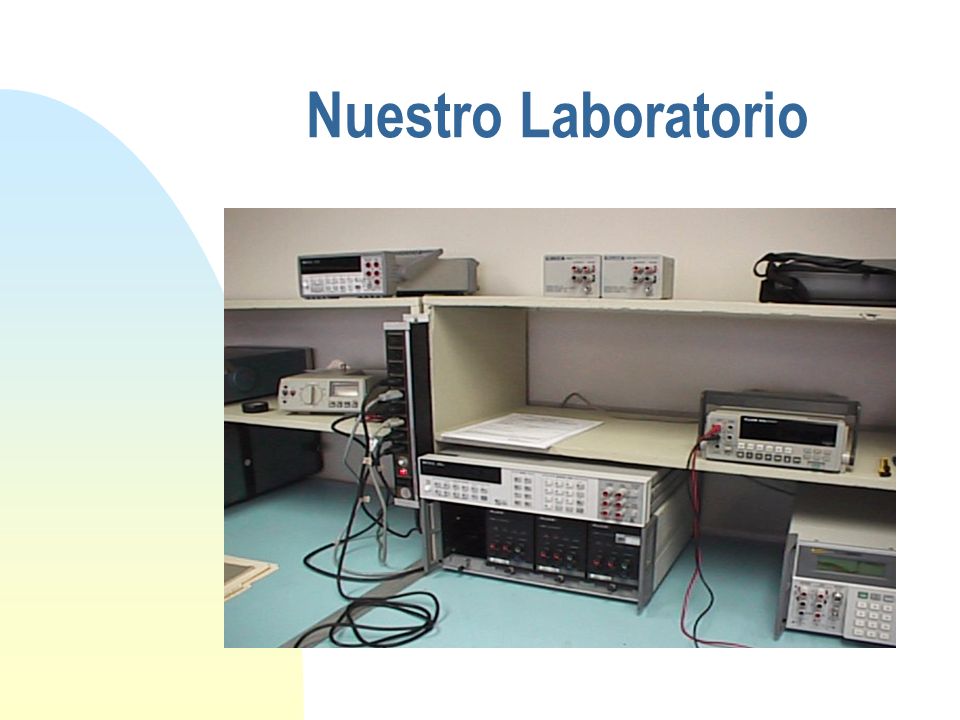

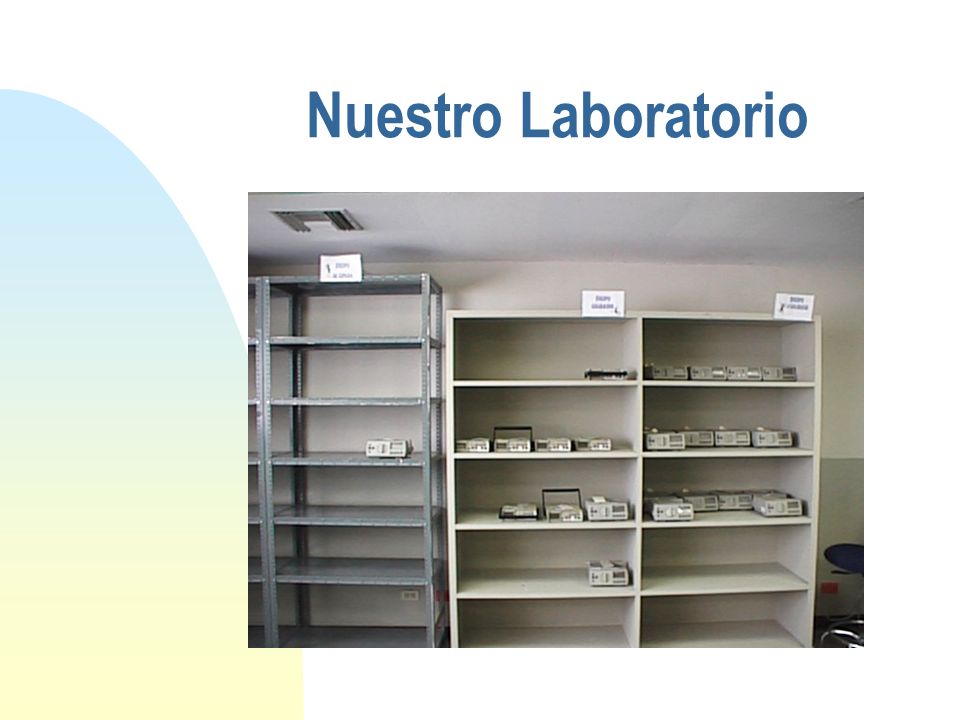

44 Nuestro Laboratorio

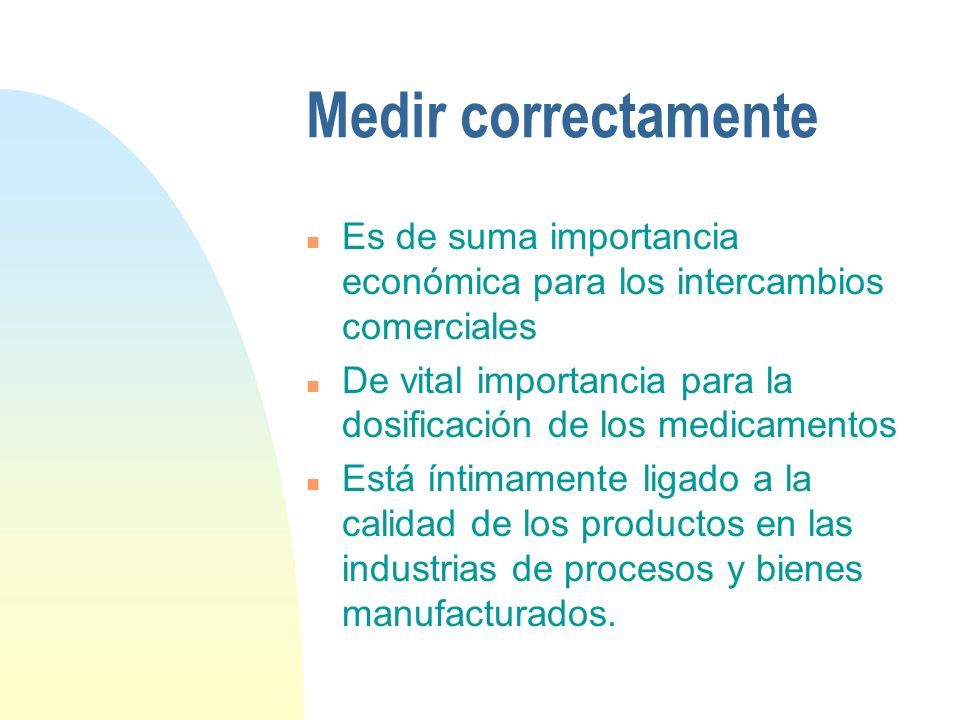

45
