CONCEPTOS BÁSICOS DE METROLOGÍA

Presentación del tema: "CONCEPTOS BÁSICOS DE METROLOGÍA"— Transcripción de la presentación:

1 CONCEPTOS BÁSICOS DE METROLOGÍA
Javier Rivera INSTITUTO DE INGENIERÍA UABC

2 Contenido Introducción a la metrología El sistema de unidades
El sistema nacional de calibración Nuestro laboratorio

3 Introducción a la Metrología.
¿Qué es medir? ¿Qué es un instrumento de medición? La necesidad de la calibración. El sistema nacional de calibración. Organismos internacionales de Metrología.

4 ¿Qué es medir?

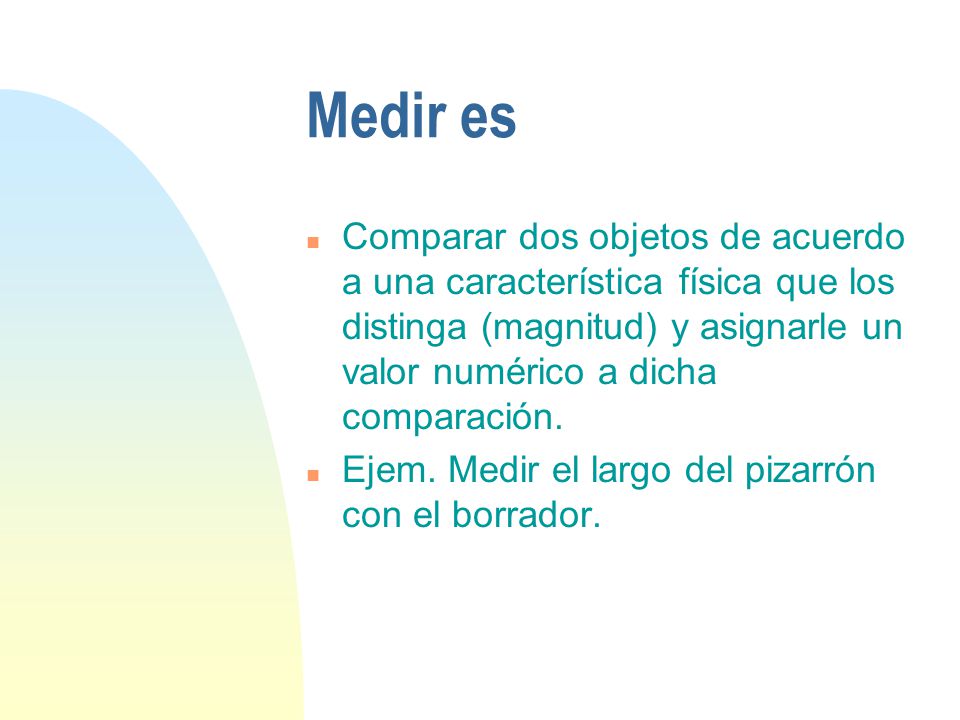

5 Medir es Comparar dos objetos de acuerdo a una característica física que los distinga (magnitud) y asignarle un valor numérico a dicha comparación. Ejem. Medir el largo del pizarrón con el borrador.

6 Magnitud Atributo de un fenómeno, cuerpo o substancia que puede ser reconocido cualitativamente y determinado cuantitativamente. Ejem. ¿Cuántos borradores caben en el largo del pizarrón?

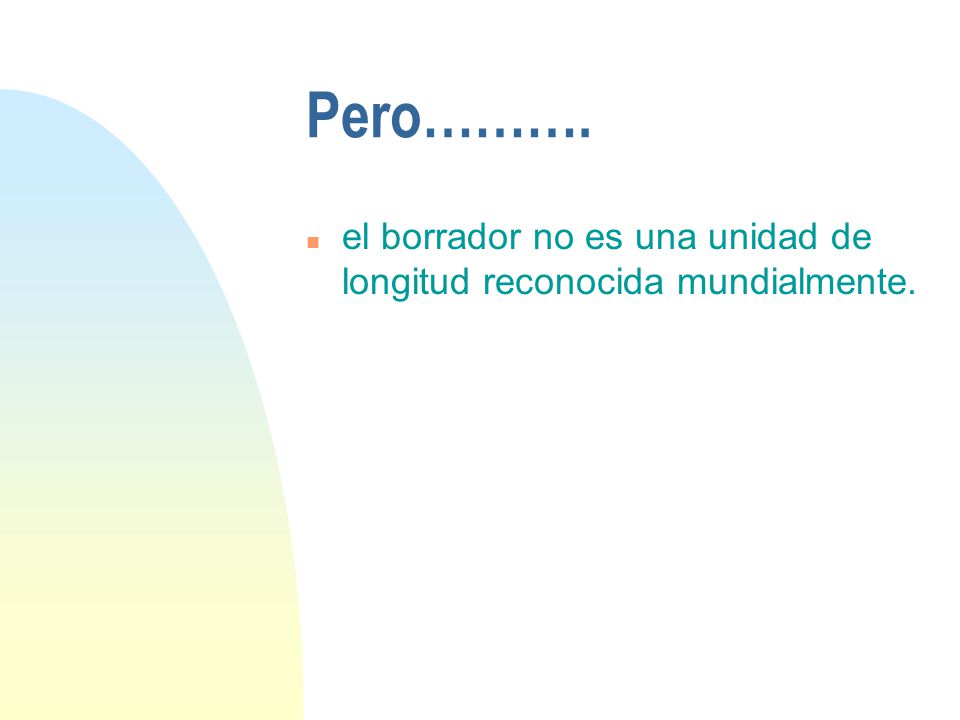

7 Pero………. el borrador no es una unidad de longitud reconocida mundialmente.

8 Unidad (de medición) Magnitud particular definida y adoptada por convención, con la cual otras magnitudes del mismo tipo son comparadas para expresar sus magnitudes relativas a esa magnitud. Ejem. Unidad de longitud: el metro.

9 El sistema de unidades

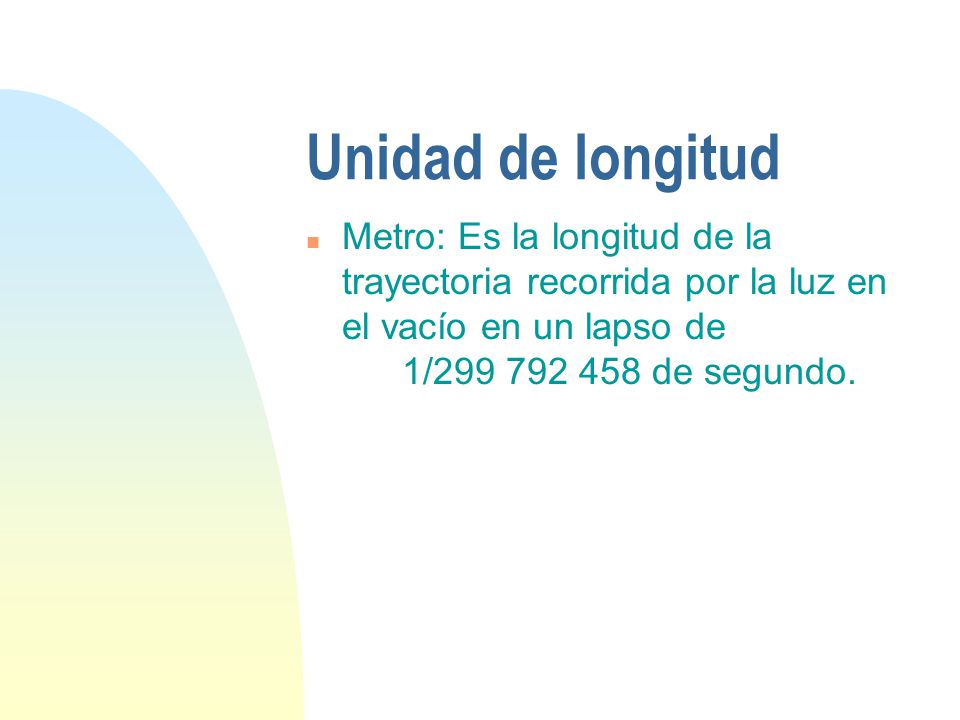

10 Unidad de longitud Metro: Es la longitud de la trayectoria recorrida por la luz en el vacío en un lapso de 1/ de segundo.

11 Unidad de masa Kilogramo: se define como la masa igual a la del prototipo internacional del kilogramo (primera y tercera conferencia general de pesas y medidas, 1889 y 1901).

12 Unidad de tiempo Segundo: se define como la duración de períodos de la radiación correspondiente a la transición entre los niveles hiperfinos del estado base del átomo de cesio 133.

13 Unidad de corriente eléctrica
Ampere: es la intensidad de una corriente constante, que mantenida en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable, colocados a 1 m de distancia entre sí en el vacío, produciría entre estos conductores una fuerza igual a 2X10^-7 newton por metro de longitud.

14 Unidad de temperatura termodinámica
Kelvin: es la fracción de 1/273,16 de la temperatura termodinámica del punto triple del agua.

15 Unidad de cantidad de substancia
Mol: es la cantidad de substancia que contiene tantas entidades elementales como existan átomos en 0,012 kg de carbono 12.

16 Unidad de intensidad luminosa
Candela: es la intensidad luminosa, en una dirección dada, de una fuente que emite una radiación monocromática de frecuencia 540 x 10^12 hertz y cuya intensidad energética en esa dirección es 1/683 watt por esterradián.

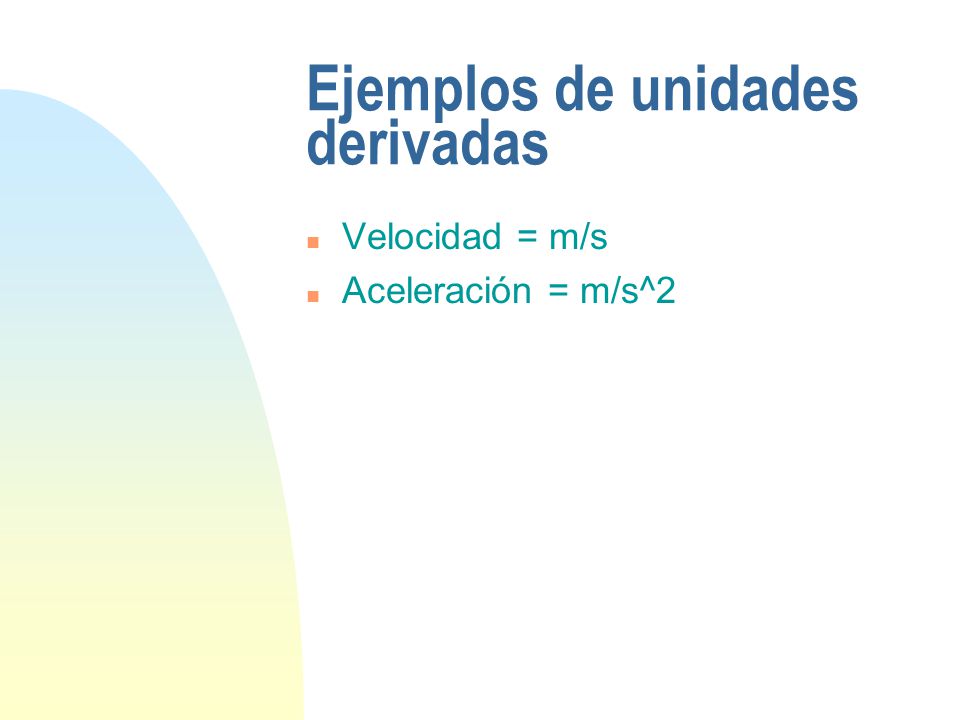

17 Ejemplos de unidades derivadas
Velocidad = m/s Aceleración = m/s^2

18 Medición: Conjunto de operaciones que tiene por objeto determinar el valor de una magnitud.

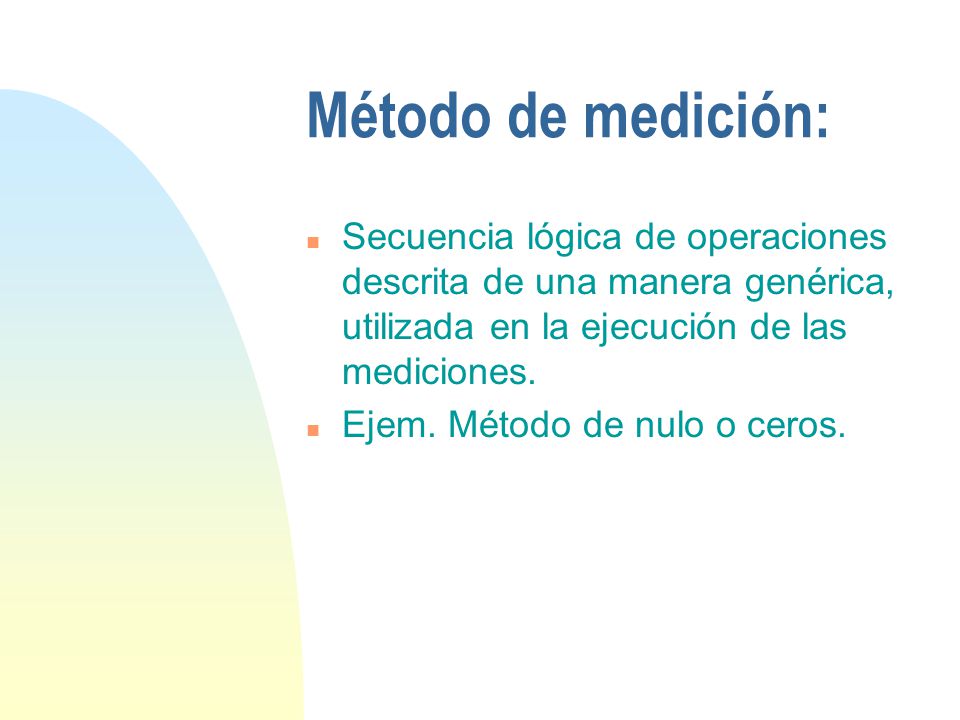

19 Método de medición: Secuencia lógica de operaciones descrita de una manera genérica, utilizada en la ejecución de las mediciones. Ejem. Método de nulo o ceros.

20 Procedimiento de medición:
Conjunto de operaciones, descrito específicamente, para realizar mediciones particulares de acuerdo a un método determinado.

21 Mensurando: Magnitud particular sujeta a medición.
Ejem. La longitud de la mesa.

22 Magnitud de influencia:
Magnitud que no es el mensurando pero que afecta el resultado de la medición. Ejem. Temperatura.

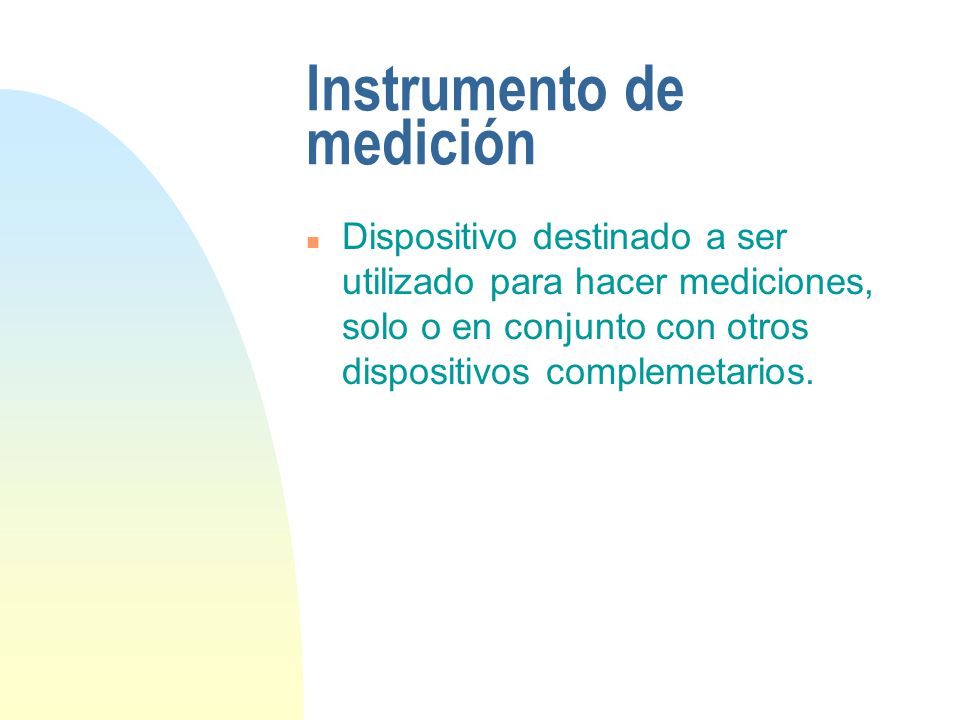

23 Instrumento de medición
Dispositivo destinado a ser utilizado para hacer mediciones, solo o en conjunto con otros dispositivos complemetarios.

24 La necesidad de la calibración
¿Cuál es la unidad de medida del tiempo? ¿Con qué instrumento medimos el tiempo? ¿Qué hora es?

25 Calibración Conjunto de operaciones que establecen, bajo condiciones específicas, la relación entre los valores de una magnitud indicados por un instrumento o sistema de medición, o los valores representados por una medida materializada y los valores correspondientes de la magnitud, realizados por los patrones.

26 Patrón (de medición) Medida materializada, instrumento de medición, material de referencia o sistema de medición destinado a definir, realizar, conservar o reproducir una unidad o uno o más valores de una magnitud para utilizarse como referencia.

27 Tipos de patrones Internacional Nacional Primario Secundario
De referencia De trabajo De transferencia Viajero

28 Trazabilidad Propiedad del resultado de una medición o del valor de un patrón por la cual puede ser relacionado a referencias determinadas, generalmente patrones nacionales, por medio de una cadena ininterrumpida de comparaciones, teniendo todas, incertidumbres determinadas.

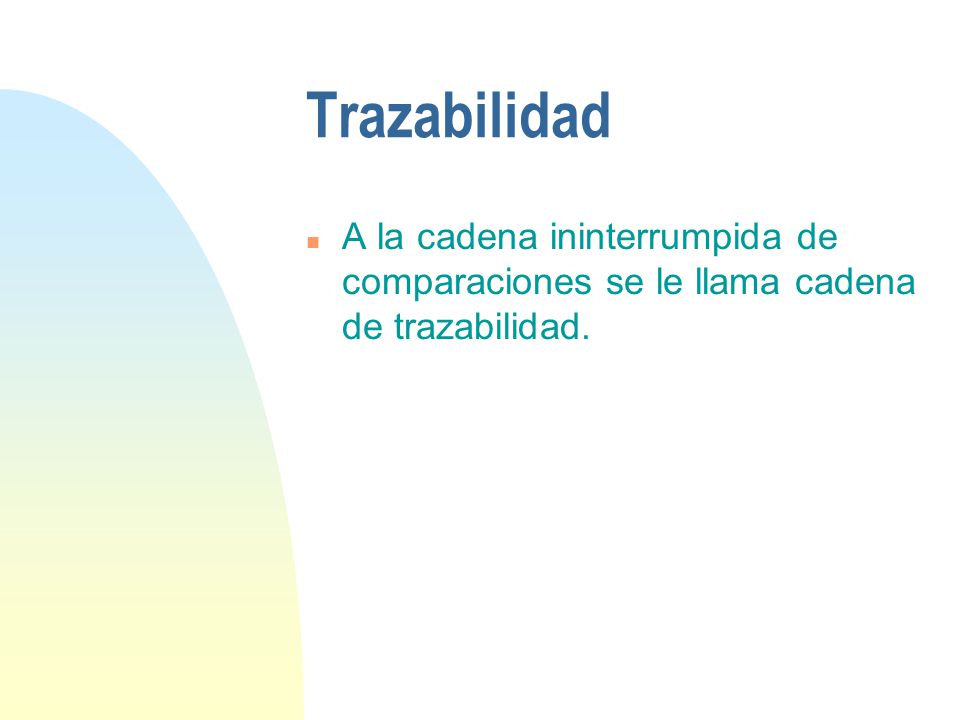

29 Trazabilidad A la cadena ininterrumpida de comparaciones se le llama cadena de trazabilidad.

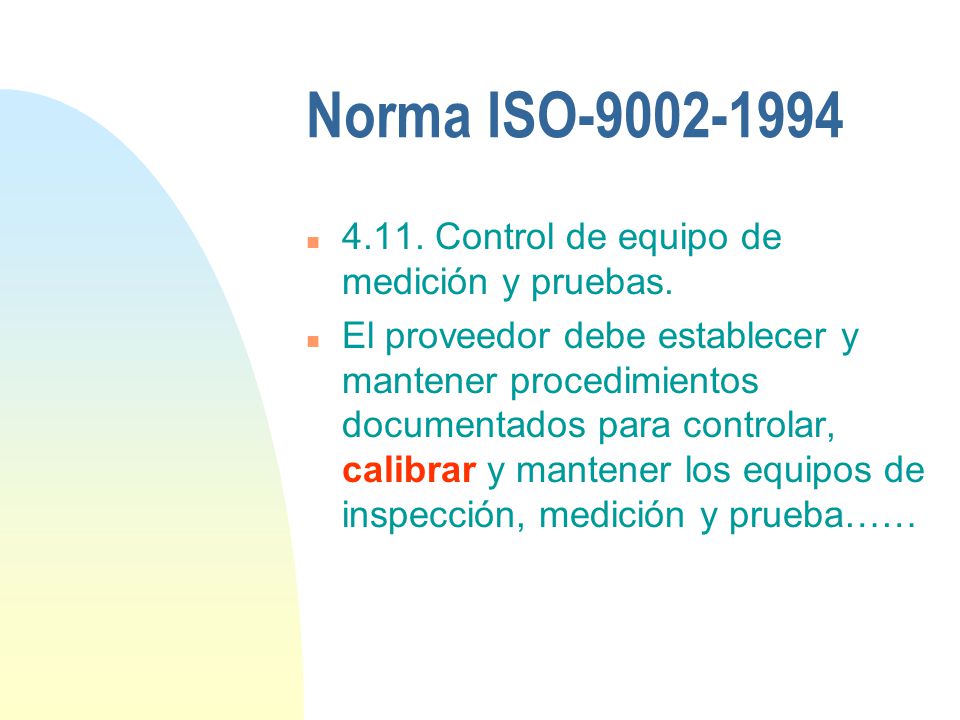

30 Norma ISO-9002-1994 4.11. Control de equipo de medición y pruebas.
El proveedor debe establecer y mantener procedimientos documentados para controlar, calibrar y mantener los equipos de inspección, medición y prueba……

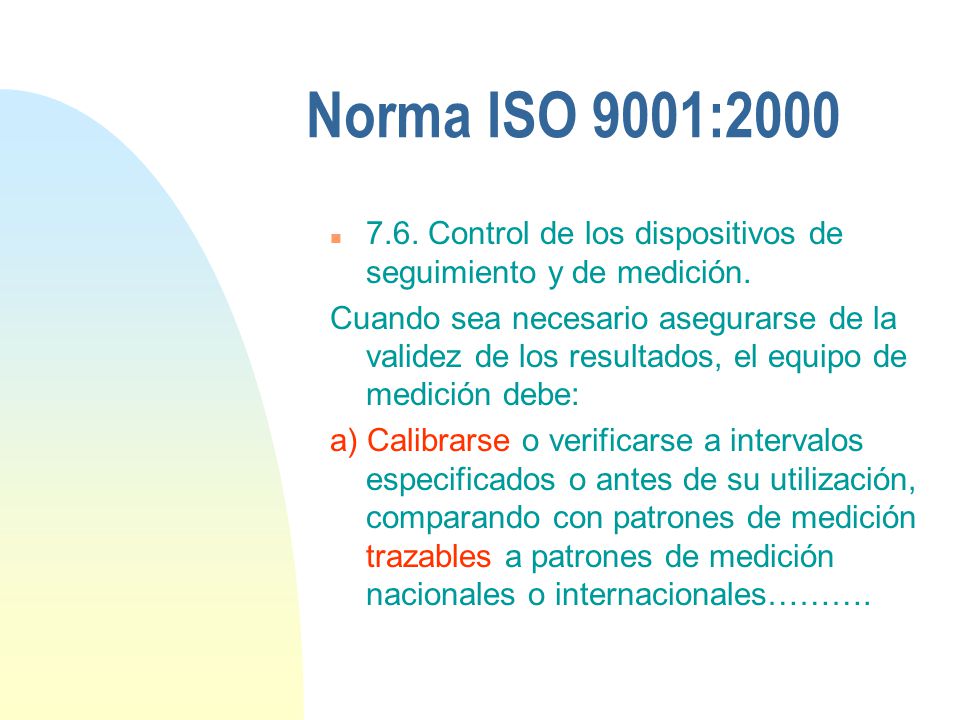

31 Norma ISO 9001:2000 7.6. Control de los dispositivos de seguimiento y de medición. Cuando sea necesario asegurarse de la validez de los resultados, el equipo de medición debe: a) Calibrarse o verificarse a intervalos especificados o antes de su utilización, comparando con patrones de medición trazables a patrones de medición nacionales o internacionales……….
