PROPAGACIÓN DE ONDAS SÍSMICAS

Presentación del tema: "PROPAGACIÓN DE ONDAS SÍSMICAS"— Transcripción de la presentación:

1 PROPAGACIÓN DE ONDAS SÍSMICAS
Esfuerzos y deformación

2

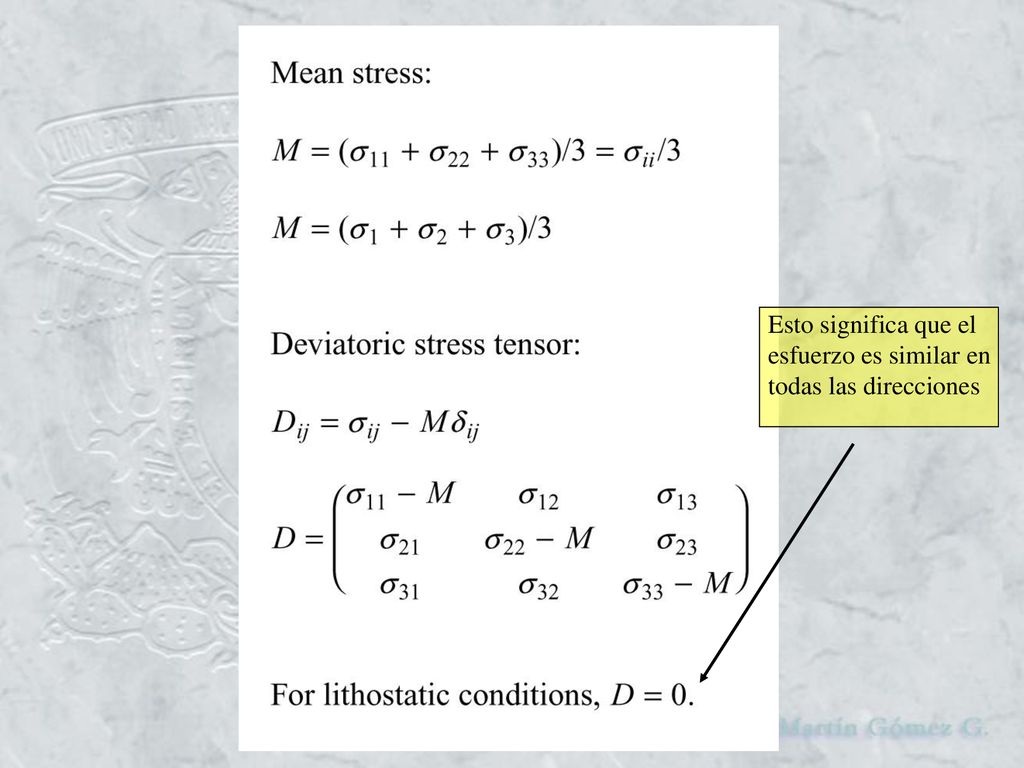

3 Esto significa que el esfuerzo es similar en todas las direcciones

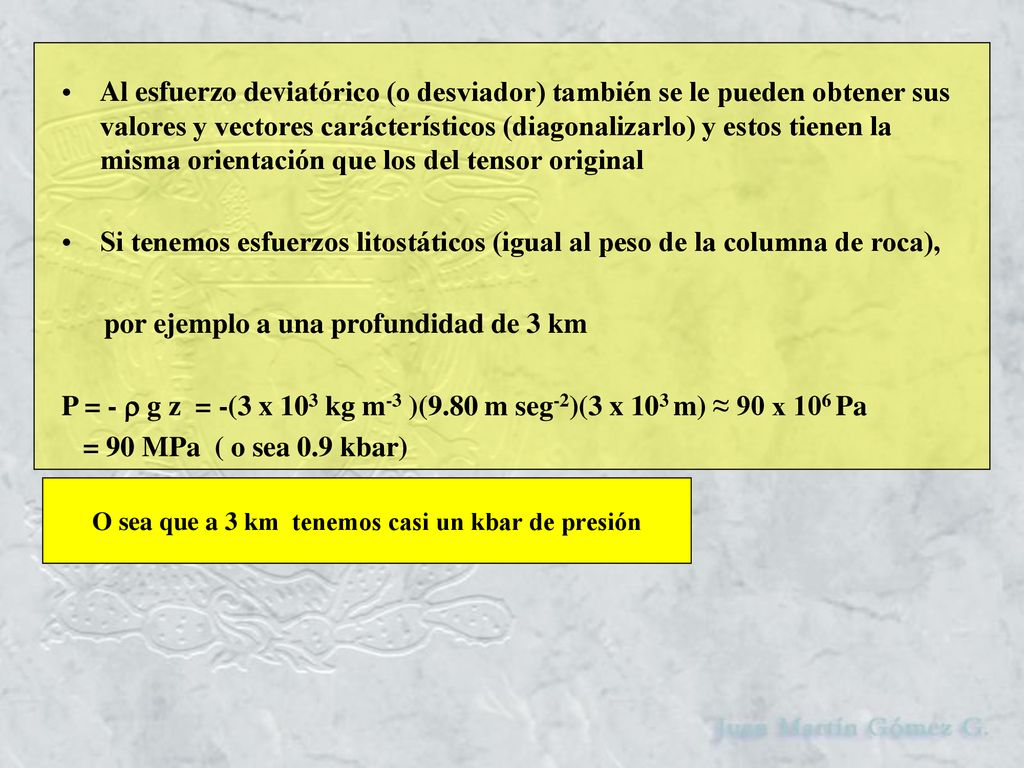

4 O sea que a 3 km tenemos casi un kbar de presión
Al esfuerzo deviatórico (o desviador) también se le pueden obtener sus valores y vectores carácterísticos (diagonalizarlo) y estos tienen la misma orientación que los del tensor original Si tenemos esfuerzos litostáticos (igual al peso de la columna de roca), por ejemplo a una profundidad de 3 km P = - r g z = -(3 x 103 kg m-3 )(9.80 m seg-2)(3 x 103 m) ≈ 90 x 106 Pa = 90 MPa ( o sea 0.9 kbar) O sea que a 3 km tenemos casi un kbar de presión

5

6

7

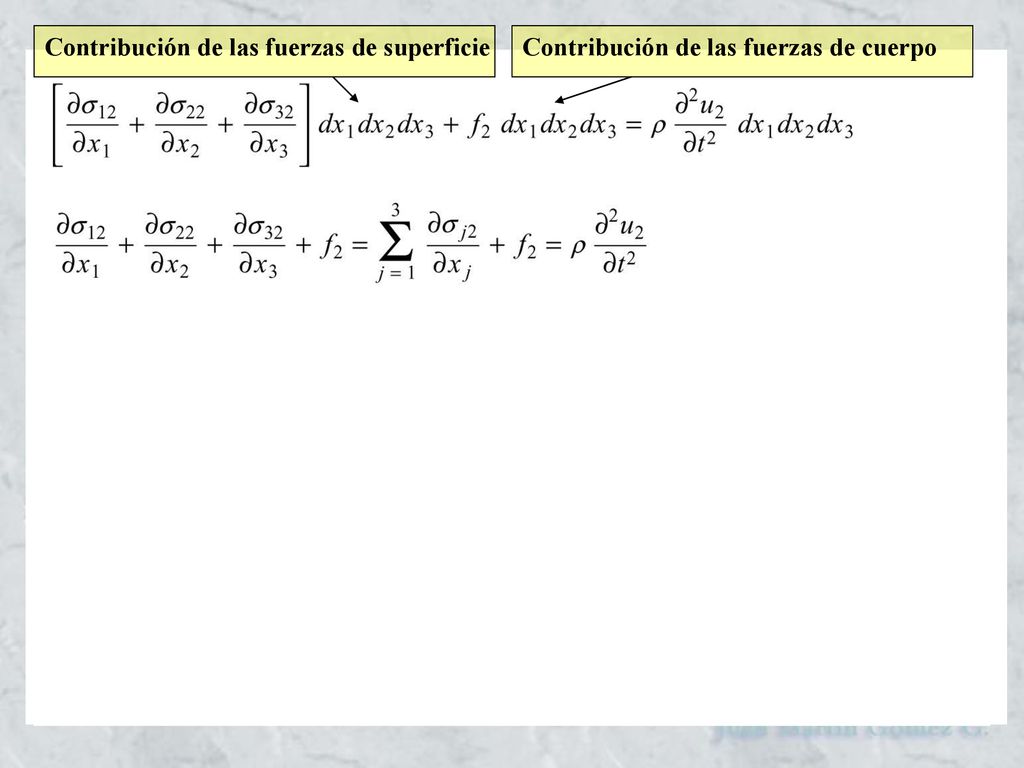

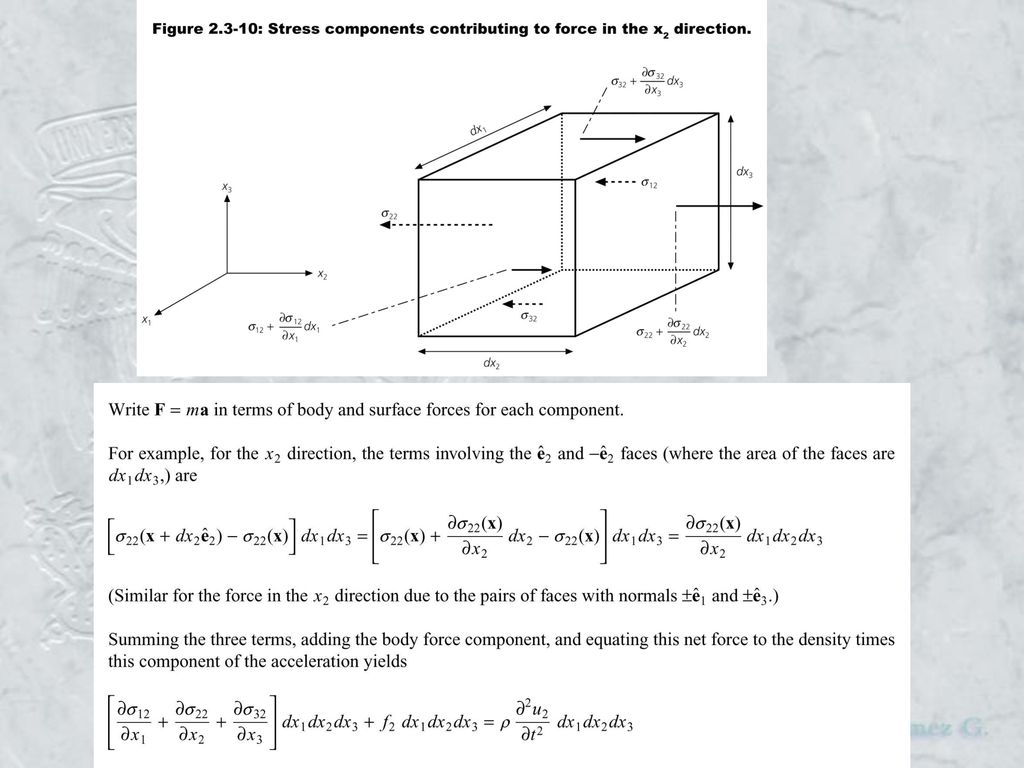

8 Contribución de las fuerzas de superficie
Contribución de las fuerzas de cuerpo

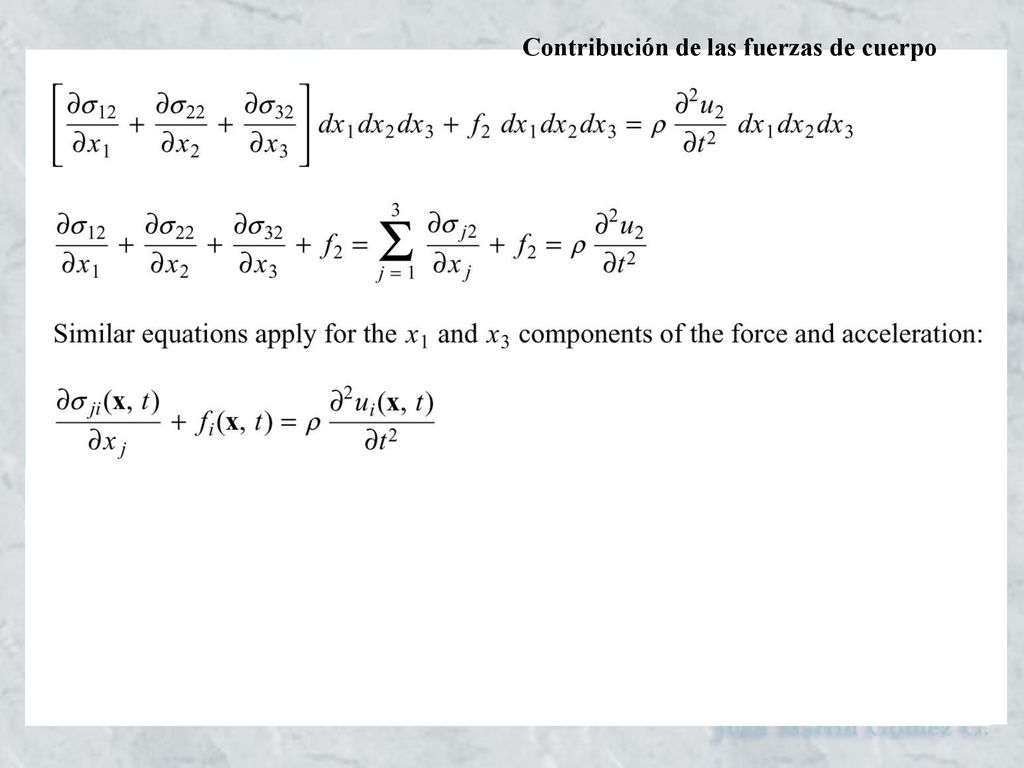

9 Contribución de las fuerzas de cuerpo

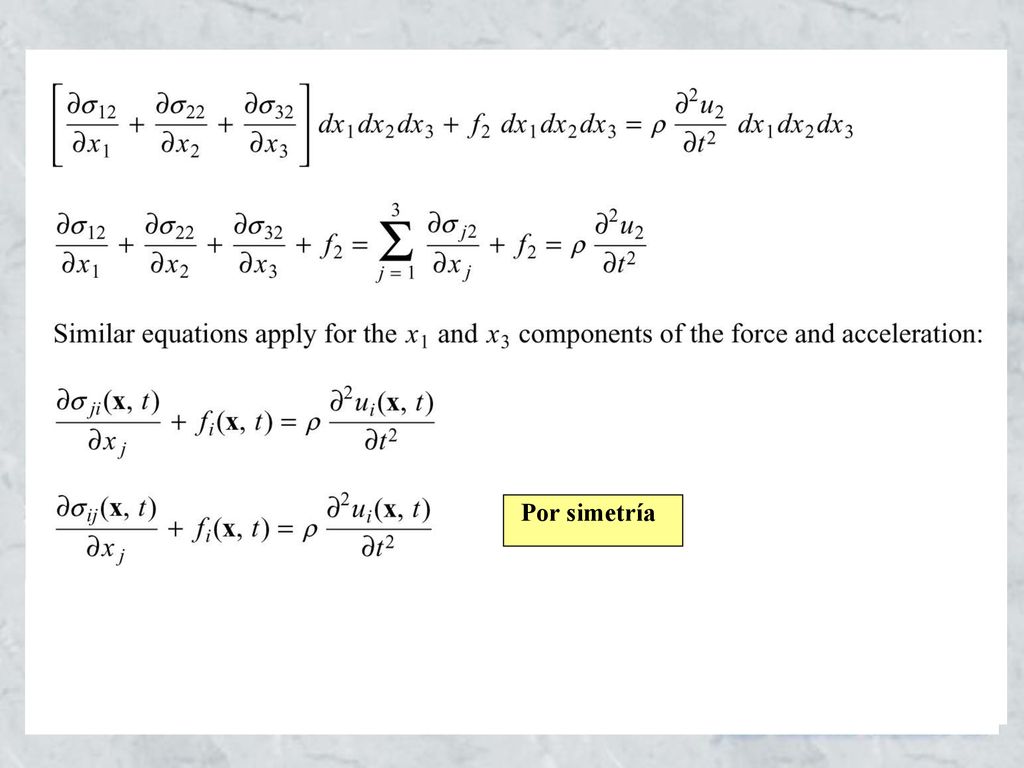

10 Por simetría

11

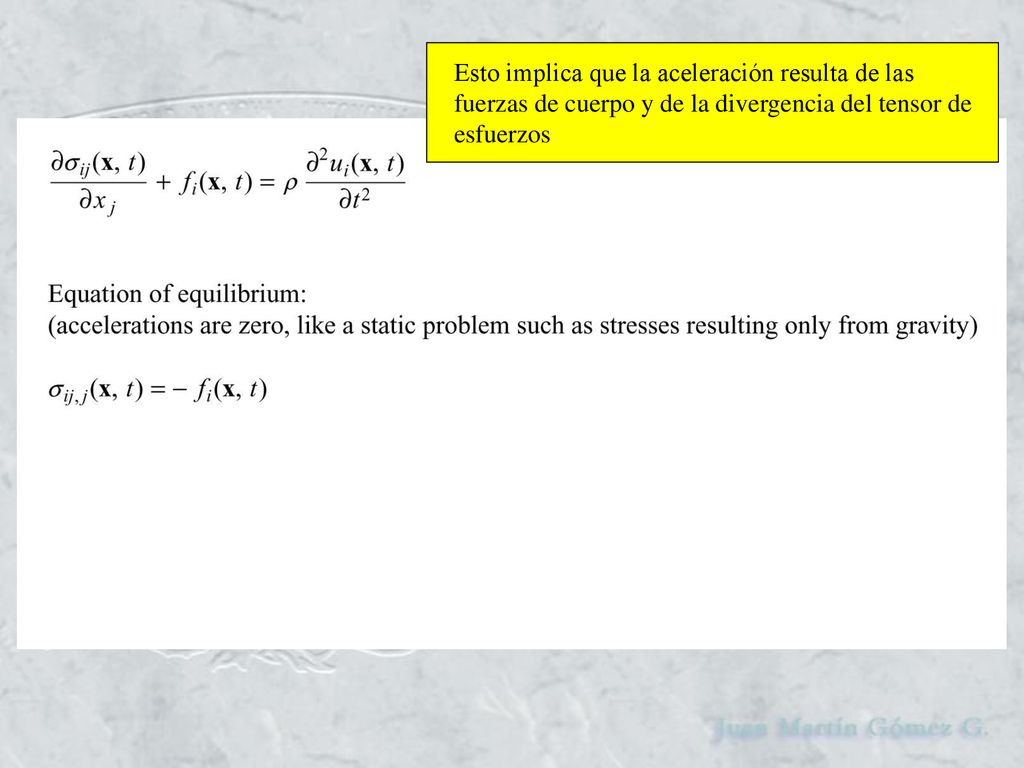

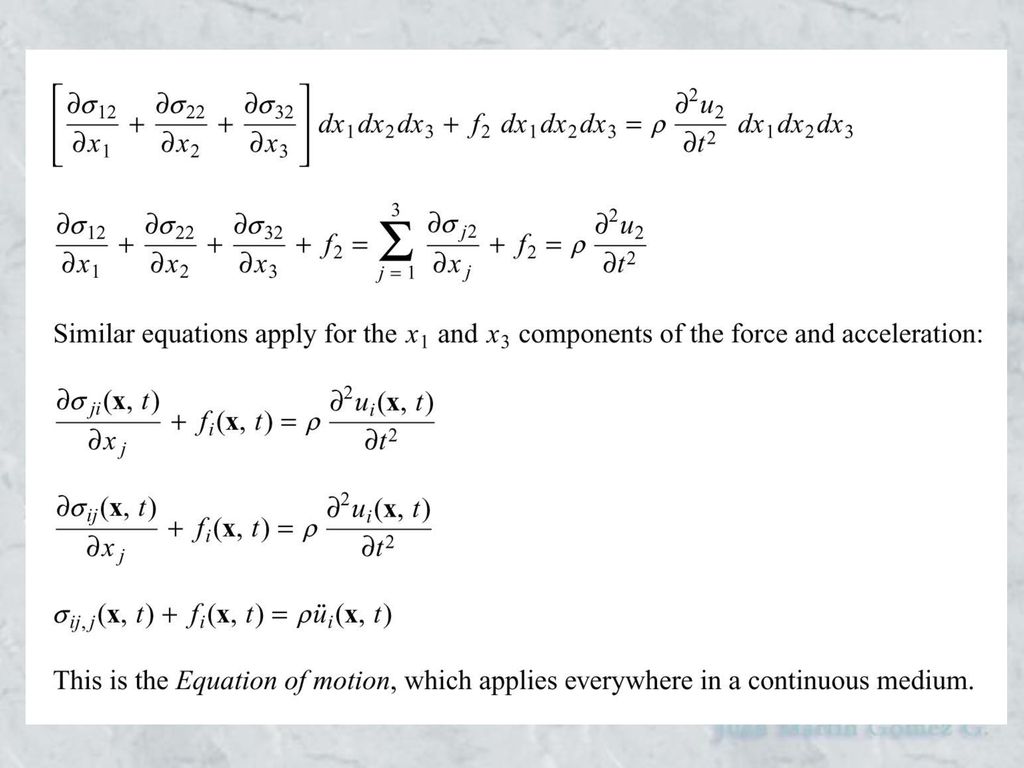

12 Esto implica que la aceleración resulta de las fuerzas de cuerpo y de la divergencia del tensor de esfuerzos

13

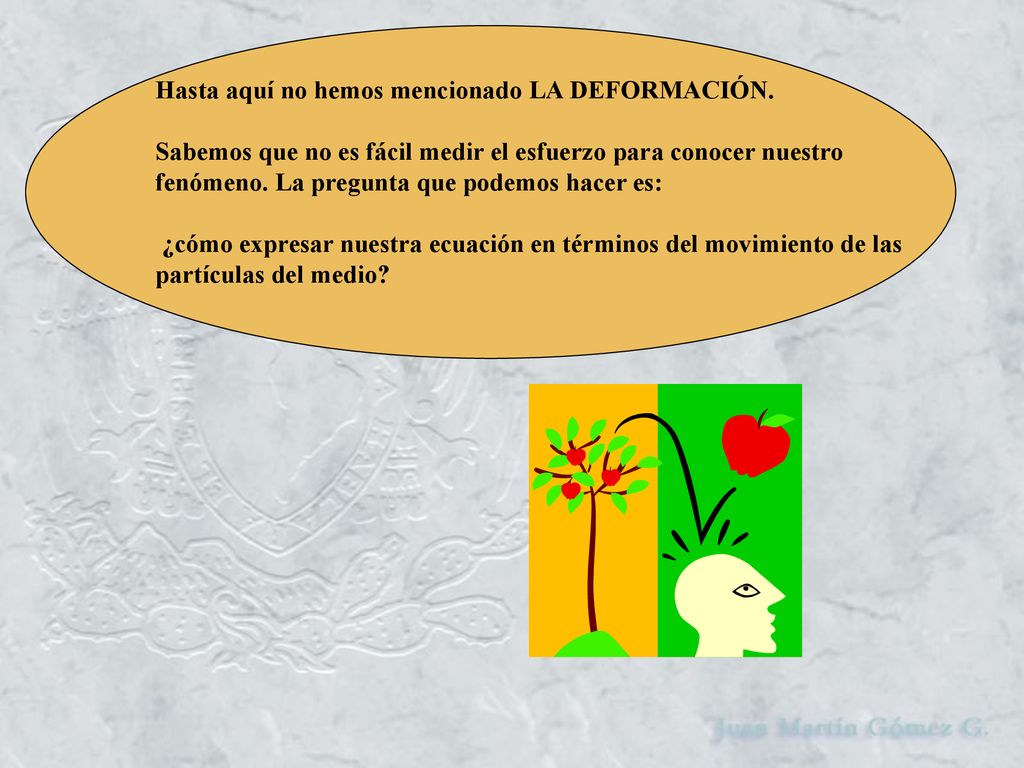

14 Hasta aquí no hemos mencionado LA DEFORMACIÓN.
Sabemos que no es fácil medir el esfuerzo para conocer nuestro fenómeno. La pregunta que podemos hacer es: ¿cómo expresar nuestra ecuación en términos del movimiento de las partículas del medio?

15

16

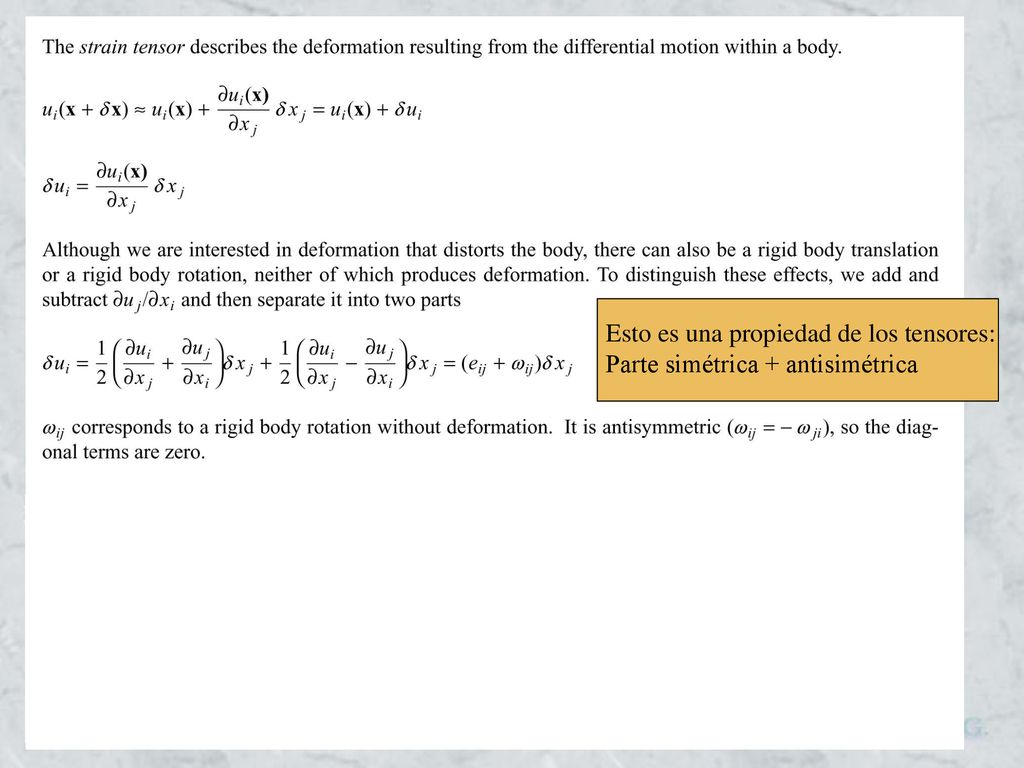

17 Esto es una propiedad de los tensores:
Parte simétrica + antisimétrica

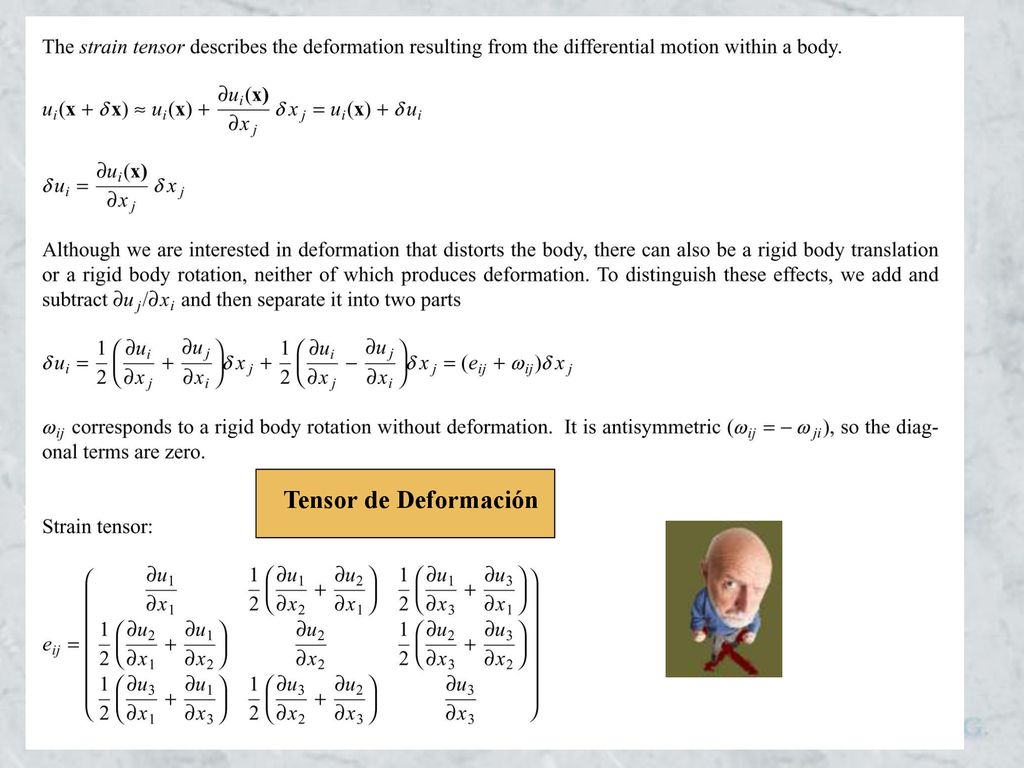

18 Tensor de Deformación

19

20

21

22

23

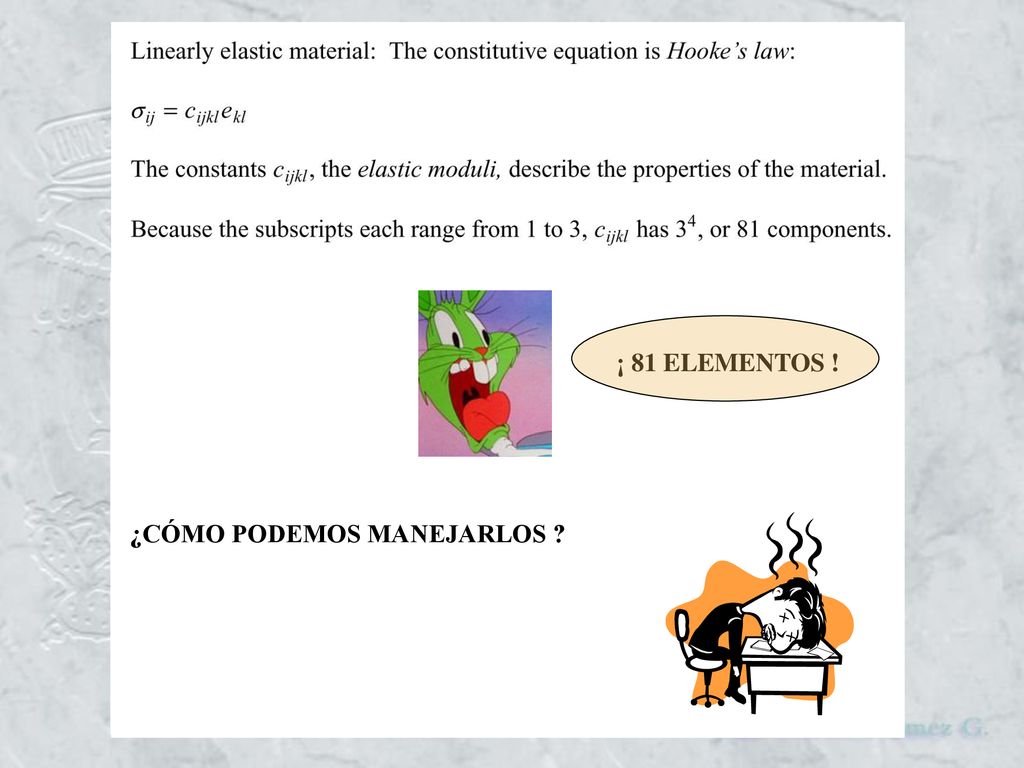

24 ¡ 81 ELEMENTOS ! ¿CÓMO PODEMOS MANEJARLOS ?

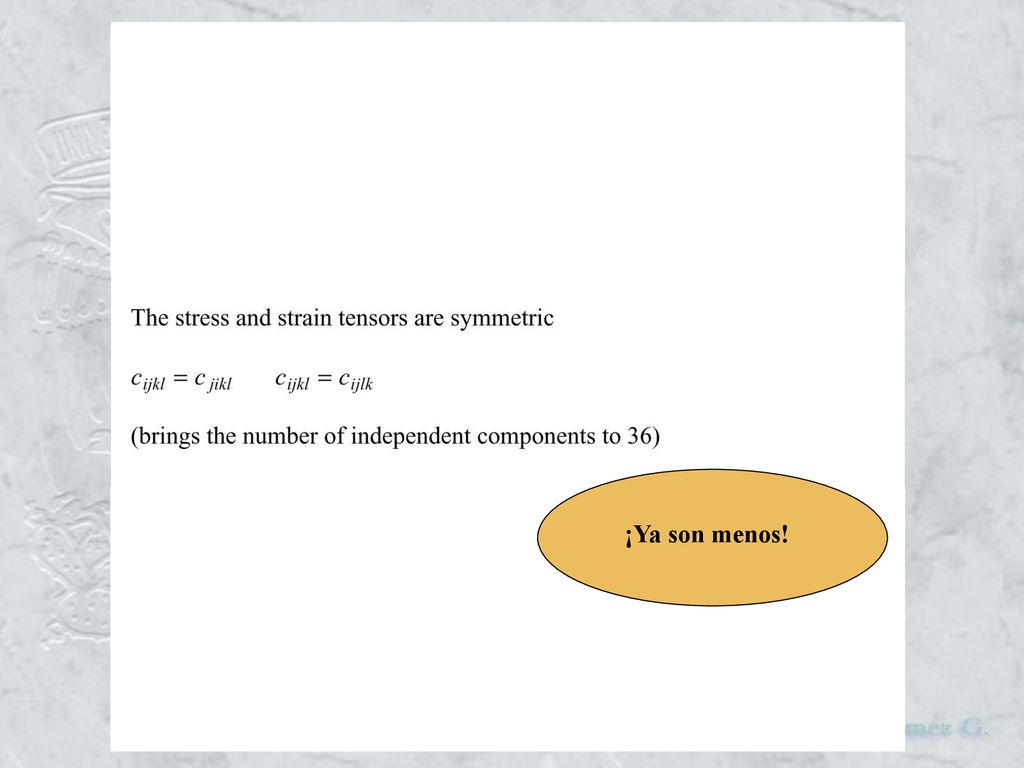

25 ¡Ya son menos!

26

27

28

29

30

31

32

33

34

35

36

37

38

39
