1 Introducción a la Programación “Componentes y Arquitectura de un computador” Pedro Campos S., Manuel Crisosto M., Claudio Gutiérrez S., Christian Vidal C.

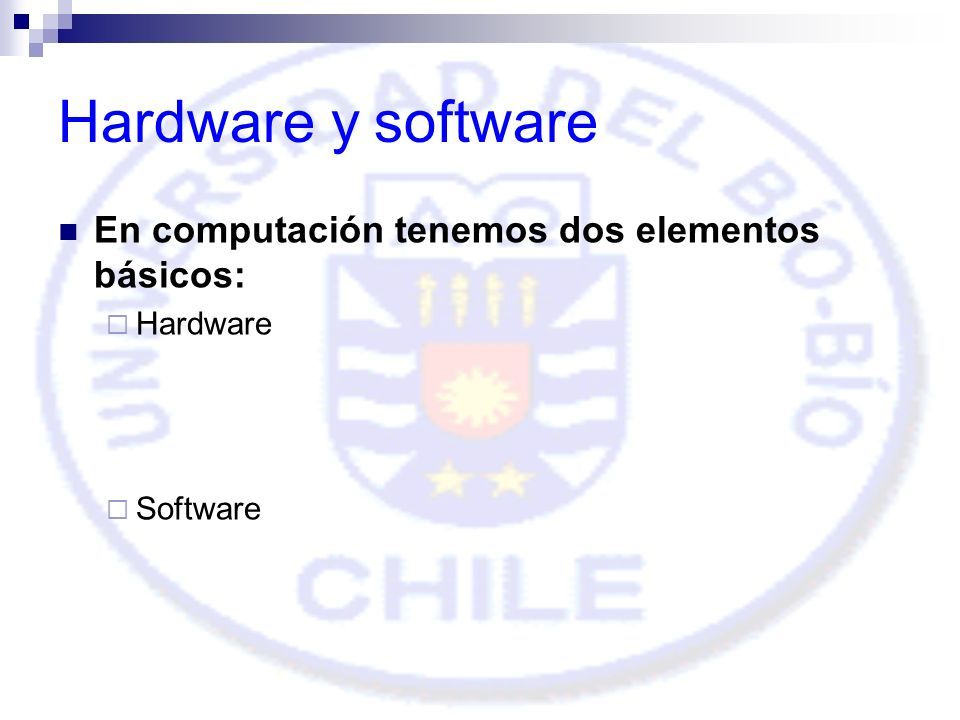

2 Hardware y software En computación tenemos dos elementos básicos:  Hardware  Software

3 Hardware y software En computación tenemos dos elementos básicos:  Hardware En términos simples, corresponde a todas aquellas partes físicas o materiales, que podemos ver y tocar. Por ejemplo, el monitor, el teclado, mouse, disco duro, tarjeta de video, CPU, etc.  Software Podríamos entender por software el “conjunto de instrucciones que los computadores emplean para manipular y procesar datos” Sin el sw el computador sería un conjunto de dispositivos físicos sin utilidad.

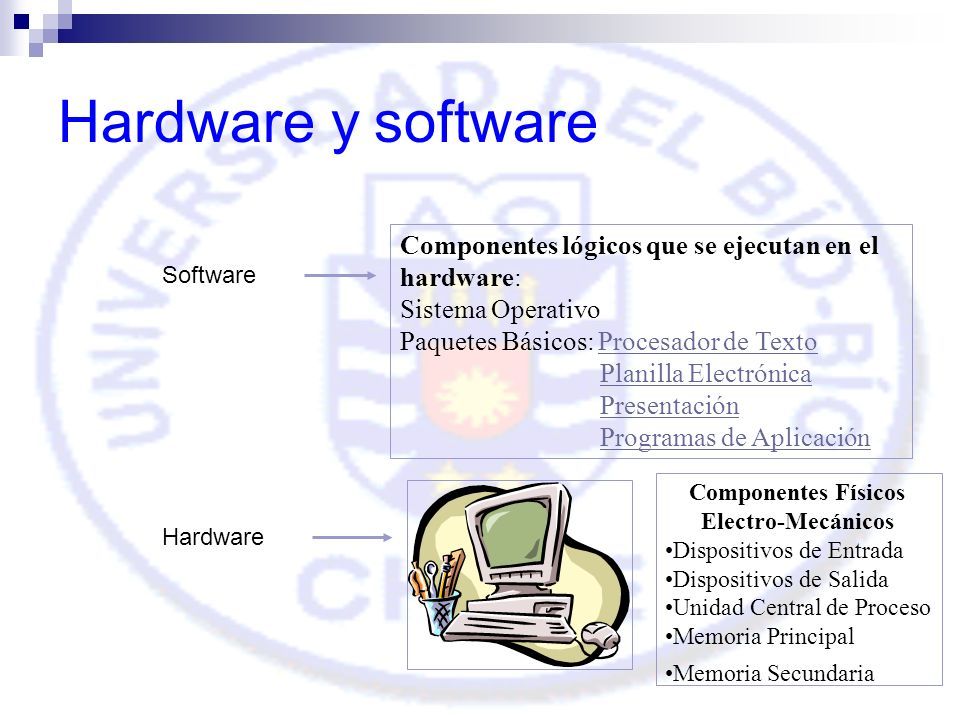

4 Componentes Físicos Electro-Mecánicos Dispositivos de Entrada Dispositivos de Salida Unidad Central de Proceso Memoria Principal Memoria Secundaria Hardware Componentes lógicos que se ejecutan en el hardware: Sistema Operativo Paquetes Básicos: Procesador de TextoProcesador de Texto Planilla Electrónica Presentación Programas de Aplicación Software Hardware y software

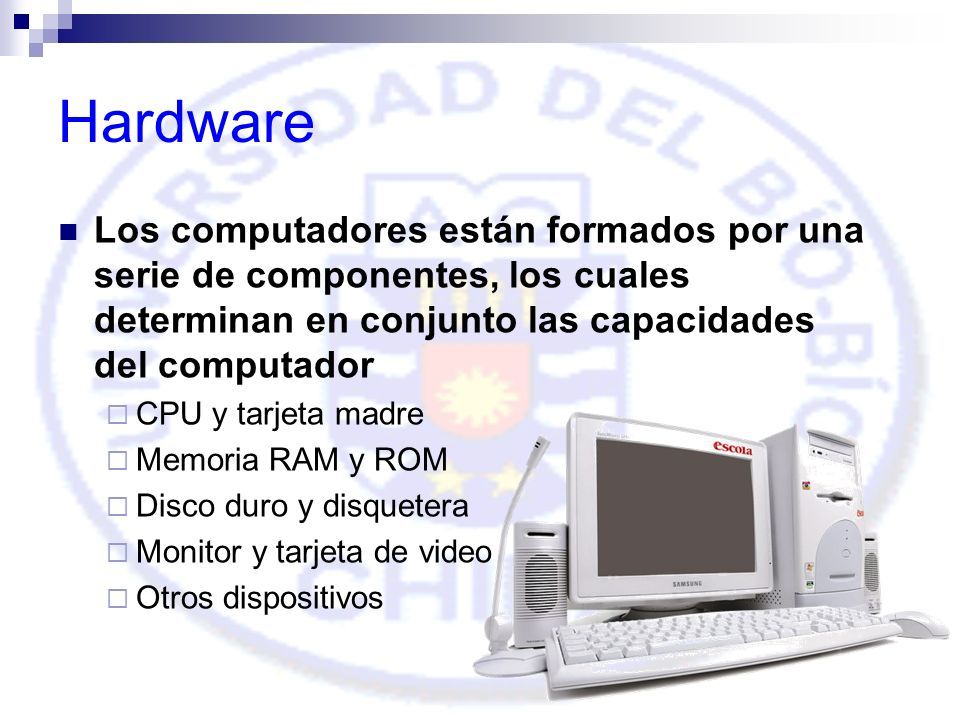

5 Hardware Los computadores están formados por una serie de componentes, los cuales determinan en conjunto las capacidades del computador  CPU y tarjeta madre  Memoria RAM y ROM  Disco duro y disquetera  Monitor y tarjeta de video  Otros dispositivos

6 Hardware CPU (Central Process Unit)  Unidad de procesamiento central  Cerebro Memoria ROM  Instintos Memoria RAM  Información que se maneja en el momento Memoria secundaria  Discos magnéticos y ópticos, cintas  Información que se busca en elementos adicionales CPU Memoria RAM Memoria Secundaria Disp. Entrada (mirar, escuchar) Disp. Salida hablar)

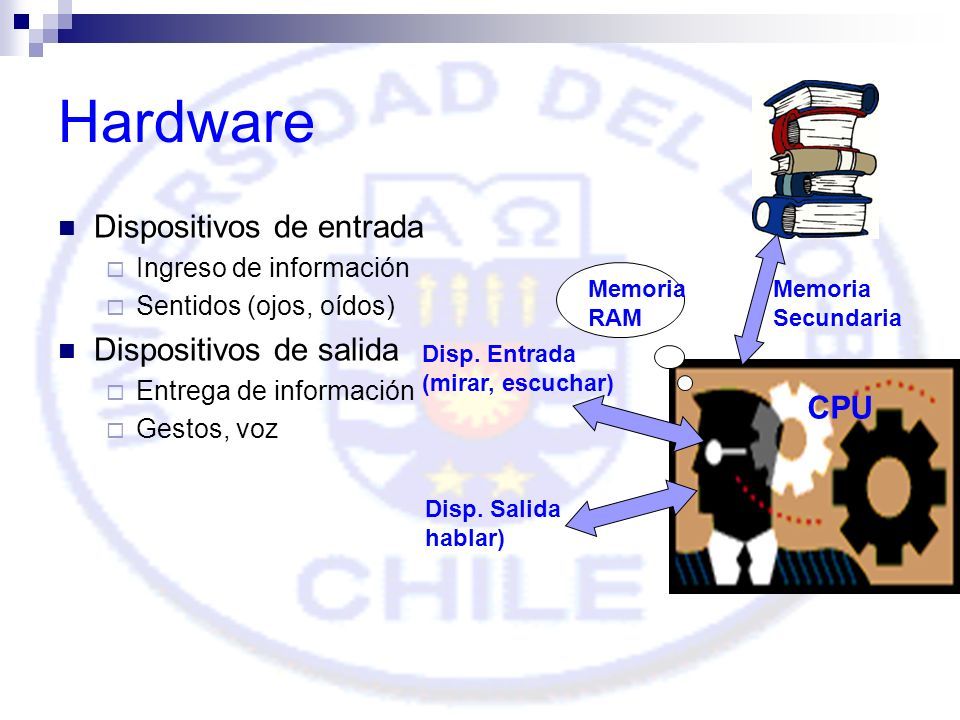

7 Hardware Dispositivos de entrada  Ingreso de información  Sentidos (ojos, oídos) Dispositivos de salida  Entrega de información  Gestos, voz CPU Memoria RAM Memoria Secundaria Disp. Entrada (mirar, escuchar) Disp. Salida hablar)

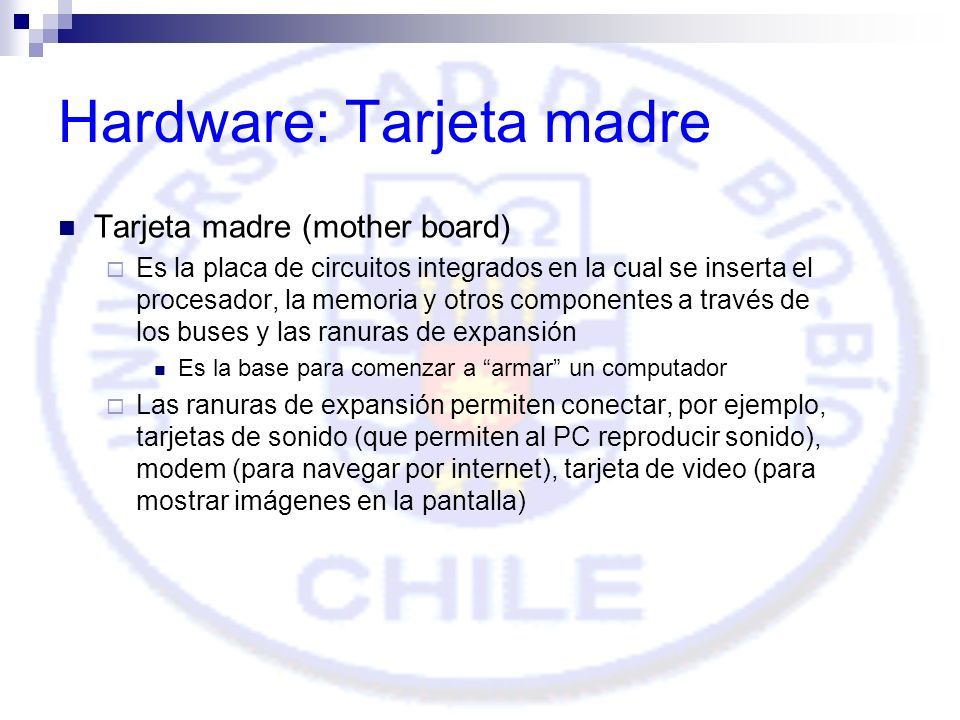

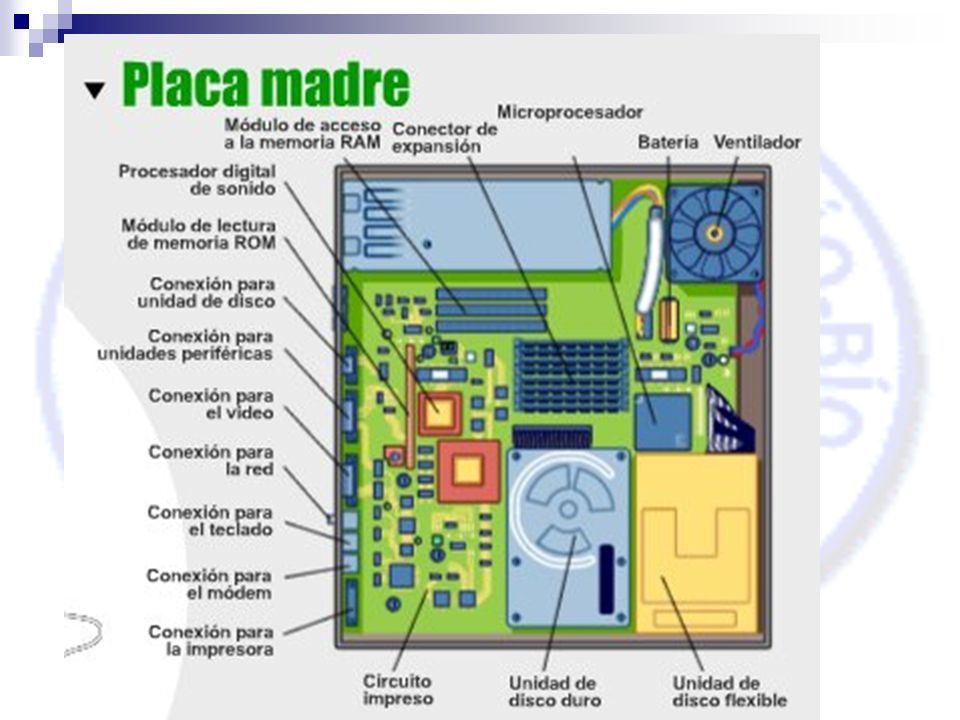

8 Hardware: Tarjeta madre Tarjeta madre (mother board)  Es la placa de circuitos integrados en la cual se inserta el procesador, la memoria y otros componentes a través de los buses y las ranuras de expansión Es la base para comenzar a “armar” un computador  Las ranuras de expansión permiten conectar, por ejemplo, tarjetas de sonido (que permiten al PC reproducir sonido), modem (para navegar por internet), tarjeta de video (para mostrar imágenes en la pantalla)

9

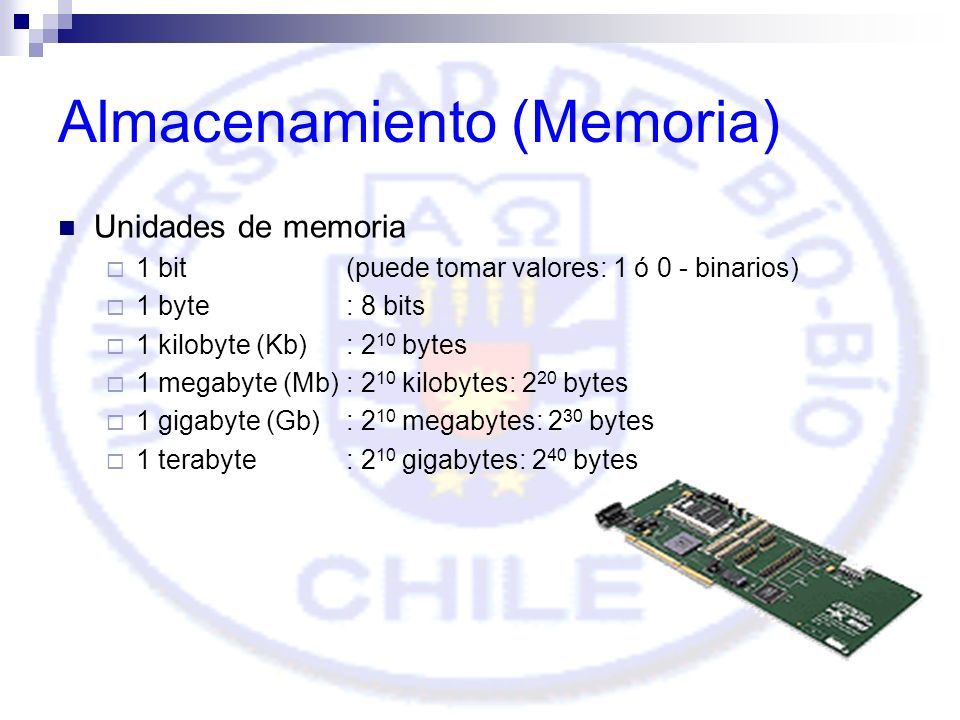

10 Almacenamiento (Memoria) Unidades de memoria  1 bit(puede tomar valores: 1 ó 0 - binarios)  1 byte: 8 bits  1 kilobyte (Kb): 2 10 bytes  1 megabyte (Mb): 2 10 kilobytes: 2 20 bytes  1 gigabyte (Gb): 2 10 megabytes: 2 30 bytes  1 terabyte: 2 10 gigabytes: 2 40 bytes

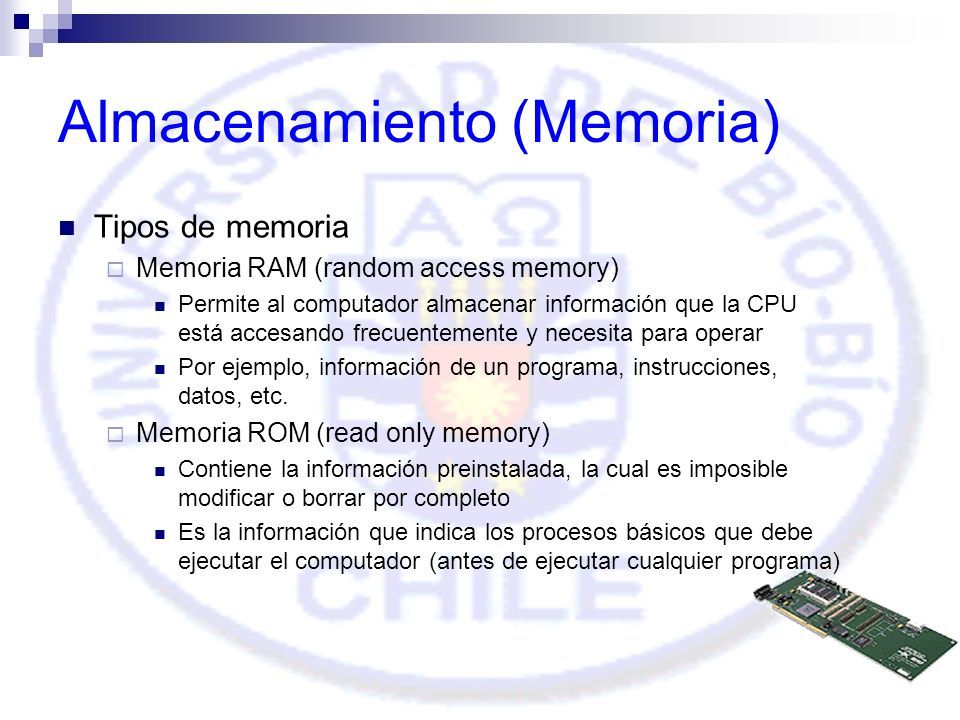

11 Almacenamiento (Memoria) Tipos de memoria  Memoria RAM (random access memory) Permite al computador almacenar información que la CPU está accesando frecuentemente y necesita para operar Por ejemplo, información de un programa, instrucciones, datos, etc.  Memoria ROM (read only memory) Contiene la información preinstalada, la cual es imposible modificar o borrar por completo Es la información que indica los procesos básicos que debe ejecutar el computador (antes de ejecutar cualquier programa)

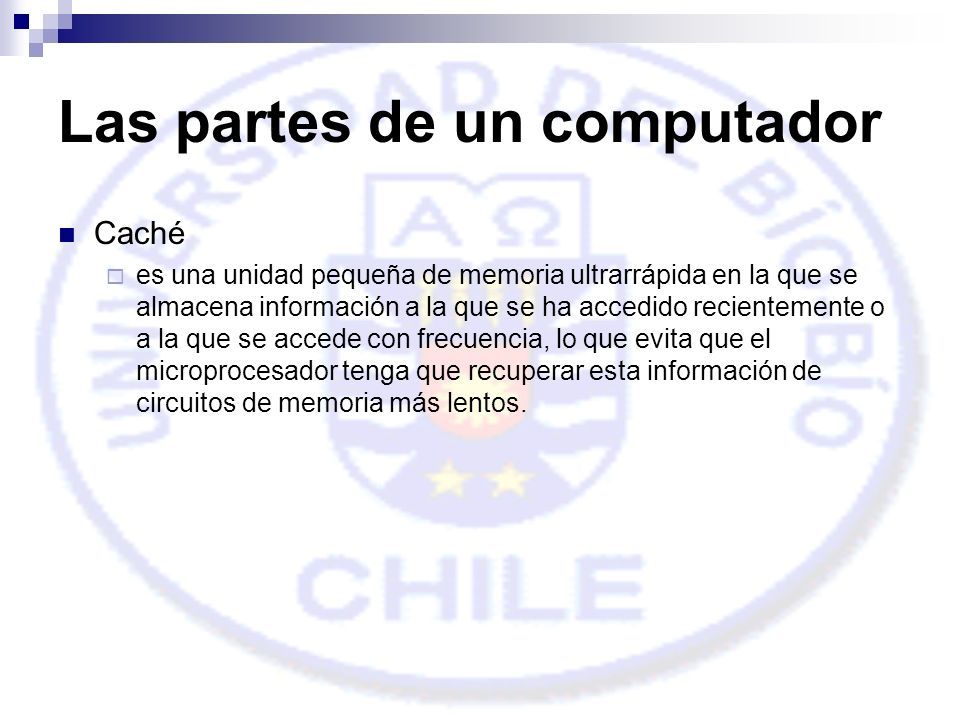

12 Las partes de un computador Caché  es una unidad pequeña de memoria ultrarrápida en la que se almacena información a la que se ha accedido recientemente o a la que se accede con frecuencia, lo que evita que el microprocesador tenga que recuperar esta información de circuitos de memoria más lentos.

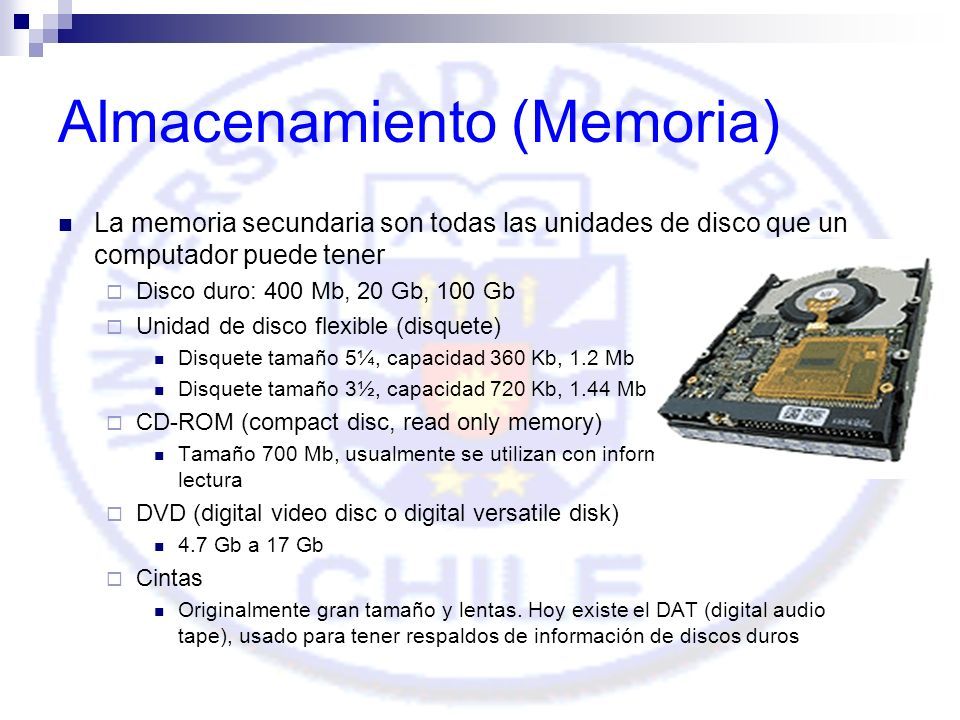

13 Almacenamiento (Memoria) La memoria secundaria son todas las unidades de disco que un computador puede tener  Disco duro: 400 Mb, 20 Gb, 100 Gb  Unidad de disco flexible (disquete) Disquete tamaño 5¼, capacidad 360 Kb, 1.2 Mb Disquete tamaño 3½, capacidad 720 Kb, 1.44 Mb  CD-ROM (compact disc, read only memory) Tamaño 700 Mb, usualmente se utilizan con información sólo para lectura  DVD (digital video disc o digital versatile disk) 4.7 Gb a 17 Gb  Cintas Originalmente gran tamaño y lentas. Hoy existe el DAT (digital audio tape), usado para tener respaldos de información de discos duros

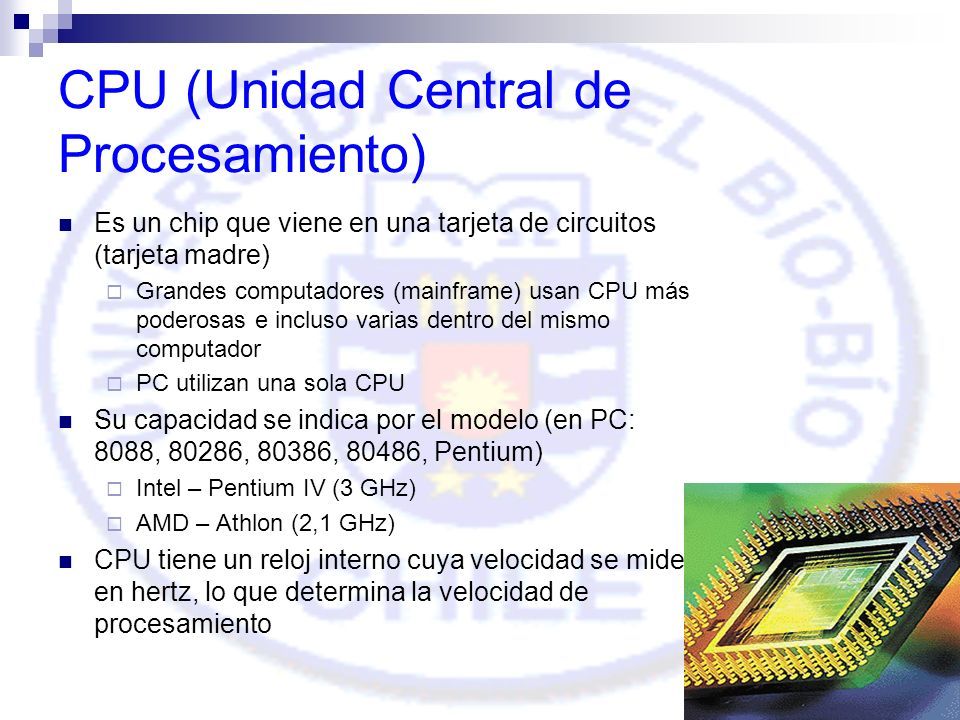

14 CPU (Unidad Central de Procesamiento) Es un chip que viene en una tarjeta de circuitos (tarjeta madre)  Grandes computadores (mainframe) usan CPU más poderosas e incluso varias dentro del mismo computador  PC utilizan una sola CPU Su capacidad se indica por el modelo (en PC: 8088, 80286, 80386, 80486, Pentium)  Intel – Pentium IV (3 GHz)  AMD – Athlon (2,1 GHz) CPU tiene un reloj interno cuya velocidad se mide en hertz, lo que determina la velocidad de procesamiento

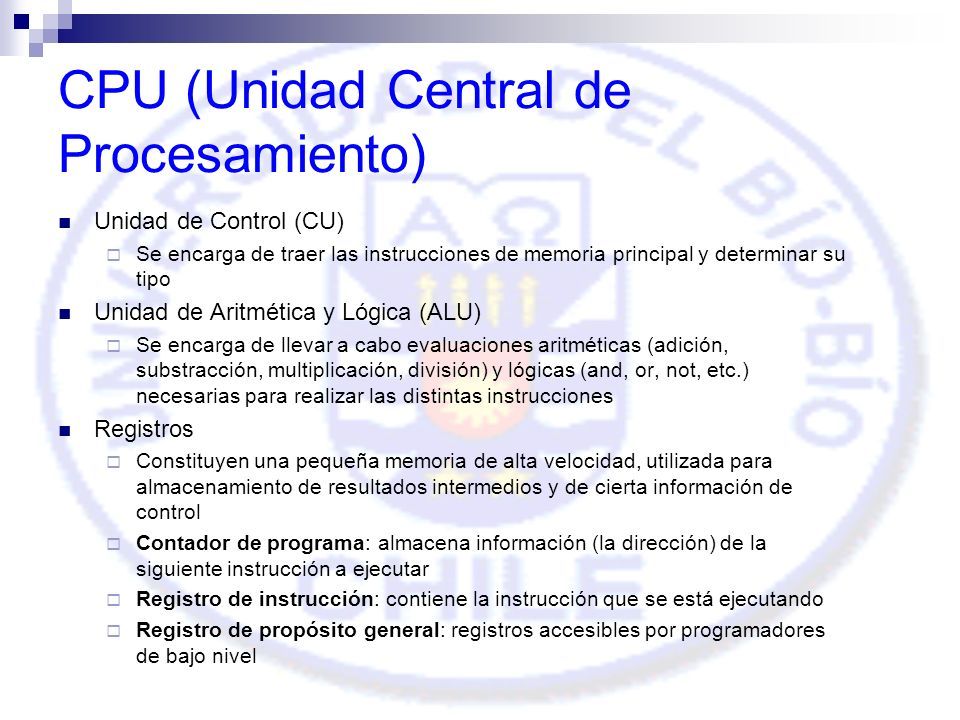

15 CPU (Unidad Central de Procesamiento) Unidad de Control (CU)  Se encarga de traer las instrucciones de memoria principal y determinar su tipo Unidad de Aritmética y Lógica (ALU)  Se encarga de llevar a cabo evaluaciones aritméticas (adición, substracción, multiplicación, división) y lógicas (and, or, not, etc.) necesarias para realizar las distintas instrucciones Registros  Constituyen una pequeña memoria de alta velocidad, utilizada para almacenamiento de resultados intermedios y de cierta información de control  Contador de programa: almacena información (la dirección) de la siguiente instrucción a ejecutar  Registro de instrucción: contiene la instrucción que se está ejecutando  Registro de propósito general: registros accesibles por programadores de bajo nivel

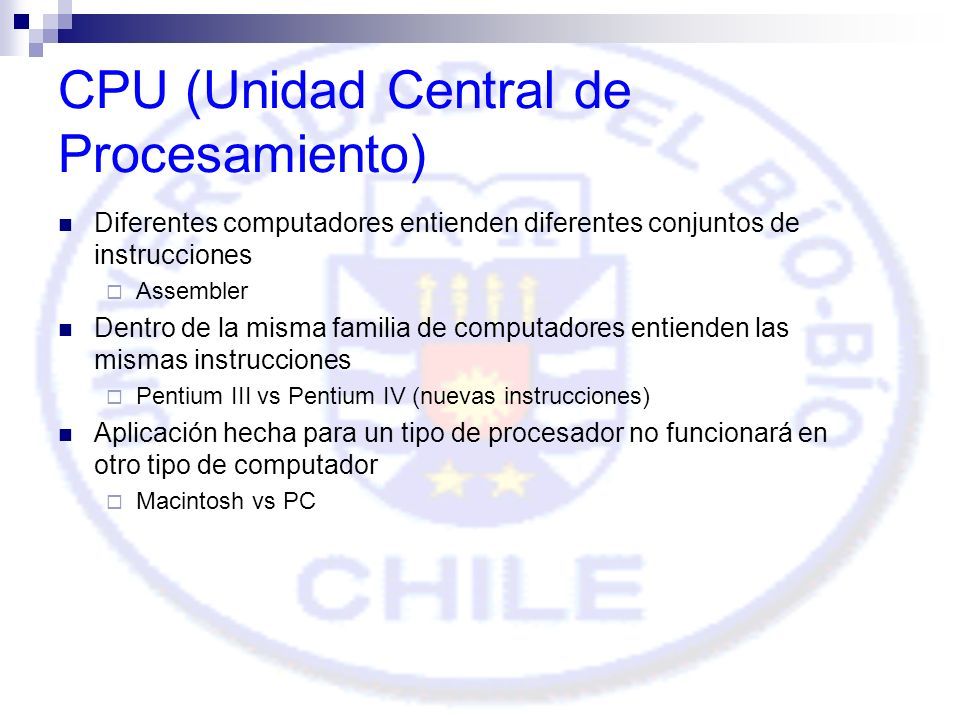

16 CPU (Unidad Central de Procesamiento) Diferentes computadores entienden diferentes conjuntos de instrucciones  Assembler Dentro de la misma familia de computadores entienden las mismas instrucciones  Pentium III vs Pentium IV (nuevas instrucciones) Aplicación hecha para un tipo de procesador no funcionará en otro tipo de computador  Macintosh vs PC

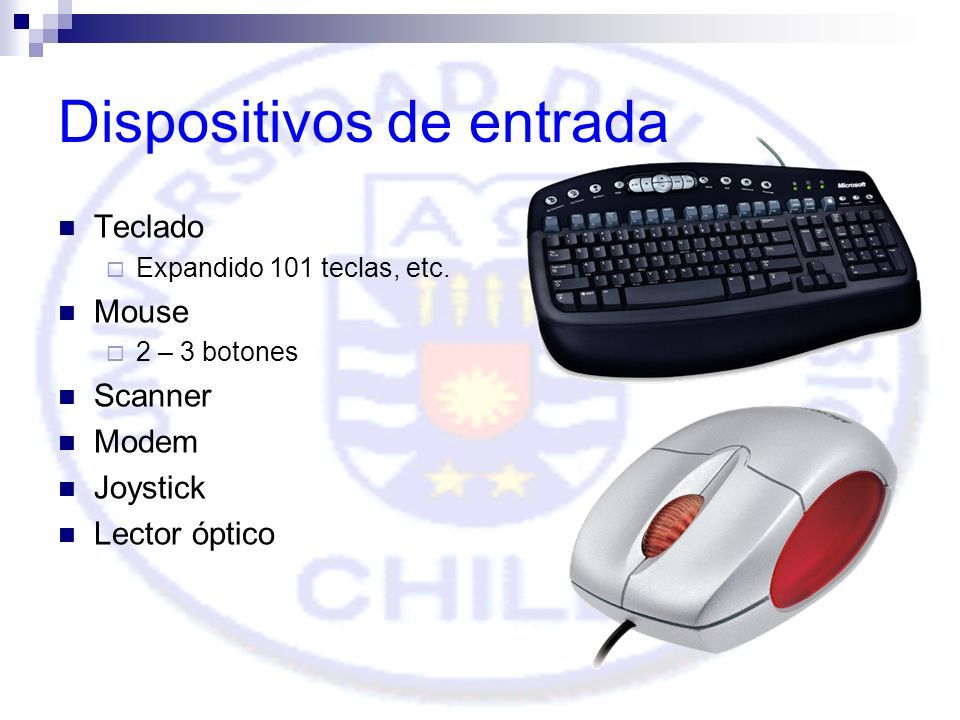

17 Dispositivos de entrada Teclado  Expandido 101 teclas, etc. Mouse  2 – 3 botones Scanner Modem Joystick Lector óptico

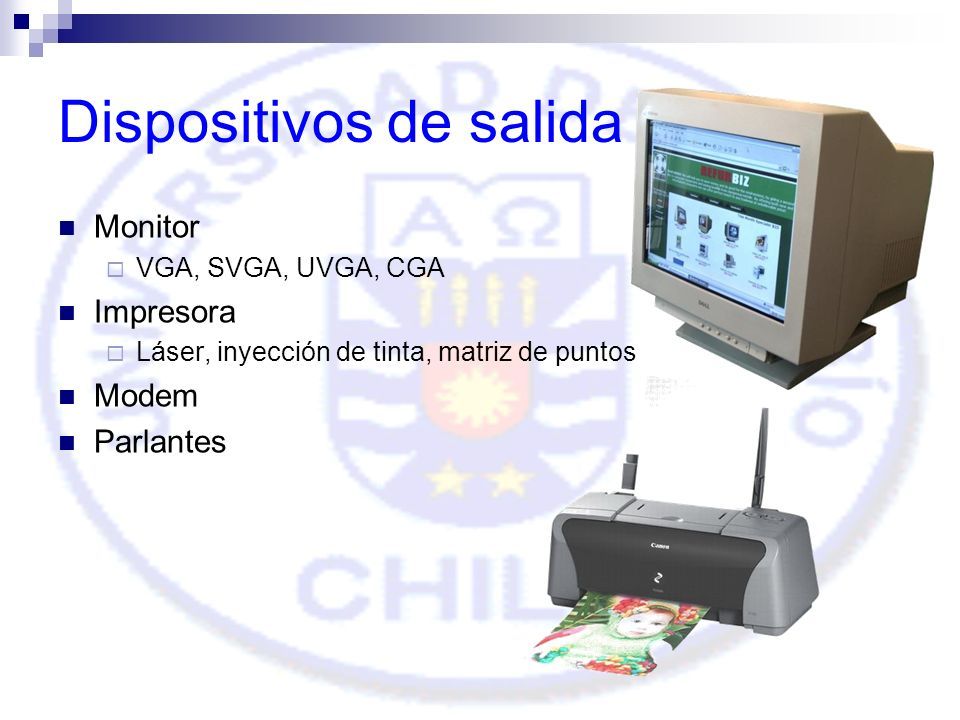

18 Dispositivos de salida Monitor  VGA, SVGA, UVGA, CGA Impresora  Láser, inyección de tinta, matriz de puntos Modem Parlantes

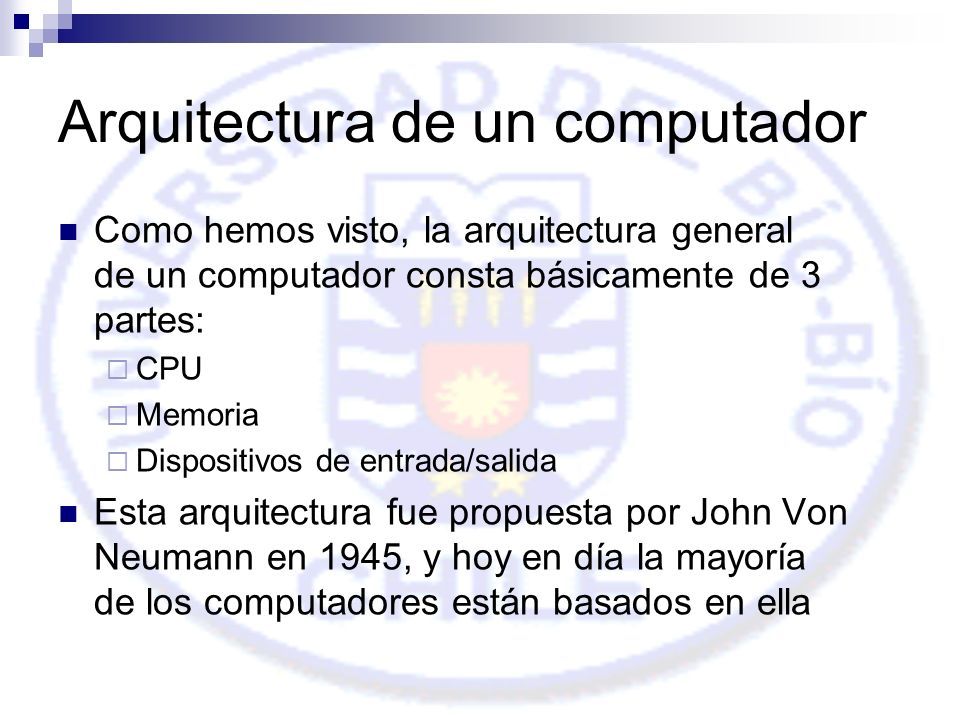

19 Arquitectura de un computador Como hemos visto, la arquitectura general de un computador consta básicamente de 3 partes:  CPU  Memoria  Dispositivos de entrada/salida Esta arquitectura fue propuesta por John Von Neumann en 1945, y hoy en día la mayoría de los computadores están basados en ella

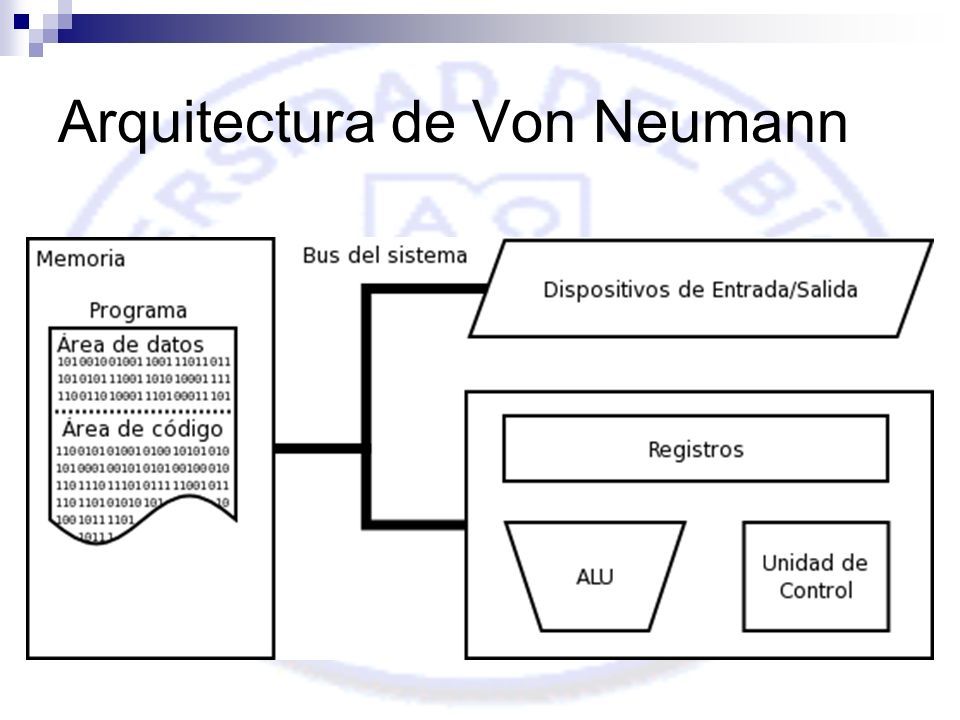

20 Arquitectura de Von Neumann

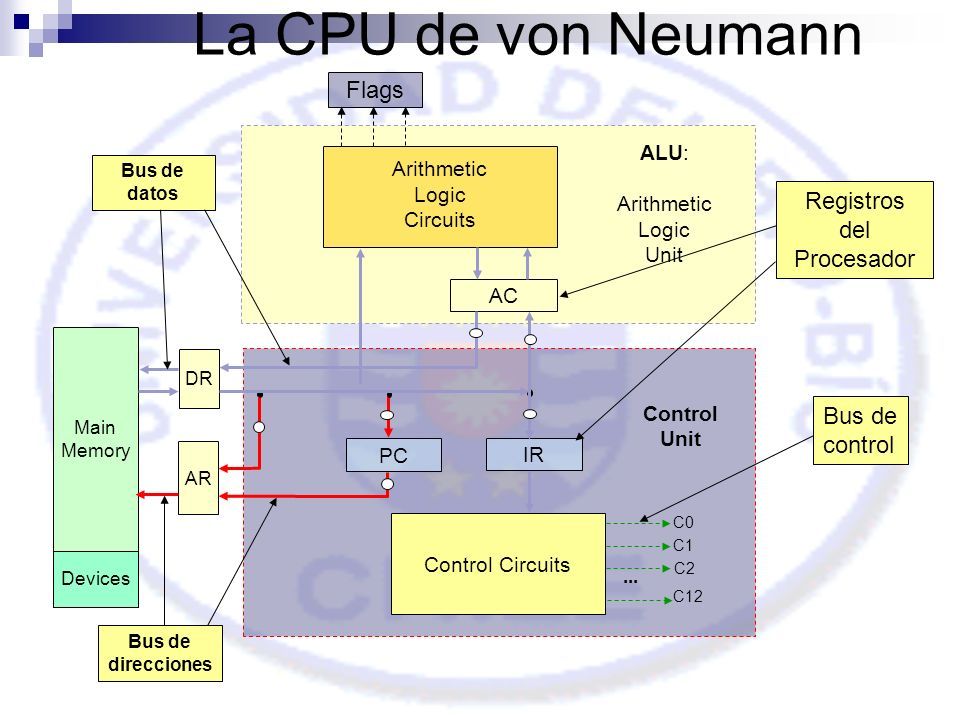

21 La CPU de von Neumann Arithmetic Logic Circuits AC Control Circuits PC IR AR DR Main Memory C0 C1 C2 C12 Flags... Devices ALU: Arithmetic Logic Unit Control Unit Registros del Procesador Bus de control Bus de direcciones Bus de datos

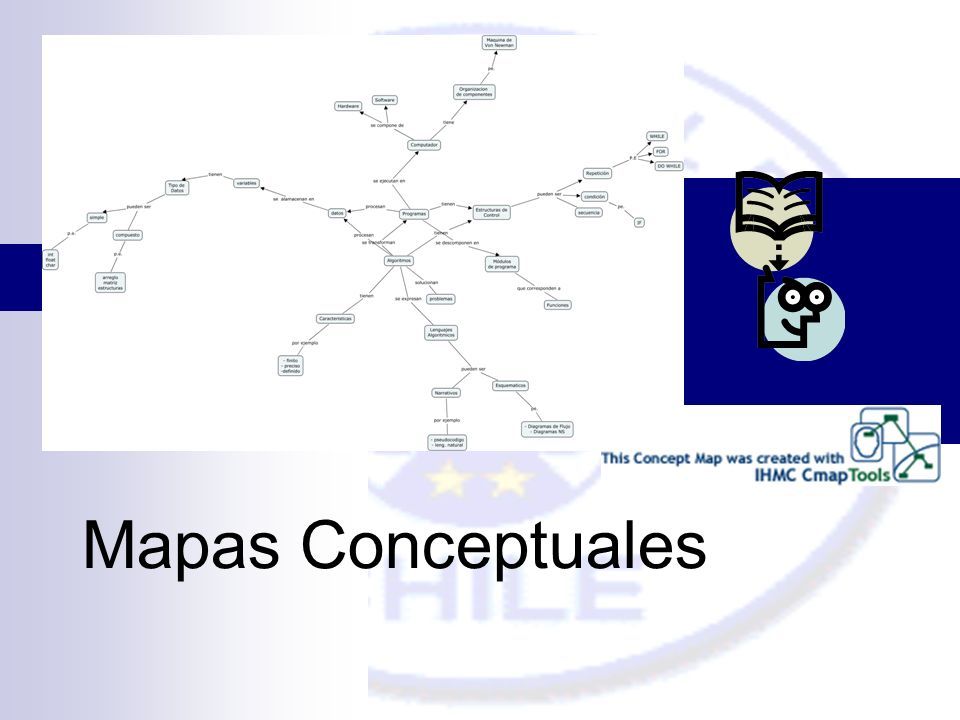

22 Mapas Conceptuales

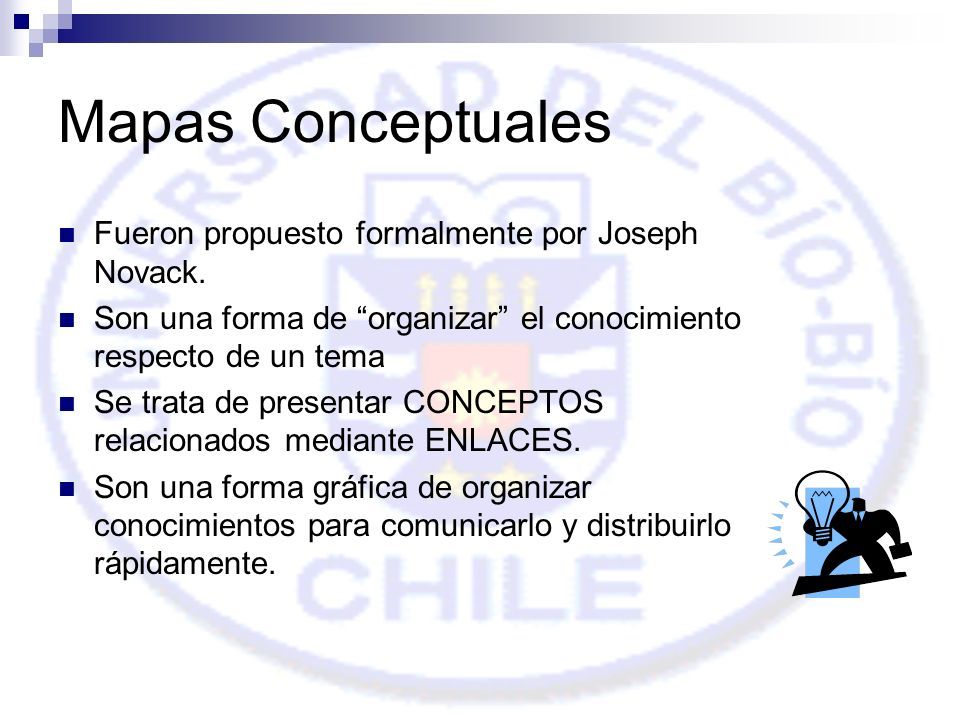

23 Fueron propuesto formalmente por Joseph Novack. Son una forma de “organizar” el conocimiento respecto de un tema Se trata de presentar CONCEPTOS relacionados mediante ENLACES. Son una forma gráfica de organizar conocimientos para comunicarlo y distribuirlo rápidamente.

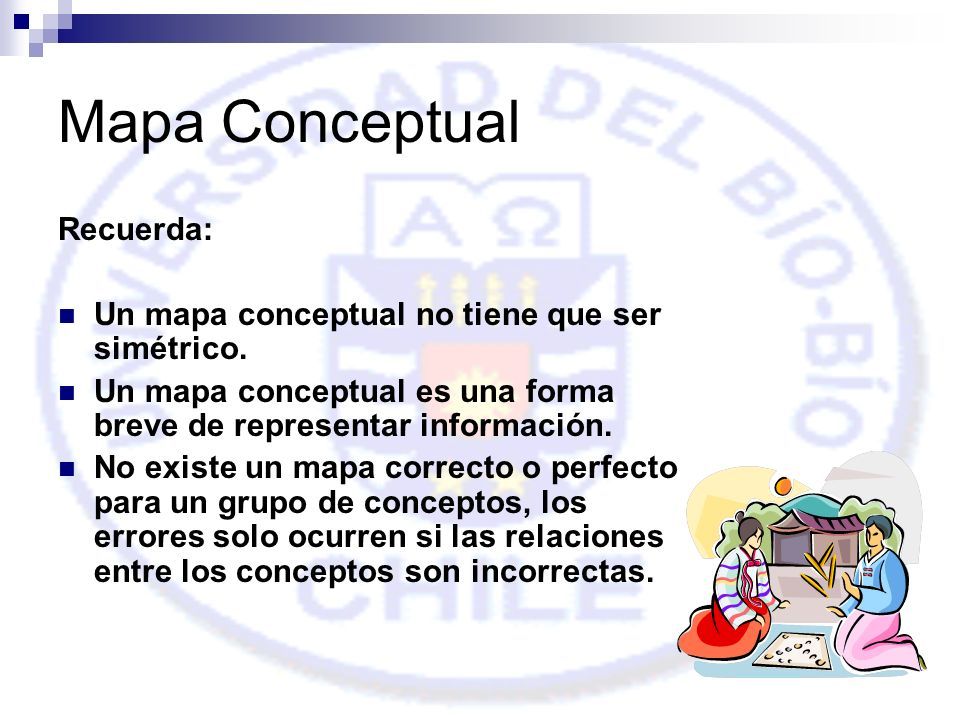

24 Mapa Conceptual Recuerda: Un mapa conceptual no tiene que ser simétrico. Un mapa conceptual es una forma breve de representar información. No existe un mapa correcto o perfecto para un grupo de conceptos, los errores solo ocurren si las relaciones entre los conceptos son incorrectas.

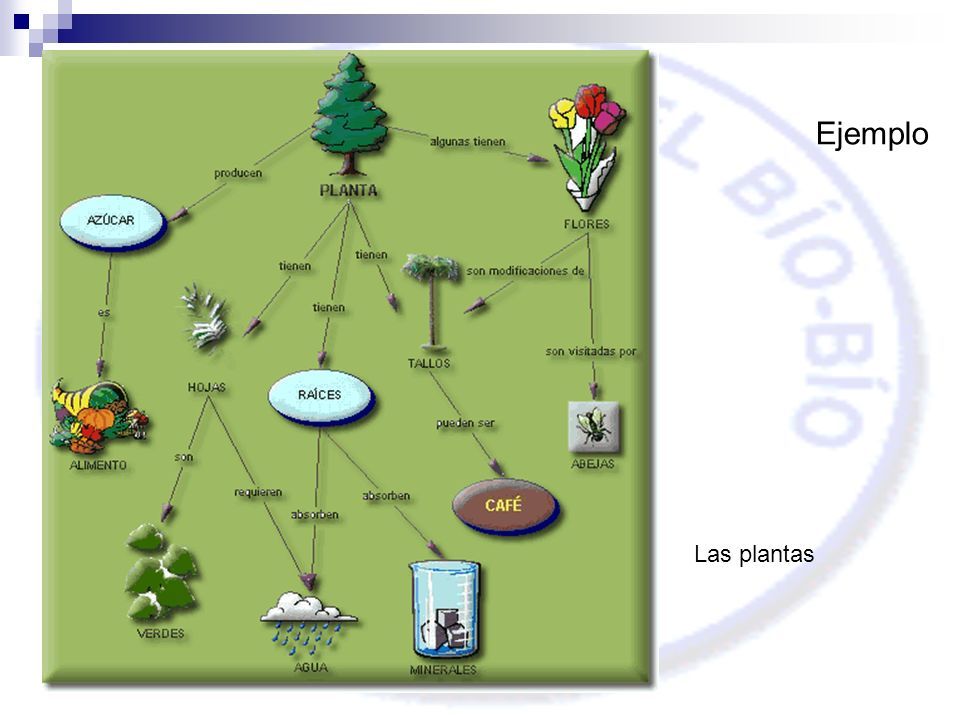

25 Ejemplo Las plantas

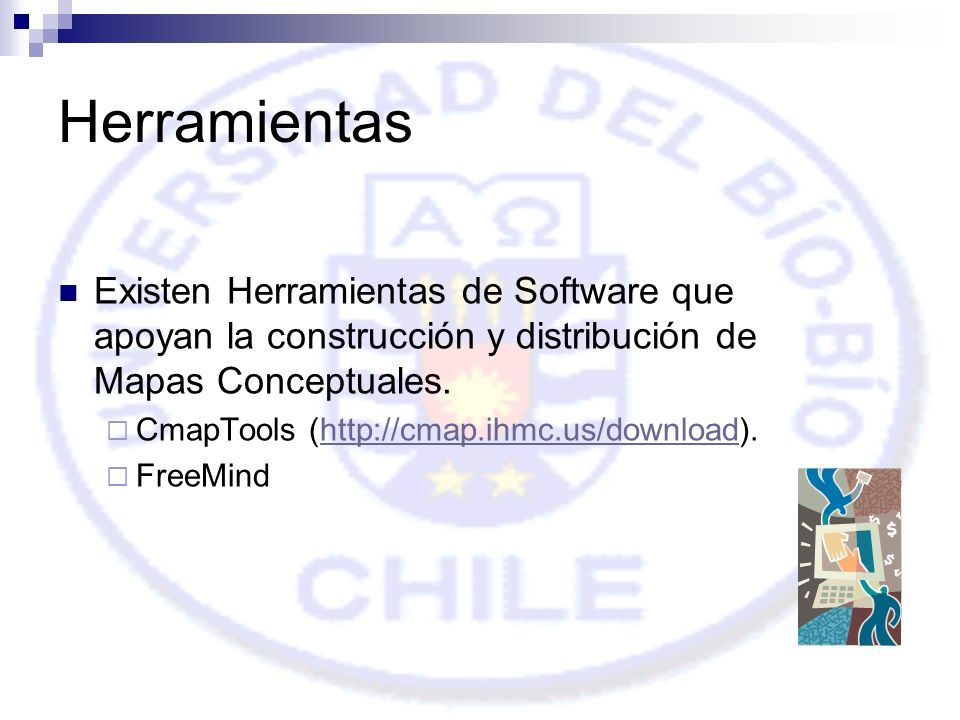

26 Herramientas Existen Herramientas de Software que apoyan la construcción y distribución de Mapas Conceptuales.  CmapTools (http://cmap.ihmc.us/download).http://cmap.ihmc.us/download  FreeMind

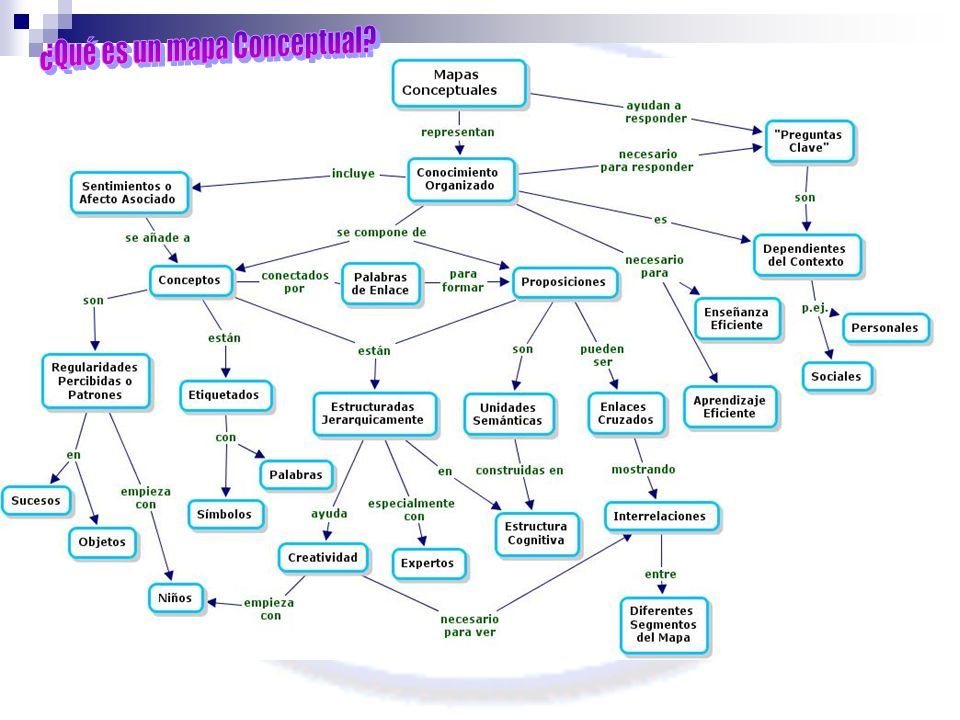

27

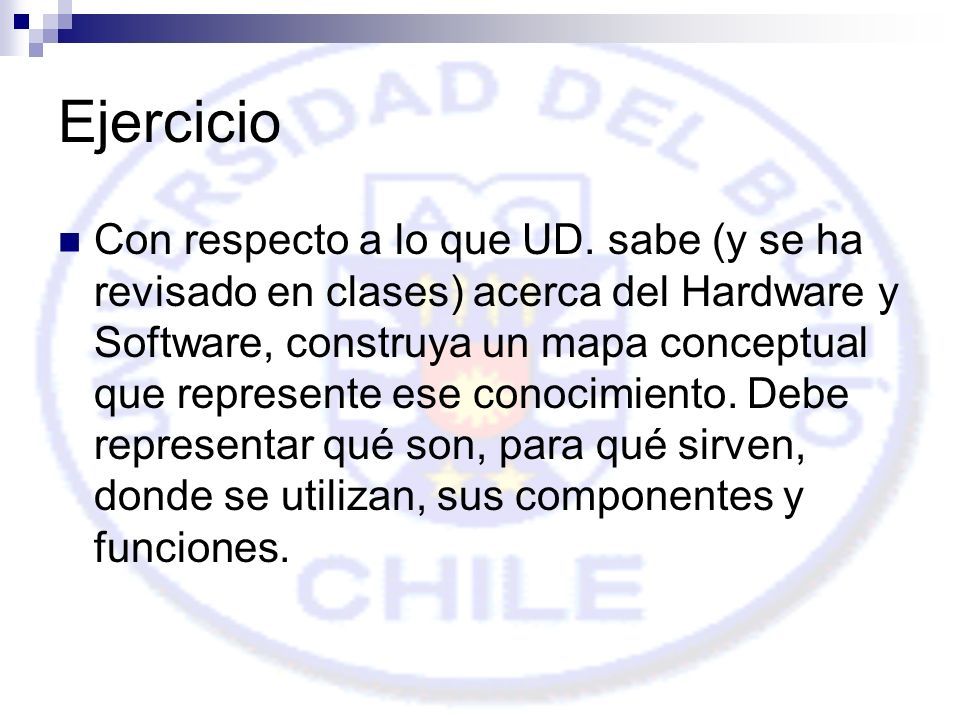

28 Ejercicio Con respecto a lo que UD. sabe (y se ha revisado en clases) acerca del Hardware y Software, construya un mapa conceptual que represente ese conocimiento. Debe representar qué son, para qué sirven, donde se utilizan, sus componentes y funciones.

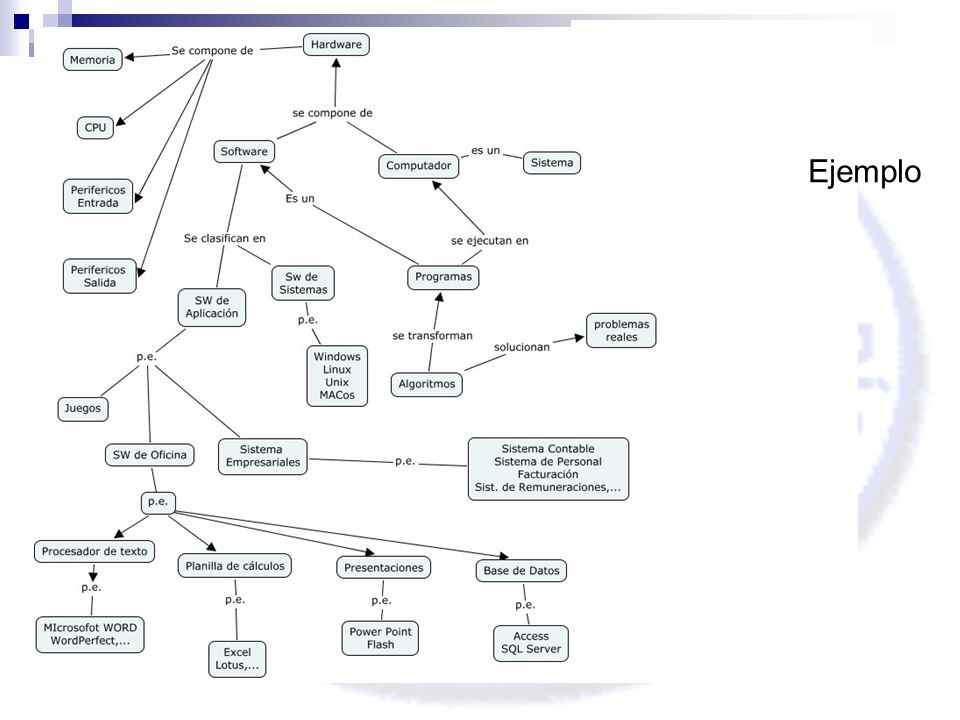

29 Ejemplo

30 ¿Preguntas?

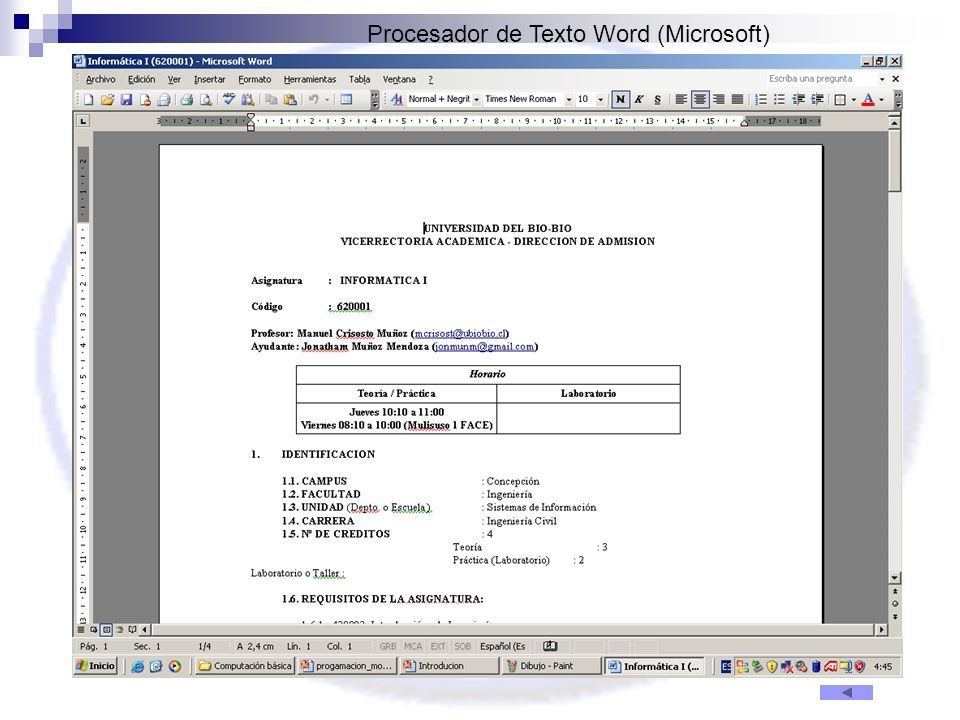

31 Procesador de Texto Word (Microsoft)

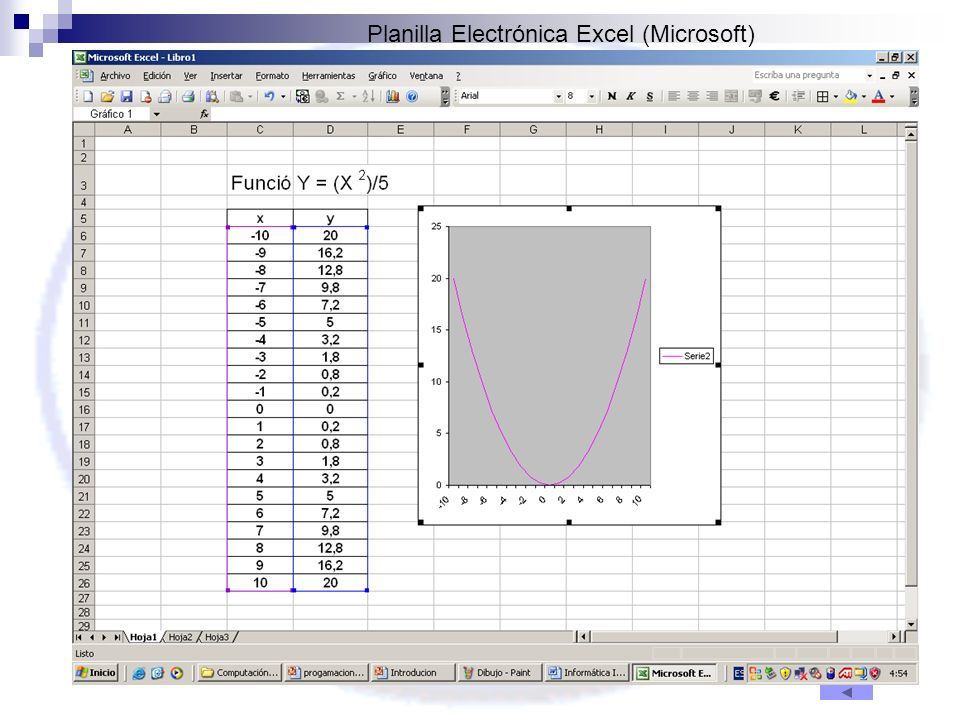

32 Planilla Electrónica Excel (Microsoft)

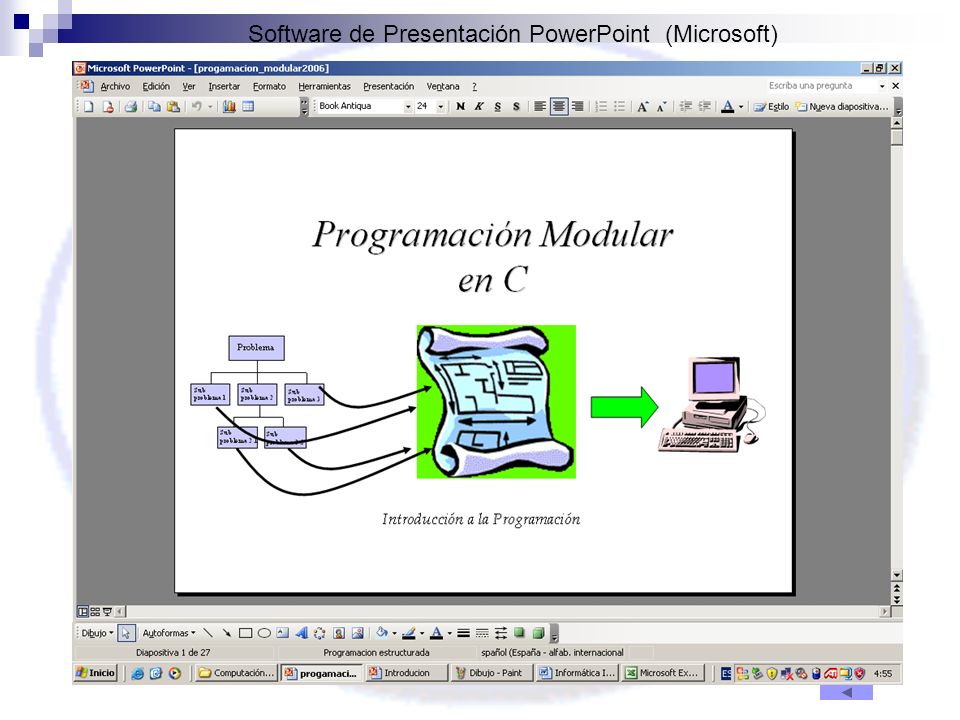

33 Software de Presentación PowerPoint (Microsoft)

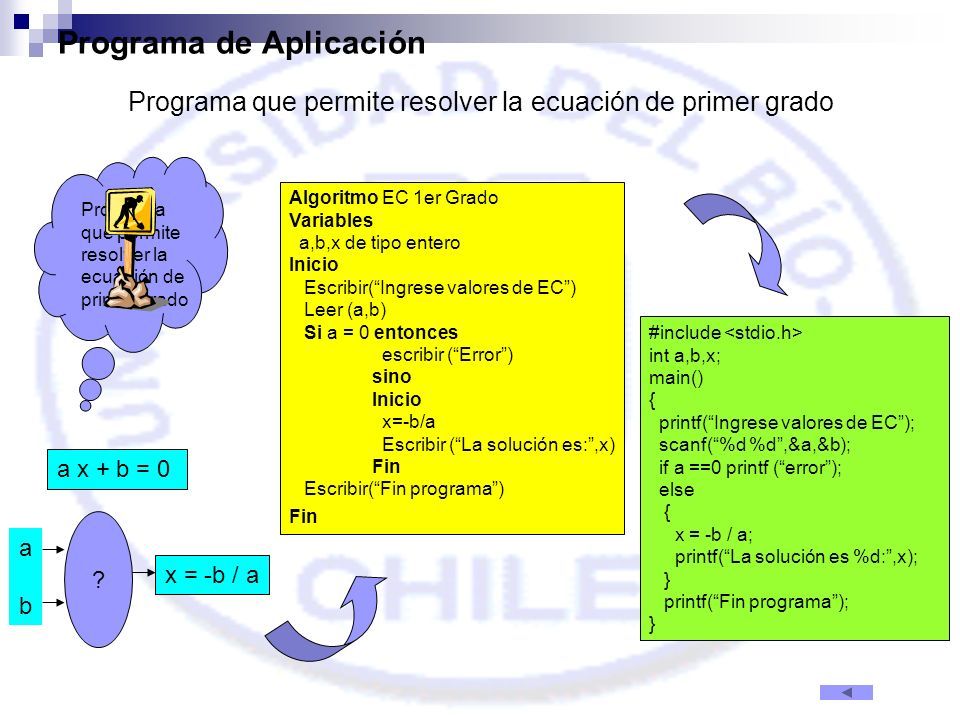

34 Programa que permite resolver la ecuación de primer grado Programa de Aplicación Programa que permite resolver la ecuación de primer grado a x + b = 0 ? abab x = -b / a #include int a,b,x; main() { printf(“Ingrese valores de EC”); scanf(“%d %d”,&a,&b); if a ==0 printf (“error”); else { x = -b / a; printf(“La solución es %d:”,x); } printf(“Fin programa”); } Algoritmo EC 1er Grado Variables a,b,x de tipo entero Inicio Escribir(“Ingrese valores de EC”) Leer (a,b) Si a = 0 entonces escribir (“Error”) sino Inicio x=-b/a Escribir (“La solución es:”,x) Fin Escribir(“Fin programa”) Fin
