OPERACIONES EN INSTALACIONES EN SERVICIO

Presentación del tema: "OPERACIONES EN INSTALACIONES EN SERVICIO"— Transcripción de la presentación:

1 OPERACIONES EN INSTALACIONES EN SERVICIO

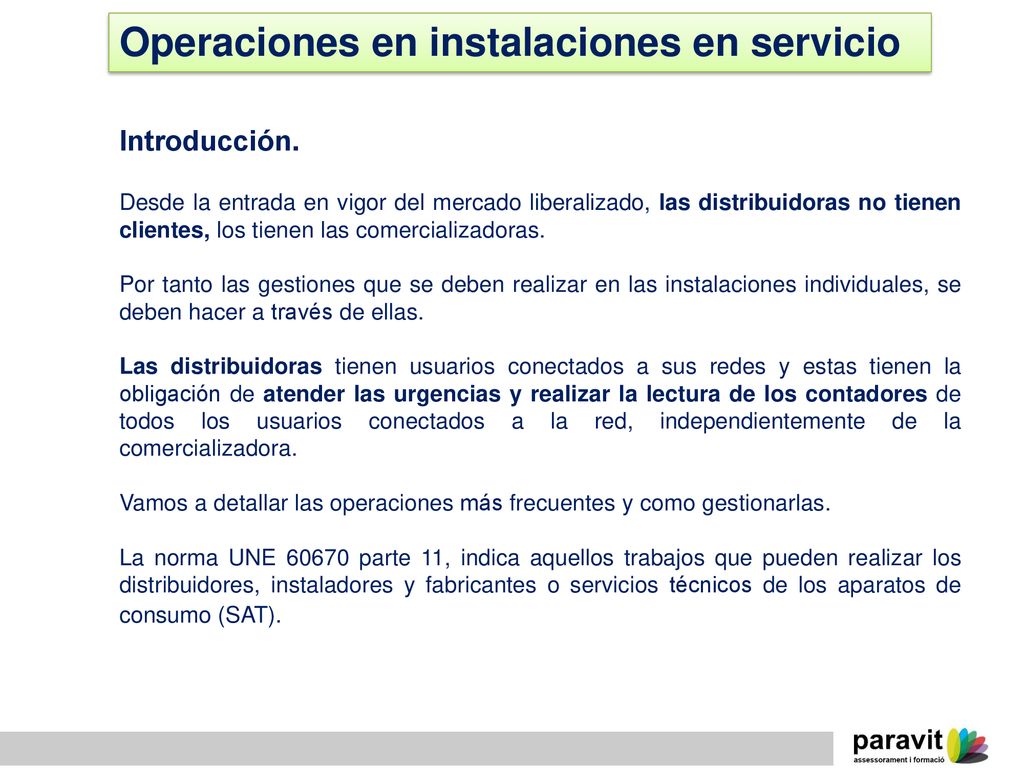

2 Operaciones en instalaciones en servicio
Introducción.   Desde la entrada en vigor del mercado liberalizado, las distribuidoras no tienen clientes, los tienen las comercializadoras. Por tanto las gestiones que se deben realizar en las instalaciones individuales, se deben hacer a través de ellas. Las distribuidoras tienen usuarios conectados a sus redes y estas tienen la obligación de atender las urgencias y realizar la lectura de los contadores de todos los usuarios conectados a la red, independientemente de la comercializadora. Vamos a detallar las operaciones más frecuentes y como gestionarlas. La norma UNE parte 11, indica aquellos trabajos que pueden realizar los distribuidores, instaladores y fabricantes o servicios técnicos de los aparatos de consumo (SAT).

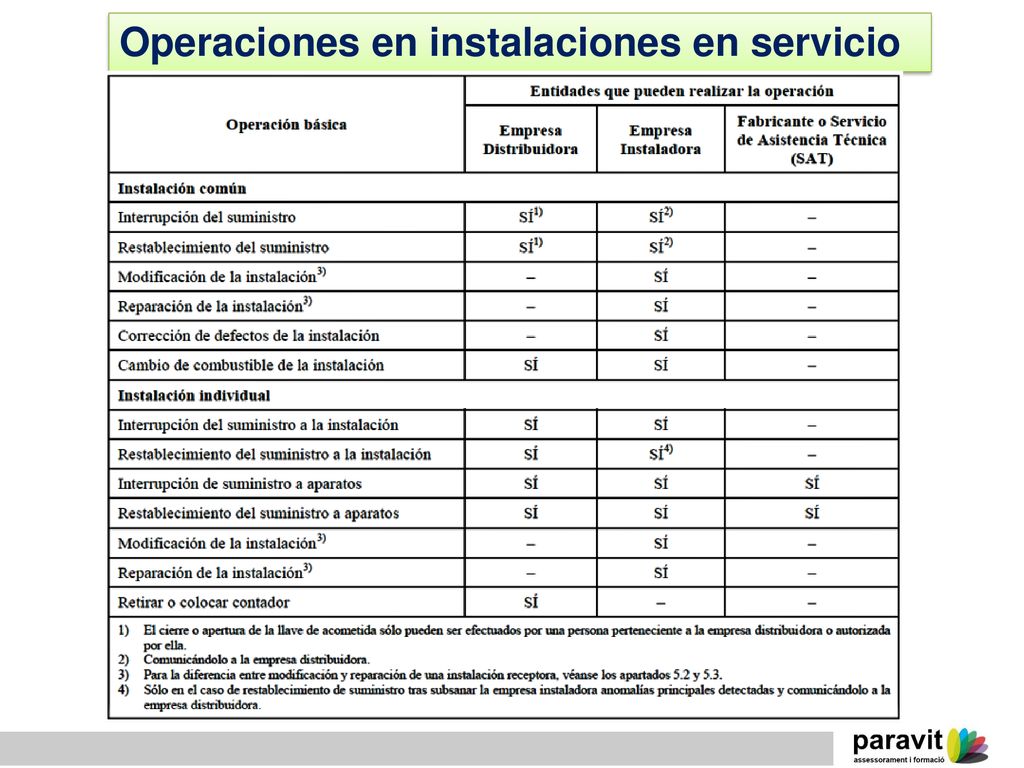

3 Operaciones en instalaciones en servicio

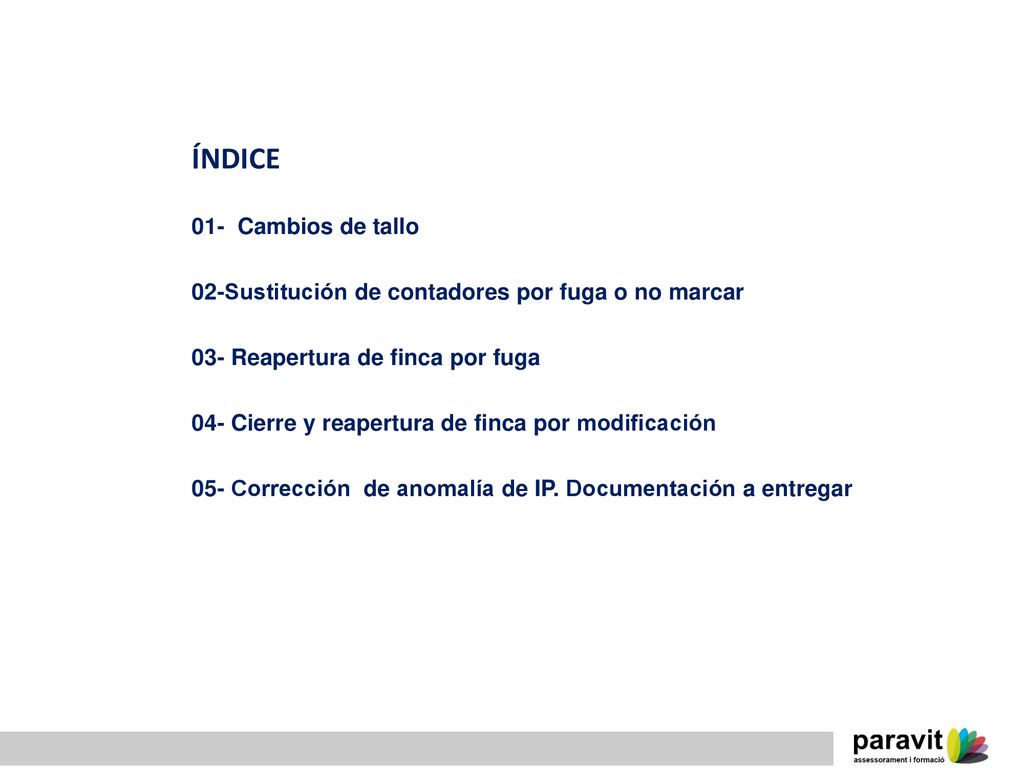

4 ÍNDICE 01- Cambios de tallo 02-Sustitución de contadores por fuga o no marcar 03- Reapertura de finca por fuga 04- Cierre y reapertura de finca por modificación 05- Corrección de anomalía de IP. Documentación a entregar

5 1 Operaciones referidas a las acometidas

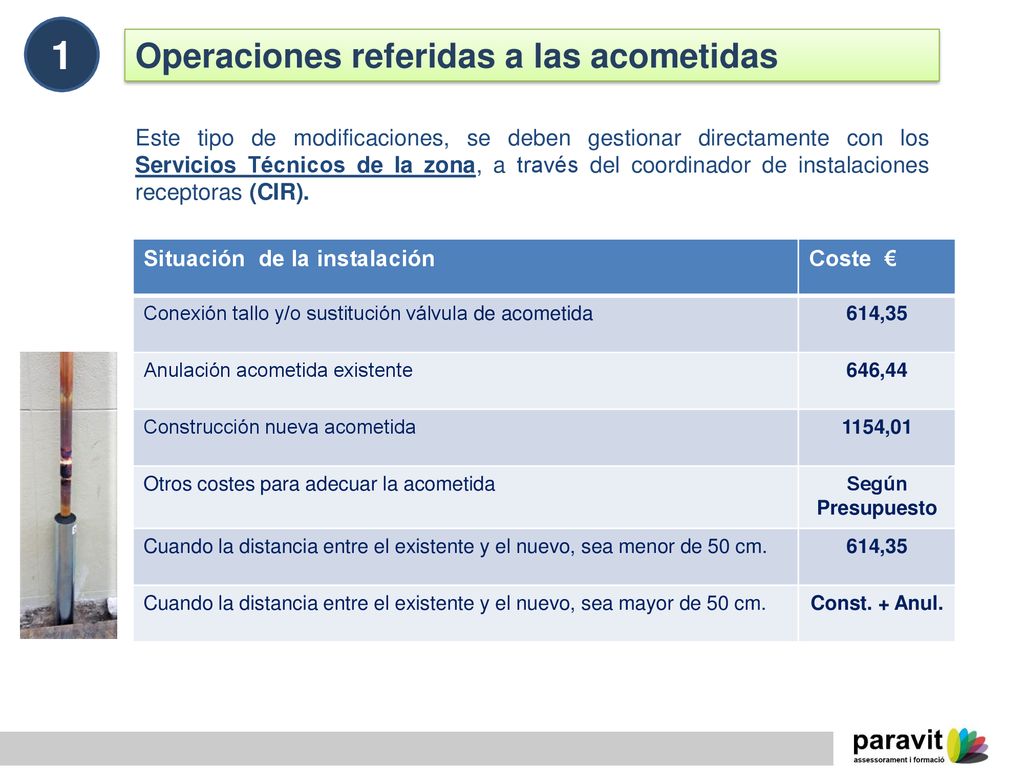

Este tipo de modificaciones, se deben gestionar directamente con los Servicios Técnicos de la zona, a través del coordinador de instalaciones receptoras (CIR). Situación de la instalación Coste € Conexión tallo y/o sustitución válvula de acometida 614,35 Anulación acometida existente 646,44 Construcción nueva acometida 1154,01 Otros costes para adecuar la acometida Según Presupuesto Cuando la distancia entre el existente y el nuevo, sea menor de 50 cm. Cuando la distancia entre el existente y el nuevo, sea mayor de 50 cm. Const. + Anul.

6 2 SUSTITUCIÓN DE CONTADORES POR FUGA O NO MARCAR (alquiler o propiedad) a. Fuga: si detectan un contador que fuga, hay que cerrar la instalación y llamar a Urgencias –CCAU : Ellos se encargaran de sustituirlo, independientemente si es de alquiler o propiedad. b. No marca: Hay que llamar a la comercializadora del cliente y solicitar un cambio de contador. La comercializadora generará la orden de trabajo y contactaremos con el cliente/instalador para sustituirlo. En líneas generales, cualquier tipo de operación en la instalación del cliente, deben contactar siempre con su comercializadora y solicitarlo. El cliente tiene la potestad de elegir si quiere instalar el contador en propiedad o alquiler, por lo que si el cliente quiere adquirir uno, debe hacerlo a través de su instalador. En estos casos, solicitaran operación del mismo modo pero el contador lo facilitará el instalador, junto al correspondiente certificado de verificación. El técnico de la empresa colaboradora de Nedgia lo instalará y precintará.

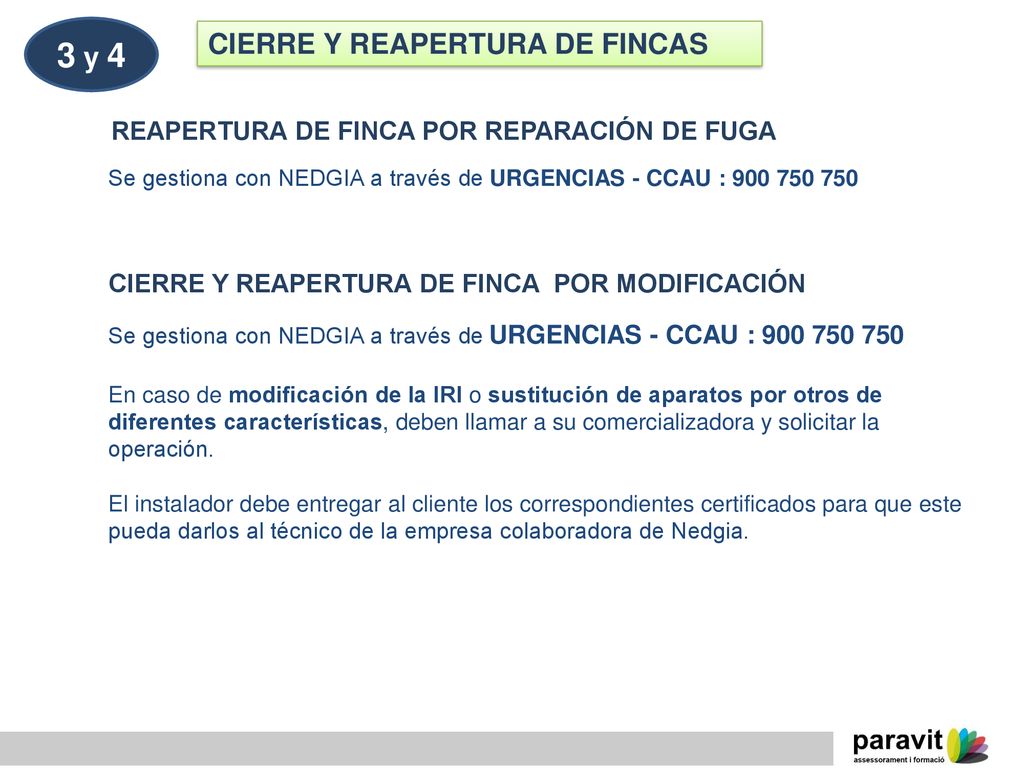

7 3 y 4 CIERRE Y REAPERTURA DE FINCAS
REAPERTURA DE FINCA POR REPARACIÓN DE FUGA Se gestiona con NEDGIA a través de URGENCIAS - CCAU : CIERRE Y REAPERTURA DE FINCA POR MODIFICACIÓN Se gestiona con NEDGIA a través de URGENCIAS - CCAU : En caso de modificación de la IRI o sustitución de aparatos por otros de diferentes características, deben llamar a su comercializadora y solicitar la operación. El instalador debe entregar al cliente los correspondientes certificados para que este pueda darlos al técnico de la empresa colaboradora de Nedgia.

8 Operaciones en instalaciones en servicio

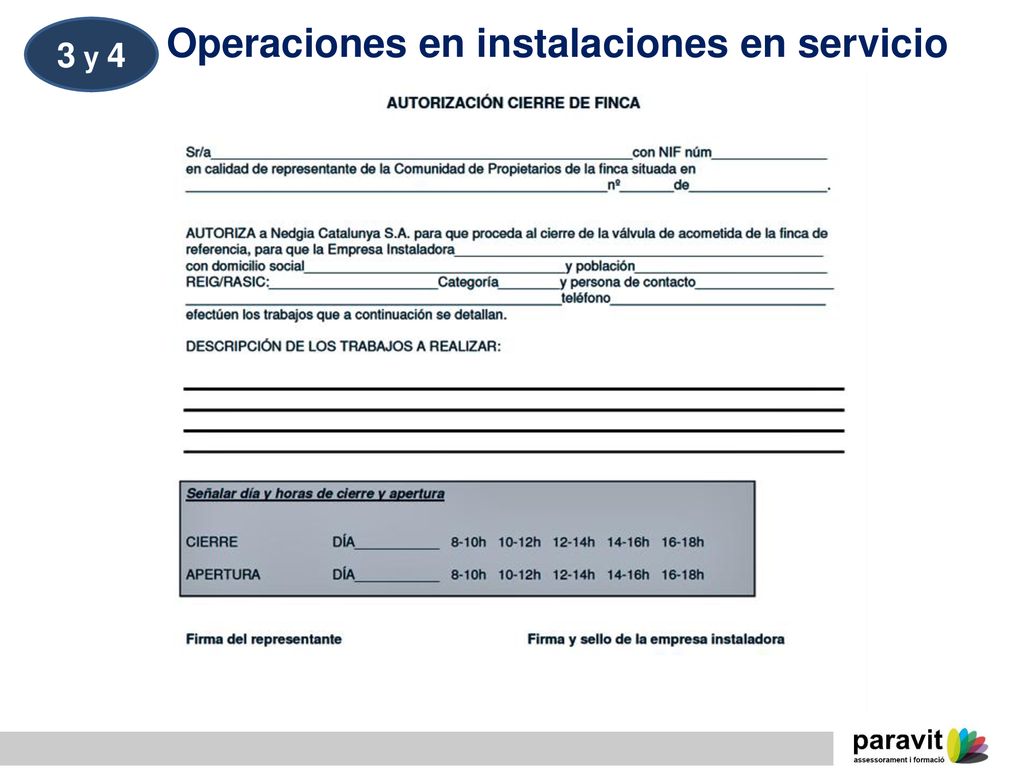

3 y 4 Operaciones en instalaciones en servicio

9 Anomalías más frecuentes en IP
5 Principales anomalías en IP y sus soluciones Anomalías más frecuentes en IP UNE 60670 Partes 12 y 13 CODIGO UNE CODIGO NEDGIA TIPO DE ANOMALIA ISa-5 25 Local con ventilación inadecuada [ISa-5] 5.2.3 CS-3 63 Ventilación del recinto de centralización de contadores insuficiente o incorrecta [CS-3] 5.2.6 CS-6 66 Evidente mal estado de conservación de la instalación eléctrica en recinto de contadores [CS-6] 5.2.7 CS-7 67 Existencia de instalaciones ajenas al mismo en recinto de contadores o incorrecta ejecución de las mismas [CS-7] 5.2.8 CS-8 68 Puerta o cerradura incorrecta en armario de regulación o en recinto de contadores [CS-8] 4.1.1 AP-1 71 Revoco continuado en el conducto de evacuación de un aparato de gas o concentración de CO-ambiente en el local superior a 50 ppm [AP-1] 4.1.2 AP-2 72 Combustión no higiénica de aparatos de gas [AP-2] 4.1.4 AP-4 74 Interferencia grave del extractor mecánico o la campana extractora en el funcionamiento de un aparato de gas [AP-4] 4.2.4 AS-4 84 Imposibilidad de comprobación de los productos de la combustión del aparato cuando sea de tipo B o C [AS-4] 4.2.6 AS-6 86 Combustión deficiente de aparatos de gas [AS-6] Este librito incluye un resumen actualizado de los puntos importantes que se deben tener en cuenta – aparte de la prueba de estanqueidad y de revisar toda la instalación – para no tener problemas a la hora de dar de alta las instalaciones de gas y quedar mal delante de nuestros clientes. Es decir hace hincapié en las cosas que han cambiado según la nueva UNE que ha entrado en vigor definitivo el 02 de enero de este año recordar que estuvo 6 meses en que se podían compaginar los dos estadios : antigua ( del 2006) / nueva (2014) ---- de julio del 2015 hasta el 02 enero del 2016 Aprovechemos para comentar una nota que ha salido de INDUSTRIA y que se adaptará a cada Comunidad Autónoma, y en donde se dan algunos criterios …. Algunos de pura lógica. Instalaciones con boletines entregados antes de esta fecha Si se han entregado boletines a la Distribuidora antes de la entrada en vigor de la nueva norma, esta no puede negarse a ponerlos en servicio con la norma antigua, puesto que vosotros lo hicisteis con la norma vigente en aquel momento y no sois responsables de los problemas de la Distribuidora. Algunos de los comunicados de distintas comunidades informan que : MADRID …….. ( leer comunicado ) ……..si el certificado tiene fecha anterior al 02 de enero de 2016, se deben inspeccionar por parte de la Distribuidora según la norma en que fueron ejecutadas . Este criterio se aplicará como máximo hasta el 02 enero del 2018 CATALUÑA ……. texto similar pero se permiten solo hasta el 30 de setiembre del 2016. En este caso se hace mención también al tema de los limitadores de caudal, dada la dificultad actual de encontrar este producto en el mercado. Por ello se establece que se podrán dejar en servicio las instalaciones hasta el 30 setiembre del 2016 sin los limitadores , pero con el compromiso de que el instalador las incorporará tan pronto pueda ………… como se controlará ????? Se pondrá anotación en el certificado. Pregunta : ….. Se pueden poner notas en los certificados ???? En el IRG 3 hay un apartado de «observaciones» en que se pueden anotar los temas que consideremos. Pensar que los certificados son documentos de «mínimos», y como tales se pueden complementar con otros documentos que queramos o consideremos oportuno aportar Comentemos también los tipos de «alta» que existe: 1 - ESPONTÁNEA : no ha pasado un año desde la baja -este particular lo marca cada Distribuidora - y por tanto se considera una continuación de alta ( debe tener la IP pasada) 2- NO BOLETINES: Tiene boletín expedido y por tanto no se le exige, pero coma ha pasado mas de 1 año desde la baja , se le aplicará el nuevo reglamento : tiene boletin de menos de 20 años ( por ejemplo en la Comunidad de Madrid) Si ha pasado + se le exige boletín y nuevo reglamento

10 ANOMALÍAS MÁS FRECUENTES DETECTADAS EN LAS INSPECCIONES PERIODICAS.
ISa-5 25 Códigos de la UNE y de NEDGIA Ventilaciones en edificios existentes. En los locales que haya aparatos tipo A, cocinas, encimeras, etc. La ventilación debe estar siempre a más de 1.80 m. de altura. Si solo hay aparatos tipo B, calderas, calentadores atmosféricos, la ventilación puede estar a cualquier altura. En ambos casos puede ser directa o indirecta. Gases menos densos que el aire, gas natural Para locales que contienen sólo aparatos de tipo B Para locales que contienen simultáneamente aparatos de tipo A y B o únicamente aparatos de tipo A Qn aparatos tipo A  16 kW Qn aparatos tipo A  16 kW Posición de la abertura: Su extremo inferior debe estar a una altura  1,80 m del suelo del local y  40 cm del techo. En edificios ya construidos, a cualquier altura. Ventilación: Puede ser directa o indirecta. En edificios ya construidos, su extremo inferior debe estar a una altura  1,80 m del suelo del local. Ventilación: Puede ser directa o indirecta Posición de la abertura: dividida en dos aberturas, cada una de sección igual o superior a la mitad de la calculada según lo indicado en el apartado 6.2:  Una inferior, cuyo extremo superior debe estar a una altura  50 cm del suelo del local.  Una superior, cuyo extremo inferior debe estar a una altura  1,80 m del suelo del local y  40 cm del techo. Ventilación: La ventilación inferior puede ser directa o indirecta, mientras que la superior debe ser directa.

11 ANOMALÍAS MÁS FRECUENTES DETECTADAS EN LAS INSPECCIONES PERIODICAS.

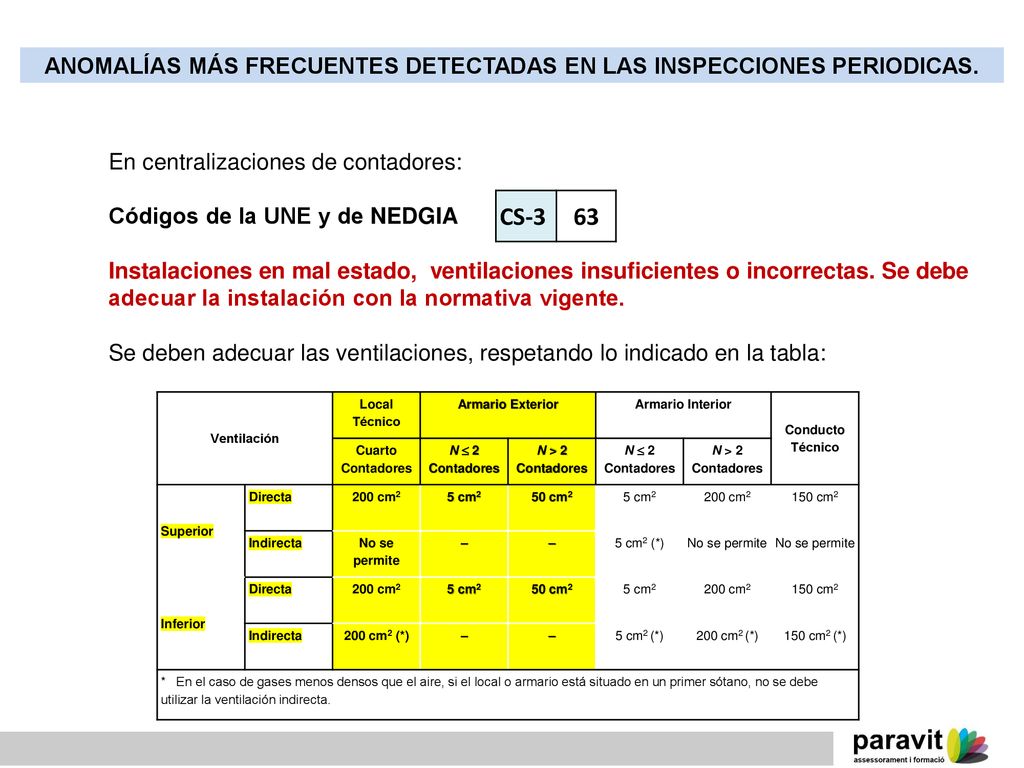

En centralizaciones de contadores: Códigos de la UNE y de NEDGIA Instalaciones en mal estado, ventilaciones insuficientes o incorrectas. Se debe adecuar la instalación con la normativa vigente. Se deben adecuar las ventilaciones, respetando lo indicado en la tabla: CS-3 63 Ventilación Local Técnico Armario Exterior Armario Interior Conducto Técnico Cuarto Contadores N  2 Contadores N > 2 Contadores Superior Directa 200 cm2 5 cm2 50 cm2 150 cm2 Indirecta No se permite – 5 cm2 (*) No se permite Inferior 200 cm2 (*) 150 cm2 (*) * En el caso de gases menos densos que el aire, si el local o armario está situado en un primer sótano, no se debe utilizar la ventilación indirecta.

12 ANOMALÍAS MÁS FRECUENTES DETECTADAS EN LAS INSPECCIONES PERIODICAS.

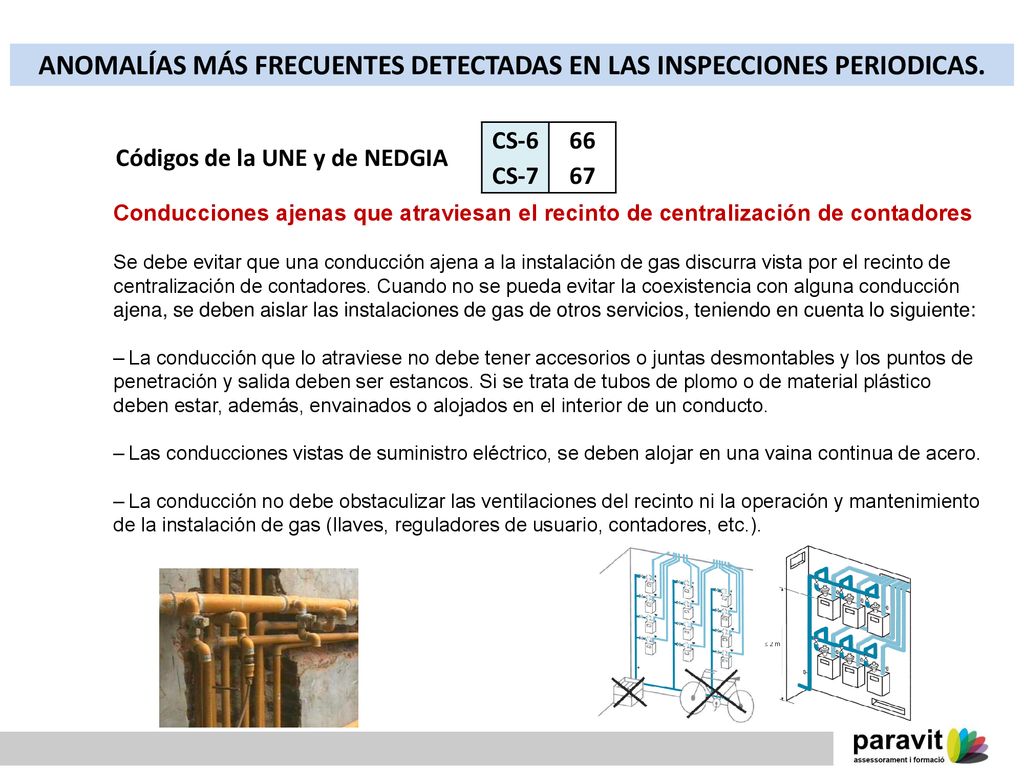

CS-6 CS-7 66 67 Códigos de la UNE y de NEDGIA Conducciones ajenas que atraviesan el recinto de centralización de contadores Se debe evitar que una conducción ajena a la instalación de gas discurra vista por el recinto de centralización de contadores. Cuando no se pueda evitar la coexistencia con alguna conducción ajena, se deben aislar las instalaciones de gas de otros servicios, teniendo en cuenta lo siguiente: – La conducción que lo atraviese no debe tener accesorios o juntas desmontables y los puntos de penetración y salida deben ser estancos. Si se trata de tubos de plomo o de material plástico deben estar, además, envainados o alojados en el interior de un conducto. – Las conducciones vistas de suministro eléctrico, se deben alojar en una vaina continua de acero. – La conducción no debe obstaculizar las ventilaciones del recinto ni la operación y mantenimiento de la instalación de gas (llaves, reguladores de usuario, contadores, etc.).

13 ANOMALÍAS MÁS FRECUENTES DETECTADAS EN LAS INSPECCIONES PERIODICAS.

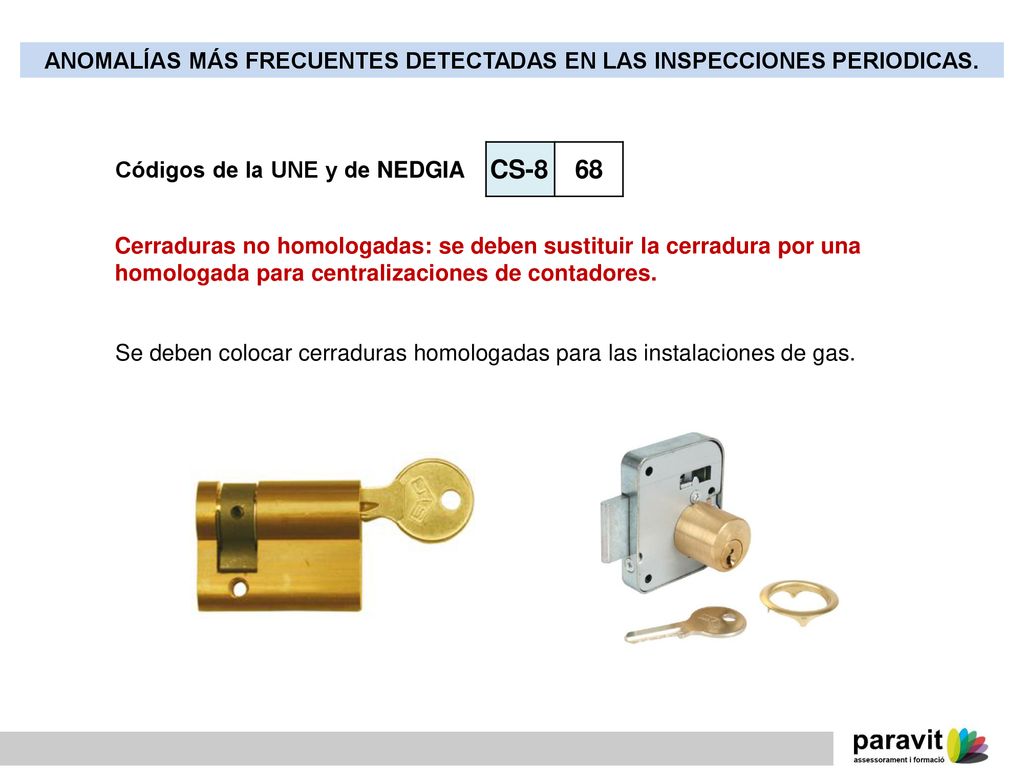

CS-8 68 Códigos de la UNE y de NEDGIA Cerraduras no homologadas: se deben sustituir la cerradura por una homologada para centralizaciones de contadores. Se deben colocar cerraduras homologadas para las instalaciones de gas.

14 ANOMALÍAS MÁS FRECUENTES DETECTADAS EN LAS INSPECCIONES PERIODICAS.

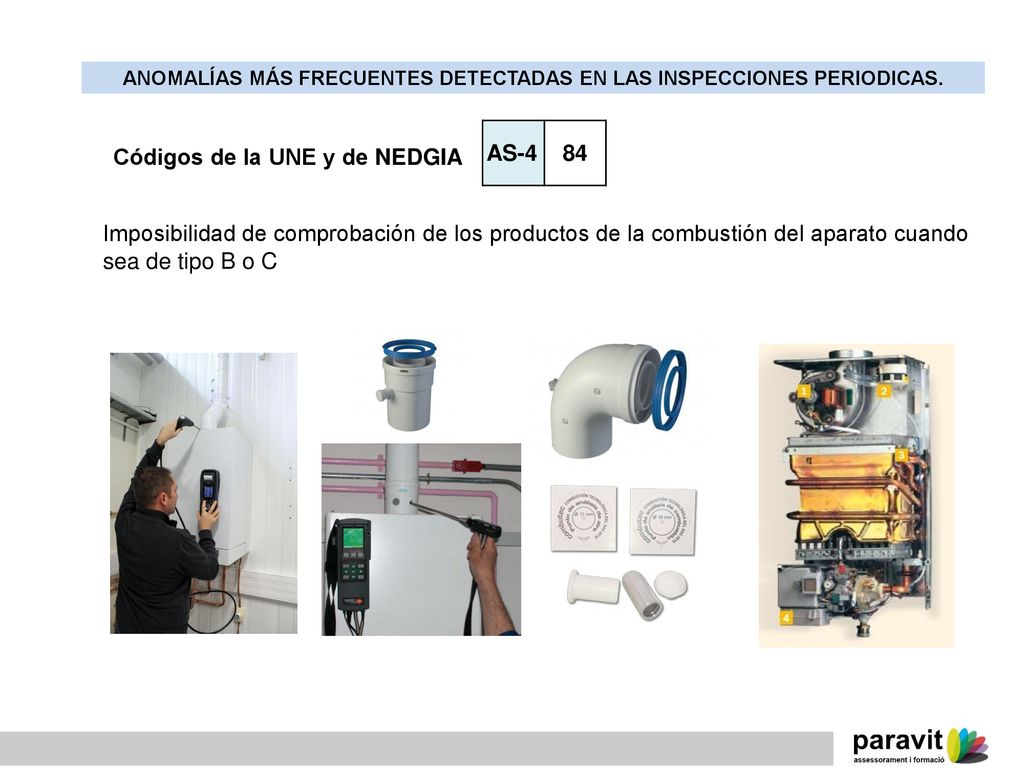

84 Códigos de la UNE y de NEDGIA Imposibilidad de comprobación de los productos de la combustión del aparato cuando sea de tipo B o C

15 ANOMALÍAS MÁS FRECUENTES DETECTADAS EN LAS INSPECCIONES PERIODICAS.

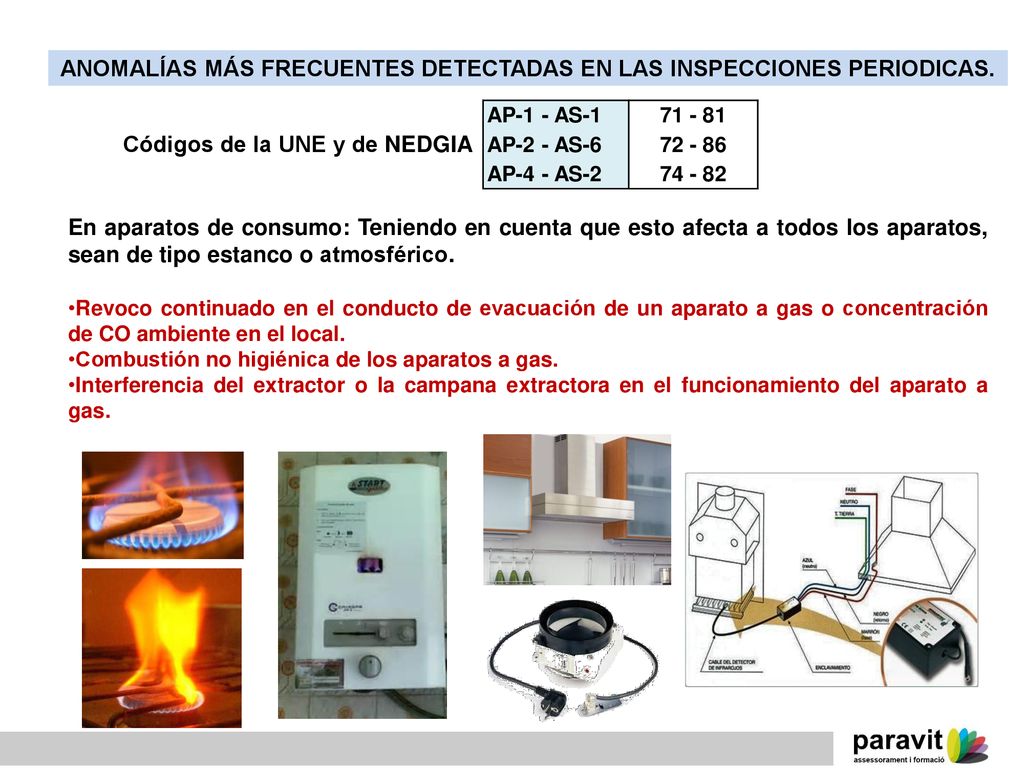

AP-1 - AS-1 AP-2 - AS-6 AP-4 - AS-2 Códigos de la UNE y de NEDGIA En aparatos de consumo: Teniendo en cuenta que esto afecta a todos los aparatos, sean de tipo estanco o atmosférico. Revoco continuado en el conducto de evacuación de un aparato a gas o concentración de CO ambiente en el local. Combustión no higiénica de los aparatos a gas. Interferencia del extractor o la campana extractora en el funcionamiento del aparato a gas.

16 Análisis de la combustión

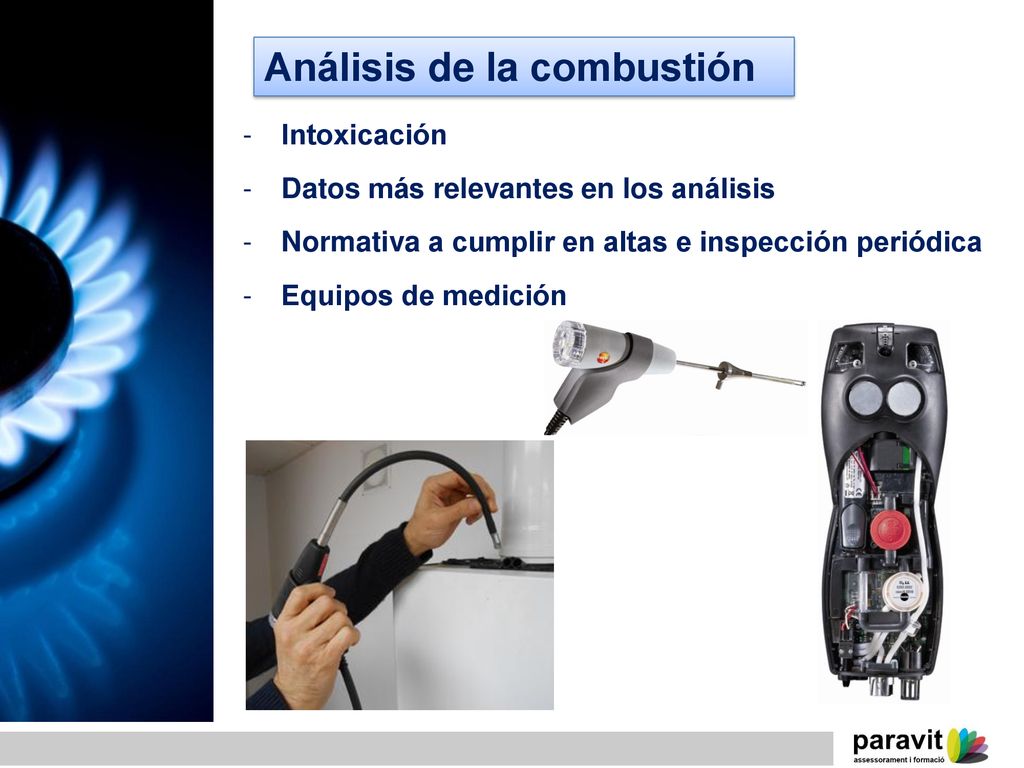

Intoxicación Datos más relevantes en los análisis Normativa a cumplir en altas e inspección periódica Equipos de medición Este librito incluye un resumen actualizado de los puntos importantes que se deben tener en cuenta – aparte de la prueba de estanqueidad y de revisar toda la instalación – para no tener problemas a la hora de dar de alta las instalaciones de gas y quedar mal delante de nuestros clientes. Es decir hace hincapié en las cosas que han cambiado según la nueva UNE que ha entrado en vigor definitivo el 02 de enero de este año recordar que estuvo 6 meses en que se podían compaginar los dos estadios : antigua ( del 2006) / nueva (2014) ---- de julio del 2015 hasta el 02 enero del 2016 Aprovechemos para comentar una nota que ha salido de INDUSTRIA y que se adaptará a cada Comunidad Autónoma, y en donde se dan algunos criterios …. Algunos de pura lógica. Instalaciones con boletines entregados antes de esta fecha Si se han entregado boletines a la Distribuidora antes de la entrada en vigor de la nueva norma, esta no puede negarse a ponerlos en servicio con la norma antigua, puesto que vosotros lo hicisteis con la norma vigente en aquel momento y no sois responsables de los problemas de la Distribuidora. Algunos de los comunicados de distintas comunidades informan que : MADRID …….. ( leer comunicado ) ……..si el certificado tiene fecha anterior al 02 de enero de 2016, se deben inspeccionar por parte de la Distribuidora según la norma en que fueron ejecutadas . Este criterio se aplicará como máximo hasta el 02 enero del 2018 CATALUÑA ……. texto similar pero se permiten solo hasta el 30 de setiembre del 2016. En este caso se hace mención también al tema de los limitadores de caudal, dada la dificultad actual de encontrar este producto en el mercado. Por ello se establece que se podrán dejar en servicio las instalaciones hasta el 30 setiembre del 2016 sin los limitadores , pero con el compromiso de que el instalador las incorporará tan pronto pueda ………… como se controlará ????? Se pondrá anotación en el certificado. Pregunta : ….. Se pueden poner notas en los certificados ???? En el IRG 3 hay un apartado de «observaciones» en que se pueden anotar los temas que consideremos. Pensar que los certificados son documentos de «mínimos», y como tales se pueden complementar con otros documentos que queramos o consideremos oportuno aportar Comentemos también los tipos de «alta» que existe: 1 - ESPONTÁNEA : no ha pasado un año desde la baja -este particular lo marca cada Distribuidora - y por tanto se considera una continuación de alta ( debe tener la IP pasada) 2- NO BOLETINES: Tiene boletín expedido y por tanto no se le exige, pero coma ha pasado mas de 1 año desde la baja , se le aplicará el nuevo reglamento : tiene boletin de menos de 20 años ( por ejemplo en la Comunidad de Madrid) Si ha pasado + se le exige boletín y nuevo reglamento

17 ANALISIS DE PRODUCTOS DE LA COMBUSTIÓN

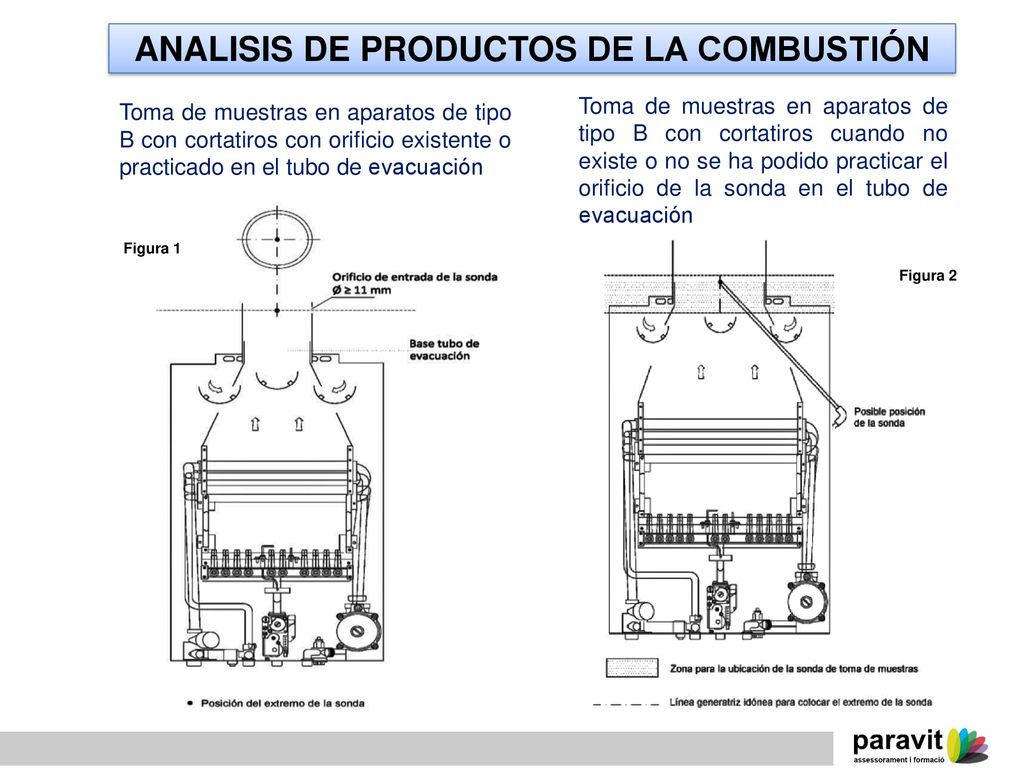

Toma de muestras en aparatos de tipo B con cortatiros con orificio existente o practicado en el tubo de evacuación Toma de muestras en aparatos de tipo B con cortatiros cuando no existe o no se ha podido practicar el orificio de la sonda en el tubo de evacuación Figura 1 Figura 2

18 ANALISIS DE PRODUCTOS DE LA COMBUSTIÓN

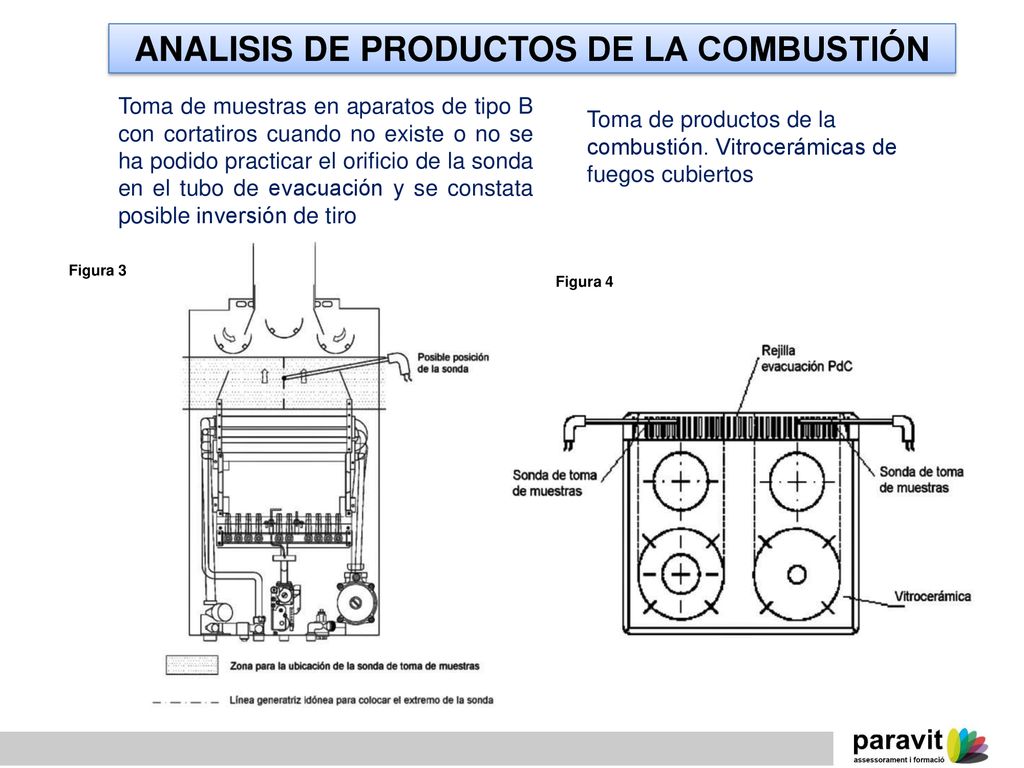

Toma de muestras en aparatos de tipo B con cortatiros cuando no existe o no se ha podido practicar el orificio de la sonda en el tubo de evacuación y se constata posible inversión de tiro Toma de productos de la combustión. Vitrocerámicas de fuegos cubiertos Figura 3 Figura 4

19 ANALISIS DE PRODUCTOS DE LA COMBUSTIÓN

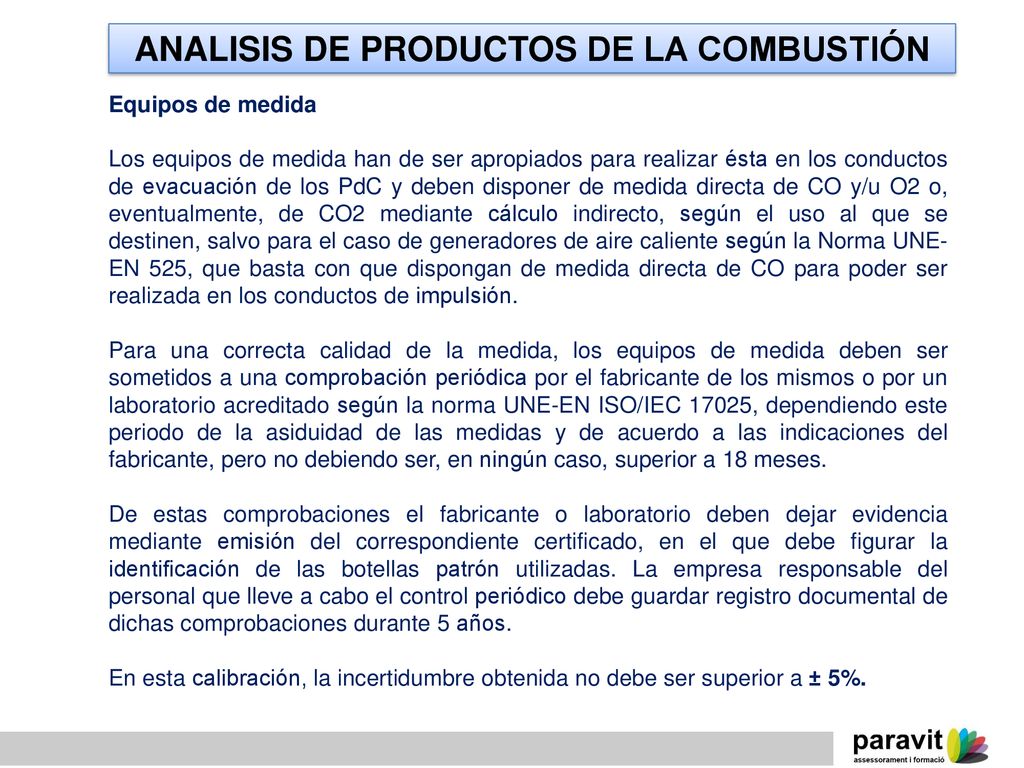

Equipos de medida Los equipos de medida han de ser apropiados para realizar ésta en los conductos de evacuación de los PdC y deben disponer de medida directa de CO y/u O2 o, eventualmente, de CO2 mediante cálculo indirecto, según el uso al que se destinen, salvo para el caso de generadores de aire caliente según la Norma UNE-EN 525, que basta con que dispongan de medida directa de CO para poder ser realizada en los conductos de impulsión. Para una correcta calidad de la medida, los equipos de medida deben ser sometidos a una comprobación periódica por el fabricante de los mismos o por un laboratorio acreditado según la norma UNE-EN ISO/IEC 17025, dependiendo este periodo de la asiduidad de las medidas y de acuerdo a las indicaciones del fabricante, pero no debiendo ser, en ningún caso, superior a 18 meses. De estas comprobaciones el fabricante o laboratorio deben dejar evidencia mediante emisión del correspondiente certificado, en el que debe figurar la identificación de las botellas patrón utilizadas. La empresa responsable del personal que lleve a cabo el control periódico debe guardar registro documental de dichas comprobaciones durante 5 años. En esta calibración, la incertidumbre obtenida no debe ser superior a ± 5%.

20 ANALISIS DE PRODUCTOS DE LA COMBUSTIÓN

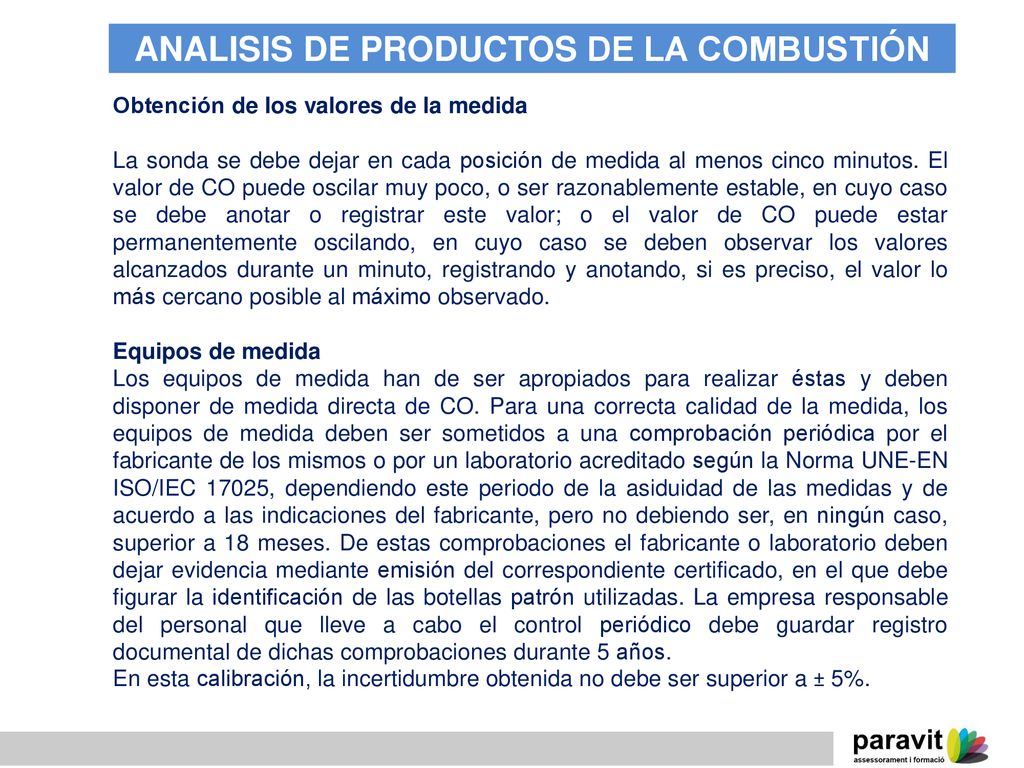

Obtención de los valores de la medida La sonda se debe dejar en cada posición de medida al menos cinco minutos. El valor de CO puede oscilar muy poco, o ser razonablemente estable, en cuyo caso se debe anotar o registrar este valor; o el valor de CO puede estar permanentemente oscilando, en cuyo caso se deben observar los valores alcanzados durante un minuto, registrando y anotando, si es preciso, el valor lo más cercano posible al máximo observado. Equipos de medida Los equipos de medida han de ser apropiados para realizar éstas y deben disponer de medida directa de CO. Para una correcta calidad de la medida, los equipos de medida deben ser sometidos a una comprobación periódica por el fabricante de los mismos o por un laboratorio acreditado según la Norma UNE-EN ISO/IEC 17025, dependiendo este periodo de la asiduidad de las medidas y de acuerdo a las indicaciones del fabricante, pero no debiendo ser, en ningún caso, superior a 18 meses. De estas comprobaciones el fabricante o laboratorio deben dejar evidencia mediante emisión del correspondiente certificado, en el que debe figurar la identificación de las botellas patrón utilizadas. La empresa responsable del personal que lleve a cabo el control periódico debe guardar registro documental de dichas comprobaciones durante 5 años. En esta calibración, la incertidumbre obtenida no debe ser superior a ± 5%.

21 ANALISIS DE PRODUCTOS DE LA COMBUSTIÓN

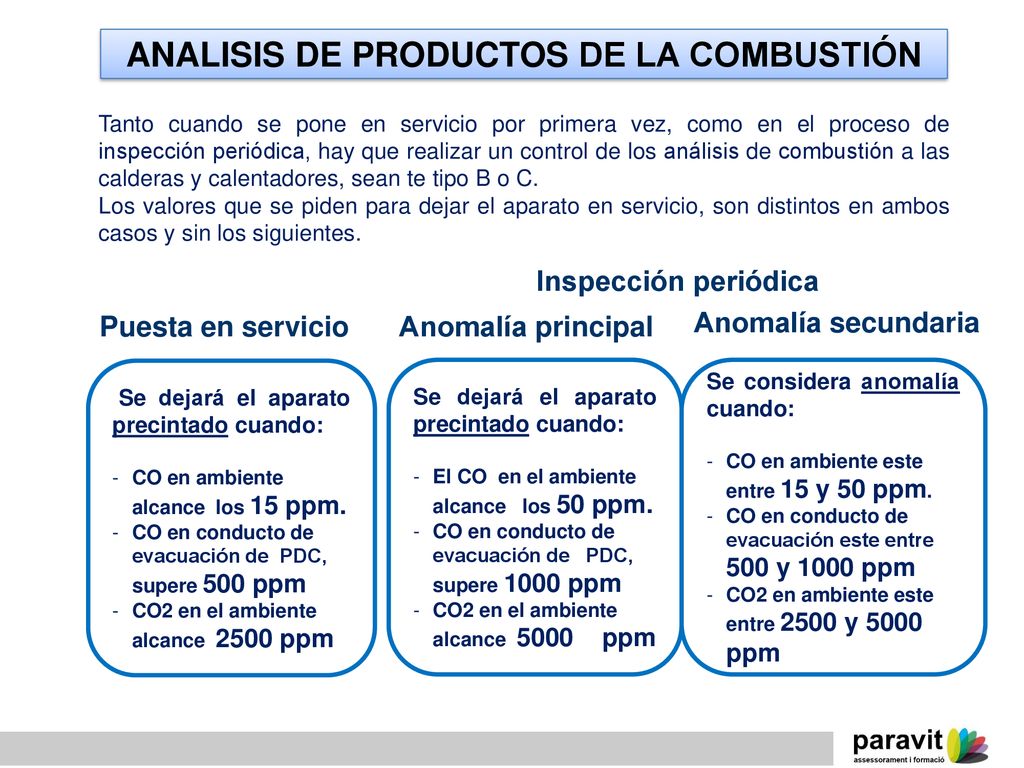

Tanto cuando se pone en servicio por primera vez, como en el proceso de inspección periódica, hay que realizar un control de los análisis de combustión a las calderas y calentadores, sean te tipo B o C. Los valores que se piden para dejar el aparato en servicio, son distintos en ambos casos y sin los siguientes. Inspección periódica Puesta en servicio Anomalía principal Anomalía secundaria Se dejará el aparato precintado cuando: CO en ambiente alcance los 15 ppm. CO en conducto de evacuación de PDC, supere 500 ppm CO2 en el ambiente alcance ppm Se dejará el aparato precintado cuando: El CO en el ambiente alcance los 50 ppm. CO en conducto de evacuación de PDC, supere 1000 ppm CO2 en el ambiente alcance ppm Se considera anomalía cuando: CO en ambiente este entre 15 y 50 ppm. CO en conducto de evacuación este entre 500 y 1000 ppm CO2 en ambiente este entre 2500 y 5000 ppm

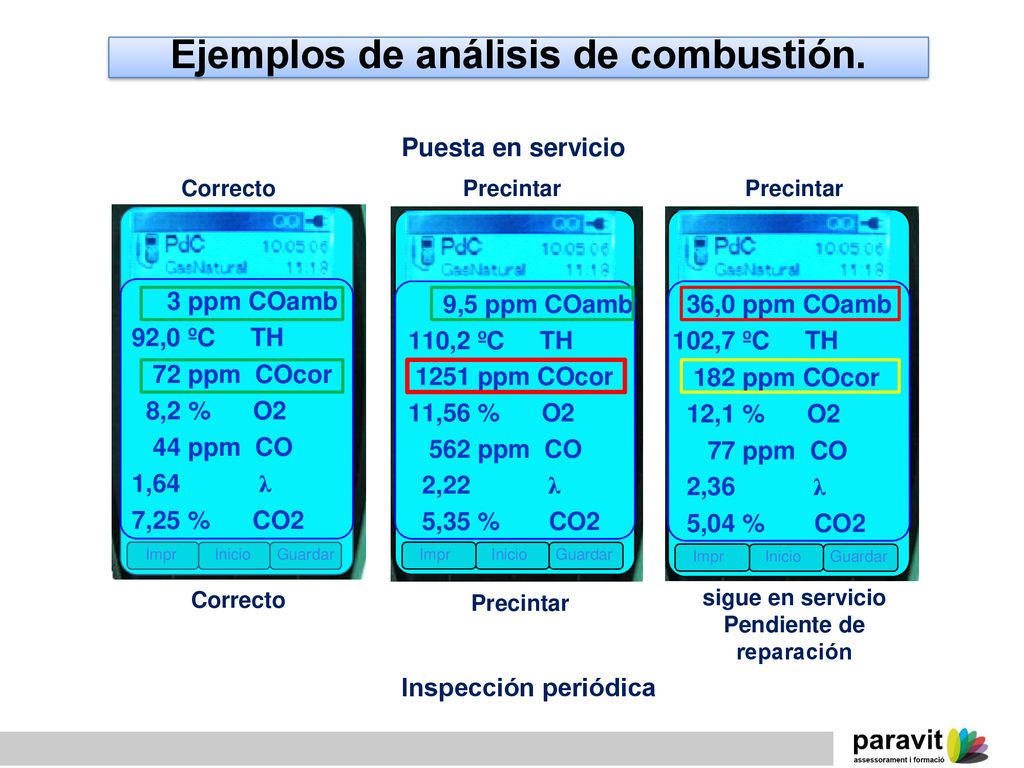

22 Ejemplos de análisis de combustión. Pendiente de reparación
Puesta en servicio Correcto Precintar Precintar Correcto Precintar sigue en servicio Pendiente de reparación Inspección periódica

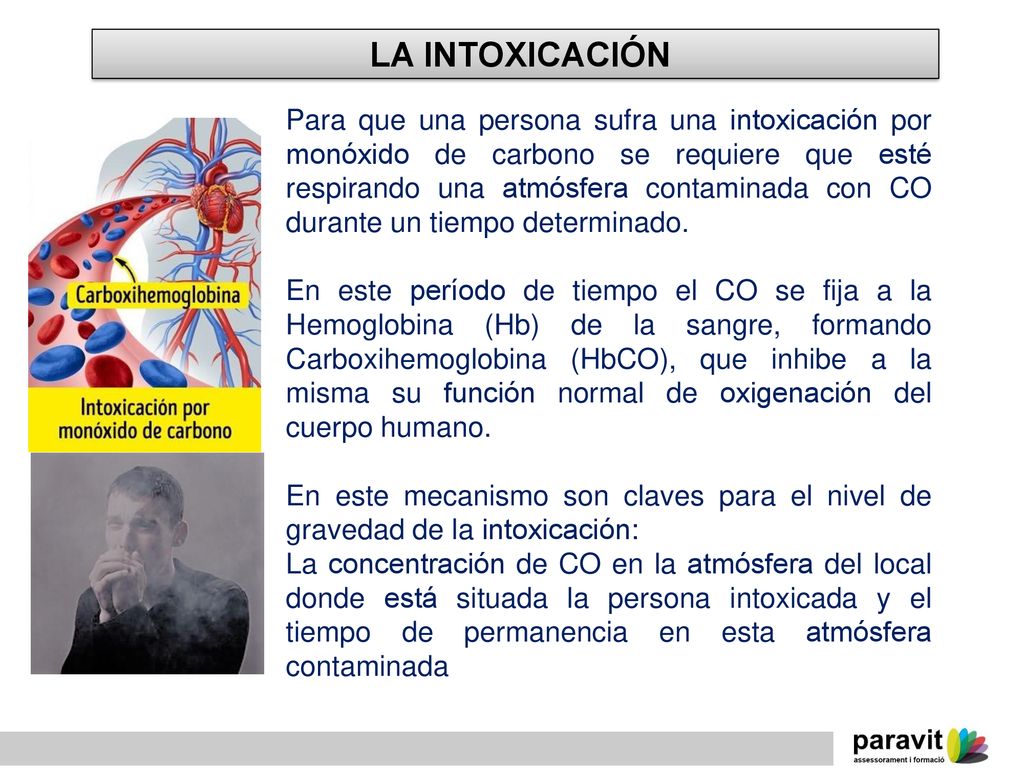

23 LA INTOXICACIÓN Para que una persona sufra una intoxicación por monóxido de carbono se requiere que esté respirando una atmósfera contaminada con CO durante un tiempo determinado. En este período de tiempo el CO se fija a la Hemoglobina (Hb) de la sangre, formando Carboxihemoglobina (HbCO), que inhibe a la misma su función normal de oxigenación del cuerpo humano. En este mecanismo son claves para el nivel de gravedad de la intoxicación: La concentración de CO en la atmósfera del local donde está situada la persona intoxicada y el tiempo de permanencia en esta atmósfera contaminada

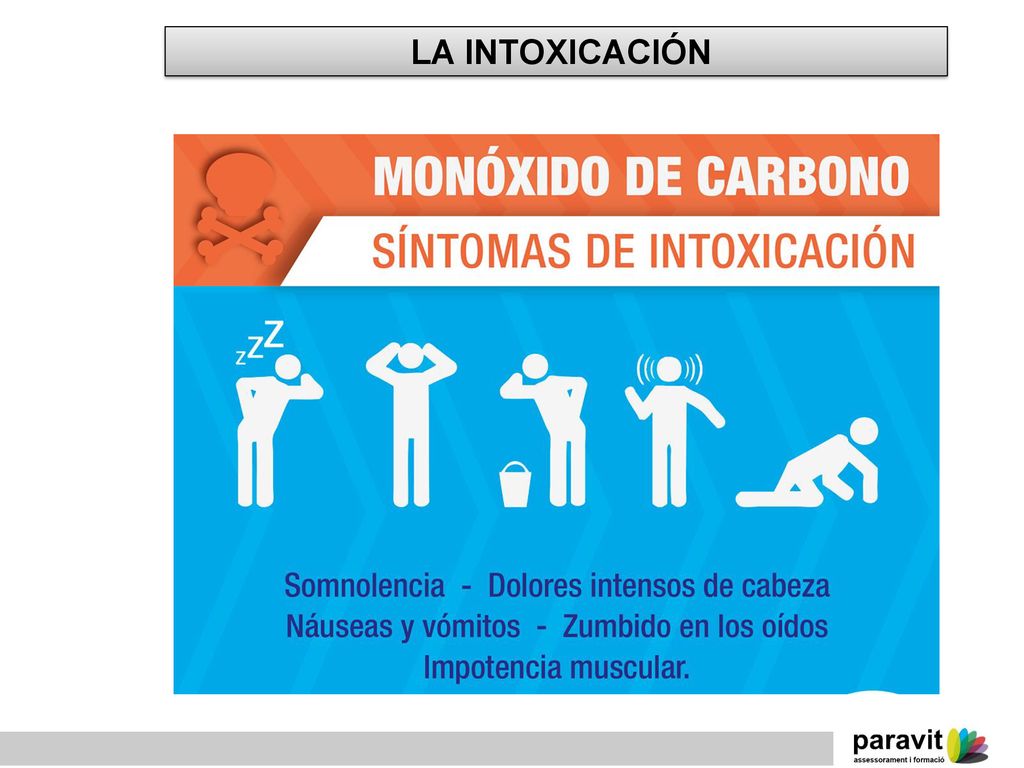

24 LA INTOXICACIÓN

25 LA INTOXICACIÓN

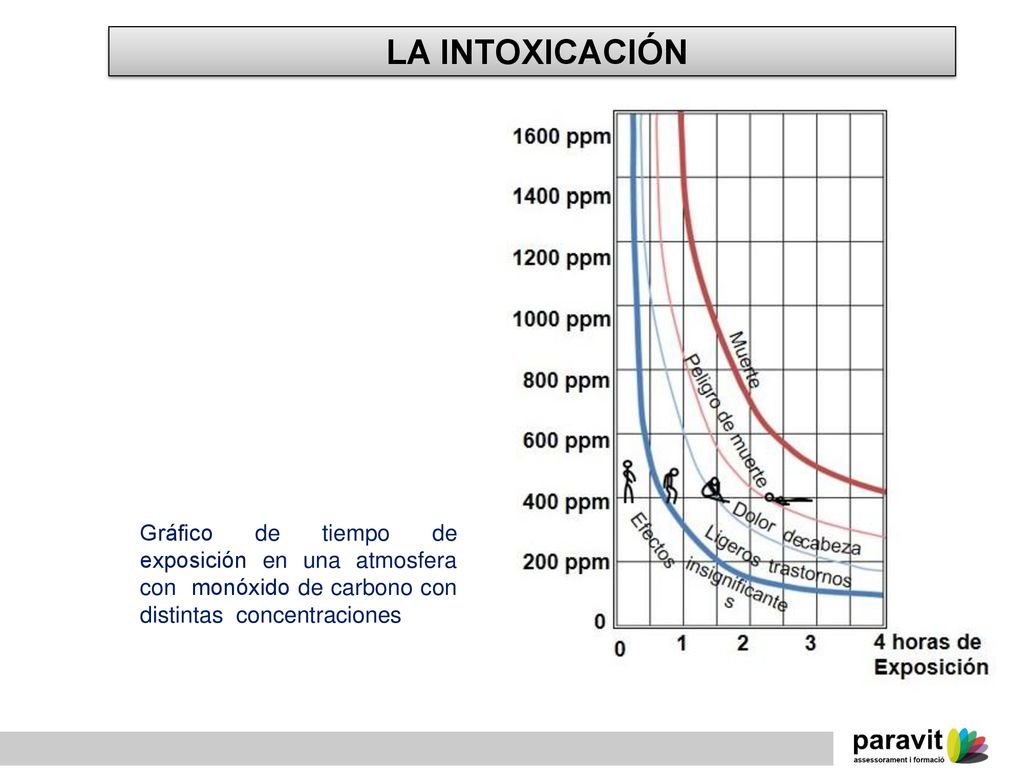

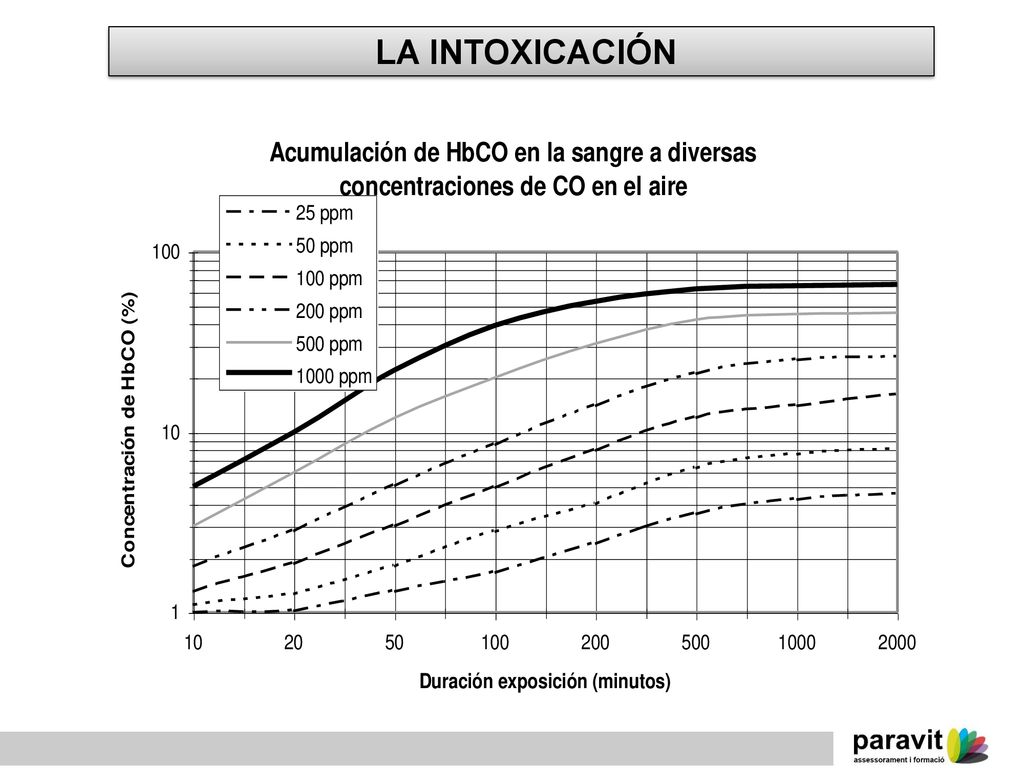

26 LA INTOXICACIÓN Gráfico de tiempo de exposición en una atmosfera con monóxido de carbono con distintas concentraciones

27 OTROS TELEFONOS DE INTERÉS DE NEDGIA S.A.
Atención al consumidor Información sobre Lecturas, Inspección Periódica o cualquier otra información sobre red. Para cuestiones de facturas dirigirse al comercializador. Urgencias Servicio de atención ante emergencias en la instalación de gas. También facilita información de incidencias, cortes programados o situaciones especiales que afectan al suministro. Recepción de lecturas Para todos aquellos clientes que deseen facilitar de forma gratuita la lectura de su contador.  Atención al cliente de propano Destinado a clientes de GLP (gases licuados del petróleo) de las distribuidoras de Nedgia. Asistencia promotores y profesionales Si eres un profesional de Nueva Construcción (promotor, constructor, arquitecto…), solicita el asesoramiento especializado de Nedgia. Atención a empresas colaboradoras y gremios Si eres un instalador, una empresa colaboradora o un gremio y tienes alguna duda o quieres informar de alguna incidencia sobre el proceso de oferta pública o gestión de un punto de suministro, ponte en contacto con nosotros. Información gas natural para vehículos Si quieres saber cómo cambiar tu vehículo a gas natural o tienes alguna duda sobre el gas natural vehicular, ponte en contacto con nosotros. Atención a talleres homologados para la transformación de vehículos a GNC
