BIOGAS ESTABLECIMIENTO AVICOLA ESTABLECIMIENTO EDUCATIVO

Presentación del tema: "BIOGAS ESTABLECIMIENTO AVICOLA ESTABLECIMIENTO EDUCATIVO"— Transcripción de la presentación:

1 BIOGAS ESTABLECIMIENTO AVICOLA ESTABLECIMIENTO EDUCATIVO

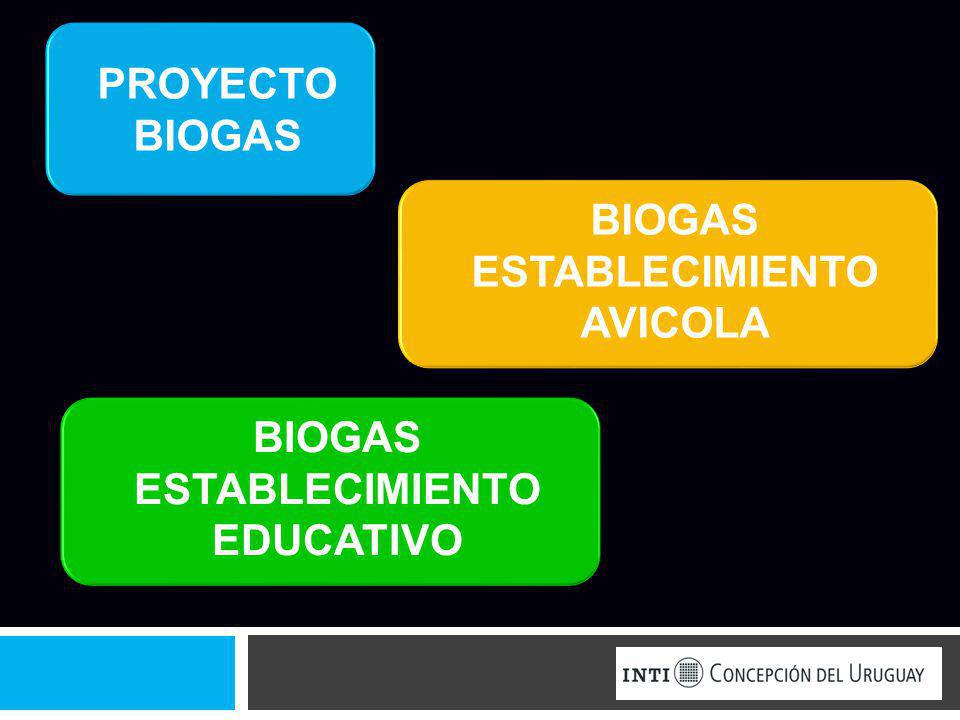

PROYECTO BIOGAS BIOGAS ESTABLECIMIENTO AVICOLA BIOGAS ESTABLECIMIENTO EDUCATIVO

2 BIOGAS ESTABLECIMIENTO AVICOLA

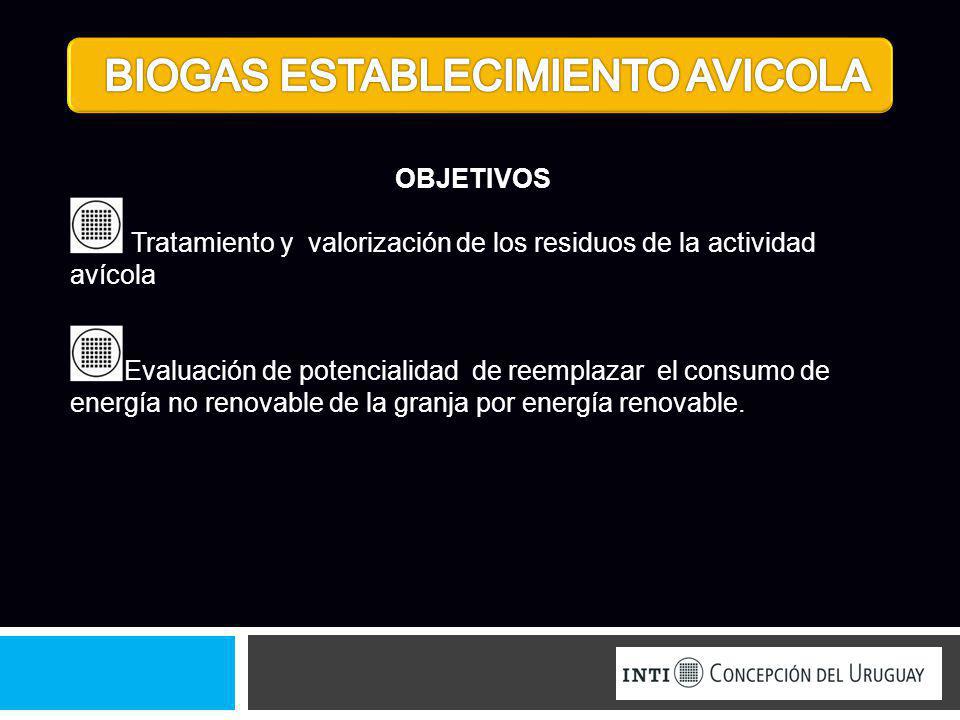

OBJETIVOS Tratamiento y valorización de los residuos de la actividad avícola Evaluación de potencialidad de reemplazar el consumo de energía no renovable de la granja por energía renovable.

3 (gas, energía eléctrica)

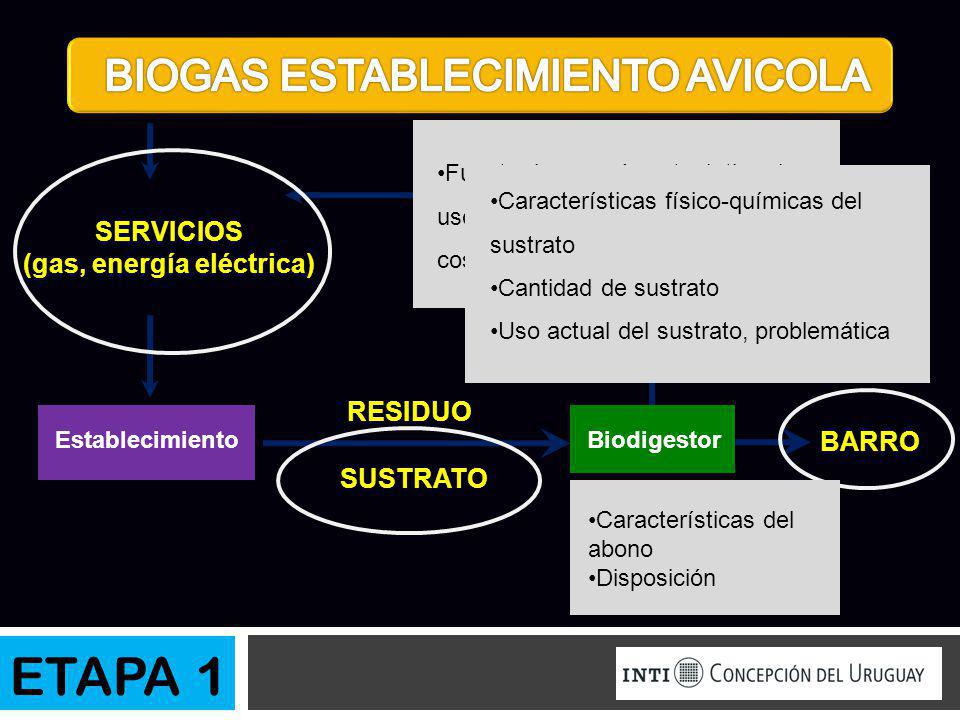

BIOGAS ESTABLECIMIENTO AVICOLA Fuente de energía actual, tipo de uso, frecuencia de uso, consumo y costo. Características físico-químicas del sustrato Cantidad de sustrato Uso actual del sustrato, problemática SERVICIOS (gas, energía eléctrica) BIOGAS RESIDUO Establecimiento Biodigestor BARRO SUSTRATO Características del abono Disposición ETAPA 1

4 BIOGAS ESTABLECIMIENTO AVICOLA

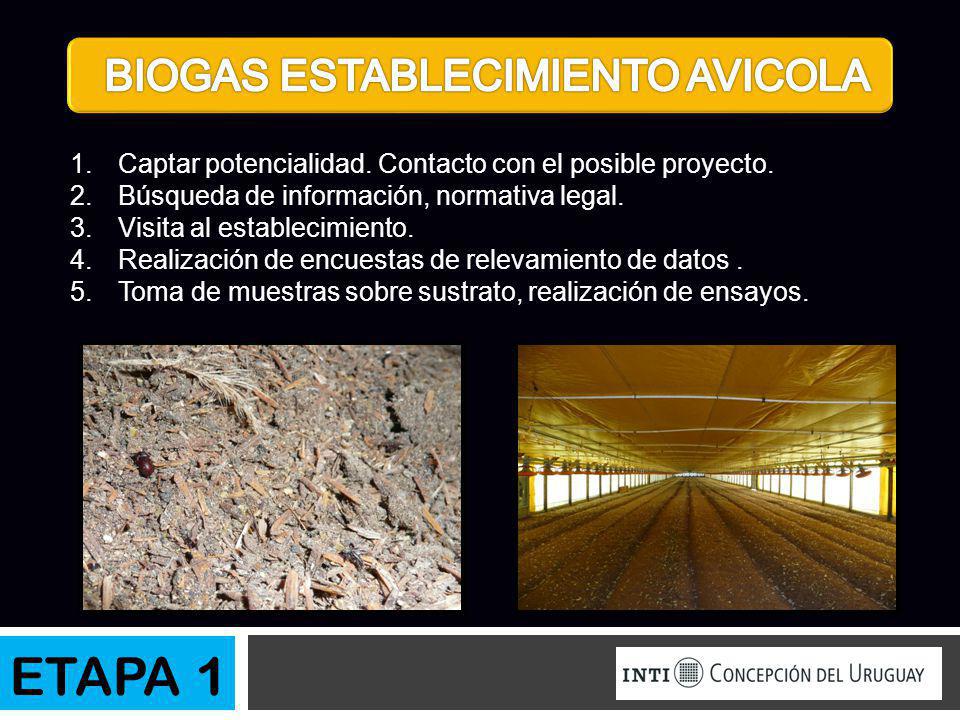

Captar potencialidad. Contacto con el posible proyecto. Búsqueda de información, normativa legal. Visita al establecimiento. Realización de encuestas de relevamiento de datos . Toma de muestras sobre sustrato, realización de ensayos. ETAPA 1

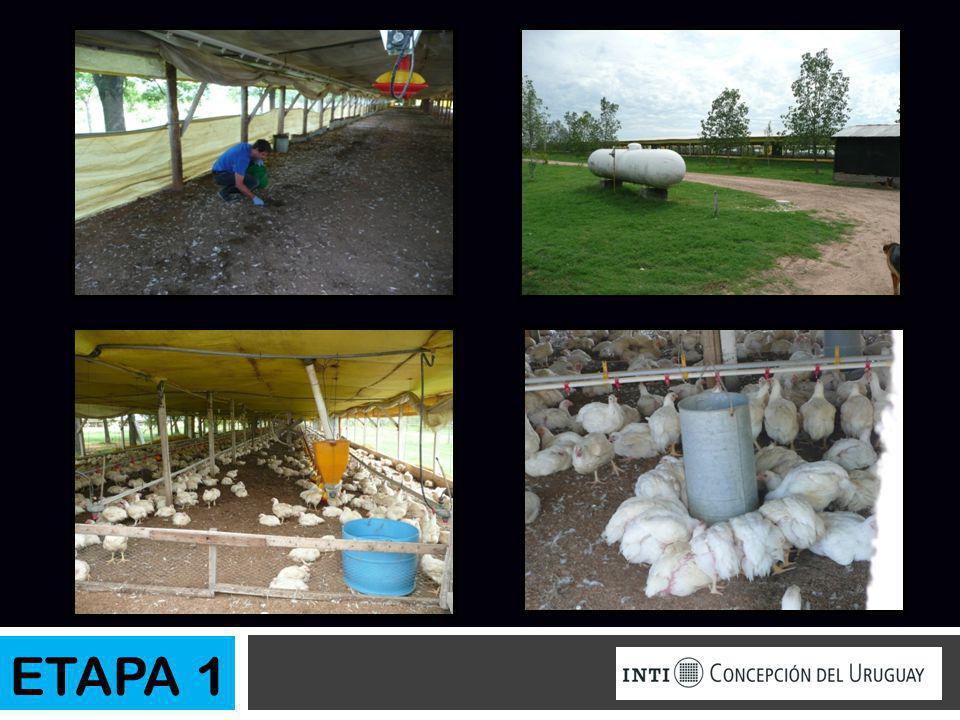

5 ETAPA 1

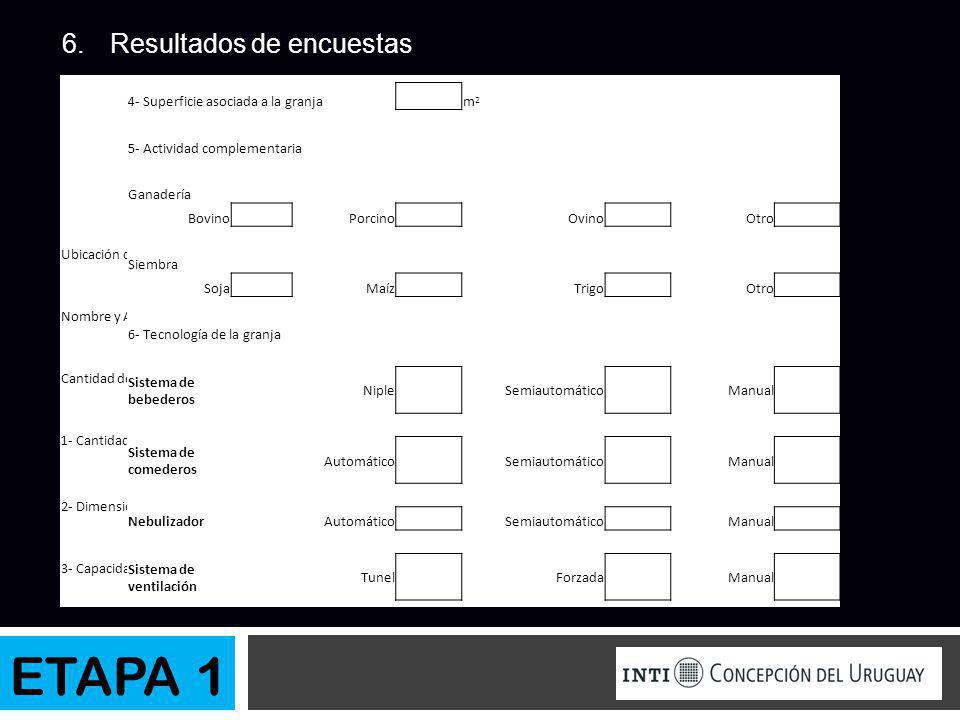

6 ETAPA 1 Resultados de encuestas
Relevamiento de estado de situación granjas avícolas Fecha: Ubicación de la granja: Nombre y Apellido del dueño: Cantidad de empleados: 1- Cantidad de galpones: 2- Dimensiones del galpón m2 3- Capacidad de producción 4- Superficie asociada a la granja m2 5- Actividad complementaria Ganadería Bovino Porcino Ovino Otro Siembra Soja Maíz Trigo 6- Tecnología de la granja Sistema de bebederos Niple Semiautomático Manual Sistema de comederos Automático Nebulizador Sistema de ventilación Tunel Forzada ETAPA 1

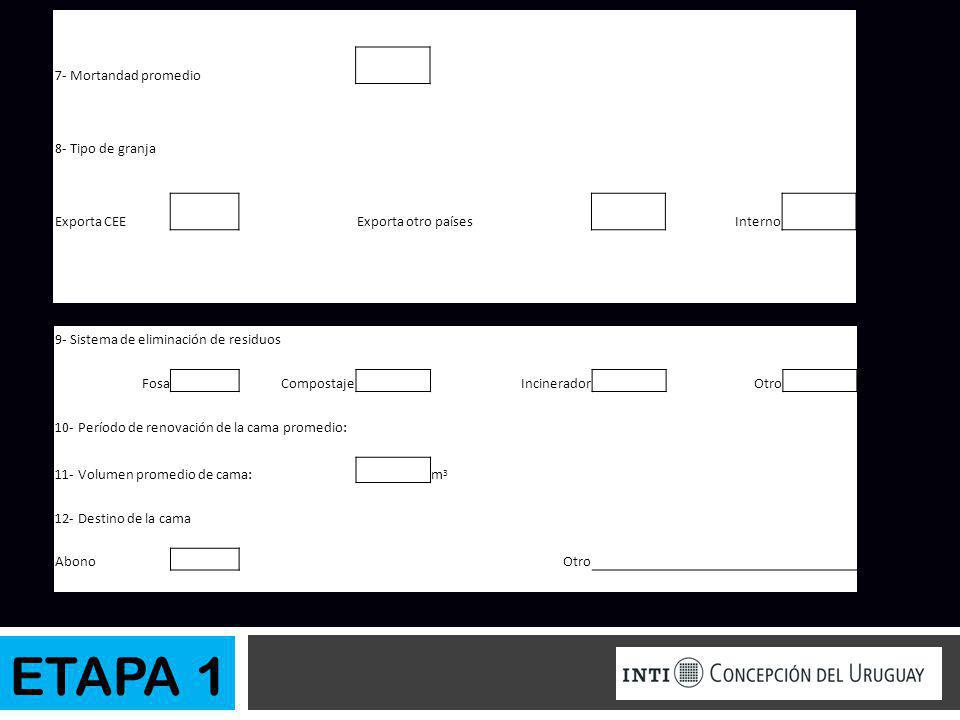

7 ETAPA 1 7- Mortandad promedio 8- Tipo de granja Exporta CEE
8- Tipo de granja Exporta CEE Exporta otro países Interno 9- Sistema de eliminación de residuos Fosa Compostaje Incinerador Otro 10- Período de renovación de la cama promedio: 11- Volumen promedio de cama: m3 12- Destino de la cama Abono ETAPA 1

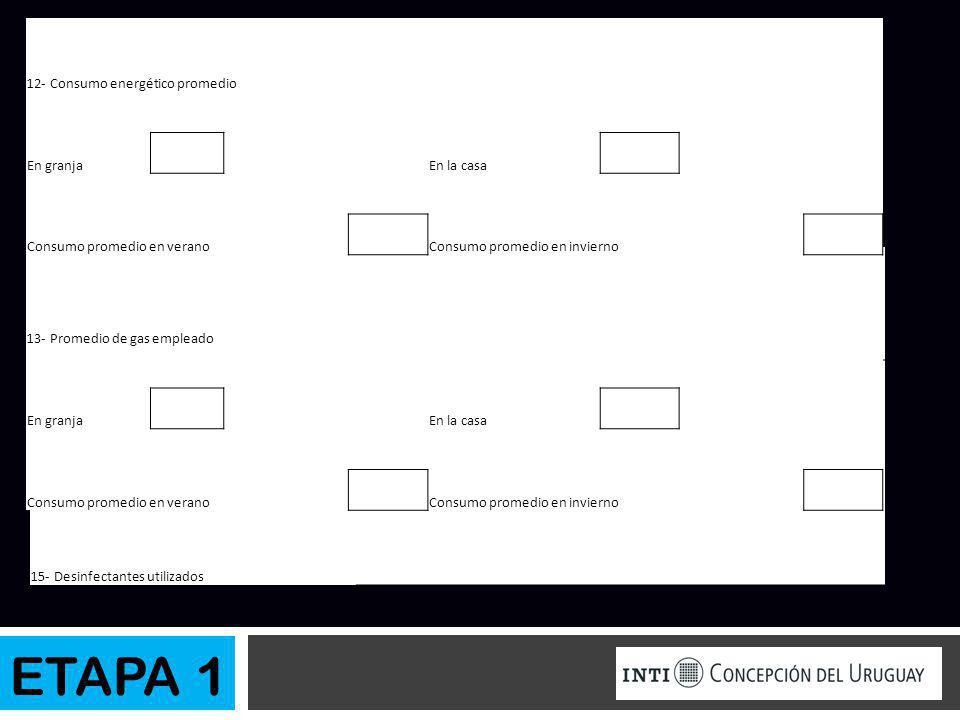

8 ETAPA 1 12- Consumo energético promedio En granja En la casa
En la casa Consumo promedio en verano Consumo promedio en invierno 13- Promedio de gas empleado 14- Antibióticos empleados 15- Desinfectantes utilizados ETAPA 1

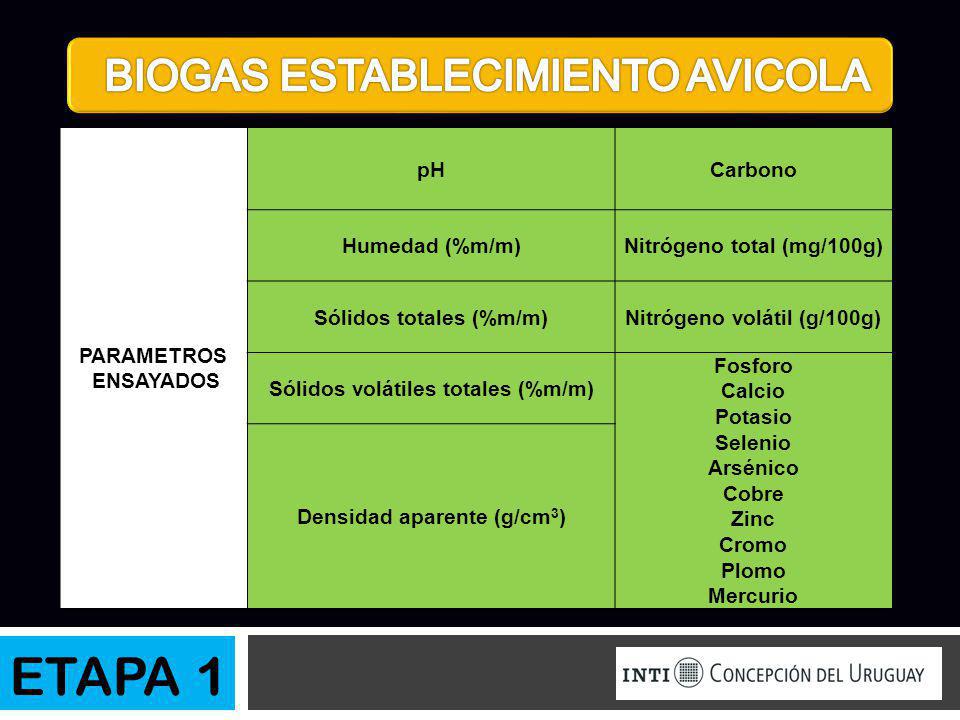

9 ETAPA 1 BIOGAS ESTABLECIMIENTO AVICOLA PARAMETROS ENSAYADOS pH Carbono
Humedad (%m/m) Nitrógeno total (mg/100g) Sólidos totales (%m/m) Nitrógeno volátil (g/100g) Sólidos volátiles totales (%m/m) Fosforo Calcio Potasio Selenio Arsénico Cobre Zinc Cromo Plomo Mercurio Densidad aparente (g/cm3) ETAPA 1

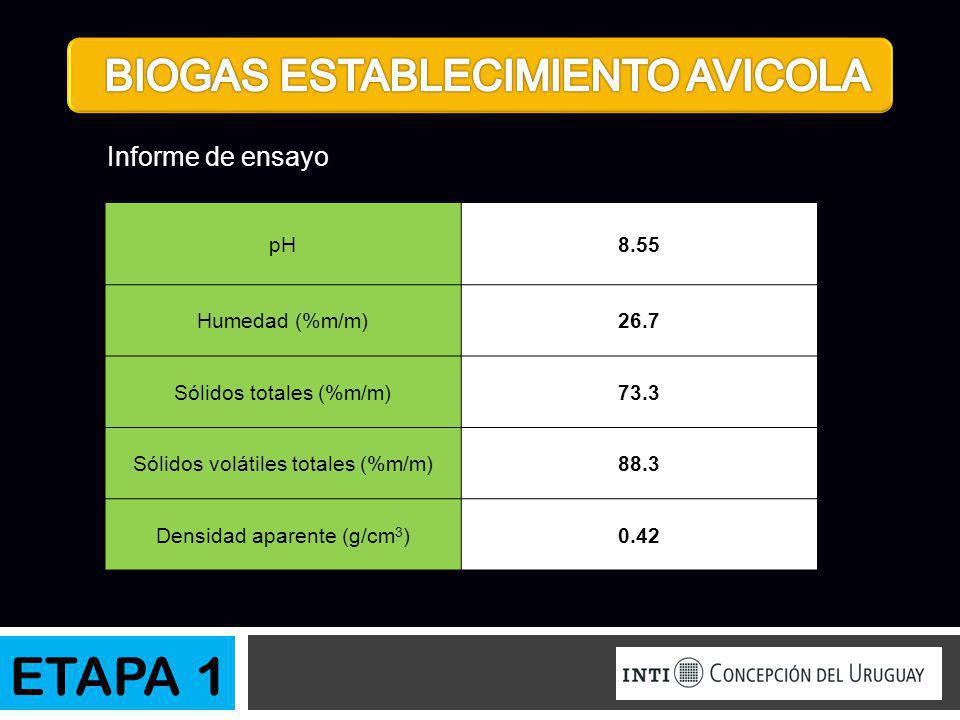

10 ETAPA 1 BIOGAS ESTABLECIMIENTO AVICOLA Informe de ensayo pH 8.55
Humedad (%m/m) 26.7 Sólidos totales (%m/m) 73.3 Sólidos volátiles totales (%m/m) 88.3 Densidad aparente (g/cm3) 0.42 ETAPA 1

11 BIOGAS ESTABLECIMIENTO AVICOLA
Análisis de resultados de toma de muestra ETAPA 1

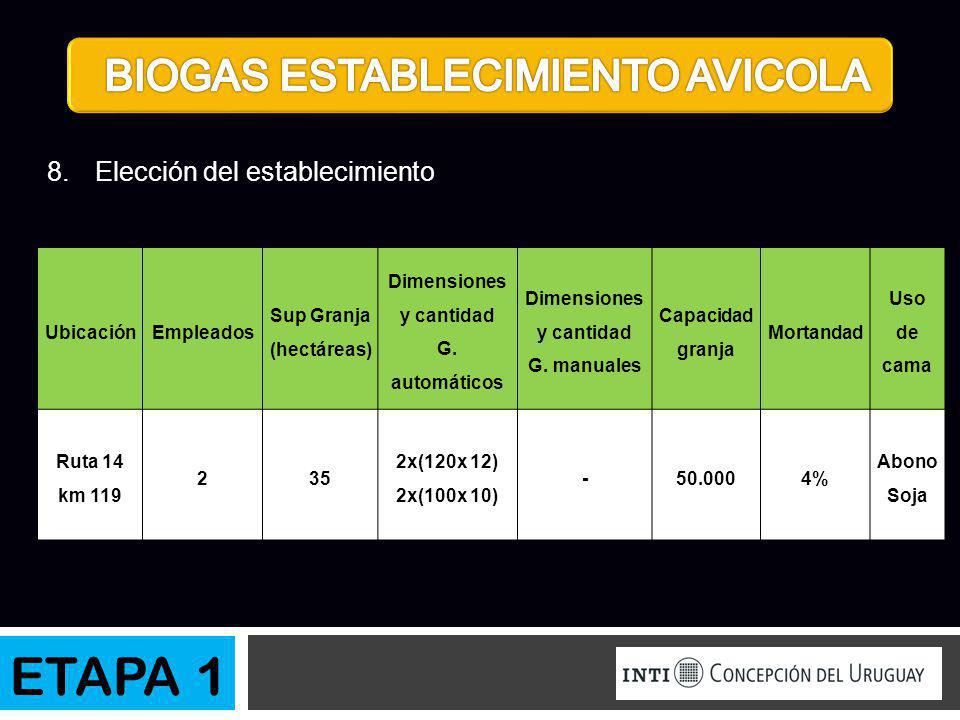

12 Sup Granja (hectáreas) Dimensiones y cantidad
BIOGAS ESTABLECIMIENTO AVICOLA Elección del establecimiento Ubicación Empleados Sup Granja (hectáreas) Dimensiones y cantidad G. automáticos G. manuales Capacidad granja Mortandad Uso de cama Ruta 14 km 119 2 35 2x(120x 12) 2x(100x 10) - 50.000 4% Abono Soja ETAPA 1

13 BIOGAS ESTABLECIMIENTO AVICOLA

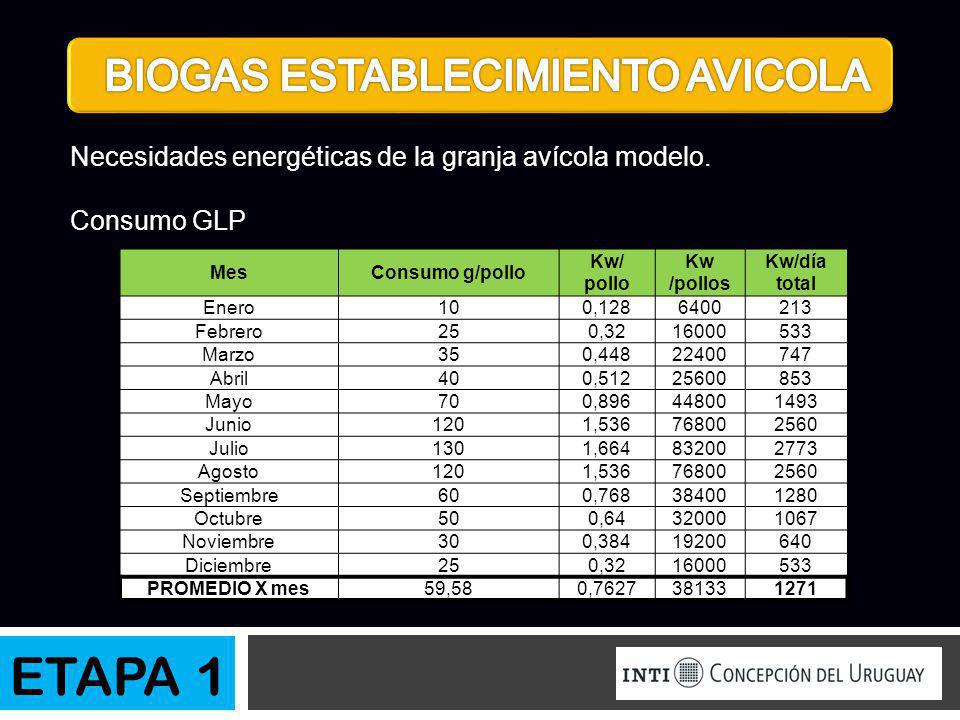

Necesidades energéticas de la granja avícola modelo. Consumo GLP Mes Consumo g/pollo Kw/ pollo Kw /pollos Kw/día total Enero 10 0,128 6400 213 Febrero 25 0,32 16000 533 Marzo 35 0,448 22400 747 Abril 40 0,512 25600 853 Mayo 70 0,896 44800 1493 Junio 120 1,536 76800 2560 Julio 130 1,664 83200 2773 Agosto Septiembre 60 0,768 38400 1280 Octubre 50 0,64 32000 1067 Noviembre 30 0,384 19200 640 Diciembre PROMEDIO X mes 59,58 0,7627 38133 1271 ETAPA 1

14 Promedio consumo total: 1318.2 Kw/día
BIOGAS ESTABLECIMIENTO AVICOLA Consumo electricidad: Promedio consumo total: Kw/día Mes Consumo (kw) 01 3963 02 2455 03 2208 04 1975 05 2525 06 3877 PROMEDIO BIMESTRE 2833,8 PROMEDIO x DIA 47,23 ETAPA 1

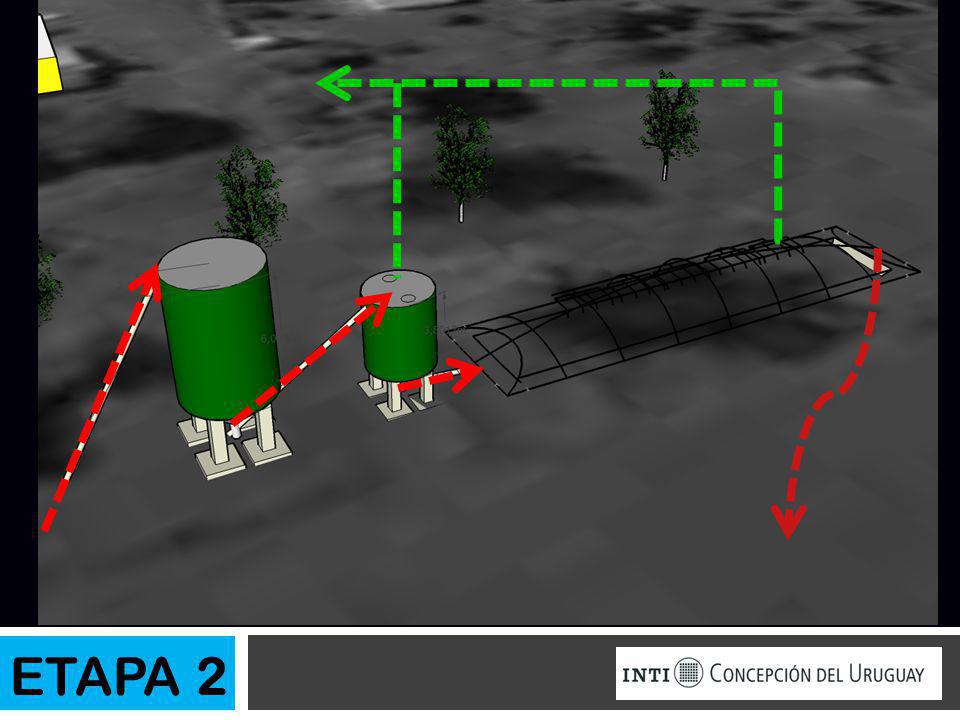

15 ETAPA 2 PROYECTO BIOGAS SERVICIOS: GAS ENERGÍA ELECTRICA BIOGAS BARRO
Establecimiento Biodigestor BARRO SUSTRATO ETAPA 2

16 ETAPA 2 BIOGAS ESTABLECIMIENTO AVICOLA Diseño de biodigestor
Datos de la mezcla Producción de biogás (Guano + Cama) x Pollo ( kg/Día) Pollos/ granja (Guano + cama) original por día (t) Sólidos totales ST(%) Sólidos volátiles SV(%) 0,0170 50000 0,85 80 87 Suma biogás (m3/día) Metano (Vol. %) 217 57 ETAPA 2

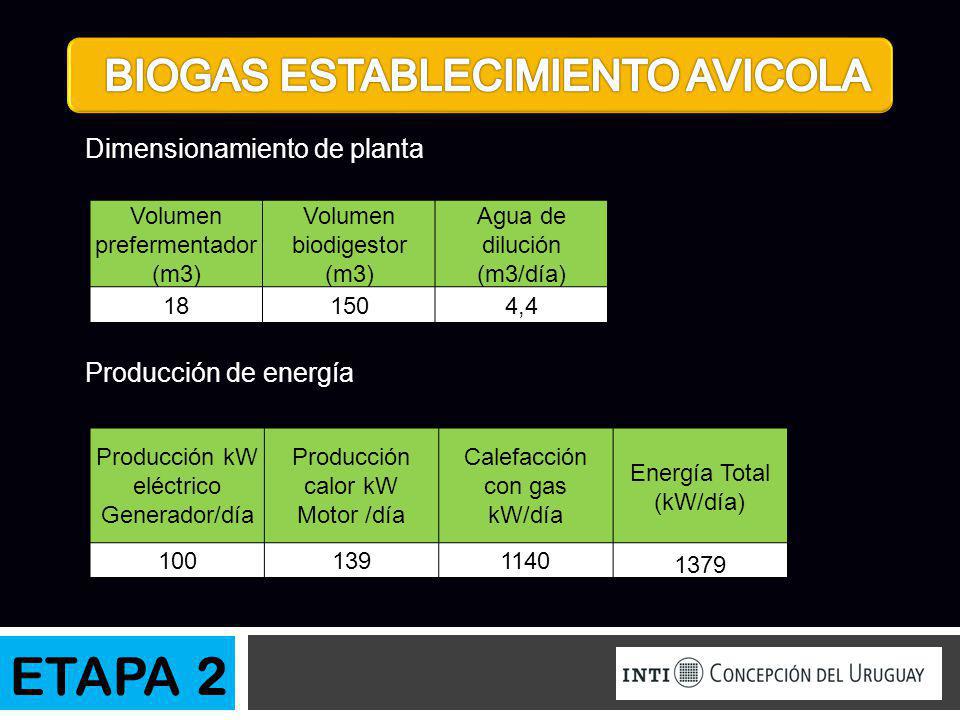

17 ETAPA 2 BIOGAS ESTABLECIMIENTO AVICOLA Dimensionamiento de planta
Producción de energía Volumen prefermentador (m3) Volumen biodigestor Agua de dilución (m3/día) 18 150 4,4 Producción kW eléctrico Generador/día Producción calor kW Motor /día Calefacción con gas kW/día Energía Total (kW/día) 100 139 1140 1379 ETAPA 2

18 BIOGAS ESTABLECIMIENTO AVICOLA

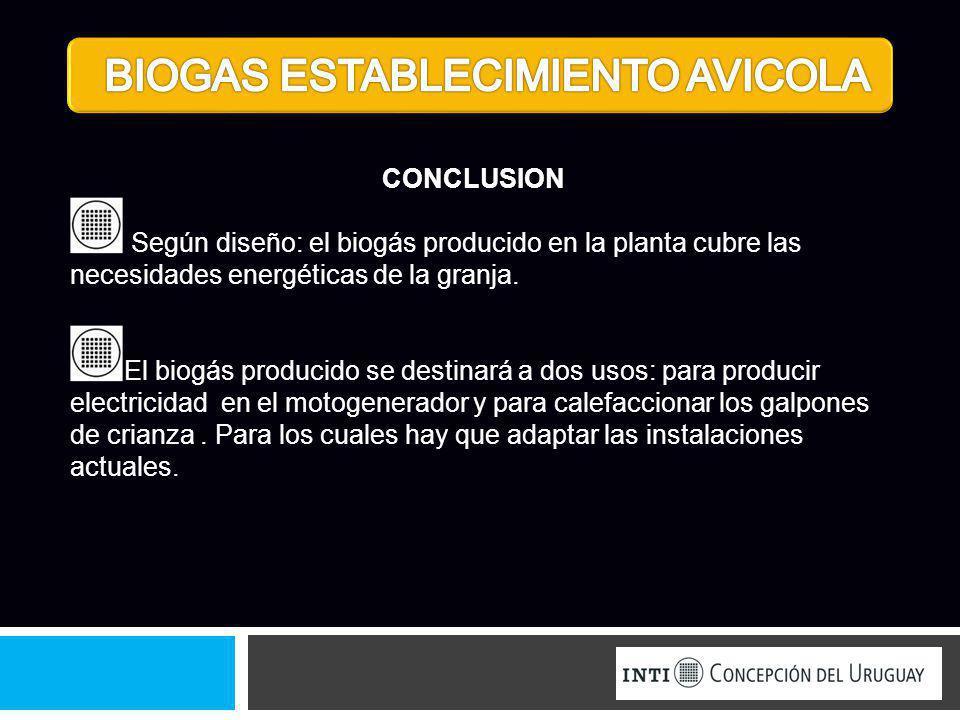

CONCLUSION Según diseño: el biogás producido en la planta cubre las necesidades energéticas de la granja. El biogás producido se destinará a dos usos: para producir electricidad en el motogenerador y para calefaccionar los galpones de crianza . Para los cuales hay que adaptar las instalaciones actuales.

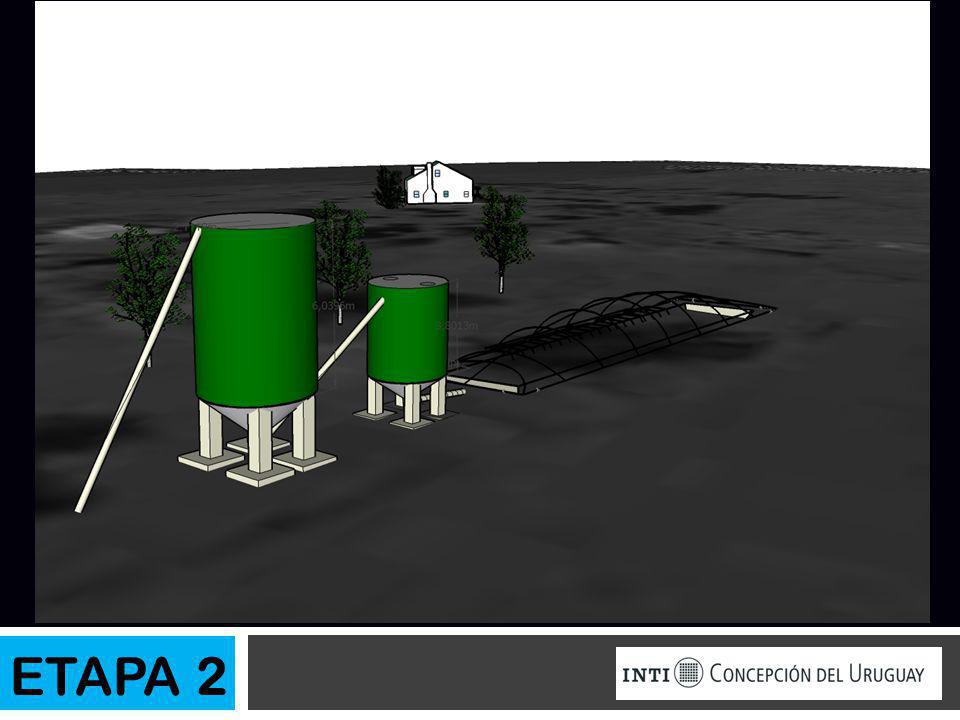

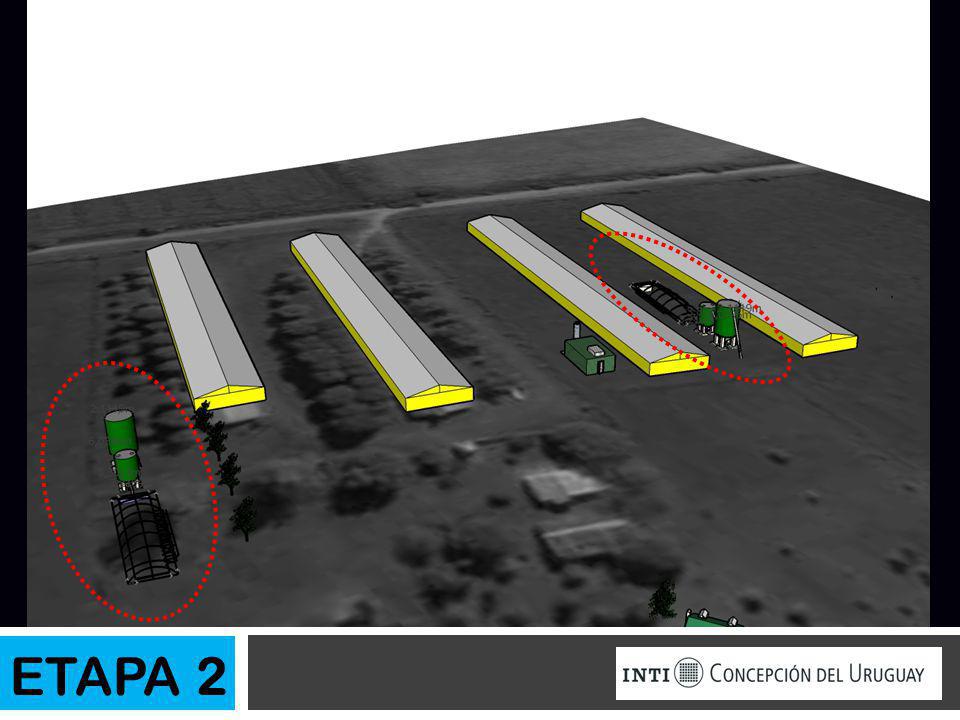

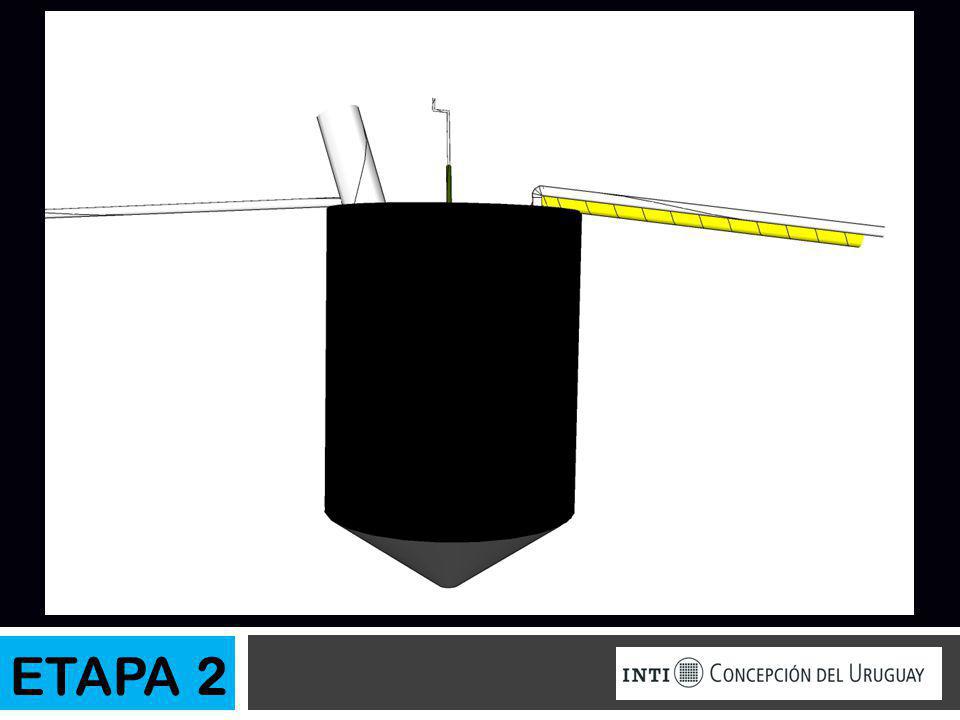

19 ETAPA 2

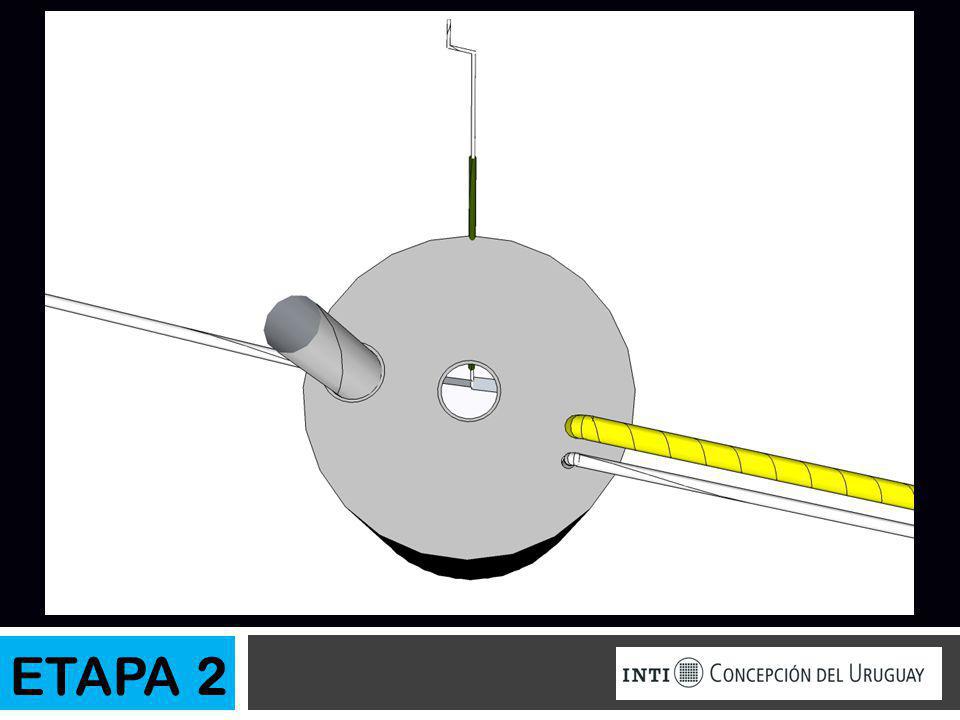

20 ETAPA 2

21 ETAPA 2

22 BIOGAS ESTABLECIMIENTO AVICOLA

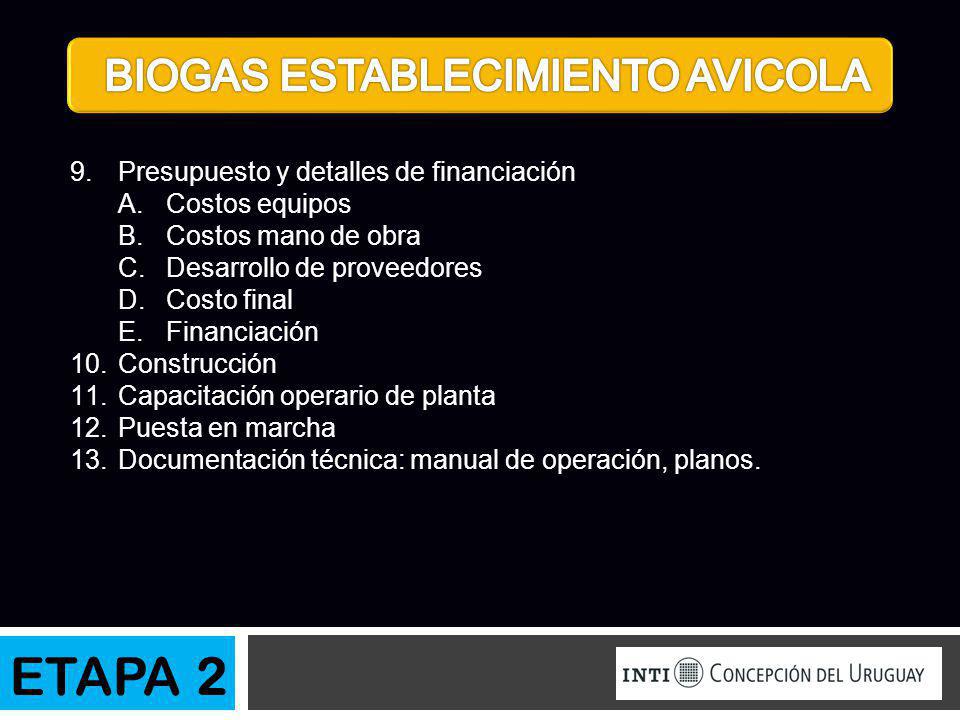

Presupuesto y detalles de financiación Costos equipos Costos mano de obra Desarrollo de proveedores Costo final Financiación Construcción Capacitación operario de planta Puesta en marcha Documentación técnica: manual de operación, planos. ETAPA 2

23 BIOGAS ESTABLECIMIENTO AVICOLA

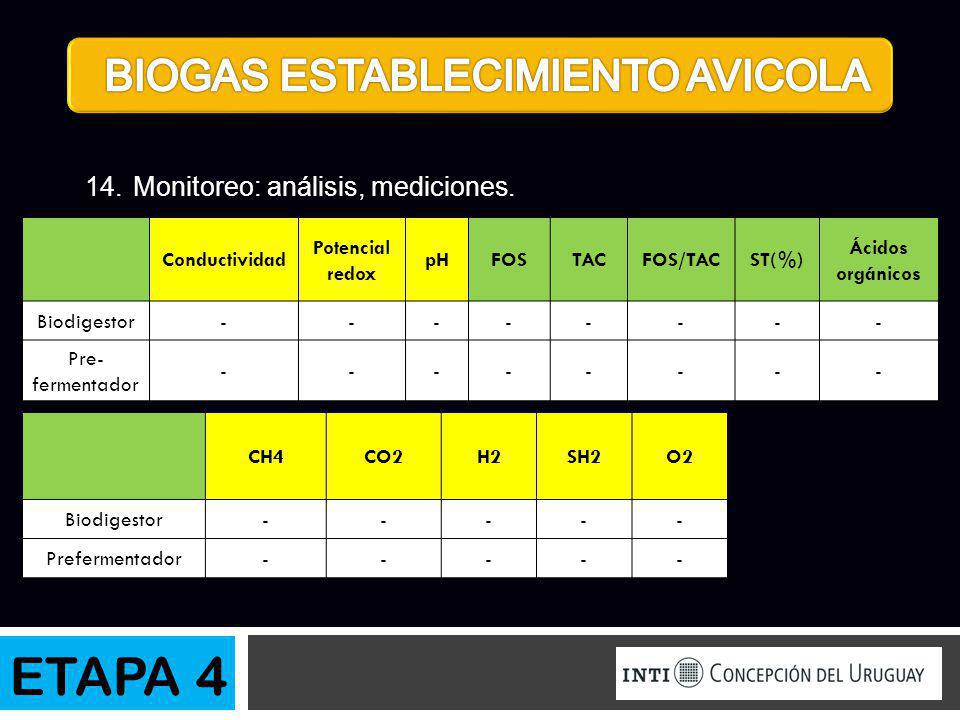

Monitoreo: análisis, mediciones. Conductividad Potencial redox pH FOS TAC FOS/TAC ST(%) Ácidos orgánicos Biodigestor - Pre- fermentador CH4 CO2 H2 SH2 O2 Biodigestor - Prefermentador ETAPA 4

24 BIOGAS ESTABLECIMIENTO EDUCATIVO

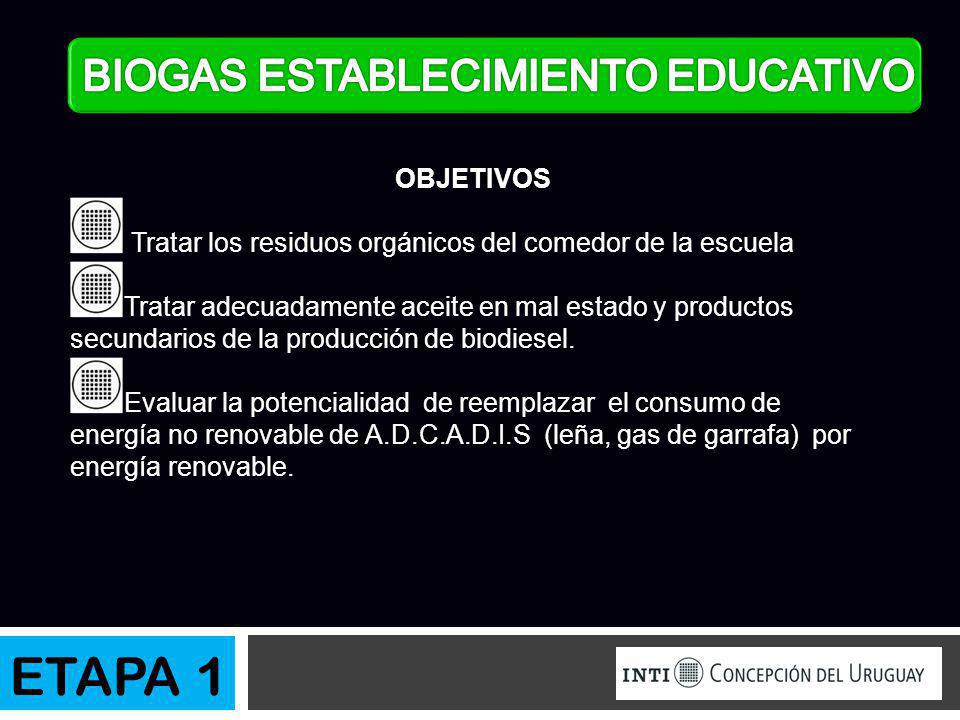

OBJETIVOS Tratar los residuos orgánicos del comedor de la escuela Tratar adecuadamente aceite en mal estado y productos secundarios de la producción de biodiesel. Evaluar la potencialidad de reemplazar el consumo de energía no renovable de A.D.C.A.D.I.S (leña, gas de garrafa) por energía renovable. ETAPA 1

25 BIOGAS ESTABLECIMIENTO EDUCATIVO

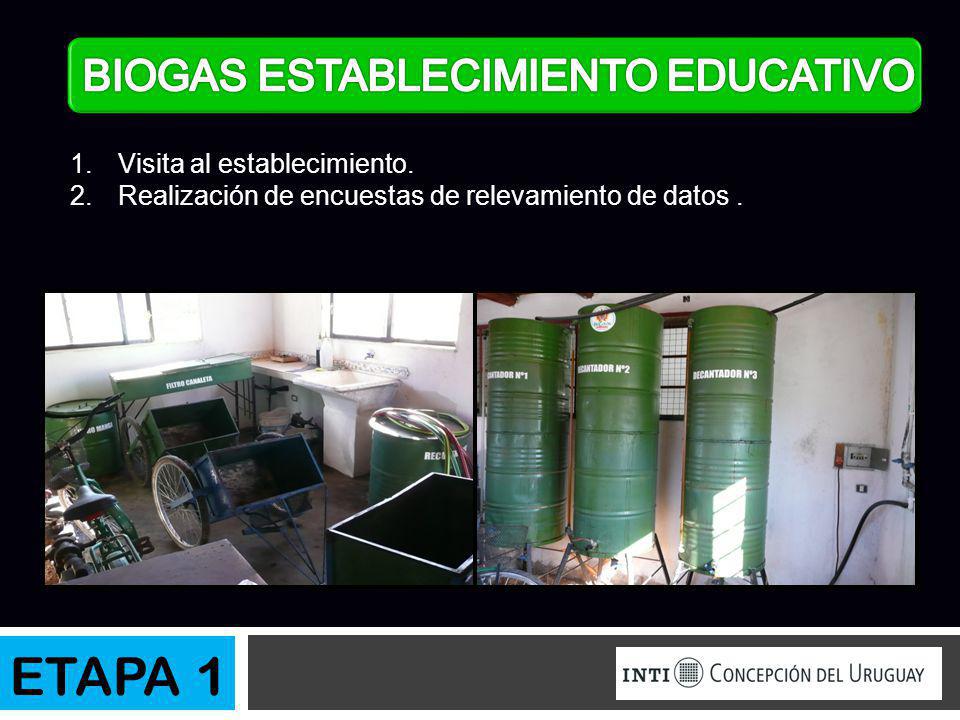

Visita al establecimiento. Realización de encuestas de relevamiento de datos . ETAPA 1

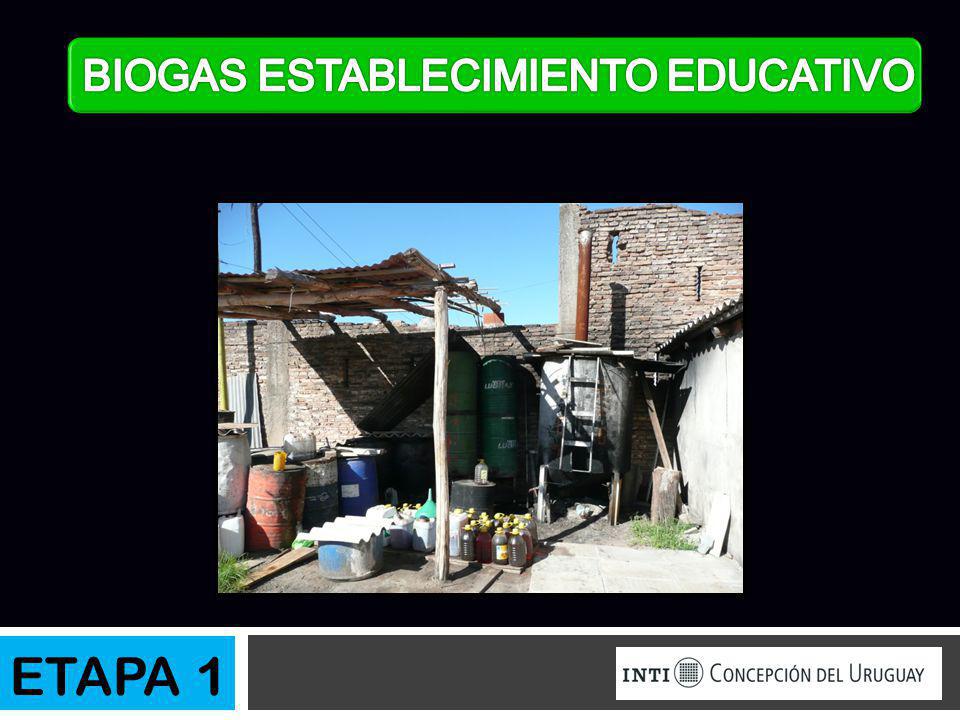

26 BIOGAS ESTABLECIMIENTO EDUCATIVO
ETAPA 1

27 BIOGAS ESTABLECIMIENTO EDUCATIVO
ETAPA 1

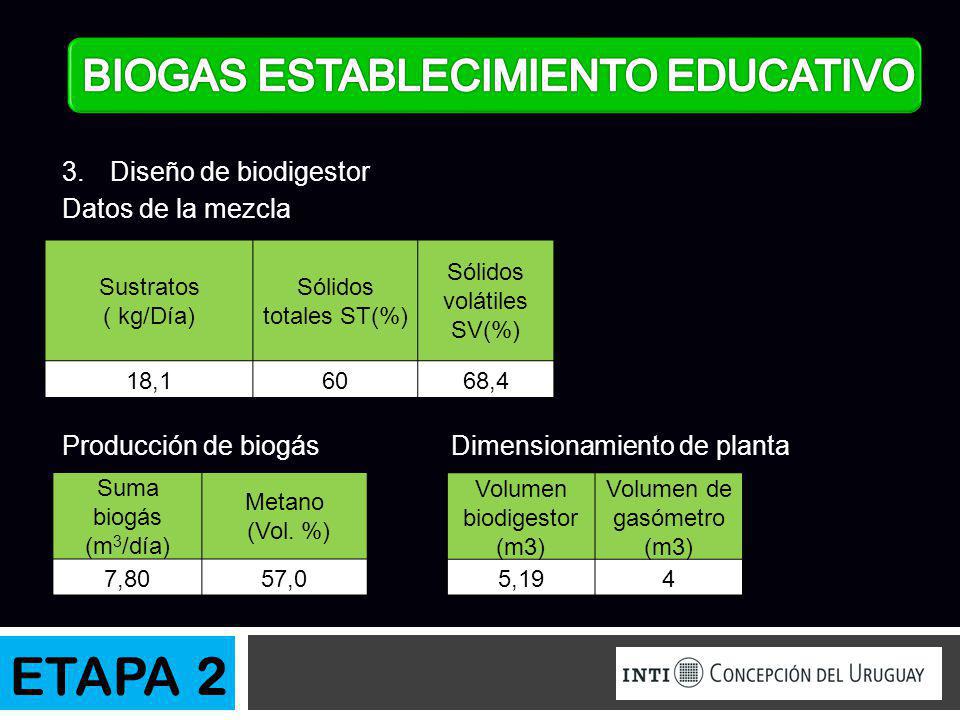

28 ETAPA 2 BIOGAS ESTABLECIMIENTO EDUCATIVO Diseño de biodigestor
Datos de la mezcla Producción de biogás Dimensionamiento de planta Sustratos ( kg/Día) Sólidos totales ST(%) Sólidos volátiles SV(%) 18,1 60 68,4 Suma biogás (m3/día) Metano (Vol. %) 7,80 57,0 Volumen biodigestor (m3) Volumen de gasómetro (m3) 5,19 4 ETAPA 2

29 ETAPA 2

30 ETAPA 2

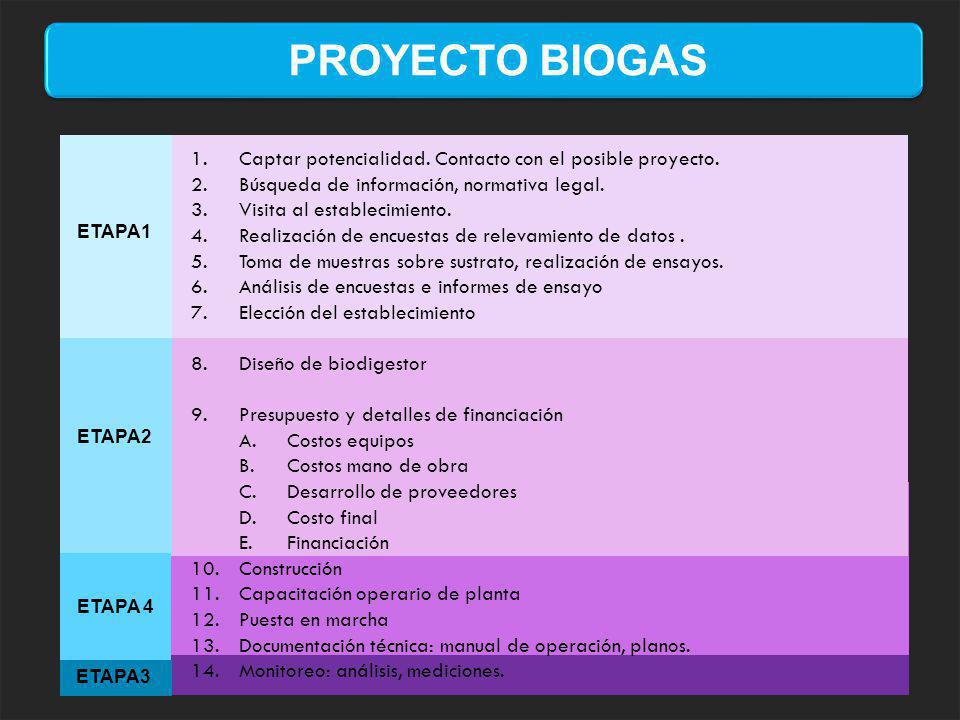

31 PROYECTO BIOGAS Captar potencialidad. Contacto con el posible proyecto. Búsqueda de información, normativa legal. Visita al establecimiento. Realización de encuestas de relevamiento de datos . Toma de muestras sobre sustrato, realización de ensayos. Análisis de encuestas e informes de ensayo Elección del establecimiento Diseño de biodigestor Presupuesto y detalles de financiación Costos equipos Costos mano de obra Desarrollo de proveedores Costo final Financiación Construcción Capacitación operario de planta Puesta en marcha Documentación técnica: manual de operación, planos. Monitoreo: análisis, mediciones. ETAPA1 ETAPA2 ETAPA 4 ETAPA3

32 MUCHAS GRACIAS POR SU ATENCIÓN
