1 LES XARXES LOCALS i els seus components

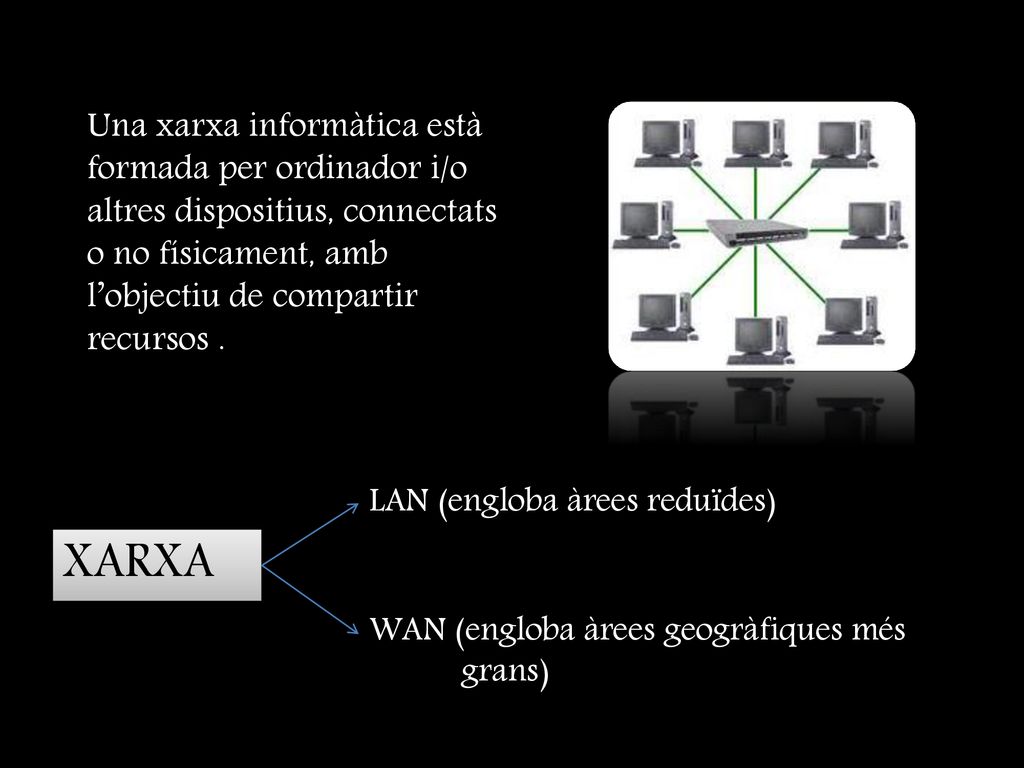

2 Una xarxa informàtica està formada per ordinador i/o altres dispositius, connectats o no físicament, amb l’objectiu de compartir recursos . LAN (engloba àrees reduïdes) XARXA WAN (engloba àrees geogràfiques més grans)

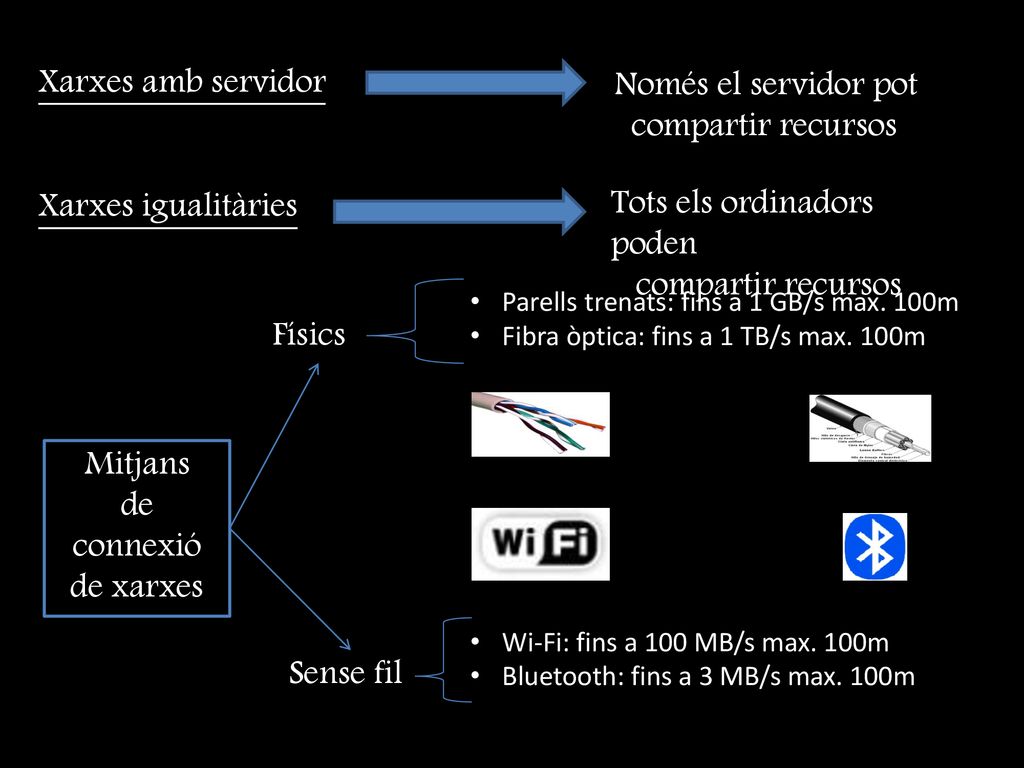

3 Tots els ordinadors poden compartir recursos
Xarxes amb servidor Només el servidor pot compartir recursos Xarxes igualitàries Tots els ordinadors poden compartir recursos Parells trenats: fins a 1 GB/s max. 100m Fibra òptica: fins a 1 TB/s max. 100m Físics Mitjans de connexió de xarxes Wi-Fi: fins a 100 MB/s max. 100m Bluetooth: fins a 3 MB/s max. 100m Sense fil

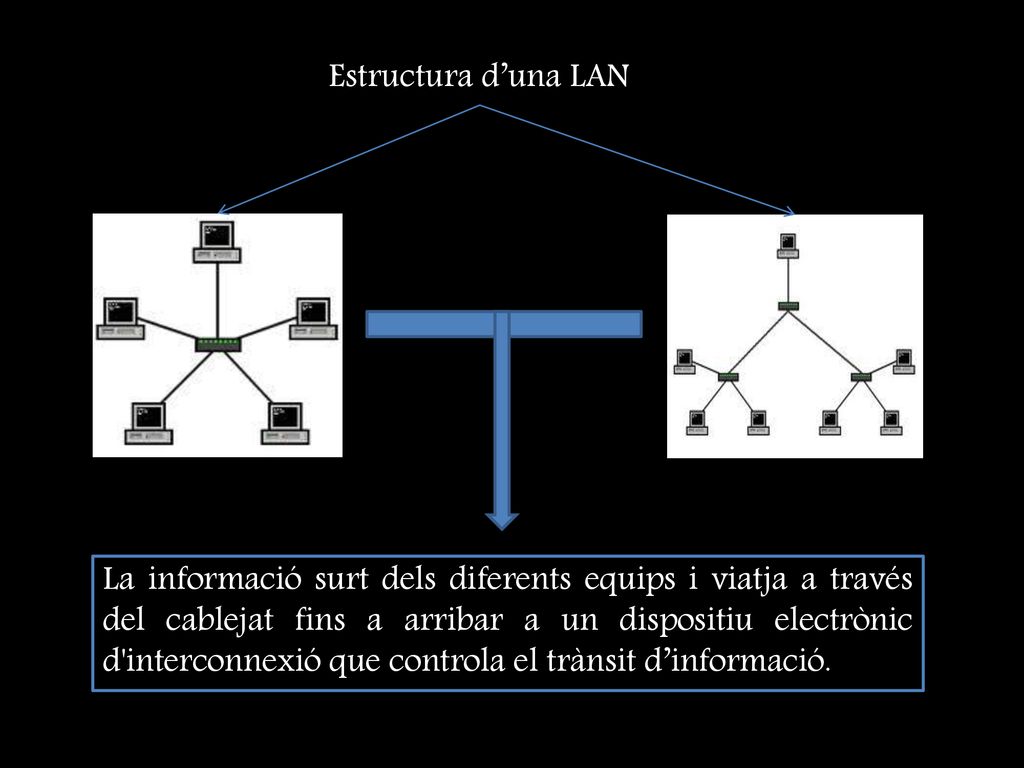

4 Estructura d’una LAN La informació surt dels diferents equips i viatja a través del cablejat fins a arribar a un dispositiu electrònic d'interconnexió que controla el trànsit d’informació.

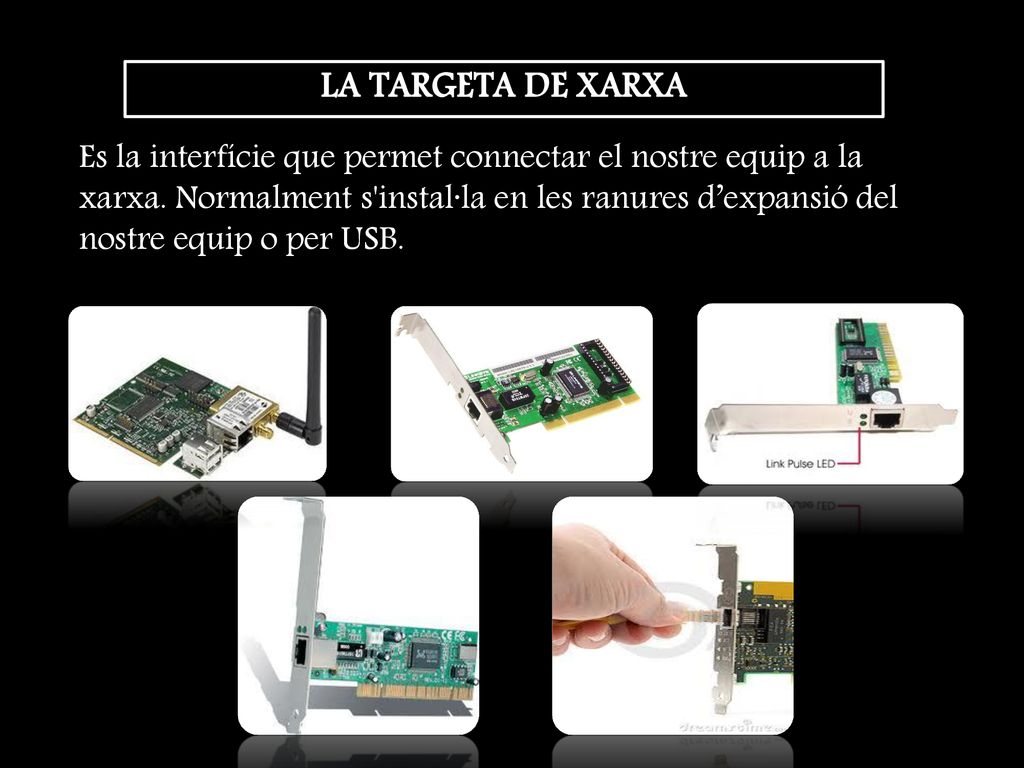

5 LA TARGETA DE XARXA Es la interfície que permet connectar el nostre equip a la xarxa. Normalment s'instal·la en les ranures d’expansió del nostre equip o per USB.

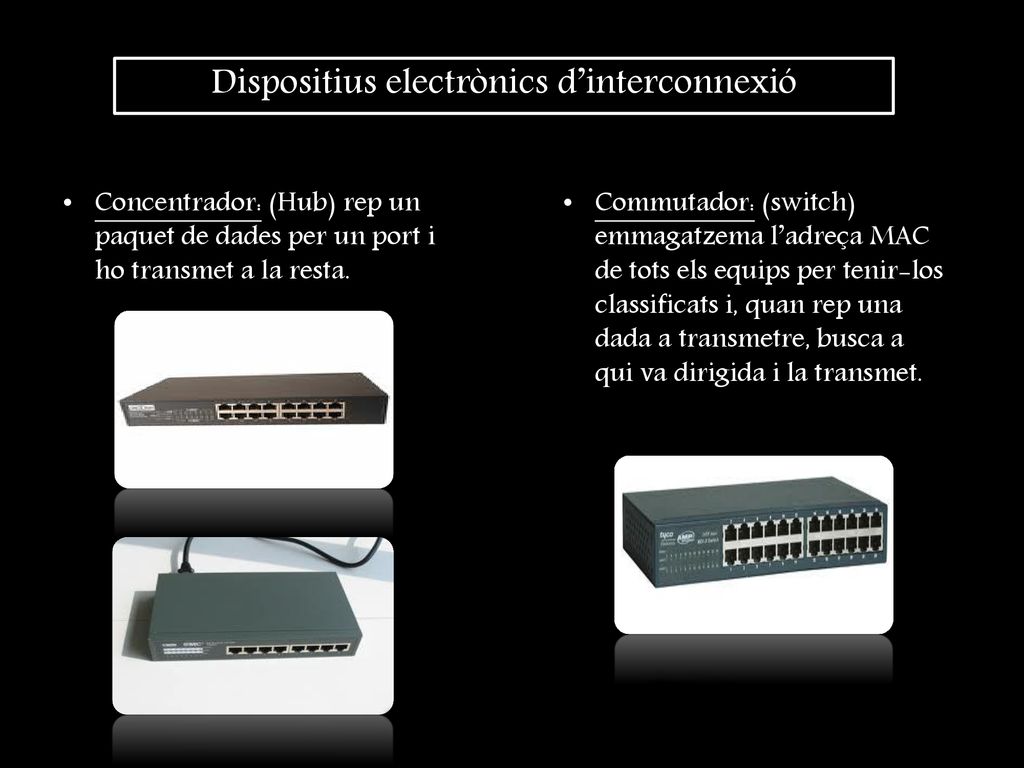

6 Dispositius electrònics d’interconnexió
Concentrador: (Hub) rep un paquet de dades per un port i ho transmet a la resta. Commutador: (switch) emmagatzema l’adreça MAC de tots els equips per tenir-los classificats i, quan rep una dada a transmetre, busca a qui va dirigida i la transmet.

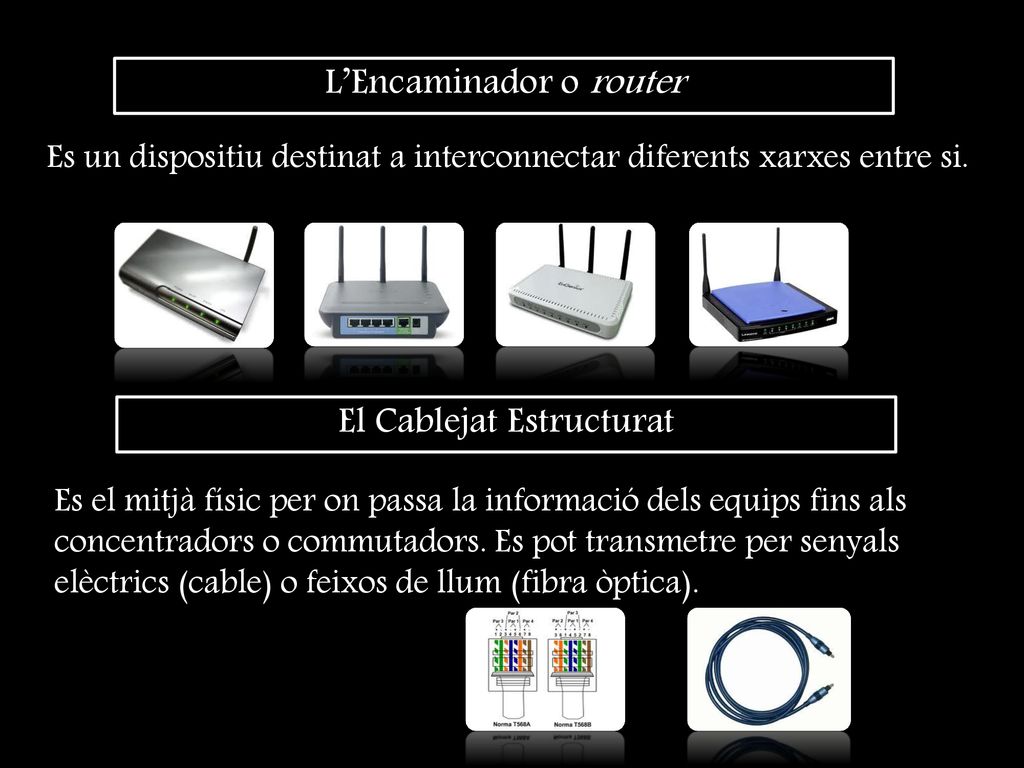

7 L’Encaminador o router
Es un dispositiu destinat a interconnectar diferents xarxes entre si. El Cablejat Estructurat Es el mitjà físic per on passa la informació dels equips fins als concentradors o commutadors. Es pot transmetre per senyals elèctrics (cable) o feixos de llum (fibra òptica).

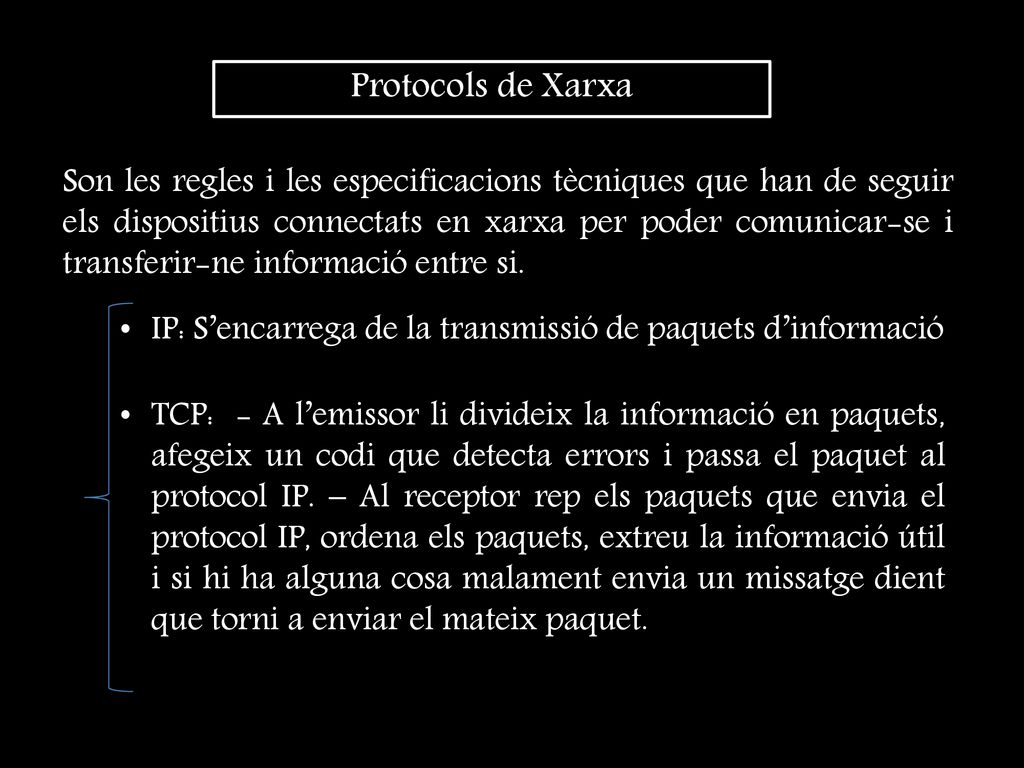

8 Protocols de Xarxa Son les regles i les especificacions tècniques que han de seguir els dispositius connectats en xarxa per poder comunicar-se i transferir-ne informació entre si. IP: S’encarrega de la transmissió de paquets d’informació TCP: - A l’emissor li divideix la informació en paquets, afegeix un codi que detecta errors i passa el paquet al protocol IP. – Al receptor rep els paquets que envia el protocol IP, ordena els paquets, extreu la informació útil i si hi ha alguna cosa malament envia un missatge dient que torni a enviar el mateix paquet.

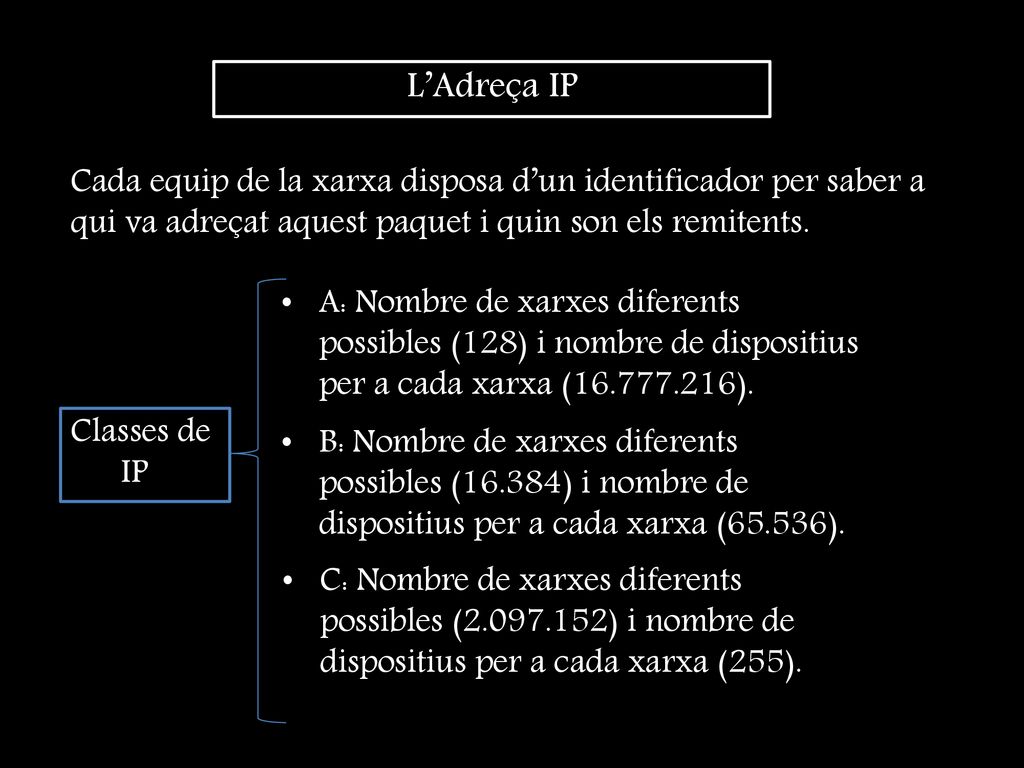

9 L’Adreça IP Cada equip de la xarxa disposa d’un identificador per saber a qui va adreçat aquest paquet i quin son els remitents. A: Nombre de xarxes diferents possibles (128) i nombre de dispositius per a cada xarxa ( ). Classes de IP B: Nombre de xarxes diferents possibles (16.384) i nombre de dispositius per a cada xarxa (65.536). C: Nombre de xarxes diferents possibles ( ) i nombre de dispositius per a cada xarxa (255).

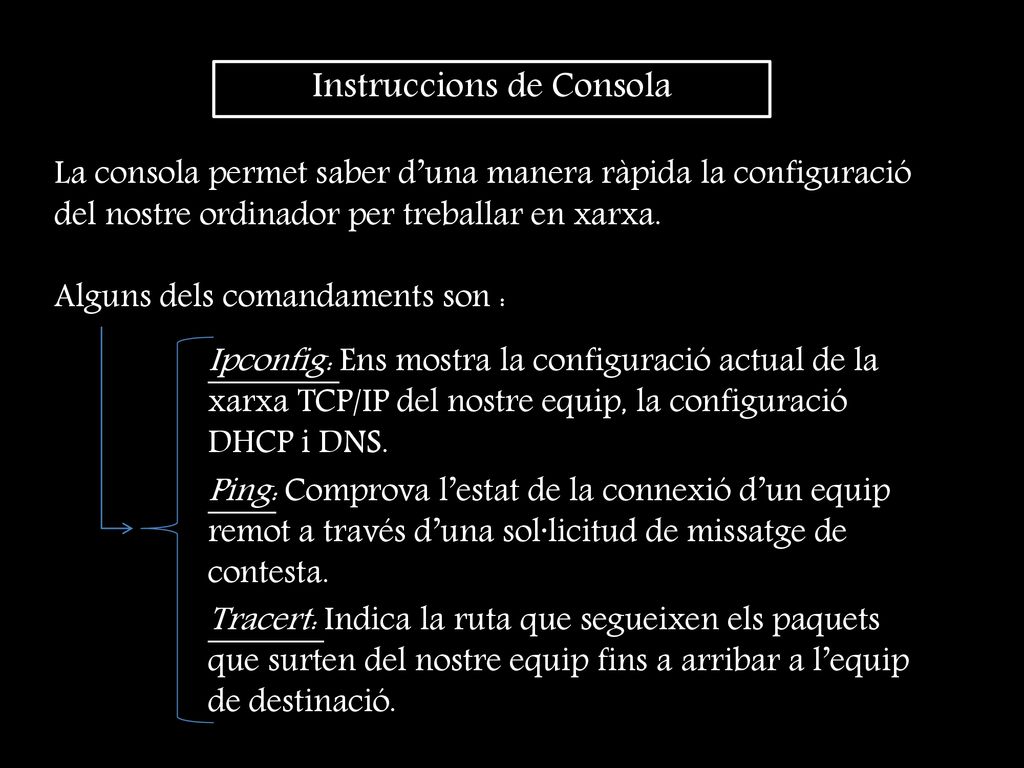

10 Instruccions de Consola
La consola permet saber d’una manera ràpida la configuració del nostre ordinador per treballar en xarxa. Alguns dels comandaments son : Ipconfig: Ens mostra la configuració actual de la xarxa TCP/IP del nostre equip, la configuració DHCP i DNS. Ping: Comprova l’estat de la connexió d’un equip remot a través d’una sol·licitud de missatge de contesta. Tracert: Indica la ruta que segueixen els paquets que surten del nostre equip fins a arribar a l’equip de destinació.

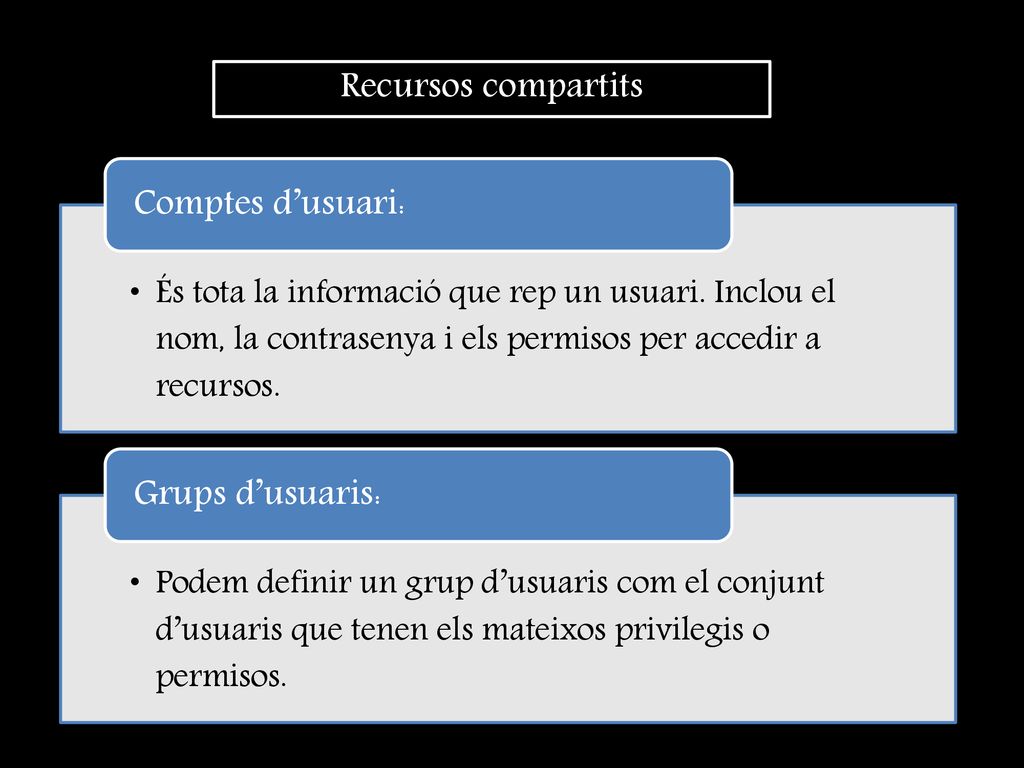

11 Recursos compartits Comptes d’usuari: Grups d’usuaris:
És tota la informació que rep un usuari. Inclou el nom, la contrasenya i els permisos per accedir a recursos. Comptes d’usuari: Podem definir un grup d’usuaris com el conjunt d’usuaris que tenen els mateixos privilegis o permisos. Grups d’usuaris:

12

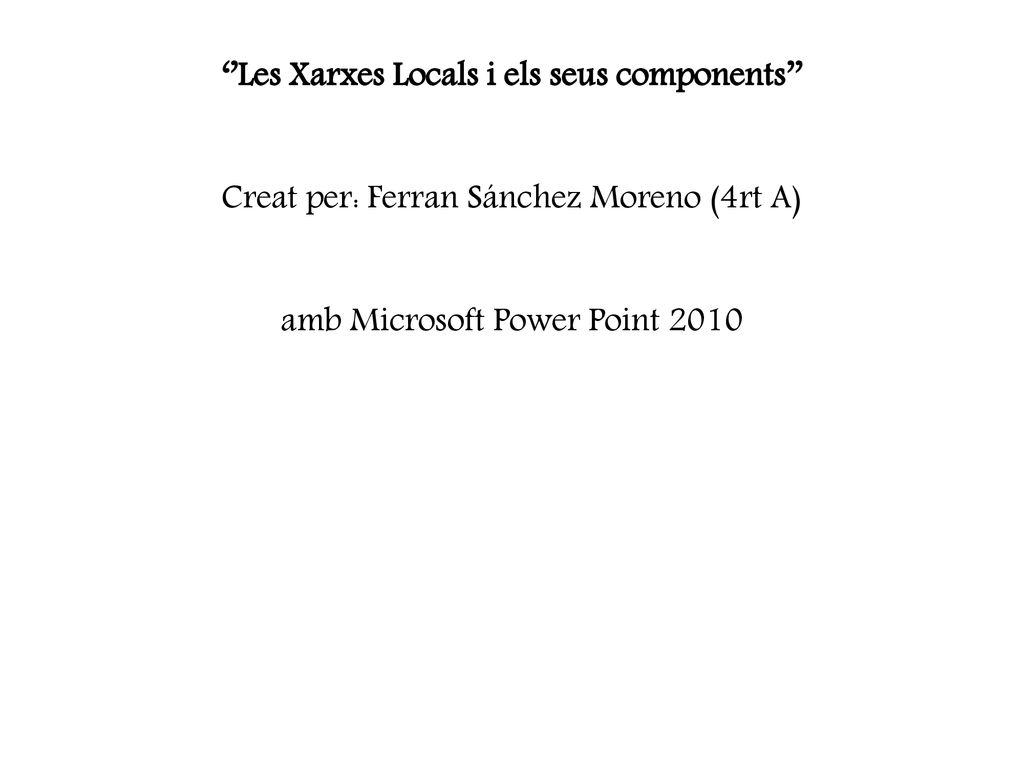

13 ‘’Les Xarxes Locals i els seus components’’
Creat per: Ferran Sánchez Moreno (4rt A) amb Microsoft Power Point 2010
