EJECUCIÓN DE RECOMENDACIONES ERGONÓMICAS

Presentación del tema: "EJECUCIÓN DE RECOMENDACIONES ERGONÓMICAS"— Transcripción de la presentación:

1 EJECUCIÓN DE RECOMENDACIONES ERGONÓMICAS
DEPARTAMENTO DE MANTENIMIENTO TALLER DE METALISTERÍA EJECUCIÓN DE RECOMENDACIONES ERGONÓMICAS SC2652 A/B/C

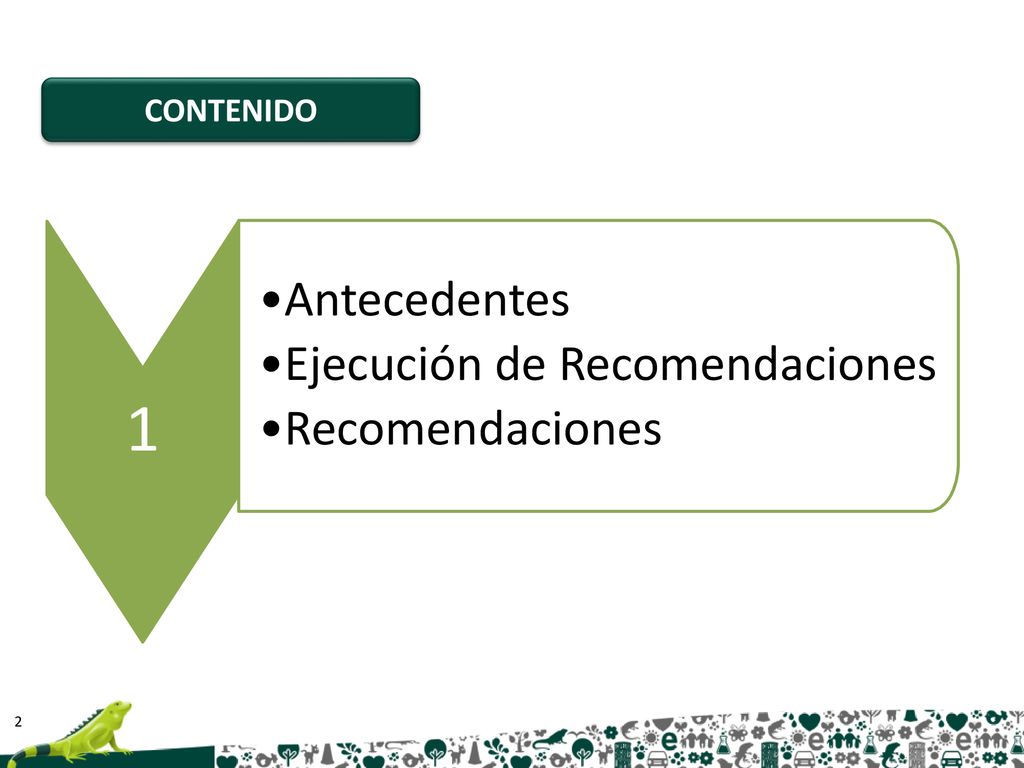

2 CONTENIDO 1 Antecedentes Ejecución de Recomendaciones Recomendaciones

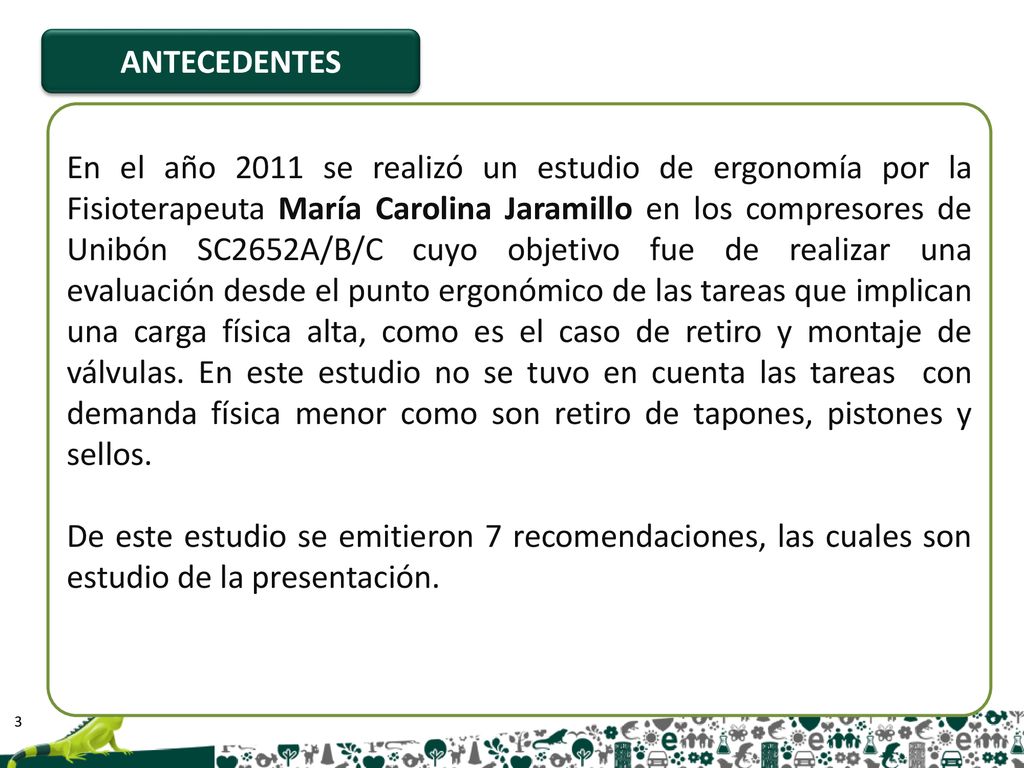

3 ANTECEDENTES En el año 2011 se realizó un estudio de ergonomía por la Fisioterapeuta María Carolina Jaramillo en los compresores de Unibón SC2652A/B/C cuyo objetivo fue de realizar una evaluación desde el punto ergonómico de las tareas que implican una carga física alta, como es el caso de retiro y montaje de válvulas. En este estudio no se tuvo en cuenta las tareas con demanda física menor como son retiro de tapones, pistones y sellos. De este estudio se emitieron 7 recomendaciones, las cuales son estudio de la presentación.

4 EJECUCIÓN DE LA RECOMENDACIONES 1, 2 Y 3
Recomendación No. 1 Revisar que en cada una de las tuberías de agua o líneas de enfriamiento existan “Universales” y en la cantidad y lugares necesarios para permitir retirarlas cuando se realiza la tarea de retiro y montaje de válvulas. De no cumplirse la condición anterior se aconseja instalar “Universales” en las líneas de enfriamiento con el fin de realizar su retiro cuando se lleve a cabo la tarea de retiro y montaje de válvulas del compresor de acuerdo a la válvula a tratar. Recomendación No. 2 Se sugiere que el procedimiento de la tarea de retiro y montaje de válvulas contemple dentro de sus pasos el retiro de las líneas de enfriamiento, así como lo indica el cuadro. Recomendación No. 3 En las estaciones 2 y 3, específicamente en las VS11, VS12, VS13 y VS14, se encuentran chaneles o líneas porta señales, los cuales se recomiendan reubicar de manera que no limite las tareas de retiro y montaje de válvulas.

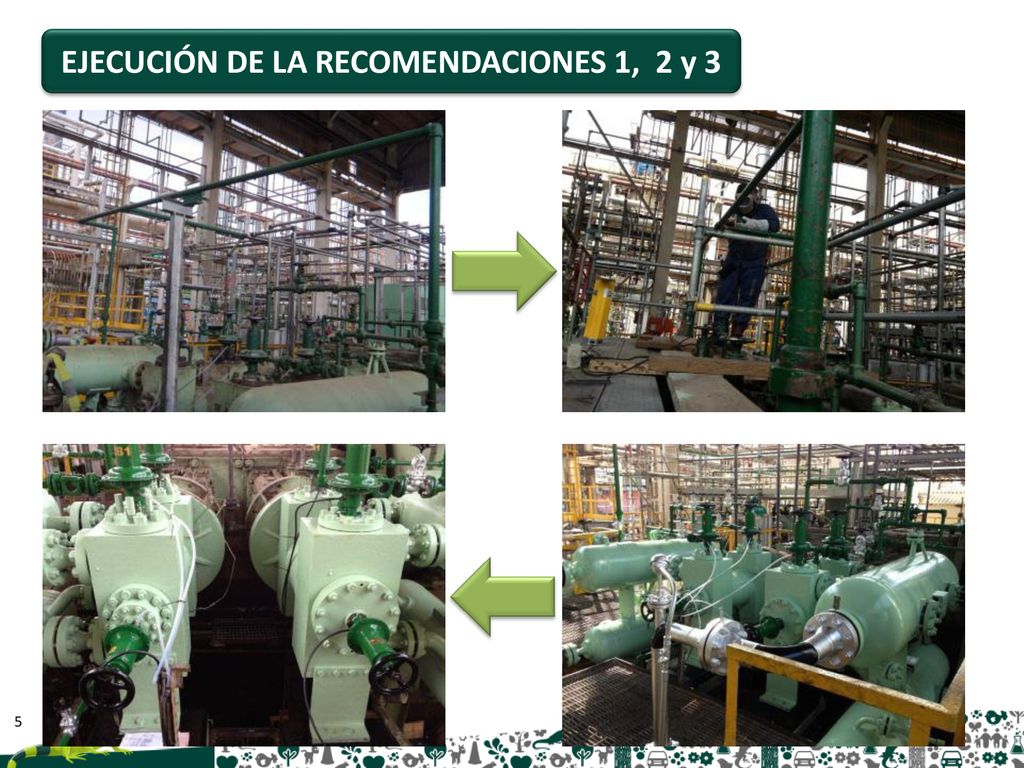

5 EJECUCIÓN DE LA RECOMENDACIONES 1, 2 y 3

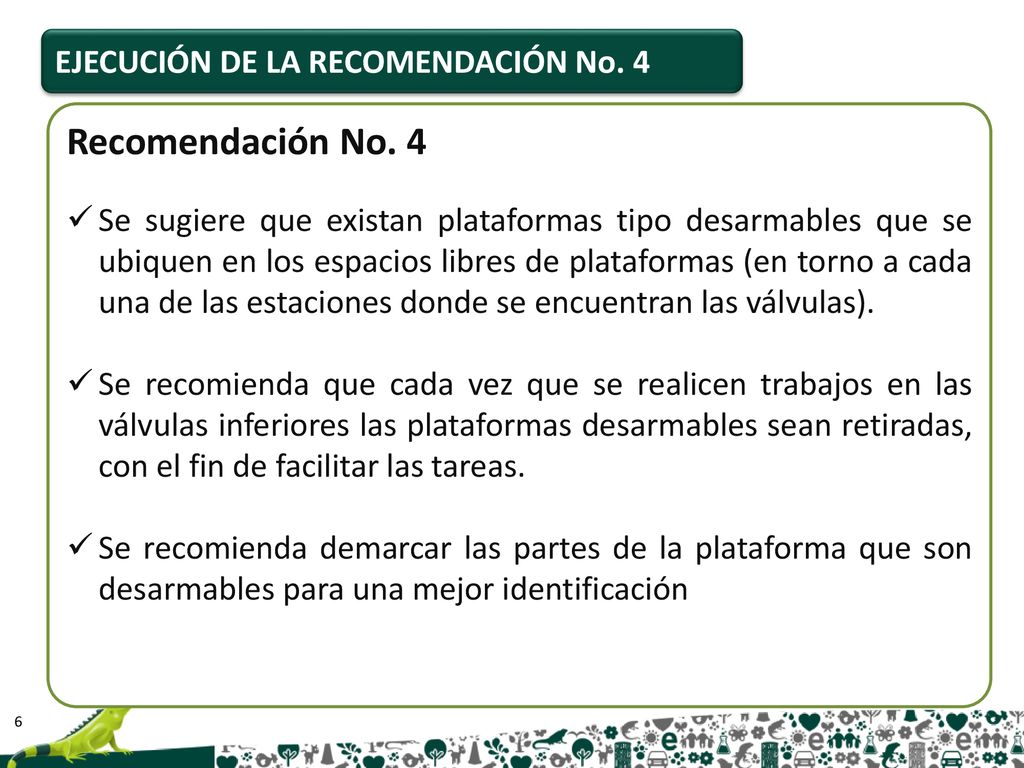

6 Recomendación No. 4 EJECUCIÓN DE LA RECOMENDACIÓN No. 4
Se sugiere que existan plataformas tipo desarmables que se ubiquen en los espacios libres de plataformas (en torno a cada una de las estaciones donde se encuentran las válvulas). Se recomienda que cada vez que se realicen trabajos en las válvulas inferiores las plataformas desarmables sean retiradas, con el fin de facilitar las tareas. Se recomienda demarcar las partes de la plataforma que son desarmables para una mejor identificación

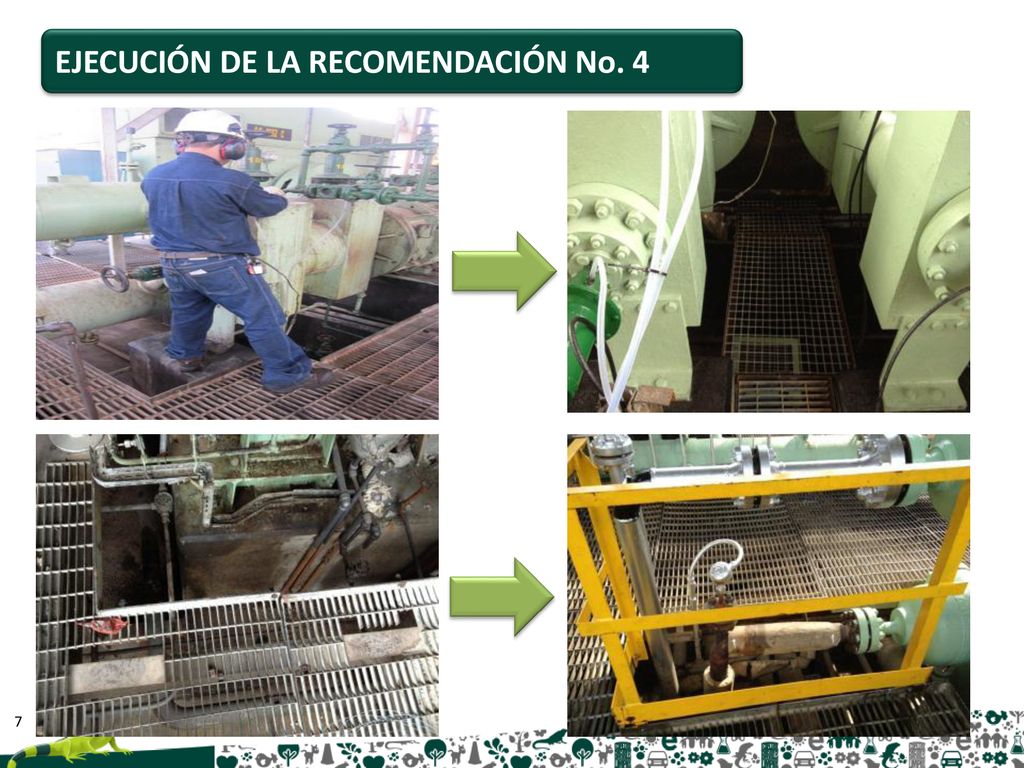

7 EJECUCIÓN DE LA RECOMENDACIÓN No. 4

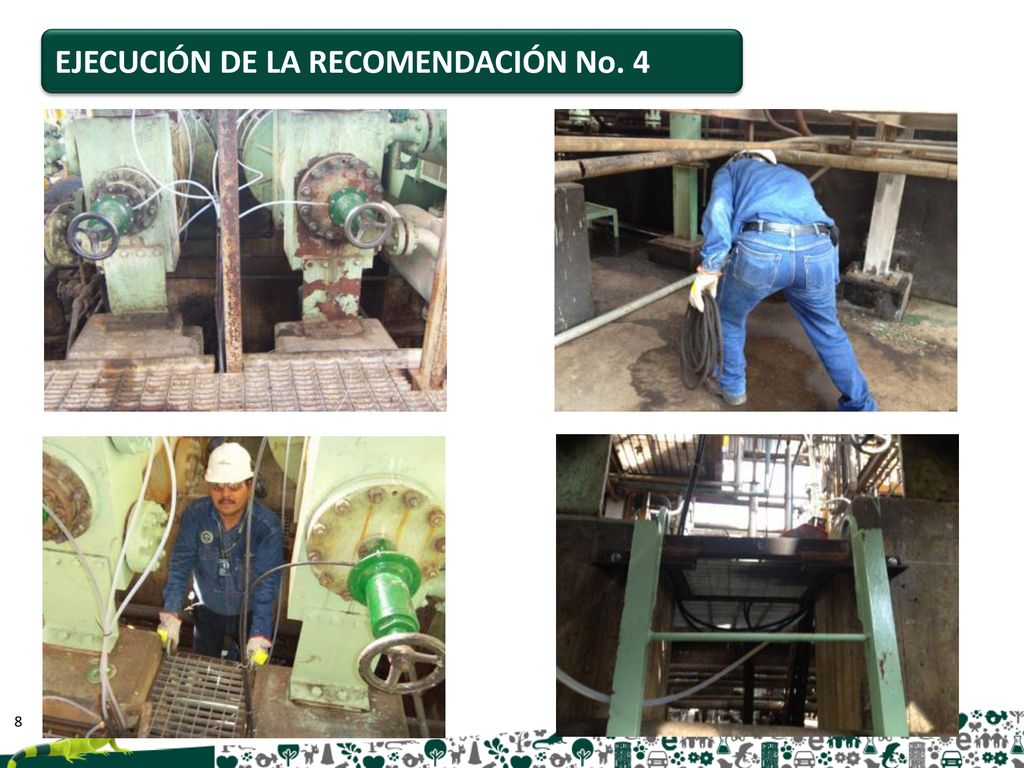

8 EJECUCIÓN DE LA RECOMENDACIÓN No. 4

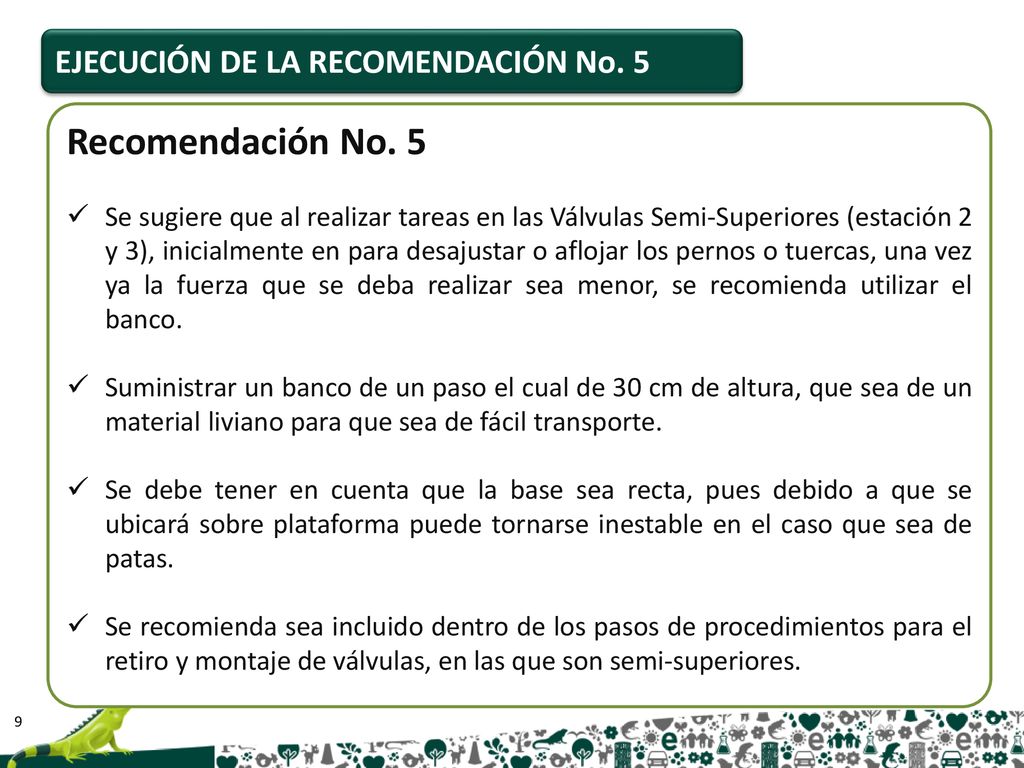

9 Recomendación No. 5 EJECUCIÓN DE LA RECOMENDACIÓN No. 5
Se sugiere que al realizar tareas en las Válvulas Semi-Superiores (estación 2 y 3), inicialmente en para desajustar o aflojar los pernos o tuercas, una vez ya la fuerza que se deba realizar sea menor, se recomienda utilizar el banco. Suministrar un banco de un paso el cual de 30 cm de altura, que sea de un material liviano para que sea de fácil transporte. Se debe tener en cuenta que la base sea recta, pues debido a que se ubicará sobre plataforma puede tornarse inestable en el caso que sea de patas. Se recomienda sea incluido dentro de los pasos de procedimientos para el retiro y montaje de válvulas, en las que son semi-superiores.

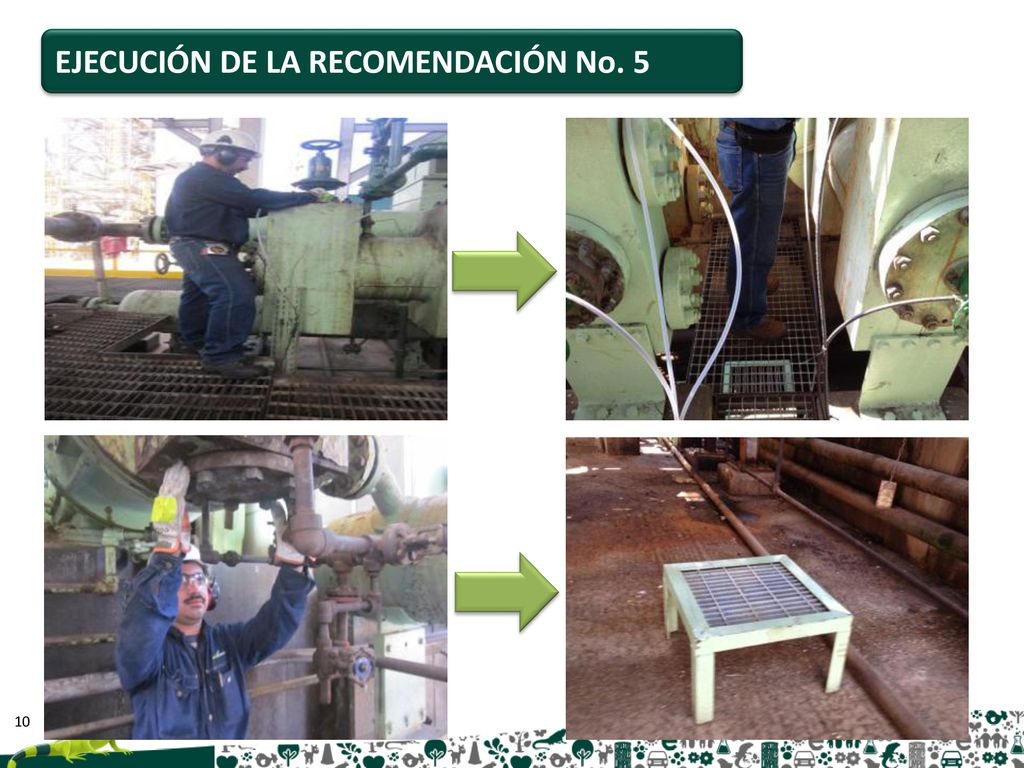

10 EJECUCIÓN DE LA RECOMENDACIÓN No. 5

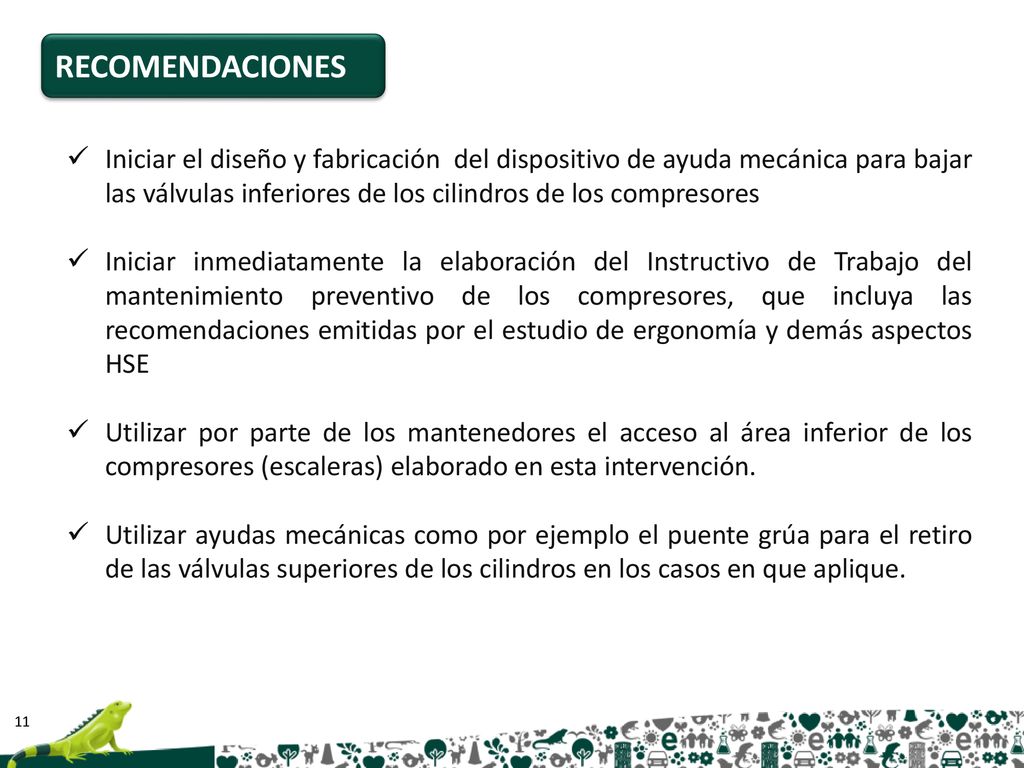

11 RECOMENDACIONES Iniciar el diseño y fabricación del dispositivo de ayuda mecánica para bajar las válvulas inferiores de los cilindros de los compresores Iniciar inmediatamente la elaboración del Instructivo de Trabajo del mantenimiento preventivo de los compresores, que incluya las recomendaciones emitidas por el estudio de ergonomía y demás aspectos HSE Utilizar por parte de los mantenedores el acceso al área inferior de los compresores (escaleras) elaborado en esta intervención. Utilizar ayudas mecánicas como por ejemplo el puente grúa para el retiro de las válvulas superiores de los cilindros en los casos en que aplique.

12 AVANCE FABRICACIÓN MESAS ERGONÓMICAS
En la actualidad se encuentran 6 mesas ergonómicas listas y se encuentran en fabricación 6 mesas mas, para una primera entrega de 12 (5 taller de válvulas, 7 taller de sellos)- En total son 28 mesas ergonómicas para fabricar

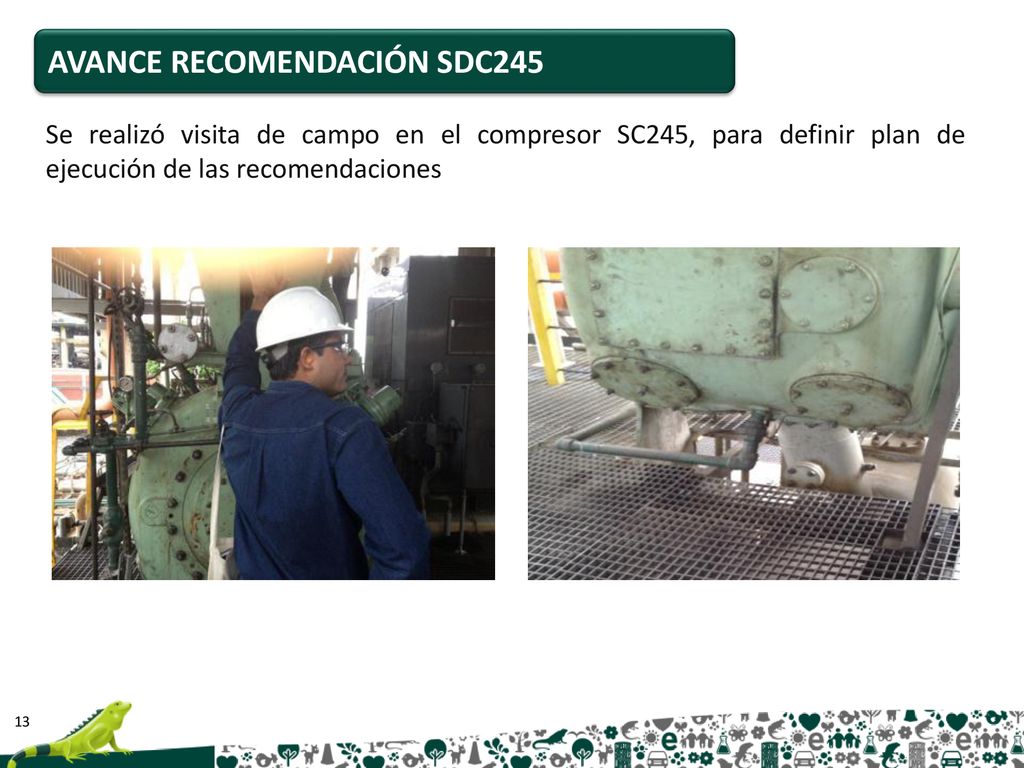

13 AVANCE RECOMENDACIÓN SDC245
Se realizó visita de campo en el compresor SC245, para definir plan de ejecución de las recomendaciones
