1 ING. ÁLVARO CRUZ MORALES INTEGRANTES: AGUILAR LÁZARO PASCUAL DE J. CRUZ GÓMEZ KARLA G. CRUZ GONZÁLEZ ITZEL G. DÍAZ ARGUELLO JOEL ALEXIS HERNÁNDEZ RODRÍGUEZ SHEILA DEL C. LÓPEZ NATAREN EDUARDO LUIS MEDINA VÁZQUEZ ANAYANCI G. PÉREZ LÓPEZ ANDRÉS PÉREZ PÉREZ MARVIN TREJO SANCHEZ ISAIAS VÁZQUEZ RAMÍREZ GIOVANNI

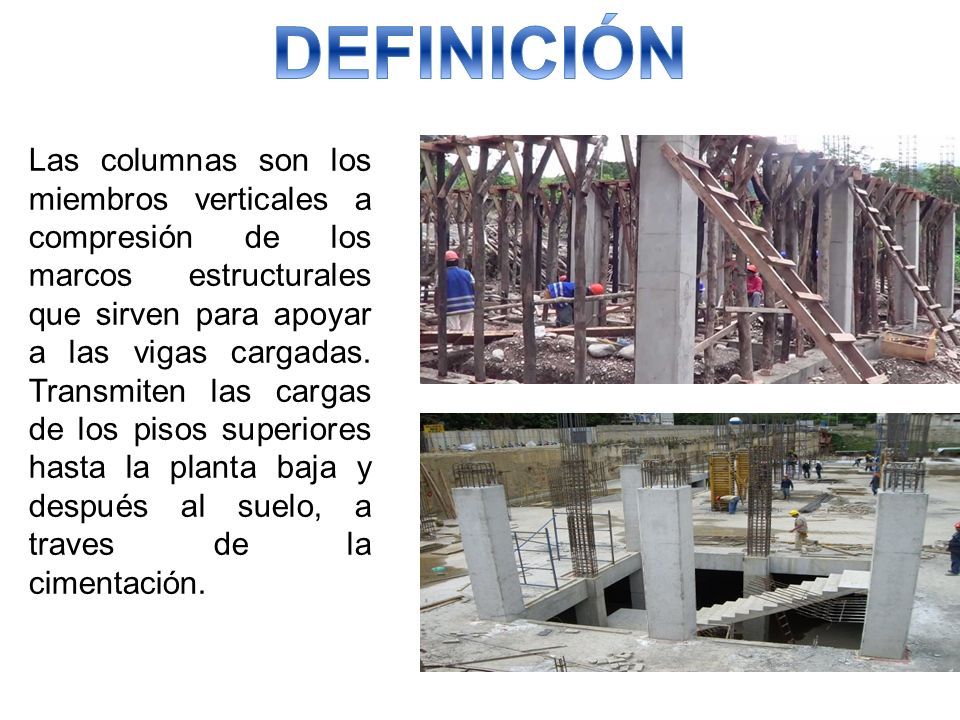

2 Las columnas son los miembros verticales a compresión de los marcos estructurales que sirven para apoyar a las vigas cargadas. Transmiten las cargas de los pisos superiores hasta la planta baja y después al suelo, a traves de la cimentación.

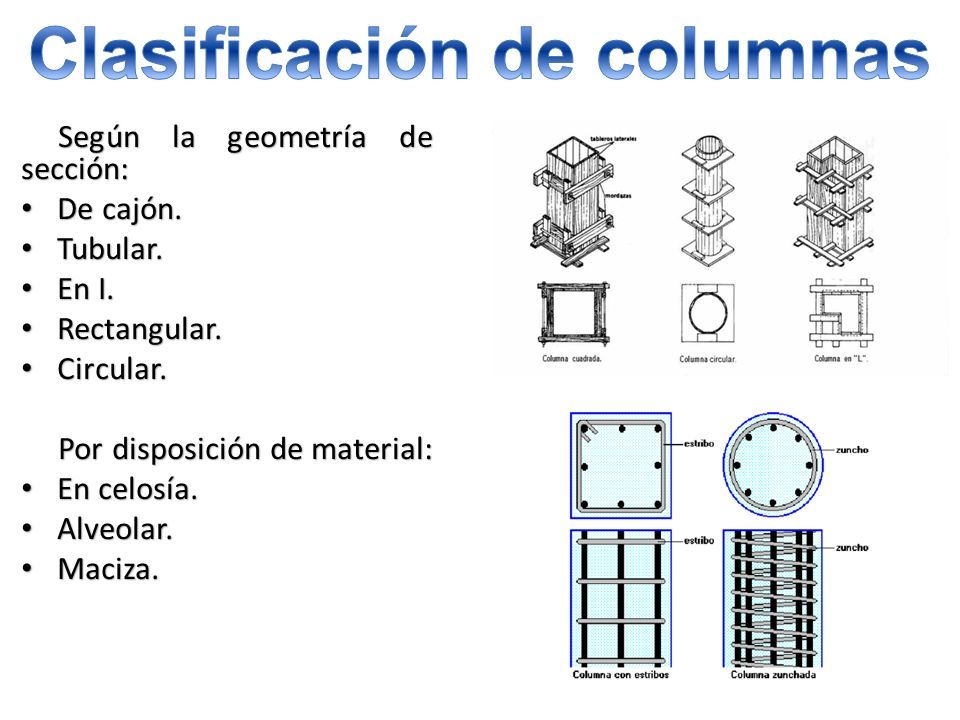

3 Según la geometría de sección: Según la geometría de sección: De cajón. De cajón. Tubular. Tubular. En I. En I. Rectangular. Rectangular. Circular. Circular. Por disposición de material: Por disposición de material: En celosía. En celosía. Alveolar. Alveolar. Maciza. Maciza.

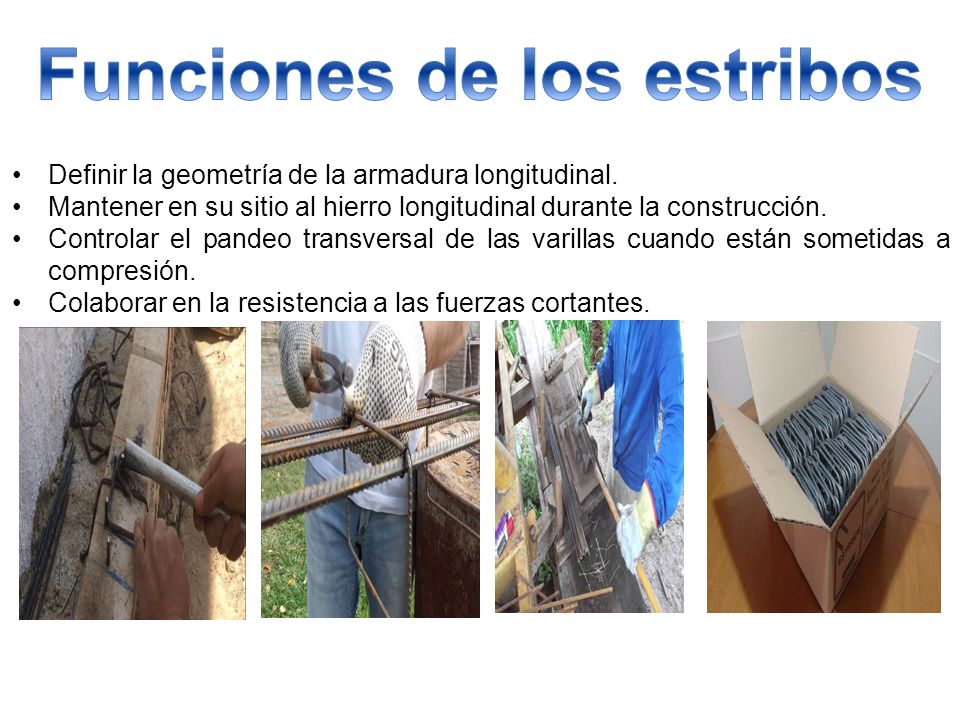

4 Definir la geometría de la armadura longitudinal. Mantener en su sitio al hierro longitudinal durante la construcción. Controlar el pandeo transversal de las varillas cuando están sometidas a compresión. Colaborar en la resistencia a las fuerzas cortantes.

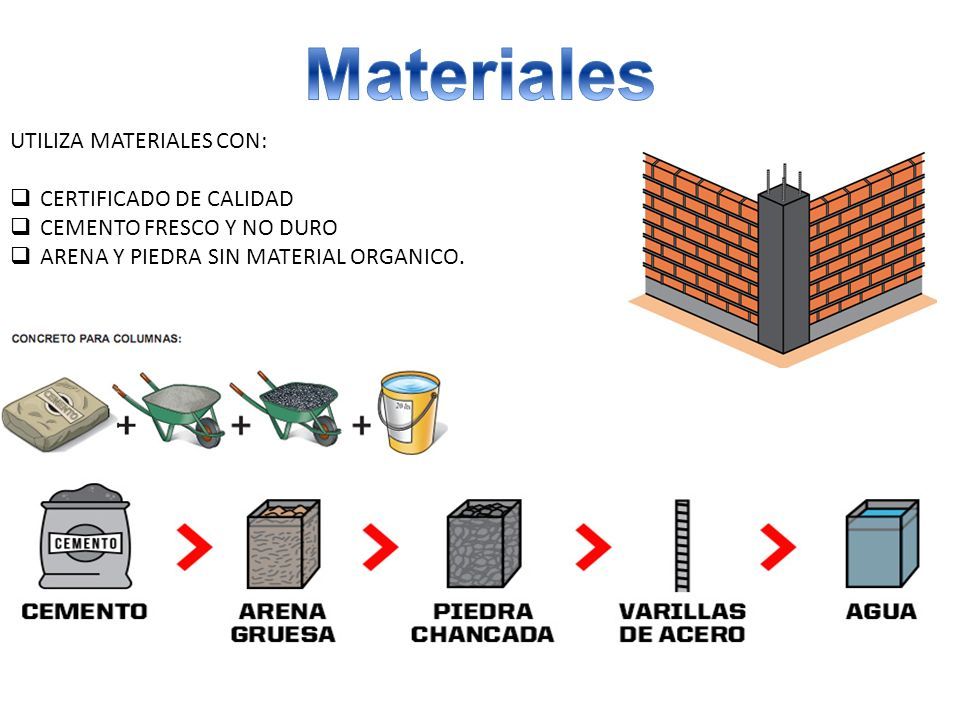

5 UTILIZA MATERIALES CON:  CERTIFICADO DE CALIDAD  CEMENTO FRESCO Y NO DURO  ARENA Y PIEDRA SIN MATERIAL ORGANICO.

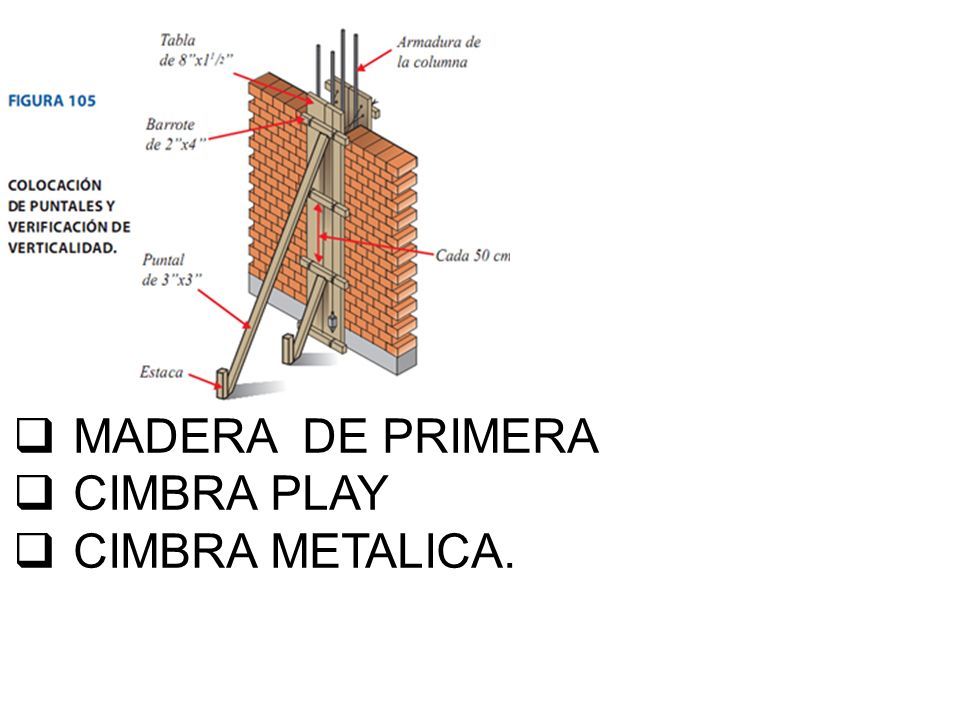

6  MADERA DE PRIMERA  CIMBRA PLAY  CIMBRA METALICA.

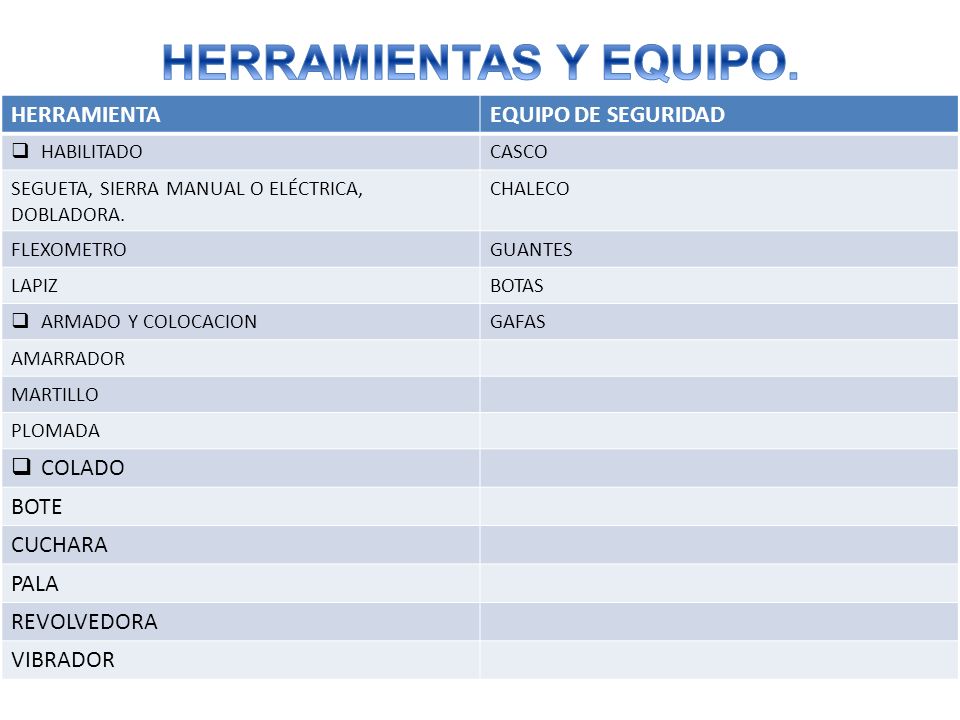

7 HERRAMIENTAEQUIPO DE SEGURIDAD  HABILITADOCASCO SEGUETA, SIERRA MANUAL O ELÉCTRICA, DOBLADORA. CHALECO FLEXOMETROGUANTES LAPIZBOTAS  ARMADO Y COLOCACIONGAFAS AMARRADOR MARTILLO PLOMADA  COLADO BOTE CUCHARA PALA REVOLVEDORA VIBRADOR

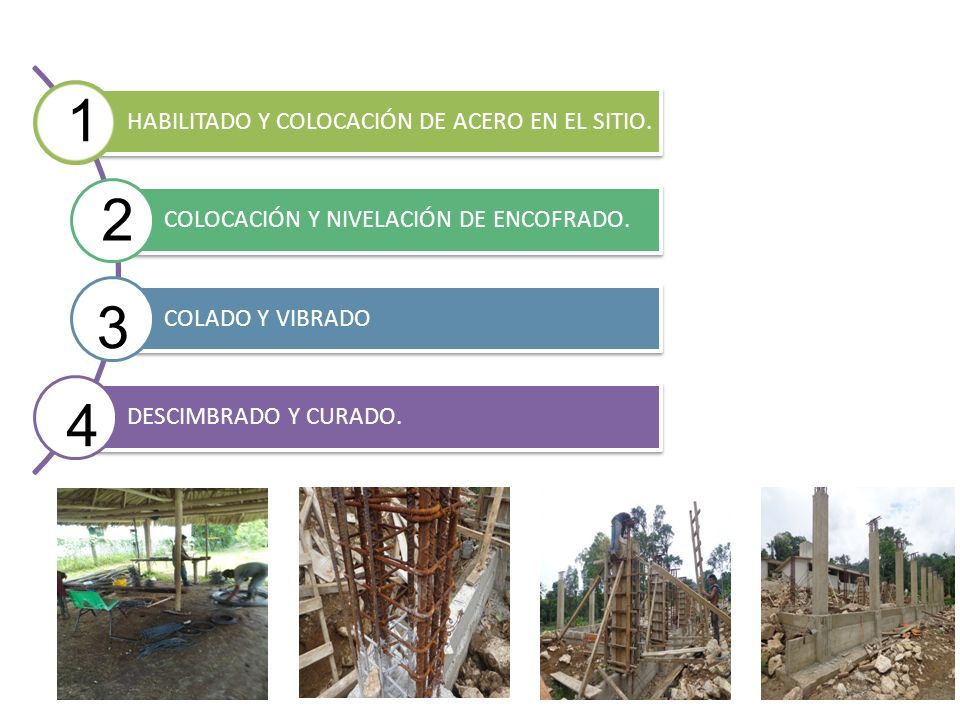

8 HABILITADO Y COLOCACIÓN DE ACERO EN EL SITIO. COLOCACIÓN Y NIVELACIÓN DE ENCOFRADO. COLADO Y VIBRADO DESCIMBRADO Y CURADO. 1 2 3 4

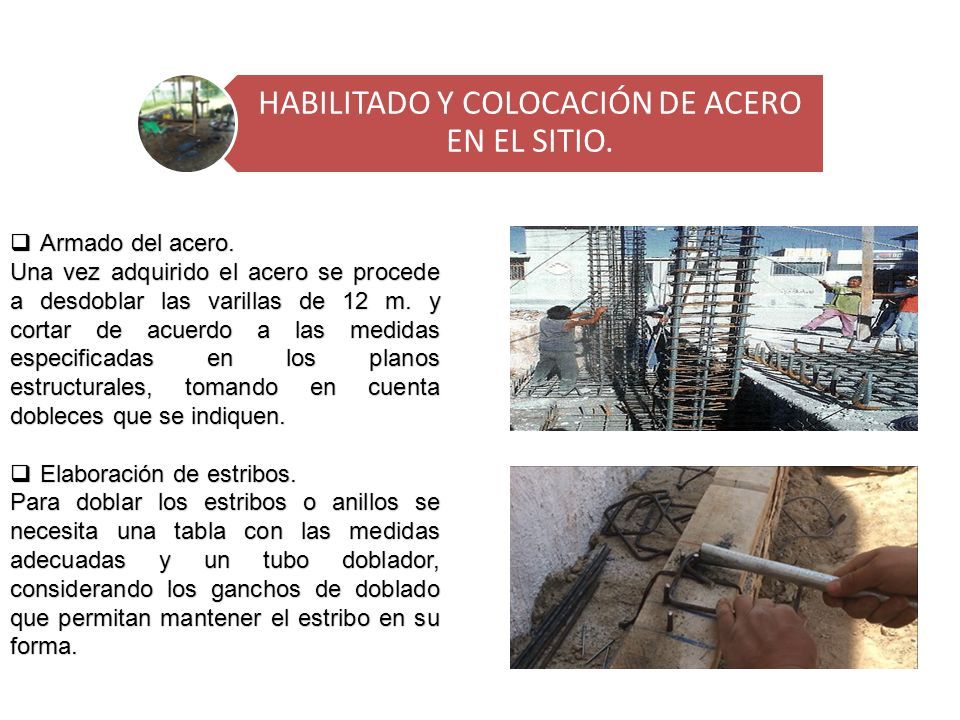

9 HABILITADO Y COLOCACIÓN DE ACERO EN EL SITIO.  Armado del acero. Una vez adquirido el acero se procede a desdoblar las varillas de 12 m. y cortar de acuerdo a las medidas especificadas en los planos estructurales, tomando en cuenta dobleces que se indiquen.  Elaboración de estribos. Para doblar los estribos o anillos se necesita una tabla con las medidas adecuadas y un tubo doblador, considerando los ganchos de doblado que permitan mantener el estribo en su forma.

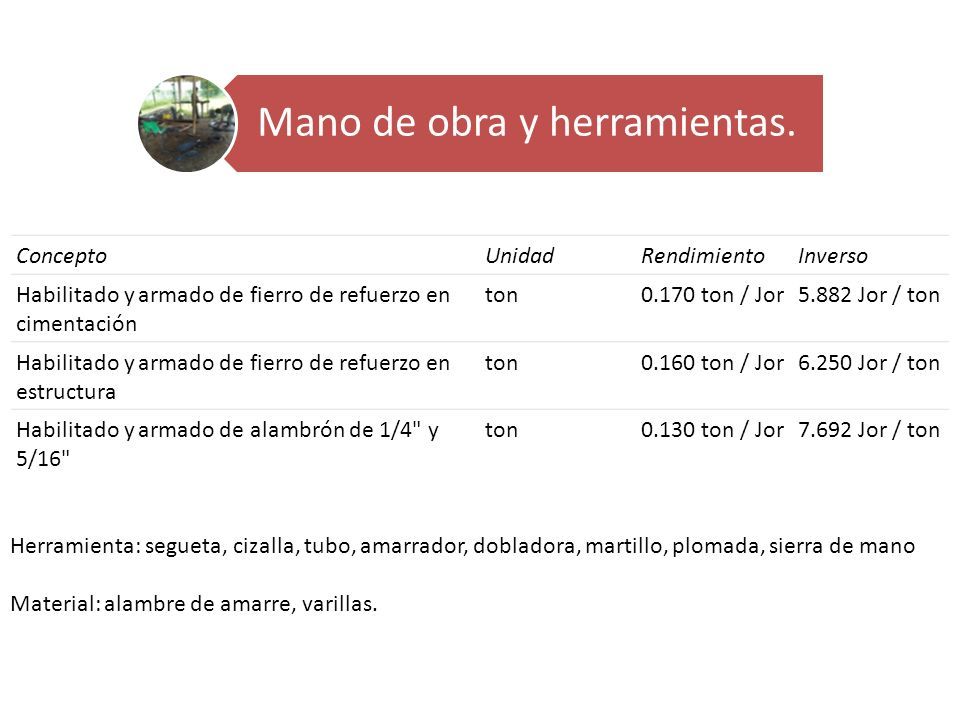

10 Mano de obra y herramientas. ConceptoUnidadRendimientoInverso Habilitado y armado de fierro de refuerzo en cimentación ton0.170 ton / Jor5.882 Jor / ton Habilitado y armado de fierro de refuerzo en estructura ton0.160 ton / Jor6.250 Jor / ton Habilitado y armado de alambrón de 1/4" y 5/16" ton0.130 ton / Jor7.692 Jor / ton Herramienta: segueta, cizalla, tubo, amarrador, dobladora, martillo, plomada, sierra de mano Material: alambre de amarre, varillas.

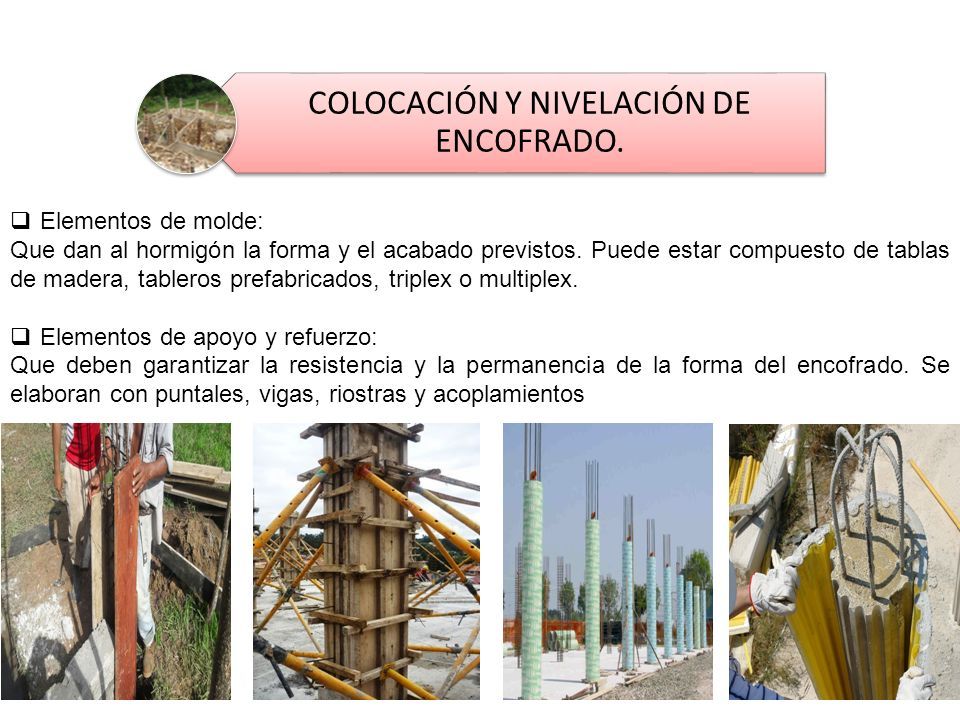

11 COLOCACIÓN Y NIVELACIÓN DE ENCOFRADO.  Elementos de molde: Que dan al hormigón la forma y el acabado previstos. Puede estar compuesto de tablas de madera, tableros prefabricados, triplex o multiplex.  Elementos de apoyo y refuerzo: Que deben garantizar la resistencia y la permanencia de la forma del encofrado. Se elaboran con puntales, vigas, riostras y acoplamientos

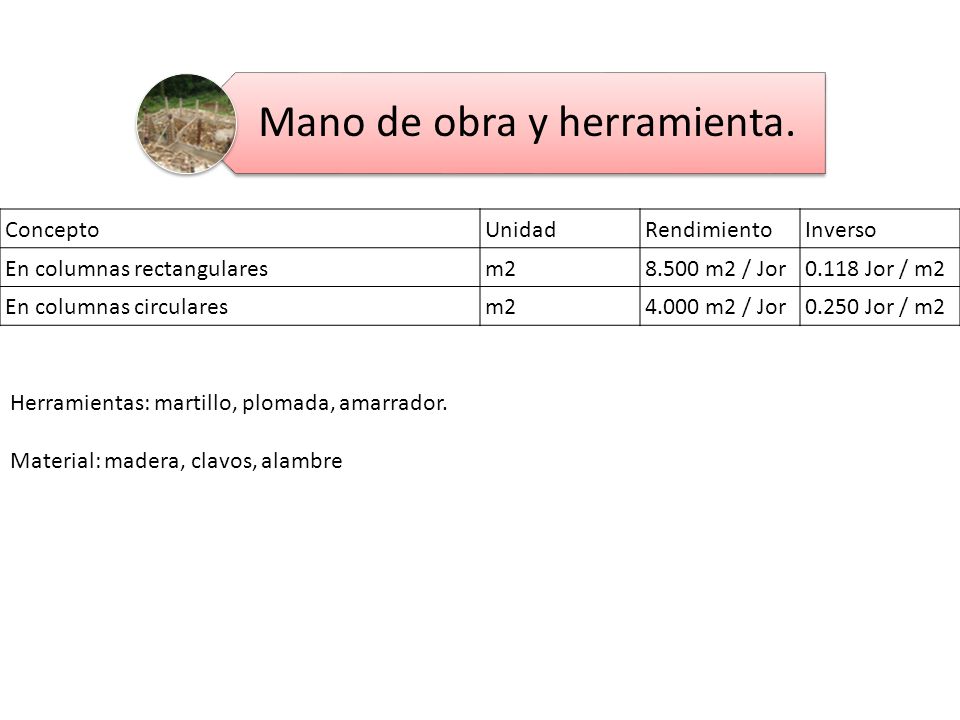

12 Mano de obra y herramienta. ConceptoUnidadRendimientoInverso En columnas rectangularesm28.500 m2 / Jor0.118 Jor / m2 En columnas circularesm24.000 m2 / Jor0.250 Jor / m2 Herramientas: martillo, plomada, amarrador. Material: madera, clavos, alambre

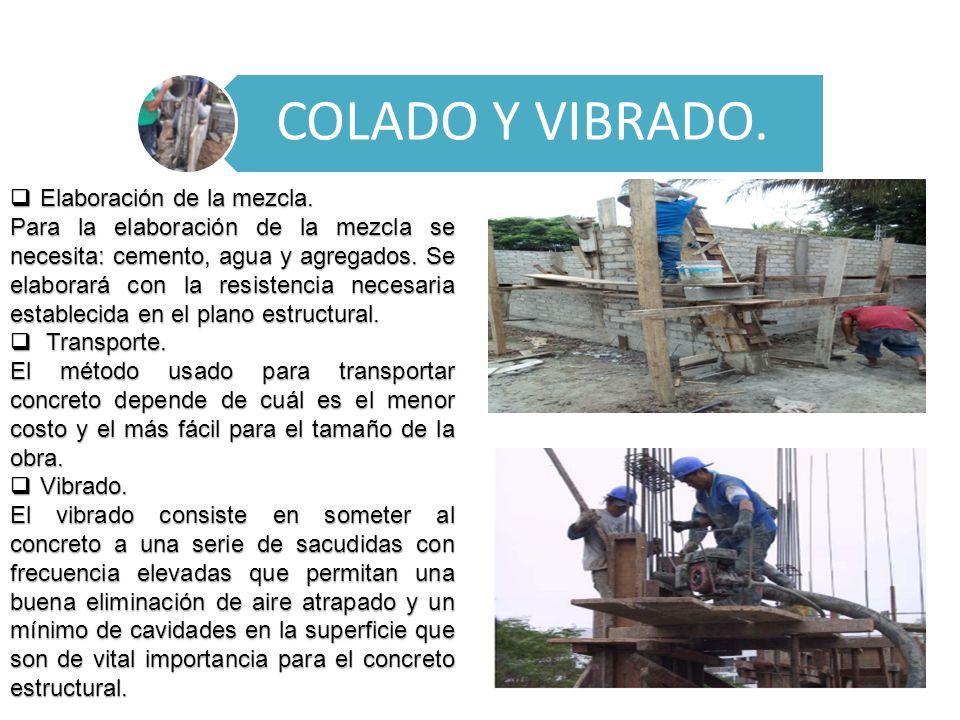

13 COLADO Y VIBRADO.  Elaboración de la mezcla. Para la elaboración de la mezcla se necesita: cemento, agua y agregados. Se elaborará con la resistencia necesaria establecida en el plano estructural.  Transporte. El método usado para transportar concreto depende de cuál es el menor costo y el más fácil para el tamaño de la obra.  Vibrado. El vibrado consiste en someter al concreto a una serie de sacudidas con frecuencia elevadas que permitan una buena eliminación de aire atrapado y un mínimo de cavidades en la superficie que son de vital importancia para el concreto estructural.

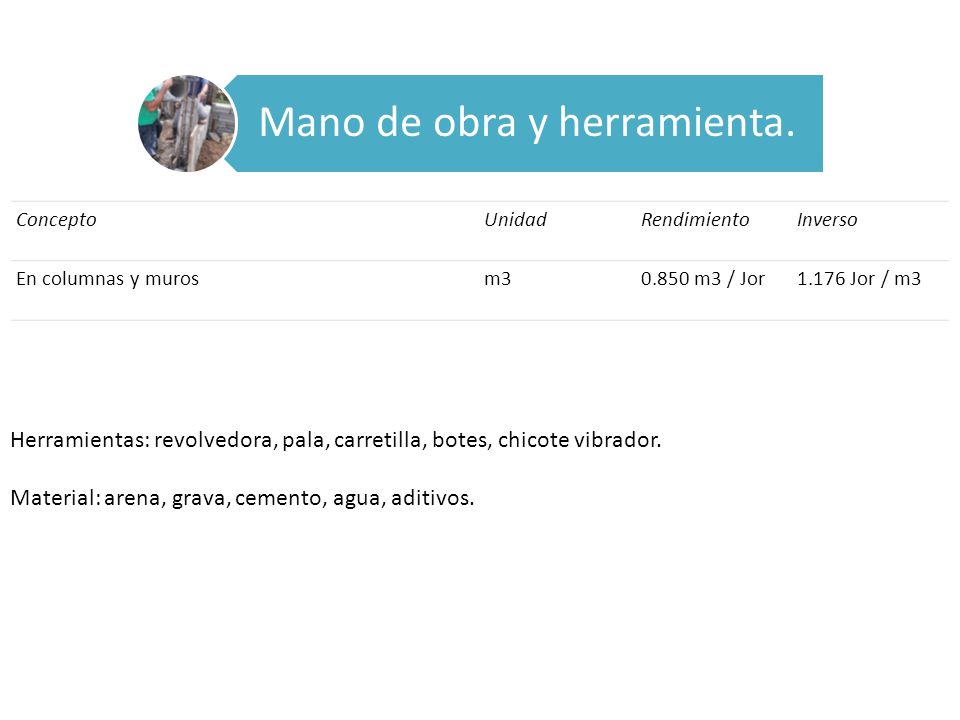

14 Mano de obra y herramienta. ConceptoUnidadRendimientoInverso En columnas y murosm30.850 m3 / Jor1.176 Jor / m3 Herramientas: revolvedora, pala, carretilla, botes, chicote vibrador. Material: arena, grava, cemento, agua, aditivos.

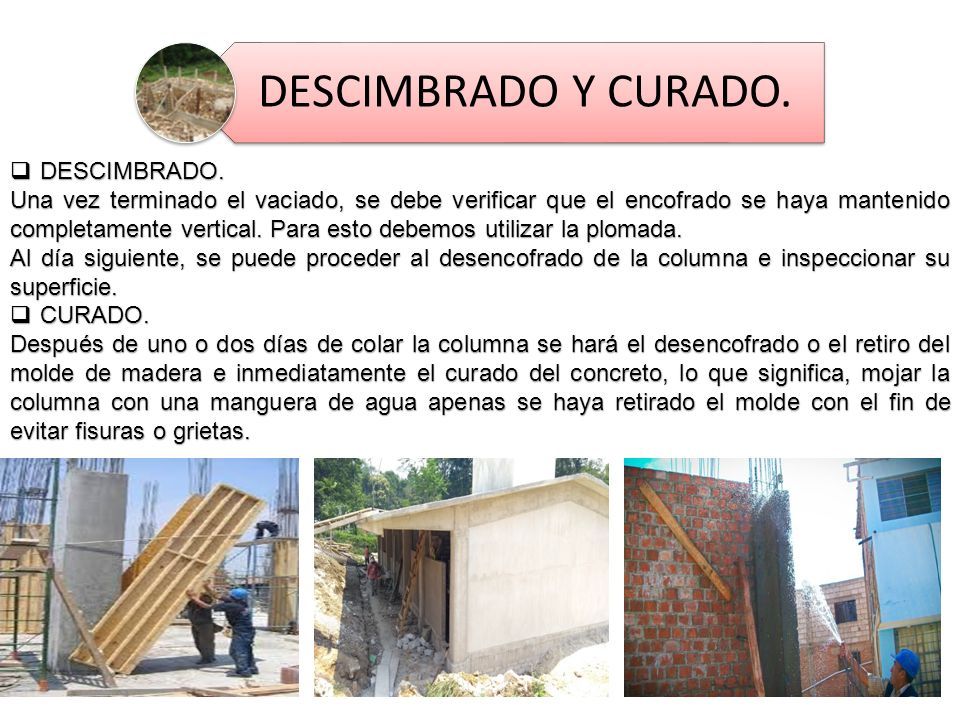

15 DESCIMBRADO Y CURADO.  DESCIMBRADO. Una vez terminado el vaciado, se debe verificar que el encofrado se haya mantenido completamente vertical. Para esto debemos utilizar la plomada. Al día siguiente, se puede proceder al desencofrado de la columna e inspeccionar su superficie.  CURADO. Después de uno o dos días de colar la columna se hará el desencofrado o el retiro del molde de madera e inmediatamente el curado del concreto, lo que significa, mojar la columna con una manguera de agua apenas se haya retirado el molde con el fin de evitar fisuras o grietas.

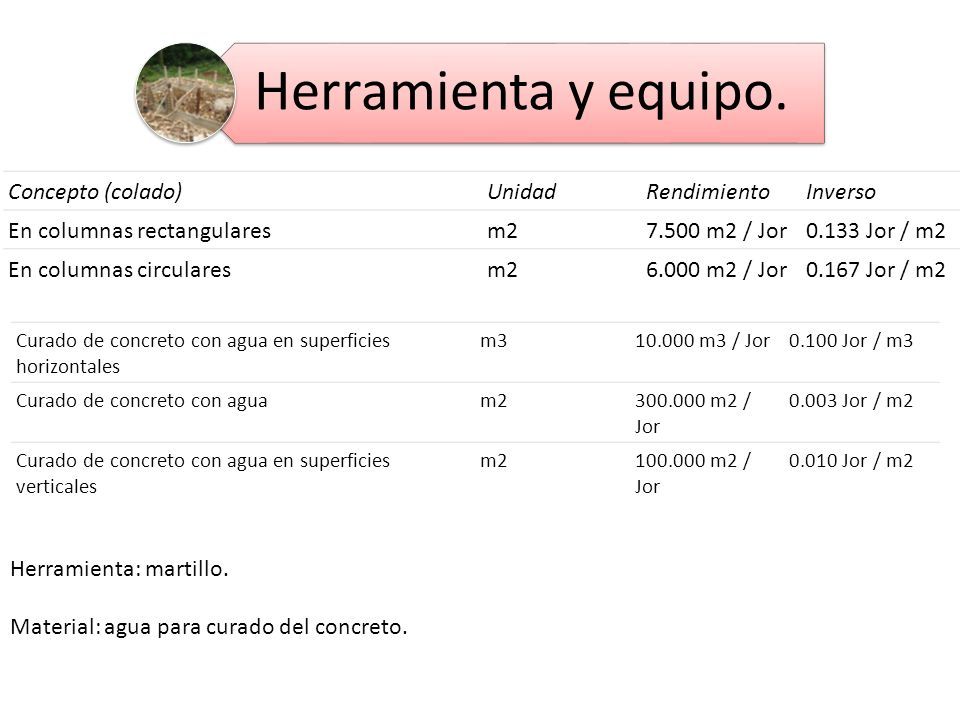

16 Herramienta y equipo. Curado de concreto con agua en superficies horizontales m310.000 m3 / Jor0.100 Jor / m3 Curado de concreto con aguam2300.000 m2 / Jor 0.003 Jor / m2 Curado de concreto con agua en superficies verticales m2100.000 m2 / Jor 0.010 Jor / m2 Concepto (colado)UnidadRendimientoInverso En columnas rectangularesm27.500 m2 / Jor0.133 Jor / m2 En columnas circularesm26.000 m2 / Jor0.167 Jor / m2 Herramienta: martillo. Material: agua para curado del concreto.

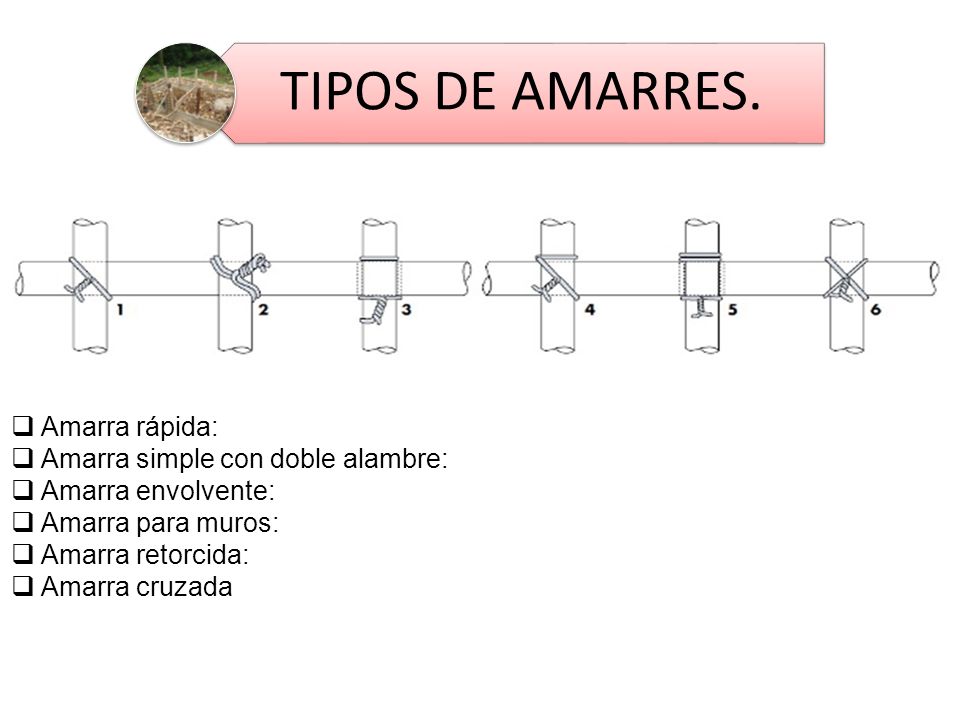

17 TIPOS DE AMARRES.  Amarra rápida:  Amarra simple con doble alambre:  Amarra envolvente:  Amarra para muros:  Amarra retorcida:  Amarra cruzada

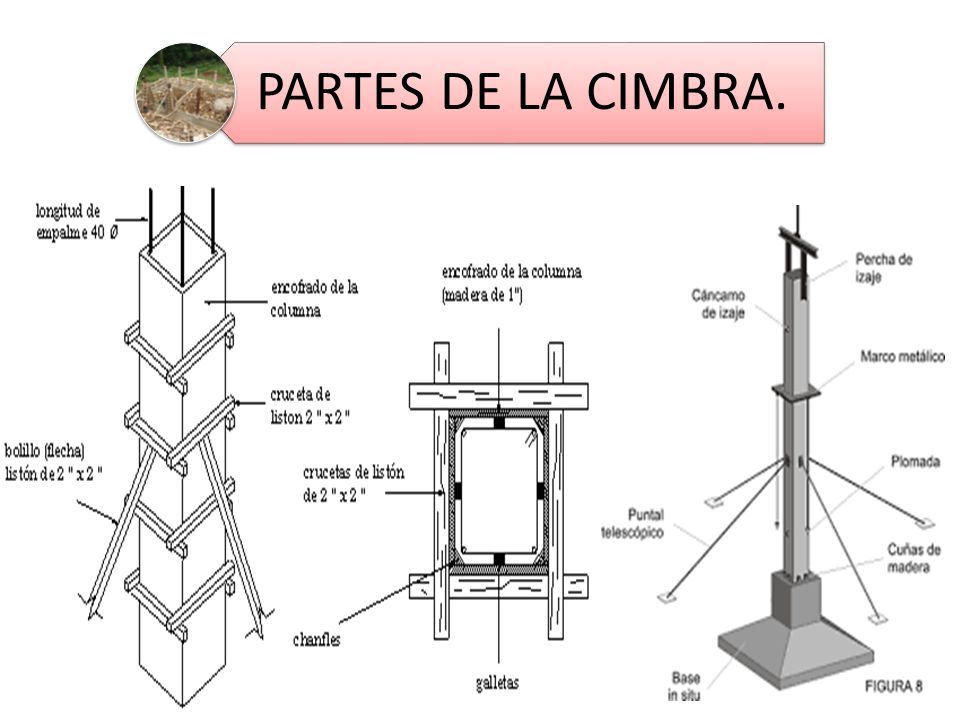

18 PARTES DE LA CIMBRA.

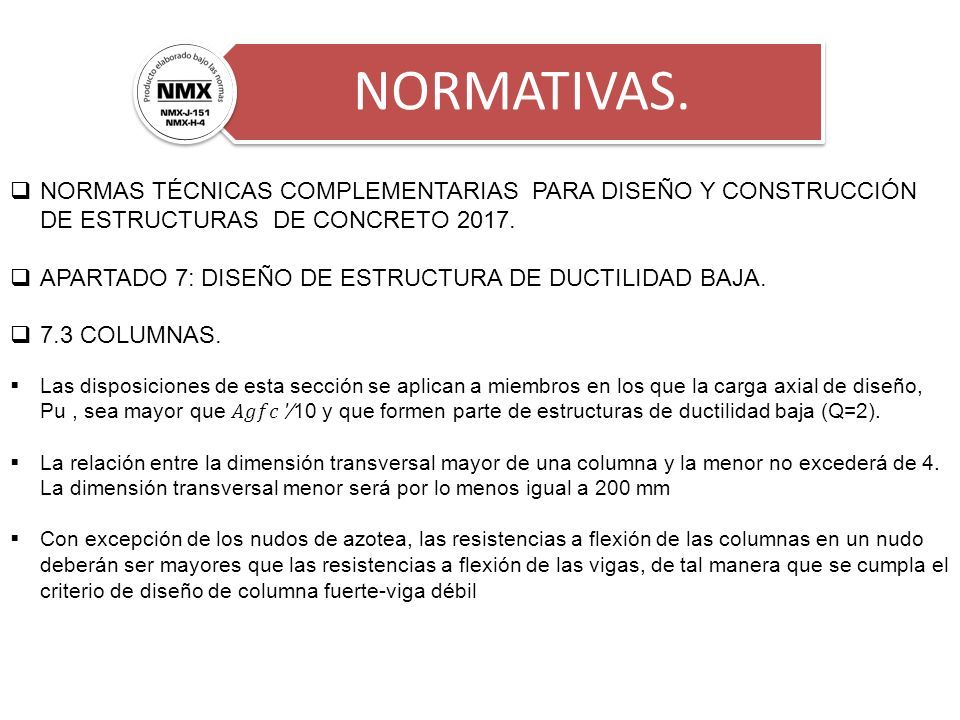

19 NORMATIVAS.  NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS DE CONCRETO 2017.  APARTADO 7: DISEÑO DE ESTRUCTURA DE DUCTILIDAD BAJA.  7.3 COLUMNAS.  Las disposiciones de esta sección se aplican a miembros en los que la carga axial de diseño, Pu, sea mayor que ′⁄10 y que formen parte de estructuras de ductilidad baja (Q=2).  La relación entre la dimensión transversal mayor de una columna y la menor no excederá de 4. La dimensión transversal menor será por lo menos igual a 200 mm  Con excepción de los nudos de azotea, las resistencias a flexión de las columnas en un nudo deberán ser mayores que las resistencias a flexión de las vigas, de tal manera que se cumpla el criterio de diseño de columna fuerte-viga débil

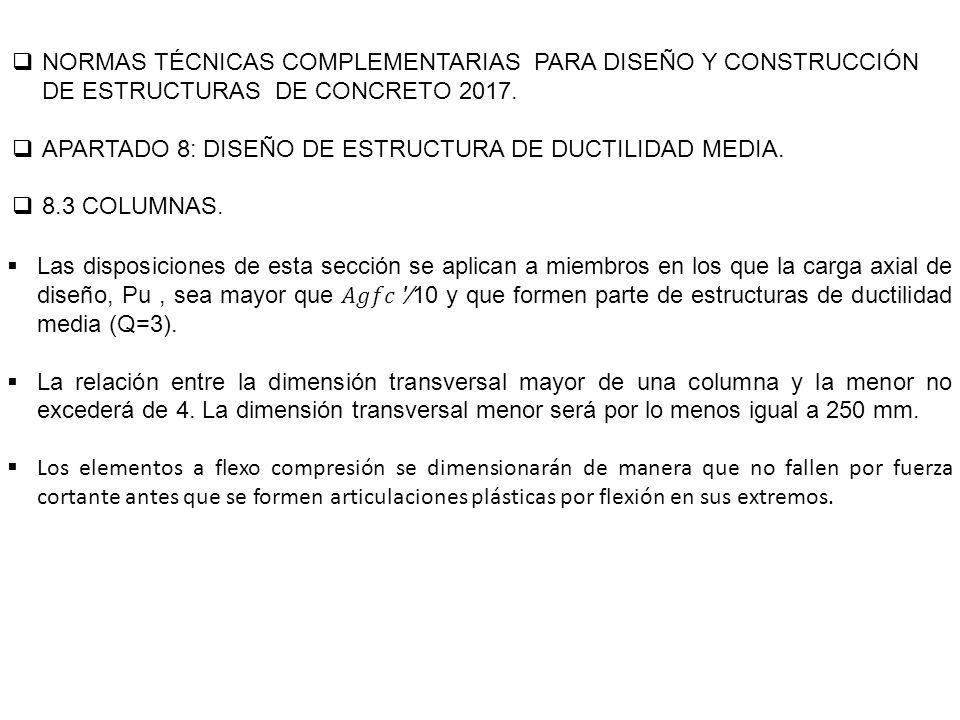

20  NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS DE CONCRETO 2017.  APARTADO 8: DISEÑO DE ESTRUCTURA DE DUCTILIDAD MEDIA.  8.3 COLUMNAS.  Las disposiciones de esta sección se aplican a miembros en los que la carga axial de diseño, Pu, sea mayor que ′⁄10 y que formen parte de estructuras de ductilidad media (Q=3).  La relación entre la dimensión transversal mayor de una columna y la menor no excederá de 4. La dimensión transversal menor será por lo menos igual a 250 mm.  Los elementos a flexo compresión se dimensionarán de manera que no fallen por fuerza cortante antes que se formen articulaciones plásticas por flexión en sus extremos.

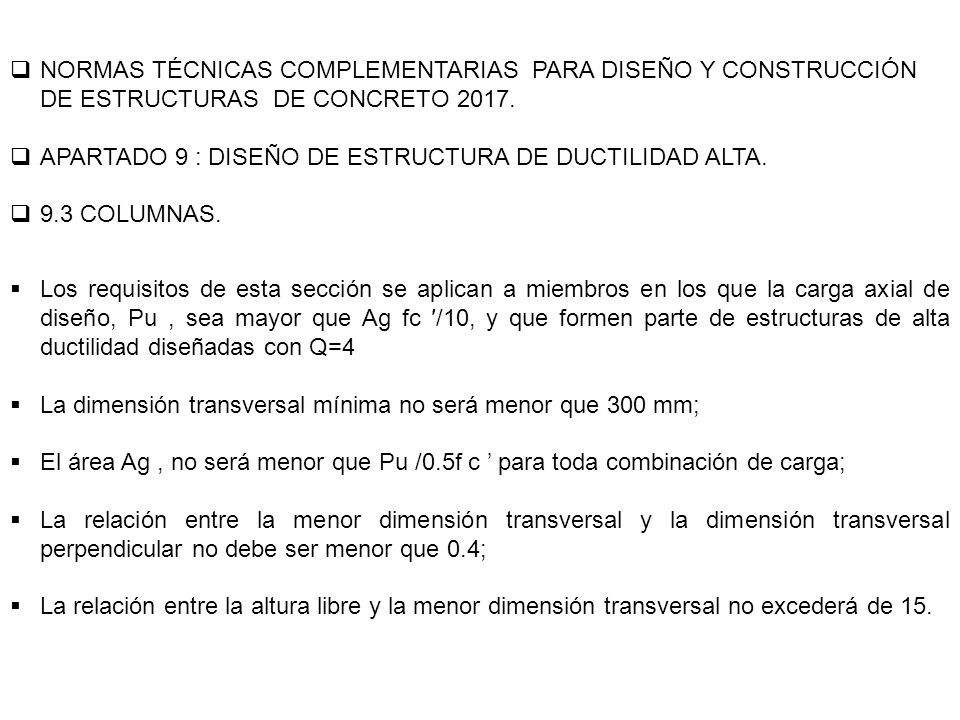

21  NORMAS TÉCNICAS COMPLEMENTARIAS PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS DE CONCRETO 2017.  APARTADO 9 : DISEÑO DE ESTRUCTURA DE DUCTILIDAD ALTA.  9.3 COLUMNAS.  Los requisitos de esta sección se aplican a miembros en los que la carga axial de diseño, Pu, sea mayor que Ag fc ′/10, y que formen parte de estructuras de alta ductilidad diseñadas con Q=4  La dimensión transversal mínima no será menor que 300 mm;  El área Ag, no será menor que Pu /0.5f c ’ para toda combinación de carga;  La relación entre la menor dimensión transversal y la dimensión transversal perpendicular no debe ser menor que 0.4;  La relación entre la altura libre y la menor dimensión transversal no excederá de 15.

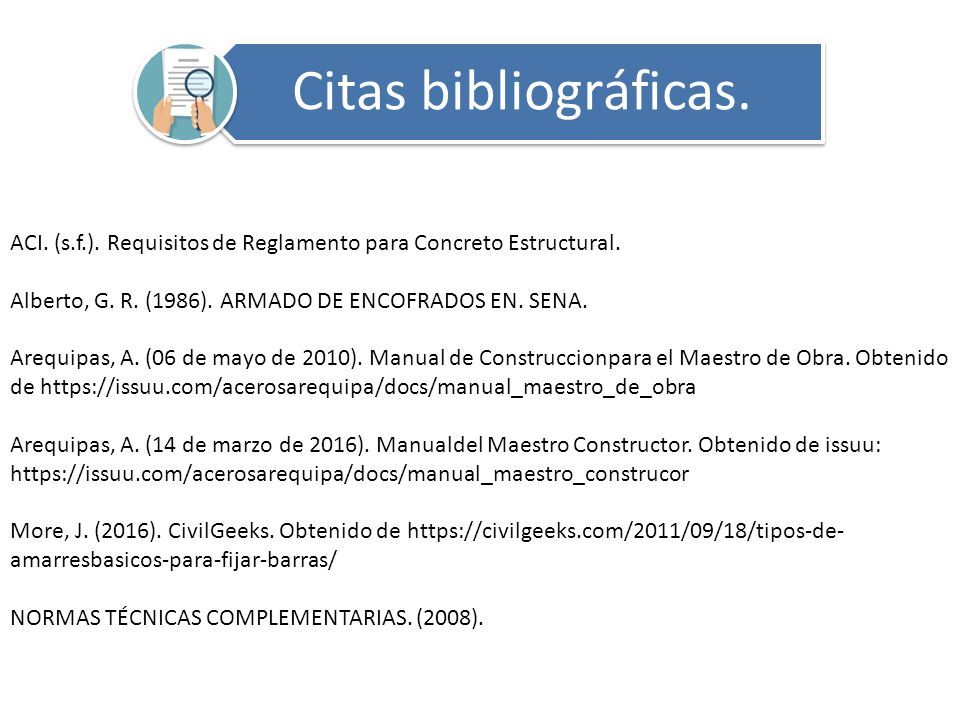

22 ACI. (s.f.). Requisitos de Reglamento para Concreto Estructural. Alberto, G. R. (1986). ARMADO DE ENCOFRADOS EN. SENA. Arequipas, A. (06 de mayo de 2010). Manual de Construccionpara el Maestro de Obra. Obtenido de https://issuu.com/acerosarequipa/docs/manual_maestro_de_obra Arequipas, A. (14 de marzo de 2016). Manualdel Maestro Constructor. Obtenido de issuu: https://issuu.com/acerosarequipa/docs/manual_maestro_construcor More, J. (2016). CivilGeeks. Obtenido de https://civilgeeks.com/2011/09/18/tipos-de- amarresbasicos-para-fijar-barras/ NORMAS TÉCNICAS COMPLEMENTARIAS. (2008). Citas bibliográficas.
