1 Elección de moldes para la ejecución de premoldeados

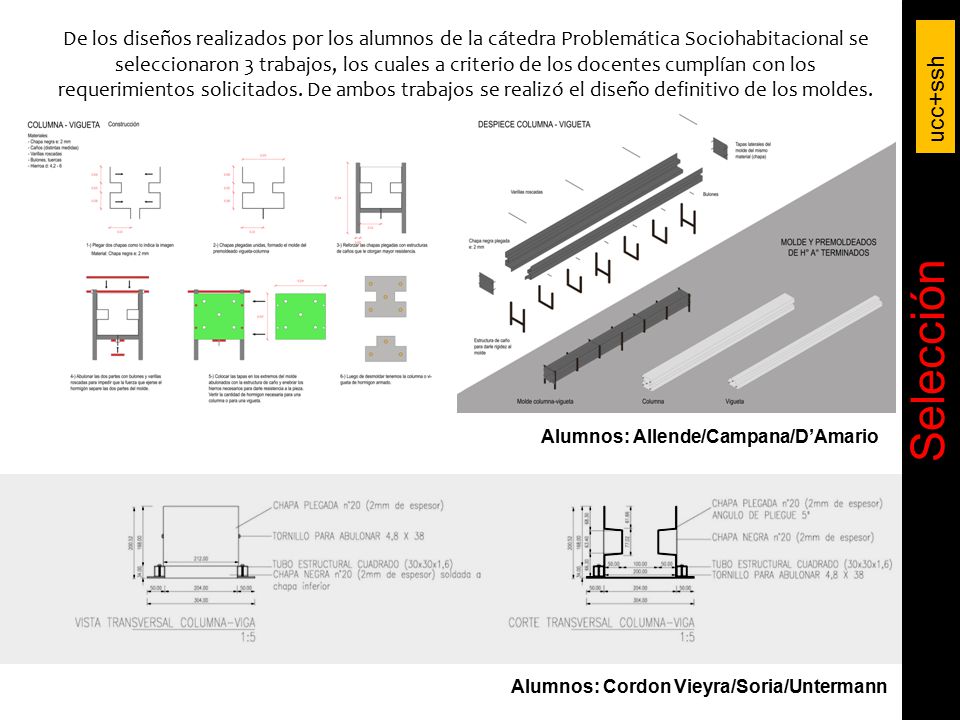

2 De los diseños realizados por los alumnos de la cátedra Problemática Sociohabitacional se seleccionaron 3 trabajos, los cuales a criterio de los docentes cumplían con los requerimientos solicitados. De ambos trabajos se realizó el diseño definitivo de los moldes. Selección Alumnos: Allende/Campana/D’Amario ucc+ssh Alumnos: Cordon Vieyra/Soria/Untermann

3 Selección ucc+ssh Alumnos: Allende/Campana/D’Amario Alumnos: Fillater/Peretti Placa Multiuso Viga-Columna

4 Moldes definitivos ucc+ssh

5 Moldes definitivos ucc+ssh

6 Moldes definitivos ucc+ssh

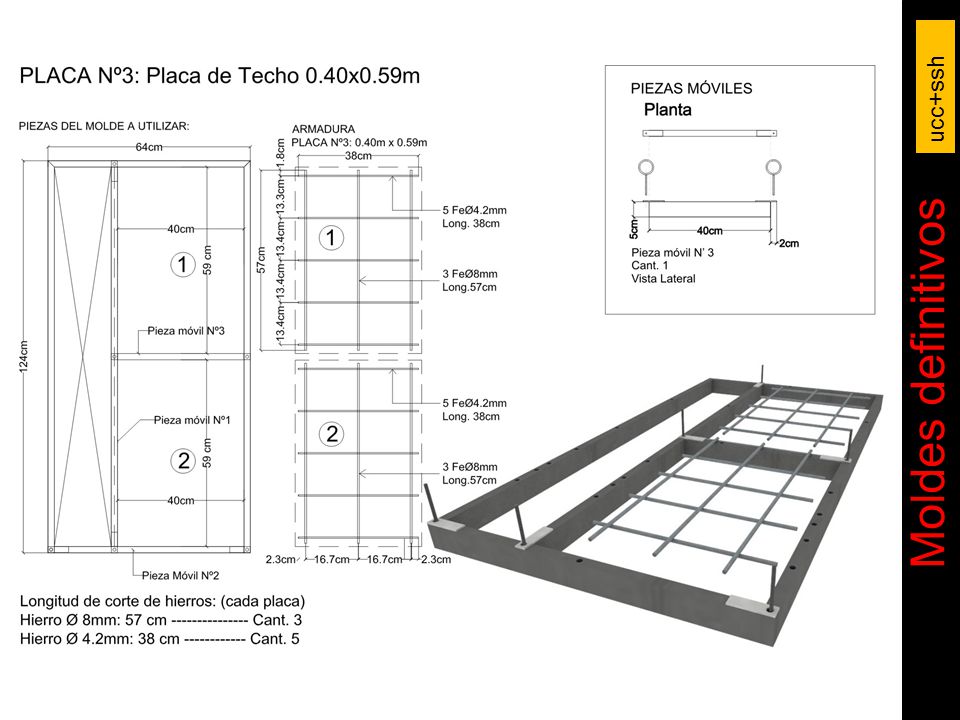

7 Moldes definitivos ucc+ssh

8 Moldes definitivos ucc+ssh

9 Armaduras ucc+ssh Para los premoldeados que necesiten mayor resistencia a deformaciones (tracciones),se utilizan armaduras de hierro de obra. Los hierros de obra se comercializan por barra de 12m (metro lineal) cuyo diámetro depende del cálculo estructural de cada pieza. También se utilizan mallas de alambre atadas o electro soldadas, mallas sintéticas, o las llamadas geotextiles. Cualquiera de ellas se comercializan en m2

10 Armaduras ucc+ssh Armaduras Doblado del Acero

11 Armaduras ucc+ssh DOBLADO DEL ACERO GANCHOS Y DOBLECES Las barras de acero se deben doblar por diferentes motivos, por ejemplo, para formar los estribos. Estos dobleces deben tener un diámetro adecuado para no dañar el acero Por esta razón, se especifica diámetros de doblez (D) mínimos que varían según se formen dobleces a 90º, 135º ó 180º.

12 Armaduras ucc+ssh DOBLADO DEL ACERO DIÁMETRO DE DOBLADO Para doblar correctamente la barra de hierro, el diámetro de doblado mínimo debe ser igual a 6 veces el díametro de la barra de hierro db= Diámetro de la barra de hierro. Para ambos casos: Barra de 6 mm= 36 mm Barra de 8 mm= 48 mm

13 DIÁMETRO DE DOBLADO DE BARRAS LONGITUDINALES Para reproducir estos diámetros de doblez cuando se está trabajando la barra de hierro, es necesario simplemente separar el tubo de doblado de la trampa una cierta medida que está indicada en la cuarta y quinta columna de la Tabla. Una vez que se ha dado la separación correspondiente, se procede a doblar la barra. db= Diámetro de la barra de hierro. L= Distancia del tubo a la trampa D=Diámetro de doblado Armaduras ucc+ssh

14 DIÁMETRO DE DOBLADO EN ESTRIBOS Cuando se doblan estribos tenemos dos casos : El doblez a 90º y el doblez a 135º. En la Tabla se indican los diámetros mínimos de doblado y las distancias entre tubo y trampa (L) para cada ángulo. Para doblar estribos el diámetro mínimo de doblado es 4 veces el diámetro de la barra (db). Armaduras ucc+ssh

15 El hierro de construcción no debe enderezarse después de haberse doblado. Si hay un error debe reemplazarse. El tubo y la trampa deben tener el tamaño correcto para que no ajuste la barra de hierro y permitan que éste se mueva libremente al doblarlo. ucc+ssh Gracias
