1 1 CORROSION DEGRADACION DEL MATERIAL POR REACCION CON EL MEDIO AMBIENTE

2 2 CORROSION ciclo de vida util HIERRO PROCESADO OXIDO DE HIERRO MINERAL DE HIERRO

3 3 CORROSION clasificación biologica mecanica quimica galvanica redox

4 4 CORROSION QUIMICA rapida : zinc en acido clorhidrico Zn++ 2e- H2 2H+ Cl- Solución de ácido clorhídrico

5 5 Fe Fe ---- Fe +2 + 2e - 4e - + O 2 + 2H + ------- 2H 2 O 2H + + 2e - ------- H 2 H2OH2O O2O2 CORROSION QUIMICA Corrosión química Proceso Redox A e- A B B A se oxida perdiendo electrones B se reduce ganando electrones Compuesto A oxidado Compuesto B reducido Elemento AElemento B Oxido reducción del hierro

6 6 CORROSION Corrosión electroquímica celda galvanica Potenciales standar

7 7 Corrosión electroquímica herrumbre

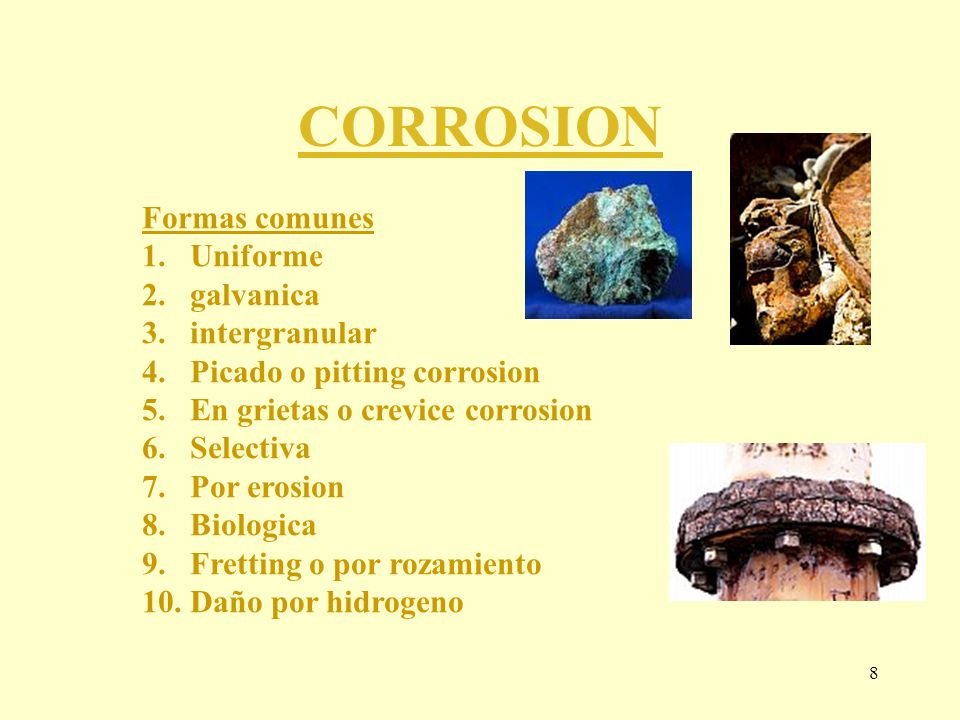

8 8 CORROSION Formas comunes 1.Uniforme 2.galvanica 3.intergranular 4.Picado o pitting corrosion 5.En grietas o crevice corrosion 6.Selectiva 7.Por erosion 8.Biologica 9.Fretting o por rozamiento 10.Daño por hidrogeno

9 9 CORROSION uniforme Puerta metalica Intercambiador de calor

10 10 CORROSION galvanica anodo e- Iones metalicos catodo

11 11 CORROSION galvanica Unión de metales con distinto potencial electroquímico

12 12 CORROSION intergranular Limite de grano Microfotografia intergranular

13 13 CORROSION pitting La corrosión superficial avanza hacia el interior del metal Aumenta la concentración de iones metálicos dentro de la picadura. Aumenta la concentración de cloruros metálicos que promueven la concentracion de iones Hidrogeno y la acides del medio

14 14 CORROSION pitting Corrosión externa por picadura Corrosión interna por picadura en cañería de agua

15 15 CORROSION crevice o rendijas Espacio entre bridas Material poroso

16 16 CORROSION crevice o rendijas Bridas y juntas

17 17 CORROSION selectiva Deposito de cristales de cobre Capa de oxido Zona esponjosa dezinficacion desniquelacion Porosidad resultante

18 18 CORROSION erosion

19 19 CORROSION erosion Corrosión en codo de cañería por erosión

20 20 CORROSION erosion Explosión en planta de-etanizadora de Malasia por erosión en cañería

21 21 CORROSION erosion Cavitacion - P+ P + P 123 4 FLUIDO METAL 1 presión disminuye formando burbujas 2 presión en aumento 3 mayor presión 4 La burbuja implosión creando un micro jet de hasta 500 bar. que desprende partículas del metal

22 22 CORROSION erosión cavitacion Corrosion en alabes de bombas

23 23 CORROSION erosión cavitacion Turbina de bomba de ácido nítrico Turbina de inoxidable cavitación por baja presión de succión

24 24 CORROSION erosion por Fretting Corrosion en buje Corrosion por friccion

25 25 CORROSION biologica Bacterias desulfovibrio Colonia de bacterias

26 26 CORROSION biologica Agua tratada con biocidas no forma corrosion Caño obturado por colonia de bacterias

27 27 CORROSION daño por Hidrogeno Ampollas de metano en chimenea Ampollas de Hidrogeno
