1 ACCESO POR CABLE (LÍNEA DE VIDA VERTICAL) MARISOL HENAO MORALES FEYDER HAWER ARENAS

2 ACCESO POR CABLE (LÍNEA DE VIDA VERTICAL) Esta técnica es utilizada para acceder a un lugar especifico y poder realizar un determinado trabajo, utilizando cables de acero con alma de acero, cuerdas sintéticas y rieles u otros materiales que protejan al trabajador en su desplazamiento vertical anclajes, (EPCC o sistemas antiácidas). Dichas líneas de vida podrán ser fijas o portátiles.

3 LÍNEA DE VIDA FIJA VERTICAL Este tipo de línea de vida debe ser instalada en escaleras verticales que superen los 4,50 MTS sobre en nivel inferior, debe contar con absorvedor de impacto en la parte superior, y ser diseñada por personal calificado e instalada por personal certificado y solo debe ser utilizada por una persona a la vez, a demás su composición debe ser de cuerda, carril o cable de acero, para su utilización es de uso obligatorio el arnés antiácidas. La línea de vida de carril va fija a la estructura mientras que la línea de vida en cable cuelga de un anclaje.

4 LINEA DE VIDA VERTICAL FIJA EN CABLE DE ACERO Características: Anclaje superior con amortiguador (el cable alojado dentro del cilindro es de diferente color) se debe fijar en los últimos dos peldaños de la escalera. Soporte intermedio ( se instalan cada 10 Mts a lo largo de la escalera). Soporte inferior (se coloca en el peldaño inferior). Cable de acero de 8mm de diámetro. Guardacabo. Grampa prensacable (2 unidades). LÍNEA DE VIDA FIJA VERTICAL

5 DETALLE ABSORVEDOR DE ENERGÍA

6 LÍNEA DE VIDA PORTÁTIL VERTICAL Este tipo de línea de vida debe ser en cuerdas de poliamida o cable de acero de diámetro nominal entre 5/16’’ (7,9 mm) a 3.8’’ (9,5mm) que cumplan con la resistencia mínima de 5000 Lb (22,2 Kilonewtons – 2,272 Kg). Debe ser instalada en puntos de anclaje que soporten al menos 5000 Lb por persona.

7 Los elementos o equipos de las líneas de vida vertical deben ser compatibles entre si (no necesariamente la misma marca). Conectores dependiendo la tarea a realizar, se deben seleccionar conforme a la siguiente clasificación: 1. Ganchos de seguridad (permite unir el arnés al punto de anclaje) 2. Mosquetones: deben tener cierre automático y fabricados en acero (el uso de mosquetones roscados queda prohibido contra caídas). 3. Conectores de posicionamiento (eslinga, mosquetones de gran apertura). LÍNEA DE VIDA PORTÁTIL VERTICAL

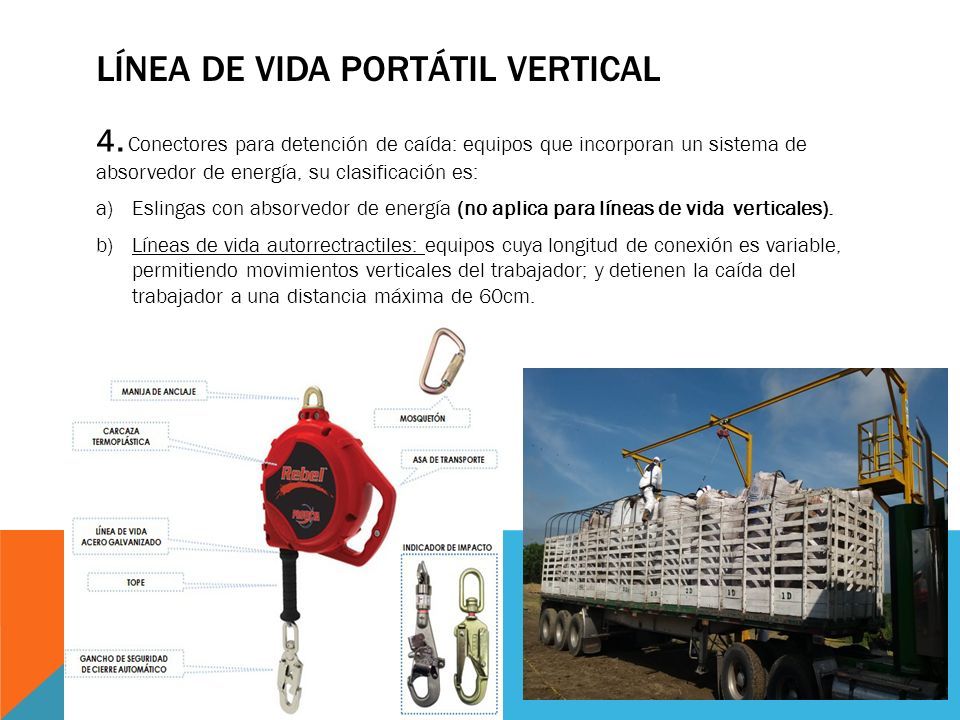

8 4. Conectores para detención de caída: equipos que incorporan un sistema de absorvedor de energía, su clasificación es: a)Eslingas con absorvedor de energía (no aplica para líneas de vida verticales). b)Líneas de vida autorrectractiles: equipos cuya longitud de conexión es variable, permitiendo movimientos verticales del trabajador; y detienen la caída del trabajador a una distancia máxima de 60cm. LÍNEA DE VIDA PORTÁTIL VERTICAL

9 5. Conectores para transito vertical o frenos: aplican exclusivamente sobre líneas de vida vertical y se clasifican en: a)Frenos para líneas de vida fijas: deben ser compatibles con el diseño y diámetro y para su conexión al arnés deben contar con gancho de doble seguro o mosquetón de cierre automático. b)Frenos para líneas de vida portátiles: debe garantizar compatibilidad con los diámetros de línea de vida vertical, deben contar con gancho de doble seguro o mosquetón de cierre automático. LÍNEA DE VIDA PORTÁTIL VERTICAL FRENO DE LÍNEA DE VIDA PORTATIL (SOGA) FRENO DE LÍNEA DE VIDA FIJA (CABLE DE ACERO) Ajuste manual. Resistente a una tensión de caída de 900 Lb. Capacidad 100 Kg. Carga máxima de ruptura 3600Lb. Apertura con bisagra. Capacidad 100 Kg.

10 LÍNEA DE VIDA HORIZONTAL FIJA 6. Son aquellas que se encuentran debidamente ancladas a una determinada estructura, fabricada en cable de acero o rieles metálicos y según su longitud, se soporta por puntos de anclaje intermedios; debe ser diseñada y instalada por una persona calificada. Los ángulos estructurales determinan si se requiere de sistema absorbentes de energía. Anclaje estructural : Elemento o conjunto de elementos fij ado s a una estructura de forma permanente al que es posible sujetar un dispositivo de anclaje o un equipo de protección individual contra caídas.

11 LÍNEA DE VIDA HORIZONTAL FIJA 7. Línea de anclaje flexible : Línea flexible situada entre anclajes de extremidad, a la que es posible sujetar un equipo de protección individual contra caídas. Anclaje estructural : Elemento o conjunto de elementos fijados a una estructura de forma permanente al que es posible sujetar un dispositivo de anclaje o un equipo de protección individual contra caídas. Anclaje de extremidad : Elemento que conecta el extremo de la línea de anclaje a la estructura. Anclaje intermedio : Elemento situado entre los anclajes de extremidad que conecta una línea de anclaje a la estructura. Permiten reducir la flecha y la tensión de la línea en caso de caída.

12 LÍNEA DE VIDA HORIZONTAL MÓVILES 8. Son elaborados en cuerda o cable de acero, con sistemas absorbentes de choque, conectores en sus extremos, un sistema tensionador y dos bandas de anclaje tipo Tie Off; estas se instalan entre dos puntos de comprobada resistencia. Sistema de protección contra caídas que permite al usuario desplazarse de forma horizontal del cable estando siempre unido a esta por medio de una absorbedor de energía, el cual se activa en caída.

13 CABLES DE ACERO 9. un cable de acero es un tipo de cable mecánico formado por un conjunto de alambres de acero o hilos de hierro que forman un cuerpo único como elemento de trabajo. Estos alambres pueden estar enrollados de forma helicoidal en una o más capas, generalmente alrededor de un alambre central, formando los cables espirales.

14 ELEMENTOS DE PROTECCIÓN PERSONAL 10. Conjunto de acciones individuales o colectivas que se implementan para detener la caída de personas y objetos una vez ocurra o para mitigar sus consecuencias.

15 Muchas gracias
