1 TEXTURA Y ESTRUCTURA

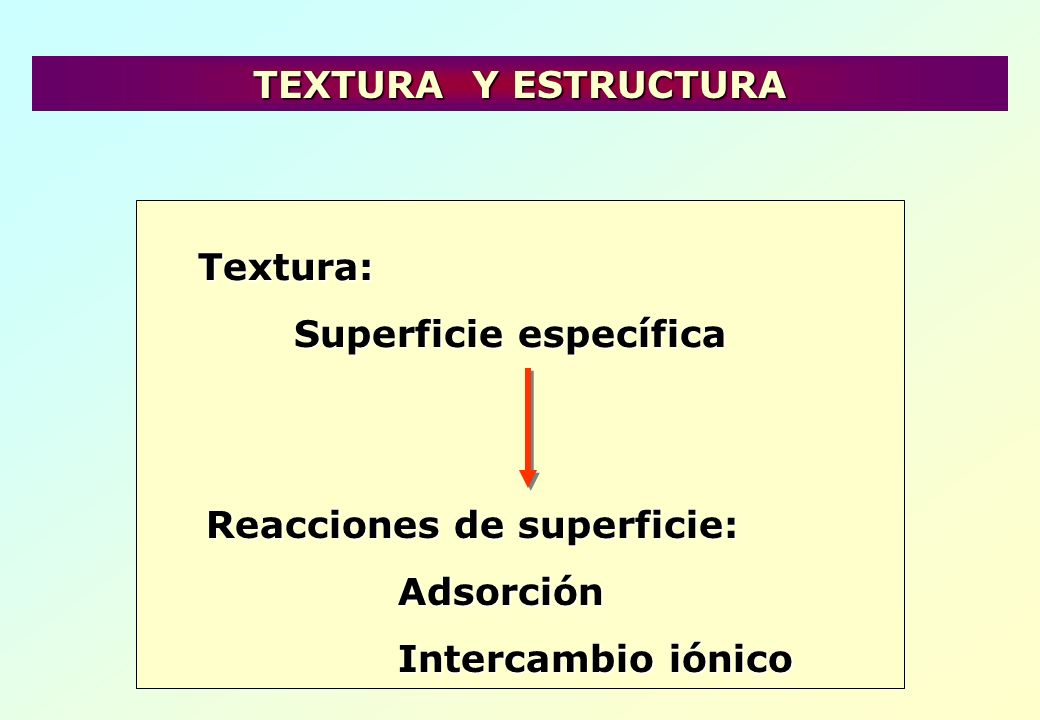

2 Textura: Superficie específica Reacciones de superficie: Adsorción Intercambio iónico

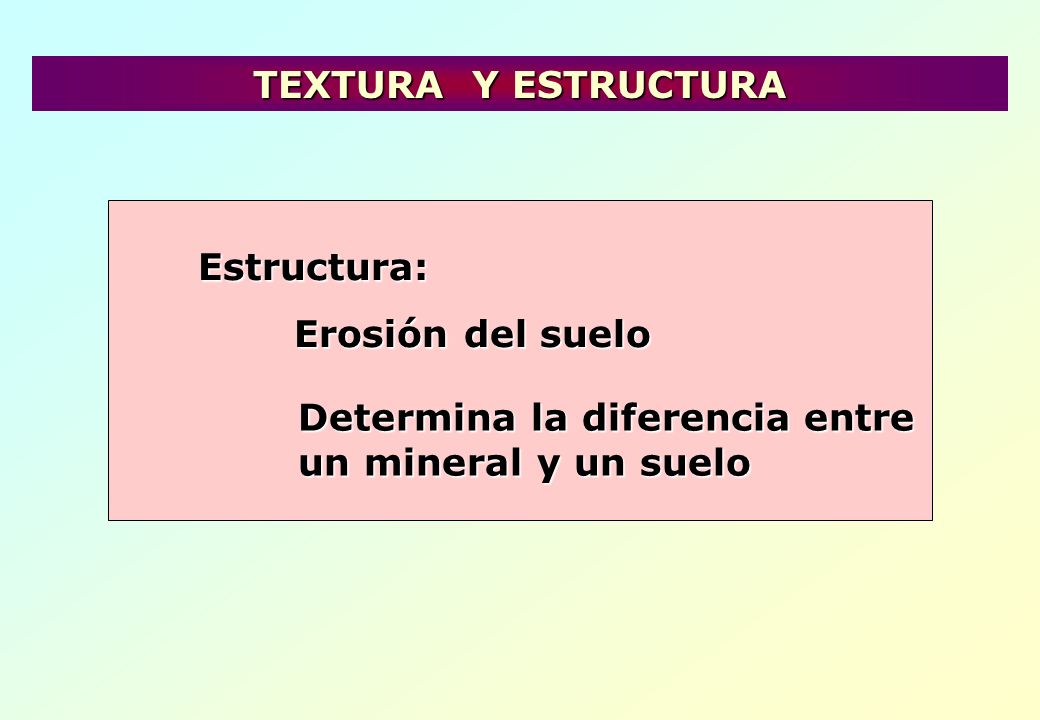

3 Estructura: Erosión del suelo Determina la diferencia entre un mineral y un suelo TEXTURA Y ESTRUCTURA

4 Ambas: Porosidad Aireación Inflitración TEXTURA Y ESTRUCTURA

5 TEXTURA

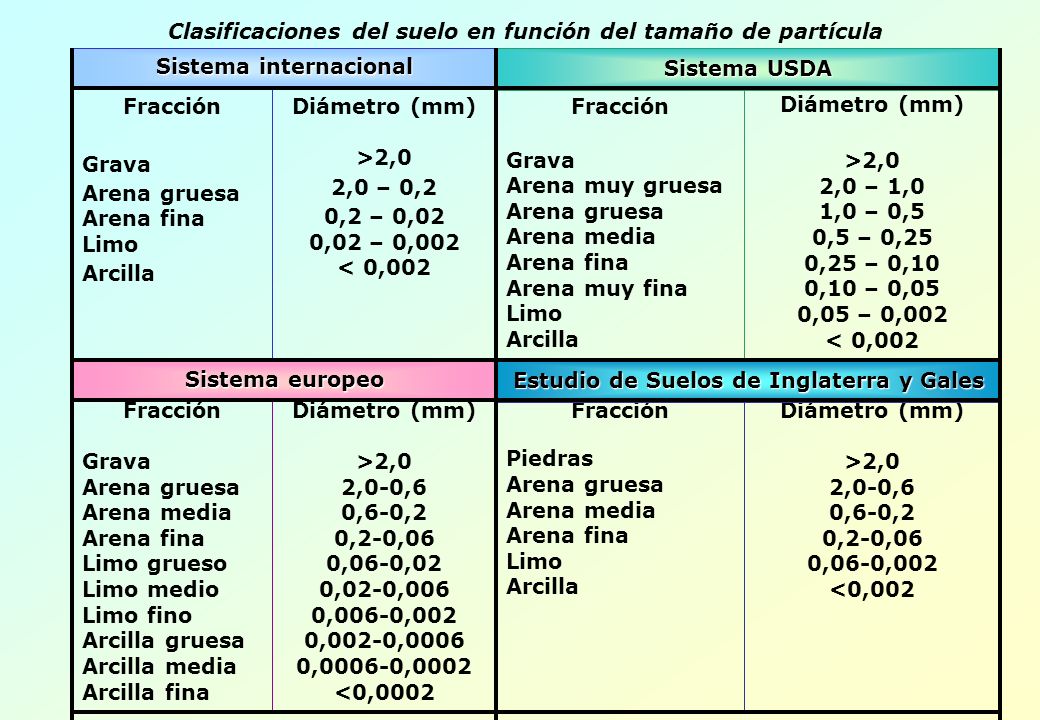

6 Fracción Grava Arena gruesa Arena fina Limo Arcilla Diámetro (mm) >2,0 2,0 – 0,2 0,2 – 0,02 0,02 – 0,002 < 0,002 Fracción Grava Arena muy gruesa Arena gruesa Arena media Arena fina Arena muy fina Limo Arcilla Diámetro (mm) >2,0 2,0 – 1,0 1,0 – 0,5 0,5 – 0,25 0,25 – 0,10 0,10 – 0,05 0,05 – 0,002 < 0,002 Fracción Grava Arena gruesa Arena media Arena fina Limo grueso Limo medio Limo fino Arcilla gruesa Arcilla media Arcilla fina Diámetro (mm) >2,0 2,0-0,6 0,6-0,2 0,2-0,06 0,06-0,02 0,02-0,006 0,006-0,002 0,002-0,0006 0,0006-0,0002 <0,0002 Fracción Piedras Arena gruesa Arena media Arena fina Limo Arcilla Diámetro (mm) >2,0 2,0-0,6 0,6-0,2 0,2-0,06 0,06-0,002 <0,002 Sistema internacional Sistema USDA Sistema europeo Estudio de Suelos de Inglaterra y Gales Clasificaciones del suelo en función del tamaño de partícula

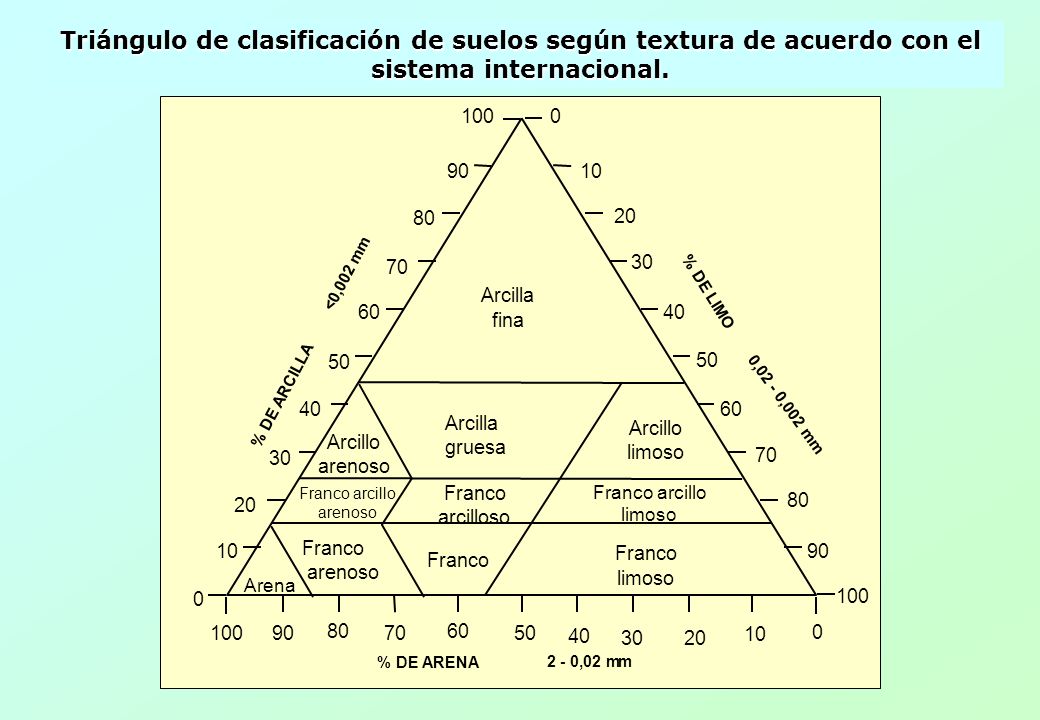

7 0100 % DE ARENA 10 20 30 40 50 60 70 80 90 % DE LIMO % DE ARCILLA <0,002 mm Arcilla fina Arcillo limoso Franco arcillo limoso Franco limoso Franco arcilloso Franco Arcillo arenoso Franco arcillo arenoso Franco arenoso Arena 2 - 0,02 mm 0,02 - 0,002 mm Arcilla gruesa 0 0 100 Triángulo de clasificación de suelos según textura de acuerdo con el sistema internacional.

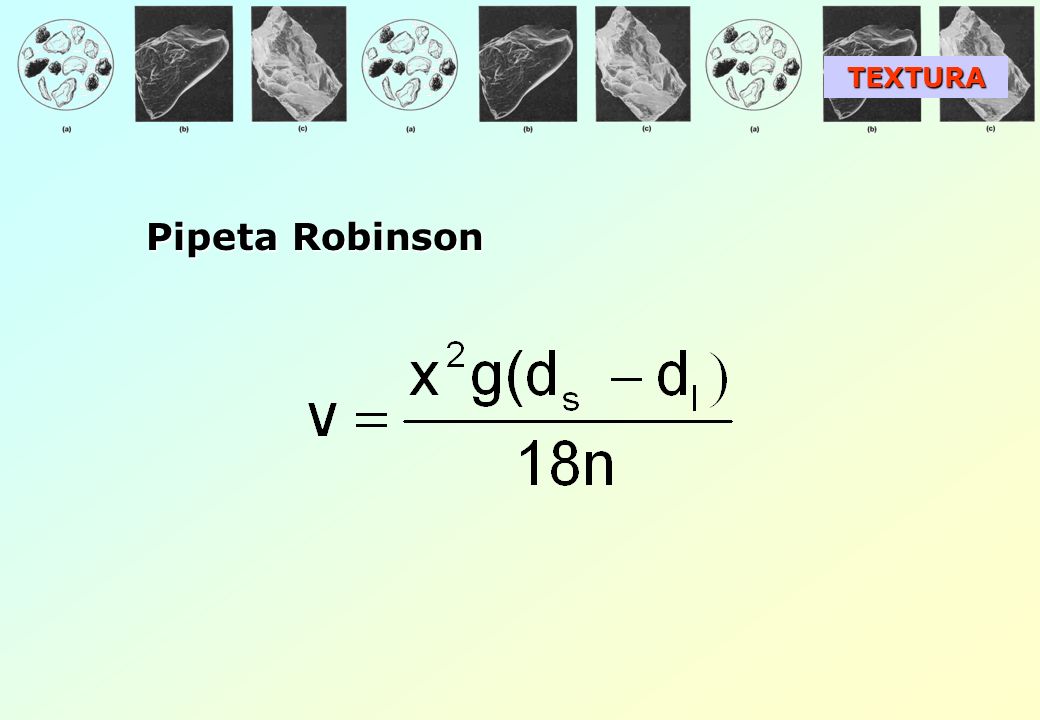

8 TEXTURA Pipeta Robinson

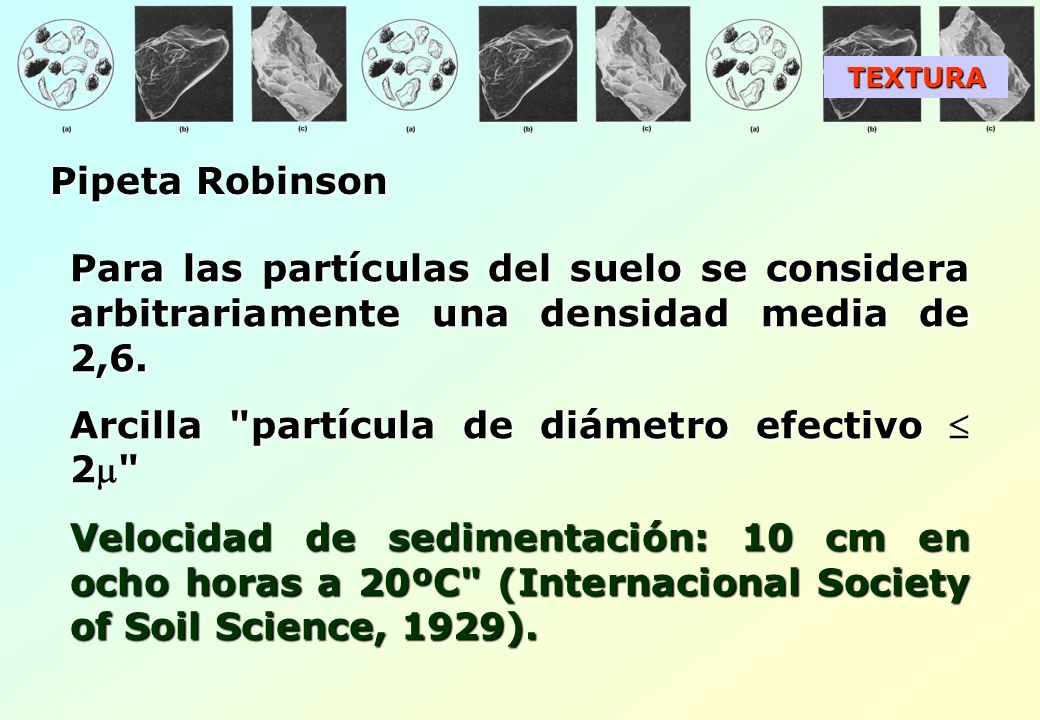

9 TEXTURA Para las partículas del suelo se considera arbitrariamente una densidad media de 2,6. Arcilla "partícula de diámetro efectivo  2" Velocidad de sedimentación: 10 cm en ocho horas a 20ºC" (Internacional Society of Soil Science, 1929).

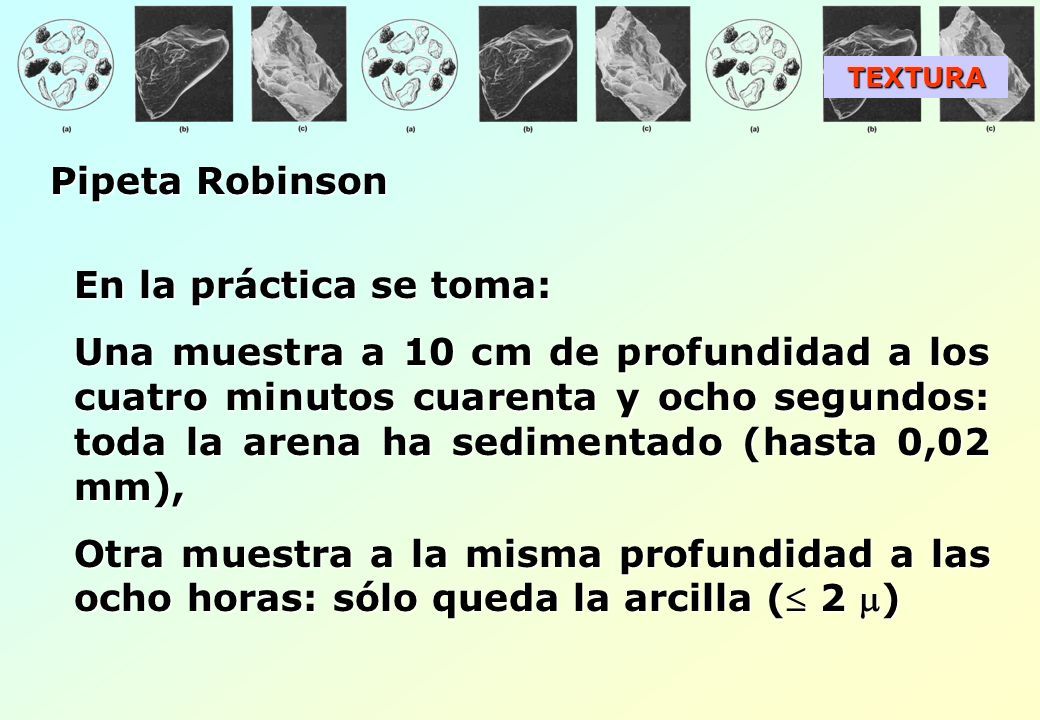

10 TEXTURA Pipeta Robinson En la práctica se toma: Una muestra a 10 cm de profundidad a los cuatro minutos cuarenta y ocho segundos: toda la arena ha sedimentado (hasta 0,02 mm), Otra muestra a la misma profundidad a las ocho horas: sólo queda la arcilla ( 2 )

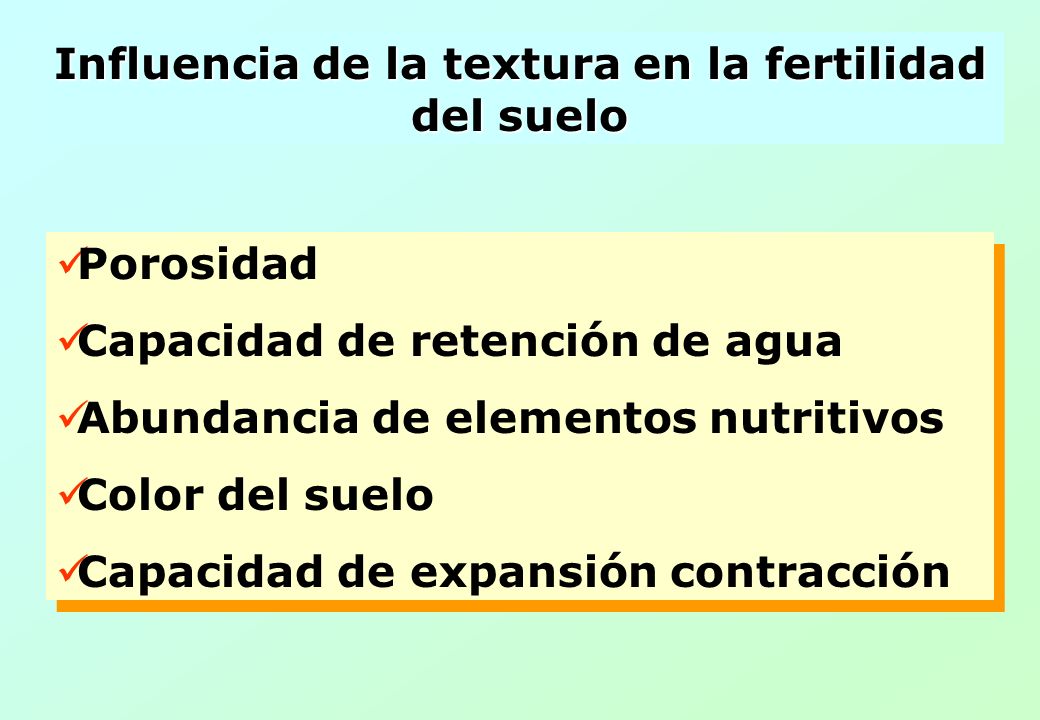

11 Influencia de la textura en la fertilidad del suelo Porosidad Capacidad de retención de agua Abundancia de elementos nutritivos Color del suelo Capacidad de expansión contracción Porosidad Capacidad de retención de agua Abundancia de elementos nutritivos Color del suelo Capacidad de expansión contracción

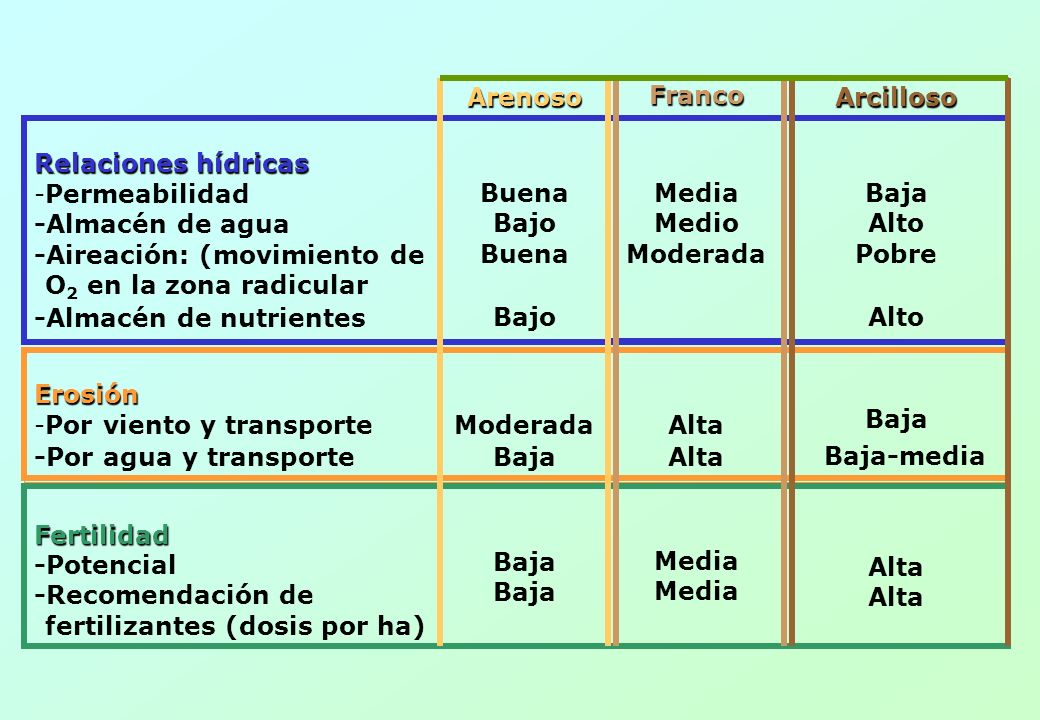

12 Relaciones hídricas -Permeabilidad -Almacén de agua -Aireación: (movimiento de O 2 en la zona radicular -Almacén de nutrientes Erosión -Por viento y transporte -Por agua y transporte Fertilidad -Potencial -Recomendación de fertilizantes (dosis por ha) Buena Bajo Buena Bajo Media Medio Moderada Baja Alto Pobre Alto Arenoso Franco Arcilloso Moderada Baja Alta Baja Baja-media Alta Media Baja

13 ESTRUCTURA

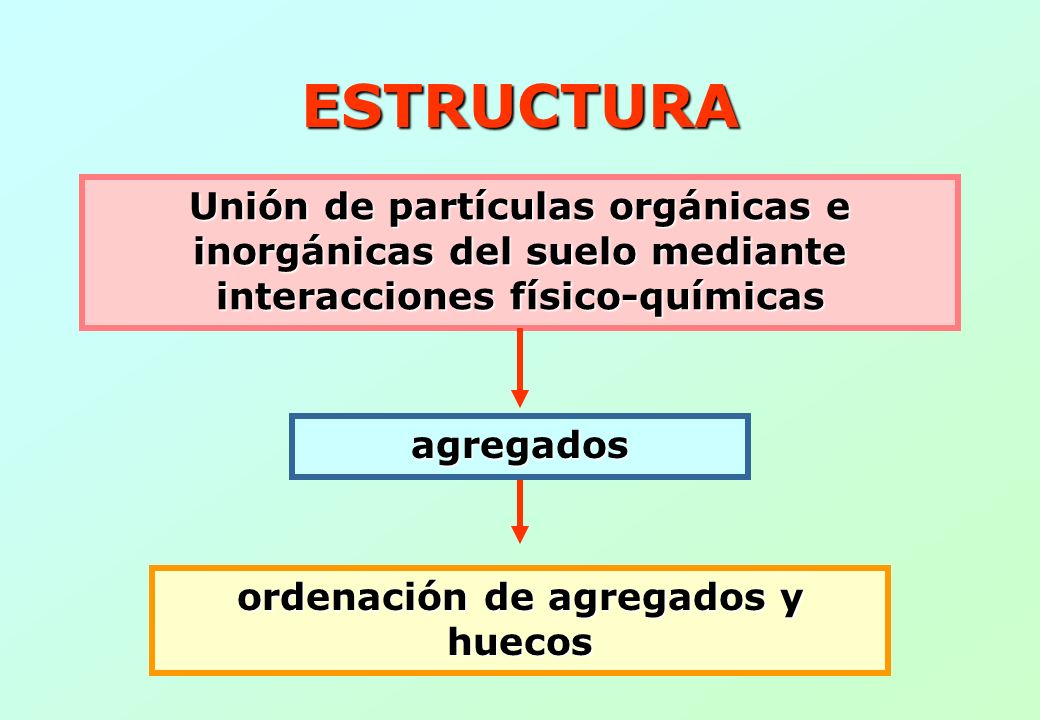

14 ESTRUCTURA Unión de partículas orgánicas e inorgánicas del suelo mediante interacciones físico-químicas agregados ordenación de agregados y huecos

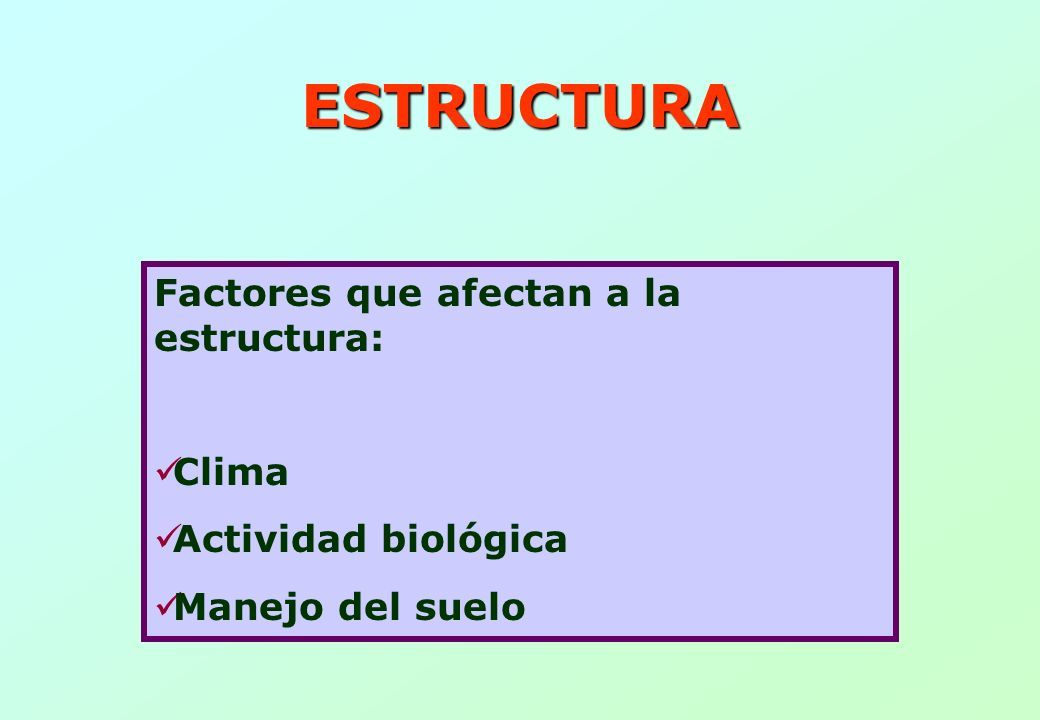

15 ESTRUCTURA Factores que afectan a la estructura: Clima Actividad biológica Manejo del suelo

16 TIPOS DE ESTRUCTURA

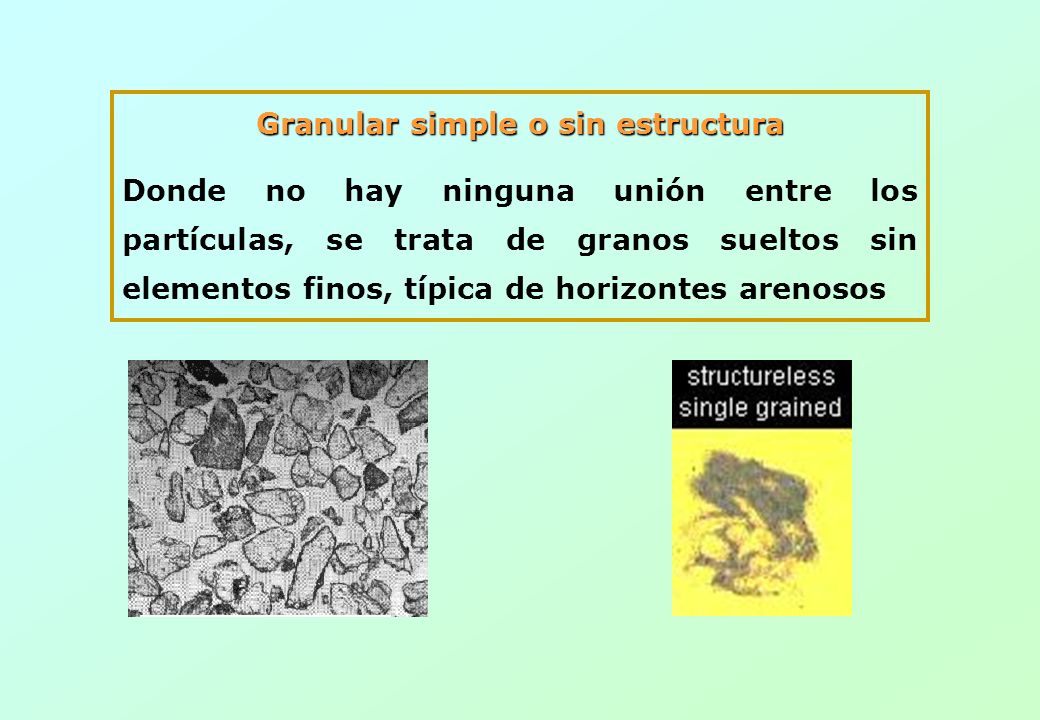

17 Granular simple o sin estructura Donde no hay ninguna unión entre los partículas, se trata de granos sueltos sin elementos finos, típica de horizontes arenosos

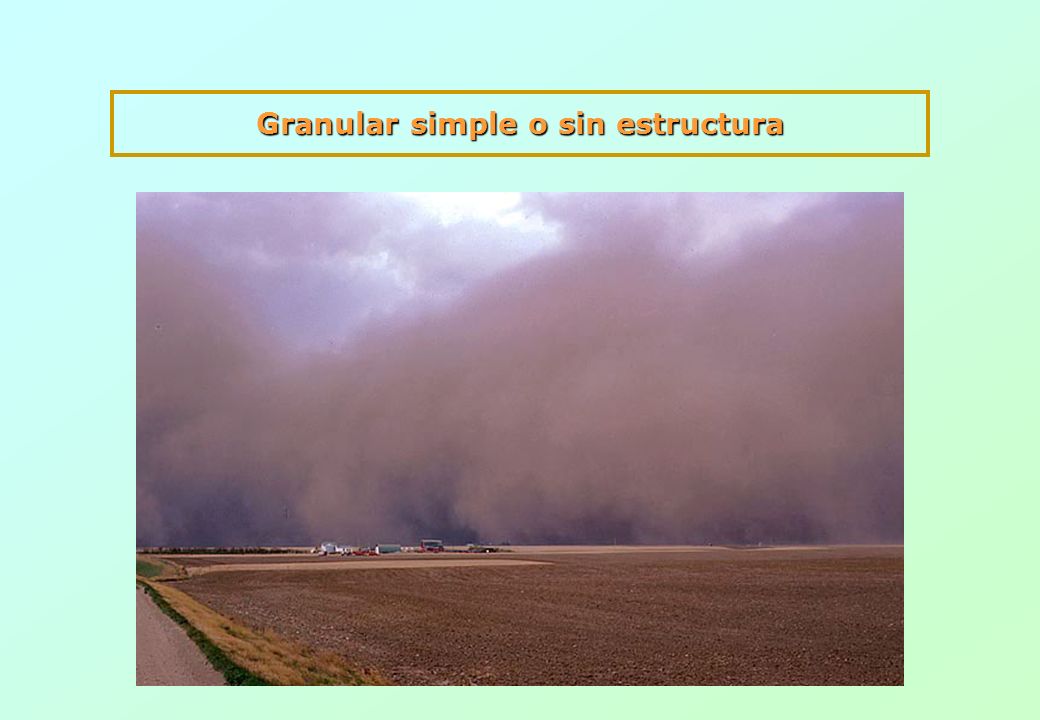

18 Granular simple o sin estructura

19

20 Maciza o estructura continua cuando el suelo aparece como un bloque compacto.

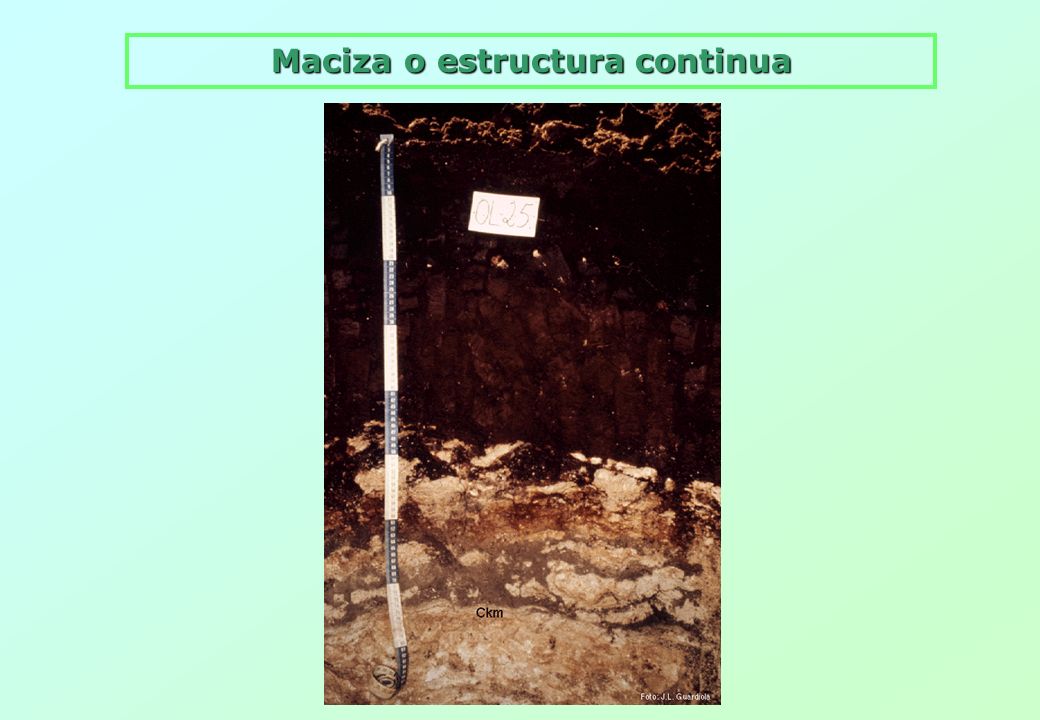

21 Maciza o estructura continua

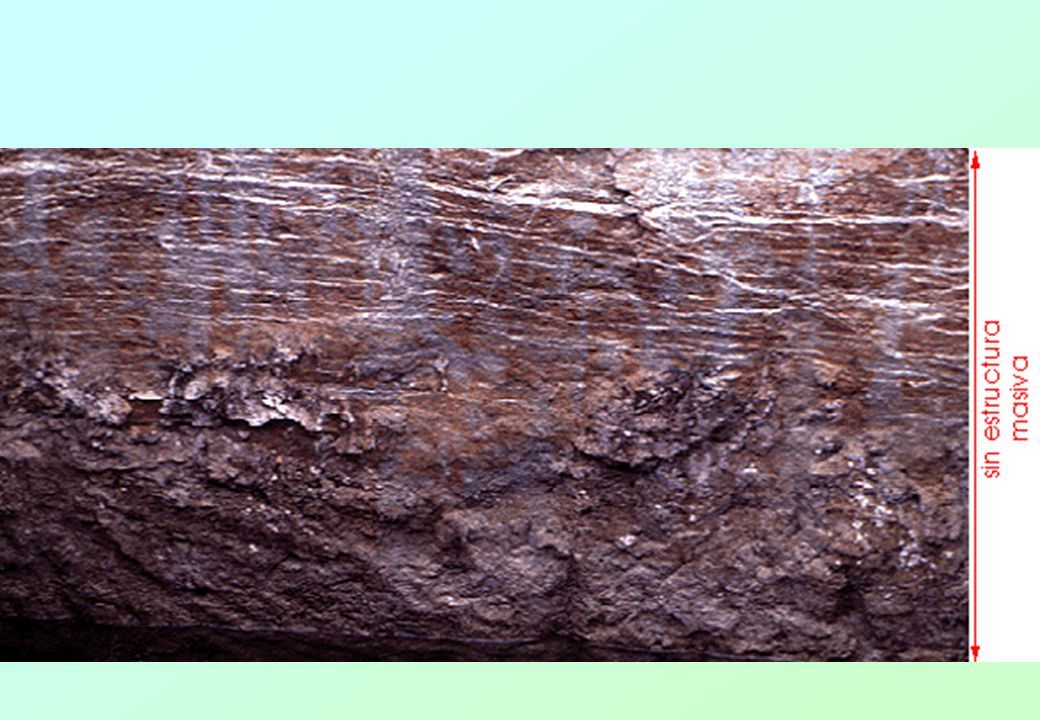

22

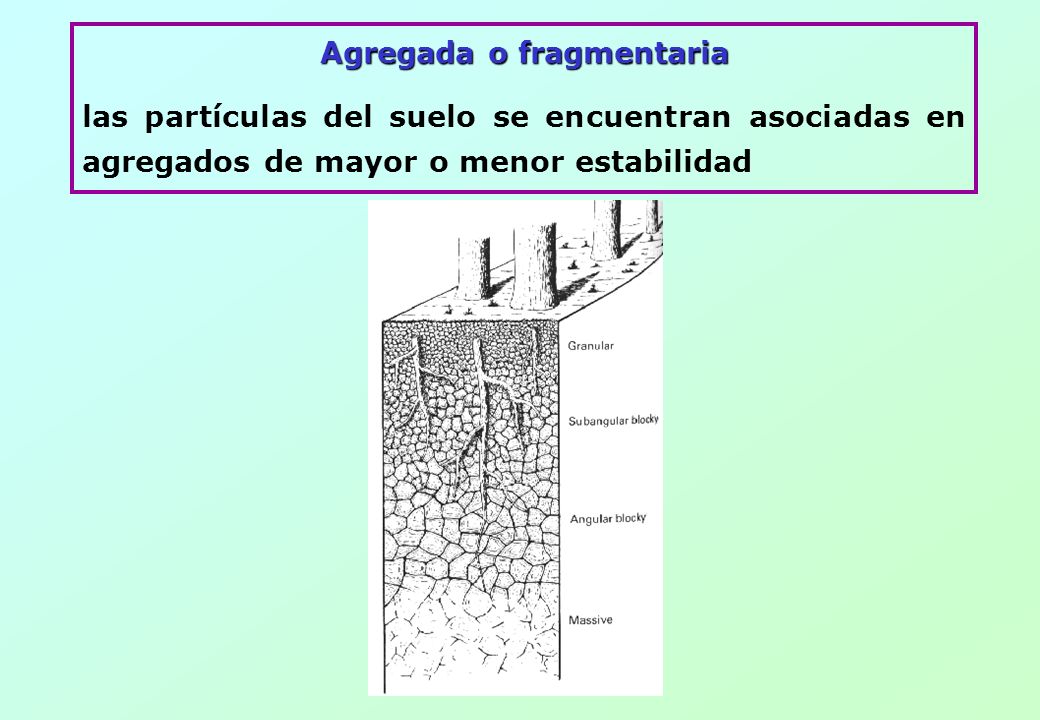

23 Agregada o fragmentaria las partículas del suelo se encuentran asociadas en agregados de mayor o menor estabilidad

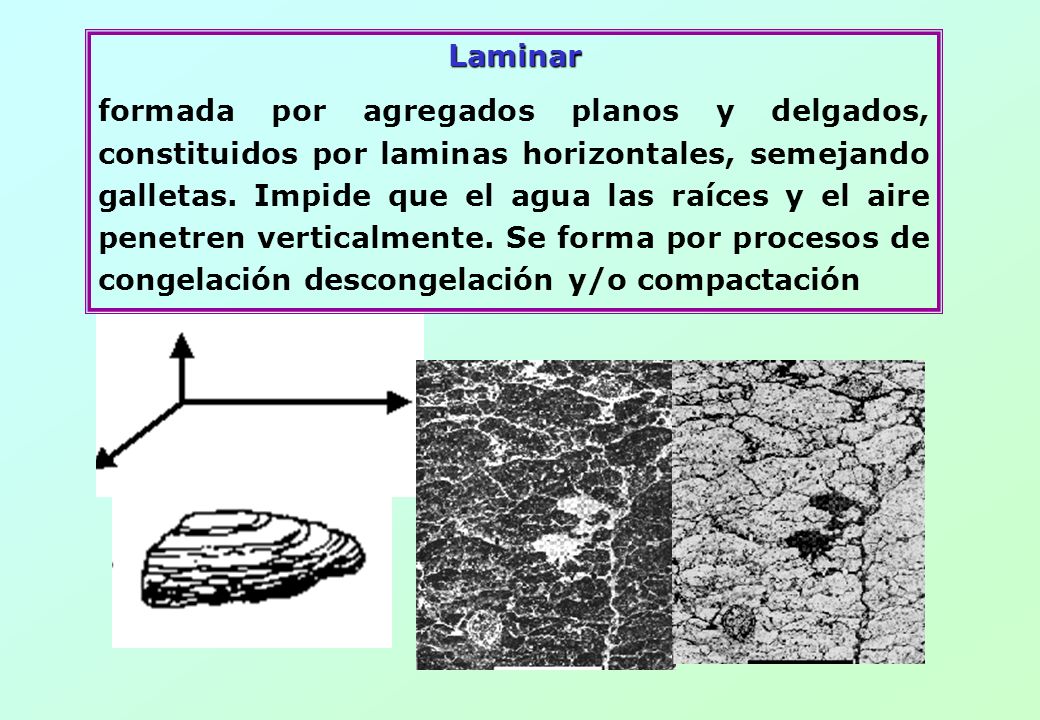

24 Laminar formada por agregados planos y delgados, constituidos por laminas horizontales, semejando galletas. Impide que el agua las raíces y el aire penetren verticalmente. Se forma por procesos de congelación descongelación y/o compactación

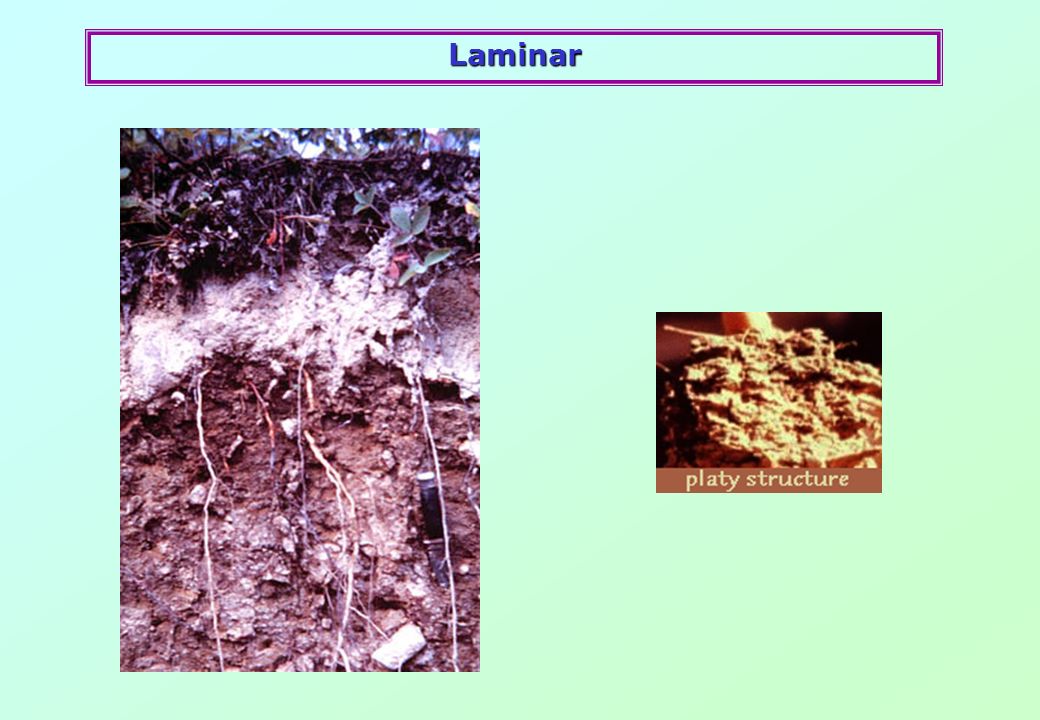

25 Laminar

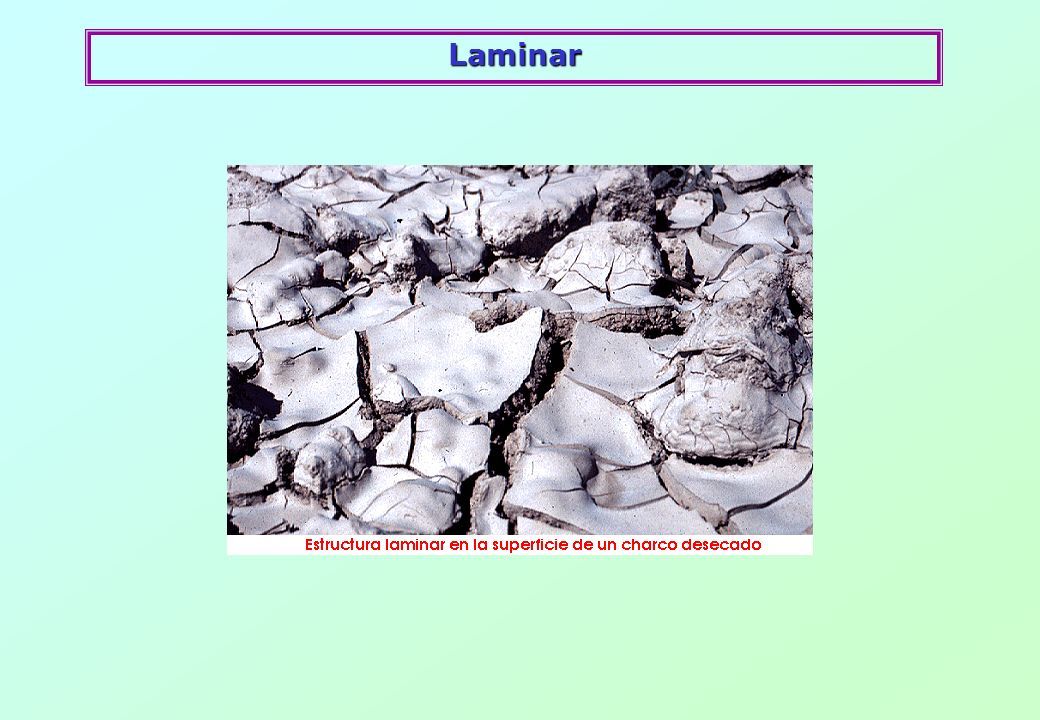

26 Laminar

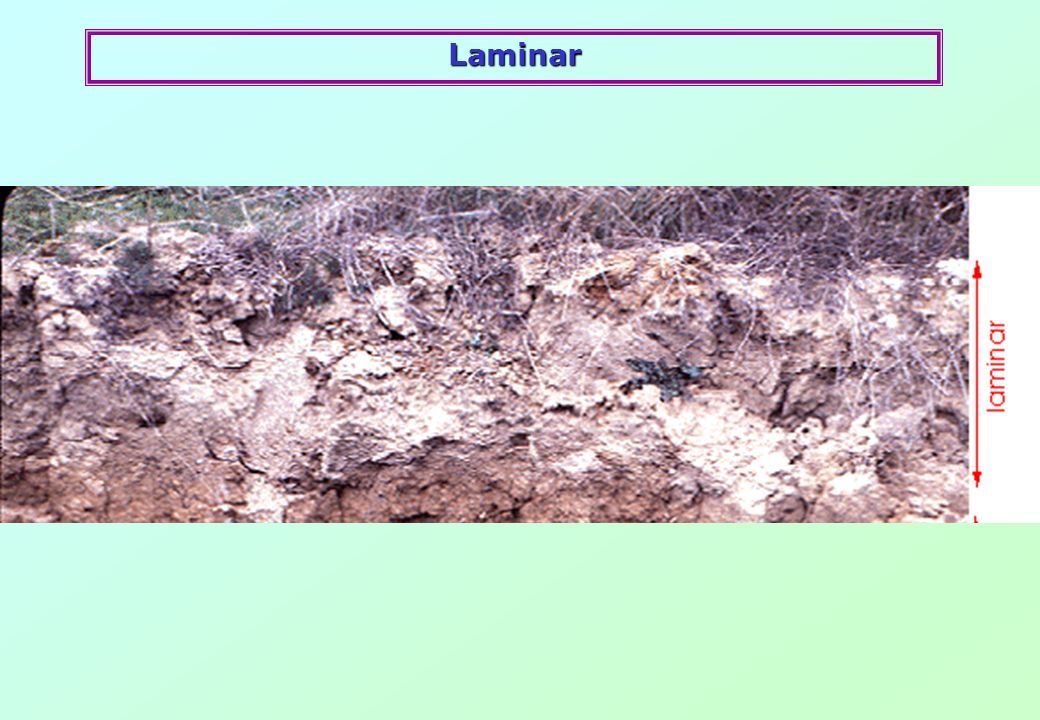

27 Laminar

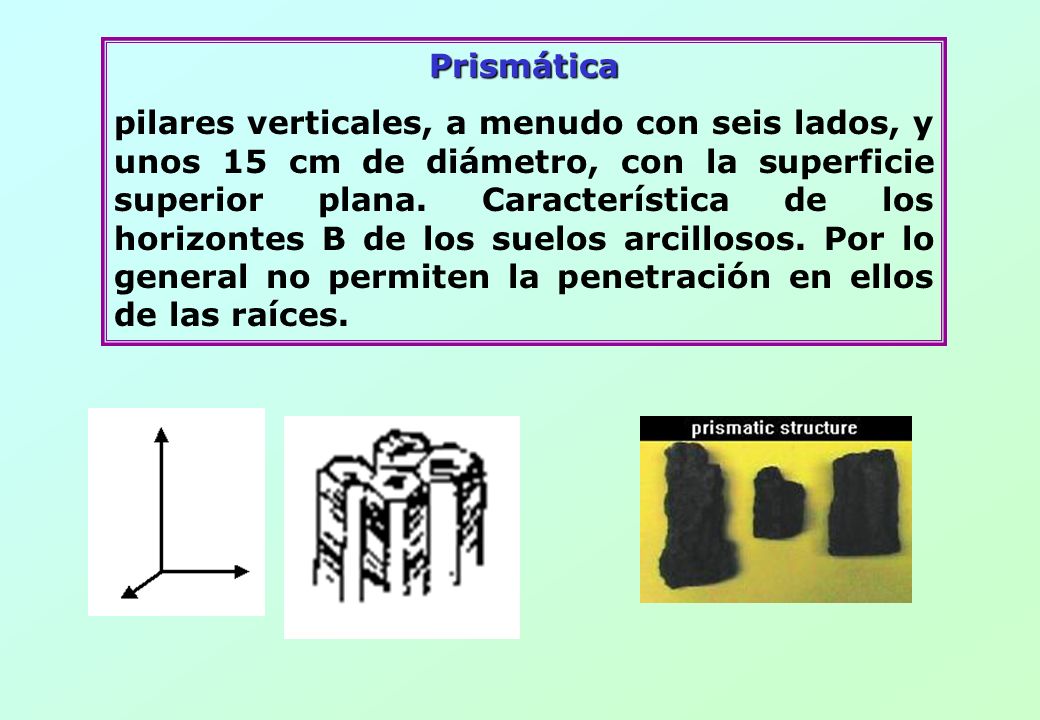

28 Prismática pilares verticales, a menudo con seis lados, y unos 15 cm de diámetro, con la superficie superior plana. Característica de los horizontes B de los suelos arcillosos. Por lo general no permiten la penetración en ellos de las raíces.

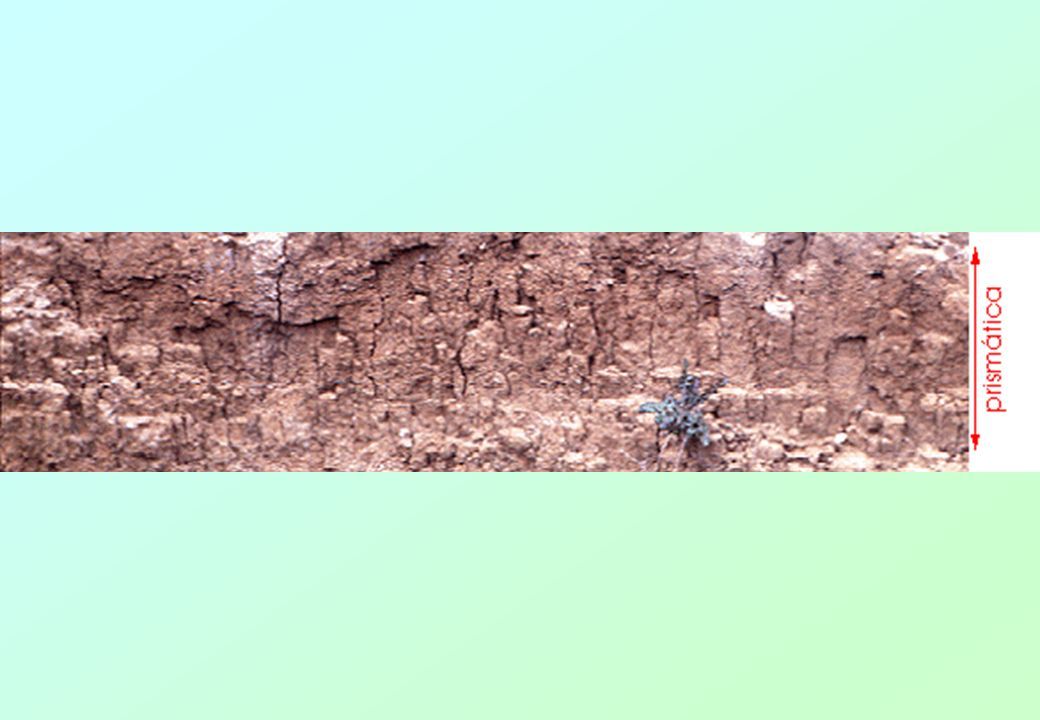

29

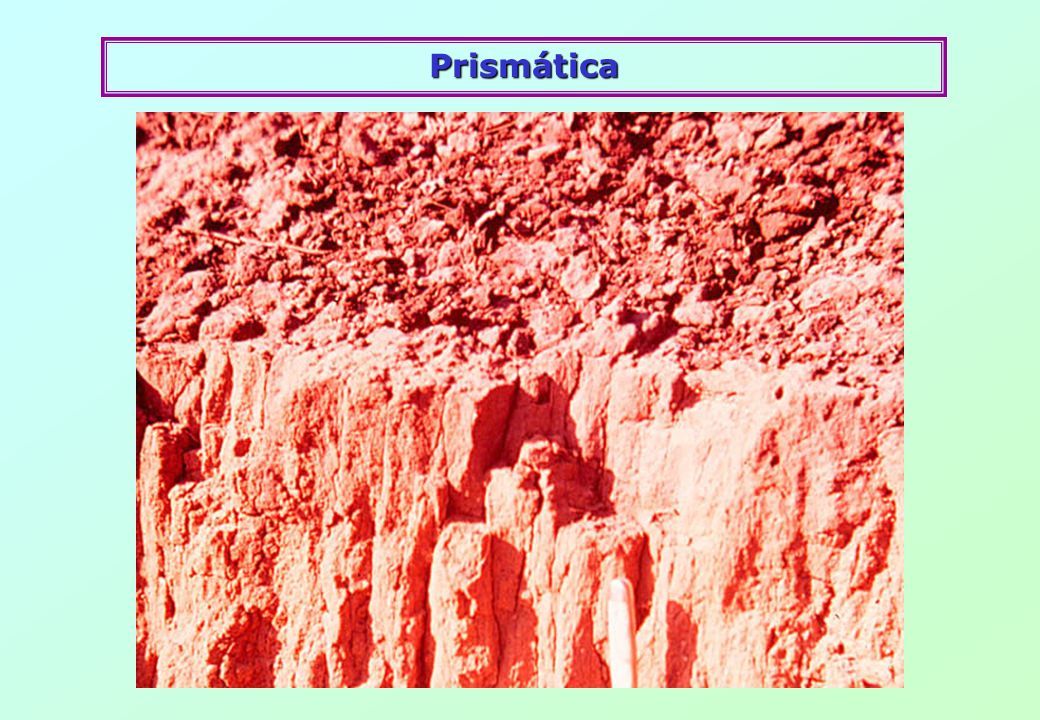

30 Prismática

31 Prismática

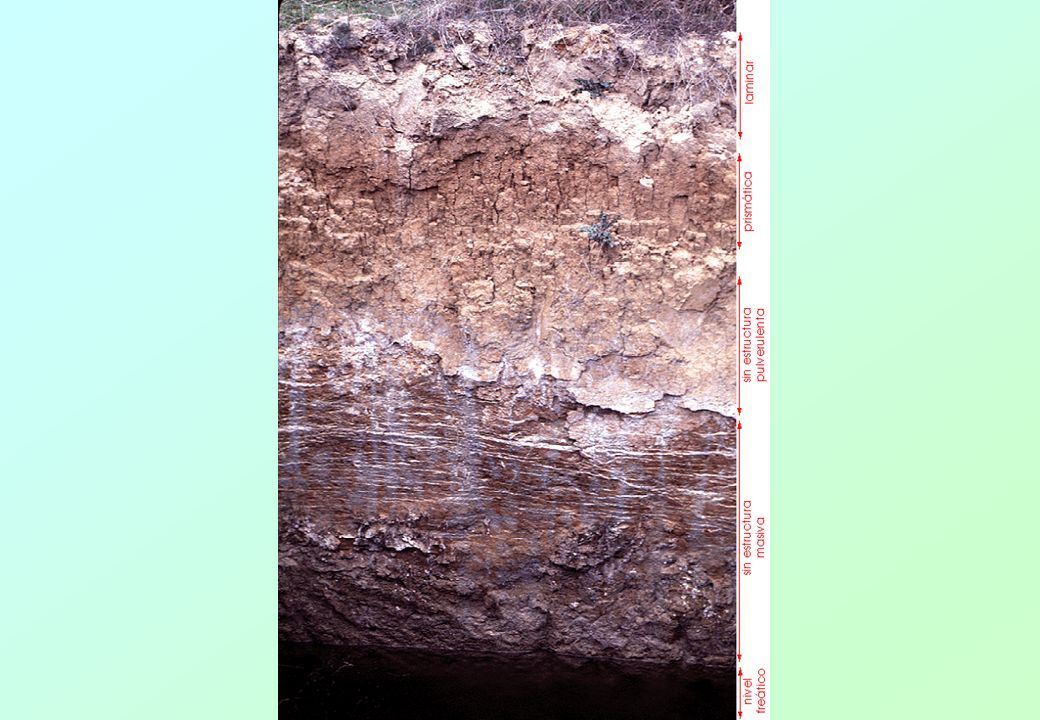

32

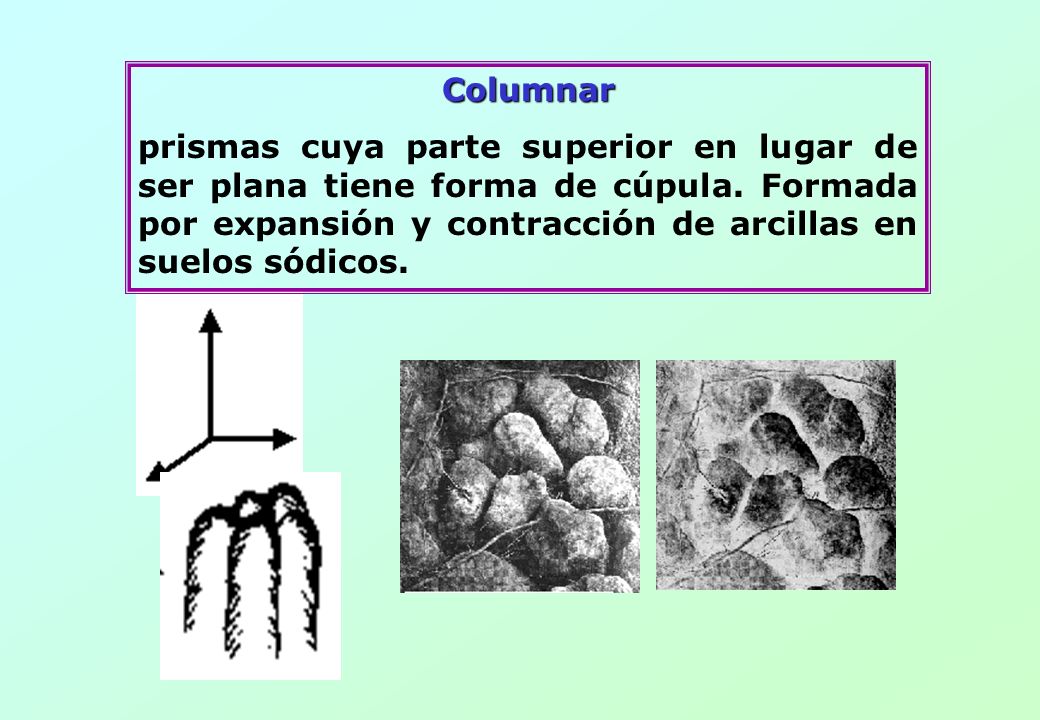

33 Columnar prismas cuya parte superior en lugar de ser plana tiene forma de cúpula. Formada por expansión y contracción de arcillas en suelos sódicos.

34 Columnar

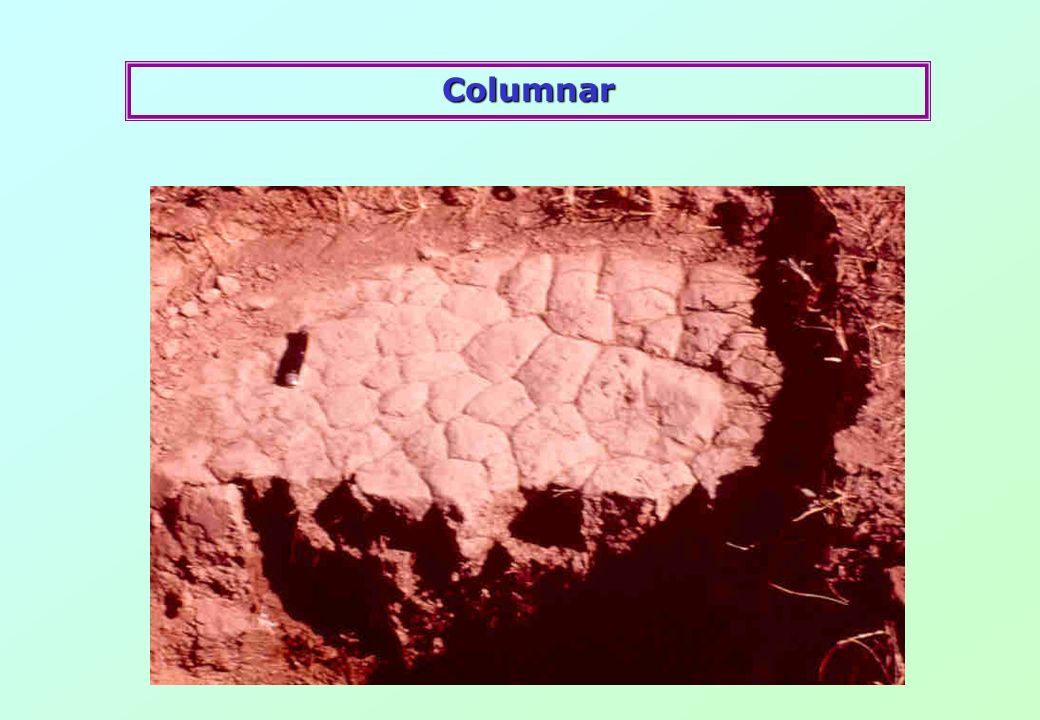

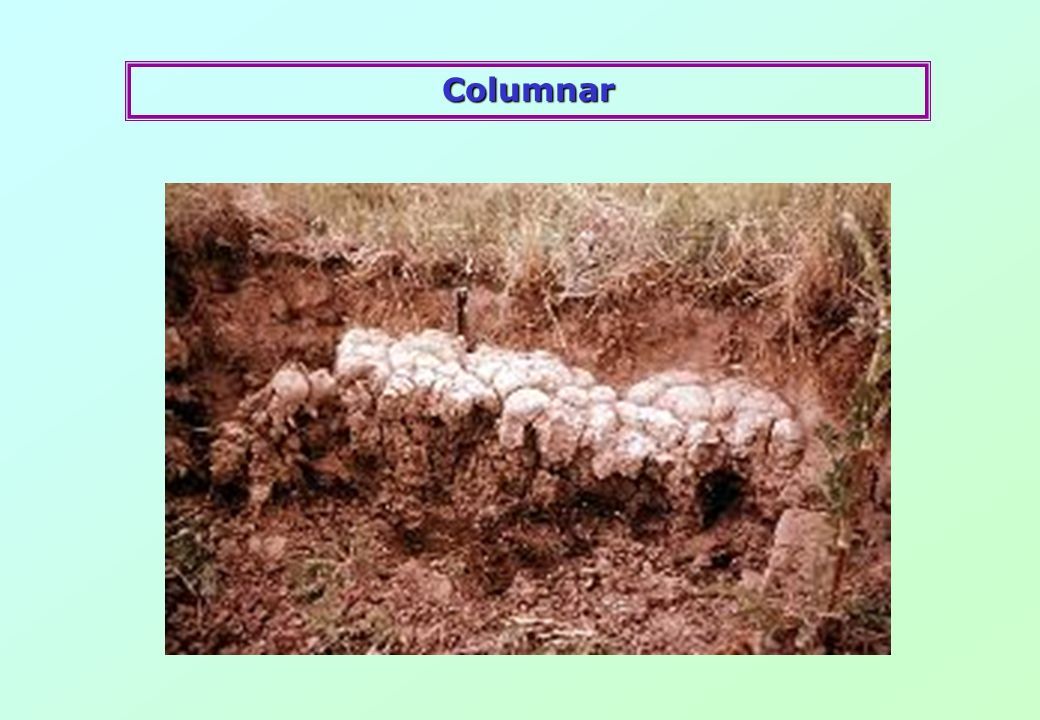

35 Columnar

36 Columnar

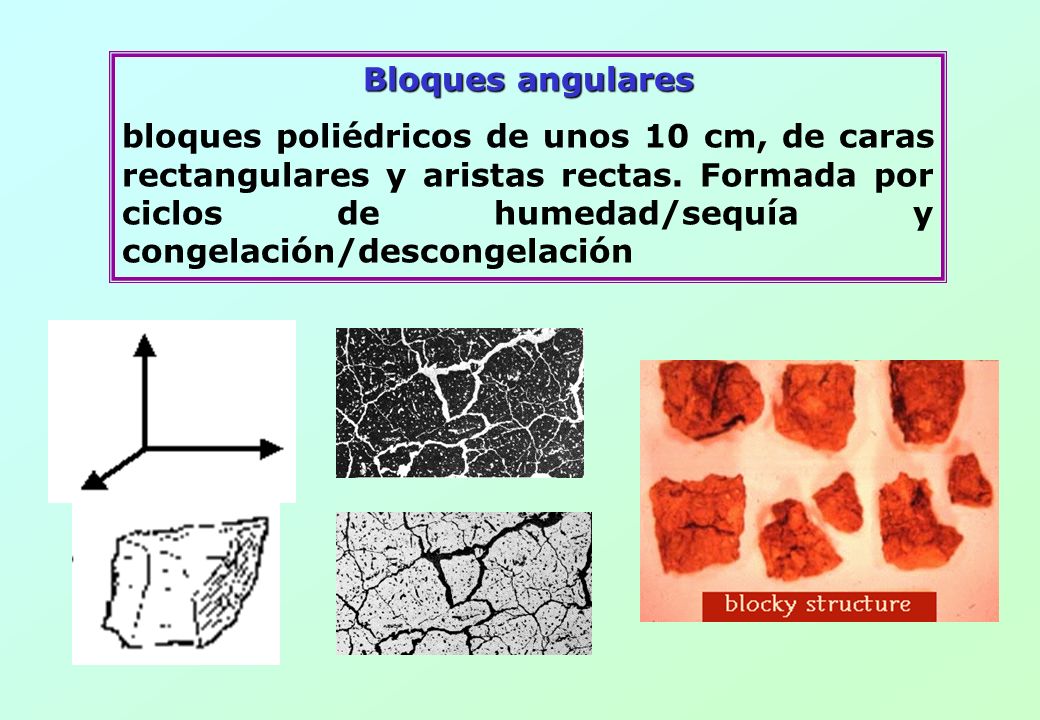

37 Bloques angulares bloques poliédricos de unos 10 cm, de caras rectangulares y aristas rectas. Formada por ciclos de humedad/sequía y congelación/descongelación

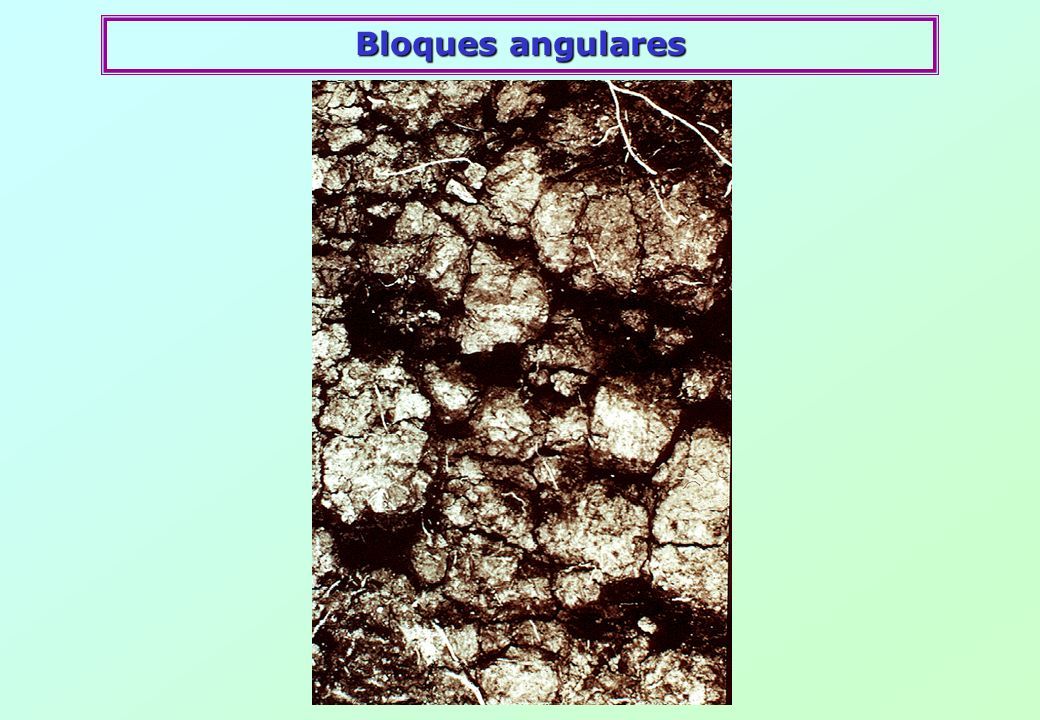

38 Bloques angulares

39

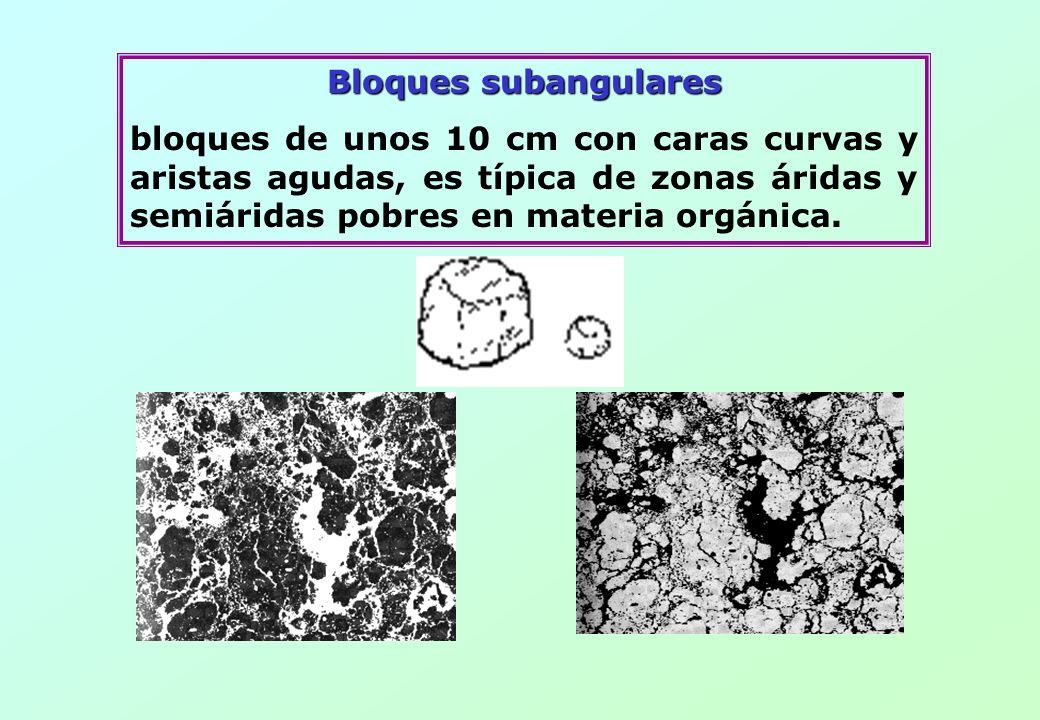

40 Bloques subangulares bloques de unos 10 cm con caras curvas y aristas agudas, es típica de zonas áridas y semiáridas pobres en materia orgánica.

41 Bloques subangulares

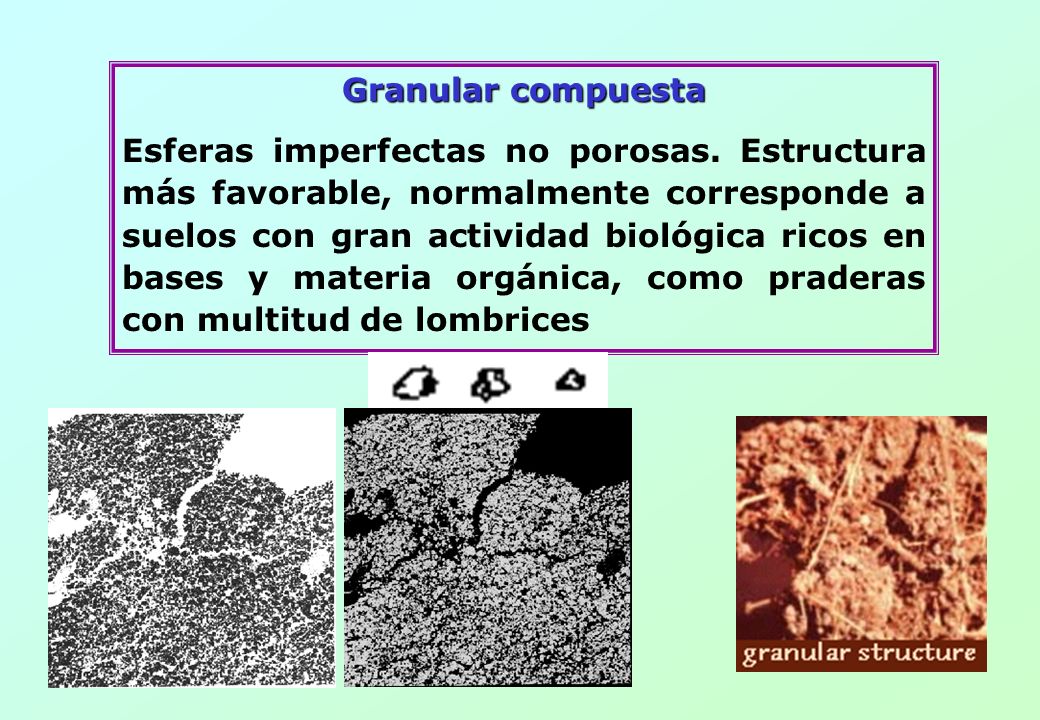

42 Granular compuesta Esferas imperfectas no porosas. Estructura más favorable, normalmente corresponde a suelos con gran actividad biológica ricos en bases y materia orgánica, como praderas con multitud de lombrices

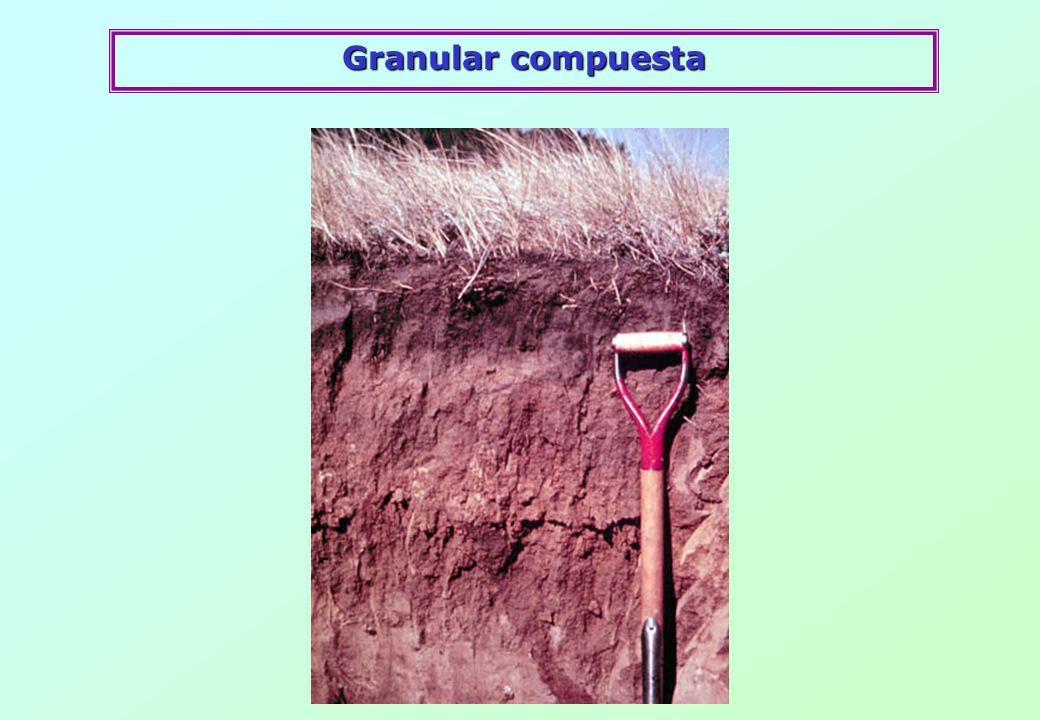

43 Granular compuesta

44 Migajosa Estructura granular compuesta muy porosa. Medios con materia orgánica bien evolucionada. También es común en praderas

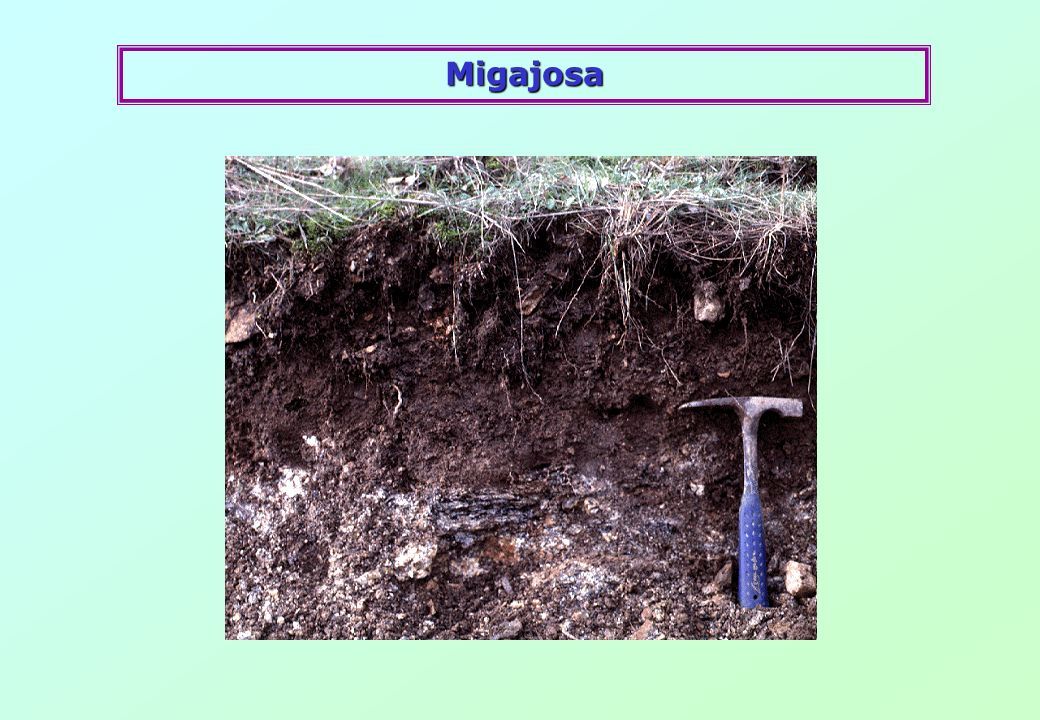

45 Migajosa

46 Grumosa-migajosa

47 FORMACIÓN DE LA ESTRUCTURA

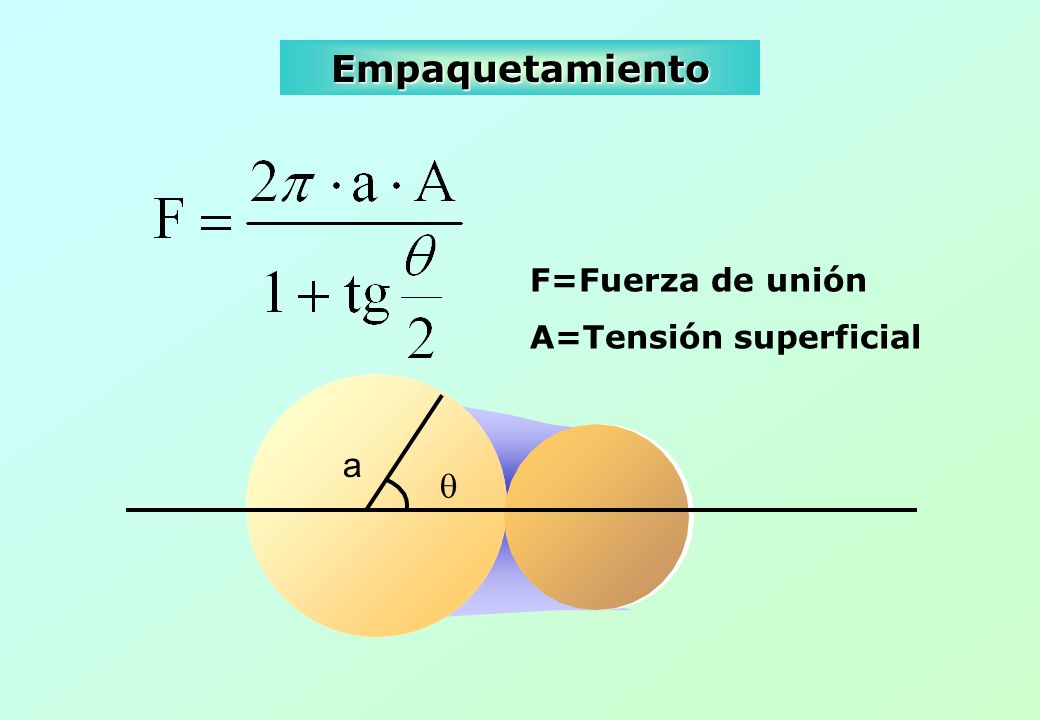

48 Empaquetamiento a  F=Fuerza de unión A=Tensión superficial

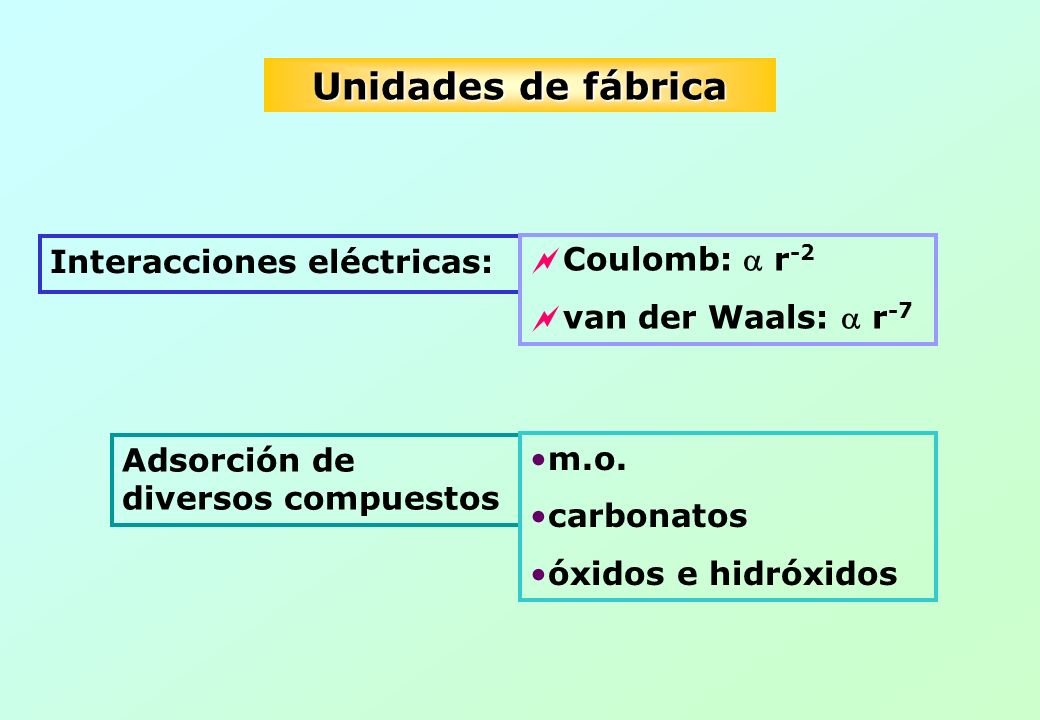

49 Unidades de fábrica Interacciones eléctricas:  Coulomb:  r -2  van der Waals:  r -7 Adsorción de diversos compuestos m.o. carbonatos óxidos e hidróxidos

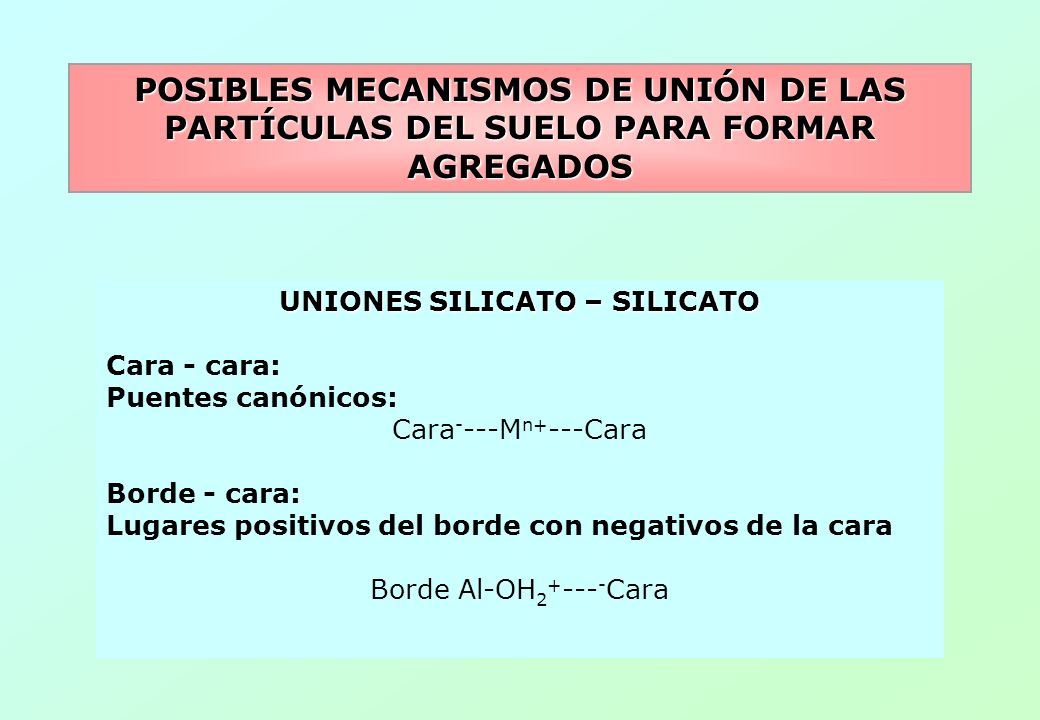

50 POSIBLES MECANISMOS DE UNIÓN DE LAS PARTÍCULAS DEL SUELO PARA FORMAR AGREGADOS UNIONES SILICATO – SILICATO Cara - cara: Puentes canónicos: Cara - ---M n+ ---Cara Borde - cara: Lugares positivos del borde con negativos de la cara Borde Al-OH 2 + --- - Cara

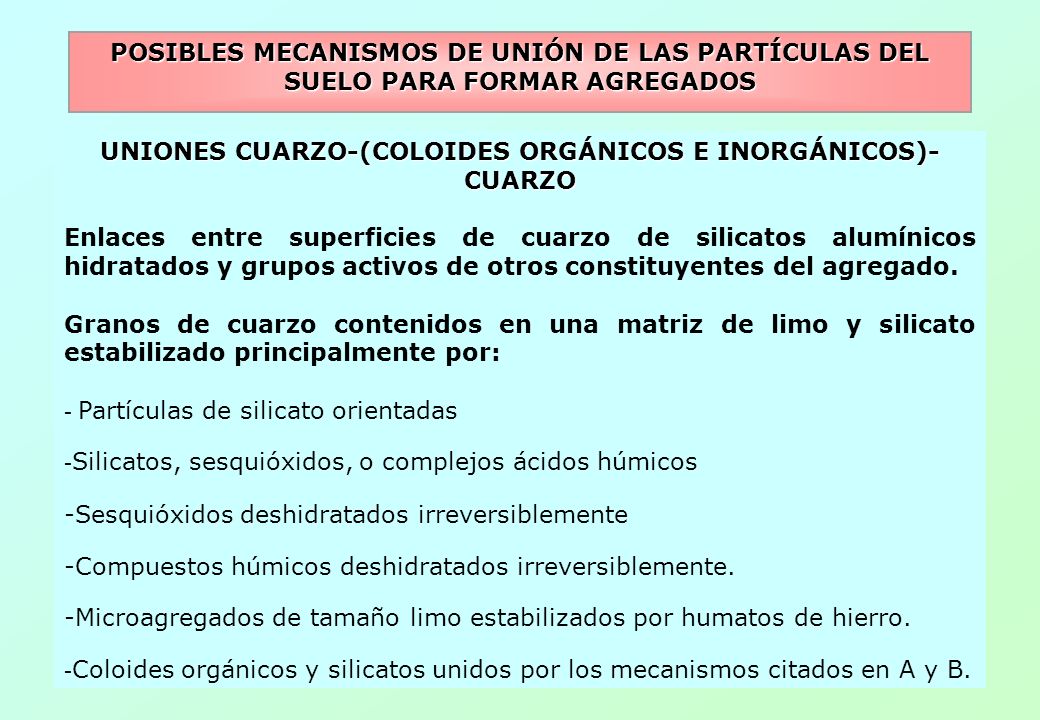

51 POSIBLES MECANISMOS DE UNIÓN DE LAS PARTÍCULAS DEL SUELO PARA FORMAR AGREGADOS UNIONES CUARZO-(COLOIDES ORGÁNICOS E INORGÁNICOS)- CUARZO Enlaces entre superficies de cuarzo de silicatos alumínicos hidratados y grupos activos de otros constituyentes del agregado. Granos de cuarzo contenidos en una matriz de limo y silicato estabilizado principalmente por: - Partículas de silicato orientadas - Silicatos, sesquióxidos, o complejos ácidos húmicos -Sesquióxidos deshidratados irreversiblemente -Compuestos húmicos deshidratados irreversiblemente. -Microagregados de tamaño limo estabilizados por humatos de hierro. - Coloides orgánicos y silicatos unidos por los mecanismos citados en A y B.

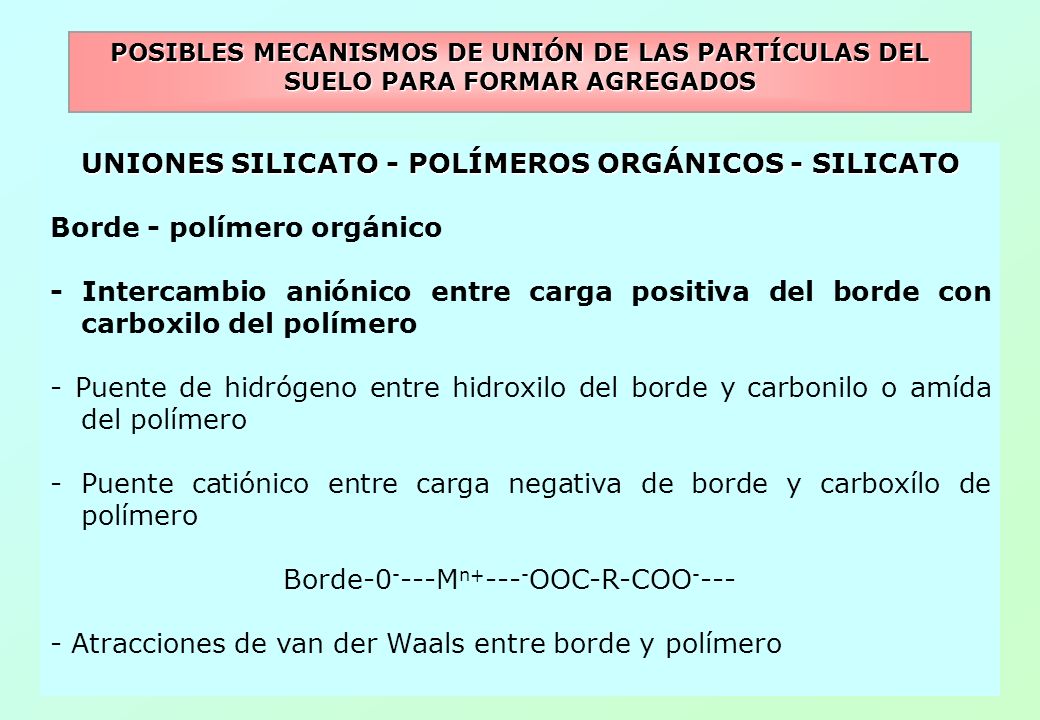

52 POSIBLES MECANISMOS DE UNIÓN DE LAS PARTÍCULAS DEL SUELO PARA FORMAR AGREGADOS UNIONES SILICATO - POLÍMEROS ORGÁNICOS - SILICATO Borde - polímero orgánico - Intercambio aniónico entre carga positiva del borde con carboxilo del polímero - Puente de hidrógeno entre hidroxilo del borde y carbonilo o amída del polímero - -Puente catiónico entre carga negativa de borde y carboxílo de polímero Borde-0 - ---M n+ --- - OOC-R-COO - --- - Atracciones de van der Waals entre borde y polímero

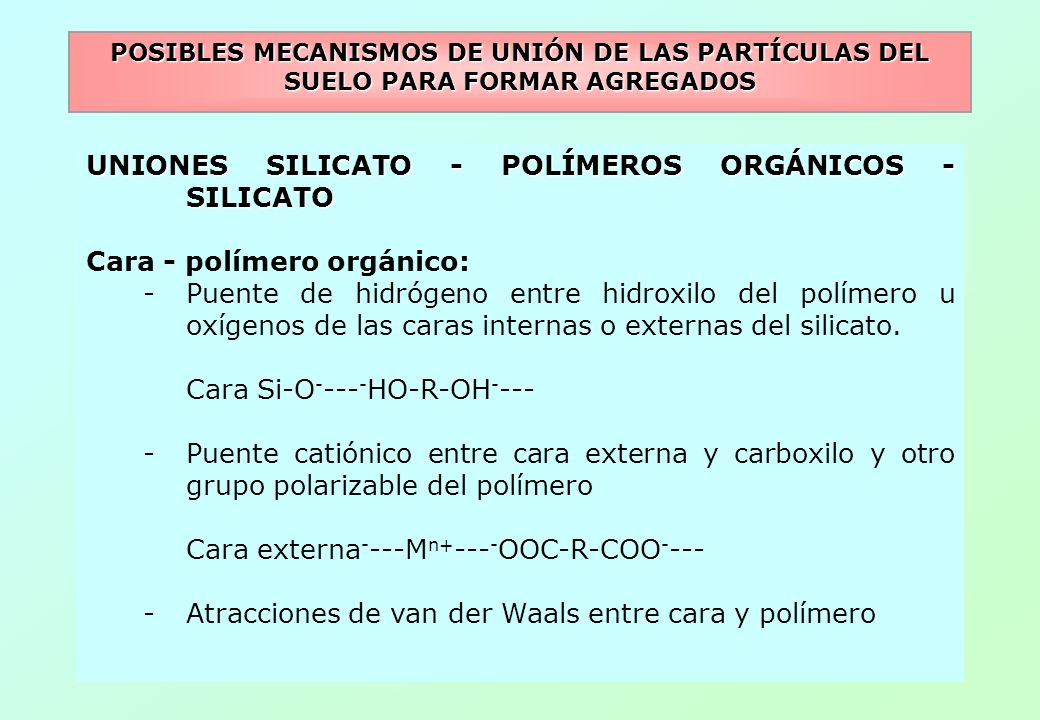

53 POSIBLES MECANISMOS DE UNIÓN DE LAS PARTÍCULAS DEL SUELO PARA FORMAR AGREGADOS UNIONES SILICATO - POLÍMEROS ORGÁNICOS - SILICATO Cara - polímero orgánico: -Puente de hidrógeno entre hidroxilo del polímero u oxígenos de las caras internas o externas del silicato. Cara Si-O - --- - HO-R-OH - --- -Puente catiónico entre cara externa y carboxilo y otro grupo polarizable del polímero Cara externa - ---M n+ --- - OOC-R-COO - --- -Atracciones de van der Waals entre cara y polímero

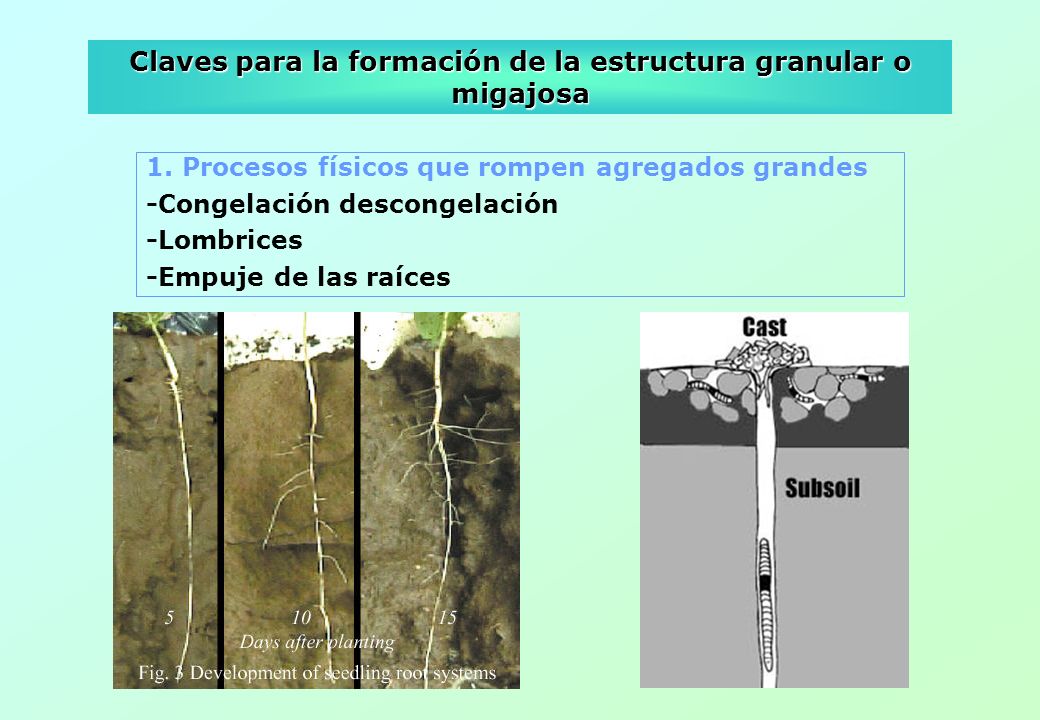

54 Claves para la formación de la estructura granular o migajosa 1. Procesos físicos que rompen agregados grandes -Congelación descongelación -Lombrices -Empuje de las raíces

55 Claves para la formación de la estructura granular o migajosa 2. Materia orgánica -Estabilización de la estructura -Estimulación del crecimiento microbiano -Polisacáridos bacterianos -Hifas -Raíces finas

56 Claves para la formación de la estructura granular o migajosa 2. Materia orgánica -Estabilización de la estructura

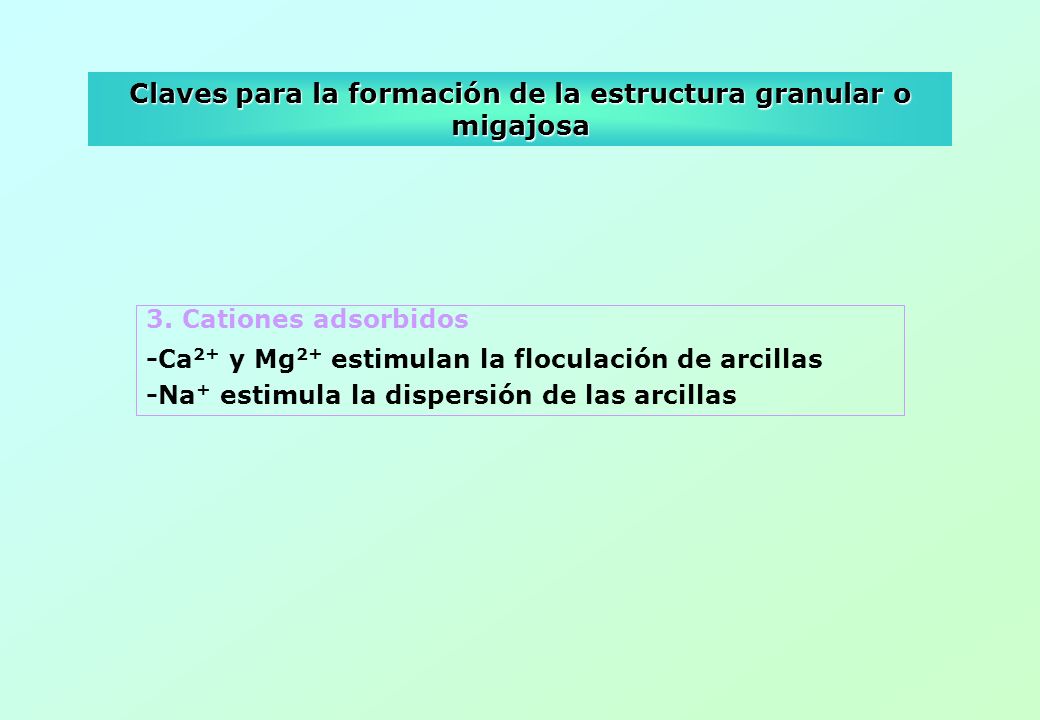

57 Claves para la formación de la estructura granular o migajosa 3. Cationes adsorbidos -Ca 2+ y Mg 2+ estimulan la floculación de arcillas -Na + estimula la dispersión de las arcillas

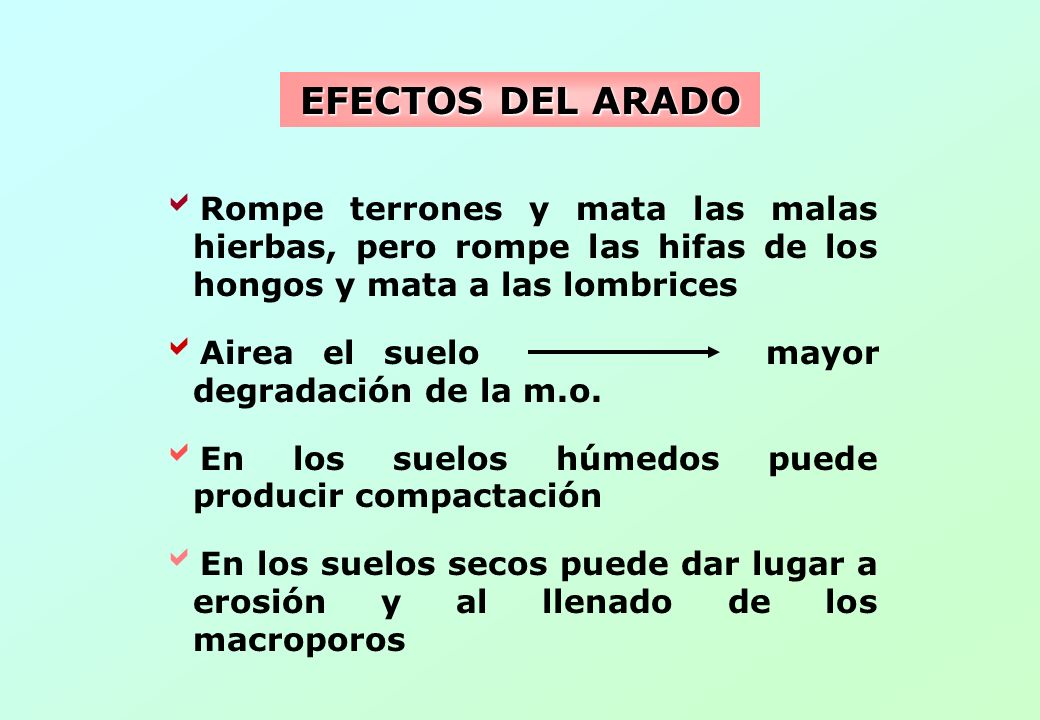

58 EFECTOS DEL ARADO  Rompe terrones y mata las malas hierbas, pero rompe las hifas de los hongos y mata a las lombrices  Airea el suelo mayor degradación de la m.o.  En los suelos húmedos puede producir compactación  En los suelos secos puede dar lugar a erosión y al llenado de los macroporos

59

60

61 EFECTO DEL IMPACTO DE LAS GOTAS DE LLUVIA  En suelos pobremente estructurados provoca la formación de costras El agua no penetra en el suelo y las semillas no germinan  El efecto es mayor en suelos desnudos

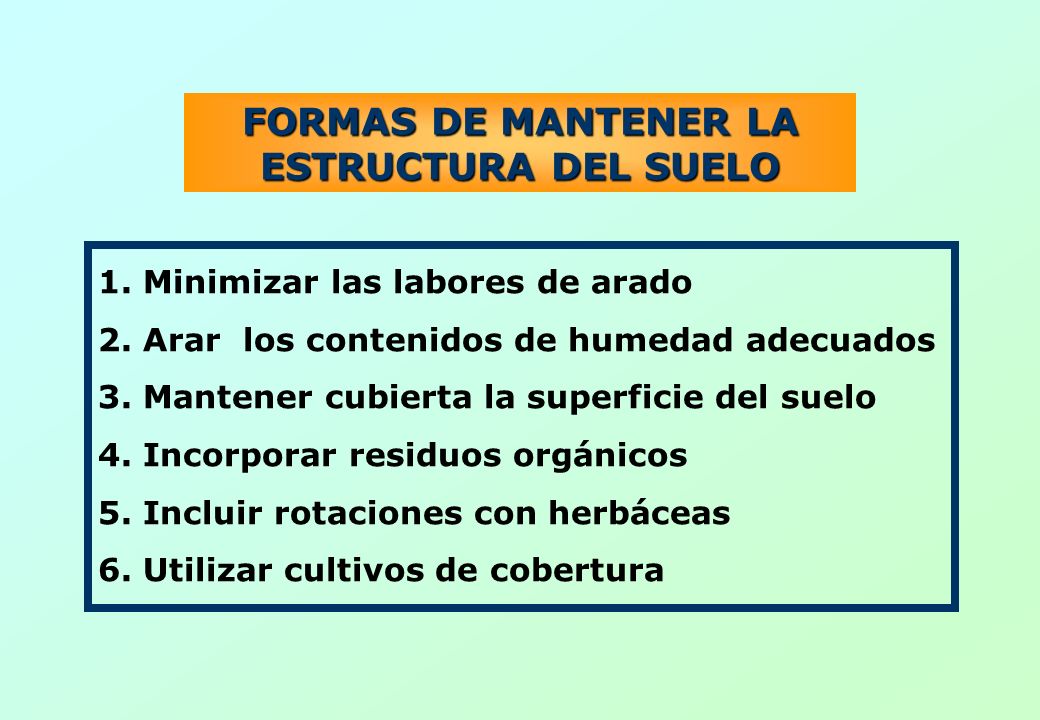

62 FORMAS DE MANTENER LA ESTRUCTURA DEL SUELO 1. Minimizar las labores de arado 2. Arar los contenidos de humedad adecuados 3. Mantener cubierta la superficie del suelo 4. Incorporar residuos orgánicos 5. Incluir rotaciones con herbáceas 6. Utilizar cultivos de cobertura

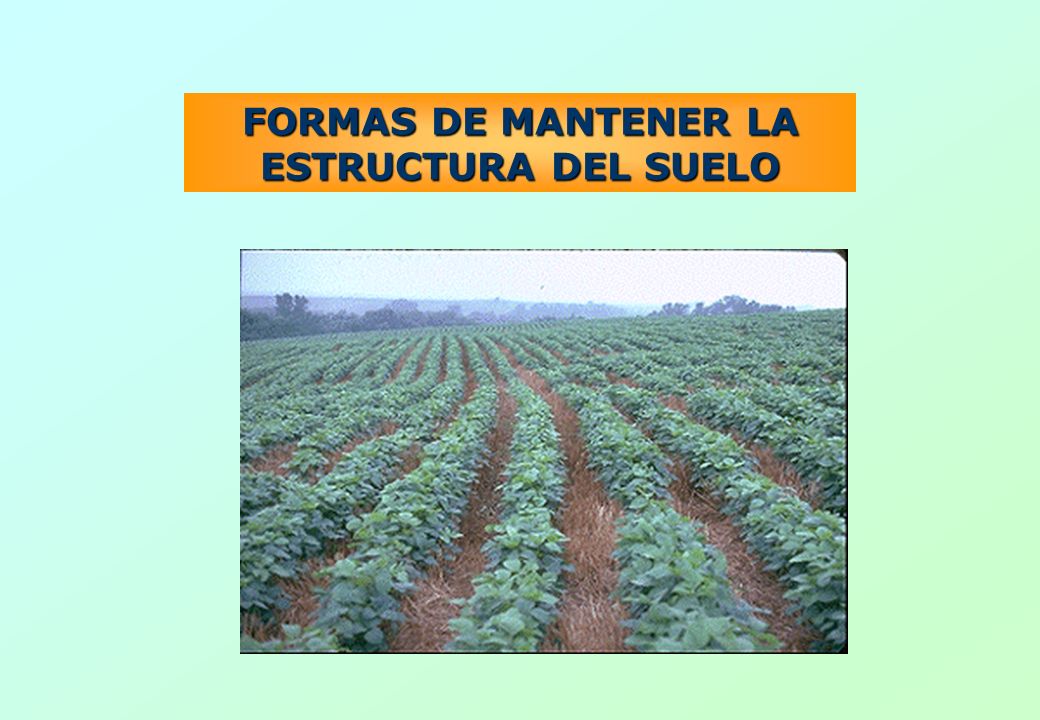

63 FORMAS DE MANTENER LA ESTRUCTURA DEL SUELO

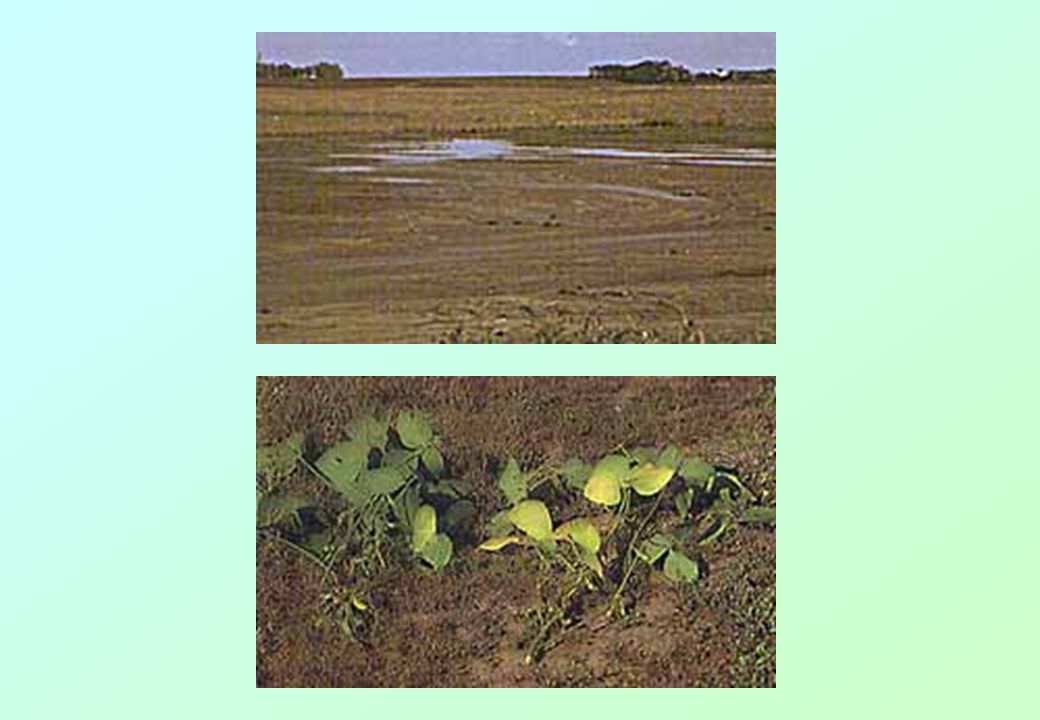

64
