Normas, especificaciones, marca UL y CE

Presentación del tema: "Normas, especificaciones, marca UL y CE"— Transcripción de la presentación:

1 Normas, especificaciones, marca UL y CE

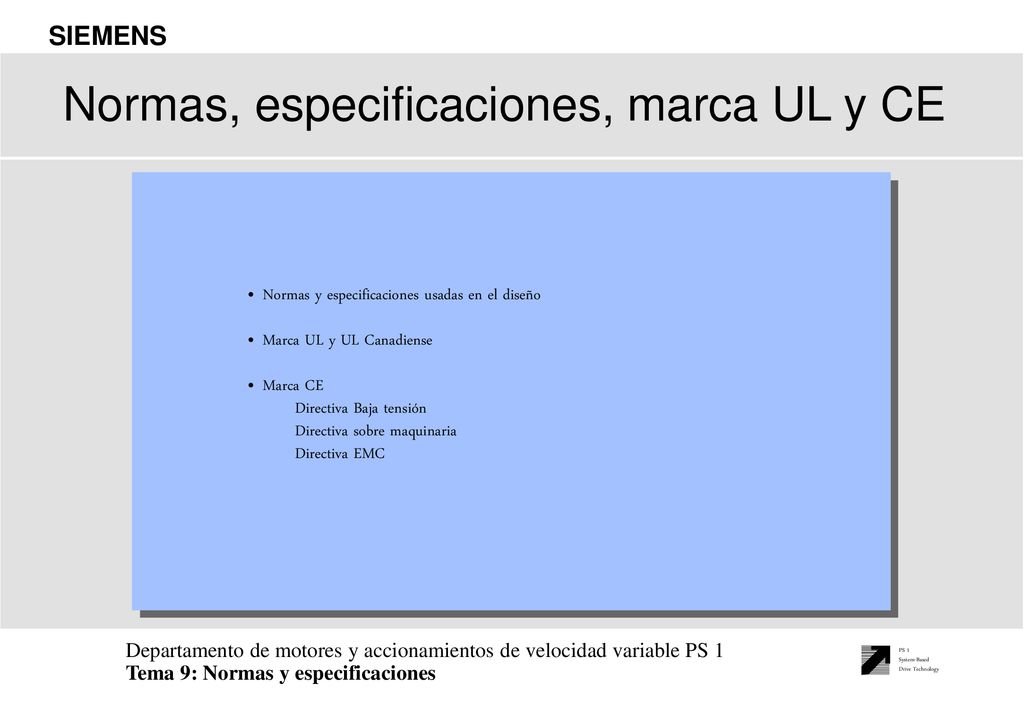

Normas y especificaciones usadas en el diseño Marca UL y UL Canadiense Marca CE Directiva Baja tensión Directiva sobre maquinaria Directiva EMC Se han elegido muchas normas y se han definido en las especificaciones. Partiendo de estas normas se ha realizado el diseño de los equipos y más tarde se han probado de acuerdo con estas especificaciones. Esto es de suma importancia porque proporciona un método de prueba claramente definido. UL (Underwriters Laboratories) es un laboratorio de pruebas independiente de los Estados Unidos, el cual examina y prueba todos los productos con referencia su la seguridad e inflamabilidad. CE representa la designación de la Unión Europea, que certifica que los productos cumplen con las especificaciones pertinentes.

2 Normas y especificaciones en el diseño

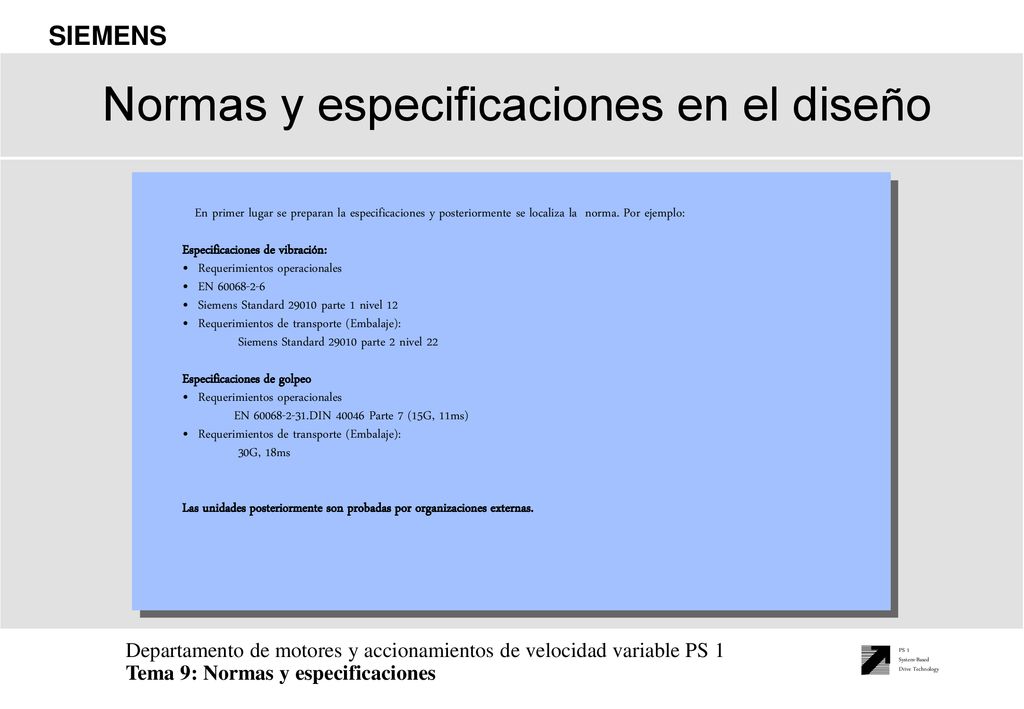

En primer lugar se preparan la especificaciones y posteriormente se localiza la norma. Por ejemplo: Especificaciones de vibración: Requerimientos operacionales EN Siemens Standard parte 1 nivel 12 Requerimientos de transporte (Embalaje): Siemens Standard parte 2 nivel 22 Especificaciones de golpeo EN DIN Parte 7 (15G, 11ms) 30G, 18ms Las unidades posteriormente son probadas por organizaciones externas. Muchas normas se tiene en cuenta y después se incluyen en los manuales de usuario de los productos de nueva aparición. Los niveles elegidos son severos en base a requerimientos industriales, experiencias pasadas, y limitaciones del producto. Una vez que una muestra representativa del producto está disponible, se hace la prueba (en caso de los test de golpeo y vibración por empresas externas), para asegurar que se cumplen los requisitos impuestos.

3 Test de vibraciones y golpeo

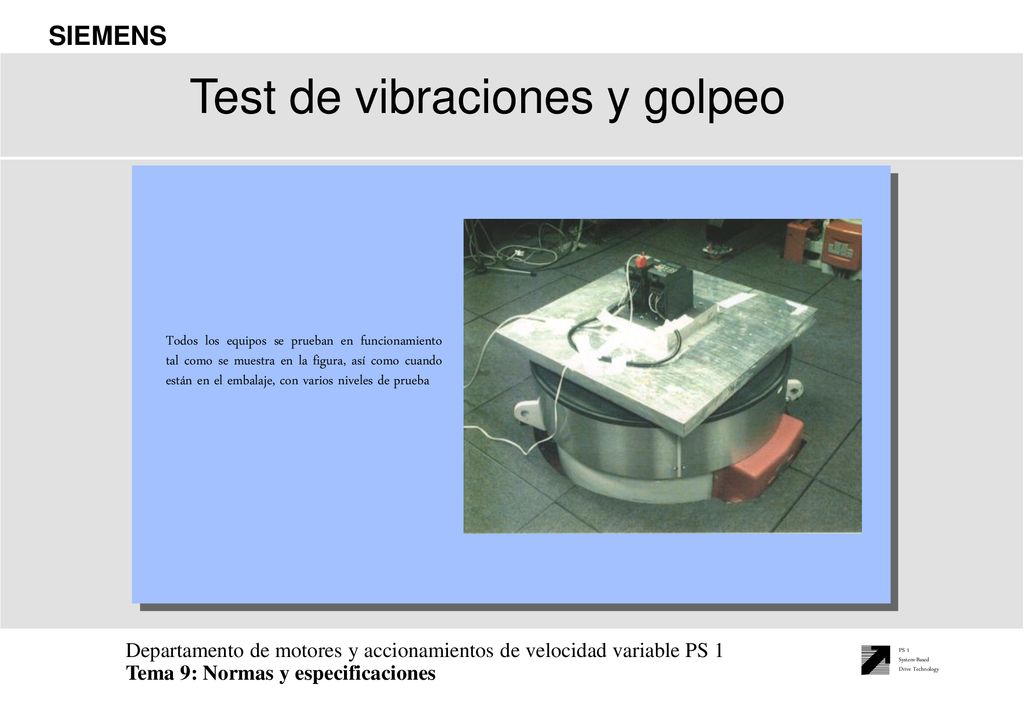

Todos los equipos se prueban en funcionamiento tal como se muestra en la figura, así como cuando están en el embalaje, con varios niveles de prueba Este modelo del tamaño constructivo C posee un módulo PROFIBUS, para comprobar con el test cómo funciona el equipo con el incorporado.

4 Especificaciones ambientales

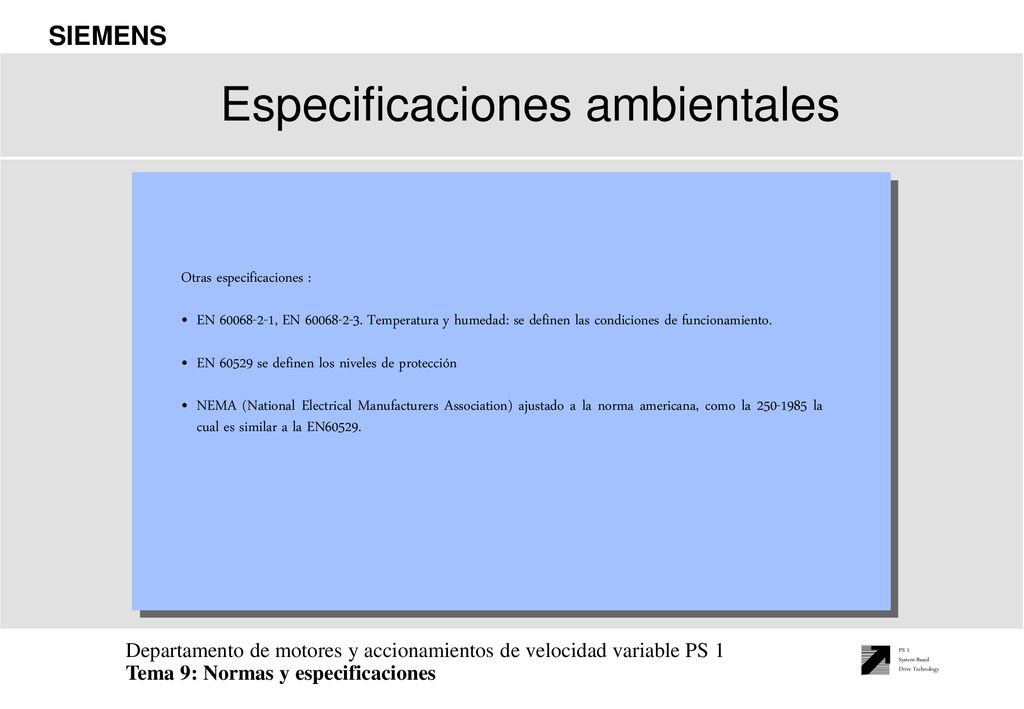

Otras especificaciones : EN , EN Temperatura y humedad: se definen las condiciones de funcionamiento. EN se definen los niveles de protección NEMA (National Electrical Manufacturers Association) ajustado a la norma americana, como la la cual es similar a la EN60529. Las pruebas de temperatura son especialmente importantes para el producto. Para temperaturas de funcionamiento elevadas se necesitan grandes equipos de refrigeración, los diferentes componentes necesitan trabajar a rendimiento más bajo, y su tiempo de vida disminuye. Sin embargo, los equipos pequeños pero que sean capaces de trabajar a temperaturas elevadas se demandan más en el mercado. Las clases de protección dependen de la refrigeración. Es mucho más difícil de refrigerar una carcasa cerrada (IP54) que otra que permita el flujo de aire a través suya (IP21). Las clases de protección NEMA se diferencian sustancialmente de las clases de protección europeos; NEMA 1 es equivalente a IP21, y NEMA 4 es equivalente a IP56.

5 Compatibilidad Electromagnética (EMC)

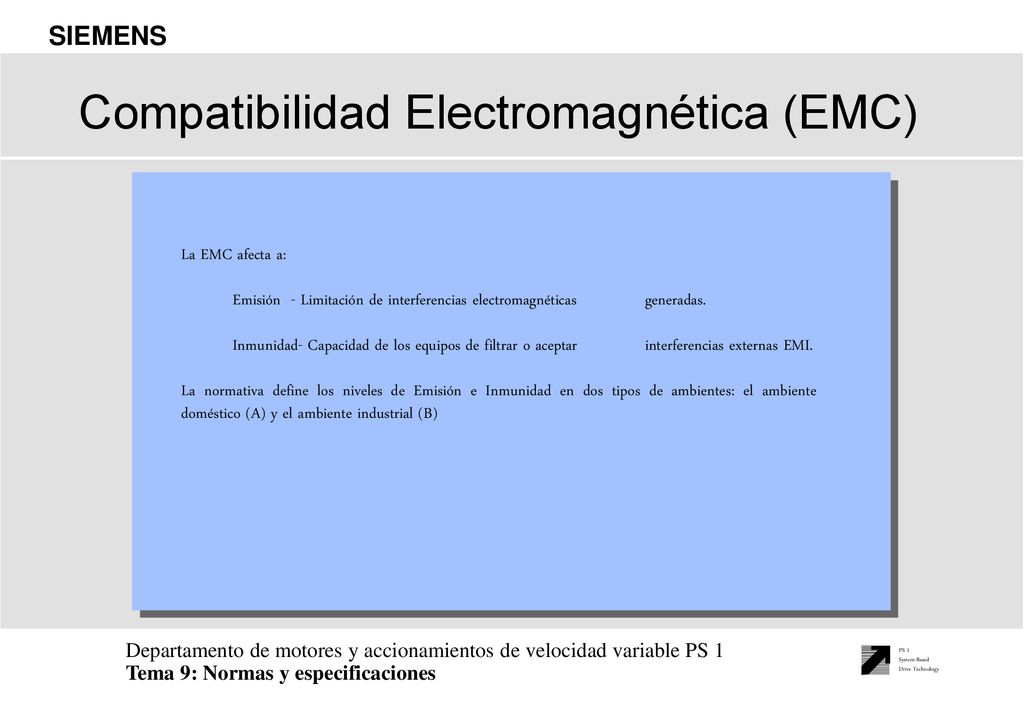

La EMC afecta a: Emisión - Limitación de interferencias electromagnéticas generadas. Inmunidad- Capacidad de los equipos de filtrar o aceptar interferencias externas EMI. La normativa define los niveles de Emisión e Inmunidad en dos tipos de ambientes: el ambiente doméstico (A) y el ambiente industrial (B) Desde el punto de vista teórico, todos los equipos poseen unos niveles de emisión lógicamente bajos y un nivel de inmunidad relativamente elevado Esto proporciona un espectro de seguridad aceptable que previene al equipo de serias y graves interferencias. La mayoría de los problemas industriales con las perturbaciones electromagnéticas están unidos a los aparatos con electrónica de potencia, como los convertidores de potencia, y se introducen normalmente por el cableado, en especia el las conexiones. Para más información consultar el capítulo de la compatibilidad electromagnética.

6 Normativas de emisión e inmunidad

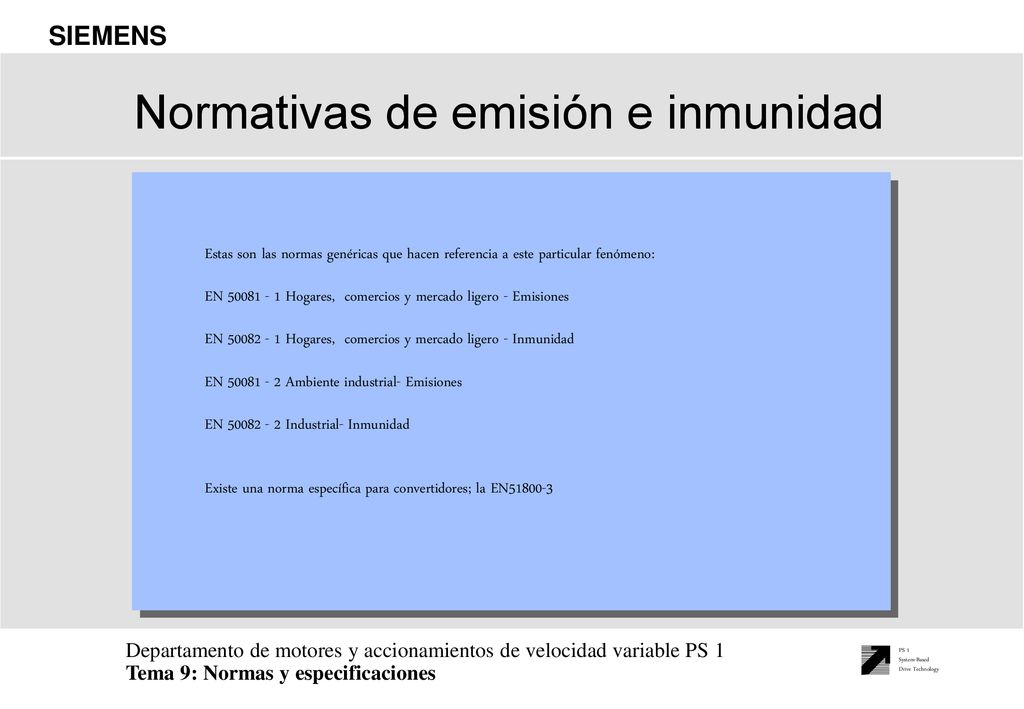

Estas son las normas genéricas que hacen referencia a este particular fenómeno: EN Hogares, comercios y mercado ligero - Emisiones EN Hogares, comercios y mercado ligero - Inmunidad EN Ambiente industrial- Emisiones EN Industrial- Inmunidad Existe una norma específica para convertidores; la EN Muchas especificaciones hacen referencia a otras, las cuales definen el método de prueba y el grado de medida. A partir de esto es cuando se especifican los diferentes grados para esta aplicación. Estas normas valen para todos los productos eléctricos, a menos que en un caso particular valga otra norma específica, por ejemplo, para los aparatos médicos o desde 1996 la norma especial para accionamientos EN Esta norma permite un grado de emisión determinado para sistemas de accionamientos industriales conectados a alimentaciones industriales. Por eso, para algunas aplicaciones es válido, pero para otras no.

7 Normativas de Emisión e Inmunidad
Las normas genéricas citan muchas otras especificaciones como: EN 55011, EN Nivel de emisiones radiadas y conducidas. Esta especificación ajusta el nivel de interferencias emitidas. EN Inmunidad descargas electrostáticas. Test de descarga electrostática importante para verificar el buen funcionamiento de los circuitos de control. EN Inmunidad sobre transitorios. Estos periodos transitorios son provocados por la conmutación en interruptores, etc. Esta norma define los ensayos necesarios para su control. EN Sobretensiones en la alimentación. Vienen provocadas por descargas inductivas y rayos. Los métodos de medida se define cuidadosamente en estas especificaciones, ya que pequeñas diferencia en el montaje de las pruebas provocan una gran diferencia de resultados.

8 Laboratorios autorizados:

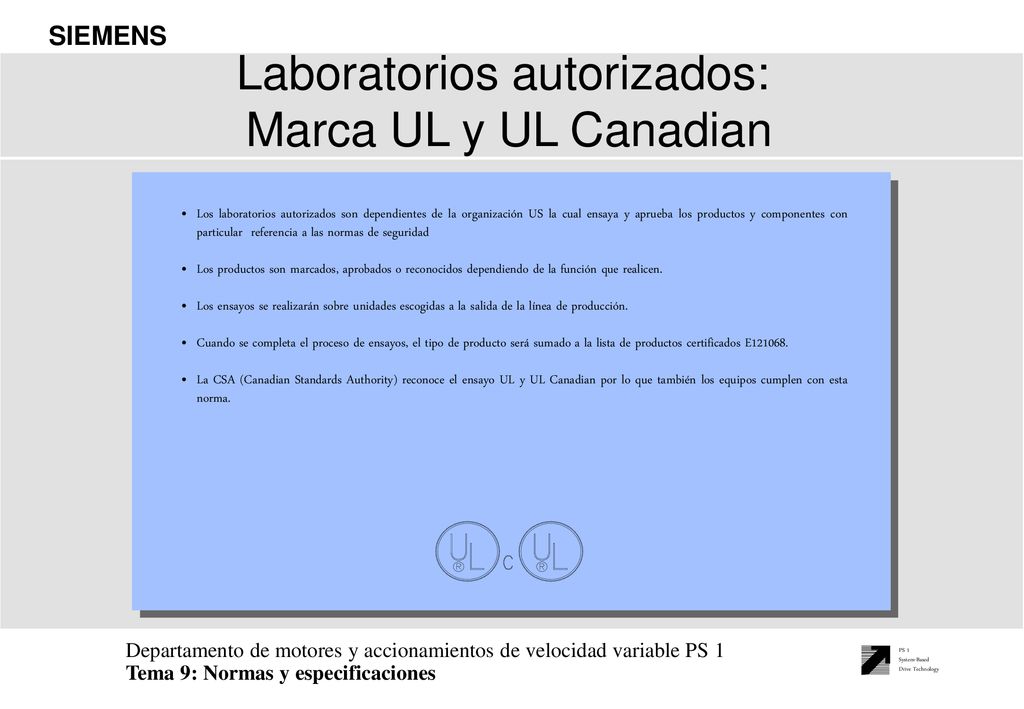

Marca UL y UL Canadian Los laboratorios autorizados son dependientes de la organización US la cual ensaya y aprueba los productos y componentes con particular referencia a las normas de seguridad Los productos son marcados, aprobados o reconocidos dependiendo de la función que realicen. Los ensayos se realizarán sobre unidades escogidas a la salida de la línea de producción. Cuando se completa el proceso de ensayos, el tipo de producto será sumado a la lista de productos certificados E La CSA (Canadian Standards Authority) reconoce el ensayo UL y UL Canadian por lo que también los equipos cumplen con esta norma. Tan pronto como está disponible una producción completa del producto, se requiere el organismo competente del certificado de aprobación. Es entonces cuando el ingeniero de UL visita la fábrica y comprueba una serie de pruebas, como por ejemplo, pruebas de fuerza o de inflamabilidad. Una vez que el test ha sido superado con éxito, UL crea un acta donde se definen las características de fabricación del producto. Entonces, el numero del tipo de producto se agrega al fichero de todos los productos ya existentes. UL debe ser notificada por cualquier cambio en el producto, para que el se clasifiquen las nuevas propiedades, o en su caso, volver e repetir los ensayos. Debido a que se necesita una producción completa de unidades, siempre existe un retraso en la obtención del certificado de aprobación UL cuando un nuevo producto sale al mercado. CSA tenía hace años un proceso de aprobación distinto a UL, pero actualmente reconoce los ensayos de UL.

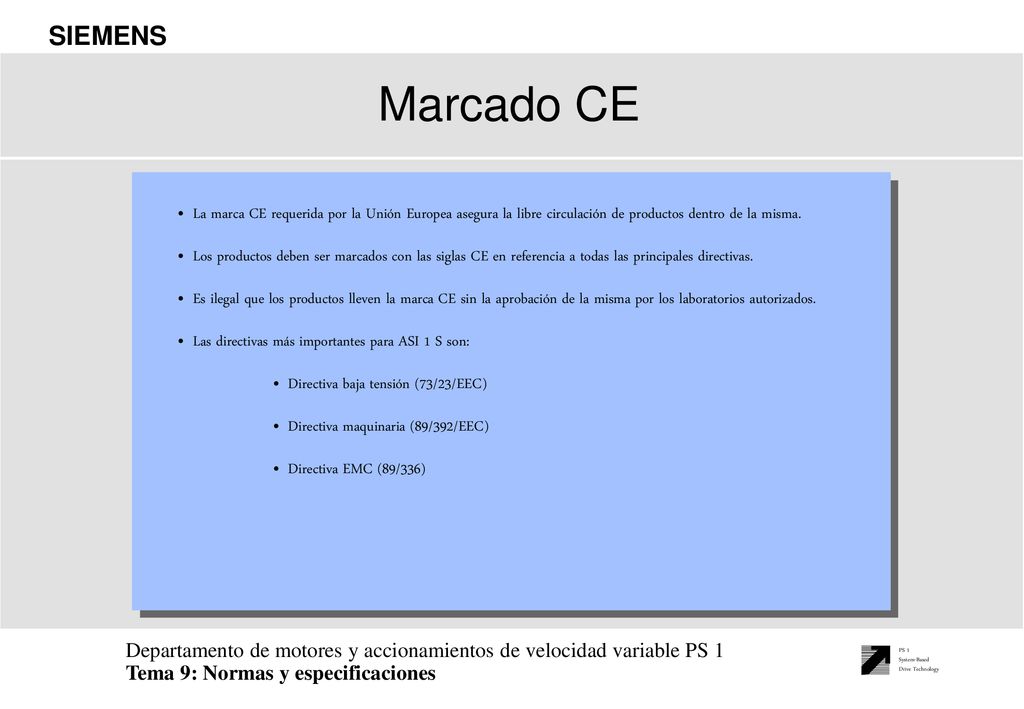

9 Marcado CE La marca CE requerida por la Unión Europea asegura la libre circulación de productos dentro de la misma. Los productos deben ser marcados con las siglas CE en referencia a todas las principales directivas. Es ilegal que los productos lleven la marca CE sin la aprobación de la misma por los laboratorios autorizados. Las directivas más importantes para ASI 1 S son: Directiva baja tensión (73/23/EEC) Directiva maquinaria (89/392/EEC) Directiva EMC (89/336) La designación CE certifica que el fabricante cumple con todas las normas y especificaciones europeas. No es ninguna norma que signifique un nivel de calidad en particular. Todas las directivas que cumplen los productos de PS 1se pueden consultar en las siguientes páginas.

10 Marca CE: Directiva baja tensión

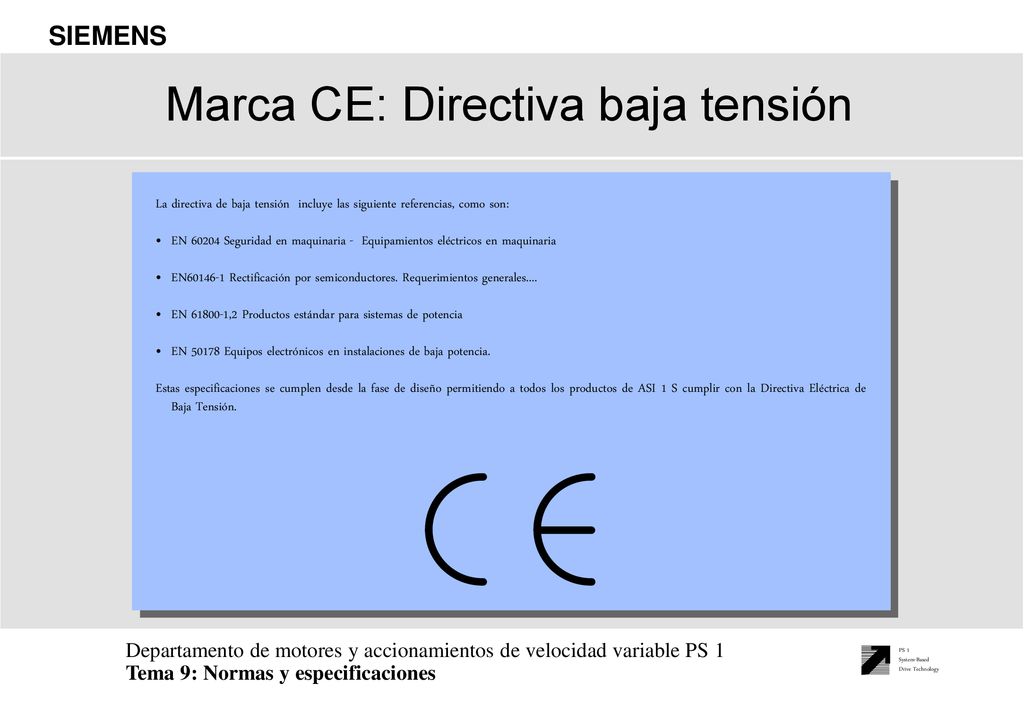

La directiva de baja tensión incluye las siguiente referencias, como son: EN Seguridad en maquinaria - Equipamientos eléctricos en maquinaria EN Rectificación por semiconductores. Requerimientos generales.... EN ,2 Productos estándar para sistemas de potencia EN Equipos electrónicos en instalaciones de baja potencia. Estas especificaciones se cumplen desde la fase de diseño permitiendo a todos los productos de ASI 1 S cumplir con la Directiva Eléctrica de Baja Tensión. La directiva de baja tensión se refiere a una gran cantidad de normas, pero hace especial énfasis en las normas de seguridad eléctricas, como por ejemplo, las tomas de tierra o los aislamientos. Todos los productos de PS 1 cumplen con estos requerimientos, y por ello llevan marcados el símbolo CE.

11 Marca CE: Directiva sobre maquinaria

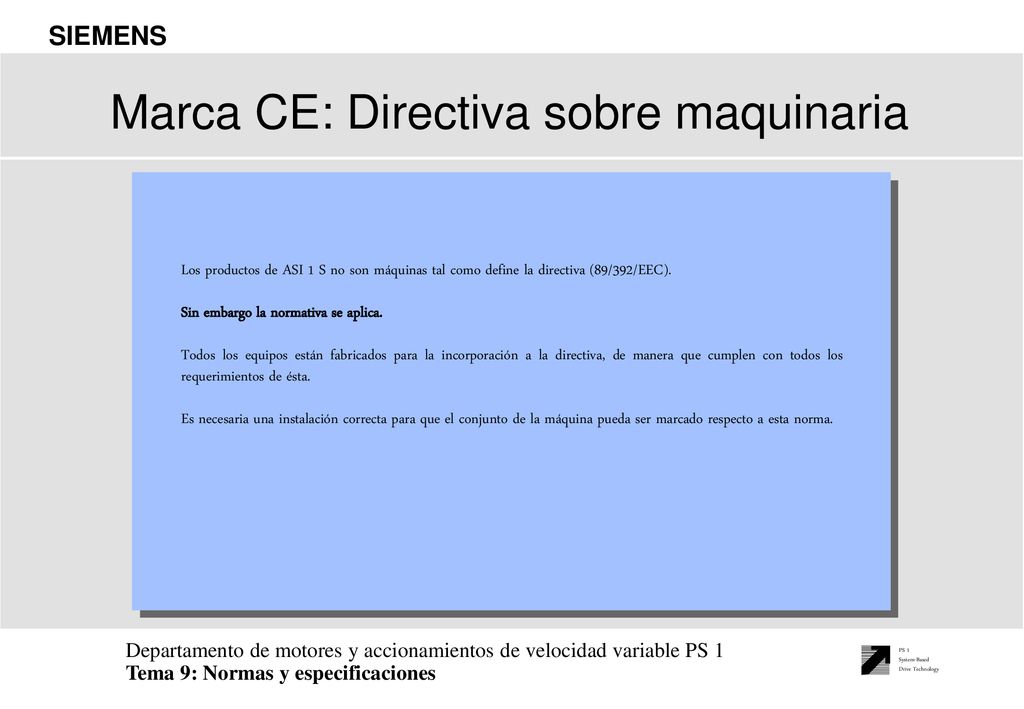

Los productos de ASI 1 S no son máquinas tal como define la directiva (89/392/EEC). Sin embargo la normativa se aplica. Todos los equipos están fabricados para la incorporación a la directiva, de manera que cumplen con todos los requerimientos de ésta. Es necesaria una instalación correcta para que el conjunto de la máquina pueda ser marcado respecto a esta norma. La directiva sobre maquinaria se aplica a máquinas completas con partes que se pueden mover, y por tanto no es aplicable directamente a los productos de PS 1. Los productos de PS 1 se incluyen normalmente en el apartado de máquinas, si la instalación está correctamente instalada (por ejemplo, con la toma de tierra y los bloqueos adecuados).

12 Marca CE: Directiva EMC 89/336/EEC

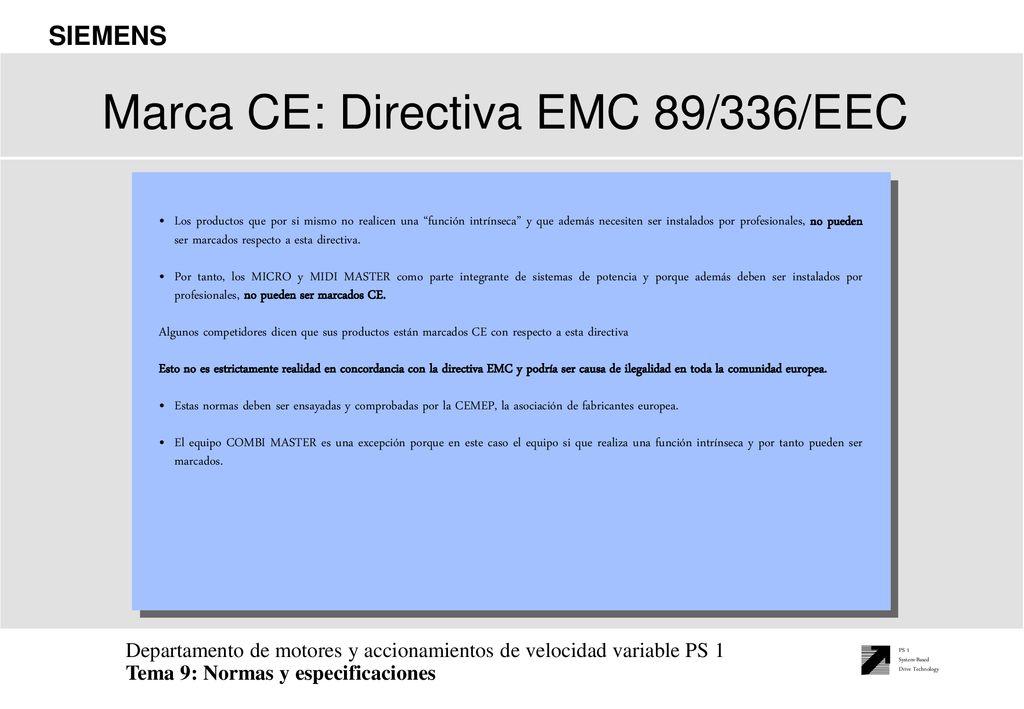

Los productos que por si mismo no realicen una “función intrínseca” y que además necesiten ser instalados por profesionales, no pueden ser marcados respecto a esta directiva. Por tanto, los MICRO y MIDI MASTER como parte integrante de sistemas de potencia y porque además deben ser instalados por profesionales, no pueden ser marcados CE. Algunos competidores dicen que sus productos están marcados CE con respecto a esta directiva Esto no es estrictamente realidad en concordancia con la directiva EMC y podría ser causa de ilegalidad en toda la comunidad europea. Estas normas deben ser ensayadas y comprobadas por la CEMEP, la asociación de fabricantes europea. El equipo COMBI MASTER es una excepción porque en este caso el equipo si que realiza una función intrínseca y por tanto pueden ser marcados. Hubo una gran cantidad de discusiones con la designación CE en relación con la directiva de perturbaciones electromagnéticas. La relevancia de la directiva EMC depende de varios factores: Método de distribución: Si el producto es de distribución restringida para los instaladores profesionales, la directiva EMC no puede ser aplicada. Esto rige para los productos de PS 1, los cuales sólo se venden a un determinado número de profesionales. Una distribución sin límites como la venta individual por piezas no es el método de distribución elegido para nuestro productos. La función del accionamiento: El accionamiento se define como un componente, ya que no posee ninguna función intrínsecamente. El COMBIMASTER es un producto completo, y por eso, se le puede aplicar la normativa.
