1 Diagnóstico NCM S7 Ethernet
Contenidos: Página Diagnostico NCM S7 Ethernet Botones de Comando en General Procedimiento Diagnóstico Ejecutando Diagnostico NCM S7 Ethernet Estableciendo Conexión con la CP Ethernet Ejecutar Diagnostico vía Menu de Inicio Ejecutar Diagnostico desde el Diálogo de Propiedades Ajustar Opciones Identificar CP Ethernet Averiguar el Modo de Operación Diagnóstico Enlaces de Transporte Diagnóstico General Errores con el Búfer de Diagnóstico

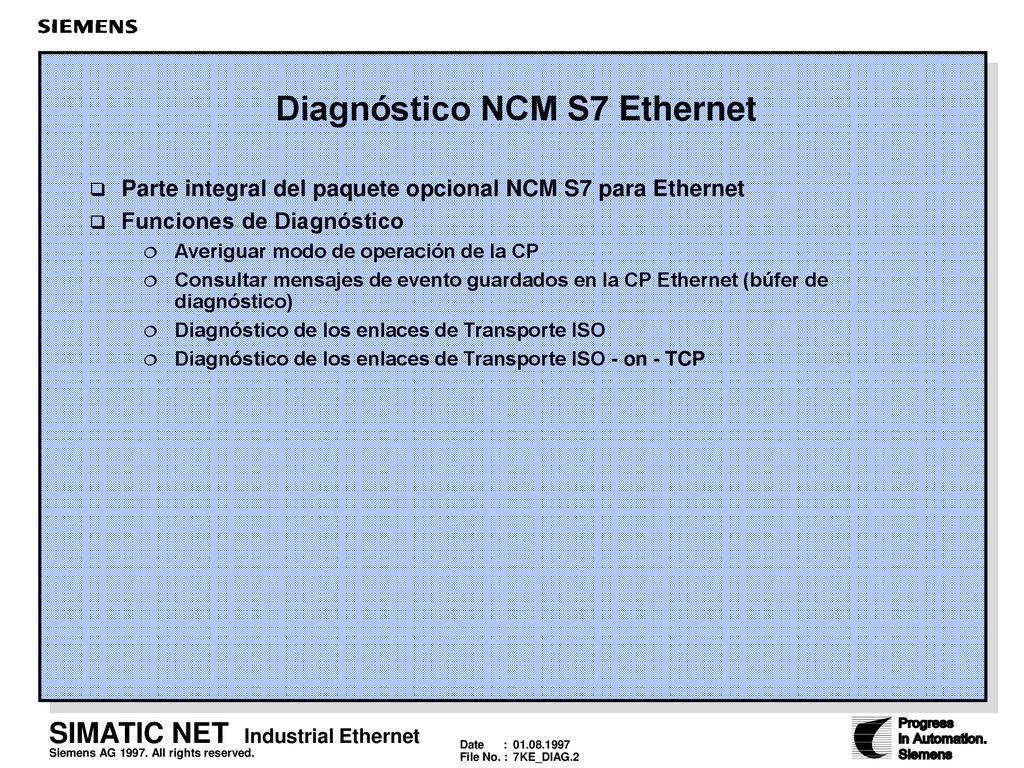

2 Diagnóstico NCM S7 Ethernet
Parte integral del paquete opcional NCM S7 para Ethernet Funciones de Diagnóstico Averiguar modo de operación de la CP Consultar mensajes de evento guardados en la CP Ethernet (búfer de diagnóstico) Diagnóstico de los enlaces de Transporte ISO Diagnóstico de los enlaces de Transporte ISO - on - TCP Funciones y El diagnóstico NCM S7 Ethernet es una parte integrada en el paquete Operación opcional de NCM S7 para Ethernet. Las funciones de diagnóstico individuales pueden seleccionarse por medio de fichas. Los botones del cuadro de diálogo permiten controlar el proceso de diagnóstico. Funciones de Son posibles las siguientes funciones de diagnóstico: Diagnóstico  Averiguar el modo de operación en Ethernet  Consultar mensajes de eventos guardados en la CP Ethernet (búfer de diagnóstico)  Diagnóstico de enlaces de Transporte ISO  Diagnóstico de enlaces de Transporte ISO - on - TCP

3 Botones de Comando en General
Cerrar Act. Cíclica ON Actualizar Ayuda Estos botones se presentan en la mayoría de cuadros de diálogo. Estos botones se presentan en la mayoría de cuadros de diálogo. SIMATIC NET Industrial Ethernet Date : Siemens AG 1997. All rights reserved . File No. : 7KE_DIAG. 3 Botón Función Cerrar Salir de la función de diagnóstico actual. Se cierra el diálogo de diagnóstico. Act. Cíc. ON / Activa (Act. Cíc. ON) y desactiva (Act. Cíc. OFF) la actualización automática Act. Cíc. OFF (cíclica) de la información de diagnóstico y estado visualizada. Puede establecer el intervalo entre actualizaciones en la ficha "Opciones". La actualización cíclica se activa como estándar cuando se llama a las funciones estáticas (orientado a estación). Para el resto de funciones inicialmente está desactivada. Tan pronto como active la actualización cíclica, el texto del botón cambia a "Act. Cíc. OFF". Nota: Cuando se activa la actualización cíclica, la combinación de teclas Alt + Tab para cambiar de programa en Windows puede deshabilitarse. Si así es, puede usar el botón del ratón (si las otras aplicaciones están presentes en pantalla) o desactivar la actualización cíclica y cambiar entonces de programa. Actualizar Este botón actualiza, una vez, la información de diagnóstico y estado visualizada cuando se pulsa. Ayuda Ayuda sobre la función de diagnóstico actual. También puede pulsar la tecla de función F1 para obtener ayuda. En algunos de los cuadros de diálogo puede disponer de una ayuda contextual sobre de ciertos campos de salida. Coloque el cursor en el campo de salida y pulse la tecla de función F1.

4 Procedimiento Diagnóstico

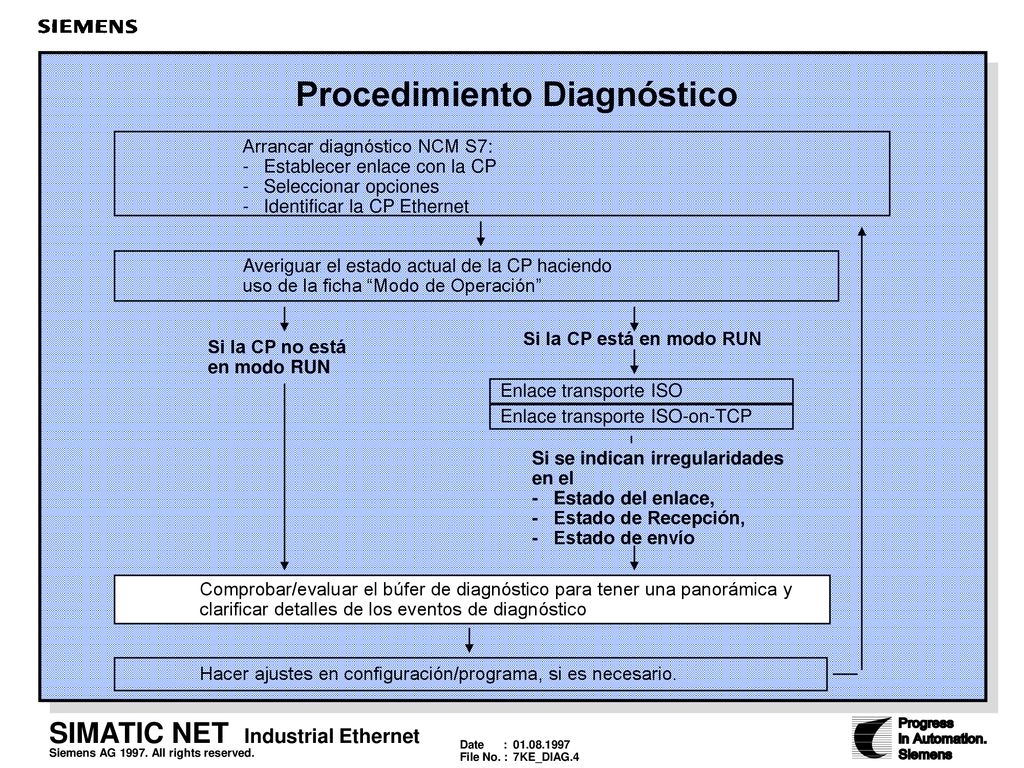

Arrancar diagnóstico NCM S7: - Establecer enlace con la CP - Seleccionar opciones - Identificar la CP Ethernet Averiguar el estado actual de la CP haciendo uso de la ficha “Modo de Operación” Si la CP está en modo RUN Si la CP no está en modo RUN Enlace transporte ISO Enlace transporte ISO-on-TCP Si se indican irregularidades en el - Estado del enlace, - Estado de Recepción, - Estado de envío Procedimiento Para conseguir un uso eficiente de la herramienta de diagnóstico, sobre todo al usarla por primera vez, se recomienda el siguiente procedimiento: 1. El diagrama de flujo precedente subraya los principios de cómo trabajar en una sesión de diagnóstico. 2. Sígalo para identificar sus problemas y seleccione la función de diagnóstico recomendada. Comprobar/evaluar el búfer de diagnóstico para tener una panorámica y clarificar detalles de los eventos de diagnóstico Hacer ajustes en configuración/programa, si es necesario.

5 Ejecutando Diagnóstico NCM S7 Ethernet

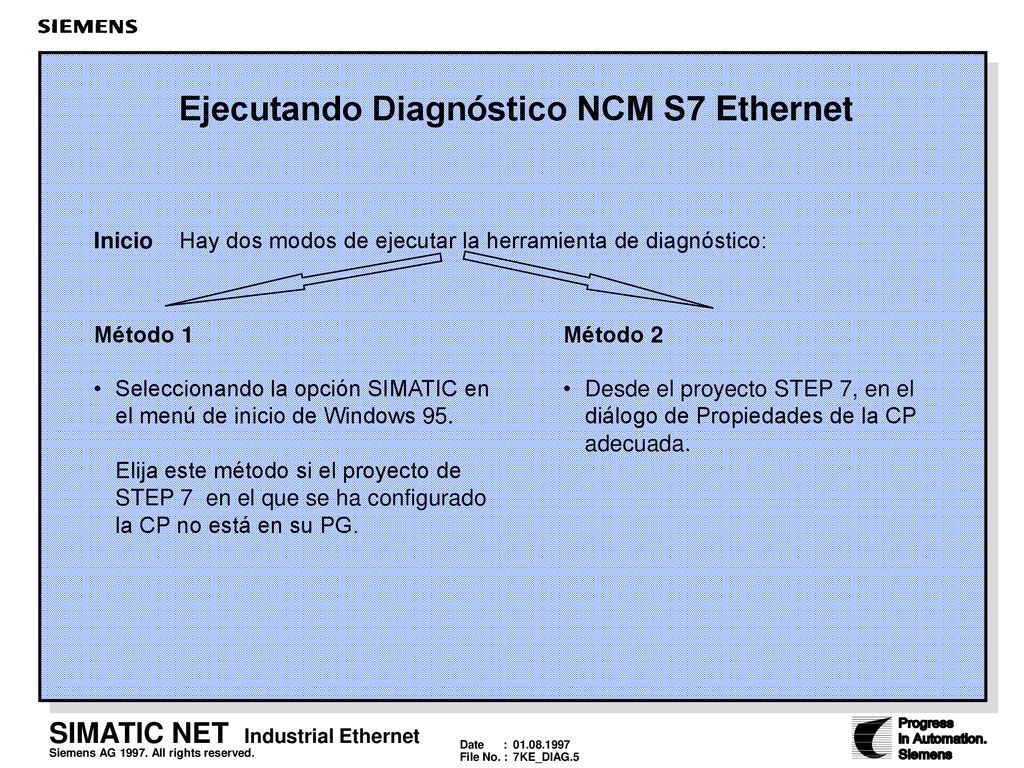

Inicio Hay dos modos de ejecutar la herramienta de diagnóstico: Método 1 Método 2 Seleccionando la opción SIMATIC en el menú de inicio de Windows 95. Elija este método si el proyecto de STEP 7 en el que se ha configurado la CP no está en su PG. Desde el proyecto STEP 7, en el diálogo de Propiedades de la CP adecuada.

6 Estableciendo Conexión con la CP Ethernet

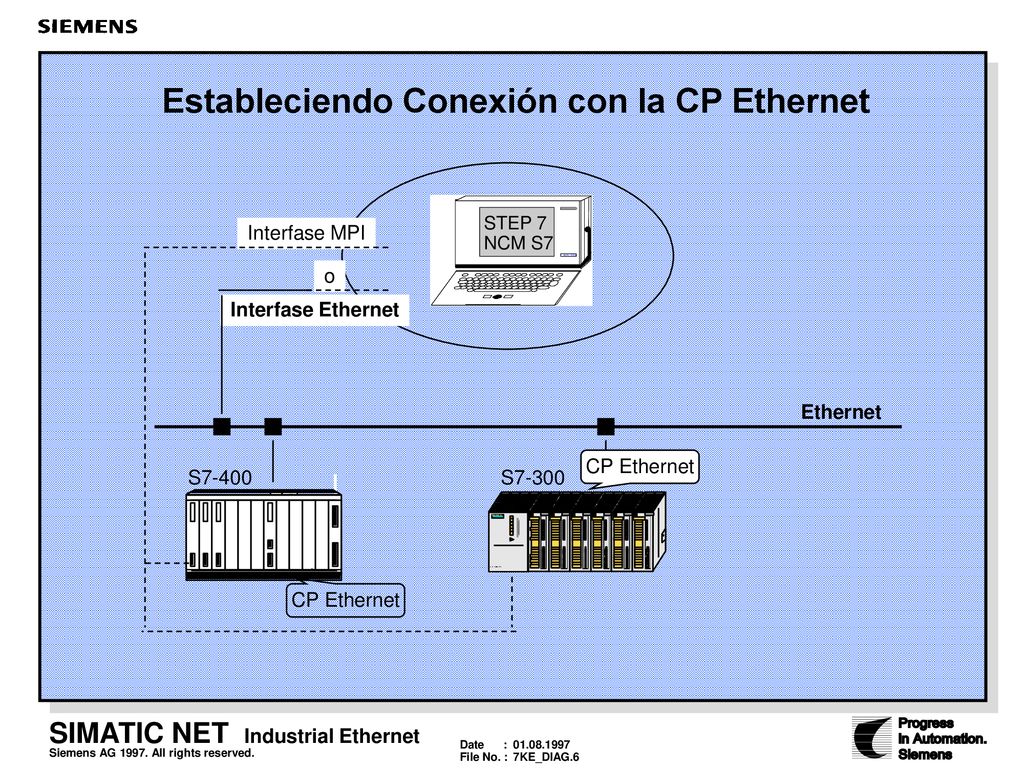

STEP 7 NCM S7 Interfase MPI o Interfase Ethernet Ethernet CP Ethernet S7-400 S7-300 Establezca una conexión fija entre la PG y la estación SIMATIC S7. Puede elegir entre: MPI Ethernet (proporcionada: si se instala una CP Ethernet en la PG se ha asignado una dirección MAC a la CP Ethernet en el S7) CP Ethernet

7 Ejecutar Diagnóstico vía Menú de Inicio

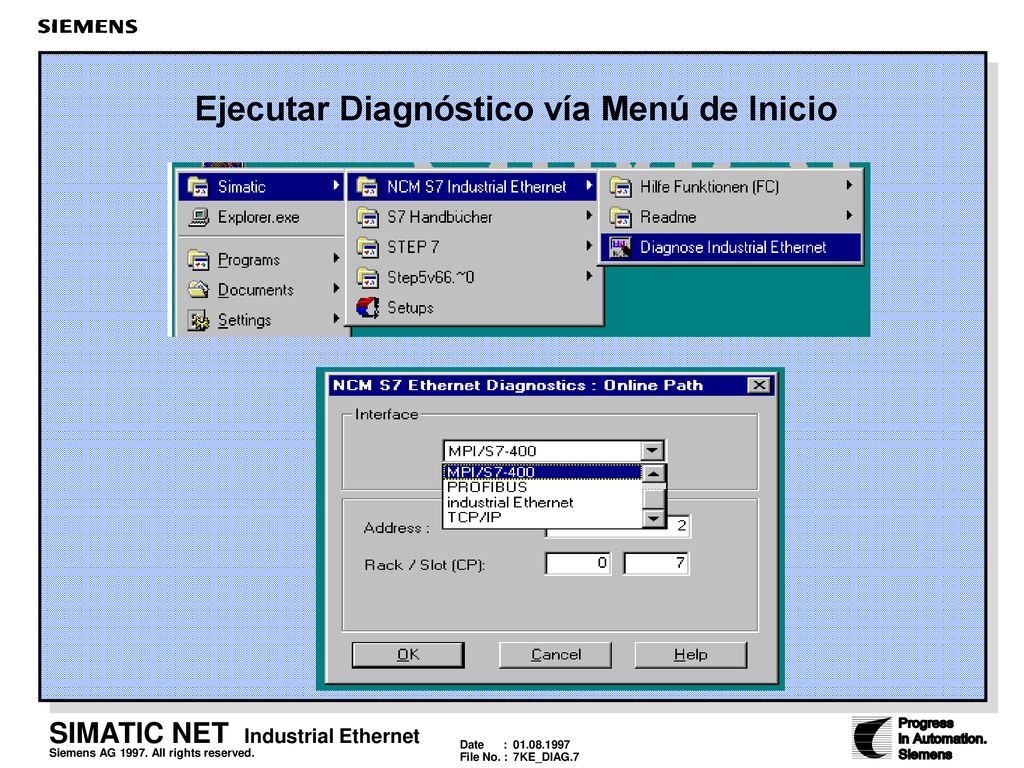

Si los datos de configuración no están presentes en su PG/PC, proceda del siguiente modo para arrancar el diagnóstico de una CP Ethernet conectada: 1. Seleccione la opción de menú NCM S7 y después “Diagnóstico Industrial Ethernet ” en el menú que sale a continuación. 2. En el cuadro de diálogo “Ruta Online”, que aparece entonces, seleccione la interfase adecuada para su configuración de hardware. Según el tipo de interfase que haya seleccionado, le será permitido acceder a una dirección: - MPI/S Introduzca: dirección MPI de la CPU; - MPI/S Introduzca: dirección MPI de la CPU y número de rack/slot de la CP Ethernet; - Ethernet Introduzca: dirección MAC de la CP a diagnosticar en formato hexadecimal. - TCP/IP Introduzca: dirección IP de la CP a diagnosticar en formato hexadecimal. Resultado: Se abre el cuadro de diálogo “Diagnóstico”. Se ajusta de forma automática la ruta actualmente en uso en STEP 7.

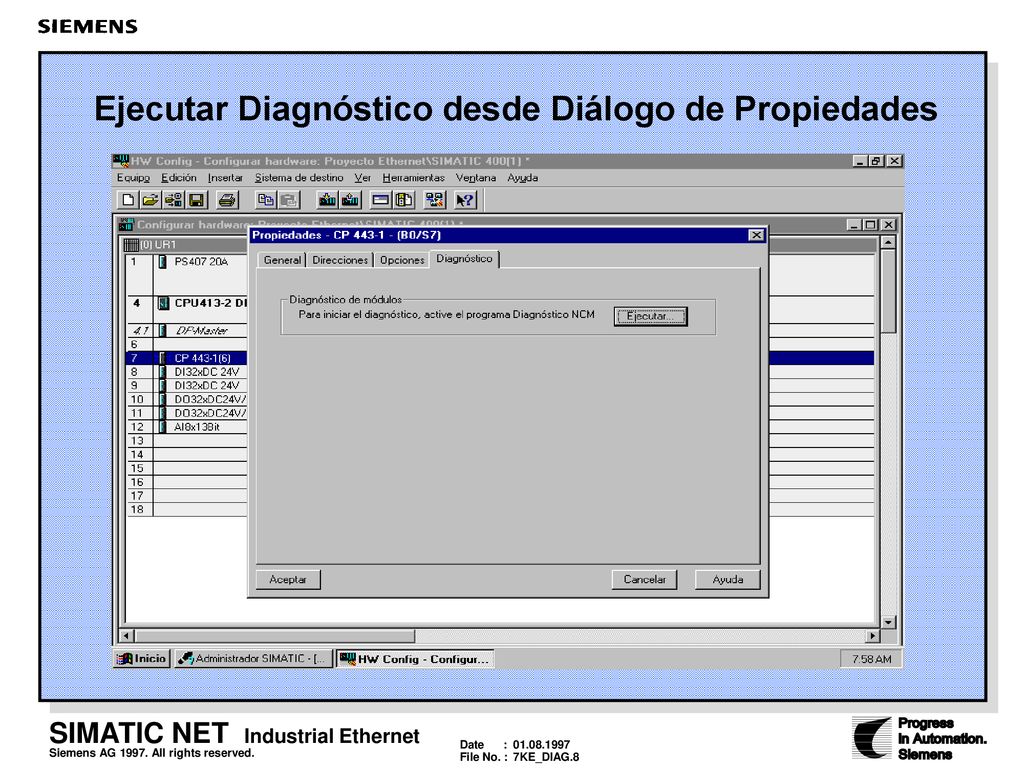

8 Ejecutar Diagnóstico desde Diálogo de Propiedades
Si los datos del proyecto están presentes en la PG/PC, proceda del siguiente modo: 1. Elija la estación S7 en cuestión del proyecto y abra la configuración de hardware. 2. Seleccione la CP Ethernet y abra el diálogo Propiedades. 3. Escoja la ficha “Diagnóstico”. 4. Pulse el botón “Ejecutar” Resultado: Se arranca el programa de diagnóstico independiente de Ethernet.

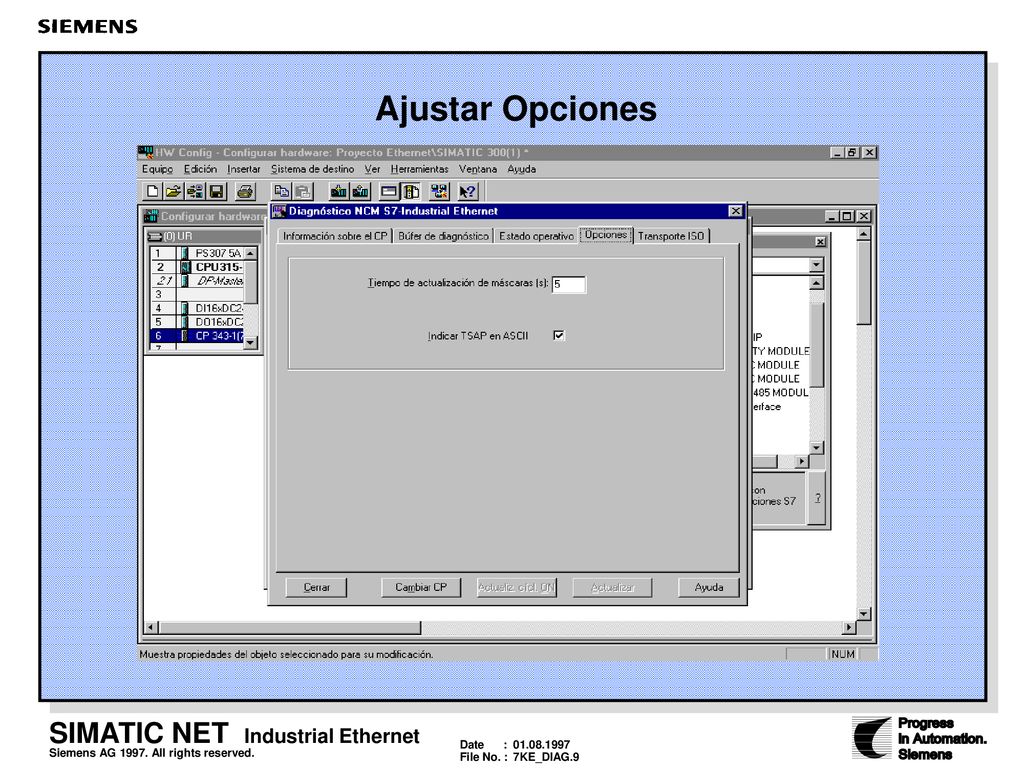

9 Ajustar Opciones Propósito Ajustar los parámetros a aplicar durante toda la sesión de diagnóstico en la ficha "Opciones". Parámetros Significado Diálogo Tiempo Act. De máscaras Ajusta el intervalo de la actualización cíclica de los datos de diagnóstico en el cuadro de diálogo. Indicar TSAP en ASCII Puede elegir si desea visualizar los TSAP en ASCII o en notación hexadecimal en las siguientes fichas.

10 Identificar CP Ethernet

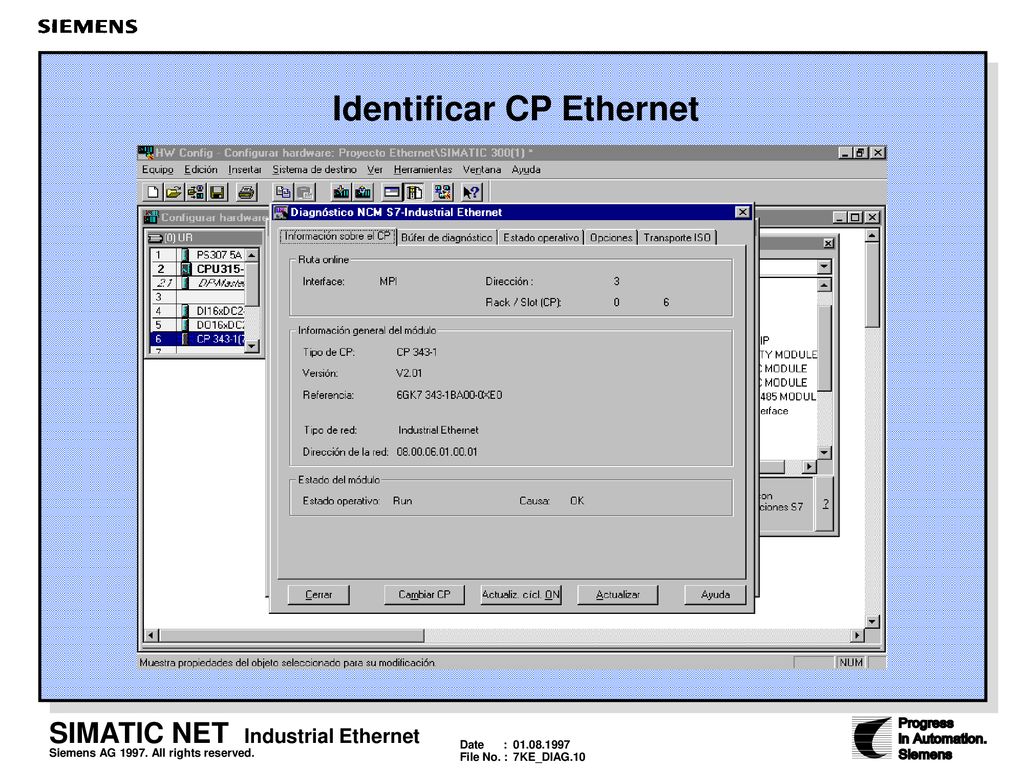

Propósito Identificar la CP Ethernet con la cuál se ha conectado el diagnóstico NCM S7 Ethernet y averiguar el modo de operación actual. Cuadro de diálogo En la ficha “Información sobre CP” se muestra la siguiente información y Parámetros (las entradas se dan como ejemplo): Parámetros en la sección “Información general del Módulo” del cuadro de diálogo Parámetros Significado Tipo CP: Tipo de CP Ethernet, p. ej. CP Versión: Versión del firmware de la CP Ethernet. Referencia: Identificador de producto Siemens de la CP Ethernet, que también se utiliza para asignar el módulo al controlador lógico programable en la herramienta de configuración de hardware de S7. Parámetros en la sección “Estado del Módulo” del cuadro de diálogo Estado Operativo Modos de operación posibles: Causa: Stop, Arranque, Run. Causas posibles: incluyen OK y comando STOP desde PG. Cambiar Actual Si desea cambiar el modo de operación existente, seleccione la ficha Estado Operativo Estado operativo.

11 Averiguar el Estado Operativo

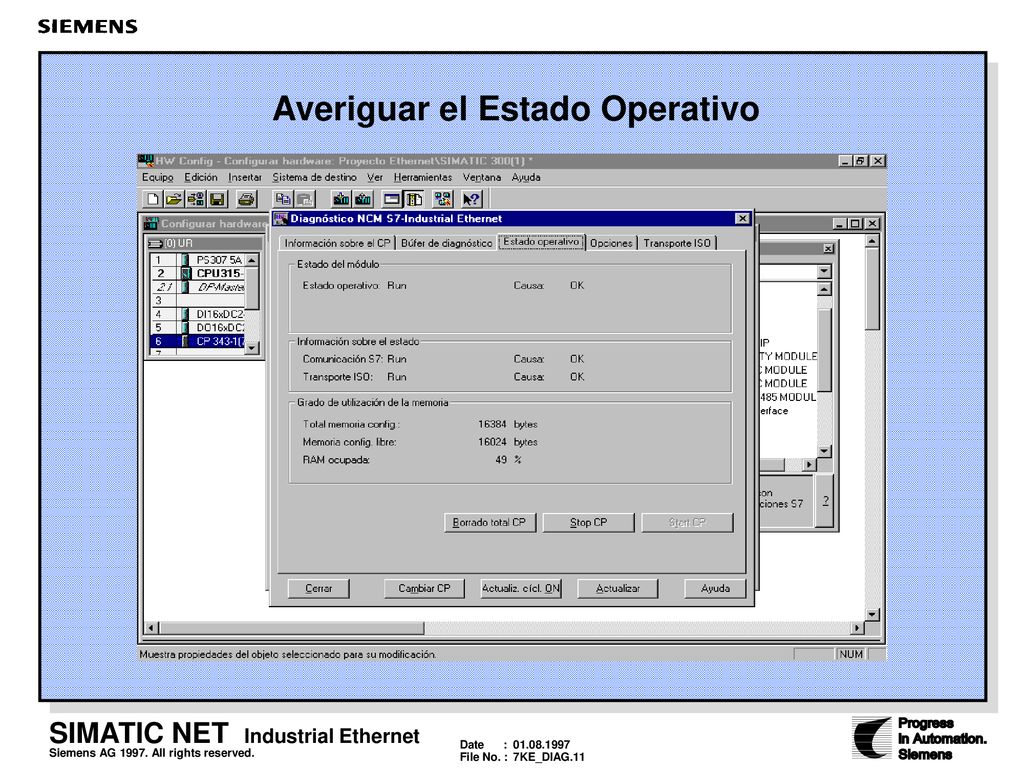

Propósito Averiguar el estado operativo de la CP Ethernet como módulo de la estación S7 y como estación de Ethernet Industrial y, si es necesario, cambiarlo (botones Stop CP/ Start CP). Cuadro de Diálogo La ficha “Estado Operativo” muestra la siguiente información: y Parámetros Parámetros en la sección “Estado operativo” del cuadro de diálogo: Parámetros Significado Estado operativo Estados posibles son: Stop, Arranque, Run. Y Causa: Posibles causas incluyen OK, comando STOP desde PG, No configurada. Parámetros en las secciones “Información de Estado", ”Recursos de Memoria" y “Tiempo de Transferencia” del cuadro de diálogo: Información Estado La información visualizada para estado y causa le dará una indicación del tipo de configuración y del estado actual de los servicios configurados. Recursos de Memoria Indicación de la capacidad de memoria ocupada en la CP Ethernet en base a la configuración y al actual modo de operación. Tiempo Transferencia Indica si la CP ha sido configurada para traspasar la hora a la CPU. Botones Los botones adicionales, estén o no habilitados, en función de el modo de Adicionales operación actual de la CP Ethernet, le permitirá controlar la CP Ethernet: Botón Significado Stop CP Para la CP Ethernet Start CP Puede arrancar la CP Ethernet si el selector RUN/STOP está en RUN.

12 Diagnóstico Enlaces de Transporte
Propósito Visualizar y mostrar los enlaces de transporte Cuadro de Diálogo En la ficha “Transporte ISO” o “ISO-on-TCP” se muestra la siguiente y Parámetros información (entradas dadas como ejemplo): En ISO-on-TCP, la columna “Dirección MAC Remota” se denomina “Dirección Internet” Parámetros en el cuadro de diálogo Parámetro Significado Transporte ISO Se muestra el nombre y número del enlace configurado, junto con la (Lista de Enlaces) siguiente información de cada enlace: Enviados: Número de tramas enviadas con éxito Recibidos: Número de tramas recibidas. Propiedades Se muestra el enlace, Estado de Envío y Recepción del emisor del enlace Enlace seleccionado en la lista de enlaces. Botones Adicionales Botón Significado Inicializar Contador Se ponen a 0 los contadores para las tramas enviadas y recibidas a través del enlace de transporte ISO en el módulo y en la lista visualizada.

13 Diagnóstico General Errores usando el Búfer de Diagnóstico (1)

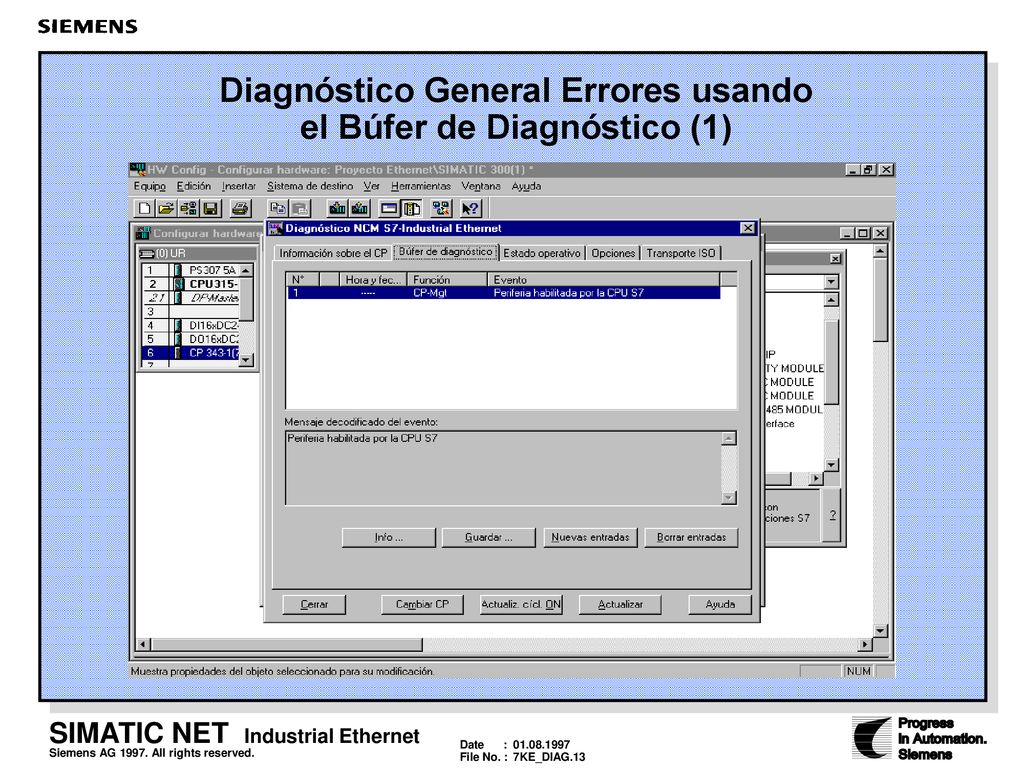

Propósito Mostrar, en detalle, los mensajes de eventos grabados en la CP Ethernet. El búfer de diagnóstico le proporciona información útil sobre todos los servicios de comunicación de la CP Ethernet. Principio de Los mensajes de eventos se guardan en la CP Ethernet en un búfer en anillo Operación que permite almacenar hasta 50 entradas. Pueden almacenarse más de 500 mensajes en NCM S7! Todas las funciones de CP pueden generar mensajes de evento. Cuando elige este cuadro de diálogo, se leen estos mensajes y se muestran en pantalla. El último mensaje aparece en la primera línea con el número mayor. Cuadro Diálogo En la ficha “Búfer de Diagnóstico” se muestra la siguiente información y Parámetros (las entradas se dan como ejemplo): Parámetros en la ficha “Búfer de Diagnóstico”: Parámetro Significado N...: Números consecutivos de los mensajes de eventos. Pueden almacenarse como máx. 500 mensajes de evento en NCM S7 Ethernet. El siguiente carácter indica el nivel: ! = Error !! = Error importante Sin extensión = Información Hora y fecha: Tiempo Función: Servicio de comunicación que ha generado el mensaje.

14 Diagnóstico General Errores usando el Búfer de Diagnóstico (2)
Botones Los siguientes botones adicionales le permitirán controlar la salida del Adicionales búfer de diagnóstico: Botón Significado Nuevas Entradas Si se activa el botón “Nuevas Entradas”, se añaden los nuevos mensajes de evento producidos desde que se abrió el cuadro de diálogo. Cuando pulse el botón, se selecciona el más viejo de los mensajes nuevos de forma que puede ver fácilmente que mensajes son nuevos. Borrar Entradas Se borran todas las entradas en el búfer de diagnóstico NCM S7. Las nuevas entradas se añaden a la lista actualizando. Nota: Esto no afecta a las entradas en la CP Ethernet. Pueden leerse de nuevo las entradas en NCM S7 llamando de nuevo al cuadro de diálogo. Guardar... Puede grabar los mensajes de eventos leídos en un fichero de texto a definir (nombre.txt) con todo el texto adicional.

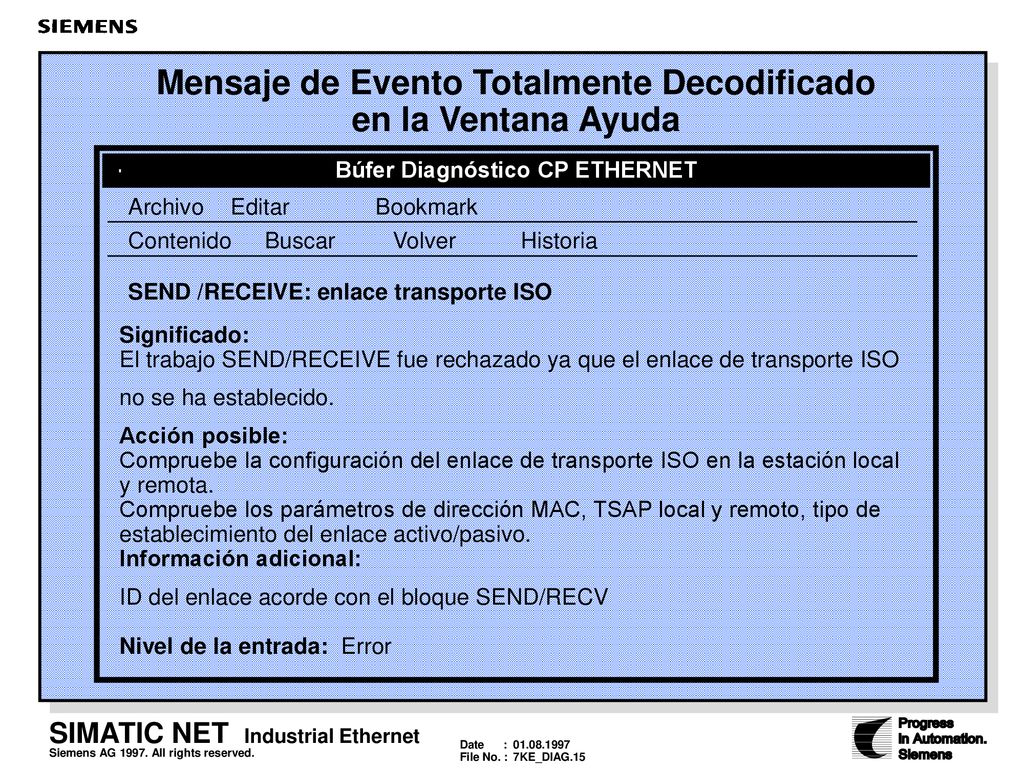

15 Mensaje de Evento Totalmente Decodificado en la Ventana Ayuda
Búfer Diagnóstico CP ETHERNET Archivo Editar Bookmark Contenido Buscar Volver Historia SEND /RECEIVE: enlace transporte ISO Significado: El trabajo SEND/RECEIVE fue rechazado ya que el enlace de transporte ISO no se ha establecido. Acción posible: Compruebe la configuración del enlace de transporte ISO en la estación local y remota. Compruebe los parámetros de dirección MAC, TSAP local y remoto, tipo de establecimiento del enlace activo/pasivo. Información adicional: ID del enlace acorde con el bloque SEND/RECV Nivel de la entrada: Error Mensajes Para obtener una versión completa y decodificada de un mensaje de evento, de Evento proceda del siguiente modo: Detallados 1. Elija con el cursor el mensaje de evento en cuestión en la lista de mensajes de evento. La correspondiente entrada del mensaje seleccionado se presenta en el campo “Mensaje Evento Decodificado”. 2. Cuando se hace doble-click en un mensaje de evento, aparece un texto de ayuda explicando el mensaje en mayor detalle.
