2.5.1 Memoria RAM Tema 2 página 36

Presentación del tema: "2.5.1 Memoria RAM Tema 2 página 36"— Transcripción de la presentación:

1 2.5.1 Memoria RAM Tema 2 página 36
4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

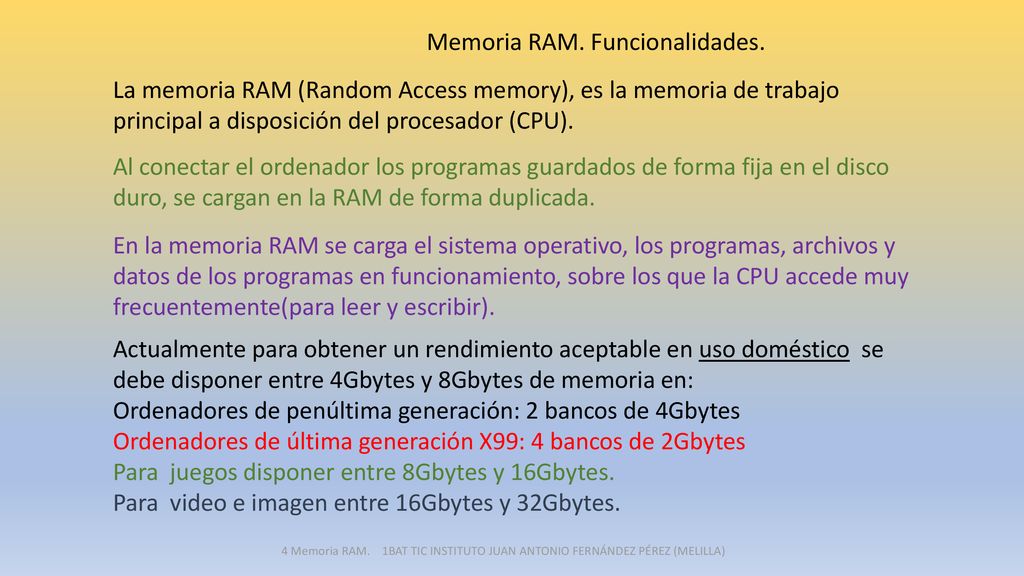

2 Memoria RAM. Funcionalidades.
La memoria RAM (Random Access memory), es la memoria de trabajo principal a disposición del procesador (CPU). Al conectar el ordenador los programas guardados de forma fija en el disco duro, se cargan en la RAM de forma duplicada. En la memoria RAM se carga el sistema operativo, los programas, archivos y datos de los programas en funcionamiento, sobre los que la CPU accede muy frecuentemente(para leer y escribir). Actualmente para obtener un rendimiento aceptable en uso doméstico se debe disponer entre 4Gbytes y 8Gbytes de memoria en: Ordenadores de penúltima generación: 2 bancos de 4Gbytes Ordenadores de última generación X99: 4 bancos de 2Gbytes Para juegos disponer entre 8Gbytes y 16Gbytes. Para video e imagen entre 16Gbytes y 32Gbytes. 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

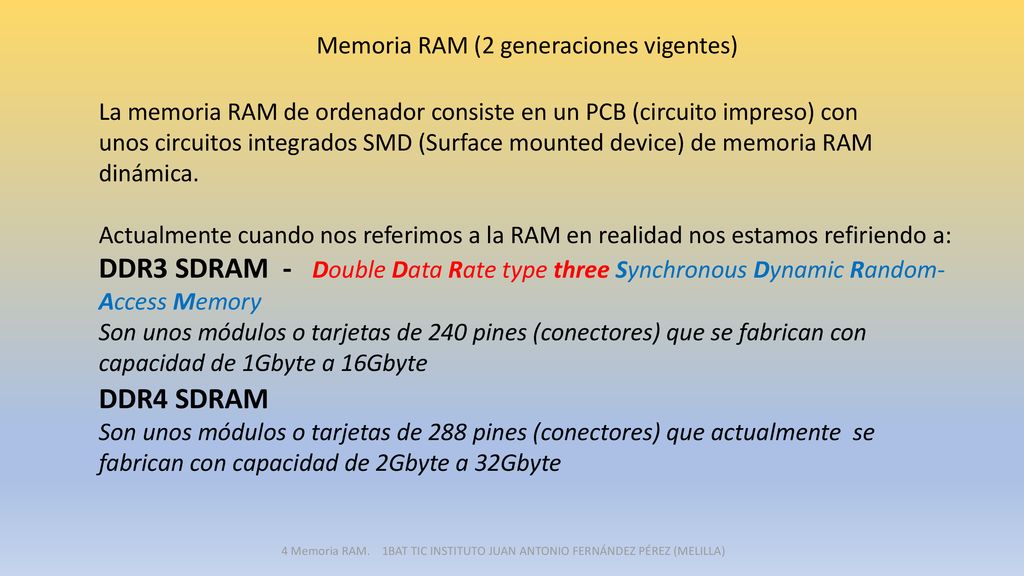

3 Memoria RAM (2 generaciones vigentes)
La memoria RAM de ordenador consiste en un PCB (circuito impreso) con unos circuitos integrados SMD (Surface mounted device) de memoria RAM dinámica. Actualmente cuando nos referimos a la RAM en realidad nos estamos refiriendo a: DDR3 SDRAM - Double Data Rate type three Synchronous Dynamic Random-Access Memory Son unos módulos o tarjetas de 240 pines (conectores) que se fabrican con capacidad de 1Gbyte a 16Gbyte DDR4 SDRAM Son unos módulos o tarjetas de 288 pines (conectores) que actualmente se fabrican con capacidad de 2Gbyte a 32Gbyte 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

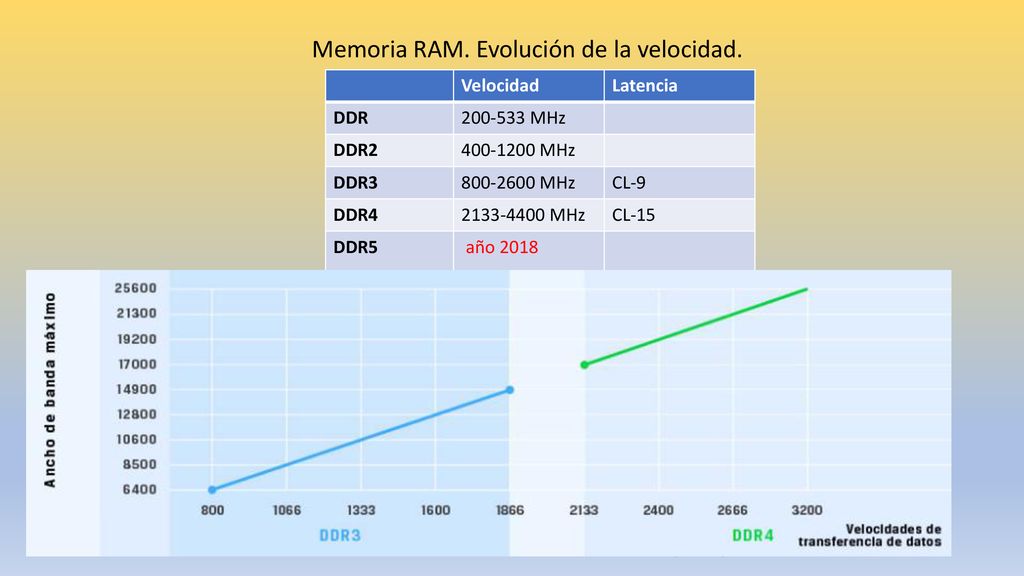

4 Memoria RAM. Evolución de la velocidad.
Latencia DDR MHz  DDR2 MHz DDR3 MHz CL-9 DDR4 MHz CL-15 DDR5 año 2018 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

5 Memoria RAM. DDR3 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

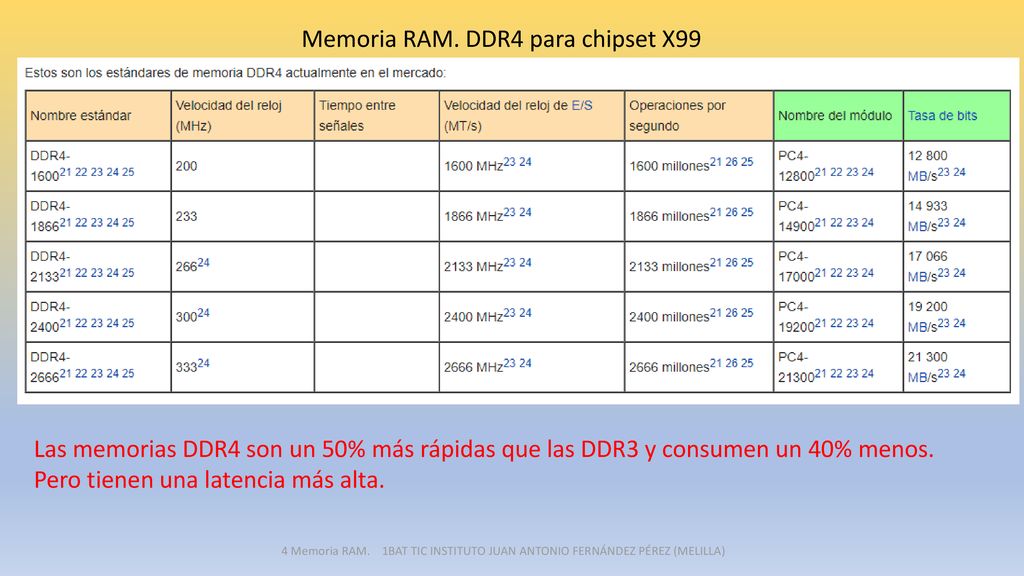

6 Memoria RAM. DDR4 para chipset X99
Las memorias DDR4 son un 50% más rápidas que las DDR3 y consumen un 40% menos. Pero tienen una latencia más alta. 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

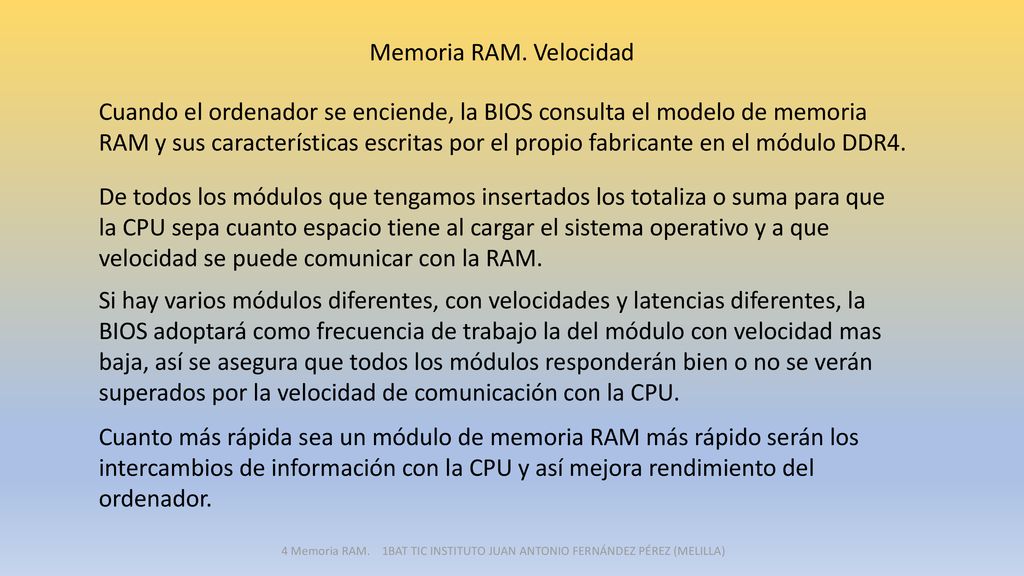

7 Memoria RAM. Velocidad Cuando el ordenador se enciende, la BIOS consulta el modelo de memoria RAM y sus características escritas por el propio fabricante en el módulo DDR4. De todos los módulos que tengamos insertados los totaliza o suma para que la CPU sepa cuanto espacio tiene al cargar el sistema operativo y a que velocidad se puede comunicar con la RAM. Si hay varios módulos diferentes, con velocidades y latencias diferentes, la BIOS adoptará como frecuencia de trabajo la del módulo con velocidad mas baja, así se asegura que todos los módulos responderán bien o no se verán superados por la velocidad de comunicación con la CPU. Cuanto más rápida sea un módulo de memoria RAM más rápido serán los intercambios de información con la CPU y así mejora rendimiento del ordenador. 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

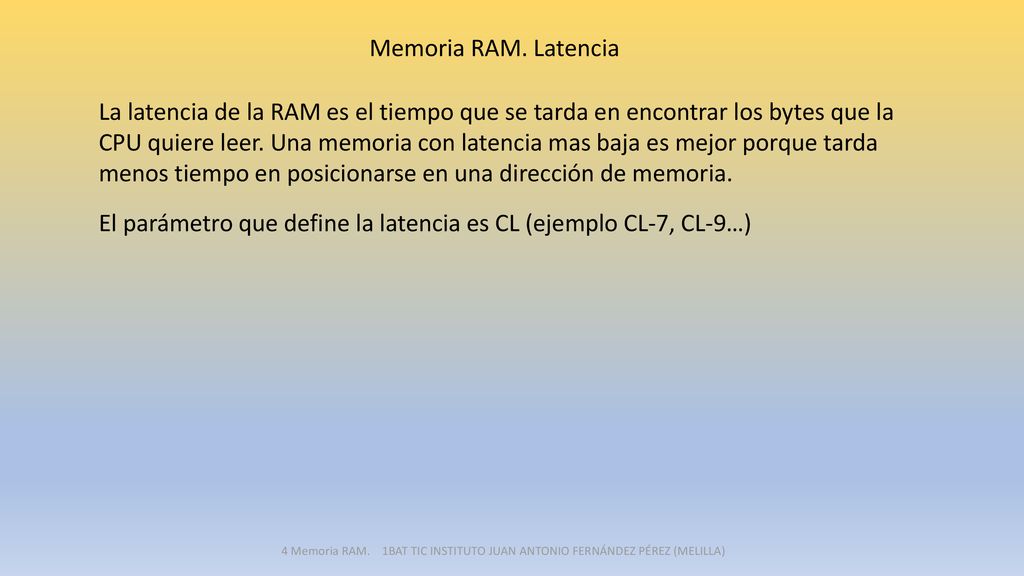

8 El parámetro que define la latencia es CL (ejemplo CL-7, CL-9…)
Memoria RAM. Latencia La latencia de la RAM es el tiempo que se tarda en encontrar los bytes que la CPU quiere leer. Una memoria con latencia mas baja es mejor porque tarda menos tiempo en posicionarse en una dirección de memoria. El parámetro que define la latencia es CL (ejemplo CL-7, CL-9…) 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

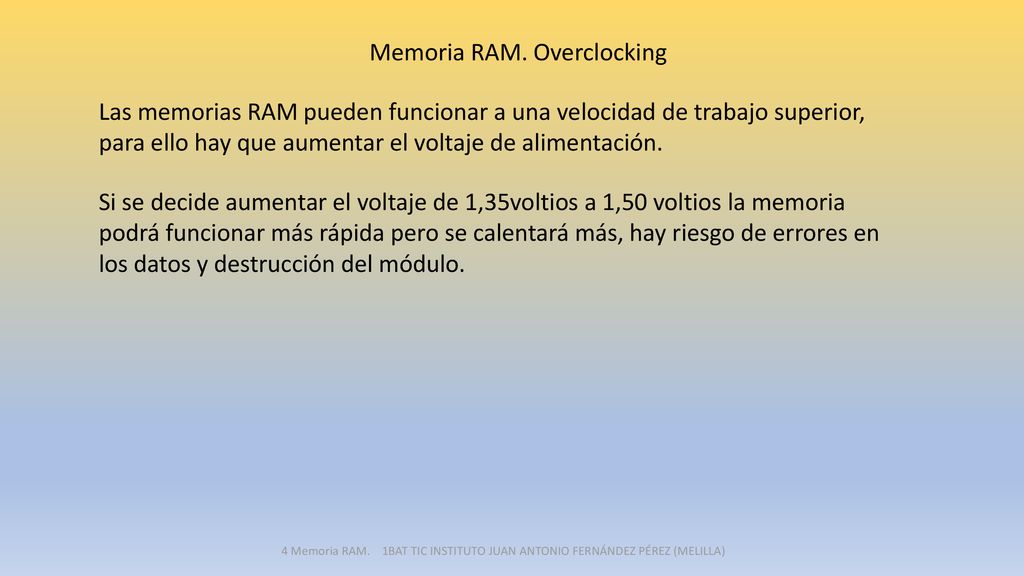

9 Memoria RAM. Overclocking
Las memorias RAM pueden funcionar a una velocidad de trabajo superior, para ello hay que aumentar el voltaje de alimentación. Si se decide aumentar el voltaje de 1,35voltios a 1,50 voltios la memoria podrá funcionar más rápida pero se calentará más, hay riesgo de errores en los datos y destrucción del módulo. 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

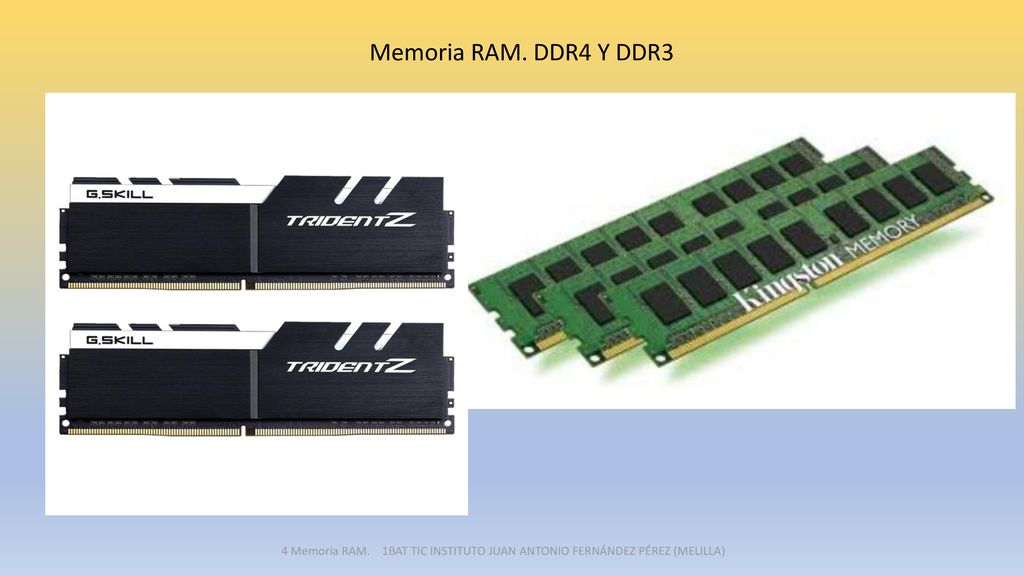

10 Memoria RAM. DDR4 Y DDR3 4 Memoria RAM. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)
