1 María Camila Restrepo Castrillón Mantener la operatividad del sistema Medellín 2014

2 Son las siglas de random access memory, un tipo de memoria de ordenador a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. La memoria RAM es el tipo de memoria más común en ordenadores y otros dispositivos como impresoras.

3  Esta es la primera tecnología que debemos conocer. La sigla SDRAM corresponde a single data rate synchronous dynamic random acces memory: que significa memoria RAM sincrónica, dinámica de acceso de datos simple). Procesa un dato por ciclo de reloj. DIMM SDRAM:

4  Son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base.  Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro. DIMM

5  Una tarjeta SIM (acrónimo en inglés de subscriber identity module, en español módulo de identificación del suscriptor) es una tarjeta inteligente desmontable usada en teléfonos móviles y módems USB. Las tarjetas SIM almacenan de forma segura la clave de servicio del suscriptor usada para identificarse ante la red, de forma que sea posible cambiar la línea de un terminal a otro simplemente cambiando la tarjeta. SIMM

6  (Double Data Rate). Que significa Doble velocidad de datos.  Son la evolución de la tecnología DIMM. Hace referencia a una lectura doble de datos. Los módulos DDR trabajan el doble de velocidad en el bus del sistema, lo que permite que nuestra PC tenga un mayor rendimiento. DIMM DDR1:

7  Es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la DRAM.  Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales) DIMM DDR2:

8  proviene de ("Dual Data Rate 3"), lo que traducido significa transmisión doble de datos tercer generación: son el mas moderno estándar, un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de memoria en ambos lados de la tarjeta y cuentan con un conector especial de 240 terminales para ranuras de la tarjeta principal (Motherboard).  También se les denomina DIMM tipo DDR3, debido a que cuentan con conectores físicamente independientes por ambas caras como el primer estándar DIMM. Este tipo de memoria cuenta en su gran mayoría de modelos con disipadores de calor, debido a que se sobrecalientan. DIMM DDR3:

9  Tiene un gran ancho de banda en comparación con sus versiones anteriores y aun están en fase de desarrollo. Apunta un cambio en la topología descartando los enfoques de doble y triple canal. Cada controlador de memoria esta conectado a un modulo único. DIMM DDR4:

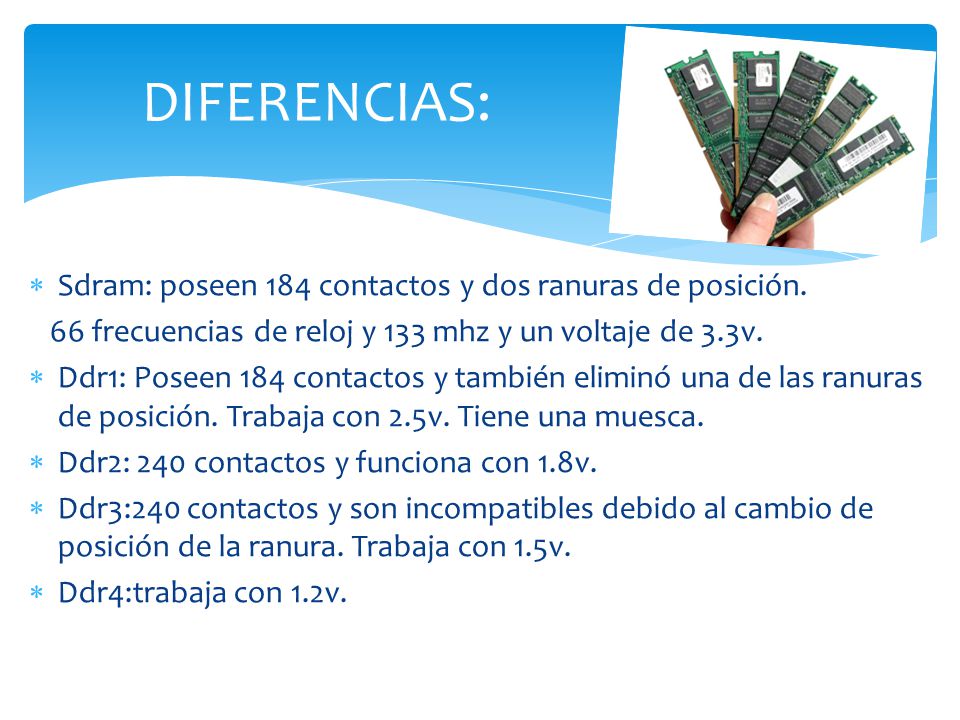

10  Sdram: poseen 184 contactos y dos ranuras de posición. 66 frecuencias de reloj y 133 mhz y un voltaje de 3.3v.  Ddr1: Poseen 184 contactos y también eliminó una de las ranuras de posición. Trabaja con 2.5v. Tiene una muesca.  Ddr2: 240 contactos y funciona con 1.8v.  Ddr3:240 contactos y son incompatibles debido al cambio de posición de la ranura. Trabaja con 1.5v.  Ddr4:trabaja con 1.2v. DIFERENCIAS:

11  Se trata de una nueva forma de trabajar con la memoria DDR donde el controlador ofrece a la CPU dos canales independientes y simultáneos para acceder a los datos. De esta manera se duplica el ancho de banda teórico. Para ello es imprescindible rellenar los bancos de memoria con 2 módulos. DUAL CHANNEL:

12  Las memorias de tecnología DIMM son anteriores a DDR, el formato es distinto(DIMM tiene 168 contactos y dos muescas mientras que las DDR tienen 184 contactos y una muesca), estas memorias son incompatibles entre si, además su funcionamiento es diferente, las DDR son el doble de rápidas que una memoria DIMM de capacidad equivalente (respecto de las DIMM pc 133 que fueron las últimas con esta tecnología). Diferencias entre memorias DDR y DIMM

13  http://www.informaticamoderna.com/Memoria_DDR3.htm CIBERGRAFÍA:
