1 PRESENTADO POR : Daniela Páez Paula Garcés

2

3 CUADRO COMPARATIVO (registro de banderas y memorias) VELOCIDADCAPACIDADCOSTOSTAMAÑO REGISTROS DEL PROCESADOR 1 ns De 4 bits hasta 64 bits Bytes/ dólaresMicroscópico MEMORIA CACHE ( L1) 1 nsDe 64KB y los 256KB Kilobytes/dóla res Microscópico MEMORIA PRINCIPAL (RAM)(DDR3) La memoria DDR3 Trabaja con un voltaje de 1,2v a una velocidad 2,133 MHZ. 16 gibytesMegabytes/d ólares 3 pulgadas MEMORIA VIRTUAL 10 ms10 terabytesMegabytes/d olares 3,5 pulgadas

4

5

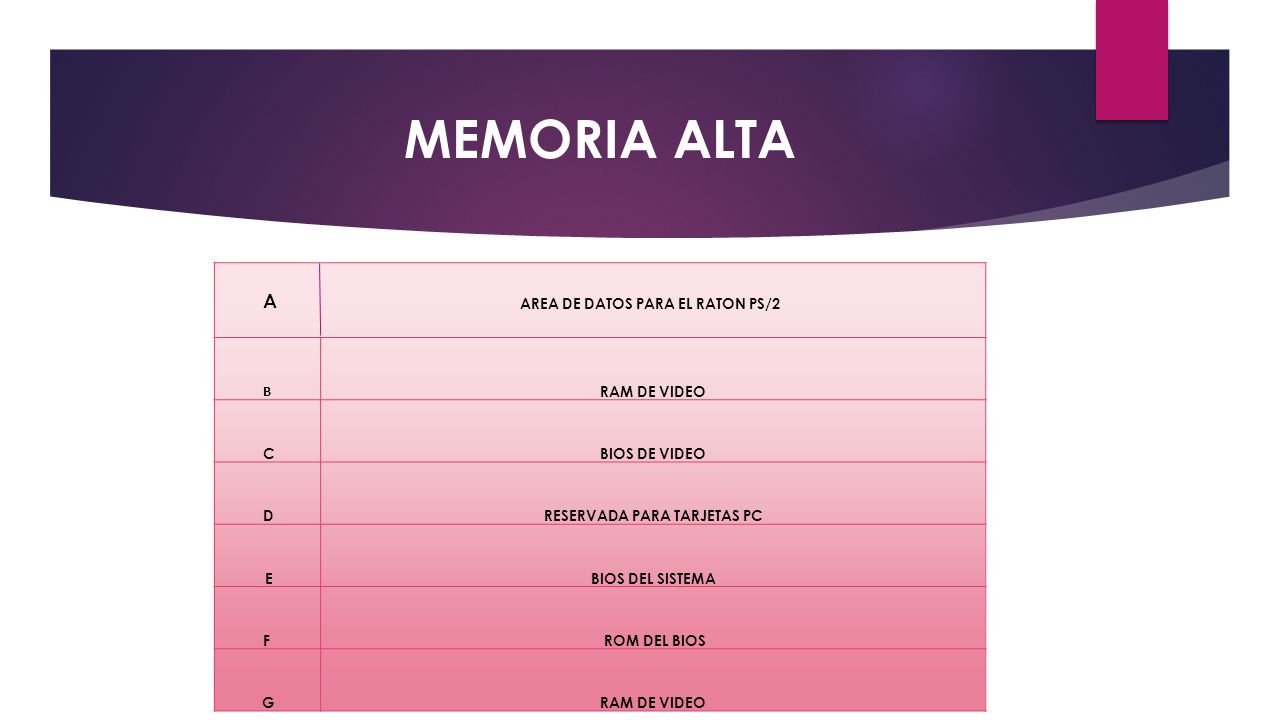

6 A AREA DE DATOS PARA EL RATON PS/2 B RAM DE VIDEO CBIOS DE VIDEO DRESERVADA PARA TARJETAS PC EBIOS DEL SISTEMA F ROM DEL BIOS GRAM DE VIDEO MEMORIA ALTA

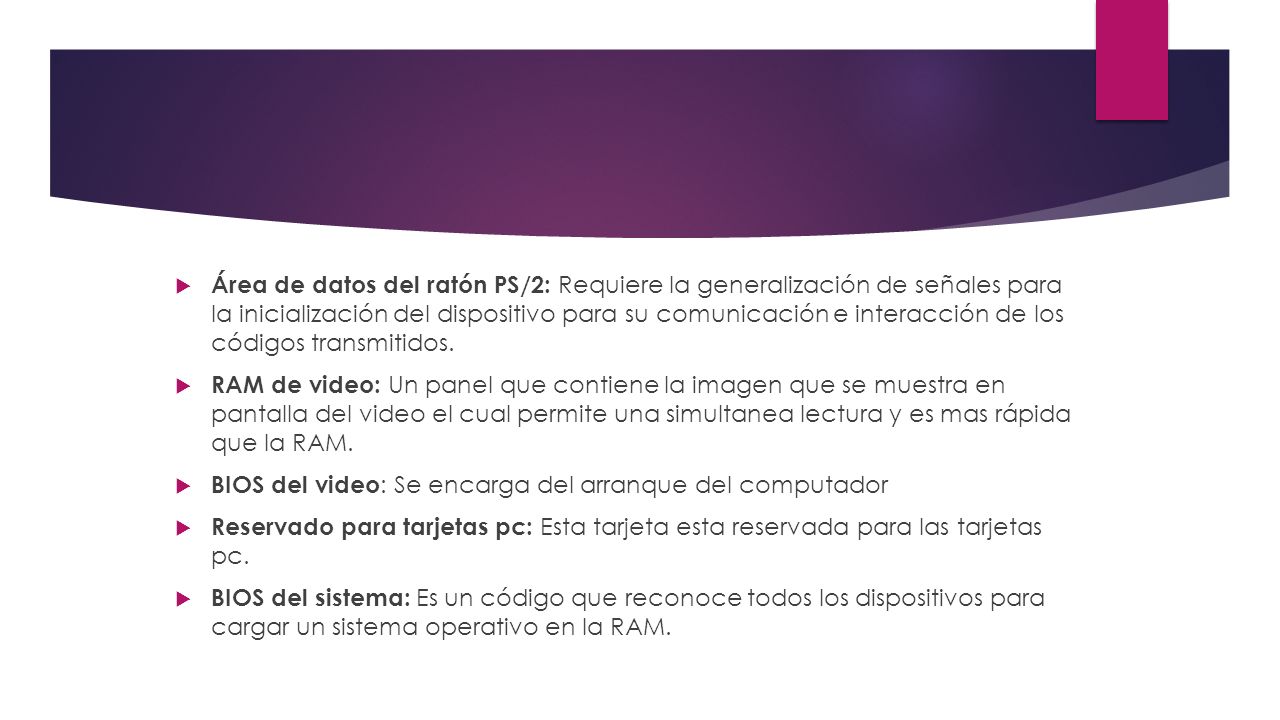

7  Área de datos del ratón PS/2: Requiere la generalización de señales para la inicialización del dispositivo para su comunicación e interacción de los códigos transmitidos.  RAM de video: Un panel que contiene la imagen que se muestra en pantalla del video el cual permite una simultanea lectura y es mas rápida que la RAM.  BIOS del video : Se encarga del arranque del computador  Reservado para tarjetas pc: Esta tarjeta esta reservada para las tarjetas pc.  BIOS del sistema: Es un código que reconoce todos los dispositivos para cargar un sistema operativo en la RAM.

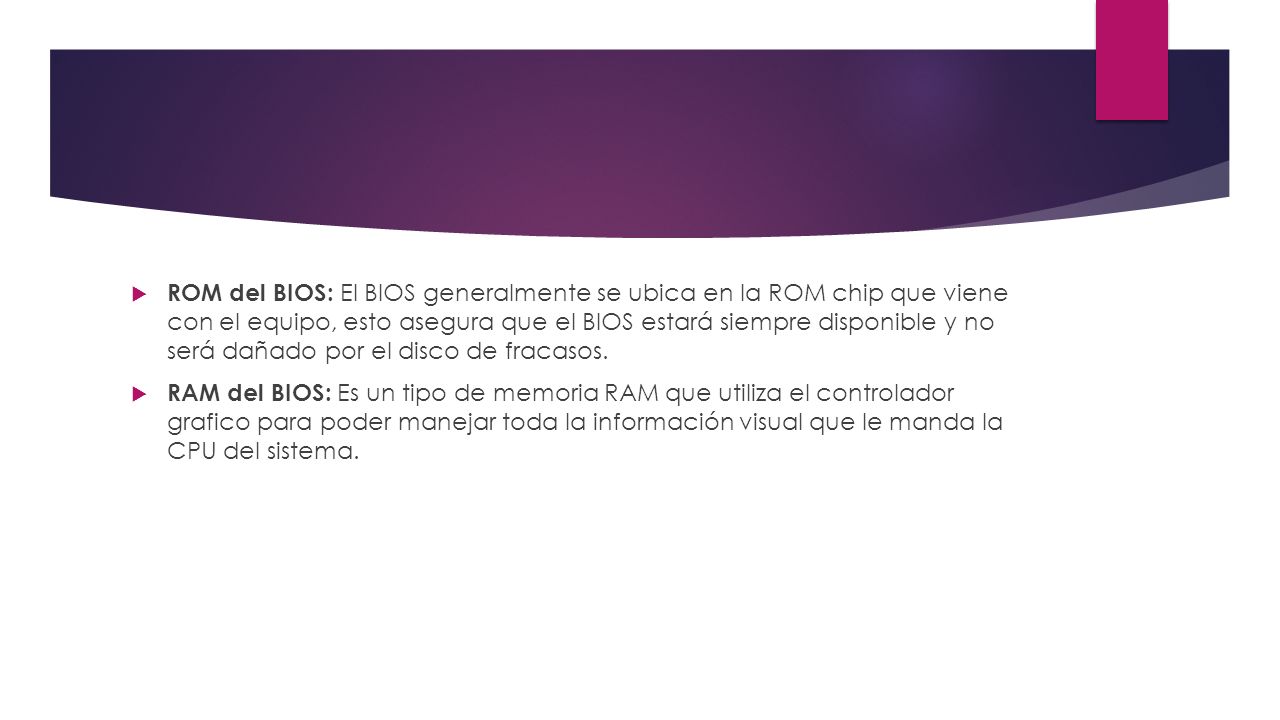

8  ROM del BIOS: El BIOS generalmente se ubica en la ROM chip que viene con el equipo, esto asegura que el BIOS estará siempre disponible y no será dañado por el disco de fracasos.  RAM del BIOS: Es un tipo de memoria RAM que utiliza el controlador grafico para poder manejar toda la información visual que le manda la CPU del sistema.

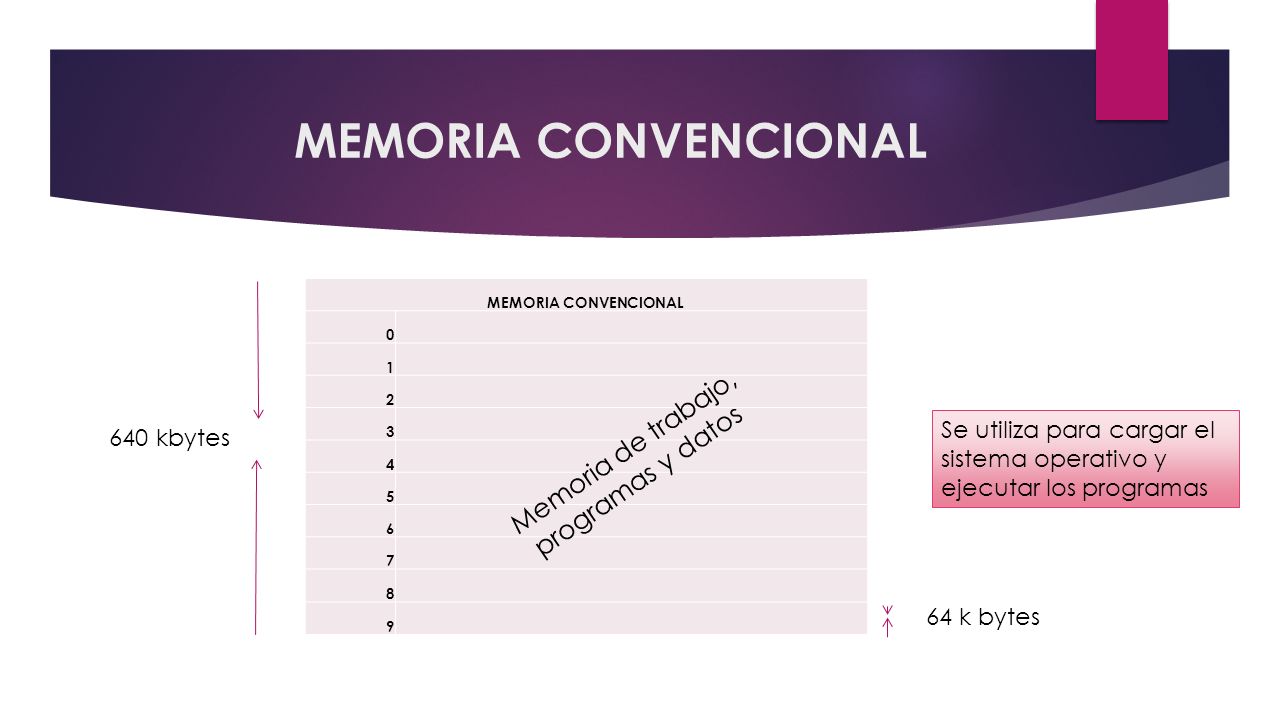

9 MEMORIA CONVENCIONAL 0 1 2 3 4 5 6 7 8 9 Memoria de trabajo, programas y datos 640 kbytes Se utiliza para cargar el sistema operativo y ejecutar los programas 64 k bytes

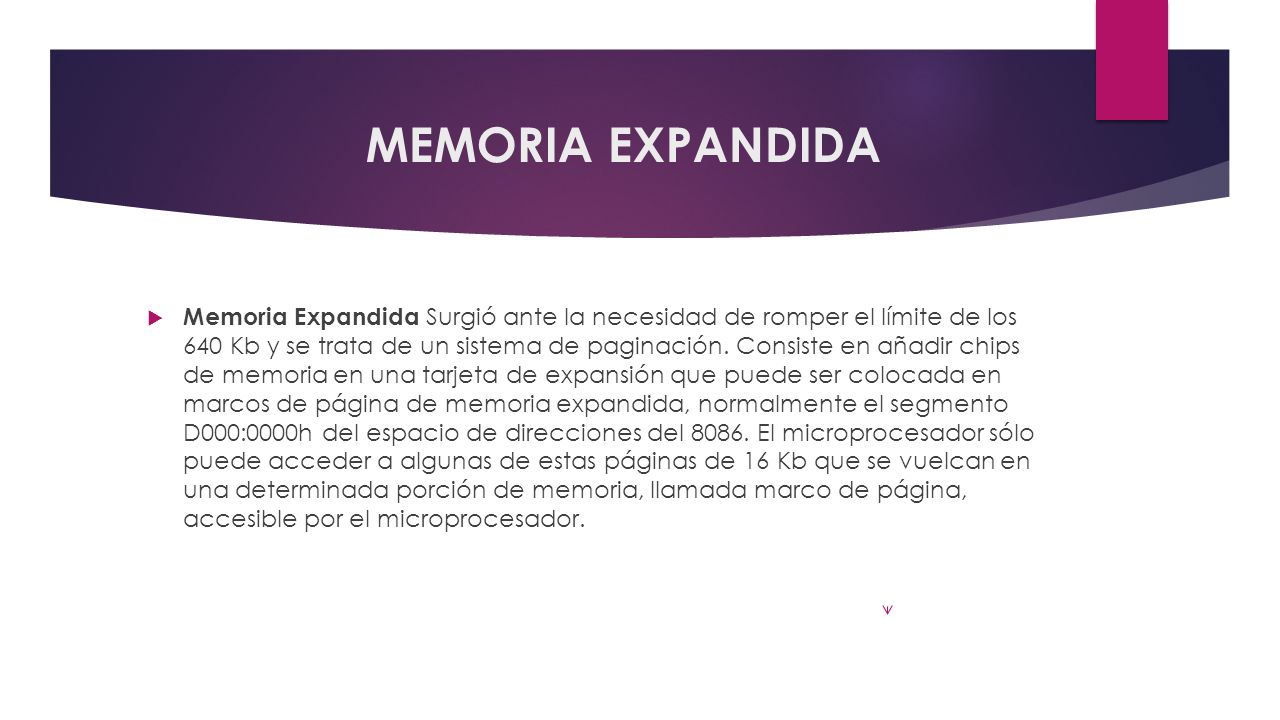

10 MEMORIA EXPANDIDA  Memoria Expandida Surgió ante la necesidad de romper el límite de los 640 Kb y se trata de un sistema de paginación. Consiste en añadir chips de memoria en una tarjeta de expansión que puede ser colocada en marcos de página de memoria expandida, normalmente el segmento D000:0000h del espacio de direcciones del 8086. El microprocesador sólo puede acceder a algunas de estas páginas de 16 Kb que se vuelcan en una determinada porción de memoria, llamada marco de página, accesible por el microprocesador.

11

12 BIOS TONOSDESCRIPCION NO HAY PITIDO No hay suministro eléctrico (veamos que el cable esta sin enchufar, el cable en si falla, o la caja de suministro eléctrico está deteriorada, la cuestión es que no llega corriente) o también puede ser que el “Speaker”, lo que emite pitidos, falle. CONTINUO Error en el suministro eléctrico (llega mal la corriente, o la fuente de energía está fallando). CORTOS CONSTANTES La placa madre esta defectuosa, es decir, está rota o en cortocircuito. TONO LARGO Error de memoria RAM, lo más normal es que este mal puesta o que este fastidiada. TONO LARGO Y OTRO CORTO Error el de la placa base o en ROM Basic. Esto suele ocurrir mucho en palcas base viejas. TONO LARGO Y DOS CORTOS Error en la tarjeta gráfica. Puede que el puerto falle, por lo que no habría más que cambiarla de puerto, pero también puede ser que la tarjeta gráfica sea la defectuosa. DOS LARGOS Y UNO CORTO Error en la sincronización de las imágenes. Seguramente problemas de la gráfica. DOS CORTOS Error de la paridad de la memoria. Esto ocurre sobretodo en ordenadores viejos que llevaban la memoria de dos módulos en dos módulos. Esto significaría que uno de los módulos falla, o que no disponemos de un número par de módulos de memoria. TRES CORTOS Esto nos indica que hay un error en los primeros 64kb de la memoria RAM. CUATROS TONOS Error en el temporizador o contador. CINCO TONOS Esto nos indica que el procesador o la tarjeta gráfica se encuentran bloqueados. Suele ocurrir con el sobrecalentamiento. SEIS TONOS Error en el teclado. Hay que conectar otro teclado. Si aun así no funciona se trata del puerto receptor del teclado. SIETE TONOS Modo virtual de procesador AT activo. OCHO TONOS Error en la escritura del video RAM. NUEVE TONOS Error en la cuenta de la BIOS RAM.
