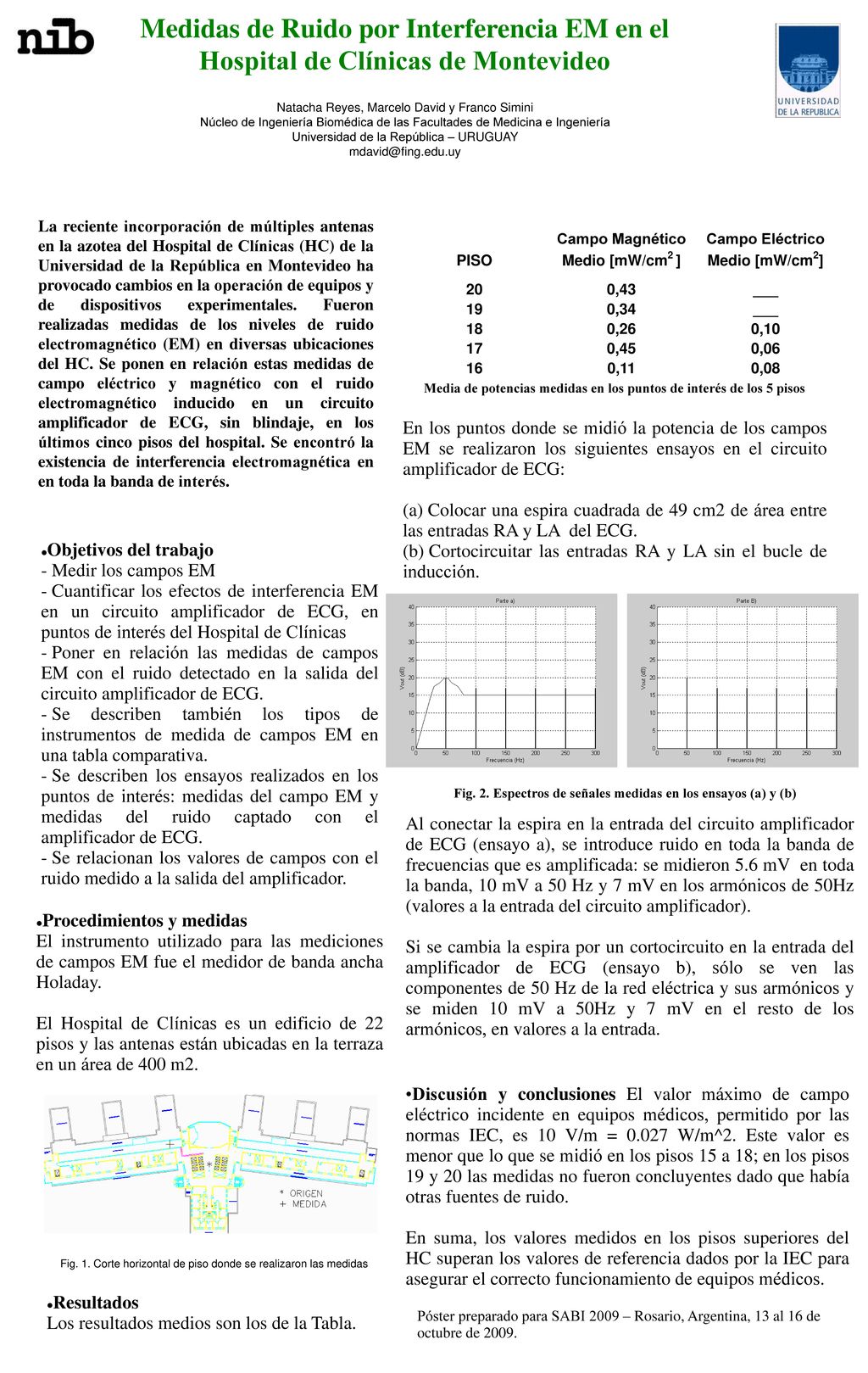

1 Medidas de Ruido por Interferencia EM en el Hospital de Clínicas de Montevideo
Natacha Reyes, Marcelo David y Franco Simini Núcleo de Ingeniería Biomédica de las Facultades de Medicina e Ingeniería Universidad de la República – URUGUAY La reciente incorporación de múltiples antenas en la azotea del Hospital de Clínicas (HC) de la Universidad de la República en Montevideo ha provocado cambios en la operación de equipos y de dispositivos experimentales. Fueron realizadas medidas de los niveles de ruido electromagnético (EM) en diversas ubicaciones del HC. Se ponen en relación estas medidas de campo eléctrico y magnético con el ruido electromagnético inducido en un circuito amplificador de ECG, sin blindaje, en los últimos cinco pisos del hospital. Se encontró la existencia de interferencia electromagnética en en toda la banda de interés. PISO Campo Magnético Medio [mW/cm2 ] Campo Eléctrico Medio [mW/cm2] 20 0,43 ___ 19 0,34 18 0,26 0,10 17 0,45 0,06 16 0,11 0,08 Media de potencias medidas en los puntos de interés de los 5 pisos En los puntos donde se midió la potencia de los campos EM se realizaron los siguientes ensayos en el circuito amplificador de ECG: Colocar una espira cuadrada de 49 cm2 de área entre las entradas RA y LA del ECG. Cortocircuitar las entradas RA y LA sin el bucle de inducción. Objetivos del trabajo Medir los campos EM Cuantificar los efectos de interferencia EM en un circuito amplificador de ECG, en puntos de interés del Hospital de Clínicas Poner en relación las medidas de campos EM con el ruido detectado en la salida del circuito amplificador de ECG. Se describen también los tipos de instrumentos de medida de campos EM en una tabla comparativa. Se describen los ensayos realizados en los puntos de interés: medidas del campo EM y medidas del ruido captado con el amplificador de ECG. Se relacionan los valores de campos con el ruido medido a la salida del amplificador. Fig. 2. Espectros de señales medidas en los ensayos (a) y (b) Al conectar la espira en la entrada del circuito amplificador de ECG (ensayo a), se introduce ruido en toda la banda de frecuencias que es amplificada: se midieron 5.6 mV en toda la banda, 10 mV a 50 Hz y 7 mV en los armónicos de 50Hz (valores a la entrada del circuito amplificador). Si se cambia la espira por un cortocircuito en la entrada del amplificador de ECG (ensayo b), sólo se ven las componentes de 50 Hz de la red eléctrica y sus armónicos y se miden 10 mV a 50Hz y 7 mV en el resto de los armónicos, en valores a la entrada. Procedimientos y medidas El instrumento utilizado para las mediciones de campos EM fue el medidor de banda ancha Holaday. El Hospital de Clínicas es un edificio de 22 pisos y las antenas están ubicadas en la terraza en un área de 400 m2. Discusión y conclusiones El valor máximo de campo eléctrico incidente en equipos médicos, permitido por las normas IEC, es 10 V/m = W/m^2. Este valor es menor que lo que se midió en los pisos 15 a 18; en los pisos 19 y 20 las medidas no fueron concluyentes dado que había otras fuentes de ruido. En suma, los valores medidos en los pisos superiores del HC superan los valores de referencia dados por la IEC para asegurar el correcto funcionamiento de equipos médicos. Fig. 1. Corte horizontal de piso donde se realizaron las medidas Resultados Los resultados medios son los de la Tabla. Póster preparado para SABI 2009 – Rosario, Argentina, 13 al 16 de octubre de 2009.
