ETAPA DE FILTRADO FILTRO PASA-ALTAS Fo=10HzFILTRO PASA BAJAS Fo=45Hz FILTRO PASA-ALTAS Fo=75HzFILTRO PASA BAJAS Fo=85Hz.

Presentación del tema: "ETAPA DE FILTRADO FILTRO PASA-ALTAS Fo=10HzFILTRO PASA BAJAS Fo=45Hz FILTRO PASA-ALTAS Fo=75HzFILTRO PASA BAJAS Fo=85Hz."— Transcripción de la presentación:

1

2

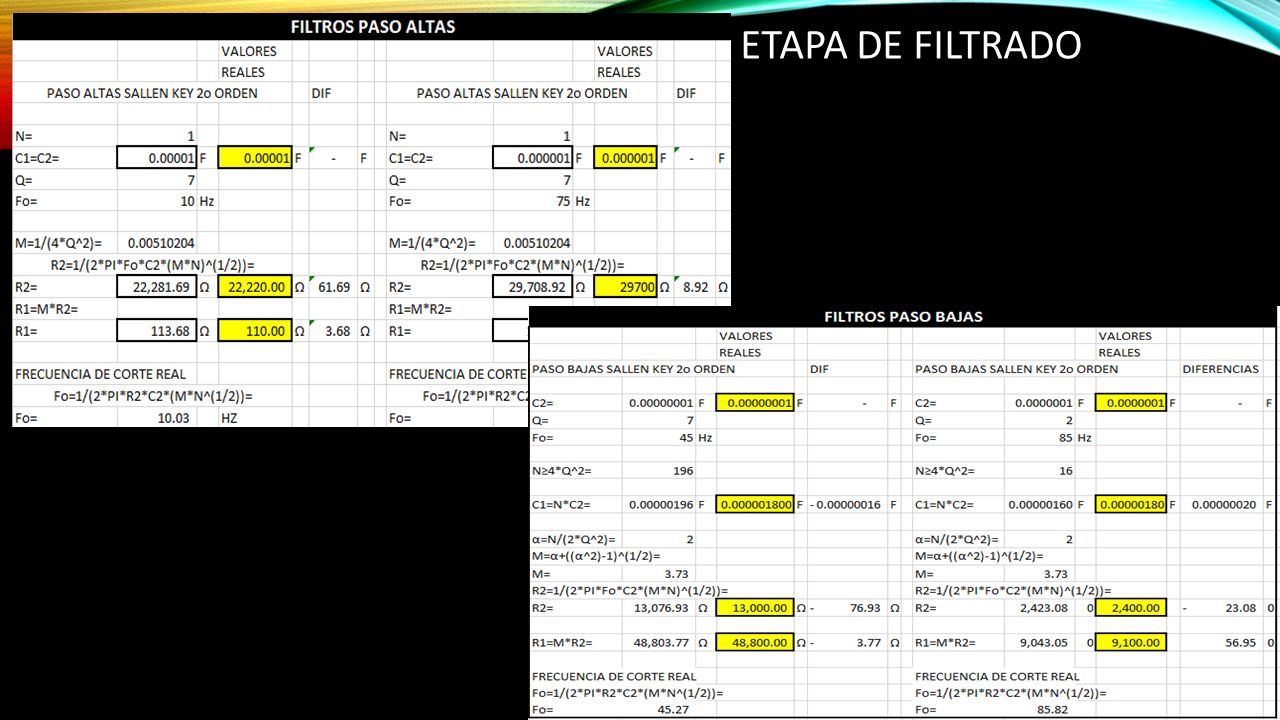

3 ETAPA DE FILTRADO

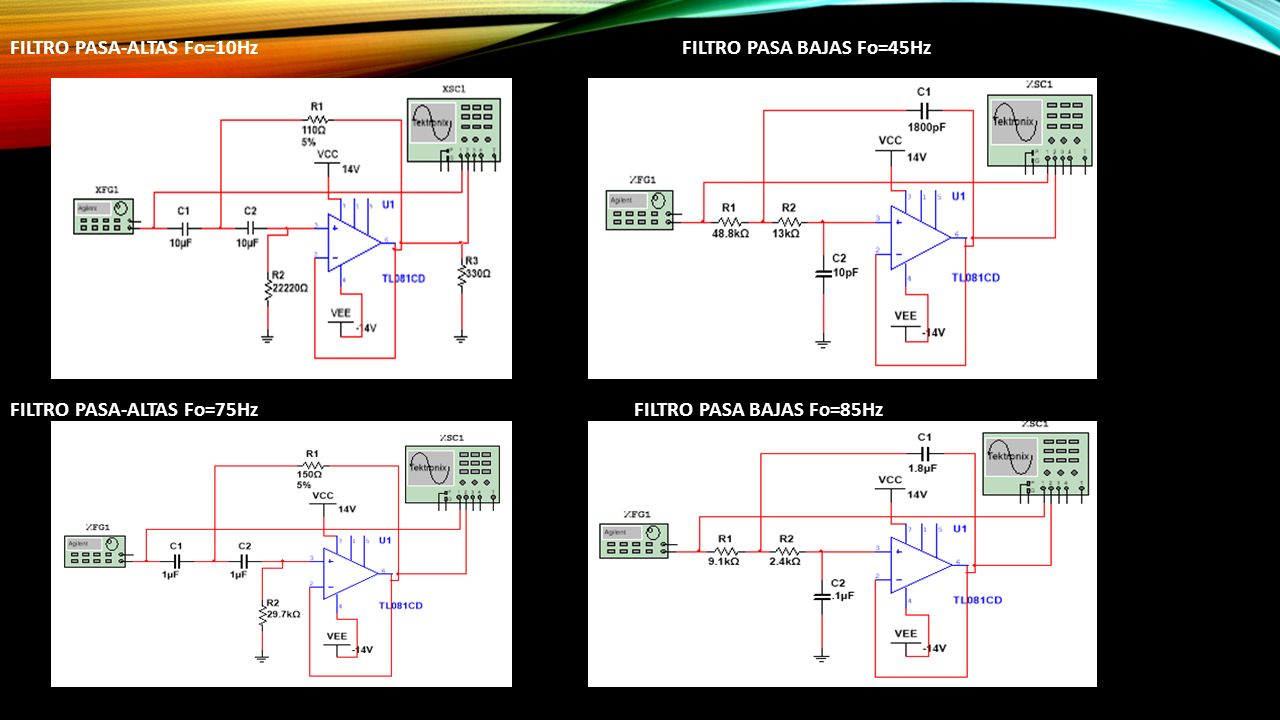

4 FILTRO PASA-ALTAS Fo=10HzFILTRO PASA BAJAS Fo=45Hz FILTRO PASA-ALTAS Fo=75HzFILTRO PASA BAJAS Fo=85Hz

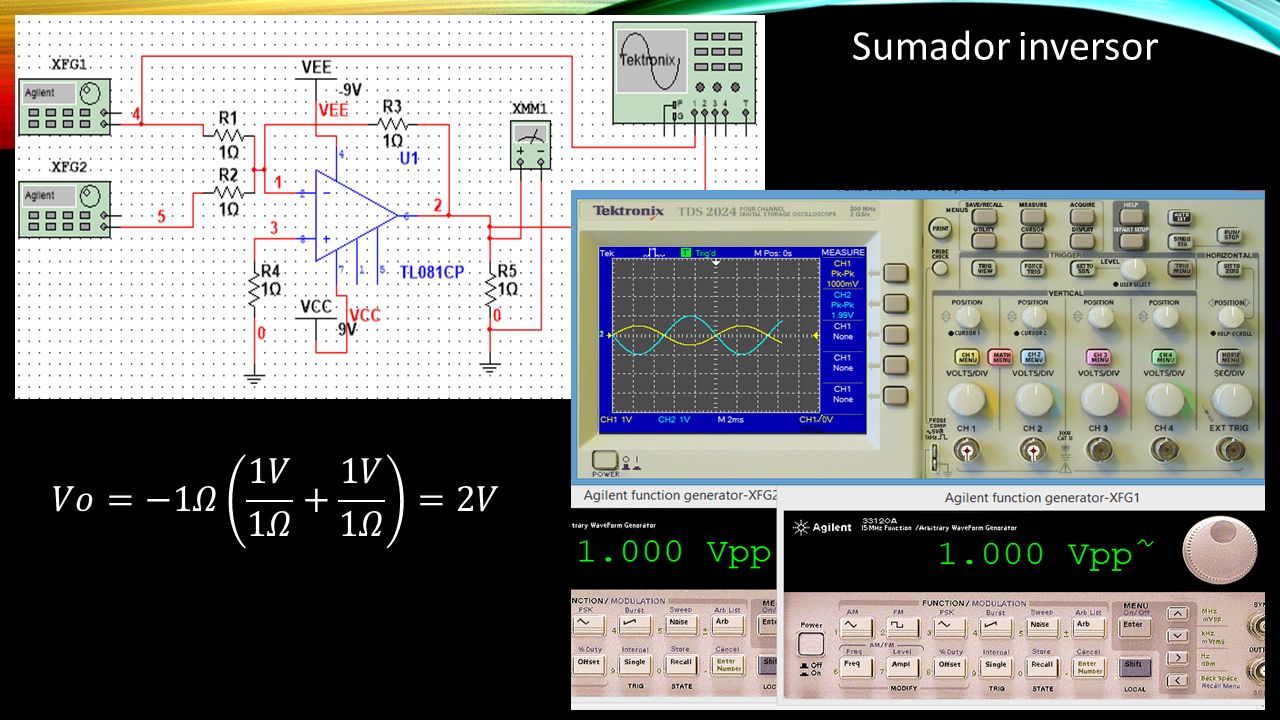

5 Sumador inversor

6 PIEZASDESCRIPCION COSTO IMPORTE 21 RESISTENCIAS DIVERSOS VALORES $ 1.50 $ 31.50 8 CAPACITORES DIFERENTES VALORES $ 10.00 $ 80.00 8 OPAMS TL081 $ 14.00 $ 112.00 3 CABLE X MTS $ 5.00 $ 15.00 6 ELECTRODOS DESECHABLES C/3 $ 10.00 $ 60.00 TOTAL $ 298.50

7 IMPLEMENTACION Etapa de filtrado: A la salida del primer filtro se obtuvo 3.1V no la ganancia unitaria que se tenía esperada si atenuó la señal a 1.8Vpp a una frecuencia de 10Hz y a una frecuencia de 1Hz se obtuvo la atenuación de 330mV que se esperaba. El filtro pasa bajas que tenía que atenuar a 45Hz tuvo una atenuación de 900mV y a 60Hz una atenuación de 367mV.

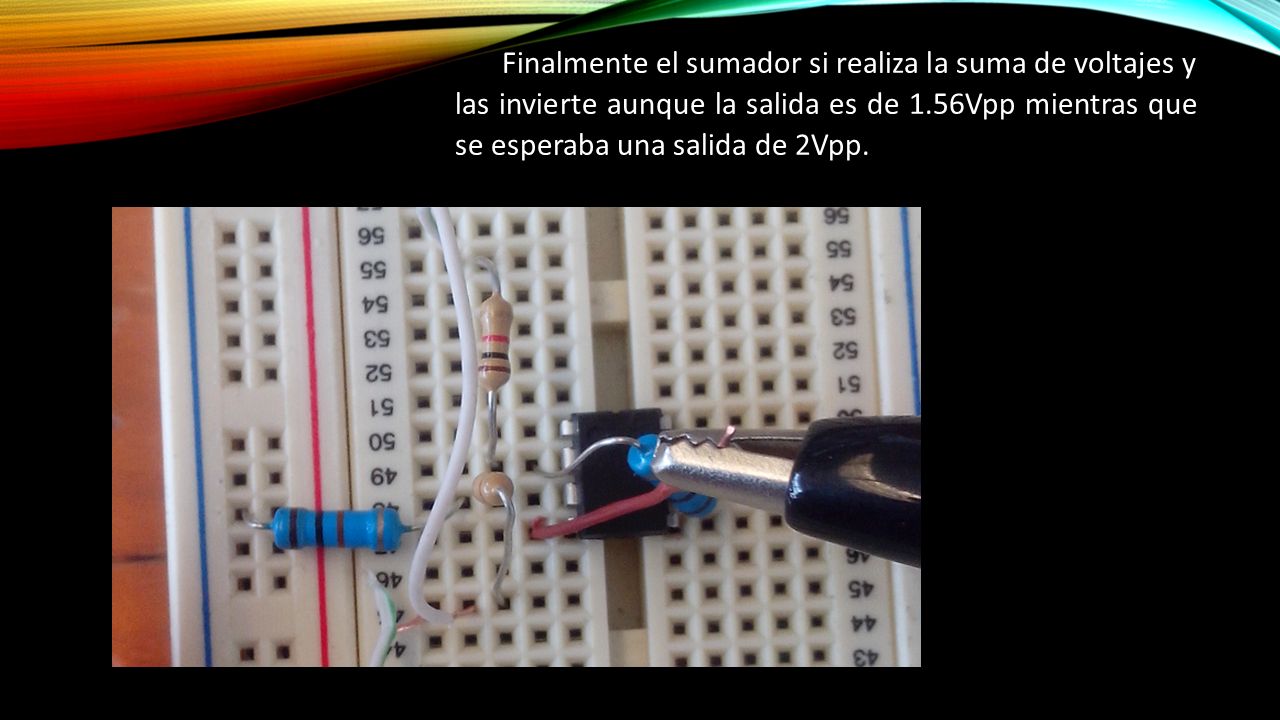

8 Finalmente el sumador si realiza la suma de voltajes y las invierte aunque la salida es de 1.56Vpp mientras que se esperaba una salida de 2Vpp.

9 El orden es: Entrada A, al amplificador se coloca en el pecho. Entrada B, al amplificador se coloca en el tobillo Tierra de dispositivo se coloca en la muñeca derecha

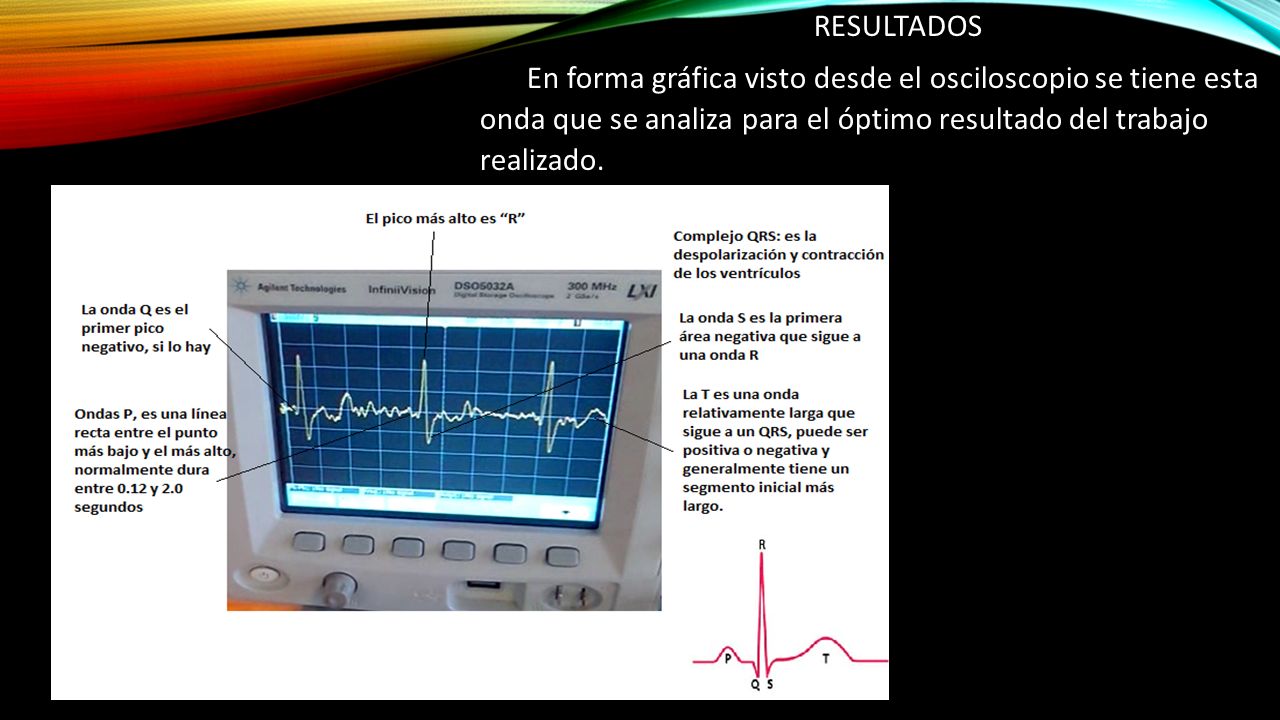

10 RESULTADOS En forma gráfica visto desde el osciloscopio se tiene esta onda que se analiza para el óptimo resultado del trabajo realizado.

11 CONCLUSIONES A través del estudio de los elementos que se vieron en el curso se tiene un resultado satisfactorio del manejo de los amplificadores operacionales usados como filtros o como etapas de amplificación, aunque trabajar con señales tan pequeñas crean un esfuerzo muy difícil de lograr, pues el ruido que experimentan tanto del contexto que se maneja como el interno de cada elemento que se está utilizando al sumarse crean una gran señal no deseada por el sistema que para evadirla es muy difícil, además las frecuencias de corte de cada filtro ya implementado difieren mucho a lo simulado esto porque cada amplificador tiene un comportamiento propio sin embargo se logran los objetivos de análisis y arduo trabajo.
