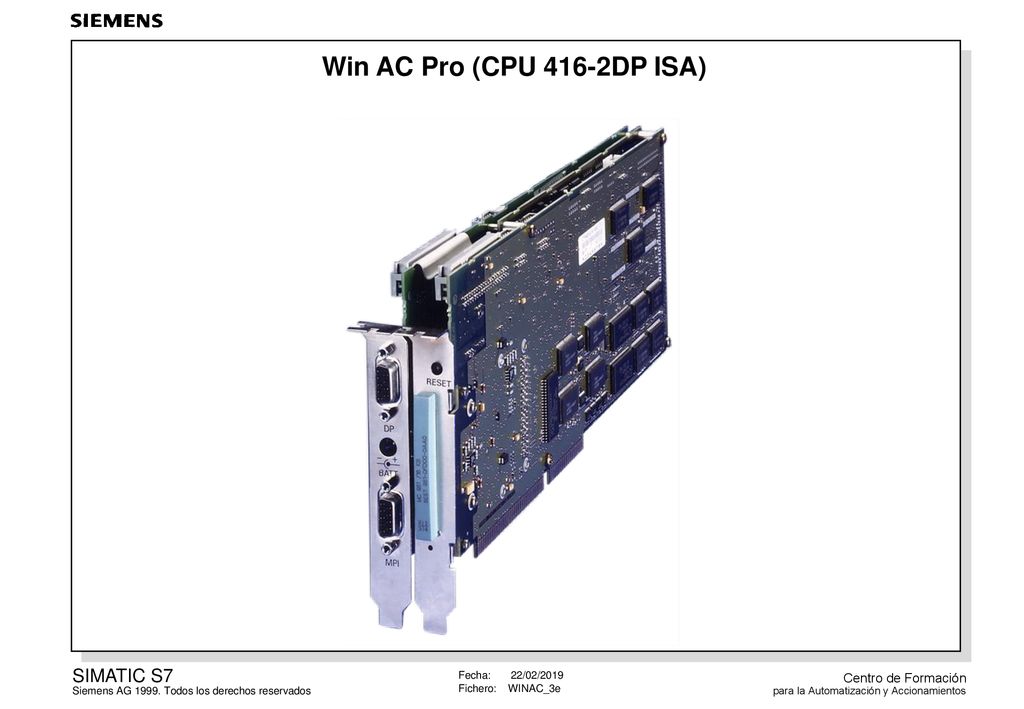

Win AC Pro (CPU 416-2DP ISA) Contenidos Página

Presentación del tema: "Win AC Pro (CPU 416-2DP ISA) Contenidos Página"— Transcripción de la presentación:

1 Win AC Pro (CPU 416-2DP ISA) Contenidos Página
Ajuste de las direcciones I/O ISA Ajuste de la dirección de memoria ISA Determinación de las direcciones libres en el PC Instalación de módulos Preparación para el funcionamiento Instalación del Software Asignación de parámetros al interface PG/PC Configuración Hardware Puesta en marcha del módulo El panel de operación Uso de Passwords Integración del panel de operación en WinCC C-Action para la habilitación del panel de operación Acceso de Tags de proceso a través de WinCC Carga del programa en la CPU Datos técnicos de la CPU 416-2DP ISA CPUs en redes Datos de pedido

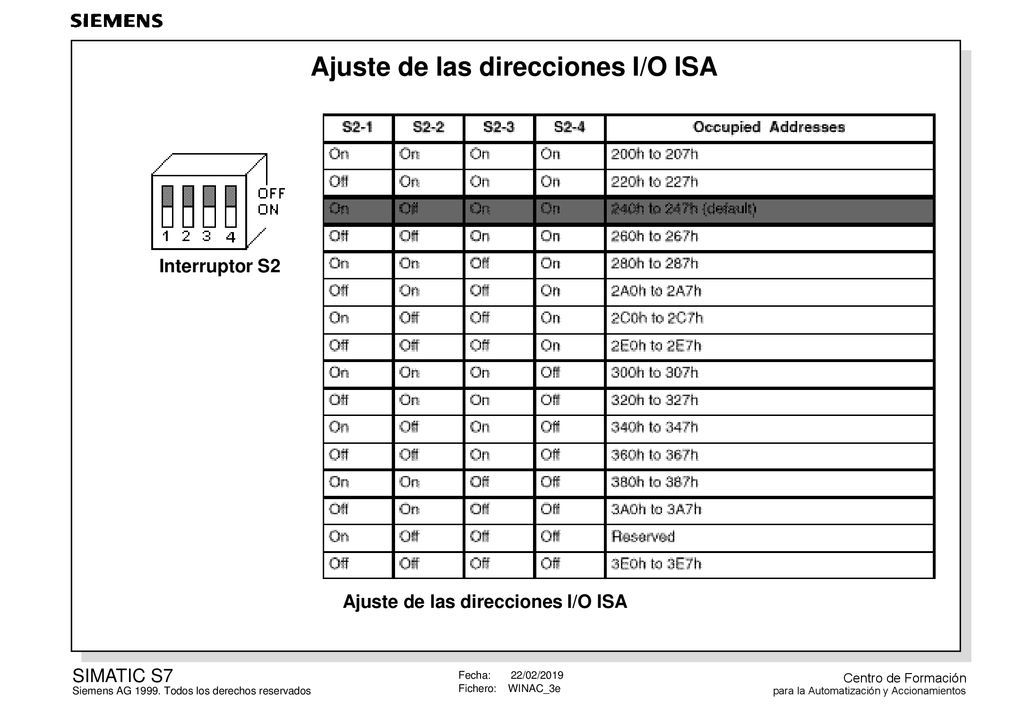

2 Ajuste de las direcciones I/O ISA
Interruptor S2 General Es necesario el ajuste de una dirección Input/Output ISA para poder manejar la CPU desde el panel de operación. El interruptor S2 de ajuste se encuentra en la parte inferior del circuito impreso. Están disponibles 16 áreas de direcciones diferentes. Averiguar de antemano qué direcciones I/O están libres en su PC. Este espacio de direcciones podría estar posiblemente ya ocupado por una tarjeta de sonido. Nota Tomar nota del ajuste seleccionado, ya que Vd. requerirá el mismo ajuste durante la instalación del software para el panel de operación. Ajuste de las direcciones I/O ISA

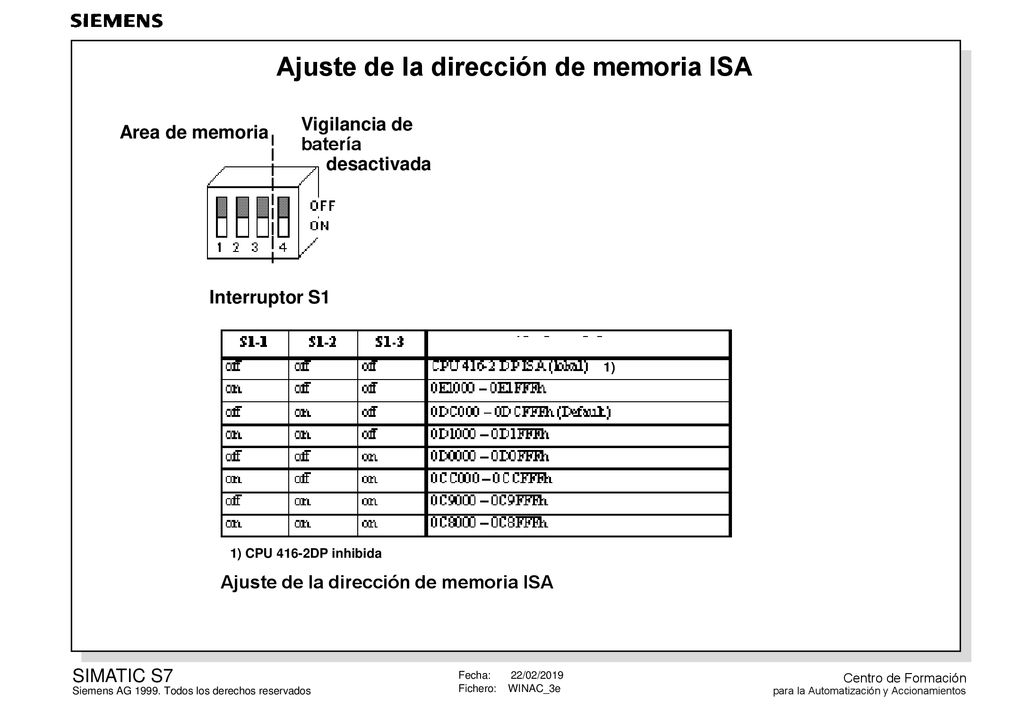

3 Ajuste de la dirección de memoria ISA
Vigilancia de batería desactivada Area de memoria Interruptor S1 1) General Es necesario el ajuste de una dirección de memoria ISA para que poder acceder a la CPU con el software STEP 7 localmente instalado. El interruptor S1 para el ajuste se encuentra en la parte superior del circuito impreso. Averiguar de antemano qué áreas de memoria se encuentran libres en su PC. Este espacio de direcciones podría estar posiblemente ya ocupado por una tarjeta de comunicaciones. Vigilancia de Dentro del paquete WinAC Pro se suministra una batería back-up. Está la batería conectada a través de un puerto externo de la CPU. Se requiere la batería back-up: para hacer un back-up del programa de usuario cuando se usa una tarjeta RAM cuando son necesarias las áreas de datos remanentes (I/Q/M/T/C). Vd. puede renunciar a la batería back-up si se instala una Flash Card o si no son necesarias las áreas remanentes. En este caso la vigilancia de la batería se desactiva con el interruptor S1-4. Nota Si el Slot-CPU se usa en un SIMATIC PC o PG, conviene desactivar el MPI integrado del PG/PC. 1) CPU 416-2DP inhibida Ajuste de la dirección de memoria ISA

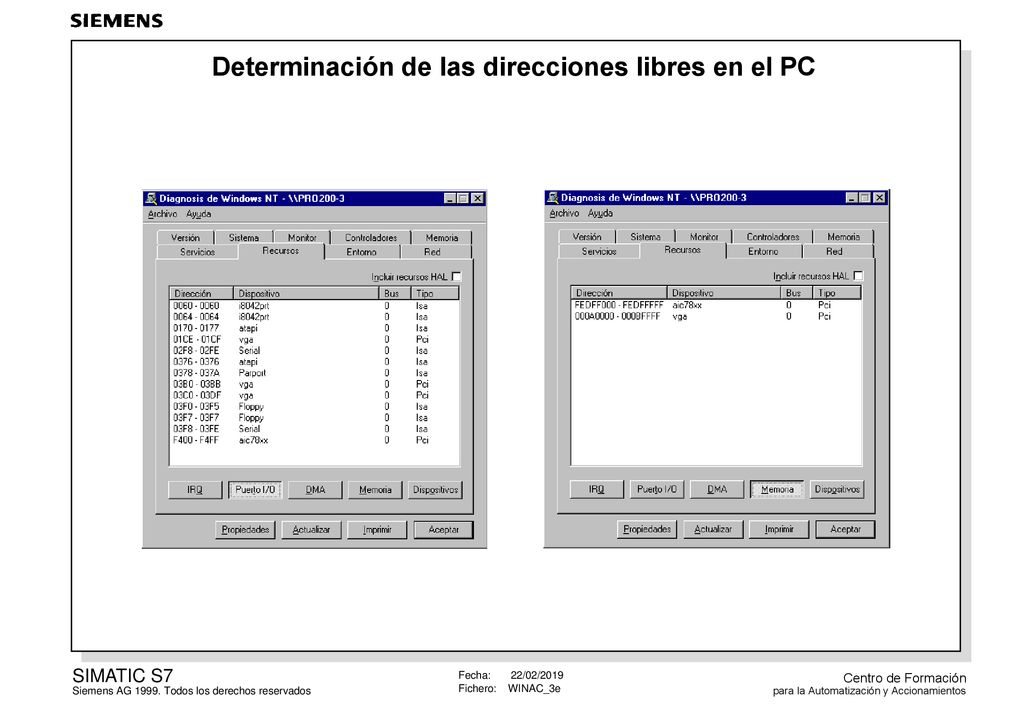

4 Determinación de las direcciones libres en el PC
General Conviene utilizar la herramienta de diagnosis de Windows NT, para que no aparezcan conflictos con direcciones input/output o direcciones de memoria ya ocupadas. Procedimiento Hacer click sobre Inicio en la barra de tareas. Seleccionar el menú: Programas -> Herramientas Administrativas (Común) -> Diagnosis de Windows NT. Abrir la pestaña recursos y hacer click sobre el botón "Puerto I/O" o "Memoria".

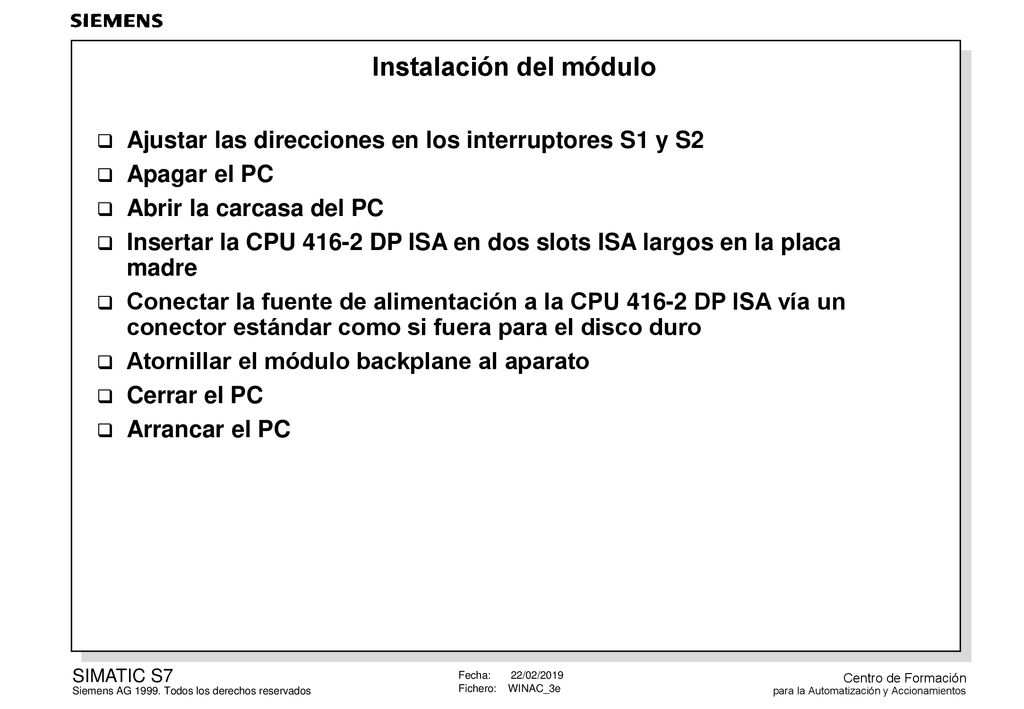

5 Instalación del módulo
Ajustar las direcciones en los interruptores S1 y S2 Apagar el PC Abrir la carcasa del PC Insertar la CPU DP ISA en dos slots ISA largos en la placa madre Conectar la fuente de alimentación a la CPU DP ISA vía un conector estándar como si fuera para el disco duro Atornillar el módulo backplane al aparato Cerrar el PC Arrancar el PC General Conviene utilizar la herramienta de diagnosis de Windows NT, para que no aparezcan conflictos con direcciones input/output o direcciones de memoria ya ocupadas. Procedimiento Hacer click sobre Inicio en la barra de tareas. Seleccionar el menú: Programas -> Herramientas Administrativas (Común) -> Diagnosis de Windows NT. Abrir la pestaña recursos y hacer click sobre el botón "Puerto I/O" o "Memoria".

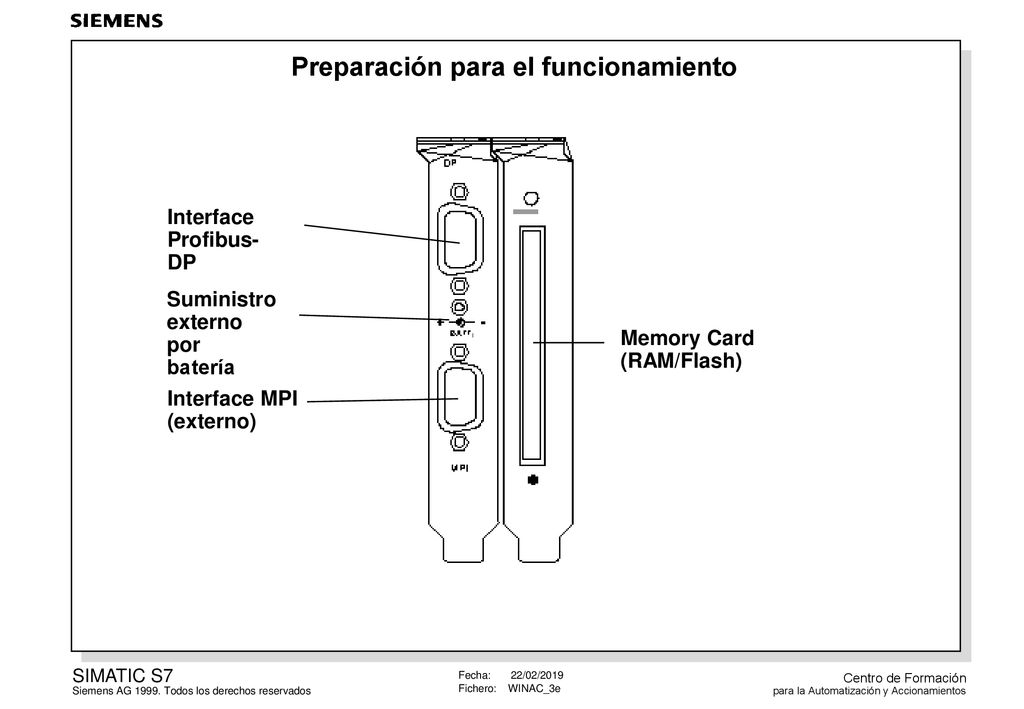

6 Preparación para el funcionamiento
Interface Profibus-DP Suministro externo por batería Memory Card (RAM/Flash) Interface MPI (externo) Batería Back-up Conectar la batería Back-up que fue entregada con el conjunto. Para este propósito se suministra un casquillo de 4.95 mm y 2 pines. El contacto interior es el positivo y el exterior es el negativo. Profibus DP Las I/O distribuidas se conectan a través de un cable Profibus. Interface MPI Al interface MPI se puede conectar un servicio PG o incluso sistemas PLC de S7. Memory Card Con el objeto de poder hacer uso completo de la memoria de trabajo en la CPU 416-2DP ISA, se requerirá una Memory Card. Sin la Memory Card, podrán cargarse en la CPU solamente los programas de hasta un máximo de 16 Kbytes, ya que la memoria de carga integrada tiene un tamaño de 16 KB. Existen 2 tipos de Memory Card: RAM Card para cambios de programa durante el funcionamiento FLASH Card para la salvaguarda de programas sin batería La Memory Card está disponible en varios tamaños de memoria hasta 2 MB para RAM y 16 MB para FLASH.

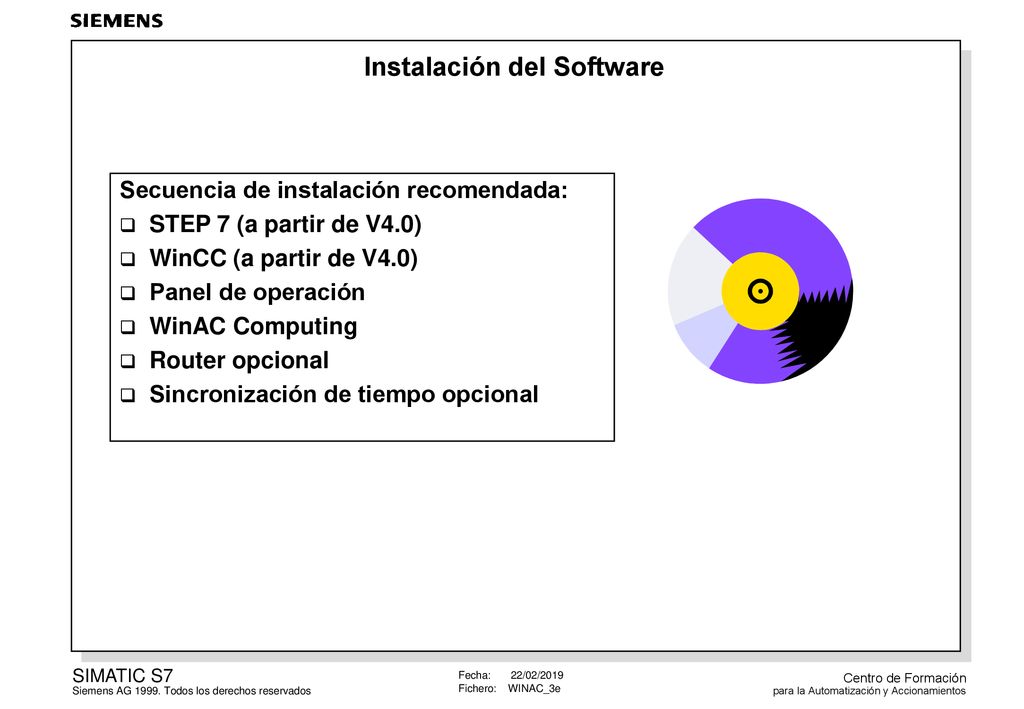

7 Instalación del Software
Secuencia de instalación recomendada: STEP 7 (a partir de V4.0) WinCC (a partir de V4.0) Panel de operación WinAC Computing Router opcional Sincronización de tiempo opcional Requisitos previos Windows NT 4.0 se instala en el PG o PC. Asegúrese de que los últimos Servicepacks desde NT están también cargados. Éstos se pueden cargar desde Microsoft vía Internet. Durante el booting, se debe estar registrado como usuario con autorización de la administración. Procedimiento Con el objeto de poder desinstalar posteriormente, conviene acudir al programa de instalación vía el menú Panel de Control -> Agregar o quitar programas. STEP 7 El software STEP 7 sólo debe instalarse si Vd. también quiere generar y testear el programa de usuario a través del PG/PC local. El software STEP 7 debe pedirse por separado. Note que el software ahora se suministra sólo en CD. Durante la instalación Vd. debe introducir la dirección de input/output ISA de ajuste (Switch S2). WinCC El software WinCC se debe instalar solamente si se quiere también manejo y visualización a través del PG/PC local. Panel de operación En el CD suministrado, ejecutar el programa SETUP y seguir las instrucciones en el monitor. Durante la instalación se debe introducir la dirección input/output ISA de ajuste (Switch S2). Tras la instalación, se puede, por ejemplo, borrar la memoria de la CPU a través del panel de operación. WinAC Computing Tras la instalación es posible acceder a los datos del SlotPLC vía OCX u OPC. Router Es necesario solamente si la comunicación se lleva a cabo vía Industrial Ethernet o una tarjeta de red. La tarjeta de red debe estar integrada y el software asociado debe ser instalado.

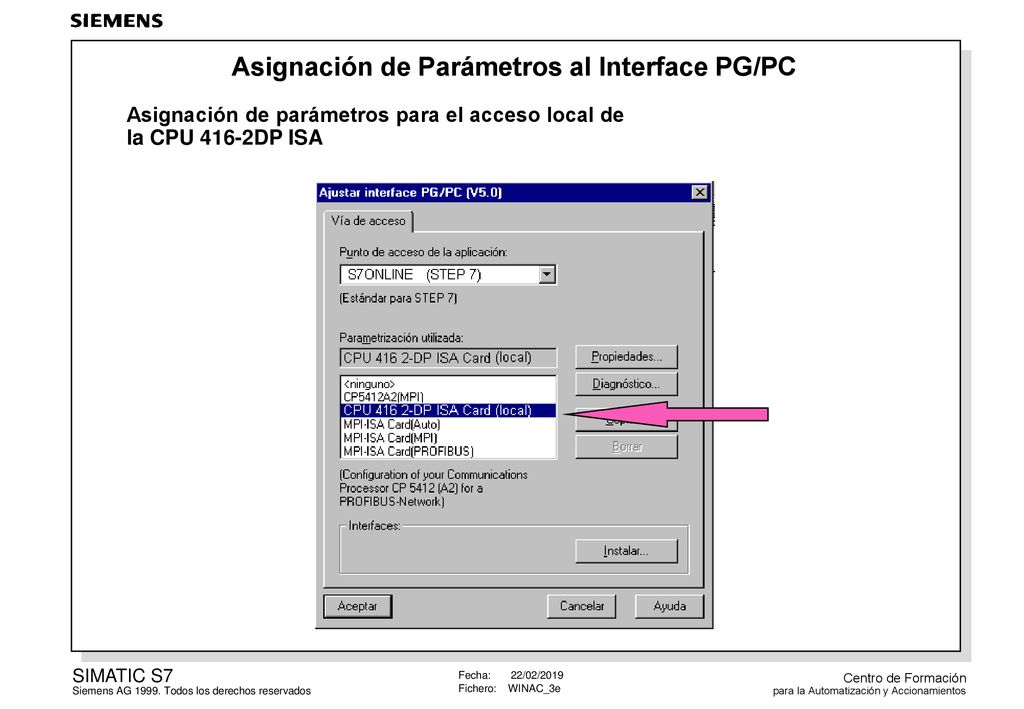

8 Asignación de Parámetros al Interface PG/PC
Asignación de parámetros para el acceso local de la CPU 416-2DP ISA Asignar Parámetros Para poder acceder a la CPU 416-2DP ISA de forma local, se debe asignar el al Interface PG/PC hardware de la tarjeta CPU416-2DP ISA como punto de acceso de aplicación. Dirección MPI En la puesta online vía "Estaciones Accesibles" en el Administrador SIMATIC, se visualizan las estaciones local=3 y local=4. Entrar en los bloques en la CPU vía "local=3". En este caso, el 3 no es una dirección de estación MPI. Para el trabajo en red vía MPI, se puede cambiar la dirección MPI de la estación vía la asignación de parámetros a la CPU.

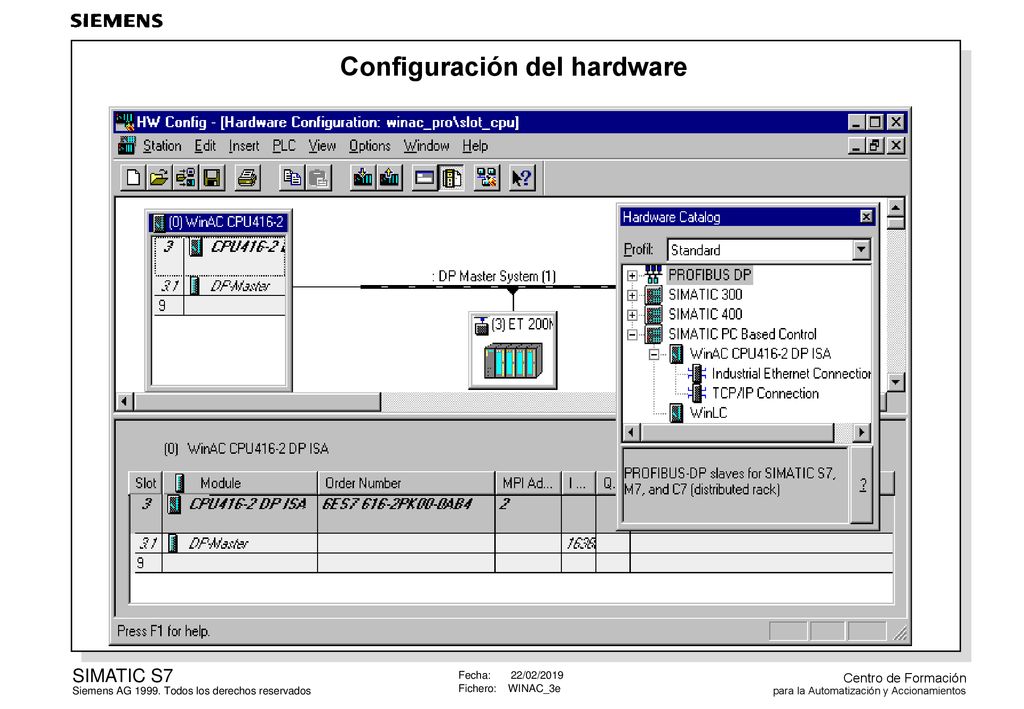

9 Configuración del hardware
Configuración Para poder ajustar los parámetros de la CPU y asignar parámetros a las I/O del hardware distribuidas, se debe crear una estación hardware SIMATIC S7-400. Proceder como sigue: En el Administrador SIMATIC, insertar una estación hardware S Entrar en la herramienta de HW Config. Desde el Catálogo en Control basado en PC copiar con “arrastrar y soltar” el objeto "WinAC CPU DP ISA" Desde el Catálogo en Profibus-DP insertar las estaciones esclavas Asignar parámetros a la CPU y las I/O distribuidas Guardar la configuración Cargar la configuración en la CPU Nota Para realizar la configuración de WinAC se requiere el Software STEP 7 versión 4.01 o superior.

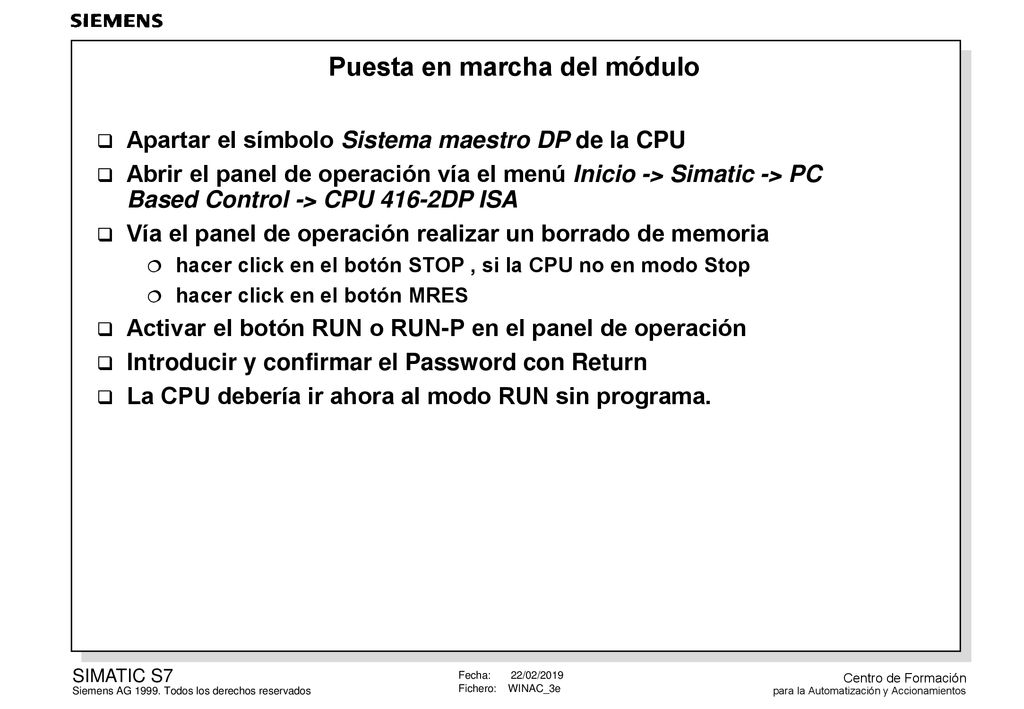

10 Puesta en marcha del módulo
Apartar el símbolo Sistema maestro DP de la CPU Abrir el panel de operación vía el menú Inicio -> Simatic -> PC Based Control -> CPU 416-2DP ISA Vía el panel de operación realizar un borrado de memoria hacer click en el botón STOP , si la CPU no en modo Stop hacer click en el botón MRES Activar el botón RUN o RUN-P en el panel de operación Introducir y confirmar el Password con Return La CPU debería ir ahora al modo RUN sin programa. Procedimiento Para la primera puesta en marcha conviene proceder de acuerdo a la lista de la figura.

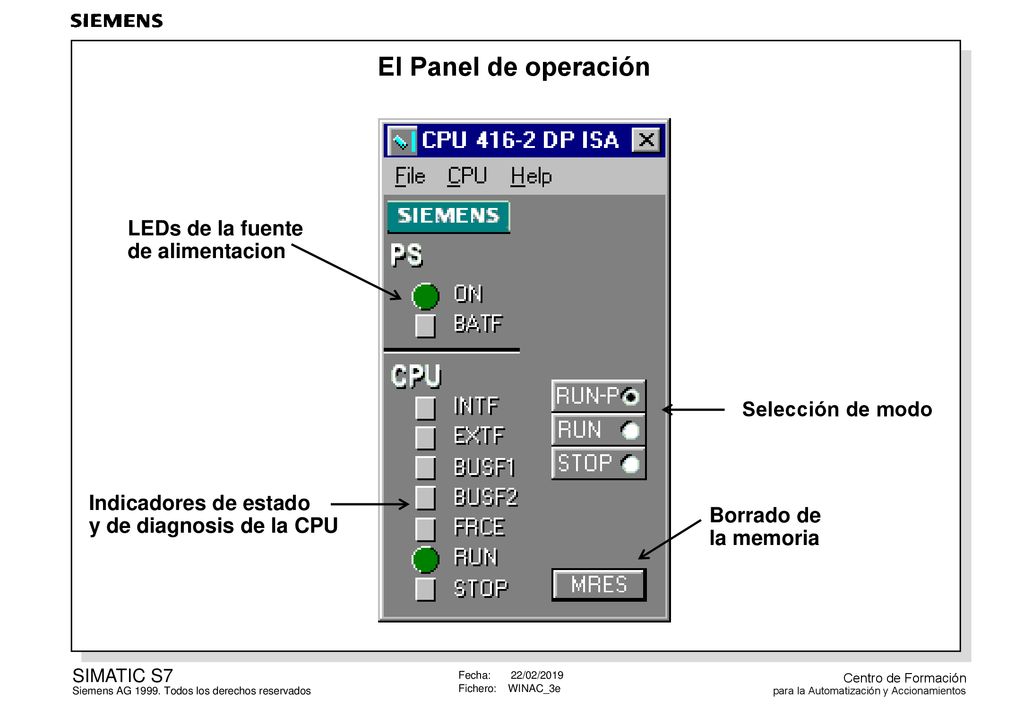

11 El Panel de operación LEDs de la fuente de alimentacion
Selección de modo Introducción Los elementos de operación y display corresponden en función y nombre a los interruptores y LEDs de la CPU 416-2DP y de la fuente de alimentación. Para poder operar su CPU en cualquier momento, conviene integrar el programa en el grupo de programas del Menú Inicio de Windows NT. La operación se puede llevar a cabo también a través de otra aplicación, por ejemplo, WinCC. Conexión/descone- Haciendo click sobre el campo "OFF" se apaga la fuente de alimentación. xión de la fuente de Después de conectar nuevamente se lleva a cabo además un rearranque alimentación completo o un rearranque. El tipo de arranque depende de la asignación de los parámetros de la CPU. Fallo de la batería Con la batería gastada o no existente se enciende el display BAF y BATTF. Una vez la batería ha sido repuesta el error debe ser acusado pulsando el botón "FMR". Displays de fallo DP Los fallos internos y externos del interface DP o la falta de un esclavo DP se señaliza a través de estos displays. Modo de Operación En este display se puede reconocer el modo de operación de la CPU y si y Display de Error aparecieron errores internos o externos. El display FRCE indica que alguna dirección fue forzada y CRST se ilumina cuando se requiere un rearranque completo para la puesta en marcha. Selección del Aquí se puede seleccionar el rearranque completo o el rearranque como tipos modo de arranque de puesta en marcha. Selección de modo Se utiliza para borrar la memoria, poner a modo RUN, y poner a modo STOP la CPU. Indicadores de estado y de diagnosis de la CPU Borrado de la memoria

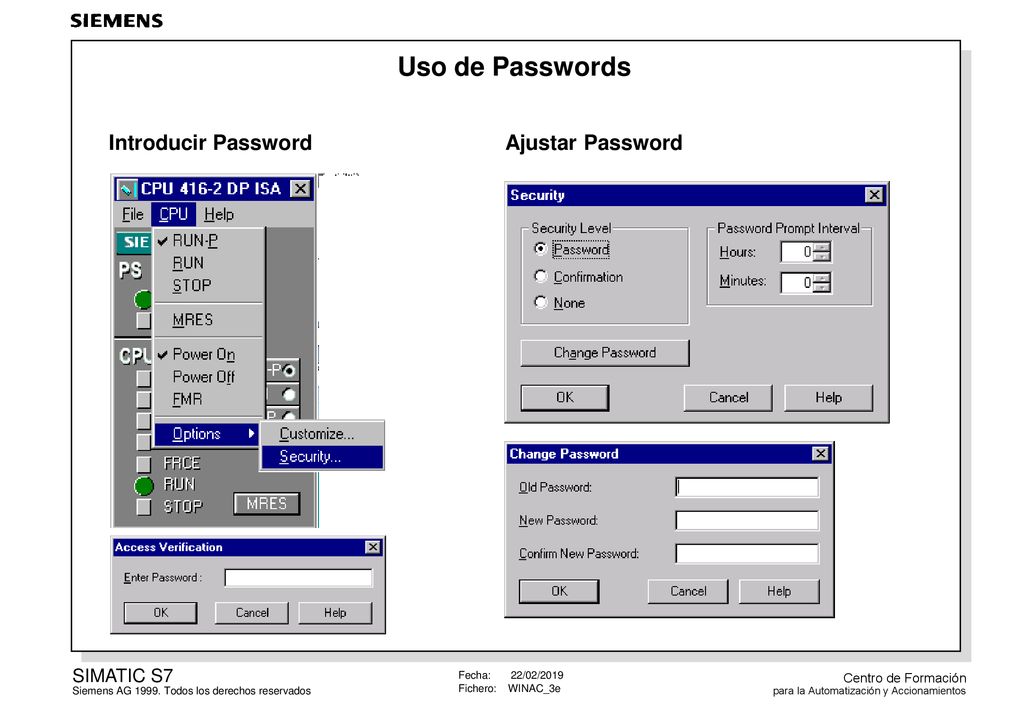

12 Uso de Passwords Introducir Password Ajustar Password
General Se puede proteger el funcionamiento del panel de operación por medio de una contraseña. Durante la primera llamada del panel de operación la contraseña por defecto no existe o está ajustada a RETURN. Cuando se opera con WinCC, usar la protección de contraseña desde WinCC. Introducir contraseña En la parte izquierda de la figura se puede ver cómo se introduce el password. Ajustar contraseña En la parte derecha de la figura se puede ver cómo se ajusta la contraseña. Procedimiento: con el botón derecho del ratón hacer click sobre el panel de operación seleccionar el menú CPU -> security introducir contraseña actual hacer click sobre Change Password introducir la nueva contraseña y confirmarla en el siguiente registro si ajusta la duración de validez de la contraseña, con 0 la contraseña se comprueba con cada operación.

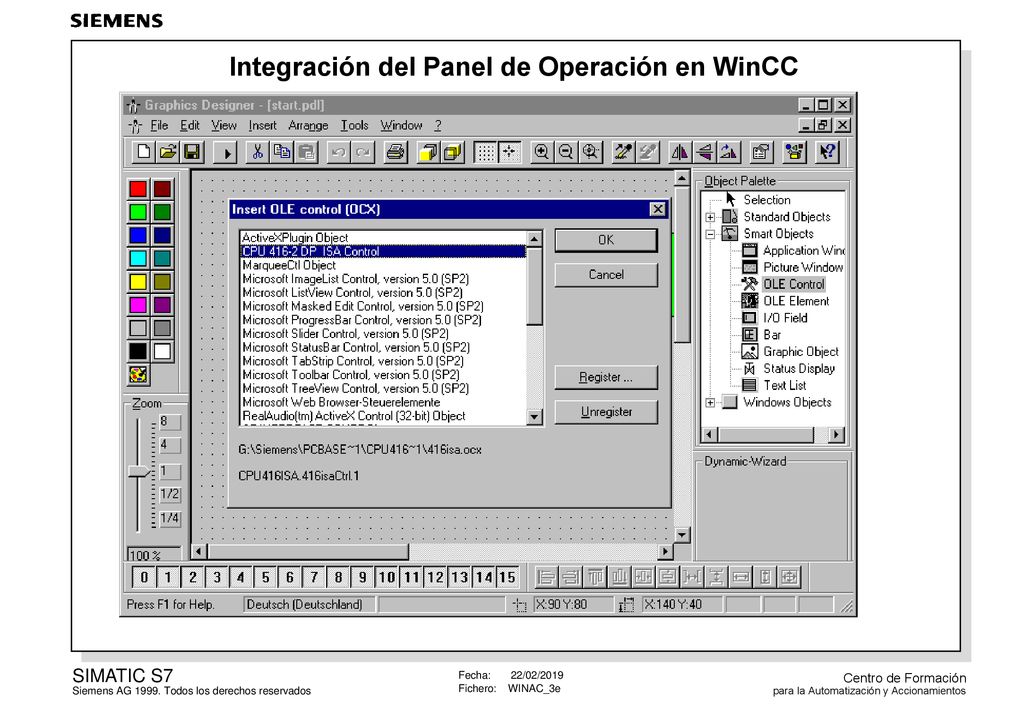

13 Integración del Panel de Operación en WinCC
Procedimiento Ejecutar los siguientes pasos: Abrir el Editor de Gráficos y la figura en la cual se quiera integrar el panel de operación Abrir el Editor de Gráficos y la figura en la cual se quiera integrar el panel de operación En "Object Palette" bajo "Smart Objects" seleccionar el ítem "OLE- Control" Abrir en la figura un área para el panel de operación En el cuadro de diálogo seleccionar "CPU 416-2DP ISA Control" Cambiar el tamaño del área OCX de manera que el marco sea visible. Nota: se debe ajustar el factor de zoom 1

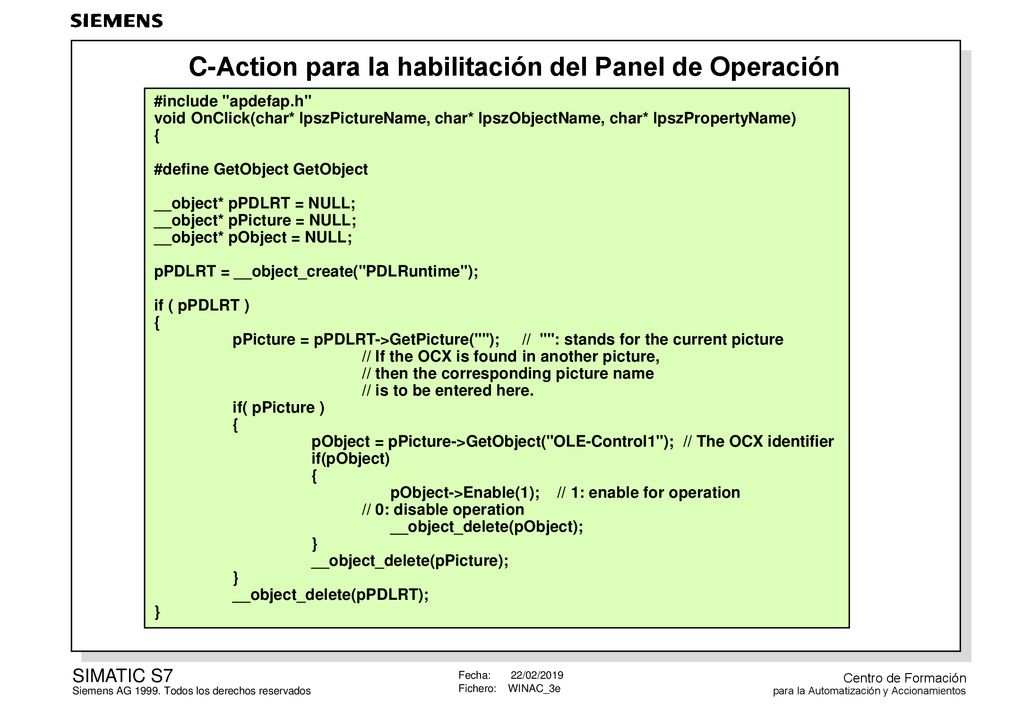

14 C-Action para la habilitación del Panel de Operación
#include "apdefap.h" void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) { #define GetObject GetObject __object* pPDLRT = NULL; __object* pPicture = NULL; __object* pObject = NULL; pPDLRT = __object_create("PDLRuntime"); if ( pPDLRT ) pPicture = pPDLRT->GetPicture(""); // "": stands for the current picture // If the OCX is found in another picture, // then the corresponding picture name // is to be entered here. if( pPicture ) pObject = pPicture->GetObject("OLE-Control1"); // The OCX identifier if(pObject) pObject->Enable(1); // 1: enable for operation // 0: disable operation __object_delete(pObject); } __object_delete(pPicture); __object_delete(pPDLRT); Introducción Es posible comenzar la aplicación y activarla al estado activo o pasivo por medio del método "habilitar". De ello se encarga un C-Action o el Global Script. Procedimiento: en la figura crear dos botones para la habilitación e inhibición abrir las propiedades dinámicas del botón escoger Event -> Mouse click -> C-Action desde el fichero BUTTON.TXT (en el directorio \SIEMENS\PC_BASED\) copiar el Programa-C en el C-Action ajustar el valor de habilitación (ver la diapositiva)

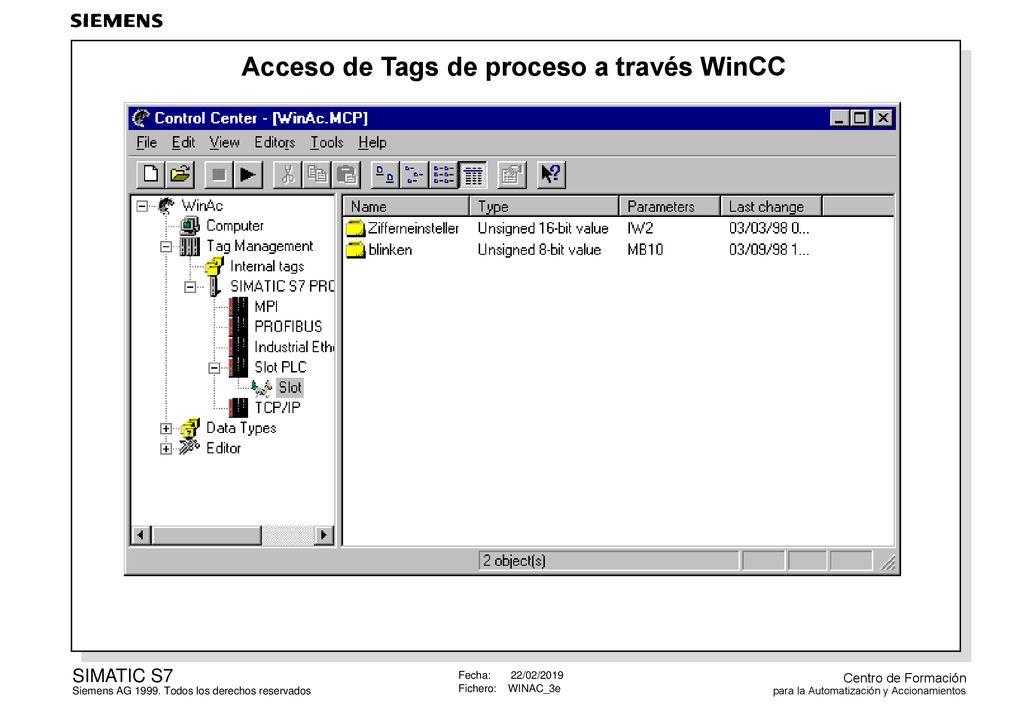

15 Acceso de Tags de proceso a través WinCC
Introducción Desde WinCC se puede acceder fácilmente a los tags del proceso de la CPU DP. En la definición de los tags del proceso, éstos son asignados al interface MPI del Slot CPU.

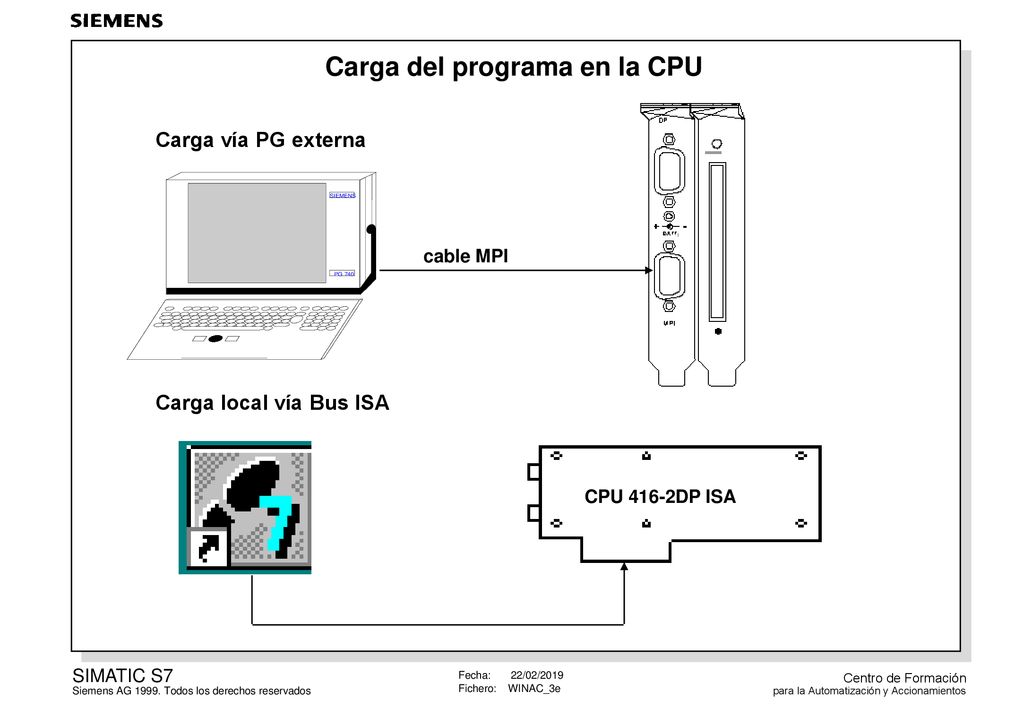

16 Carga del programa en la CPU
Carga vía PG externa cable MPI Carga local vía Bus ISA Introducción Existen dos formas de cargar el programa de usuario: vía una PG externa; para ello conectar la PG al interface MPI de la CPU 416-2DP ISA. localmente vía el bus ISA; para ello se debe instalar el Software STEP 7 en el PC/PG y el interface MPI debe ser habilitado vía los interruptores S1/S2. Para el interface PG/PC, la "CPU 416-2DP ISA" debe ser asignada como punto de acceso de la aplicación. Nota Antes de cargar un nuevo programa de usuario, conviene realizar un borrado total de la memoria de la CPU. CPU 416-2DP ISA

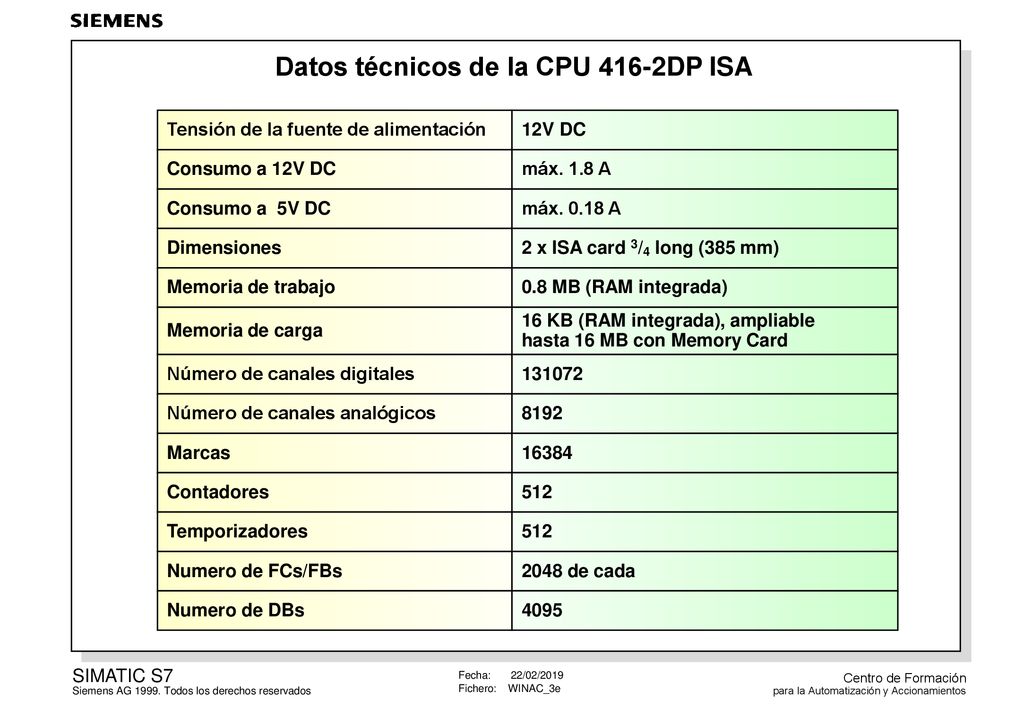

17 Datos técnicos de la CPU 416-2DP ISA
12V DC Tensión de la fuente de alimentación máx. 1.8 A Consumo a 12V DC máx A Consumo a 5V DC 2 x ISA card 3/4 long (385 mm) Dimensiones 0.8 MB (RAM integrada) Memoria de trabajo 16 KB (RAM integrada), ampliable hasta 16 MB con Memory Card Memoria de carga 131072 Número de canales digitales 8192 Número de canales analógicos 16384 Marcas 512 Contadores General Las características de ejecución de la CPU 416-2DP ISA corresponden a la CPU 6ES XK00-0AB0 con 800 KB de memoria de trabajo. Nota Tener en cuenta la potencia de consumo en el lado de 12 V y 5 V, la cual debe ser suministrada por la fuente de alimentación del PC o PG. 512 Temporizadores 2048 de cada Numero de FCs/FBs 4095 Numero de DBs

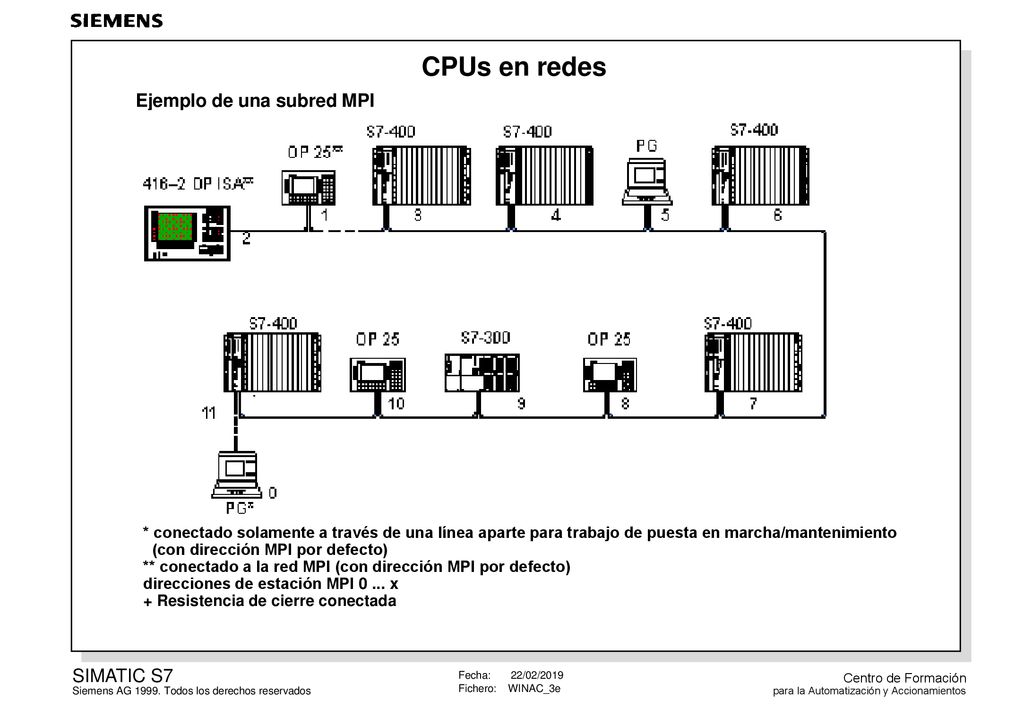

18 CPUs en redes Ejemplo de una subred MPI
General Se puede conectar una CPU DP ISA a una subred MPI a través del puerto MPI a una subred PROFIBUS a través del interface PROFIBUS DP a una red Ethernet a través de una CP SIMATIC NET (p.ej. CP 1413) o un módulo Ethernet (p.ej. una tarjeta 3Com). Notas Con el uso simultaneo de una CP SIMATIC NET y un módulo Ethernet se debe prestar atención cuando use el protocolo TCP/IP, ya que las direcciones IP vía ambas redes podrían ser incompatibles. Para configuración/ asignación de parámetros de la pareja vía MPI se requiere una PG adicional. Si, en "Ajustar Interface PG/PC" se introduce "S7 ONLINE (STEP 7)" en el registro Punto de acceso de la aplicación y "CPU DP ISA Card (local)" en el registro Parametrización utilizada, todas las funciones online de STEP 7 se ejecutan en la localmente instalada CPU DP ISA. Por esta razón, en su PC con la CPU DP ISA no se puede llevar a cabo ninguna función de carga a otras estaciones MPI con STEP 7. Configuración La configuración y las reglas para crear una red corresponden a las de SIMATIC NET (MPI, Profibus, Industrial Ethernet). * conectado solamente a través de una línea aparte para trabajo de puesta en marcha/mantenimiento (con dirección MPI por defecto) ** conectado a la red MPI (con dirección MPI por defecto) direcciones de estación MPI x + Resistencia de cierre conectada

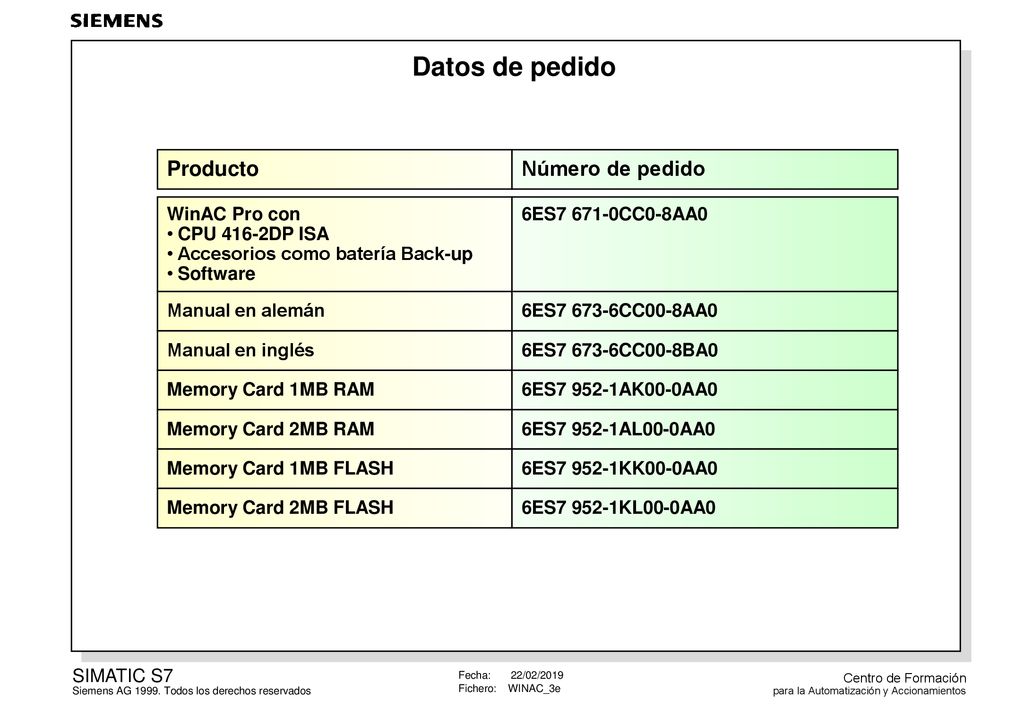

19 Datos de pedido Número de pedido Producto 6ES7 671-0CC0-8AA0
WinAC Pro con CPU 416-2DP ISA Accesorios como batería Back-up Software 6ES CC00-8AA0 Manual en alemán 6ES CC00-8BA0 Manual en inglés 6ES AK00-0AA0 Memory Card 1MB RAM 6ES AL00-0AA0 Memory Card 2MB RAM 6ES KK00-0AA0 Memory Card 1MB FLASH Memory Card Se requiere siempre una Memory Card. La decisión entre RAM o FLASH depende de si se quiere trabajar con o sin batería backup. La lista le muestra solamente 4 posibilidades. La memory card está también disponible en otros tamaños de memoria (vea catálogo ST 70). 6ES KL00-0AA0 Memory Card 2MB FLASH
