Generalidades de ArcGis Ingeniera Vanessa Trujillo Arzayus
2

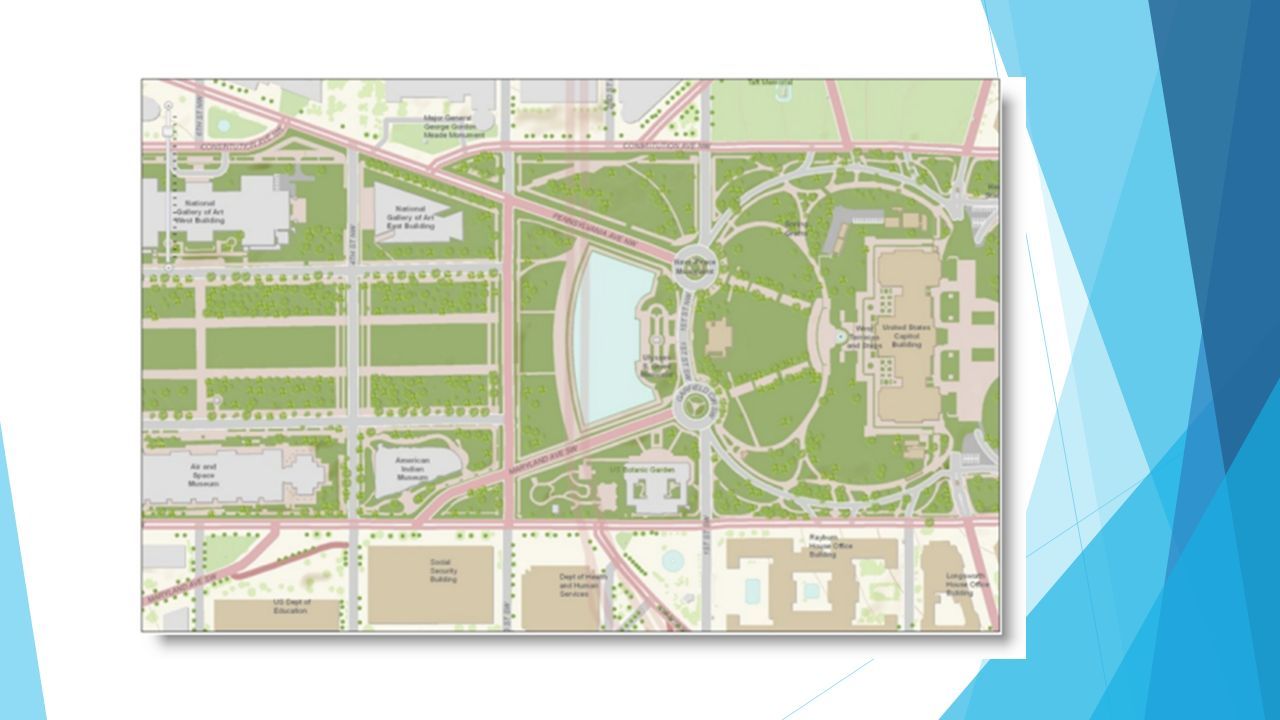

Los mapas SIG se emplean para la comunicación y la comprensión Los mapas se utilizan para comunicar y transmitir grandes cantidades de información de una forma organizada. Los humanos pensamos espacialmente, por lo que al ver un mapa, podemos asociar ubicaciones del mapa con fenómenos del mundo real e interpretar y captar información esencial entre infinidad de contenido detallado mostrado en cada visualización de mapa.
4

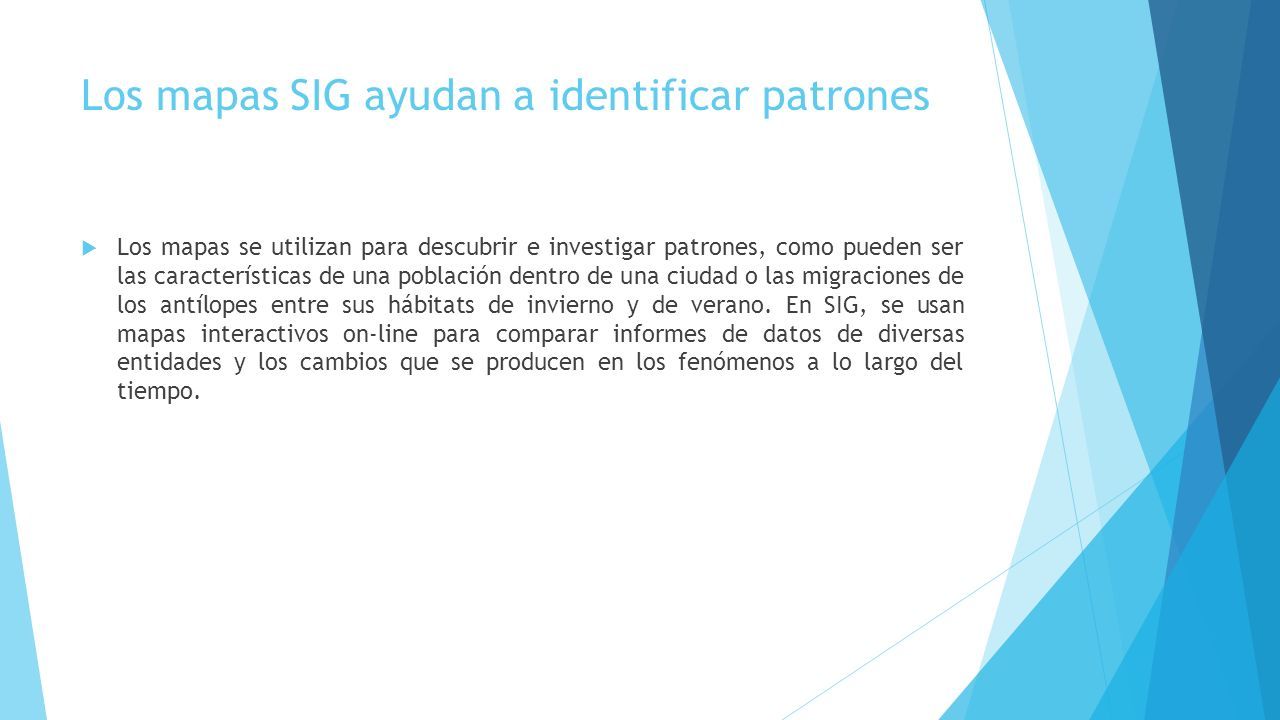

Los mapas SIG ayudan a identificar patrones Los mapas se utilizan para descubrir e investigar patrones, como pueden ser las características de una población dentro de una ciudad o las migraciones de los antílopes entre sus hábitats de invierno y de verano. En SIG, se usan mapas interactivos on-line para comparar informes de datos de diversas entidades y los cambios que se producen en los fenómenos a lo largo del tiempo.
6

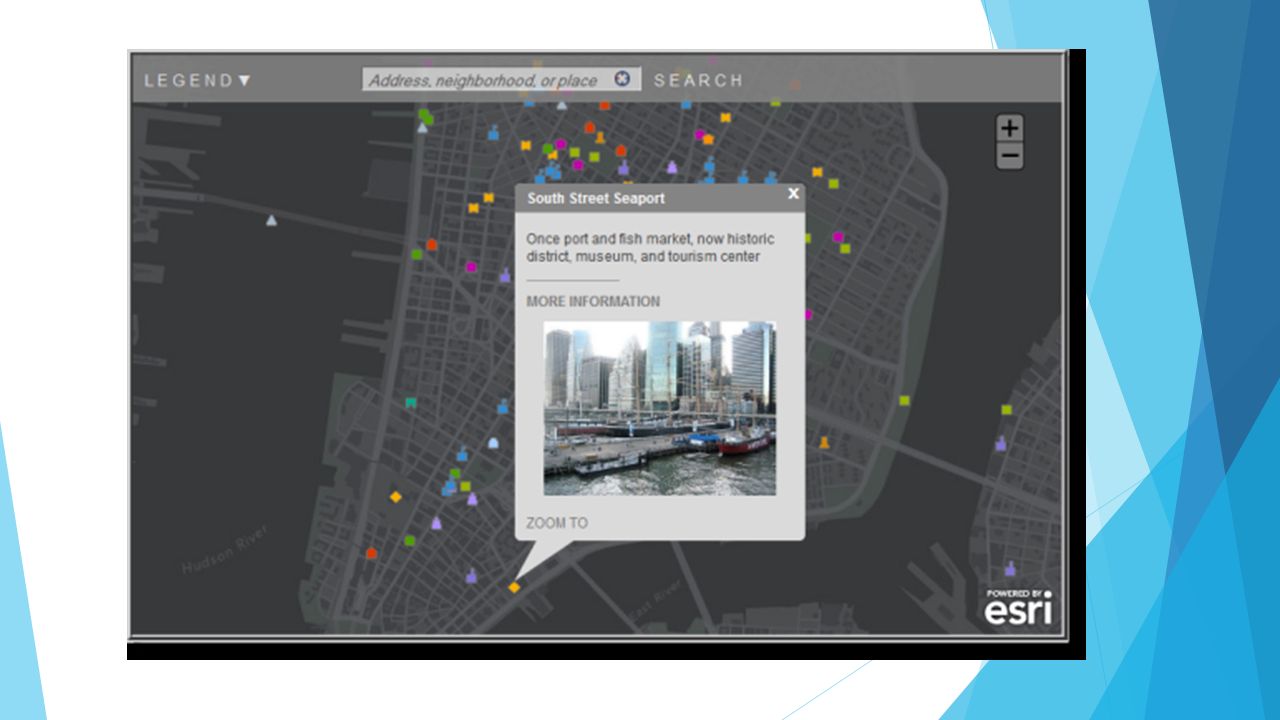

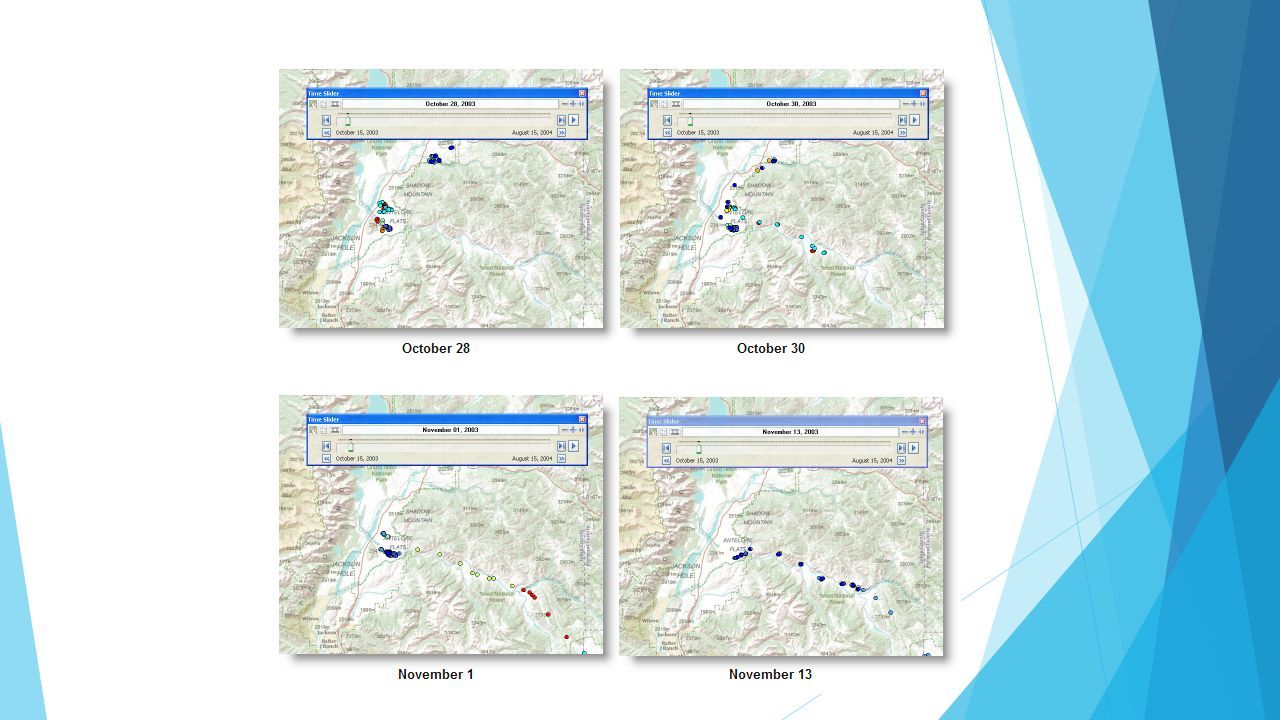

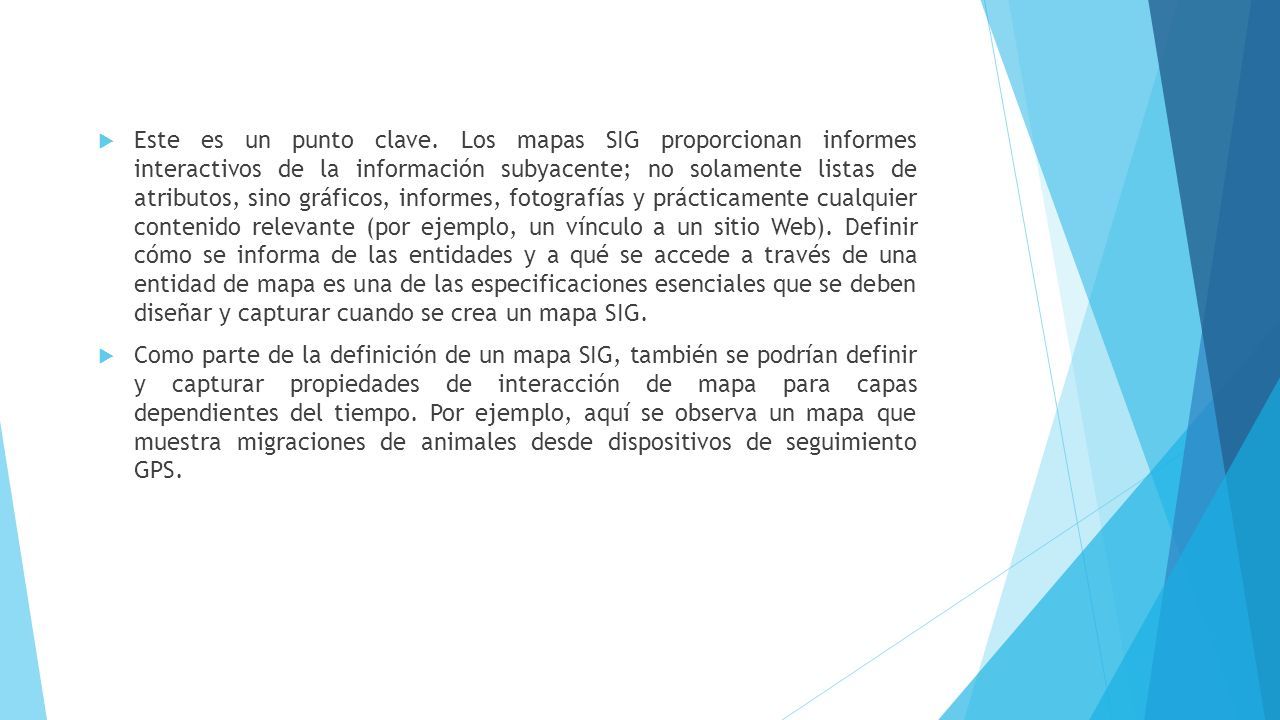

Este es un punto clave. Los mapas SIG proporcionan informes interactivos de la información subyacente; no solamente listas de atributos, sino gráficos, informes, fotografías y prácticamente cualquier contenido relevante (por ejemplo, un vínculo a un sitio Web). Definir cómo se informa de las entidades y a qué se accede a través de una entidad de mapa es una de las especificaciones esenciales que se deben diseñar y capturar cuando se crea un mapa SIG. Como parte de la definición de un mapa SIG, también se podrían definir y capturar propiedades de interacción de mapa para capas dependientes del tiempo. Por ejemplo, aquí se observa un mapa que muestra migraciones de animales desde dispositivos de seguimiento GPS.
8

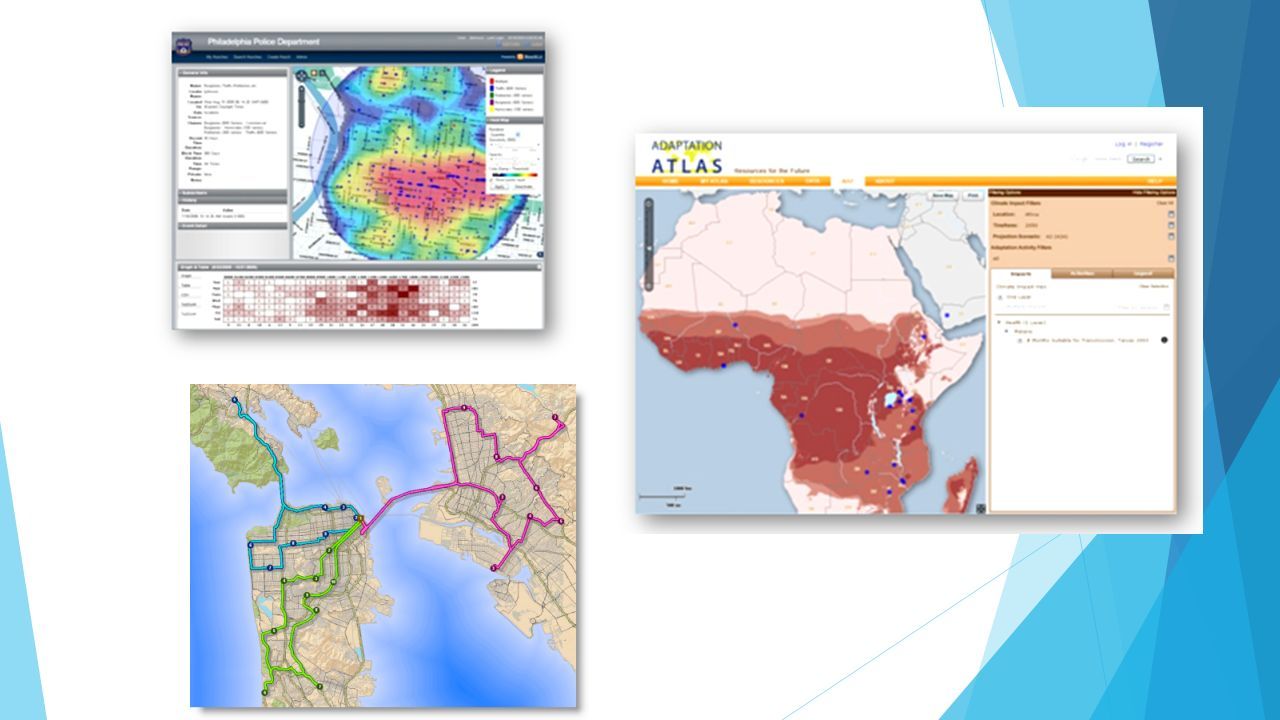

Los mapas SIG permiten obtener nueva información mediante el análisis El mapa SIG se convierte en una ventana a resultados analíticos muy completos. El mapa SIG se usa fundamentalmente para acceder a modelos de análisis y ejecutarlos, además de mostrar sus resultados como una nueva capa de mapa. El análisis está relacionado con trabajar con resultados de un modelo y evaluarlos. Se realiza empleando los mismos tipos de capacidades de informe, visualización y animación de entidades descritas anteriormente.
10

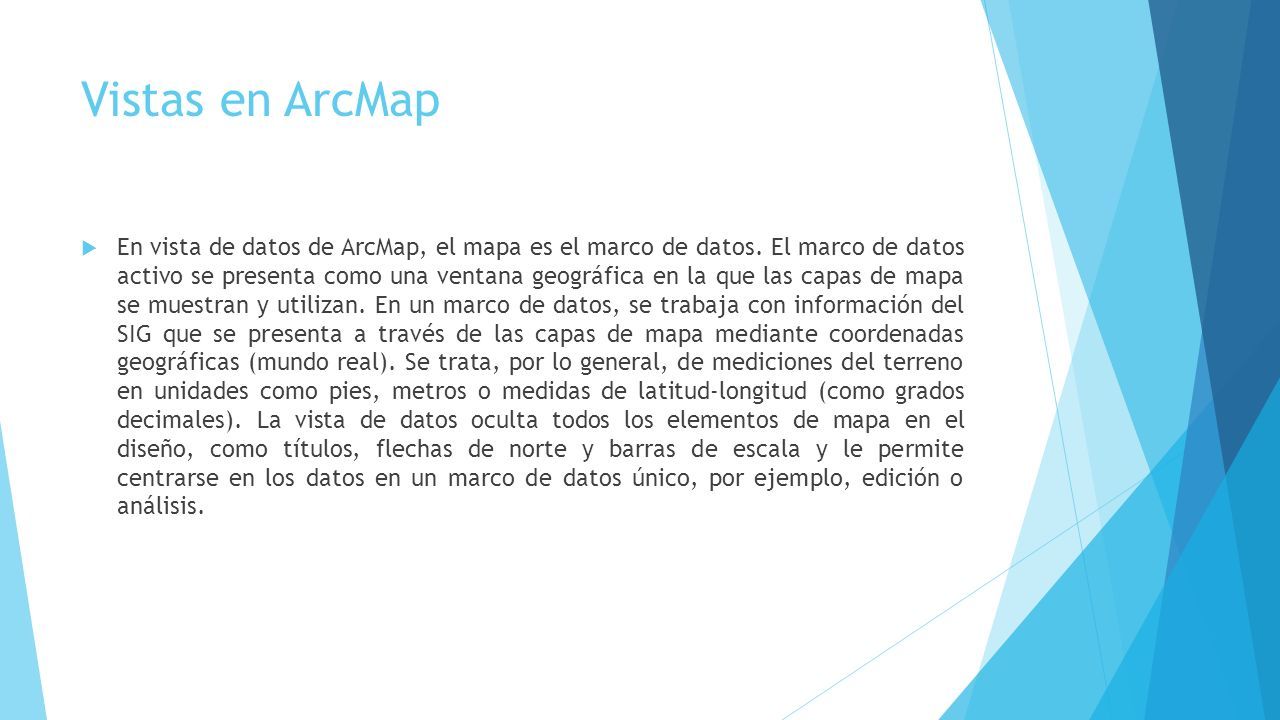

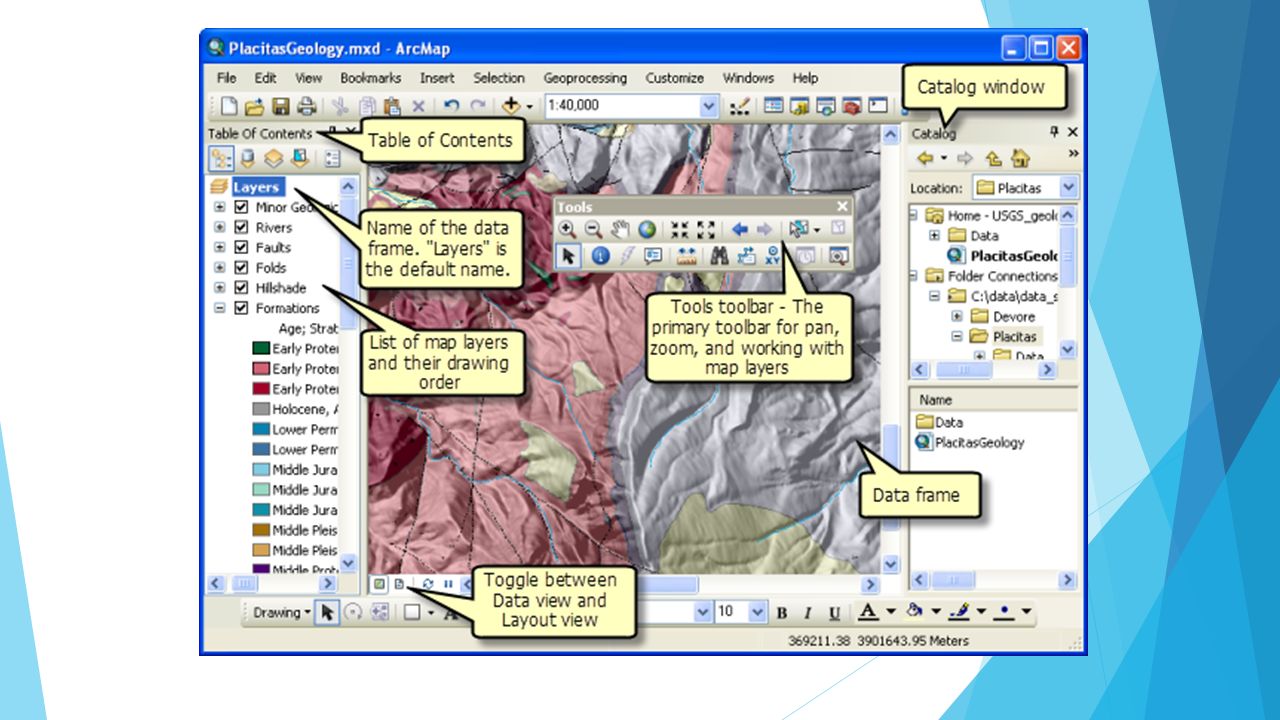

Vistas en ArcMap En vista de datos de ArcMap, el mapa es el marco de datos. El marco de datos activo se presenta como una ventana geográfica en la que las capas de mapa se muestran y utilizan. En un marco de datos, se trabaja con información del SIG que se presenta a través de las capas de mapa mediante coordenadas geográficas (mundo real). Se trata, por lo general, de mediciones del terreno en unidades como pies, metros o medidas de latitud-longitud (como grados decimales). La vista de datos oculta todos los elementos de mapa en el diseño, como títulos, flechas de norte y barras de escala y le permite centrarse en los datos en un marco de datos único, por ejemplo, edición o análisis.
12

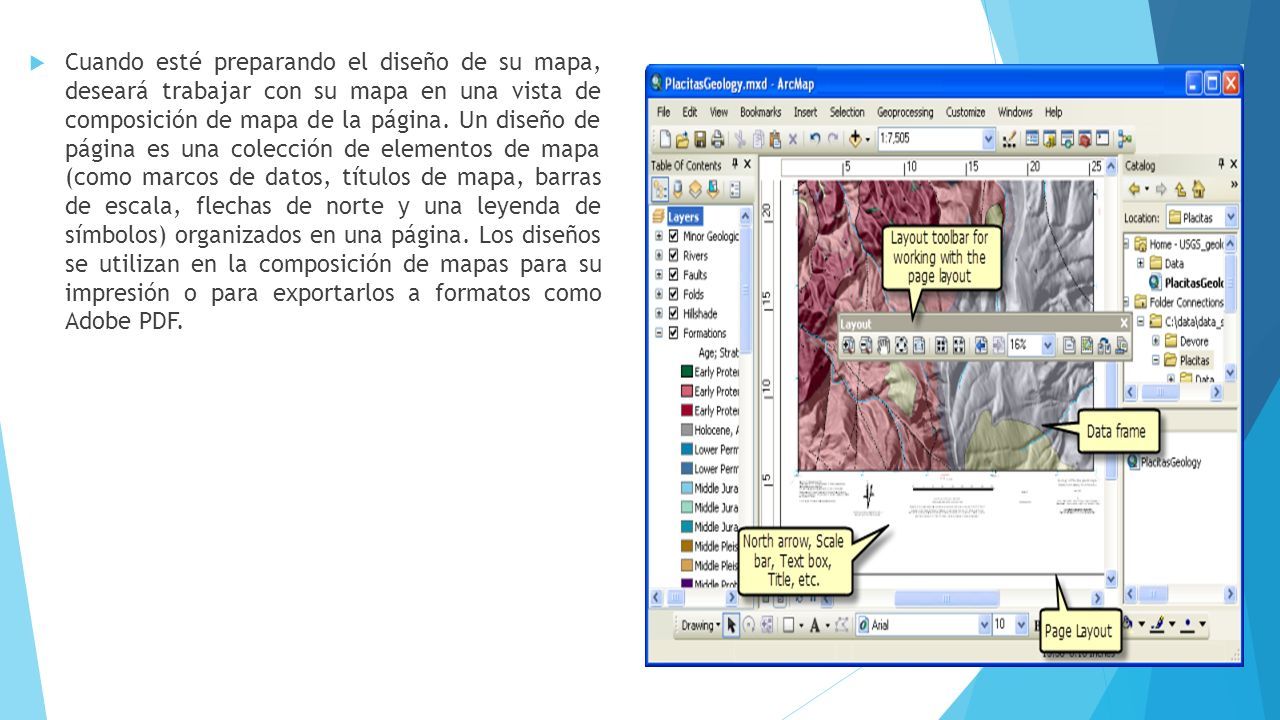

Cuando esté preparando el diseño de su mapa, deseará trabajar con su mapa en una vista de composición de mapa de la página. Un diseño de página es una colección de elementos de mapa (como marcos de datos, títulos de mapa, barras de escala, flechas de norte y una leyenda de símbolos) organizados en una página. Los diseños se utilizan en la composición de mapas para su impresión o para exportarlos a formatos como Adobe PDF.
13

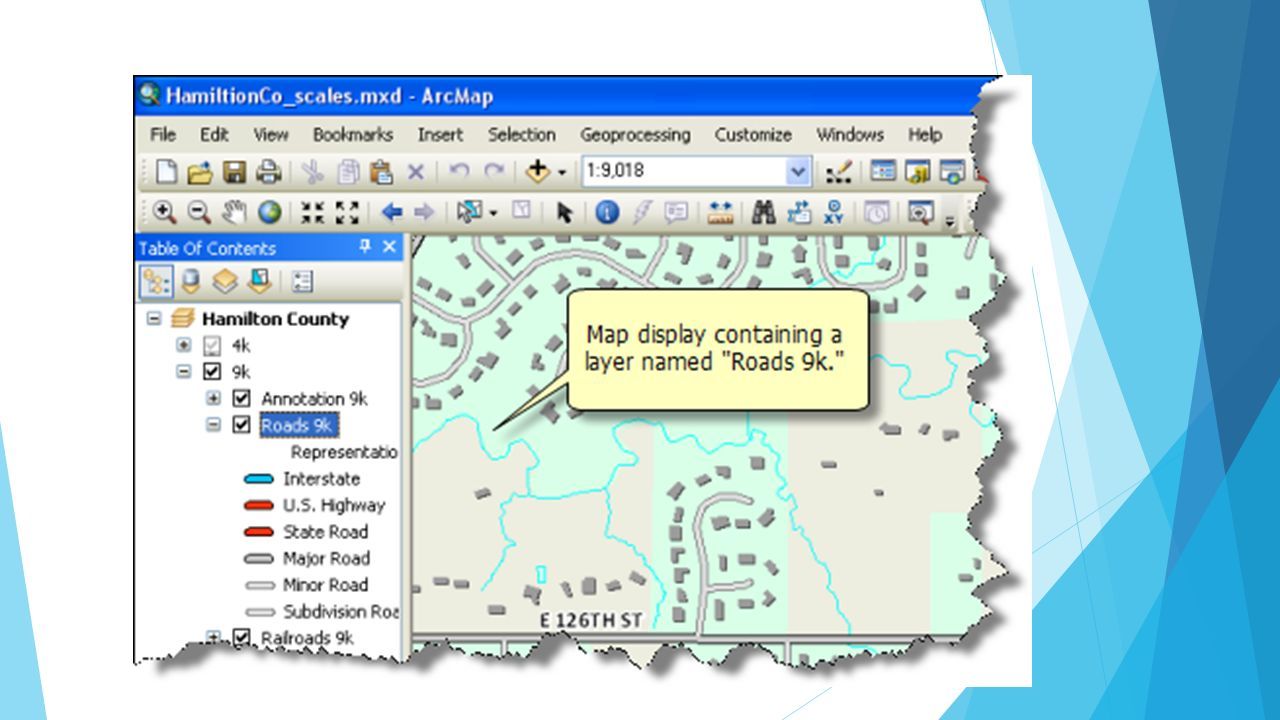

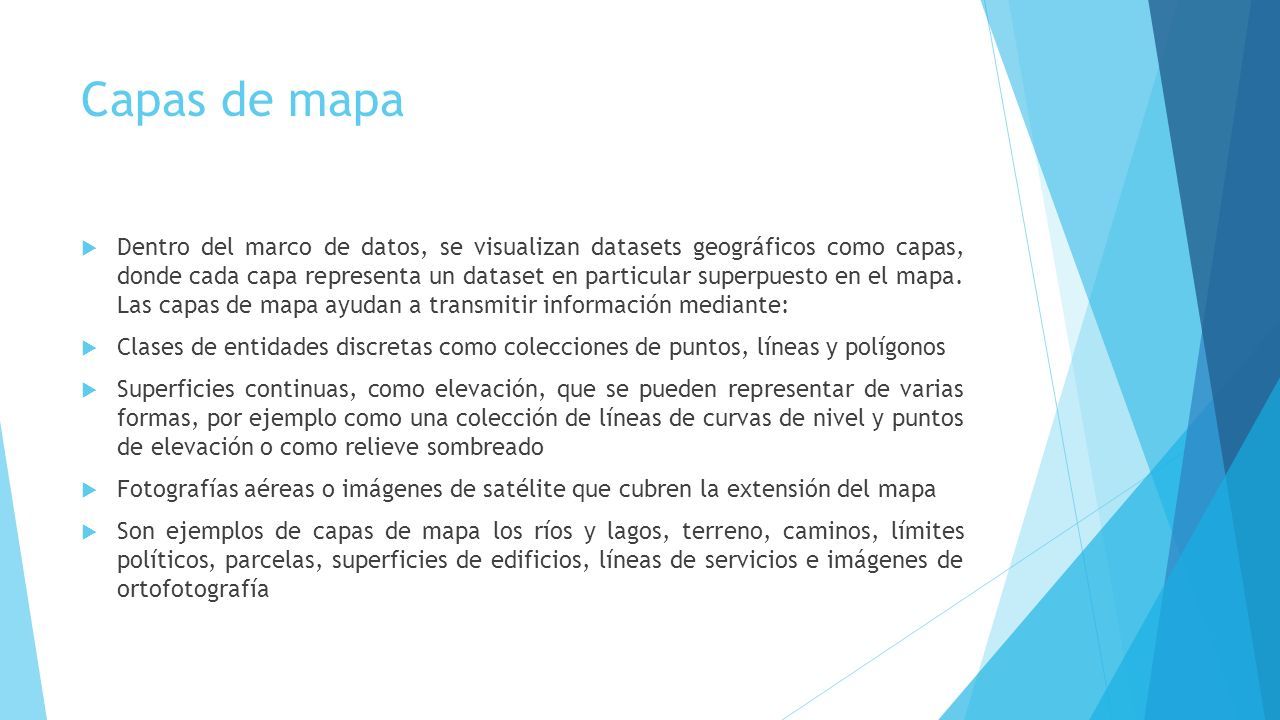

Capas de mapa Dentro del marco de datos, se visualizan datasets geográficos como capas, donde cada capa representa un dataset en particular superpuesto en el mapa. Las capas de mapa ayudan a transmitir información mediante: Clases de entidades discretas como colecciones de puntos, líneas y polígonos Superficies continuas, como elevación, que se pueden representar de varias formas, por ejemplo como una colección de líneas de curvas de nivel y puntos de elevación o como relieve sombreado Fotografías aéreas o imágenes de satélite que cubren la extensión del mapa Son ejemplos de capas de mapa los ríos y lagos, terreno, caminos, límites políticos, parcelas, superficies de edificios, líneas de servicios e imágenes de ortofotografía
15

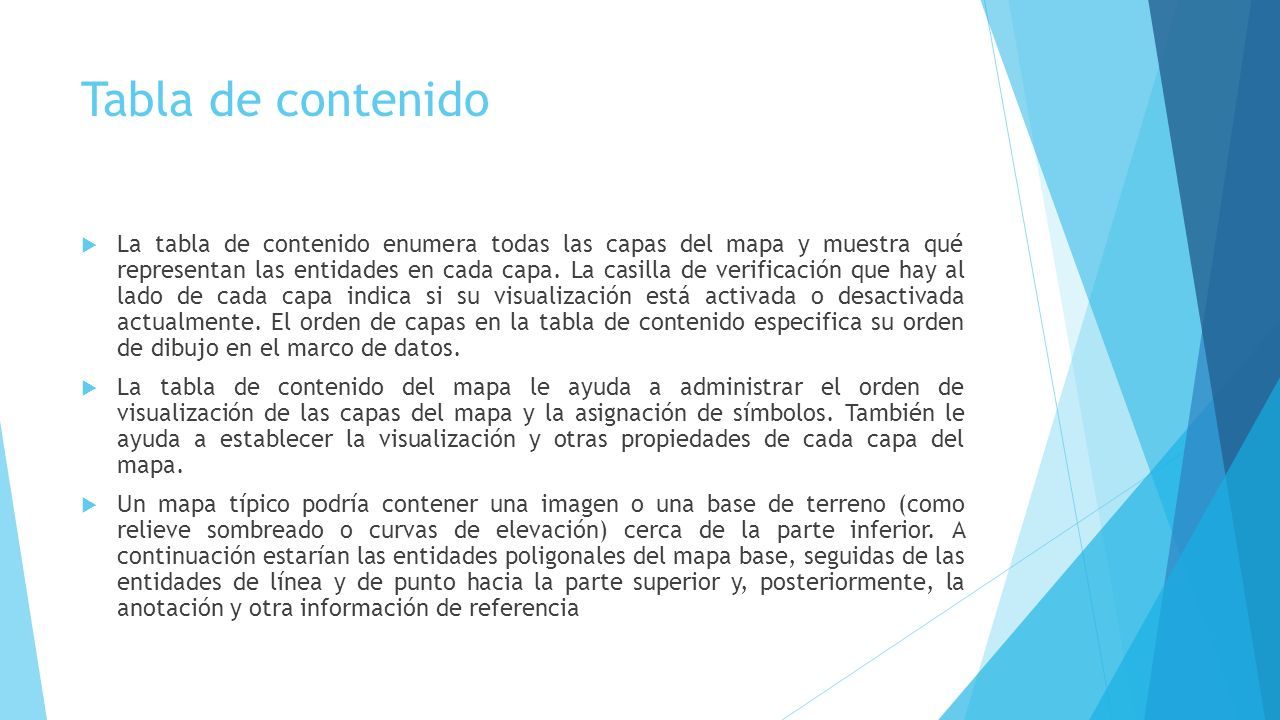

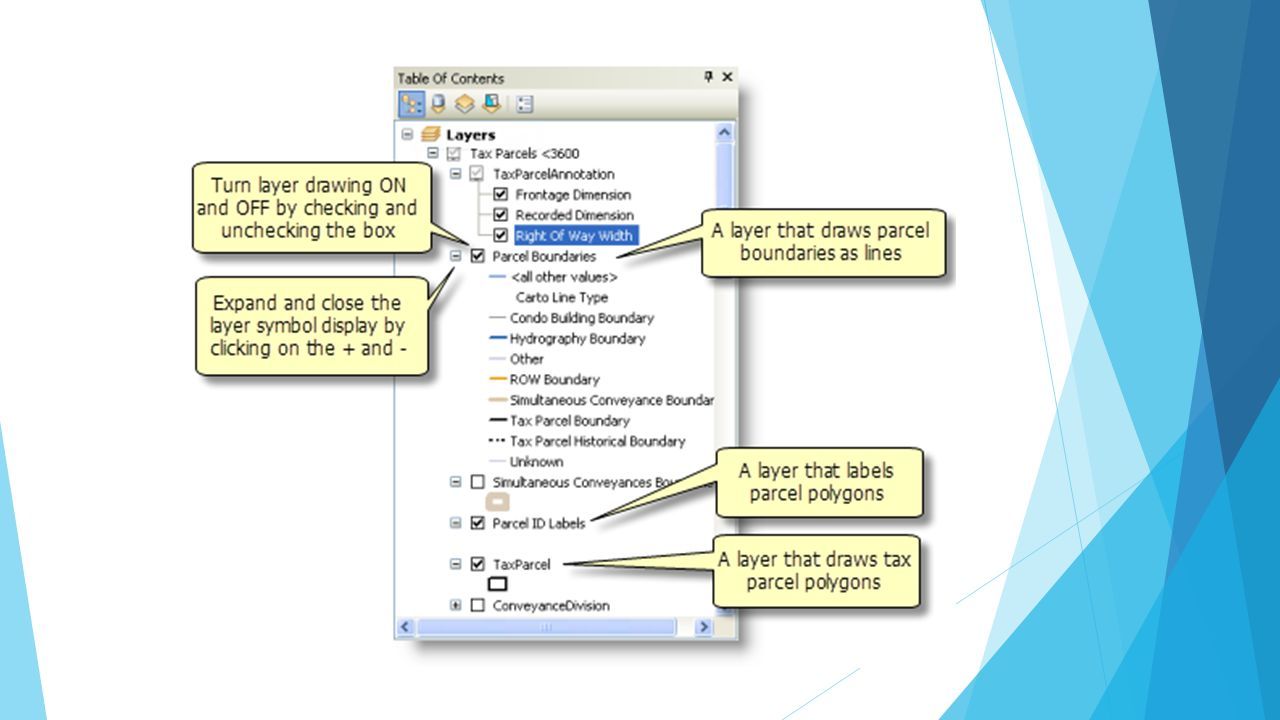

Tabla de contenido La tabla de contenido enumera todas las capas del mapa y muestra qué representan las entidades en cada capa. La casilla de verificación que hay al lado de cada capa indica si su visualización está activada o desactivada actualmente. El orden de capas en la tabla de contenido especifica su orden de dibujo en el marco de datos. La tabla de contenido del mapa le ayuda a administrar el orden de visualización de las capas del mapa y la asignación de símbolos. También le ayuda a establecer la visualización y otras propiedades de cada capa del mapa. Un mapa típico podría contener una imagen o una base de terreno (como relieve sombreado o curvas de elevación) cerca de la parte inferior. A continuación estarían las entidades poligonales del mapa base, seguidas de las entidades de línea y de punto hacia la parte superior y, posteriormente, la anotación y otra información de referencia
17

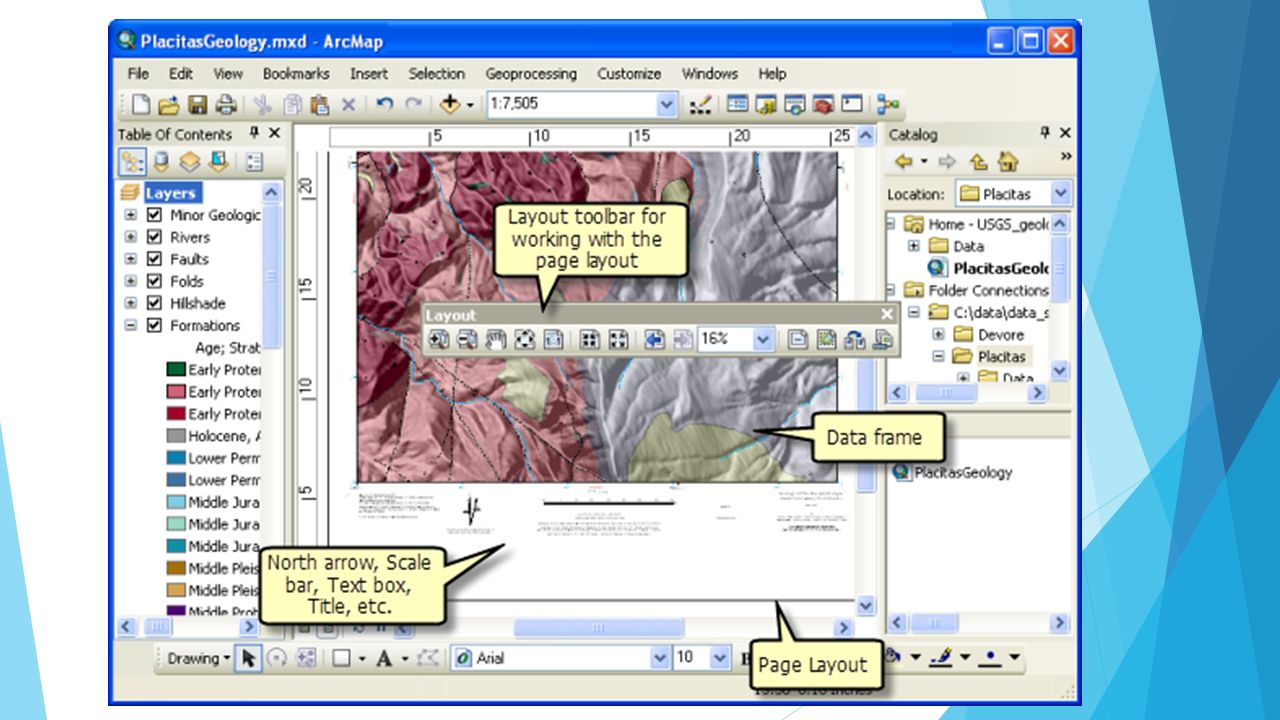

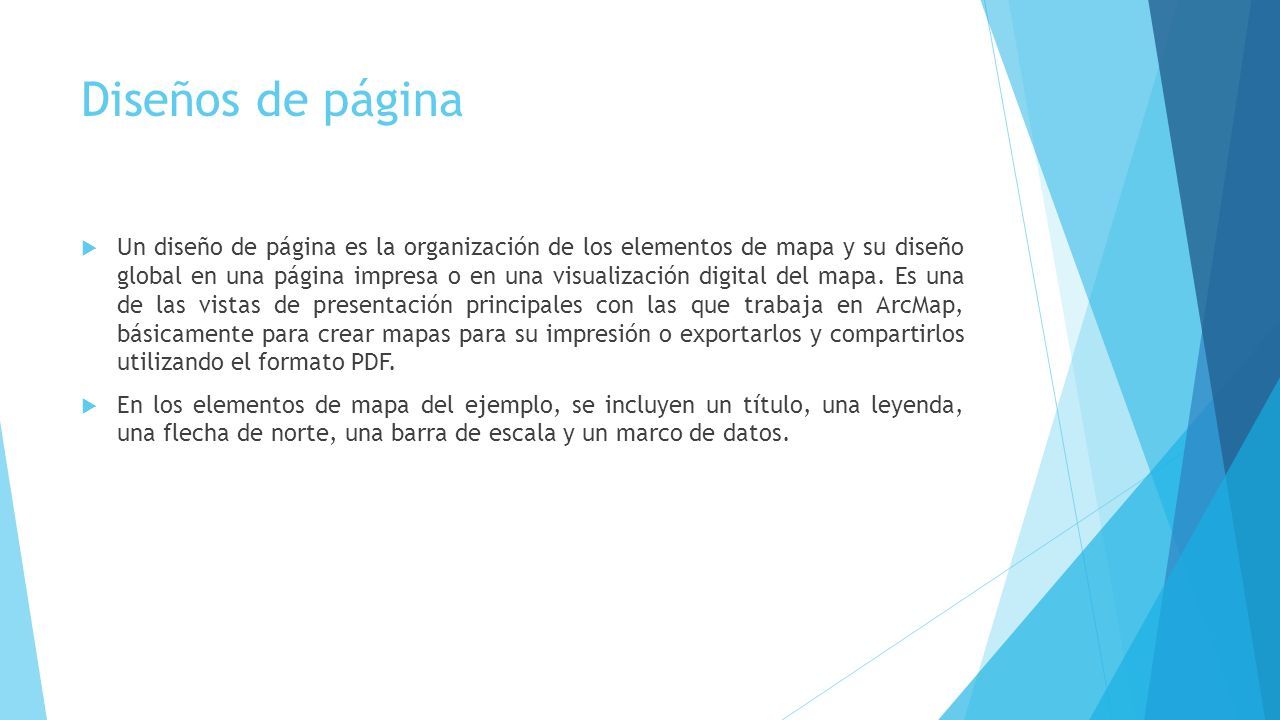

Diseños de página Un diseño de página es la organización de los elementos de mapa y su diseño global en una página impresa o en una visualización digital del mapa. Es una de las vistas de presentación principales con las que trabaja en ArcMap, básicamente para crear mapas para su impresión o exportarlos y compartirlos utilizando el formato PDF. En los elementos de mapa del ejemplo, se incluyen un título, una leyenda, una flecha de norte, una barra de escala y un marco de datos.
19

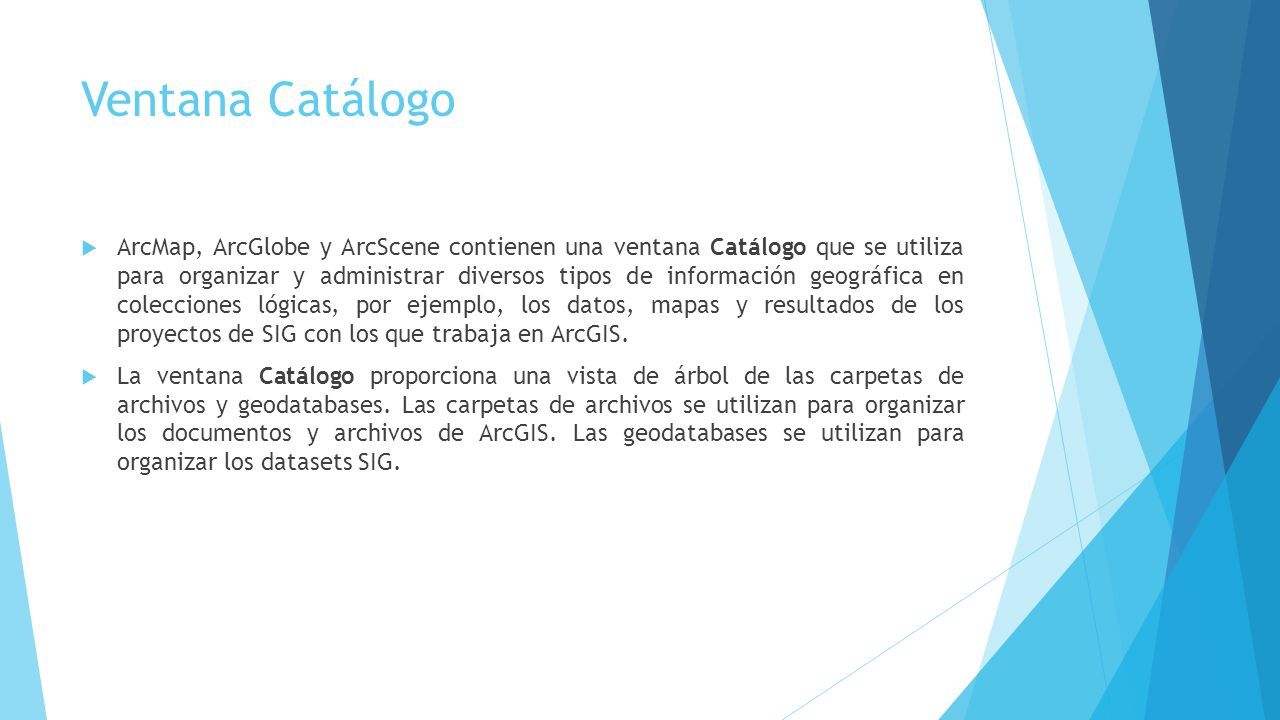

Ventana Catálogo ArcMap, ArcGlobe y ArcScene contienen una ventana Catálogo que se utiliza para organizar y administrar diversos tipos de información geográfica en colecciones lógicas, por ejemplo, los datos, mapas y resultados de los proyectos de SIG con los que trabaja en ArcGIS. La ventana Catálogo proporciona una vista de árbol de las carpetas de archivos y geodatabases. Las carpetas de archivos se utilizan para organizar los documentos y archivos de ArcGIS. Las geodatabases se utilizan para organizar los datasets SIG.
21

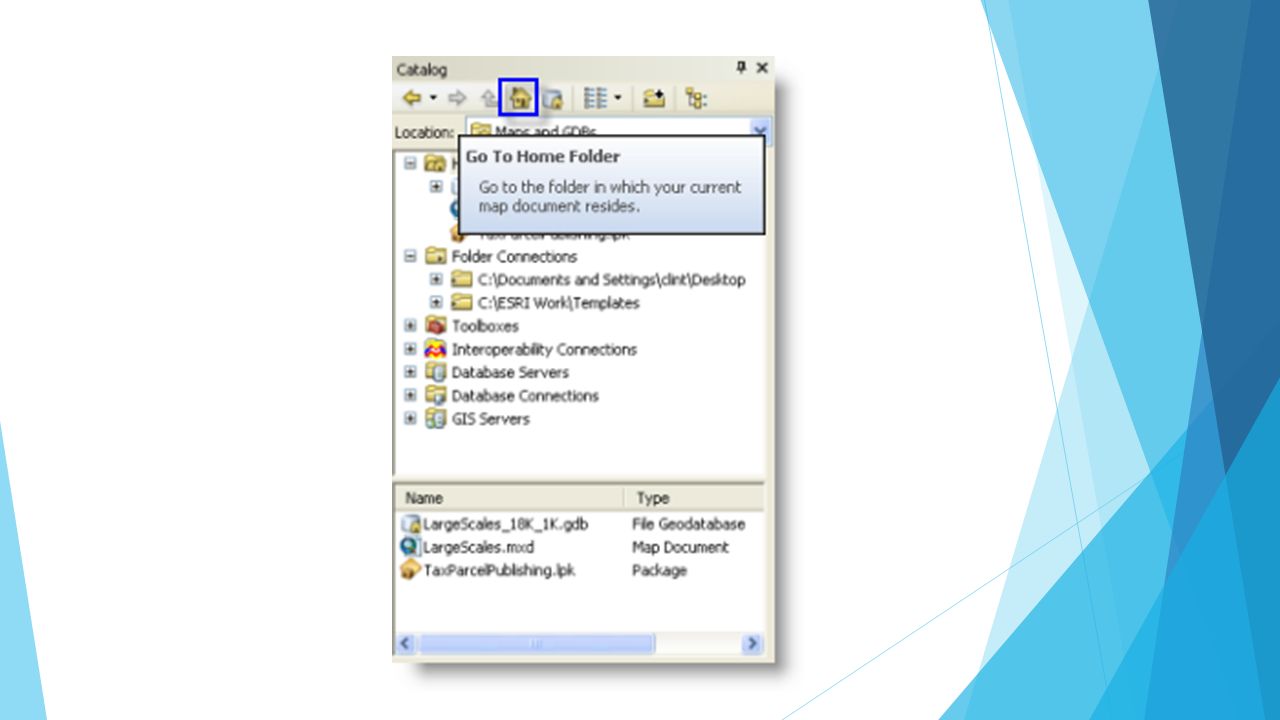

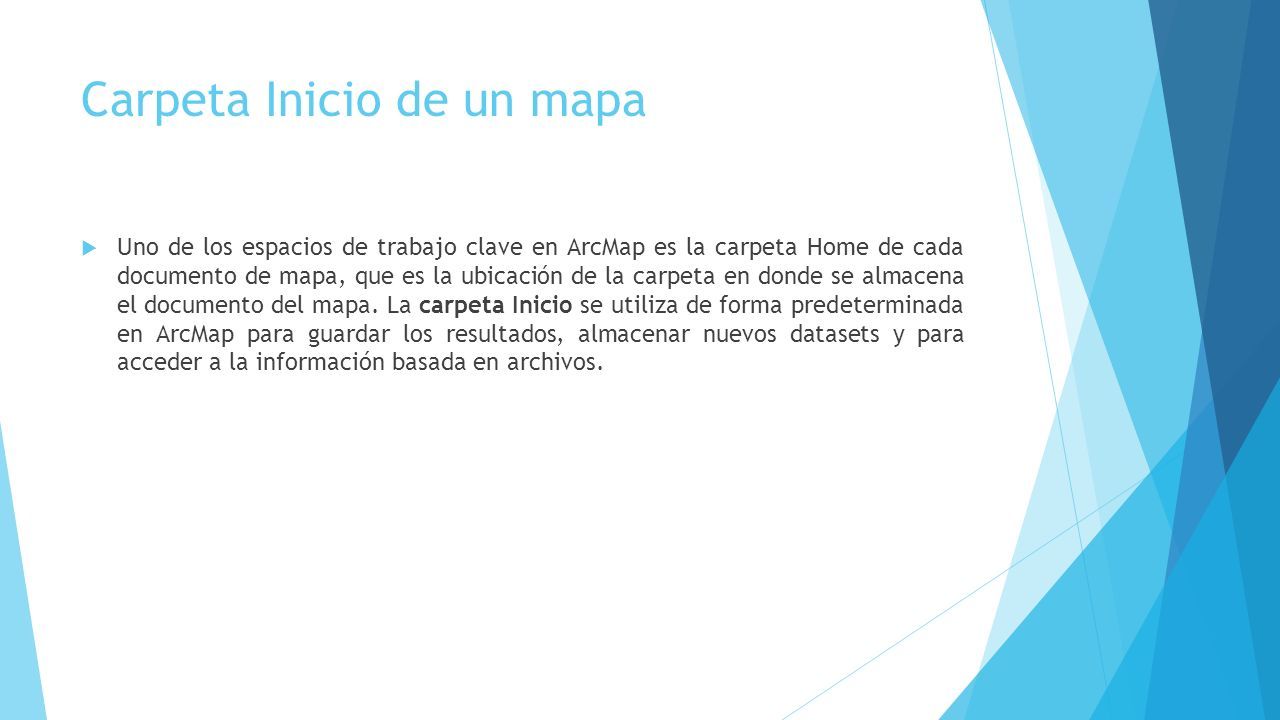

Carpeta Inicio de un mapa Uno de los espacios de trabajo clave en ArcMap es la carpeta Home de cada documento de mapa, que es la ubicación de la carpeta en donde se almacena el documento del mapa. La carpeta Inicio se utiliza de forma predeterminada en ArcMap para guardar los resultados, almacenar nuevos datasets y para acceder a la información basada en archivos.
23

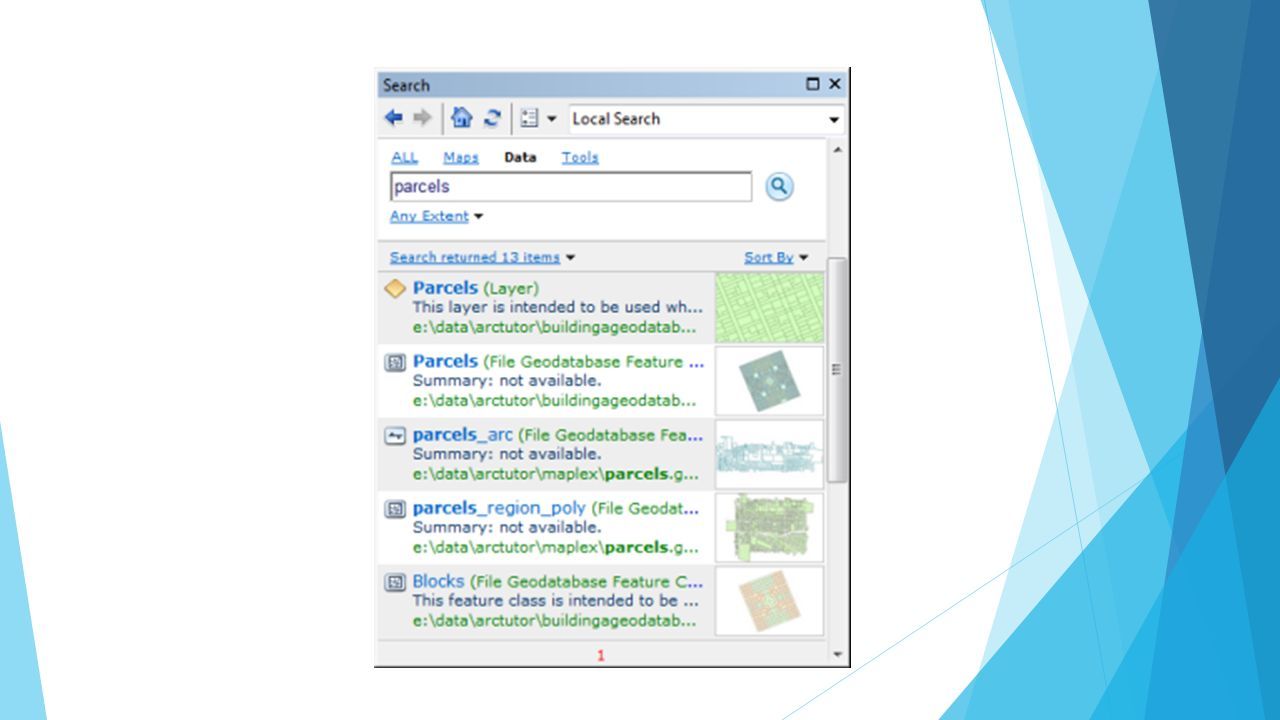

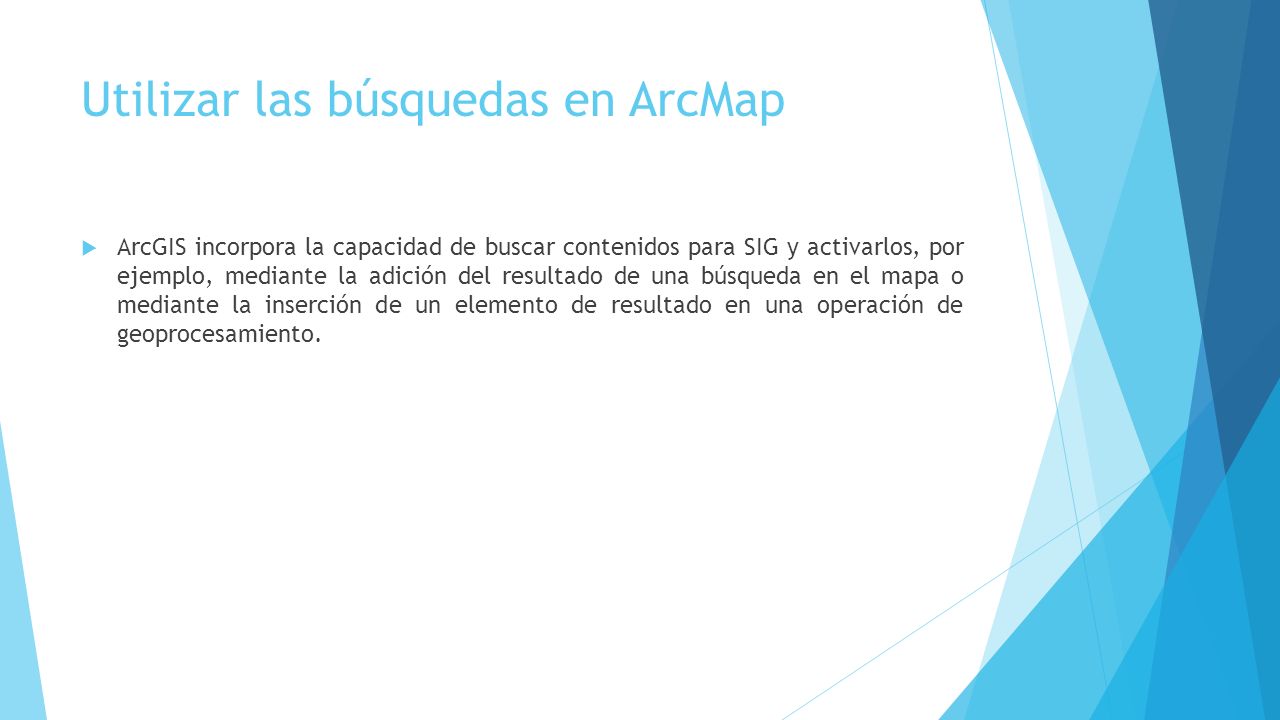

Utilizar las búsquedas en ArcMap ArcGIS incorpora la capacidad de buscar contenidos para SIG y activarlos, por ejemplo, mediante la adición del resultado de una búsqueda en el mapa o mediante la inserción de un elemento de resultado en una operación de geoprocesamiento.
