Software de Pronósticos Delft-FEWS

Presentación del tema: "Software de Pronósticos Delft-FEWS"— Transcripción de la presentación:

1 Software de Pronósticos Delft-FEWS
Expone Área Hidrología Software de Pronósticos FEWS

2 Cronología de Salto Grande Datos hidrológicos del río y su cuenca

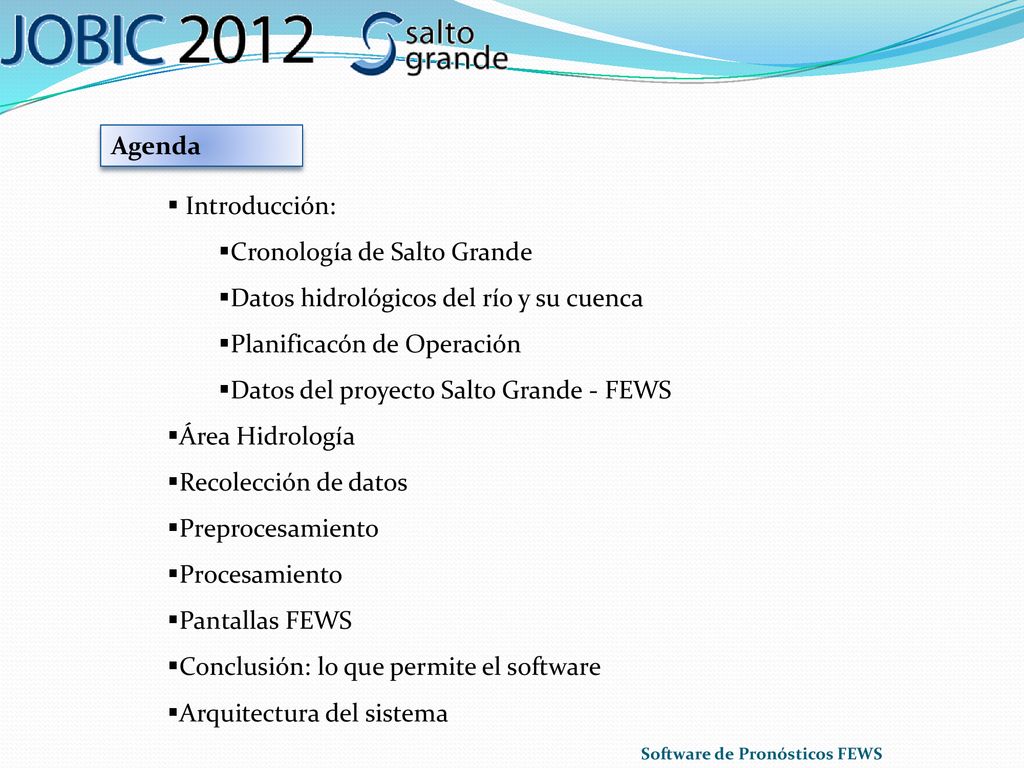

Agenda Introducción: Cronología de Salto Grande Datos hidrológicos del río y su cuenca Planificacón de Operación Datos del proyecto Salto Grande - FEWS Área Hidrología Recolección de datos Preprocesamiento Procesamiento Pantallas FEWS Conclusión: lo que permite el software Arquitectura del sistema Software de Pronósticos FEWS

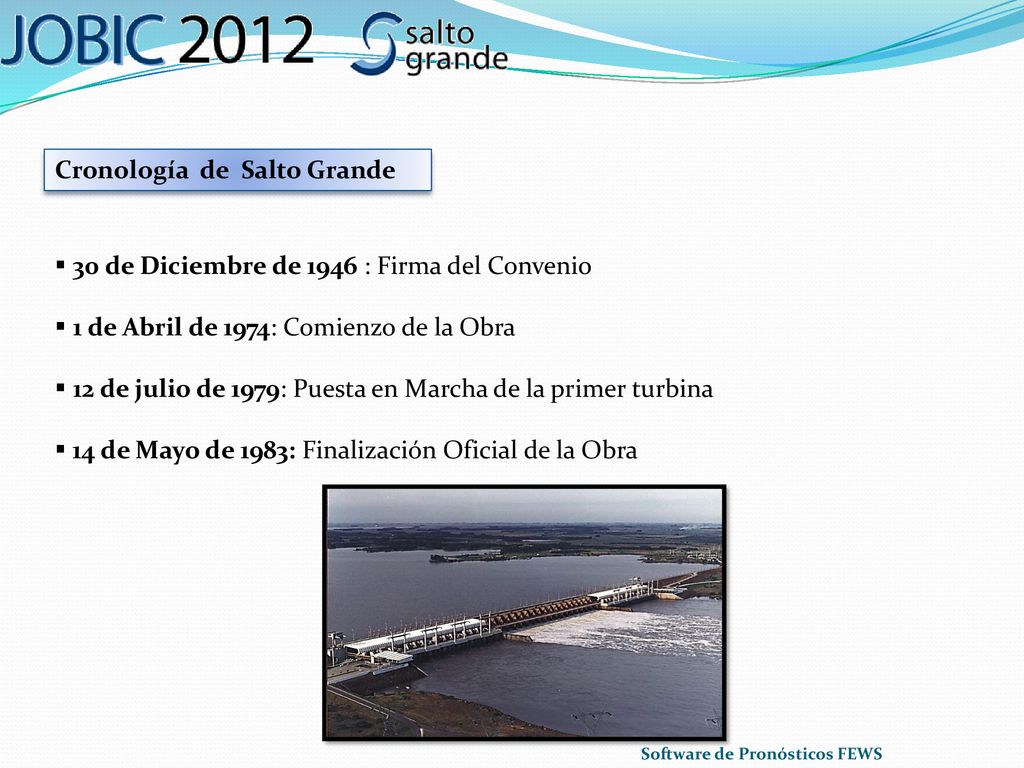

3 Cronología de Salto Grande
30 de Diciembre de 1946 : Firma del Convenio 1 de Abril de 1974: Comienzo de la Obra 12 de julio de 1979: Puesta en Marcha de la primer turbina 14 de Mayo de 1983: Finalización Oficial de la Obra Software de Pronósticos FEWS

4 Prioridades del Uso del Agua
Usos domésticos y sanitarios Navegación Generación de Energía Riego Mitigación de crecidas* Medio ambiente Software de Pronósticos FEWS

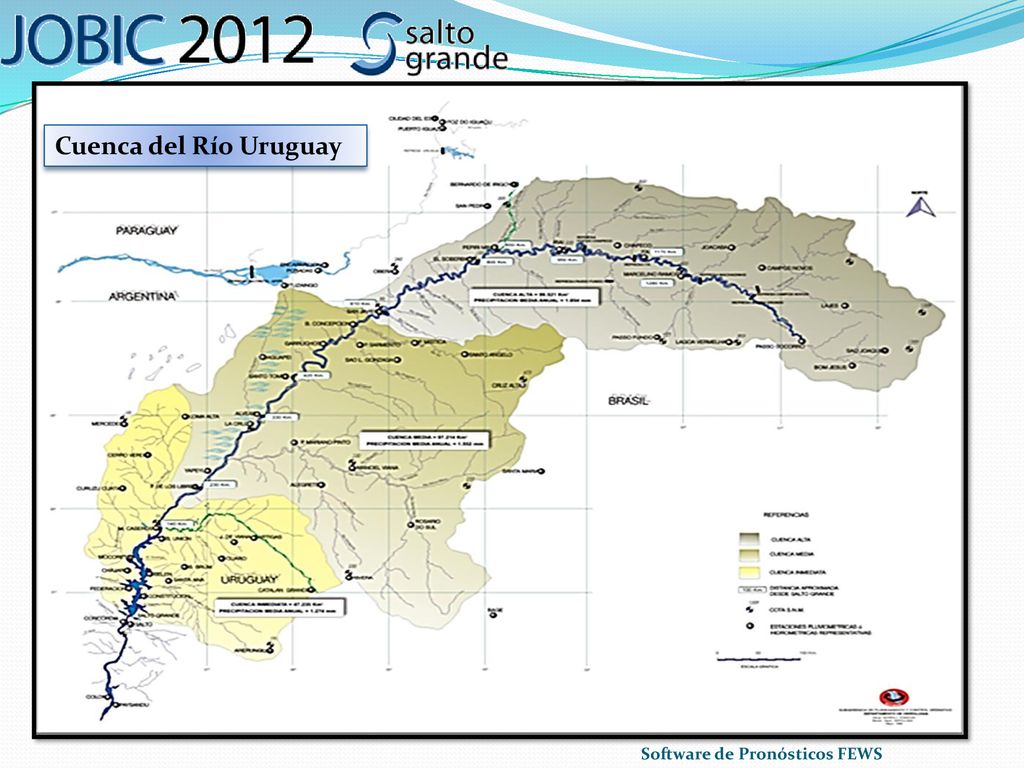

5 Cuenca del Río Uruguay Software de Pronósticos FEWS

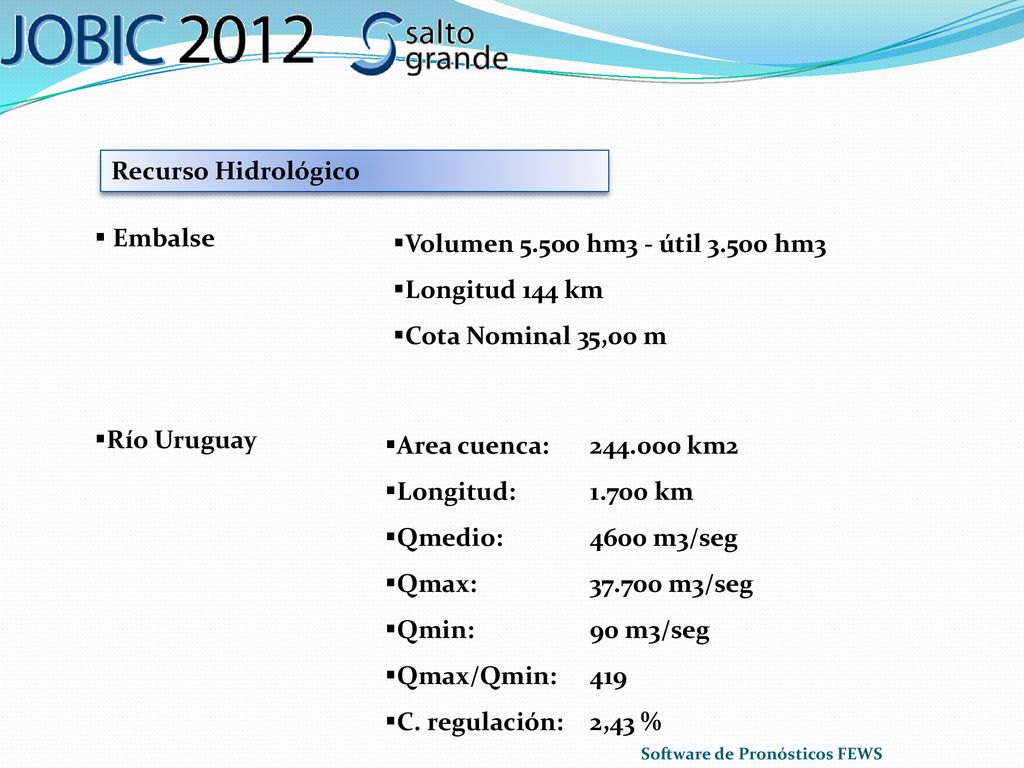

6 Recurso Hidrológico Embalse Volumen 5.500 hm3 - útil 3.500 hm3
Longitud 144 km Cota Nominal 35,00 m Río Uruguay Area cuenca: km2 Longitud: km Qmedio: 4600 m3/seg Qmax: m3/seg Qmin: 90 m3/seg Qmax/Qmin: 419 C. regulación: 2,43 % Software de Pronósticos FEWS

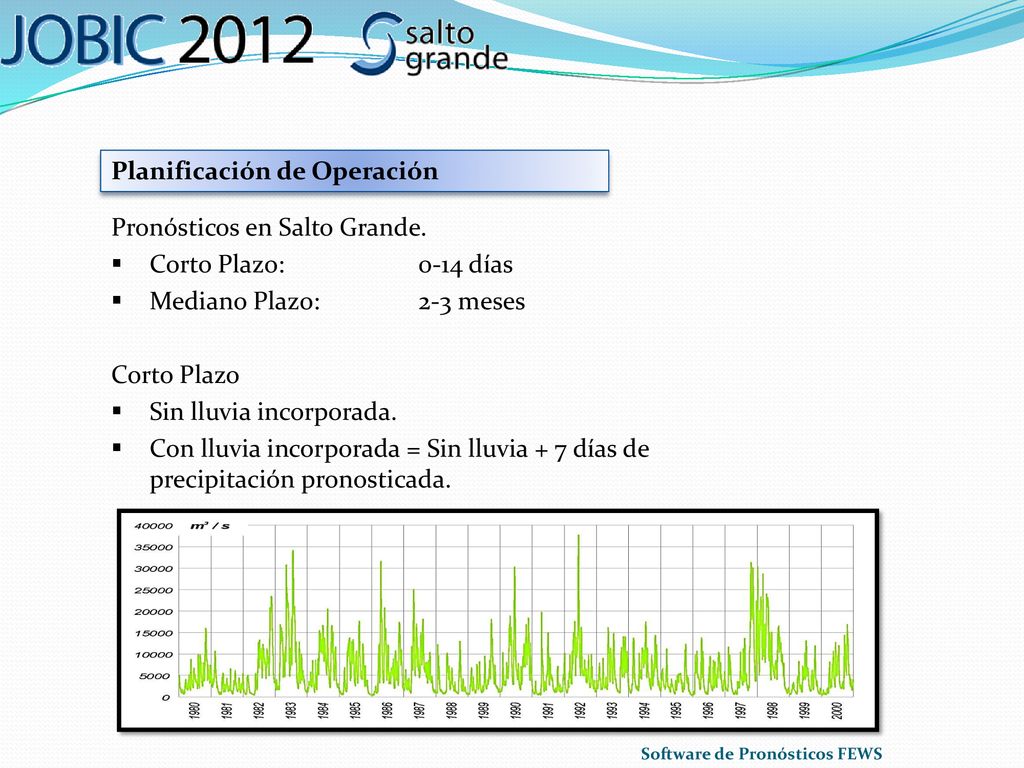

7 Planificación de Operación
Pronósticos en Salto Grande. Corto Plazo: días Mediano Plazo: 2-3 meses Corto Plazo Sin lluvia incorporada. Con lluvia incorporada = Sin lluvia + 7 días de precipitación pronosticada. Software de Pronósticos FEWS

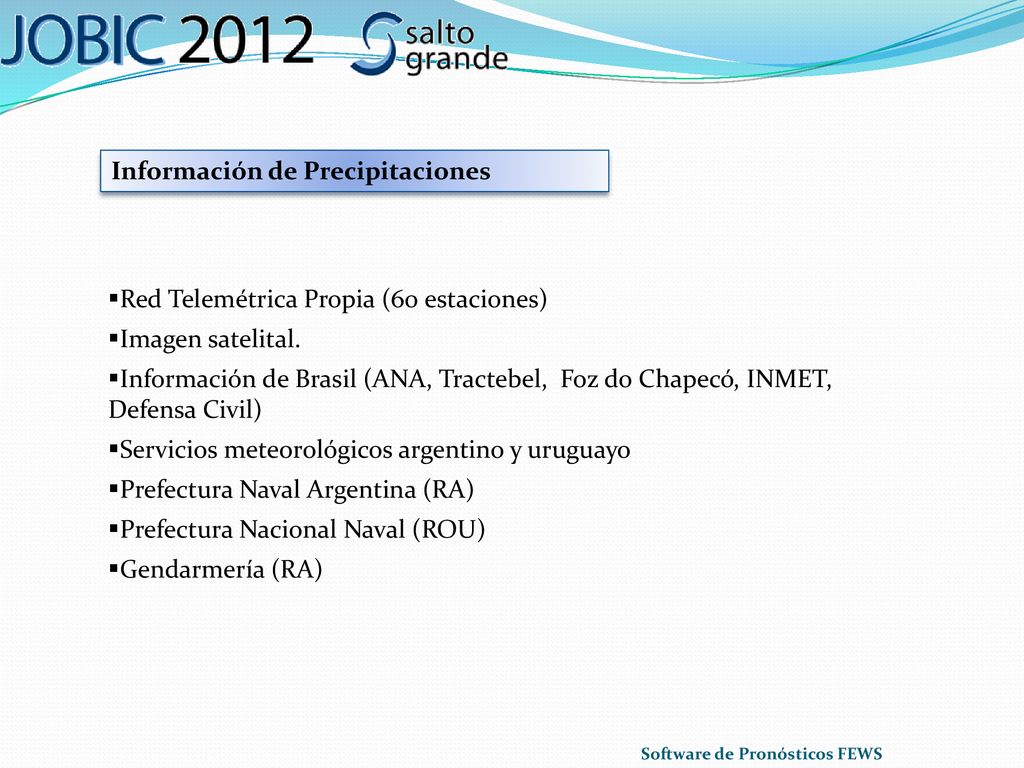

8 Información de Precipitaciones
Red Telemétrica Propia (60 estaciones) Imagen satelital. Información de Brasil (ANA, Tractebel, Foz do Chapecó, INMET, Defensa Civil) Servicios meteorológicos argentino y uruguayo Prefectura Naval Argentina (RA) Prefectura Nacional Naval (ROU) Gendarmería (RA) Software de Pronósticos FEWS

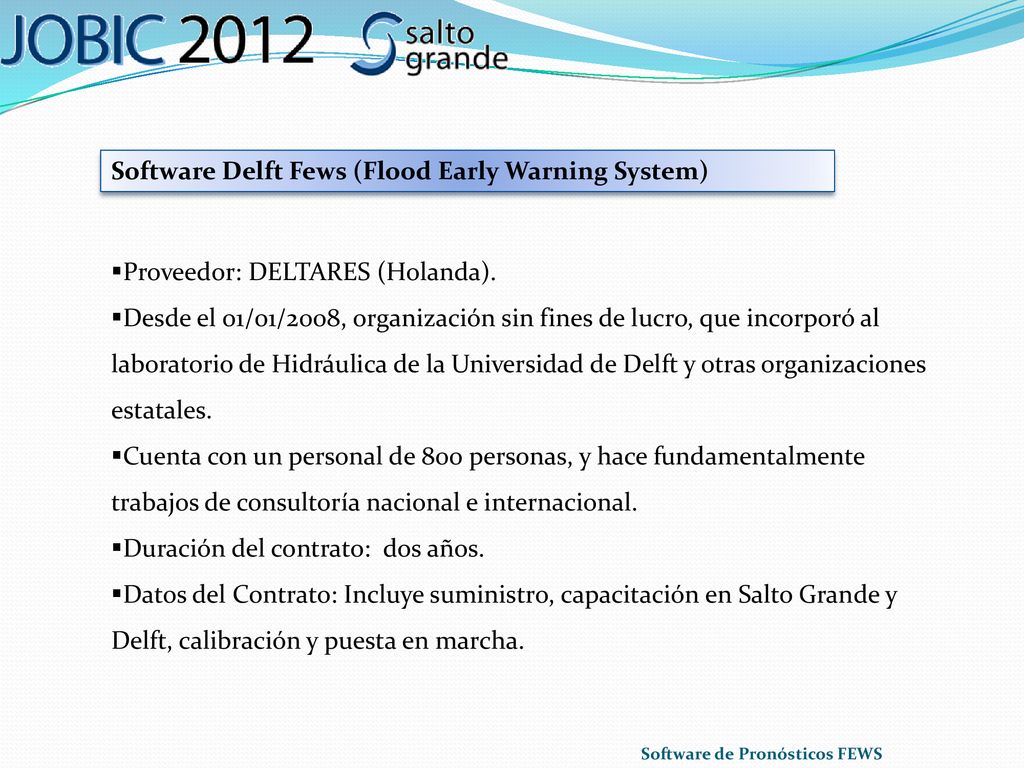

9 Software Delft Fews (Flood Early Warning System)
Proveedor: DELTARES (Holanda). Desde el 01/01/2008, organización sin fines de lucro, que incorporó al laboratorio de Hidráulica de la Universidad de Delft y otras organizaciones estatales. Cuenta con un personal de 800 personas, y hace fundamentalmente trabajos de consultoría nacional e internacional. Duración del contrato: dos años. Datos del Contrato: Incluye suministro, capacitación en Salto Grande y Delft, calibración y puesta en marcha. Software de Pronósticos FEWS

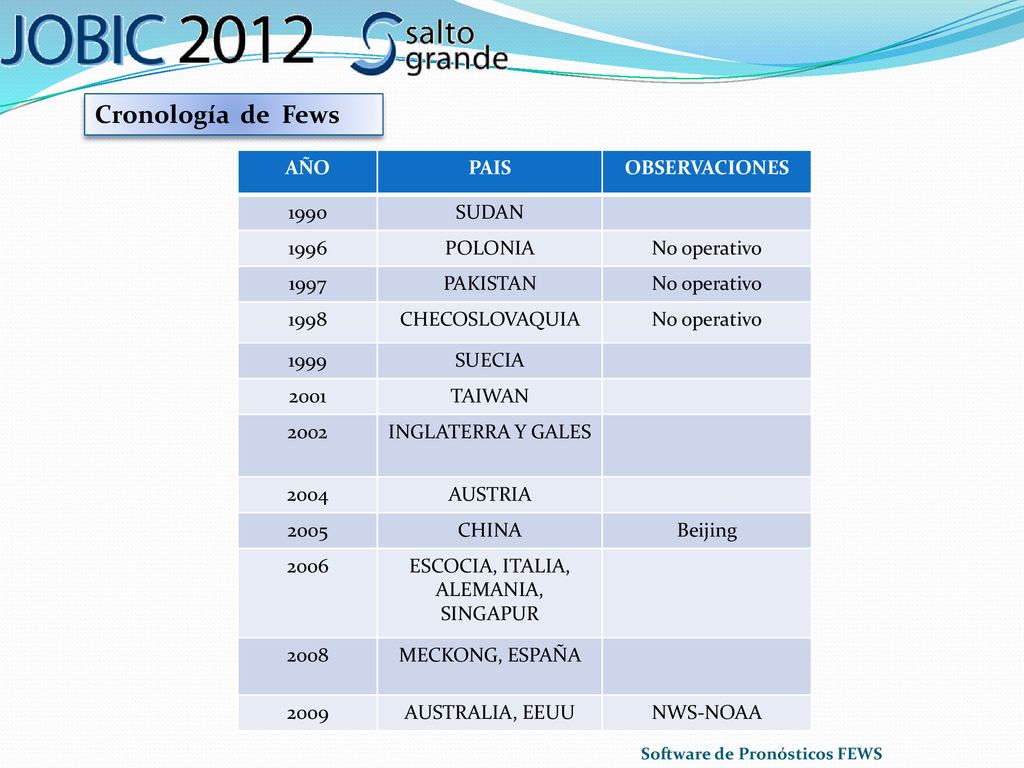

10 ESCOCIA, ITALIA, ALEMANIA, SINGAPUR
Cronología de Fews AÑO PAIS OBSERVACIONES 1990 SUDAN 1996 POLONIA No operativo 1997 PAKISTAN 1998 CHECOSLOVAQUIA 1999 SUECIA 2001 TAIWAN 2002 INGLATERRA Y GALES 2004 AUSTRIA 2005 CHINA Beijing 2006 ESCOCIA, ITALIA, ALEMANIA, SINGAPUR 2008 MECKONG, ESPAÑA 2009 AUSTRALIA, EEUU NWS-NOAA Software de Pronósticos FEWS

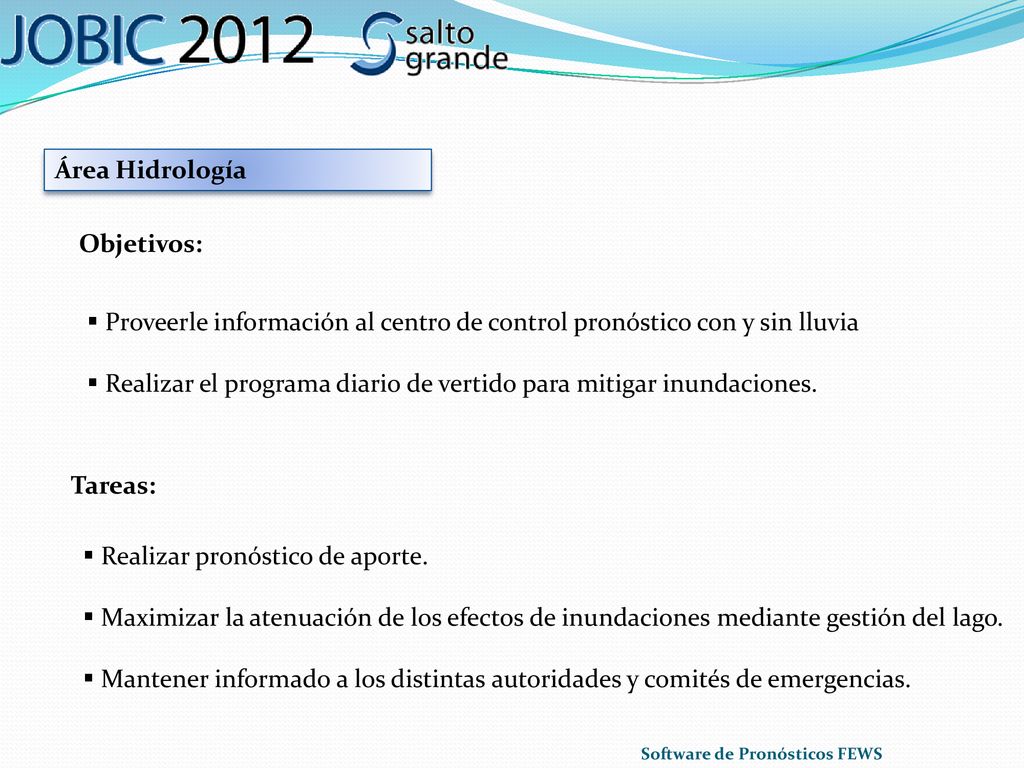

11 Proveerle información al centro de control pronóstico con y sin lluvia
Área Hidrología Objetivos: Proveerle información al centro de control pronóstico con y sin lluvia Realizar el programa diario de vertido para mitigar inundaciones. Tareas: Realizar pronóstico de aporte. Maximizar la atenuación de los efectos de inundaciones mediante gestión del lago. Mantener informado a los distintas autoridades y comités de emergencias. Software de Pronósticos FEWS

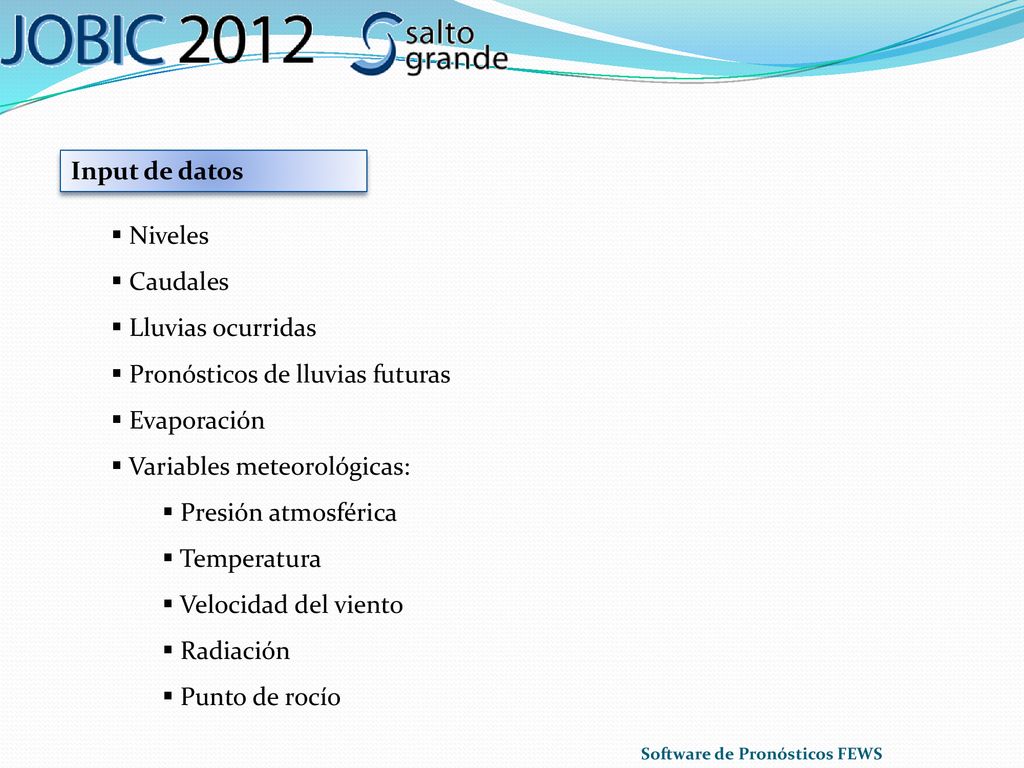

12 Pronósticos de lluvias futuras Evaporación Variables meteorológicas:
Input de datos Niveles Caudales Lluvias ocurridas Pronósticos de lluvias futuras Evaporación Variables meteorológicas: Presión atmosférica Temperatura Velocidad del viento Radiación Punto de rocío Software de Pronósticos FEWS

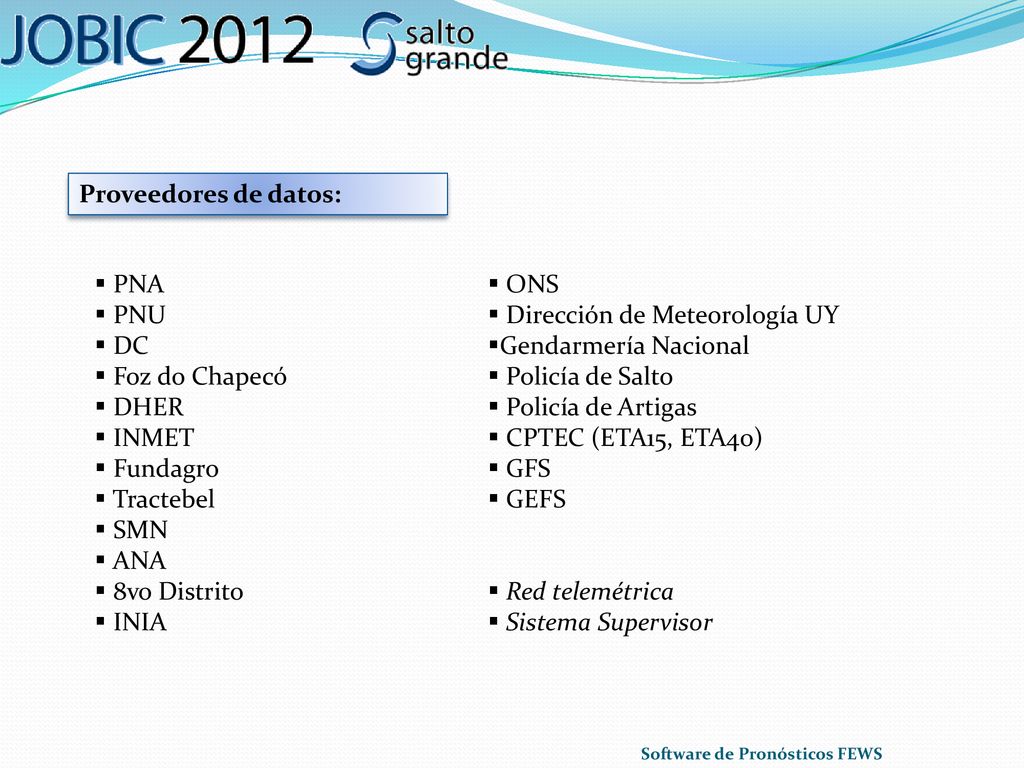

13 Dirección de Meteorología UY DC Gendarmería Nacional Foz do Chapecó
Proveedores de datos: PNA ONS PNU Dirección de Meteorología UY DC Gendarmería Nacional Foz do Chapecó Policía de Salto DHER Policía de Artigas INMET CPTEC (ETA15, ETA40) Fundagro GFS Tractebel GEFS SMN ANA 8vo Distrito Red telemétrica INIA Sistema Supervisor Software de Pronósticos FEWS

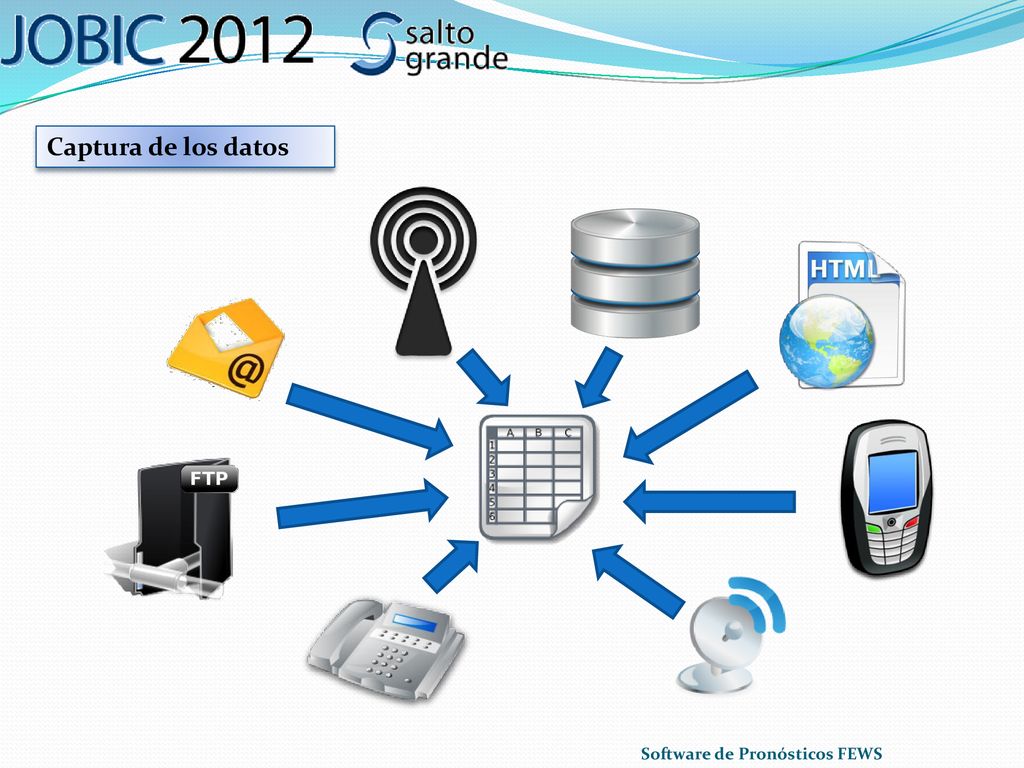

14 Captura de los datos Software de Pronósticos FEWS

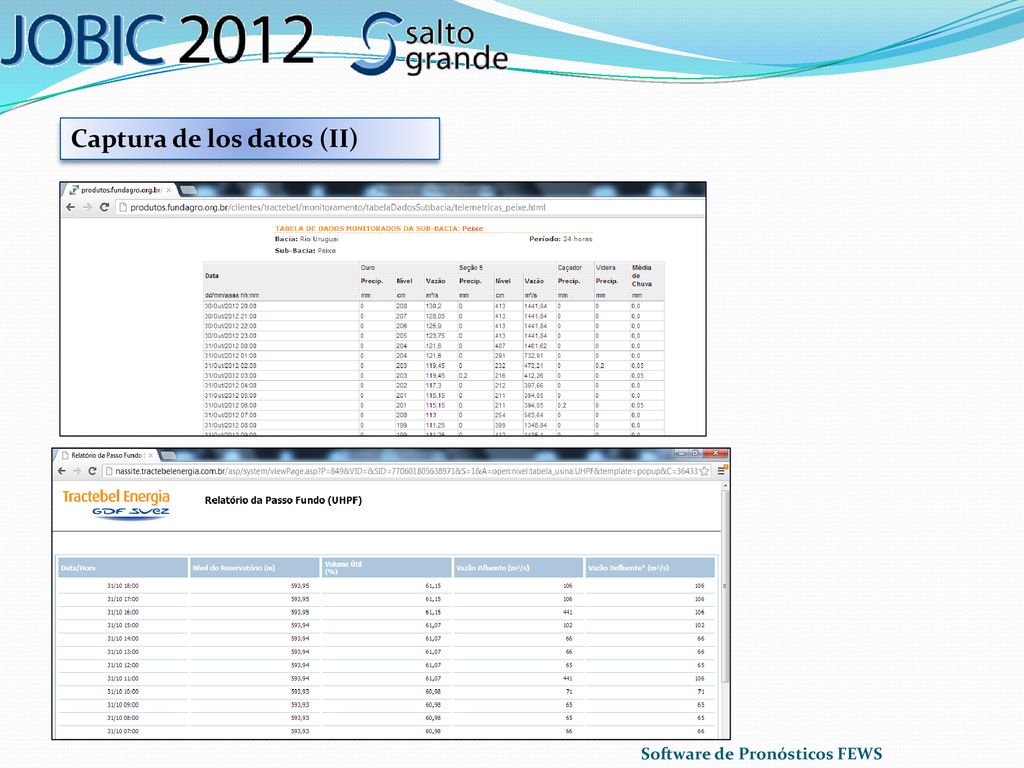

15 Captura de los datos (II)
Software de Pronósticos FEWS

16 Captura de los datos (III)
Software de Pronósticos FEWS

17 Captura de datos (IV) Software de Pronósticos FEWS

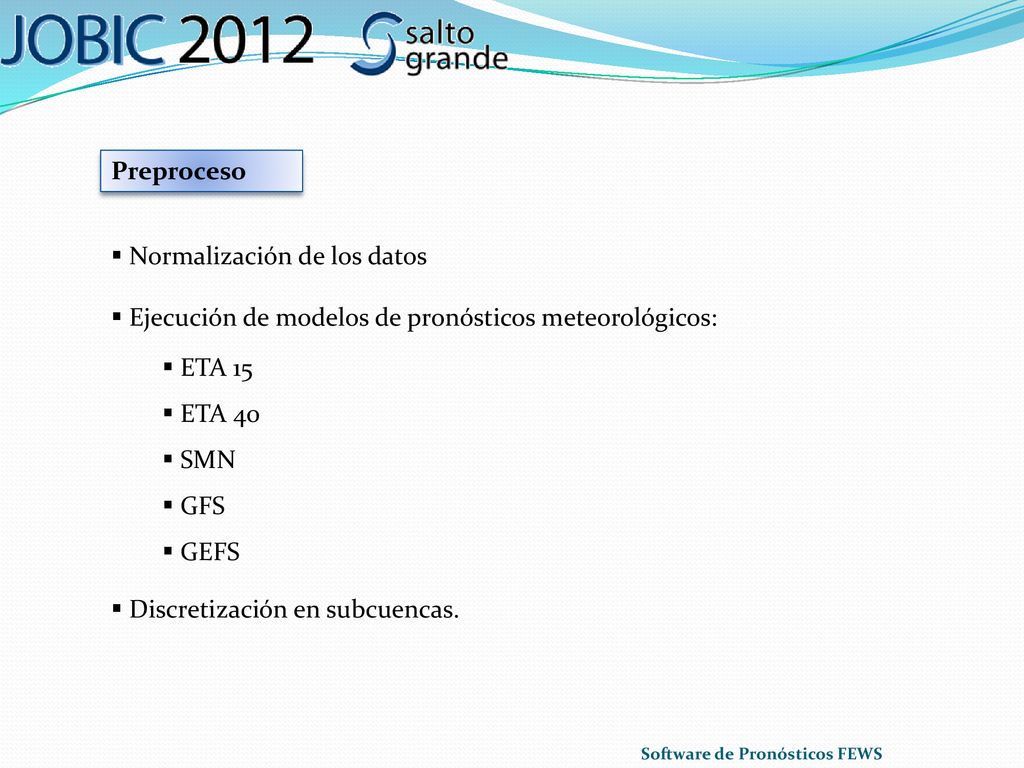

18 Normalización de los datos
Preproceso Normalización de los datos Ejecución de modelos de pronósticos meteorológicos: ETA 15 ETA 40 SMN GFS GEFS Discretización en subcuencas. Software de Pronósticos FEWS

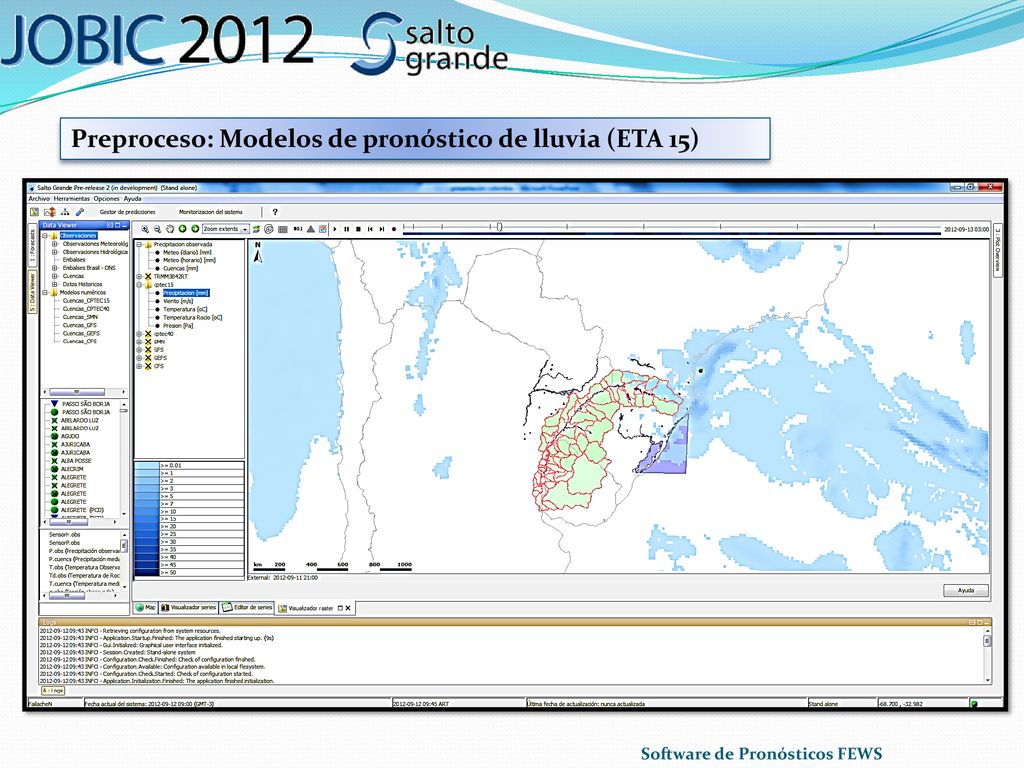

19 Preproceso: Modelos de pronóstico de lluvia (ETA 15)
Software de Pronósticos FEWS

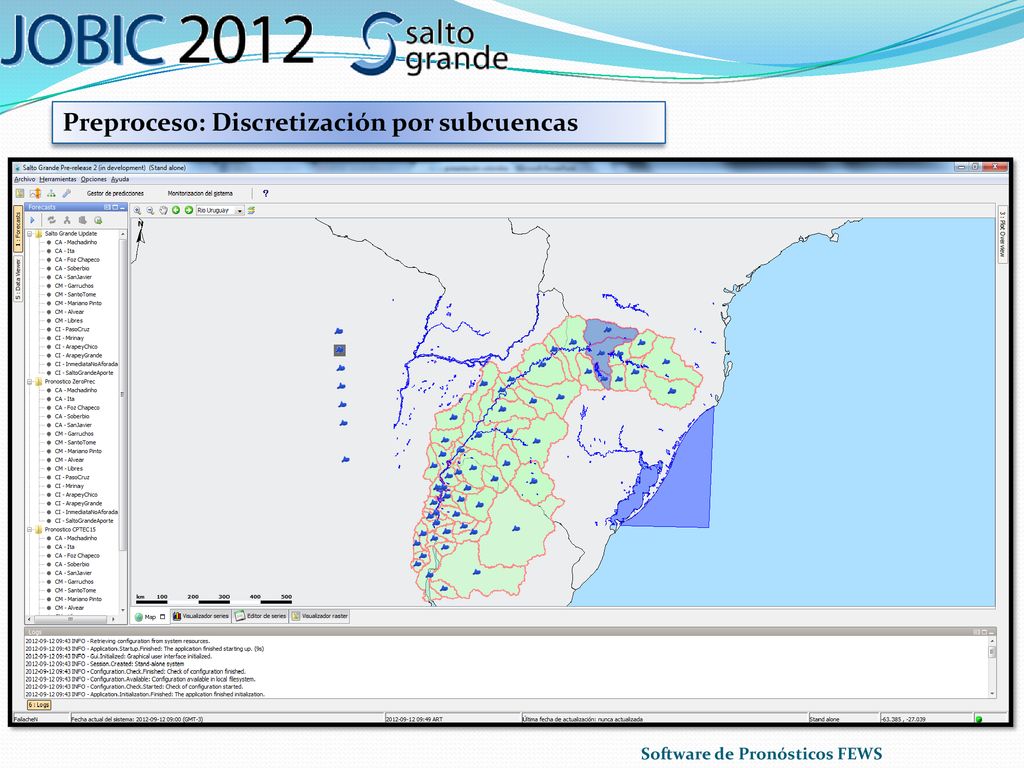

20 Preproceso: Discretización por subcuencas
Software de Pronósticos FEWS

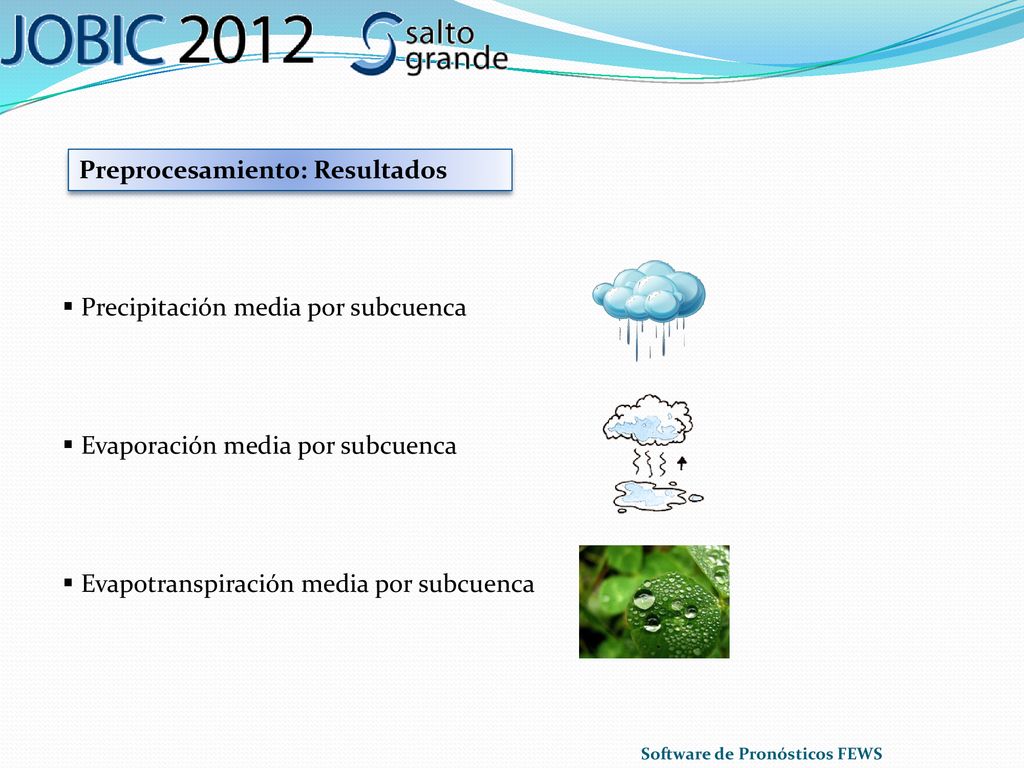

21 Preprocesamiento: Resultados
Precipitación media por subcuenca Evaporación media por subcuenca Evapotranspiración media por subcuenca Software de Pronósticos FEWS

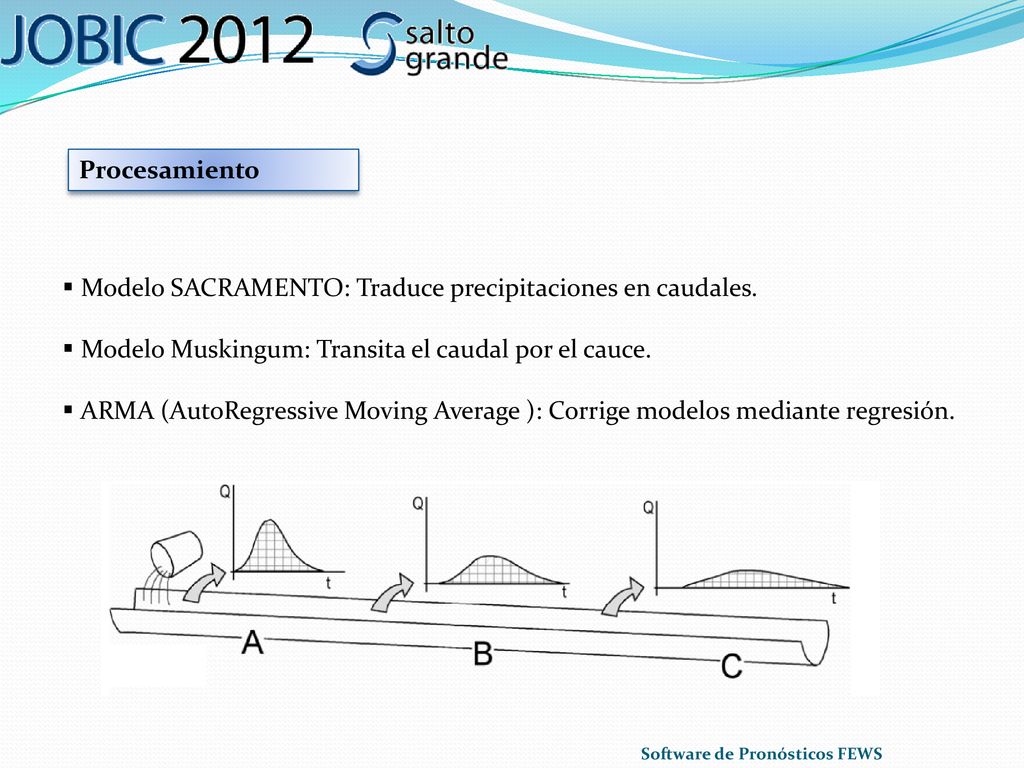

22 Modelo SACRAMENTO: Traduce precipitaciones en caudales.
Procesamiento Modelo SACRAMENTO: Traduce precipitaciones en caudales. Modelo Muskingum: Transita el caudal por el cauce. ARMA (AutoRegressive Moving Average ): Corrige modelos mediante regresión. Software de Pronósticos FEWS

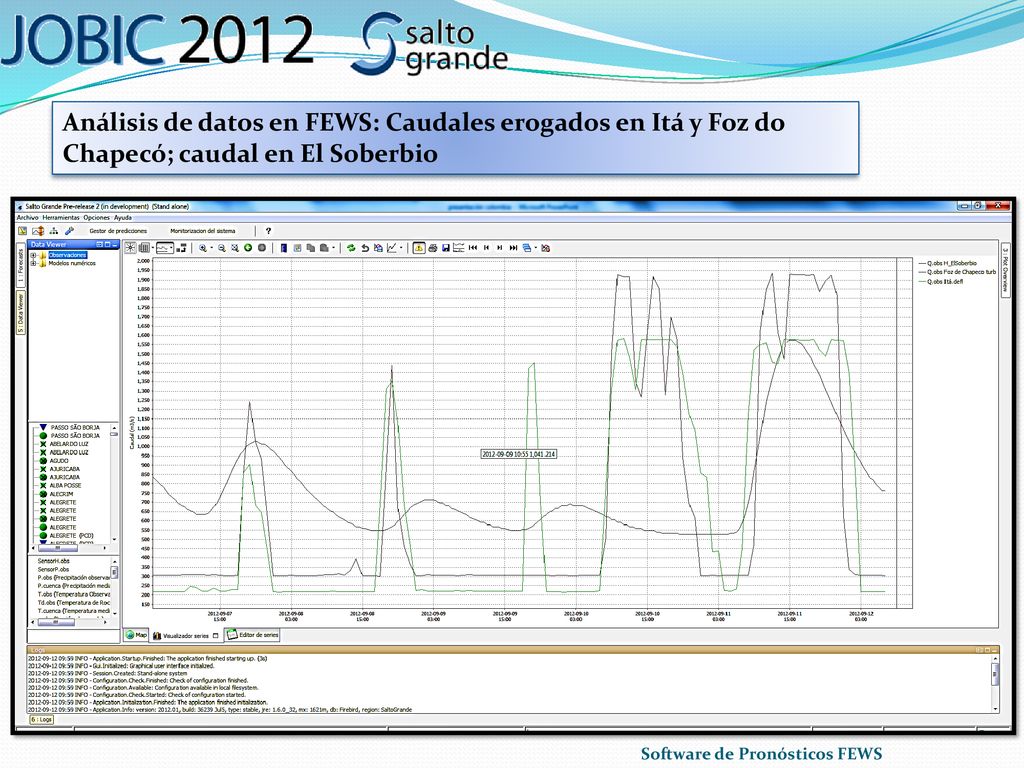

23 Análisis de datos en FEWS: Caudales erogados en Itá y Foz do Chapecó; caudal en El Soberbio
Software de Pronósticos FEWS

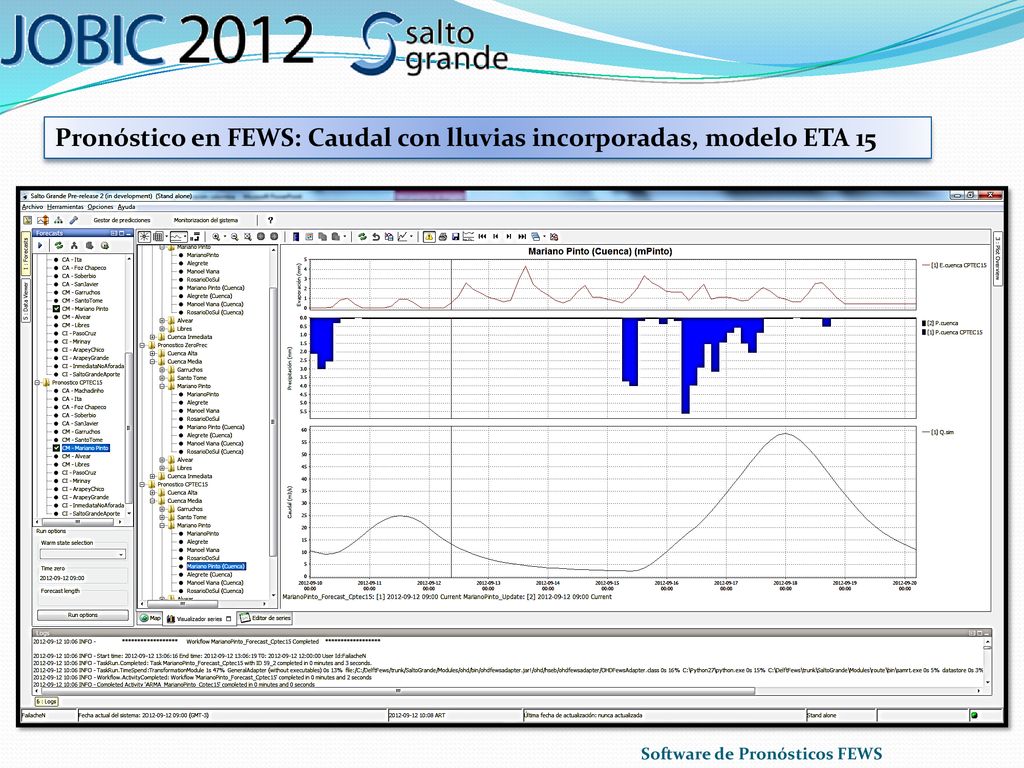

24 Pronóstico en FEWS: Caudal con lluvias incorporadas, modelo ETA 15
Software de Pronósticos FEWS

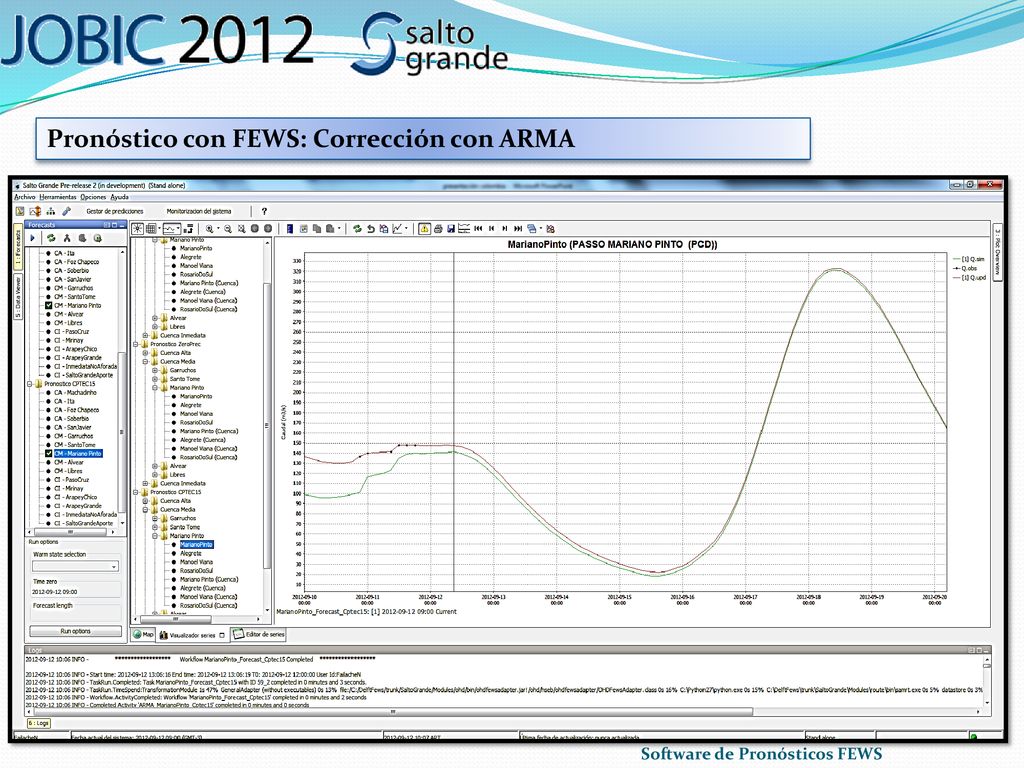

25 Pronóstico con FEWS: Corrección con ARMA
Software de Pronósticos FEWS

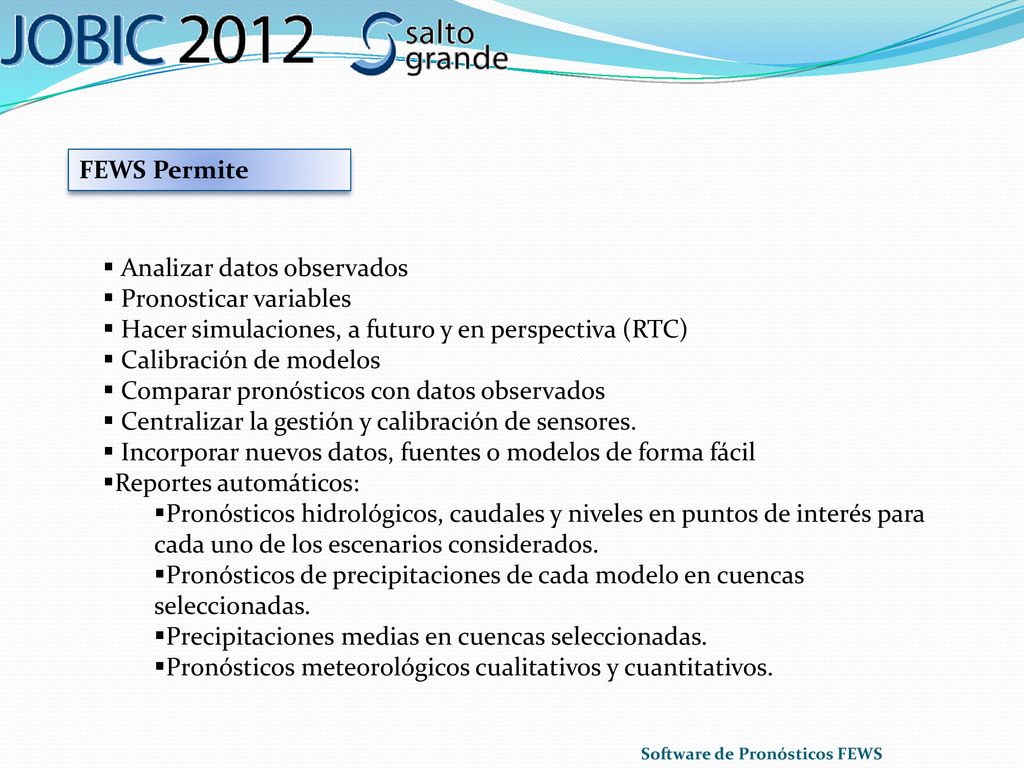

26 Analizar datos observados Pronosticar variables
FEWS Permite Analizar datos observados Pronosticar variables Hacer simulaciones, a futuro y en perspectiva (RTC) Calibración de modelos Comparar pronósticos con datos observados Centralizar la gestión y calibración de sensores. Incorporar nuevos datos, fuentes o modelos de forma fácil Reportes automáticos: Pronósticos hidrológicos, caudales y niveles en puntos de interés para cada uno de los escenarios considerados. Pronósticos de precipitaciones de cada modelo en cuencas seleccionadas. Precipitaciones medias en cuencas seleccionadas. Pronósticos meteorológicos cualitativos y cuantitativos. Software de Pronósticos FEWS

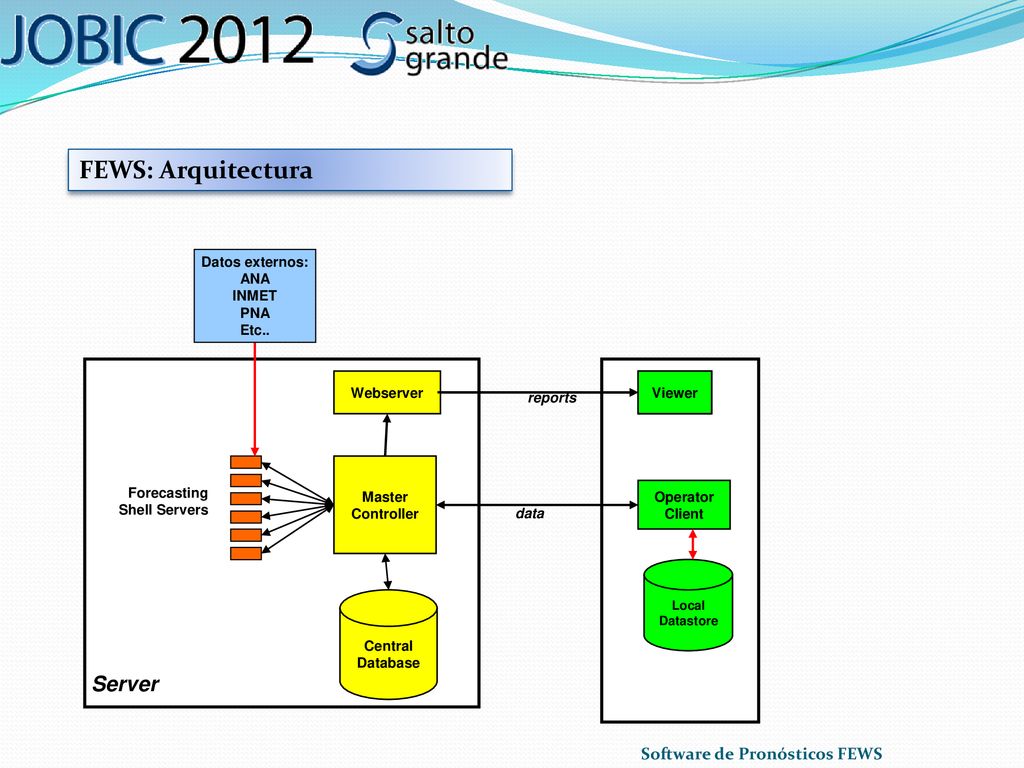

27 FEWS: Arquitectura Server Software de Pronósticos FEWS Master
Controller Central Database Webserver Forecasting Shell Servers Viewer Operator Client Server reports data Local Datastore Datos externos: ANA INMET PNA Etc.. Software de Pronósticos FEWS

28 GRACIAS Software de Pronósticos FEWS
