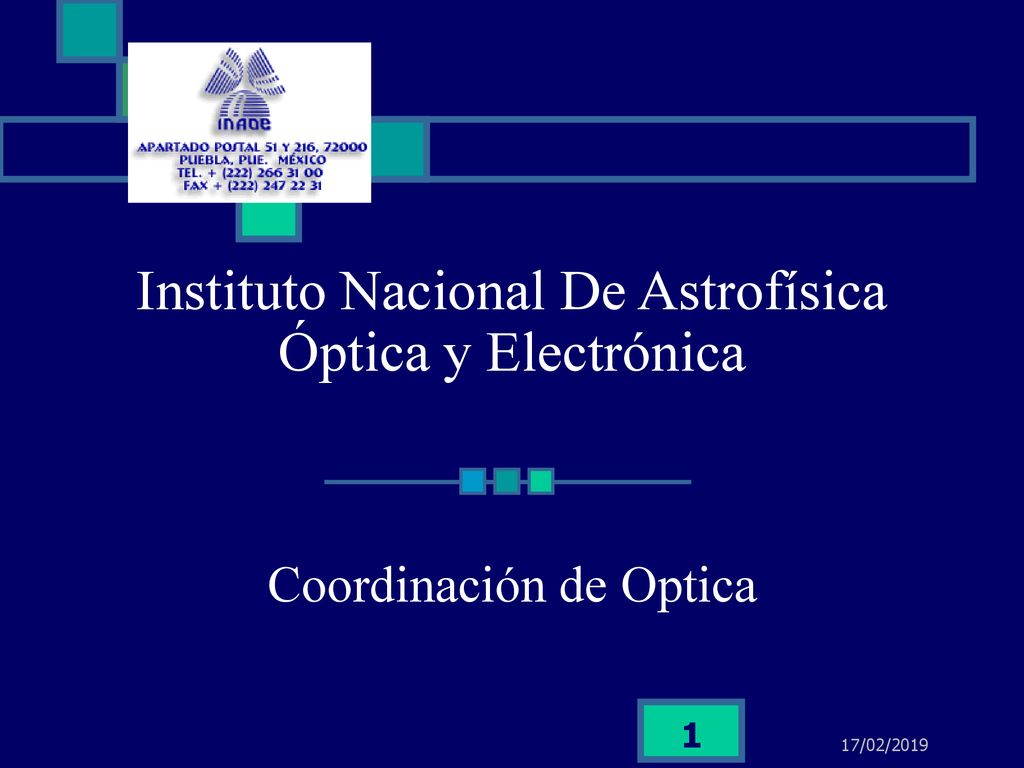

1 Instituto Nacional De Astrofísica Óptica y Electrónica
Coordinación de Optica 17/02/2019

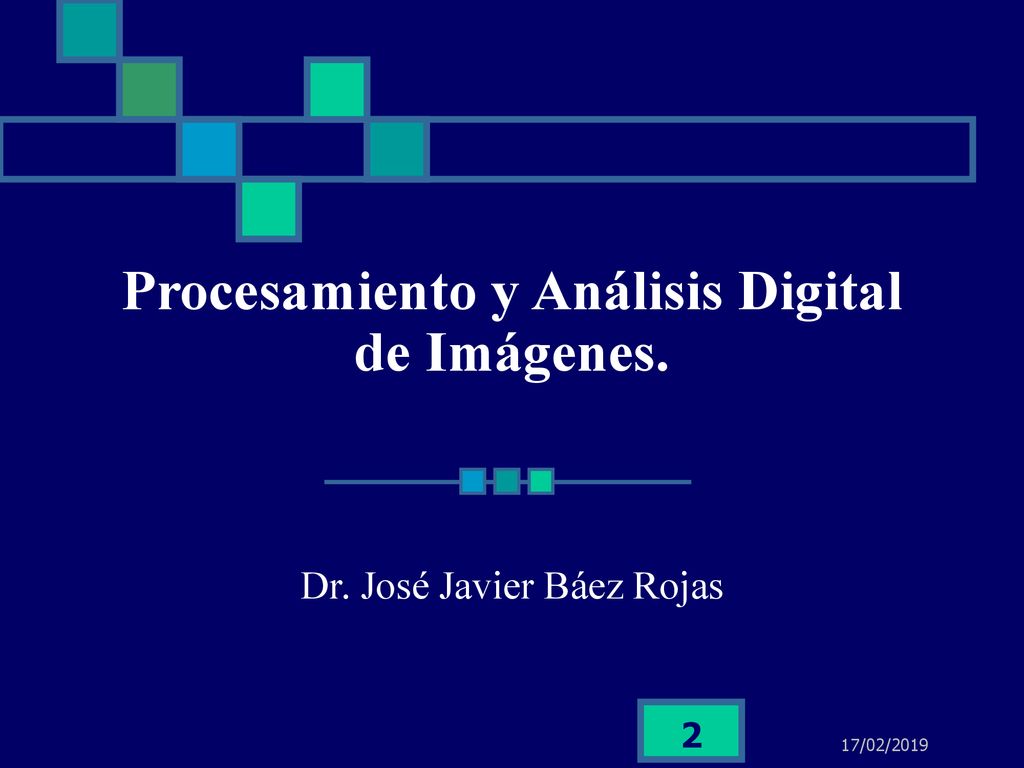

2 Procesamiento y Análisis Digital de Imágenes.
Dr. José Javier Báez Rojas 17/02/2019

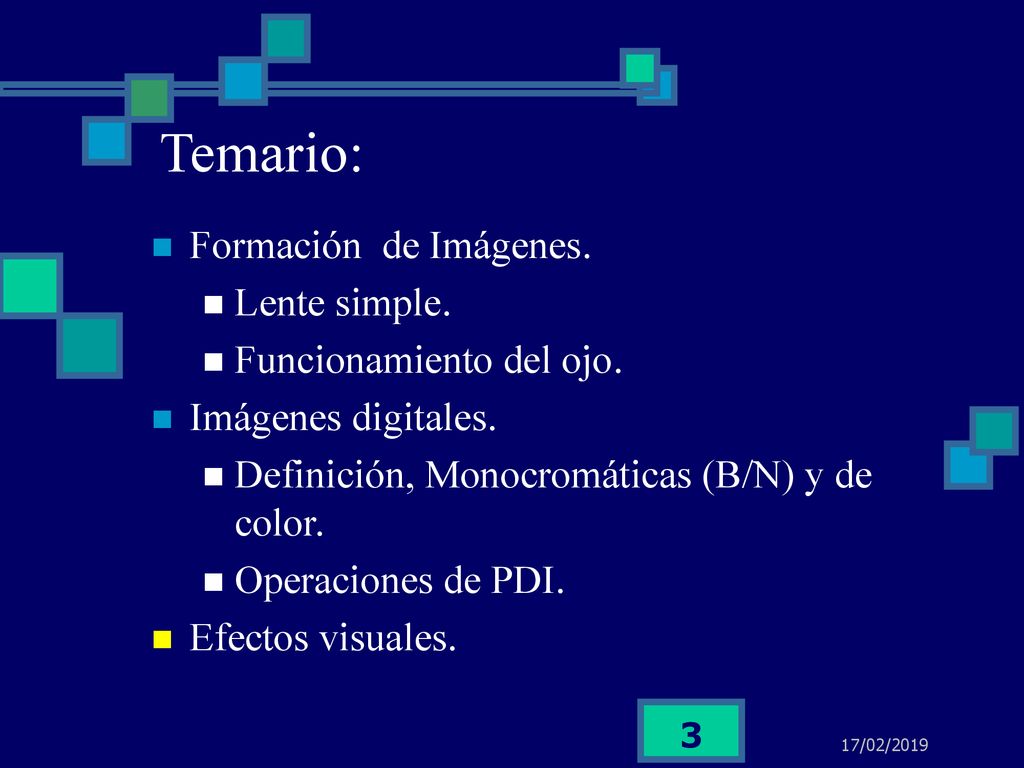

3 Temario: Formación de Imágenes. Lente simple. Funcionamiento del ojo.
Imágenes digitales. Definición, Monocromáticas (B/N) y de color. Operaciones de PDI. Efectos visuales. 17/02/2019

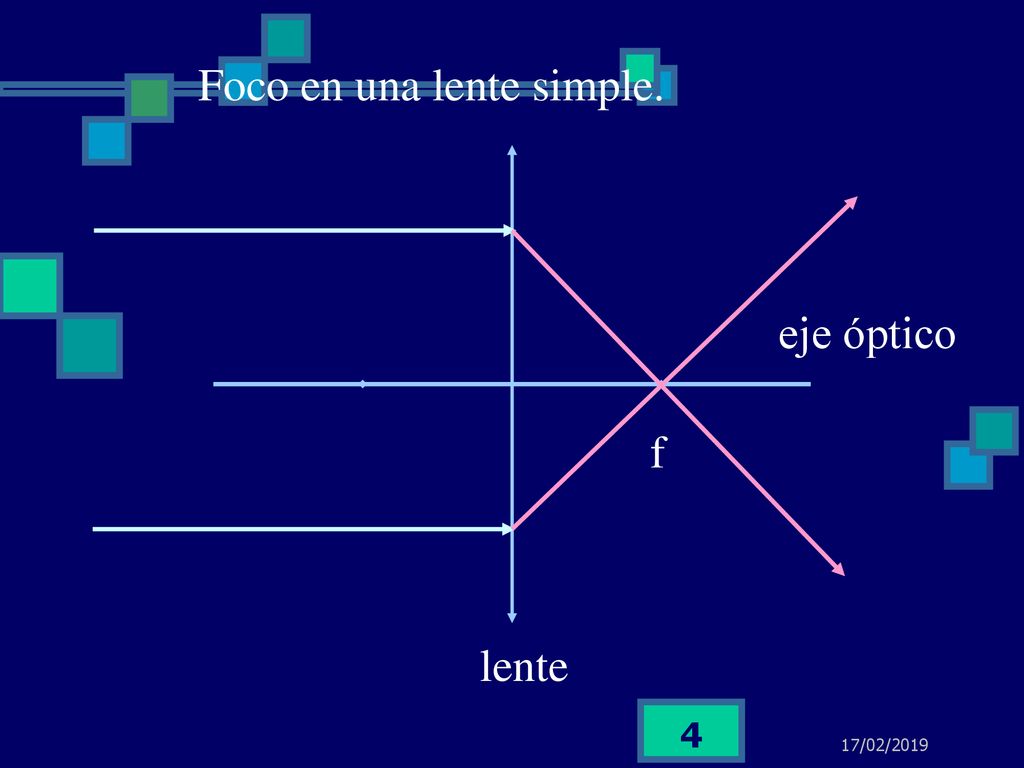

4 Foco en una lente simple.
eje óptico f lente 17/02/2019

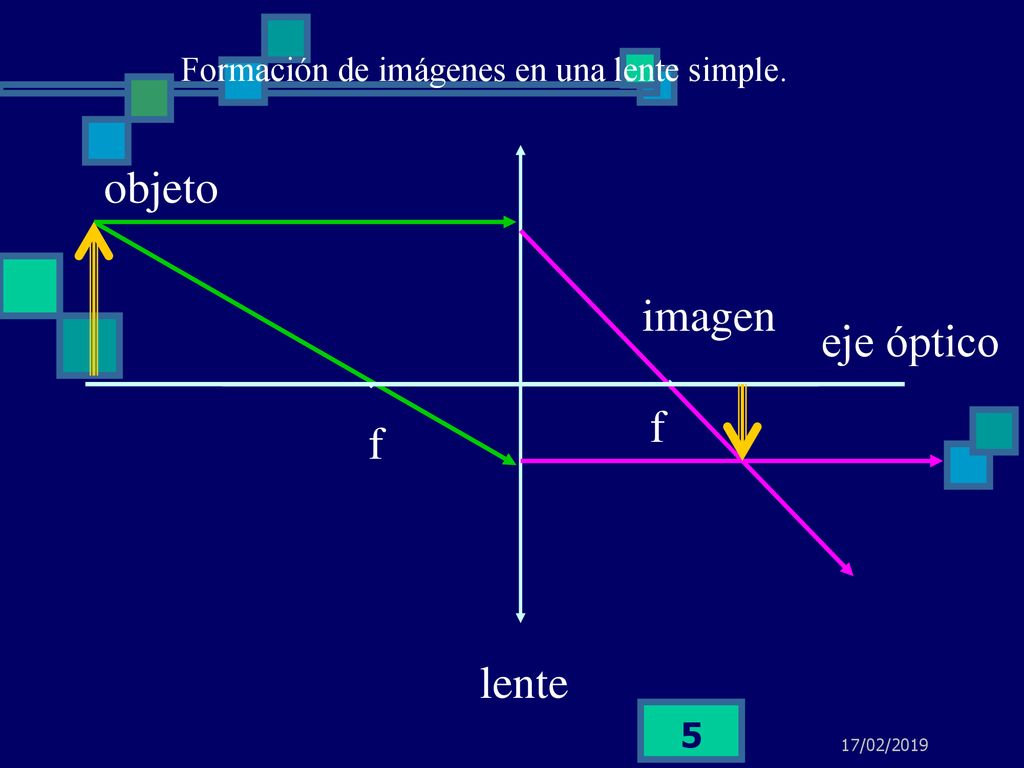

5 objeto imagen eje óptico f f lente
Formación de imágenes en una lente simple. objeto imagen eje óptico f f lente 17/02/2019

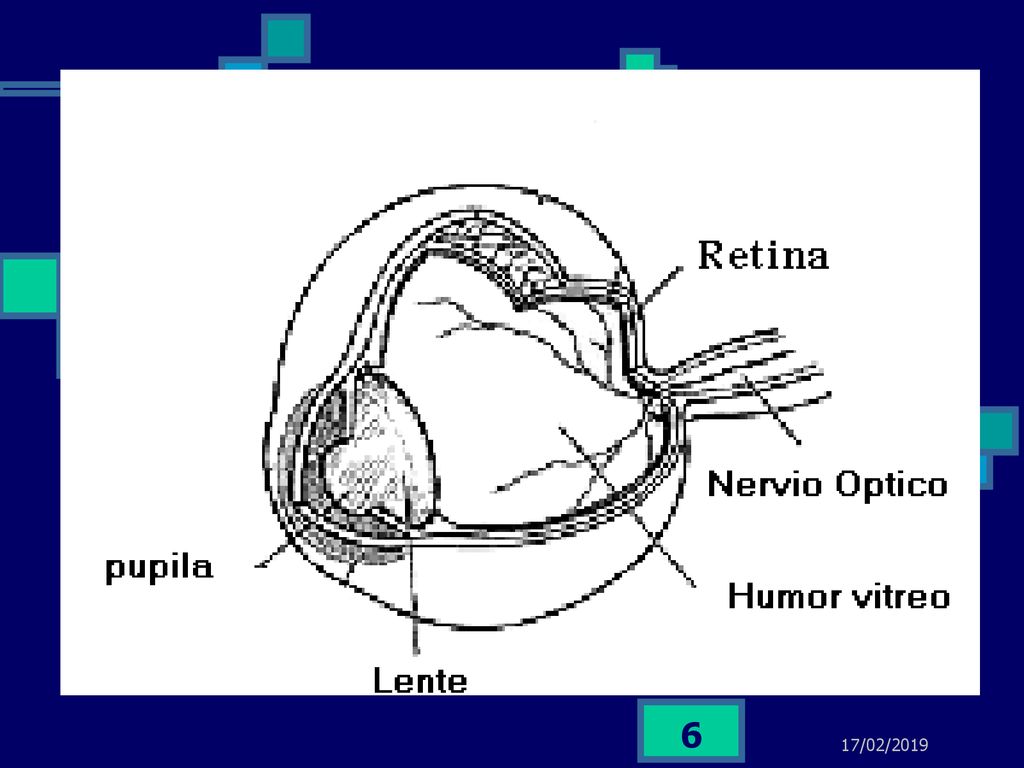

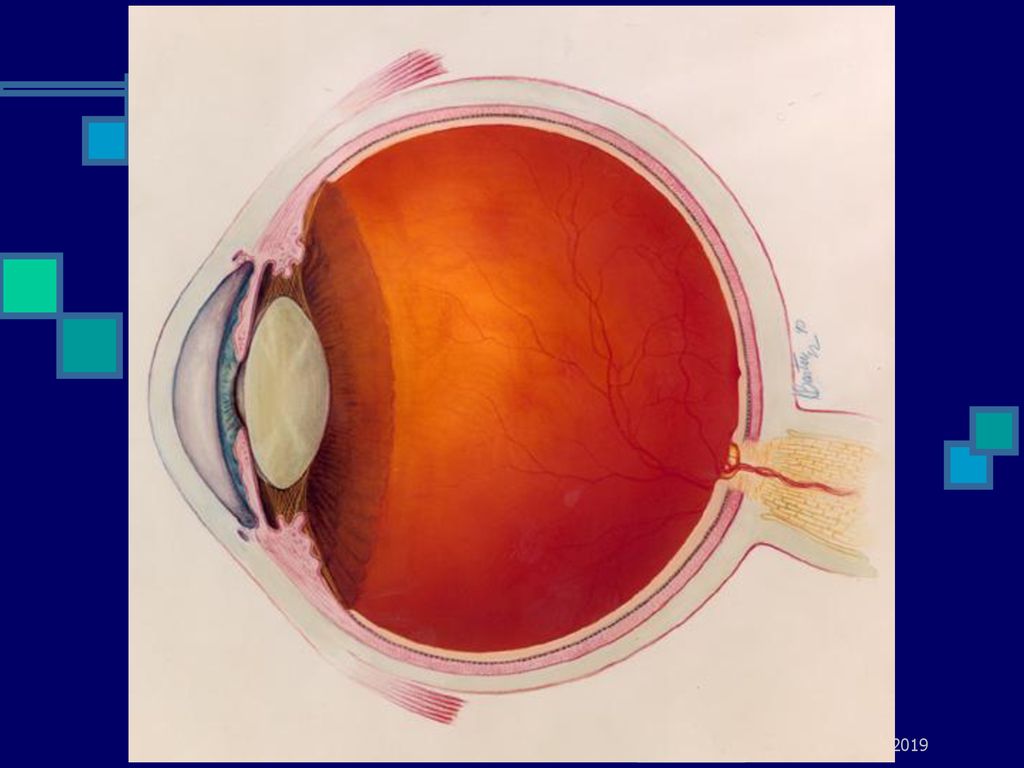

6 17/02/2019

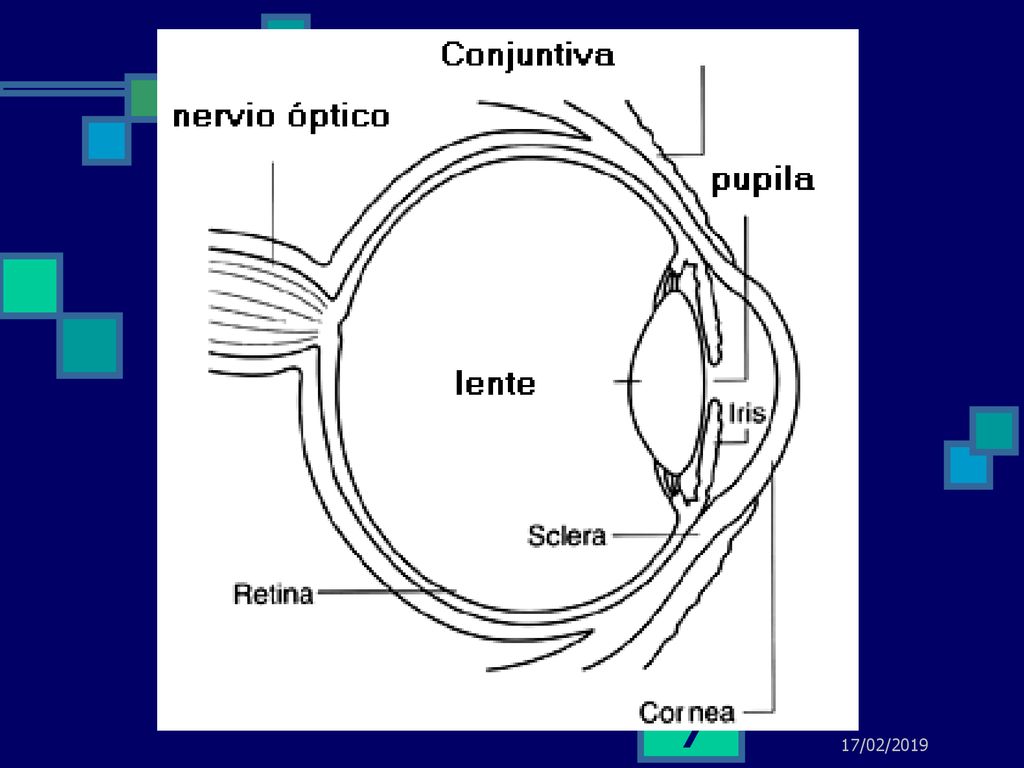

7 17/02/2019

8 17/02/2019

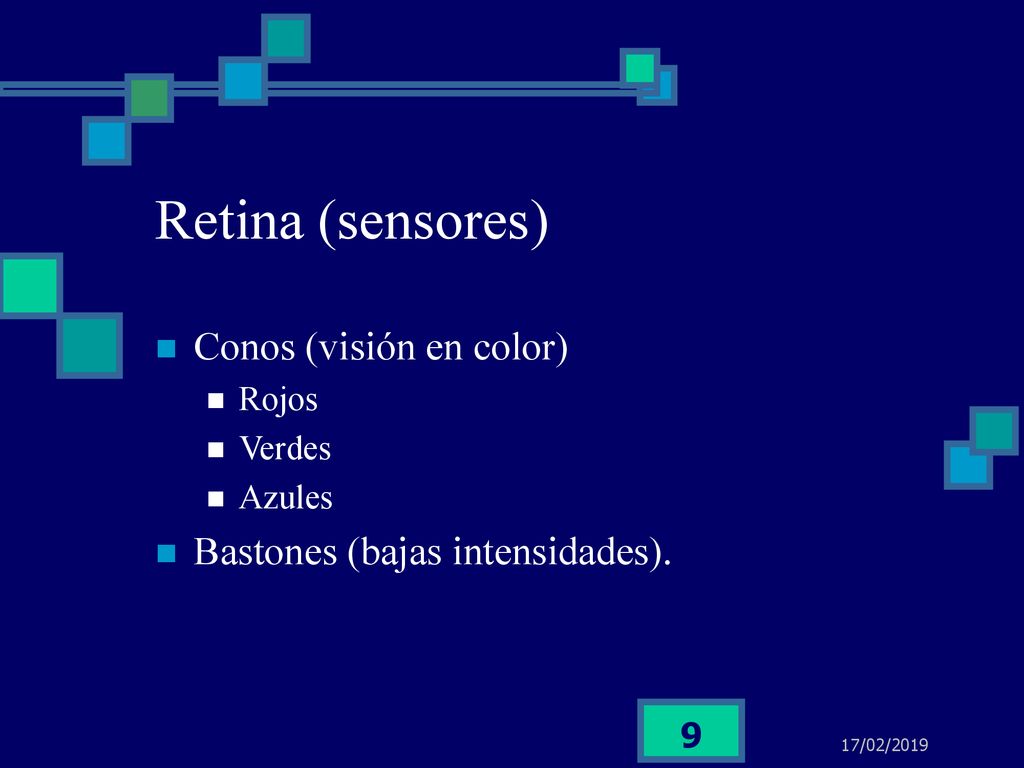

9 Retina (sensores) Conos (visión en color)
Rojos Verdes Azules Bastones (bajas intensidades). 17/02/2019

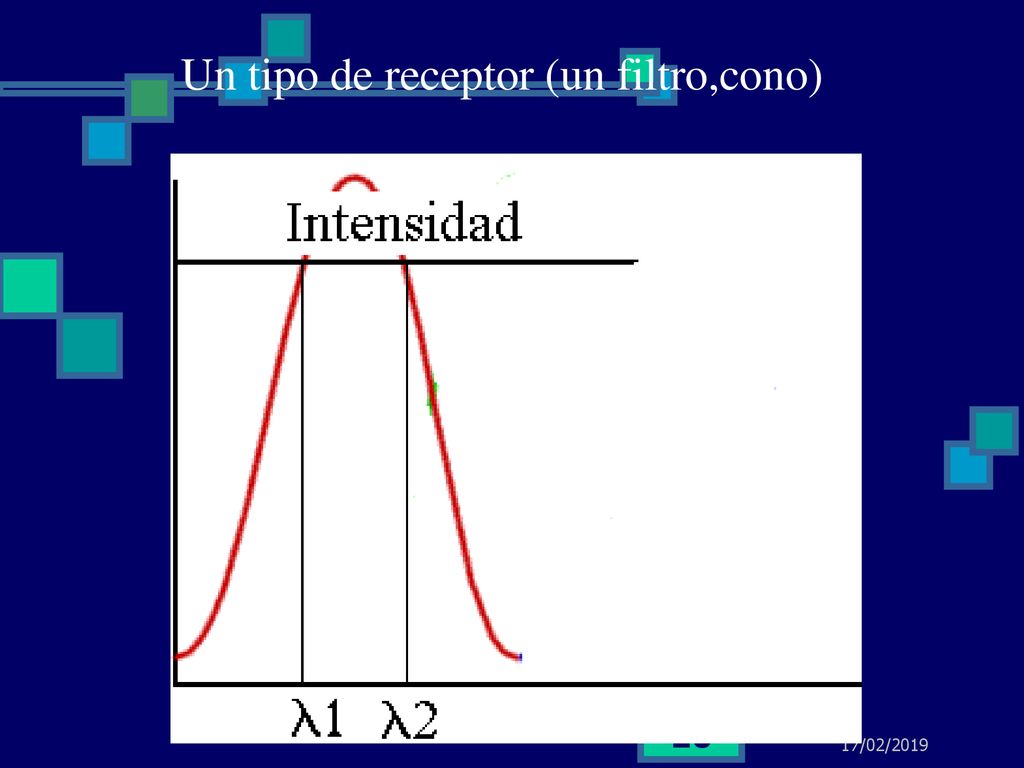

10 Un tipo de receptor (un filtro,cono)
17/02/2019

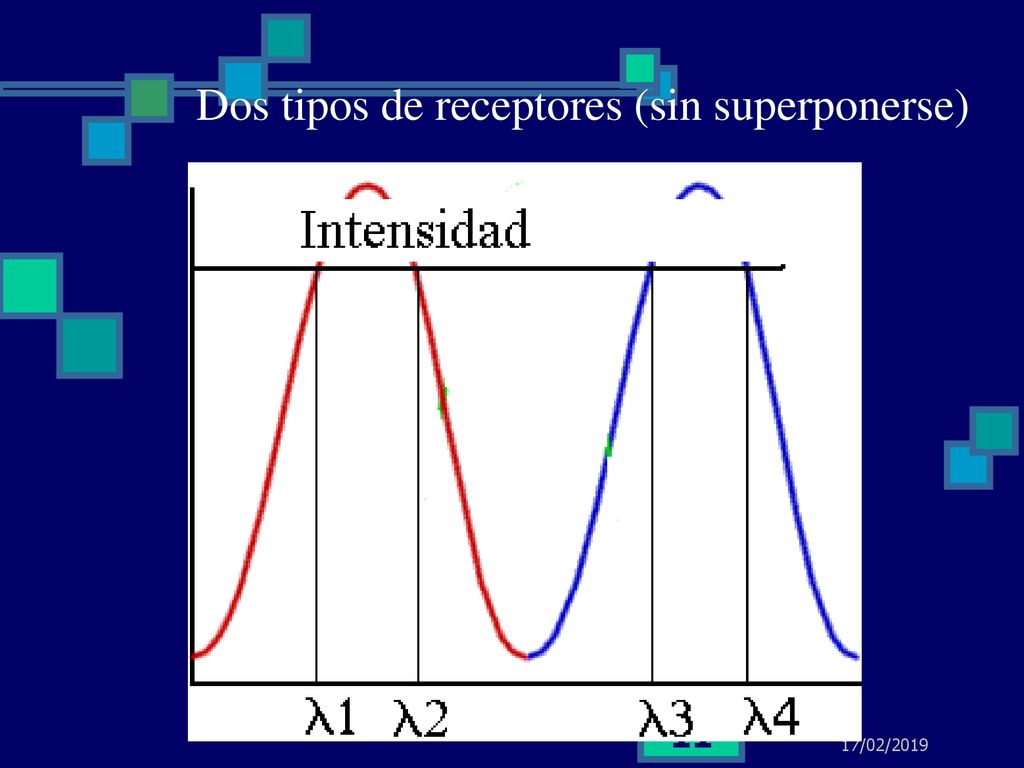

11 Dos tipos de receptores (sin superponerse)
17/02/2019

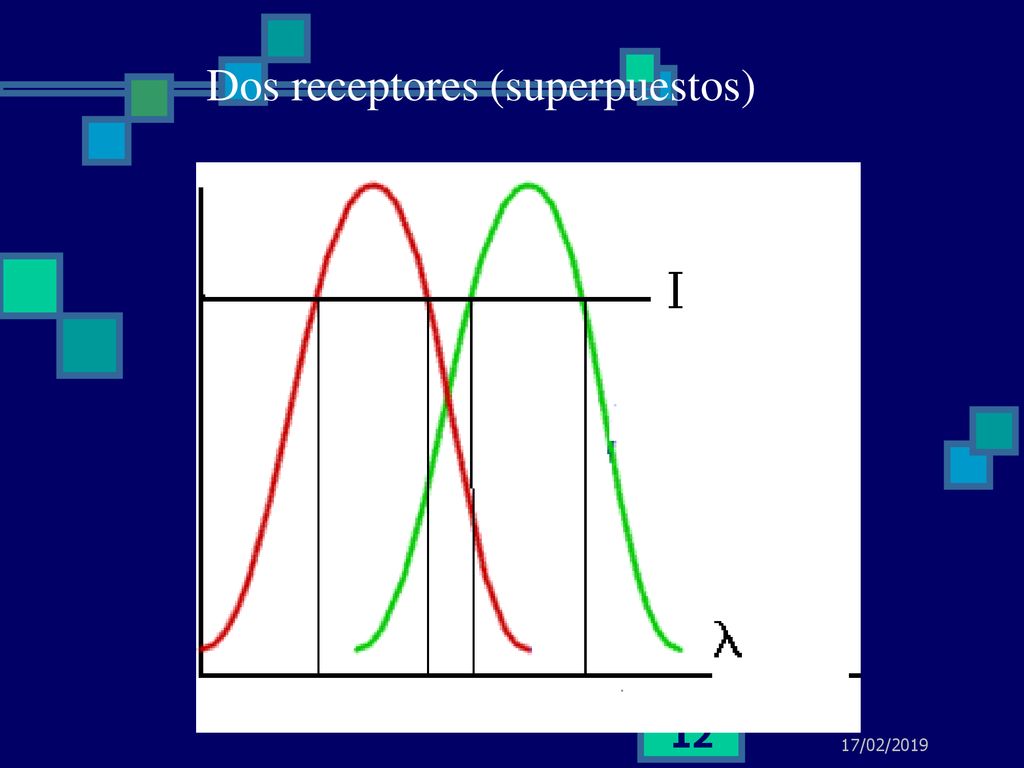

12 Dos receptores (superpuestos)
17/02/2019

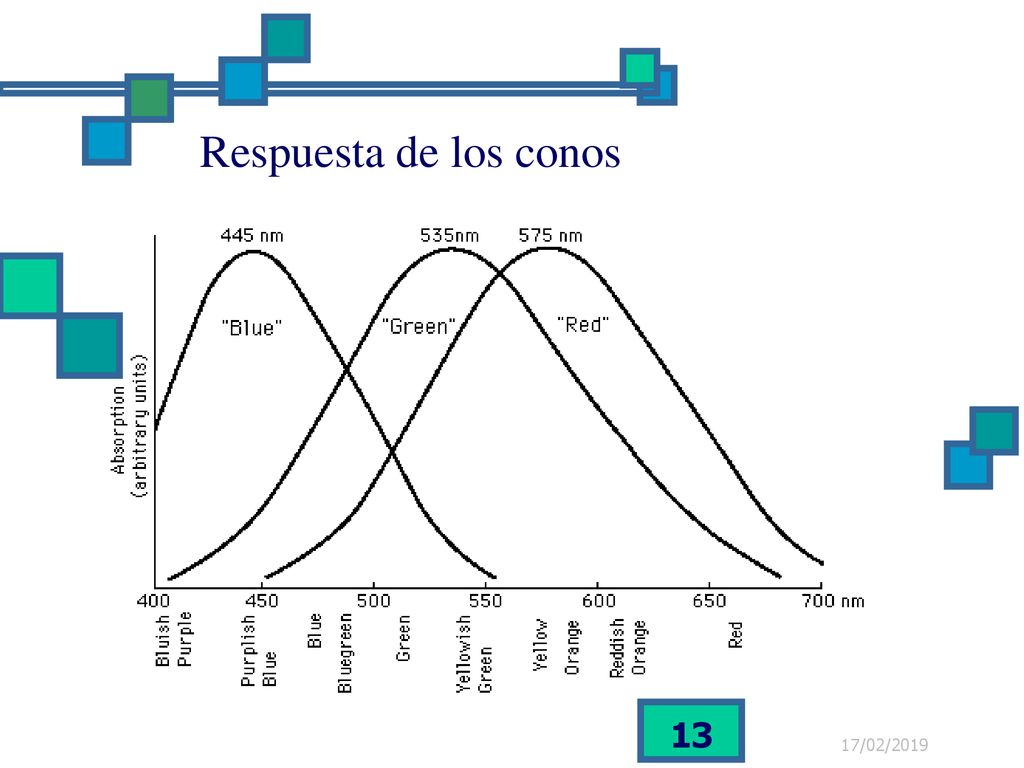

13 Respuesta de los conos 17/02/2019

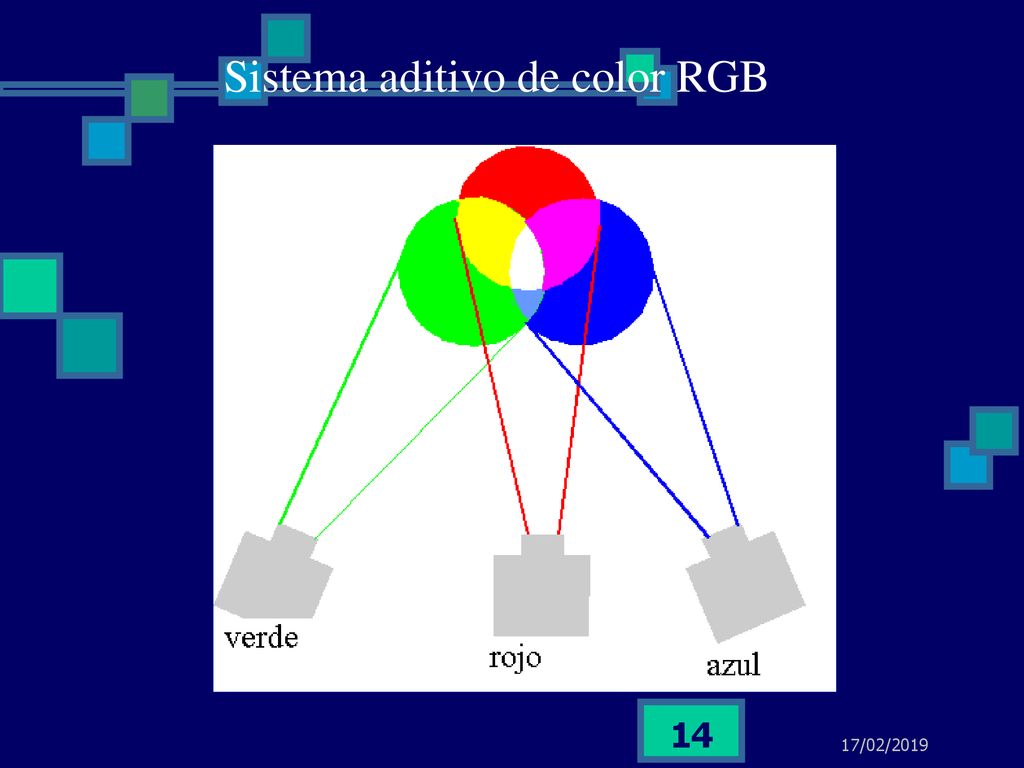

14 Sistema aditivo de color RGB
17/02/2019

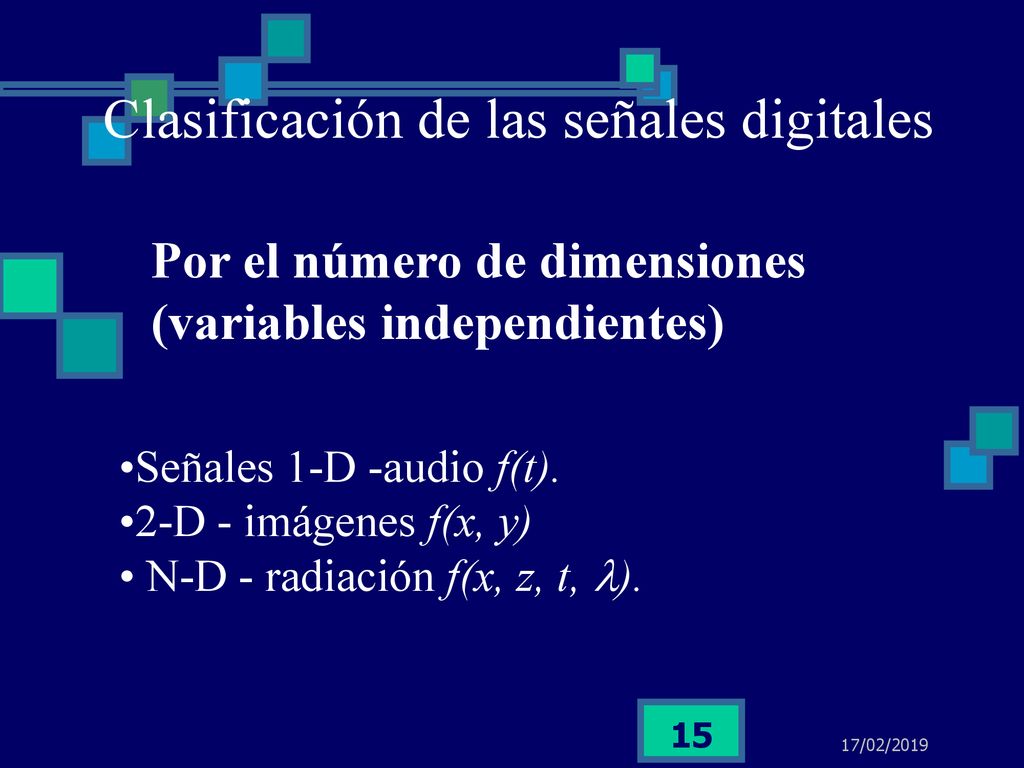

15 Clasificación de las señales digitales
Por el número de dimensiones (variables independientes) Señales 1-D -audio f(t). 2-D - imágenes f(x, y) N-D - radiación f(x, z, t, ). 17/02/2019

16 Señales continuas ó analógicas

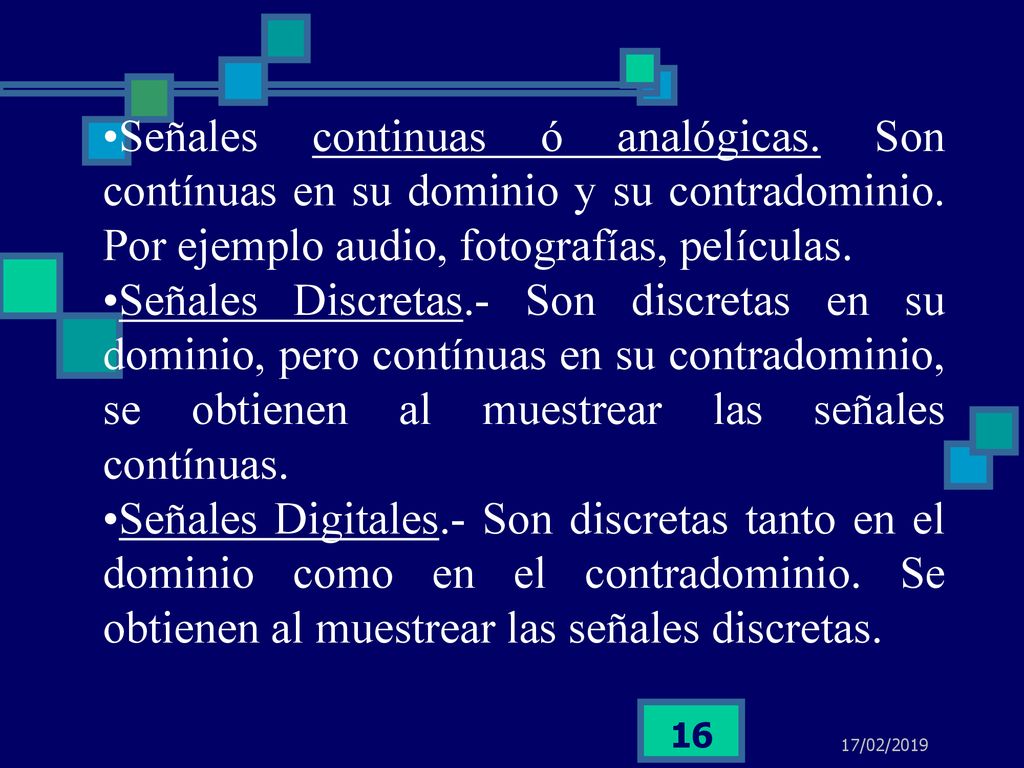

Señales continuas ó analógicas. Son contínuas en su dominio y su contradominio. Por ejemplo audio, fotografías, películas. Señales Discretas.- Son discretas en su dominio, pero contínuas en su contradominio, se obtienen al muestrear las señales contínuas. Señales Digitales.- Son discretas tanto en el dominio como en el contradominio. Se obtienen al muestrear las señales discretas. 17/02/2019

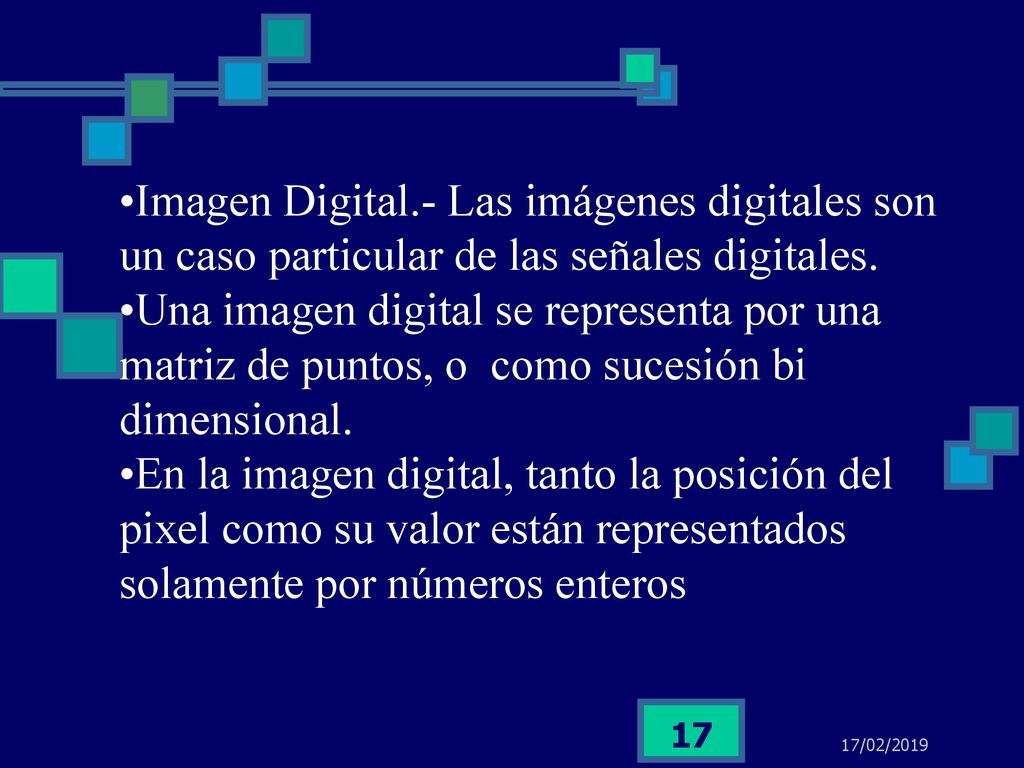

17 Imagen Digital.- Las imágenes digitales son un caso particular de las señales digitales.
Una imagen digital se representa por una matriz de puntos, o como sucesión bi dimensional. En la imagen digital, tanto la posición del pixel como su valor están representados solamente por números enteros 17/02/2019

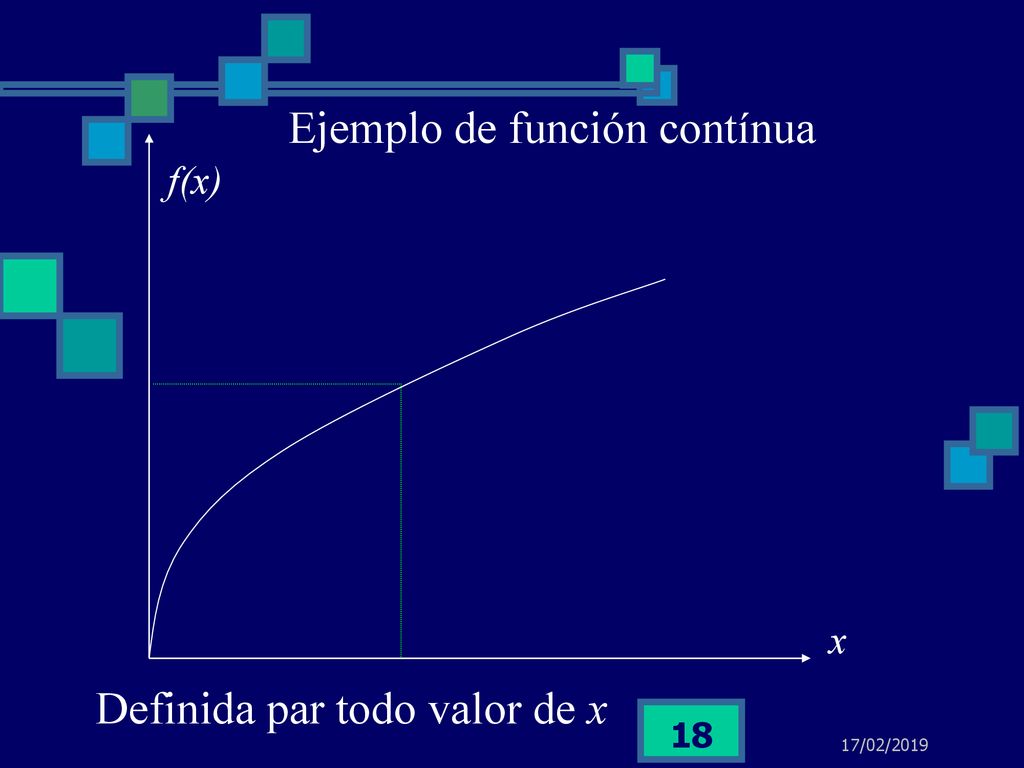

18 Ejemplo de función contínua
f(x) x Definida par todo valor de x 17/02/2019

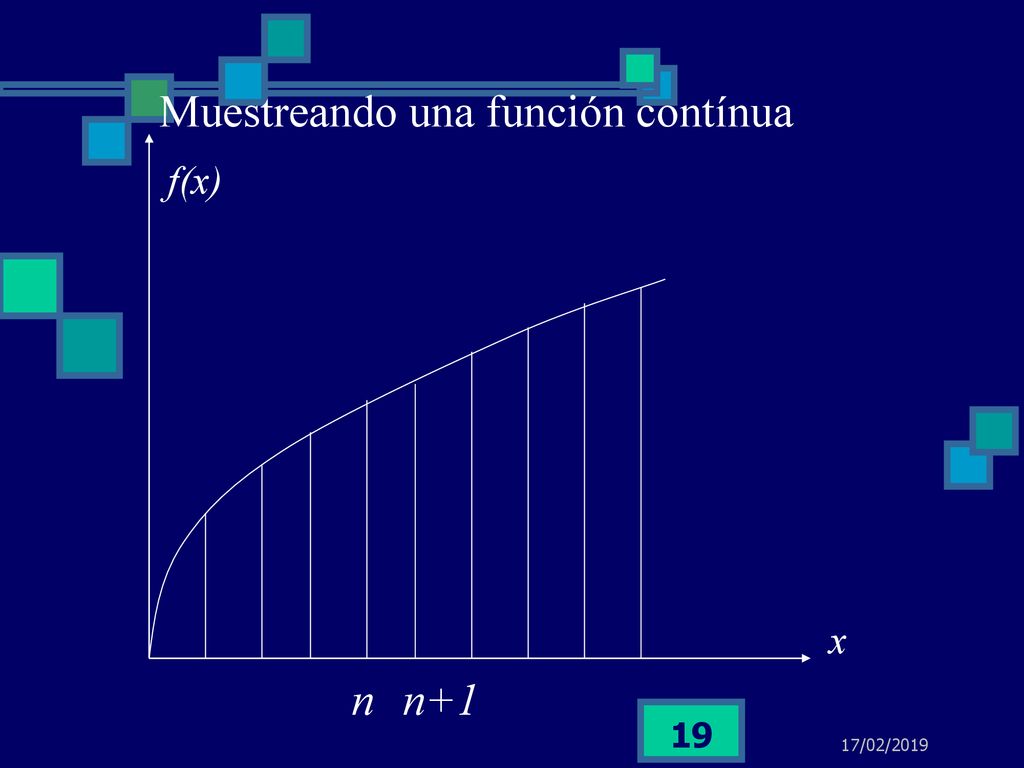

19 Muestreando una función contínua
f(x) x n n+1 17/02/2019

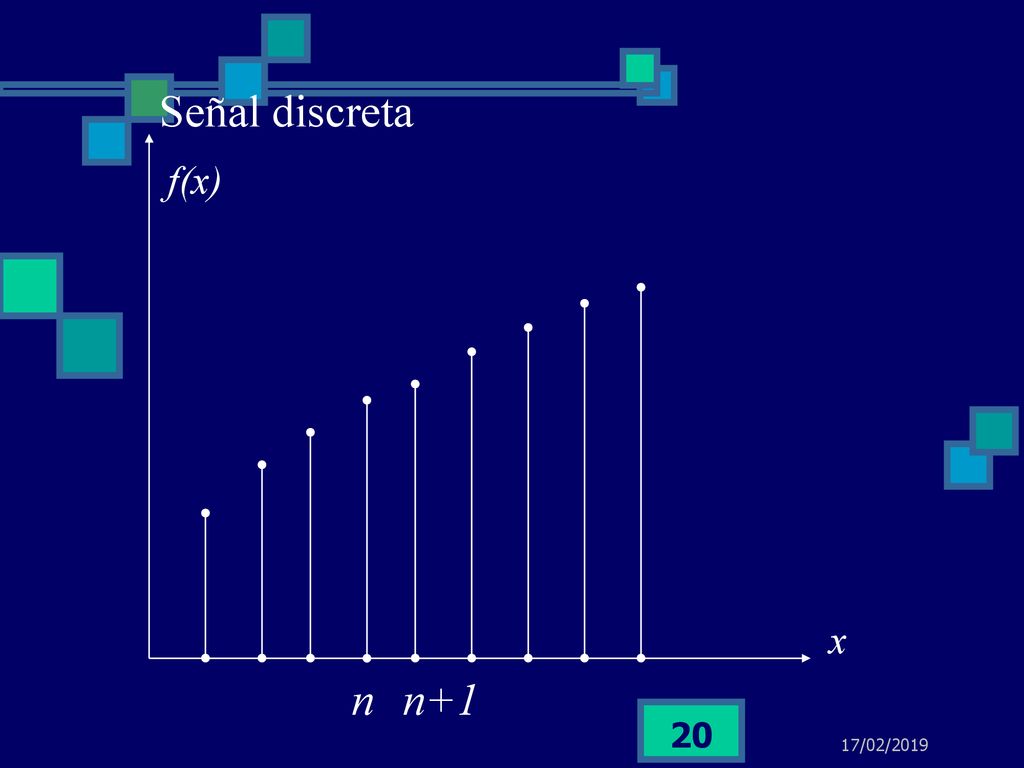

20 Señal discreta f(x) x n n+1 17/02/2019

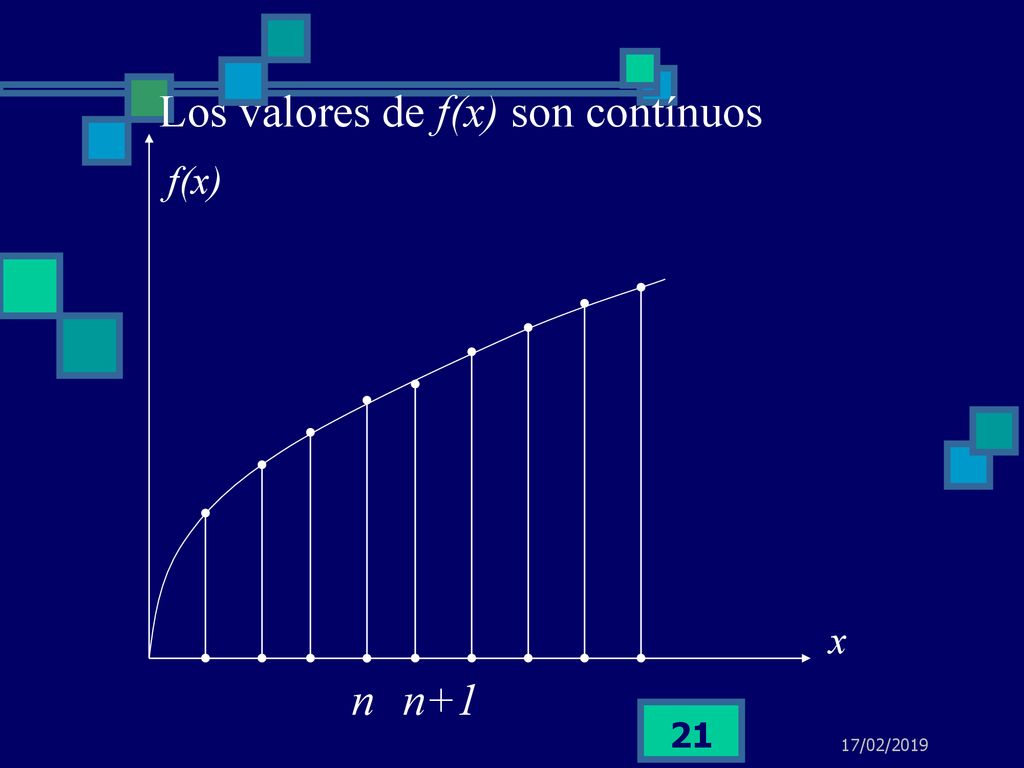

21 Los valores de f(x) son contínuos
17/02/2019

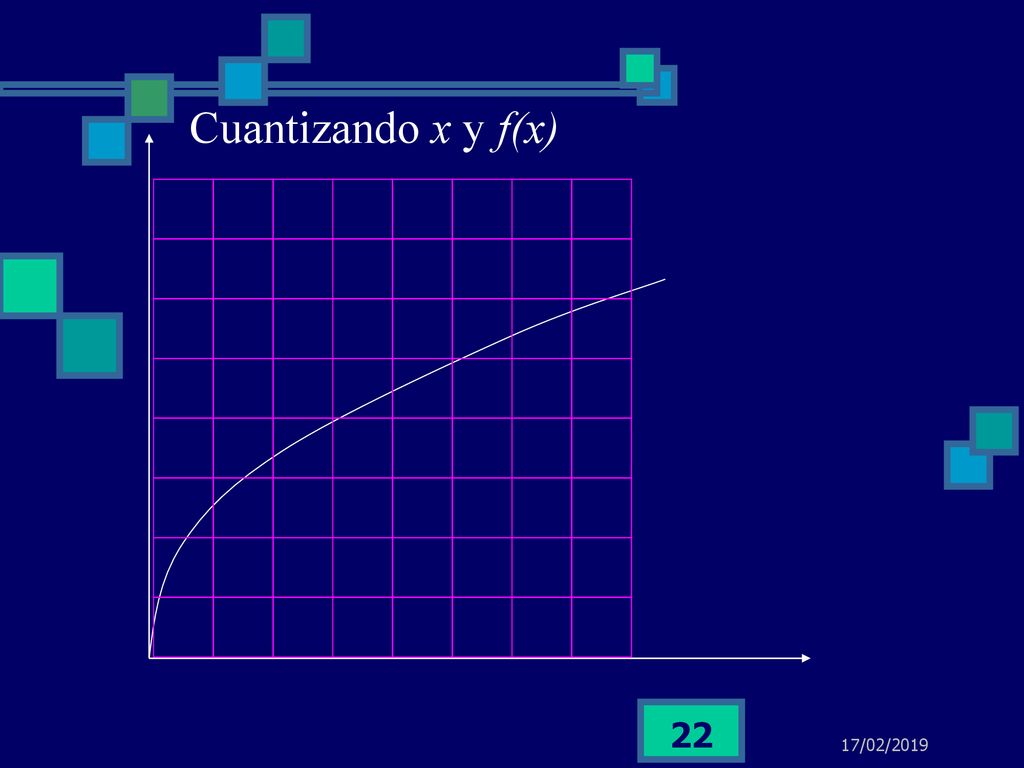

22 Cuantizando x y f(x) 17/02/2019

23 Digitalizando una señal
17/02/2019

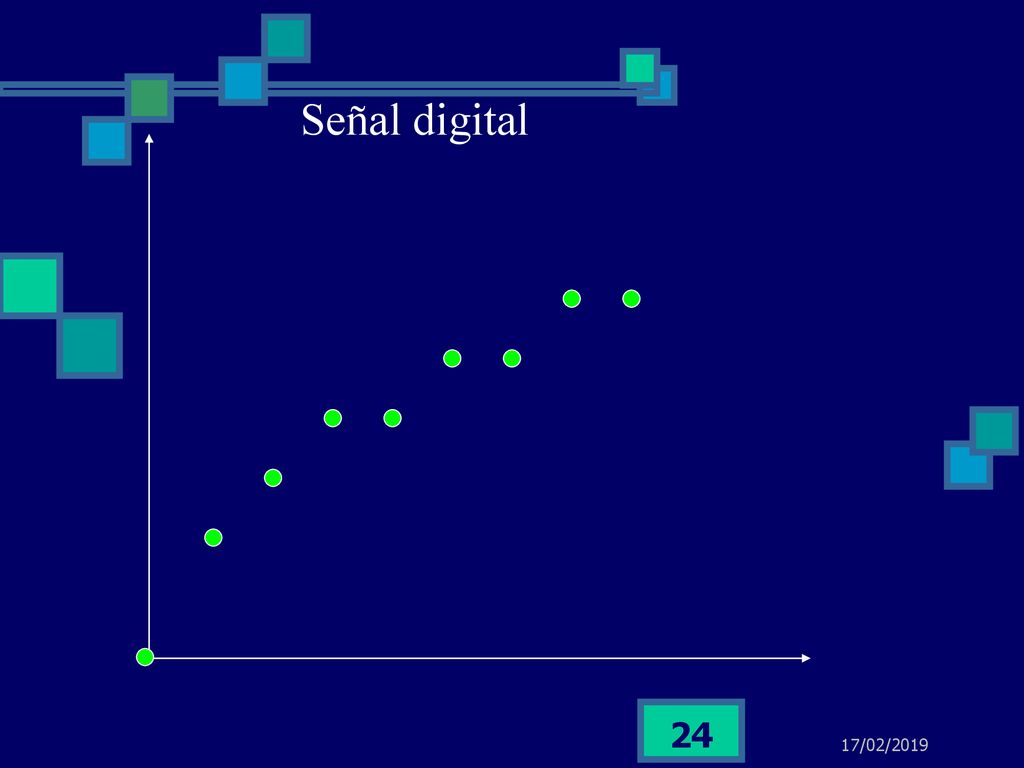

24 Señal digital 17/02/2019

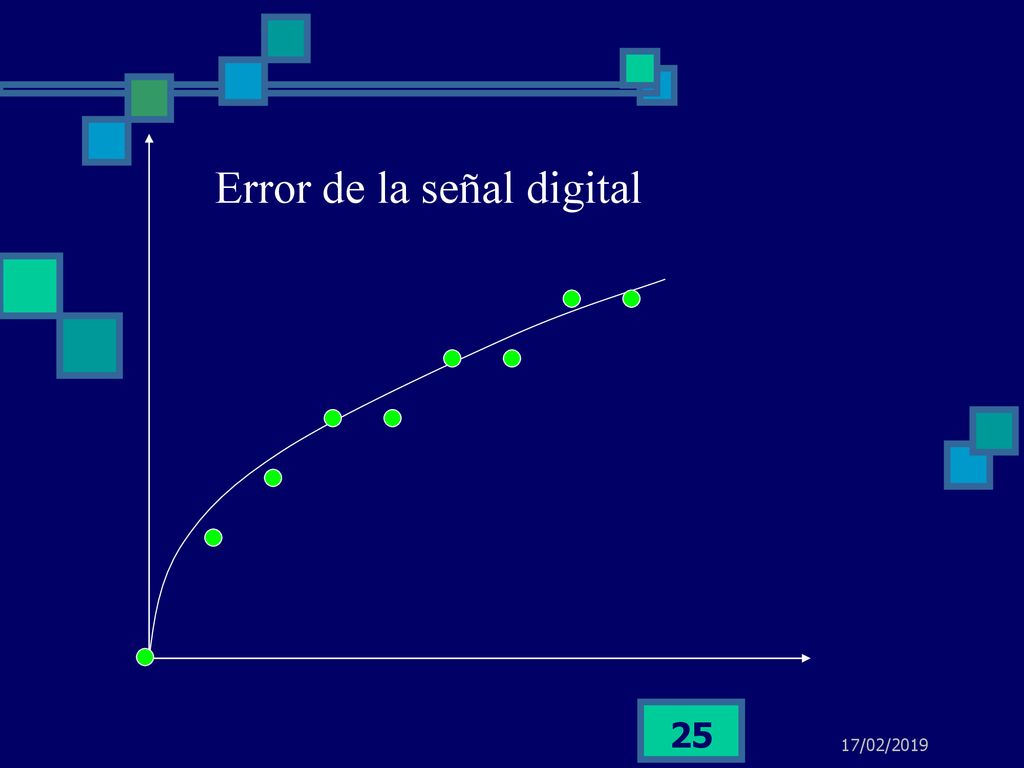

25 Error de la señal digital
17/02/2019

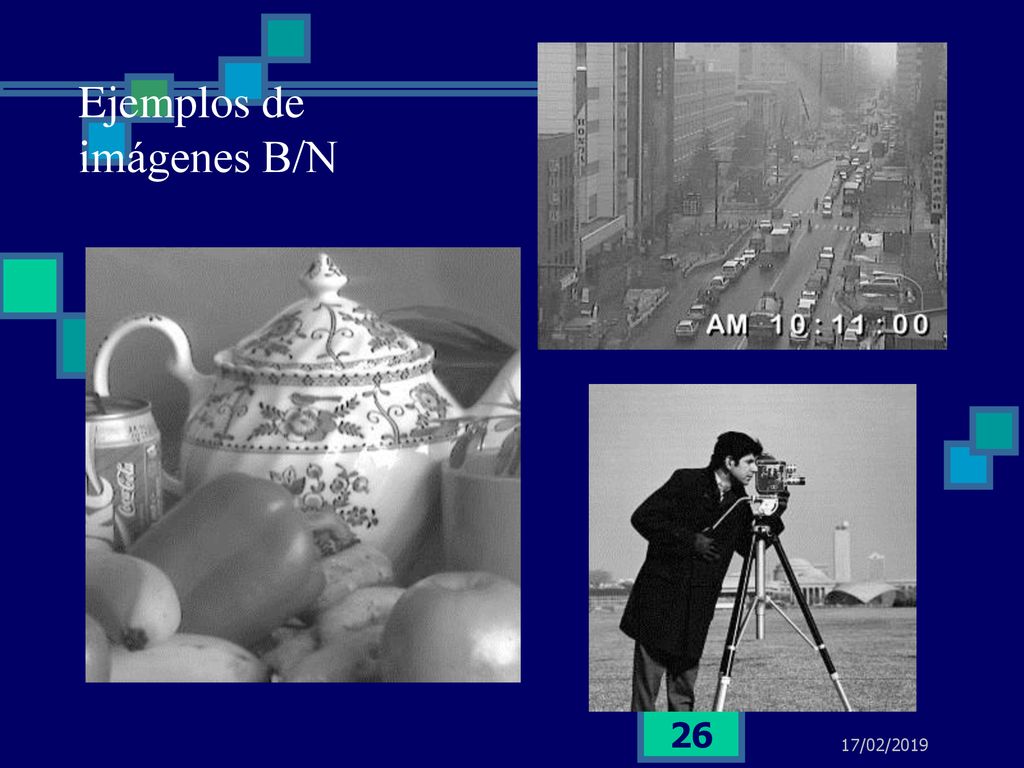

26 Ejemplos de imágenes B/N
17/02/2019

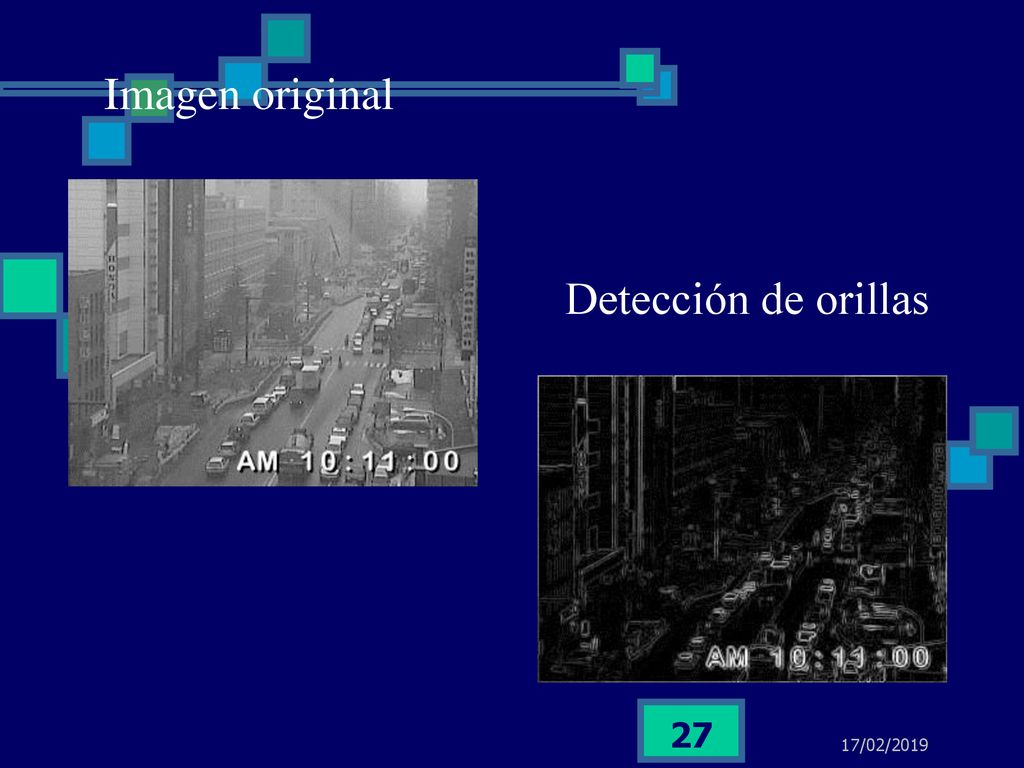

27 Imagen original Detección de orillas 17/02/2019

28 Realce de características

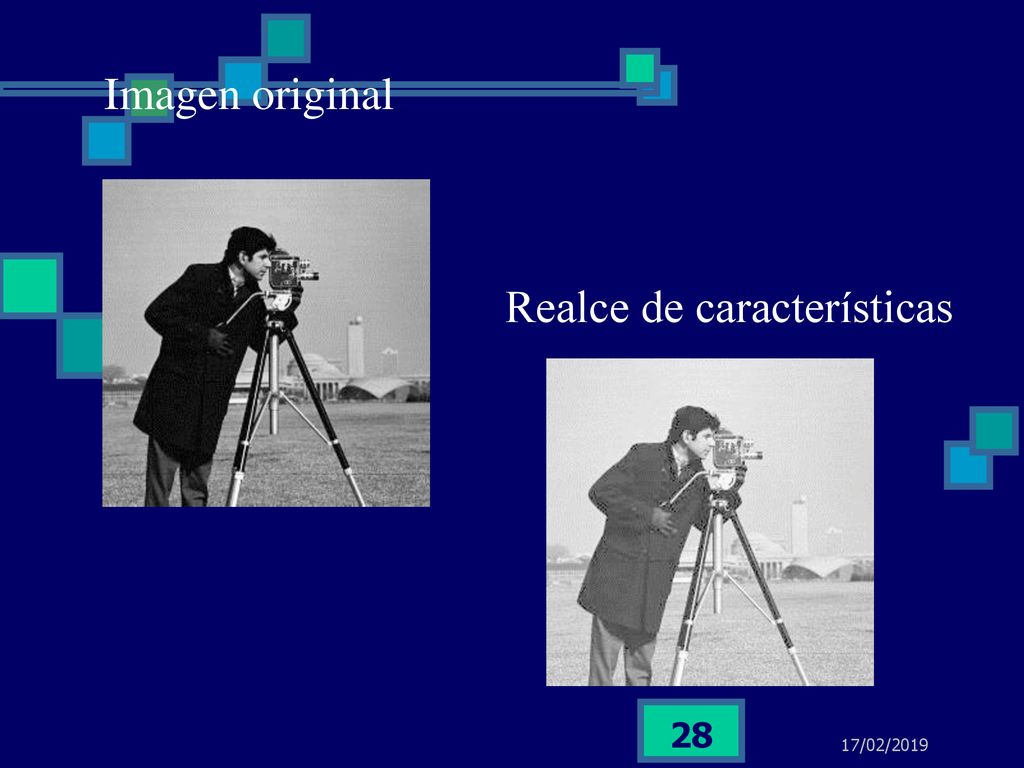

Imagen original Realce de características 17/02/2019

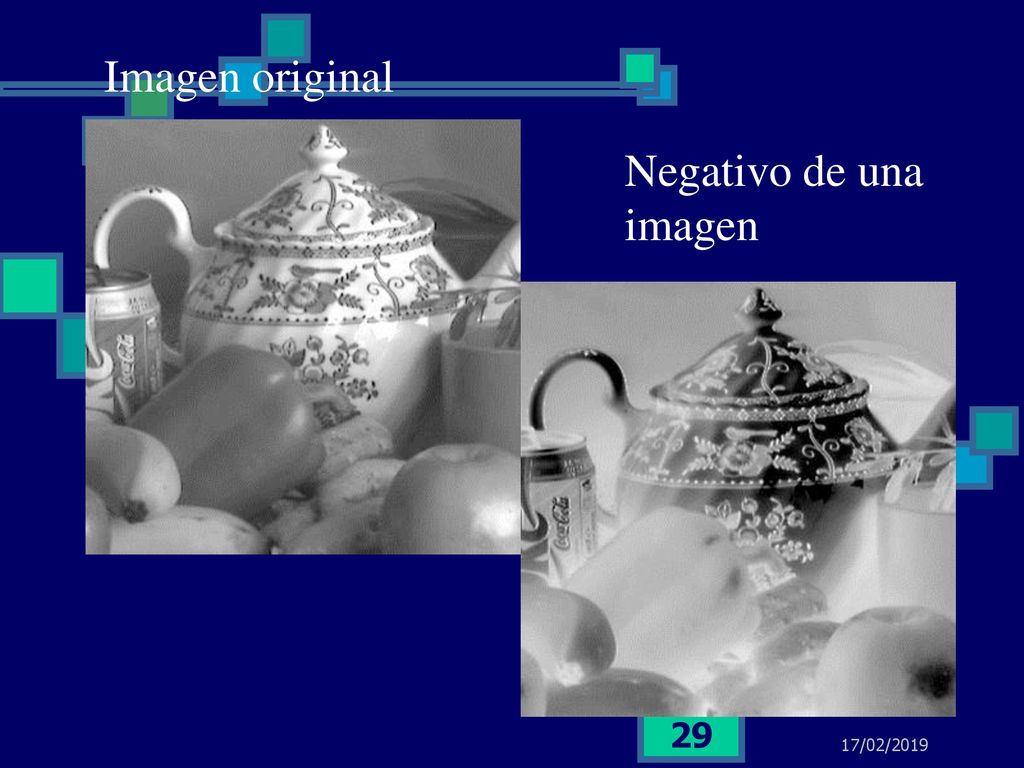

29 Imagen original Negativo de una imagen 17/02/2019

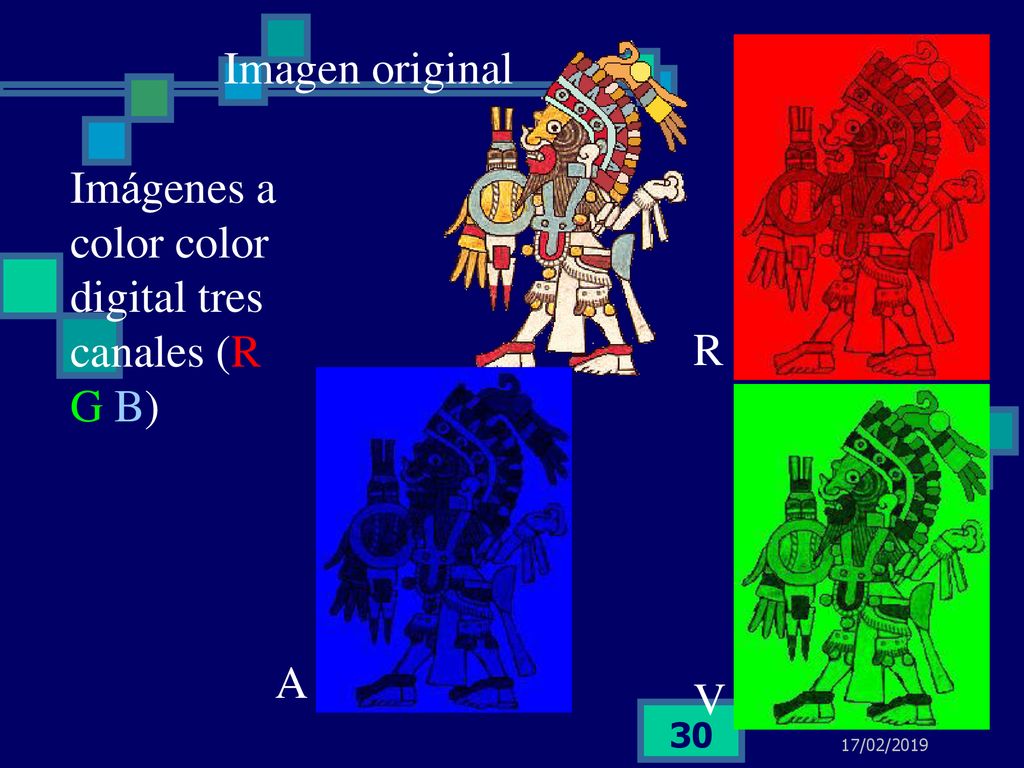

30 Imágenes a color color digital tres canales (R G B)
Imagen original Imágenes a color color digital tres canales (R G B) R A V 17/02/2019

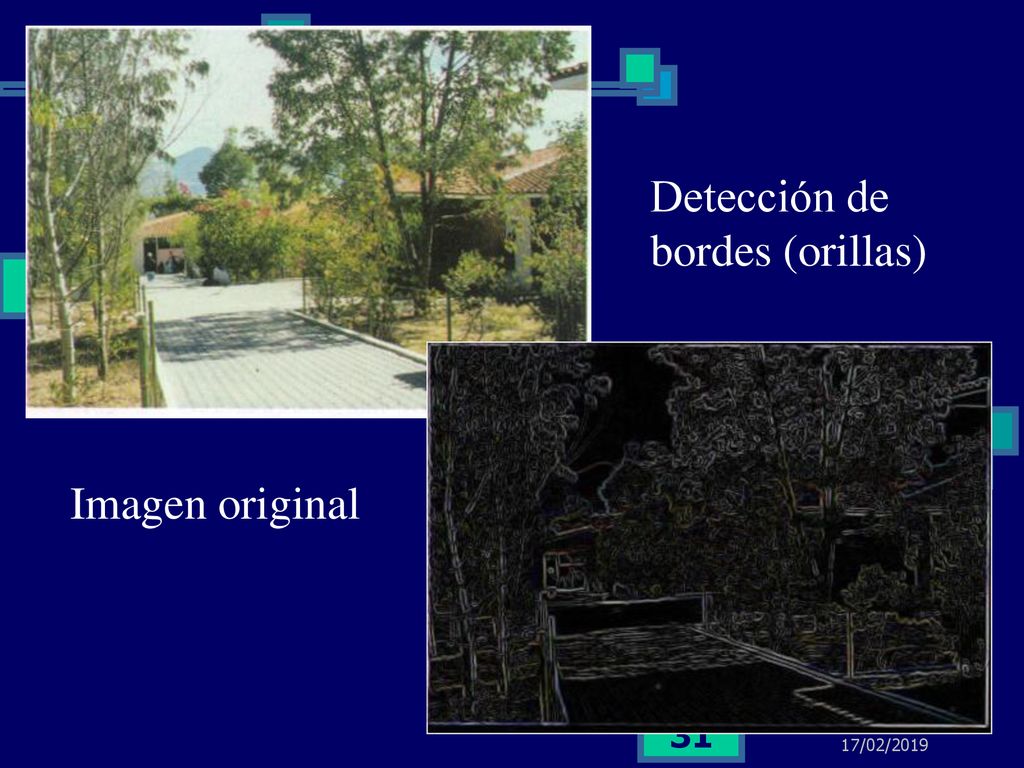

31 Detección de bordes (orillas)
Imagen original 17/02/2019

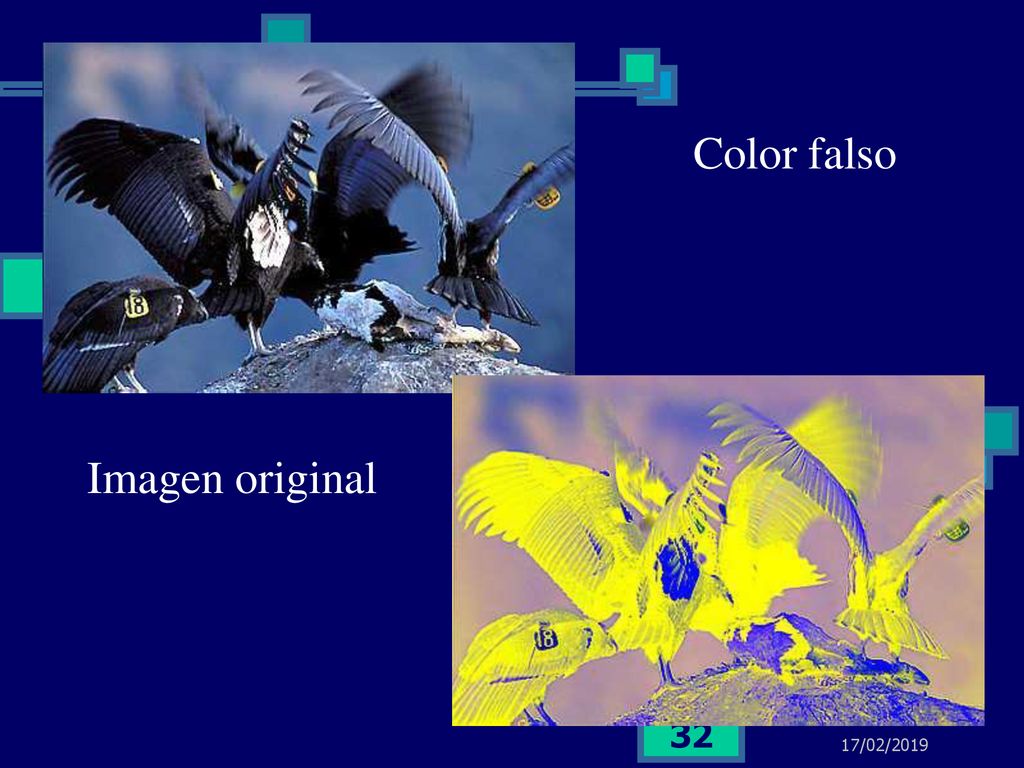

32 Color falso Imagen original 17/02/2019

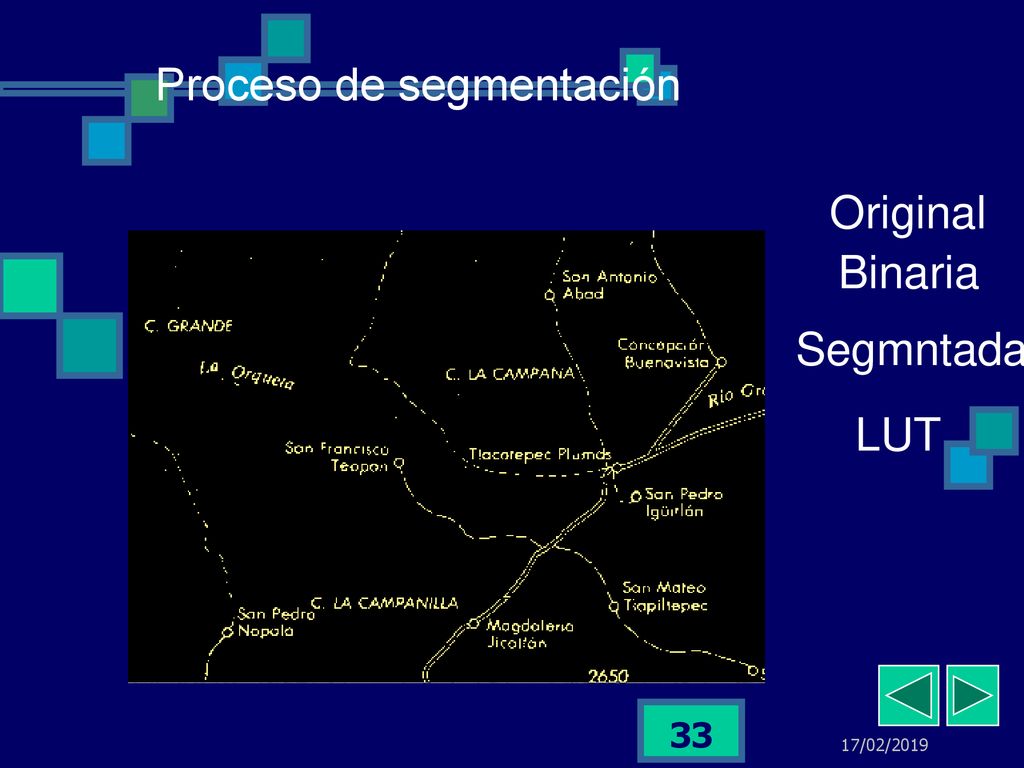

33 Proceso de segmentación
Original LUT Segmntada Binaria 17/02/2019

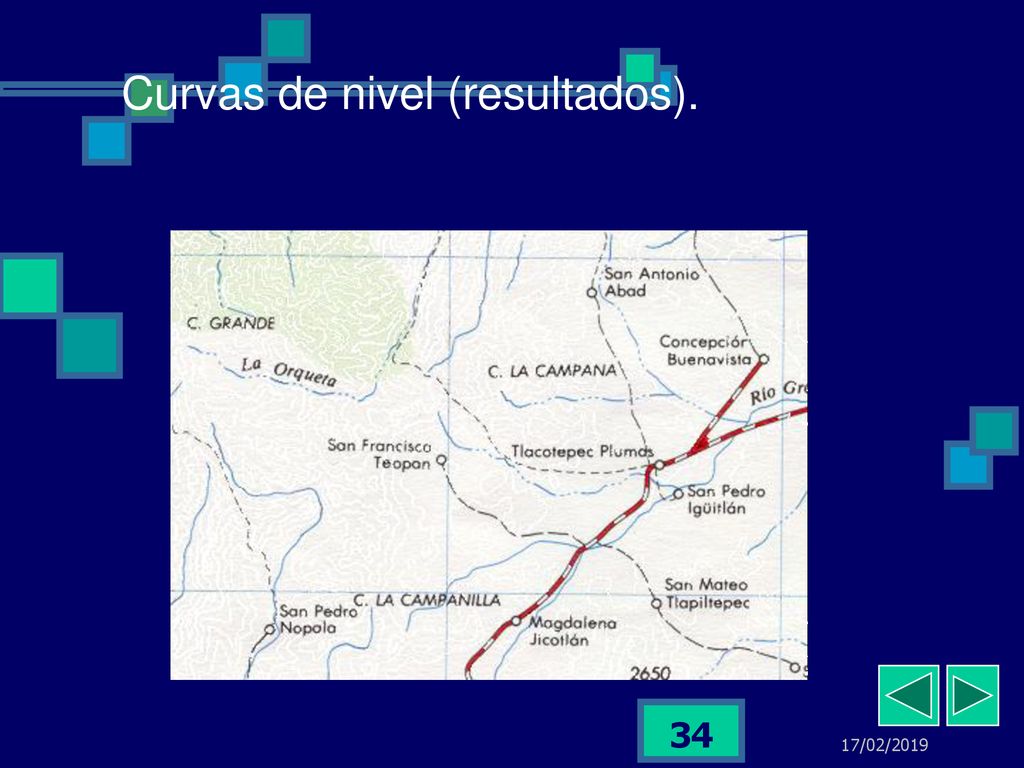

34 Curvas de nivel (resultados).
17/02/2019

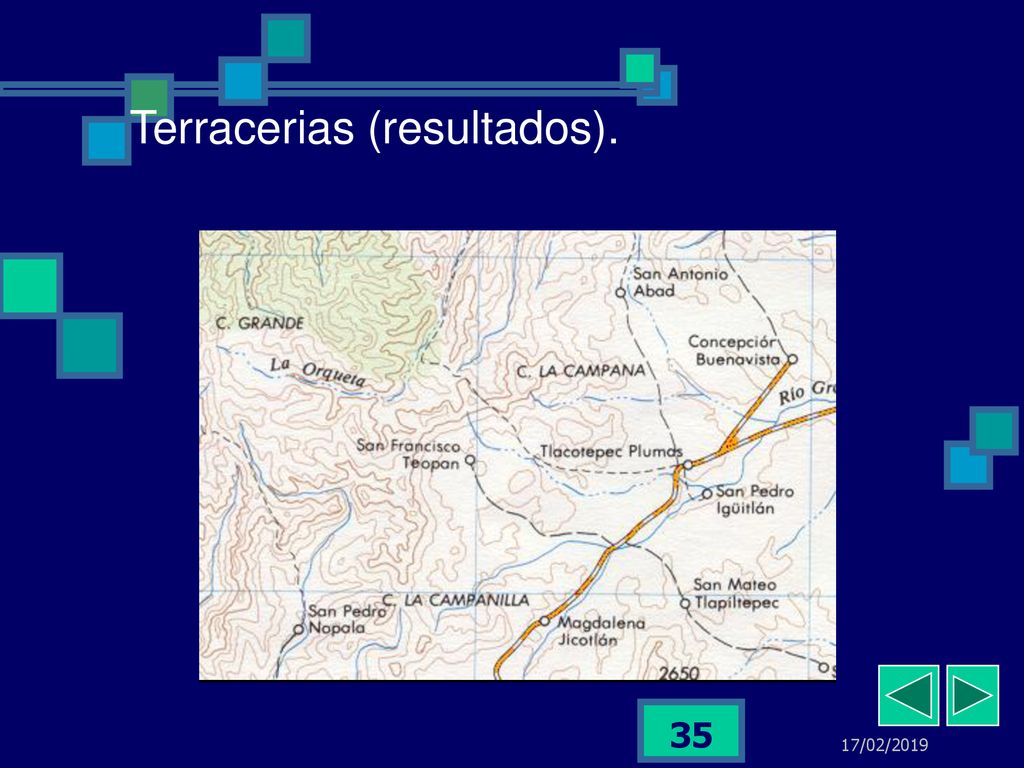

35 Terracerias (resultados).
17/02/2019

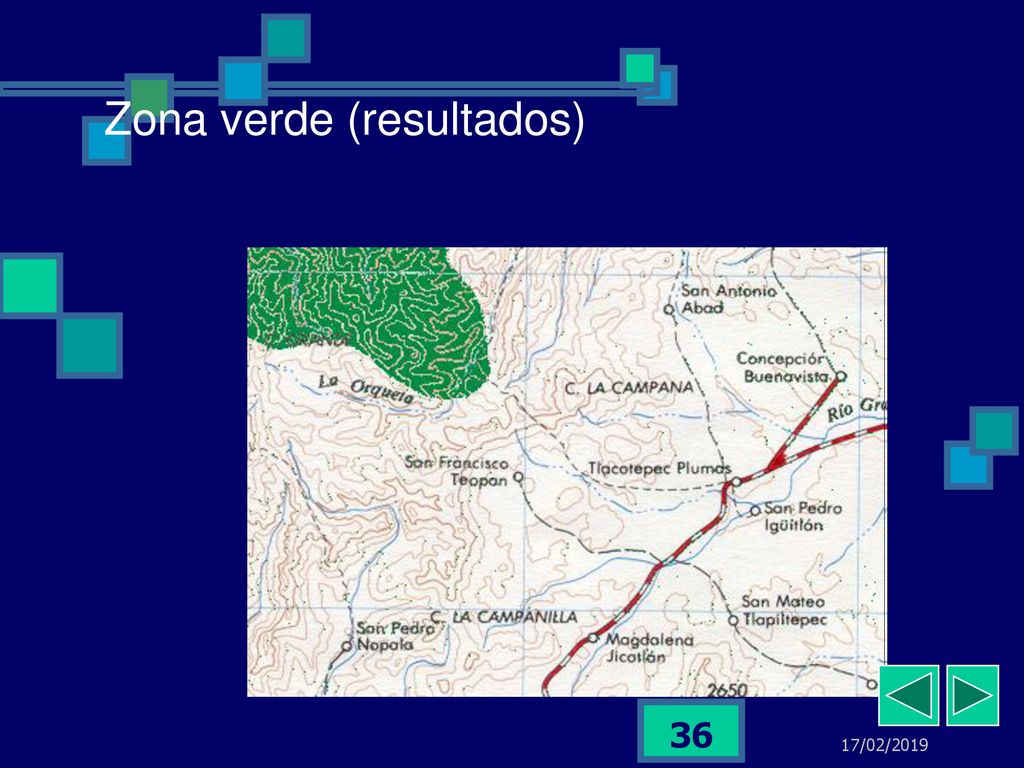

36 Zona verde (resultados)
17/02/2019

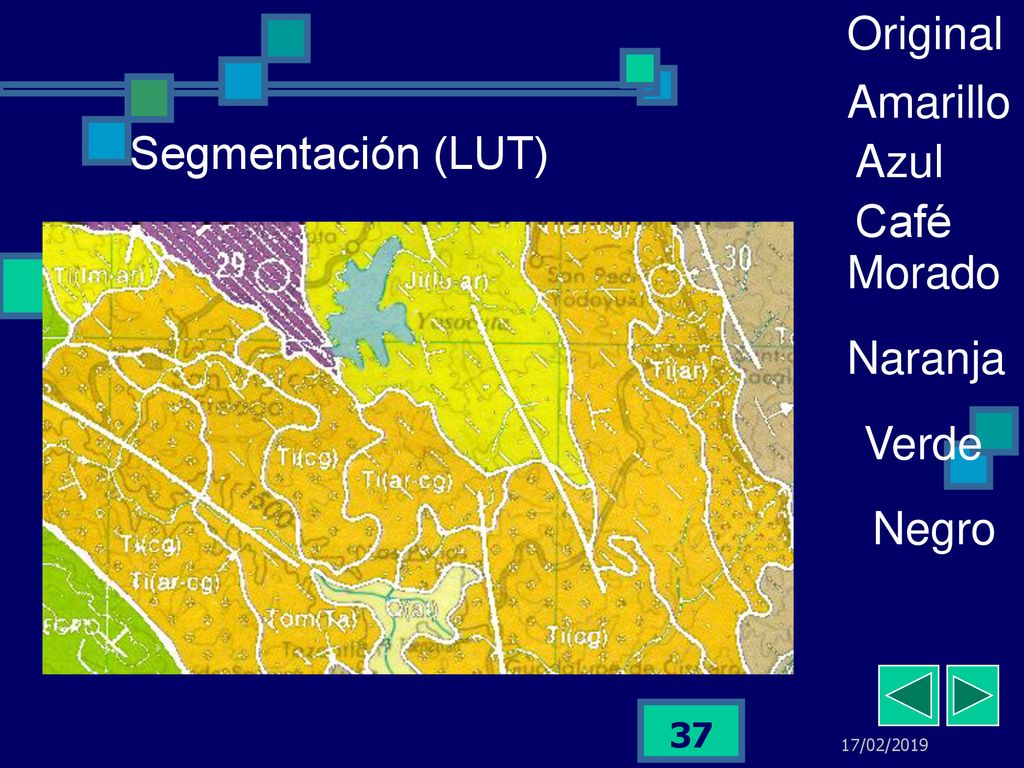

37 Original Amarillo Segmentación (LUT) Azul Café Morado Naranja Verde
Negro Verde Morado Naranja 17/02/2019

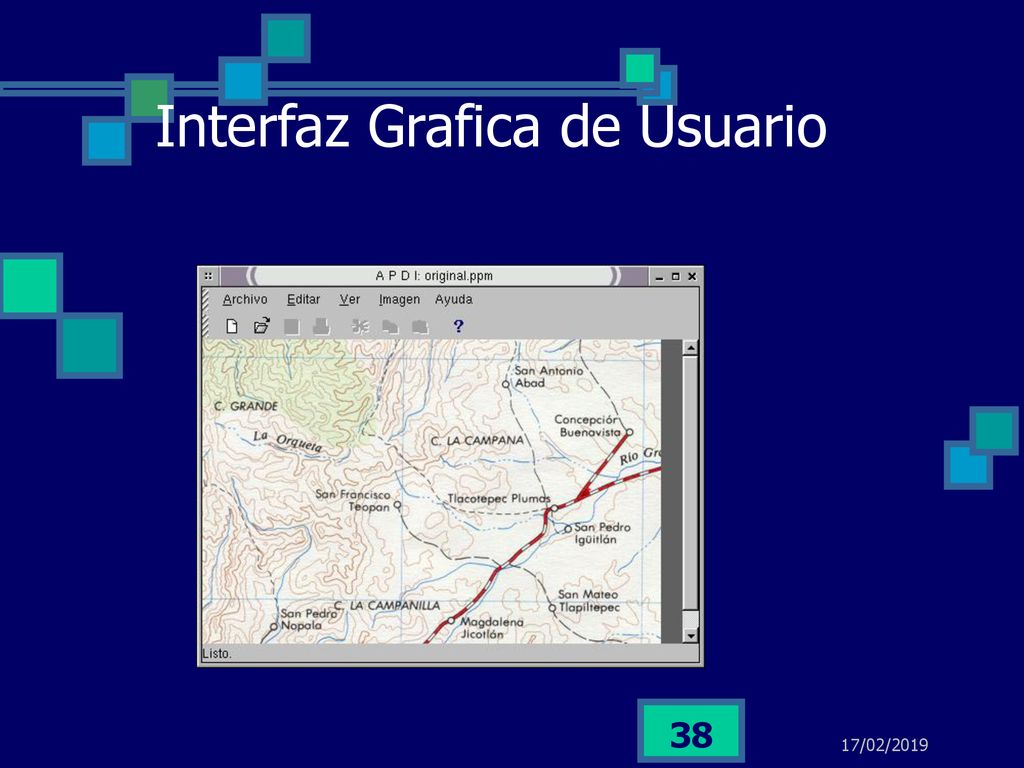

38 Interfaz Grafica de Usuario
17/02/2019

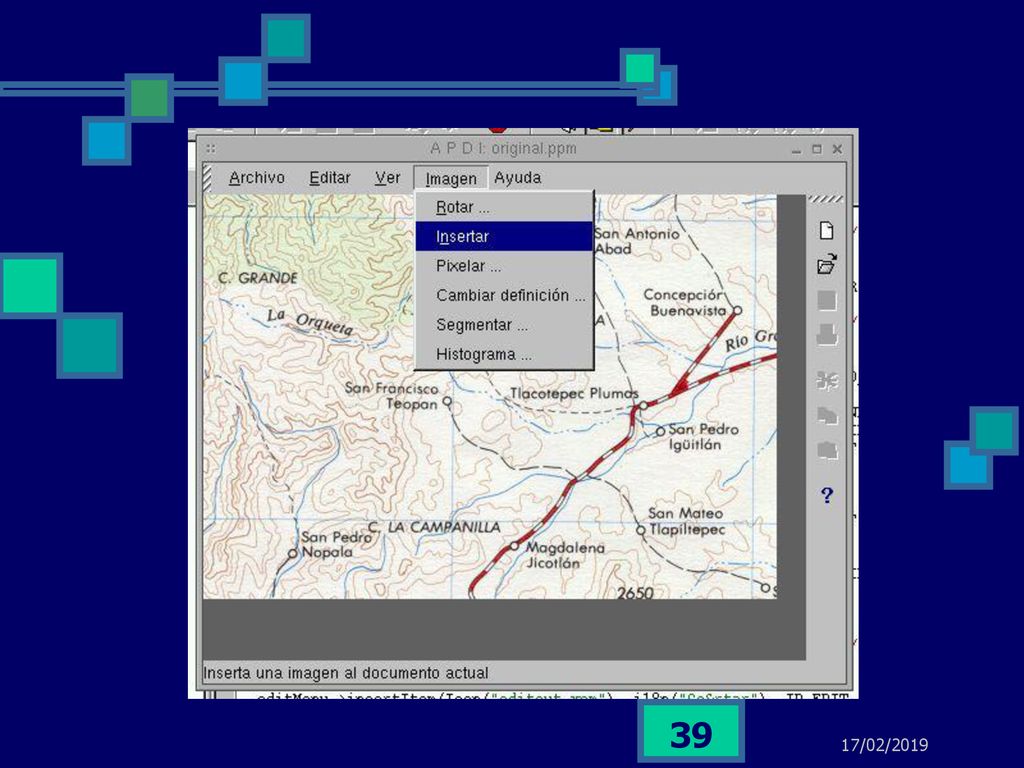

39 17/02/2019

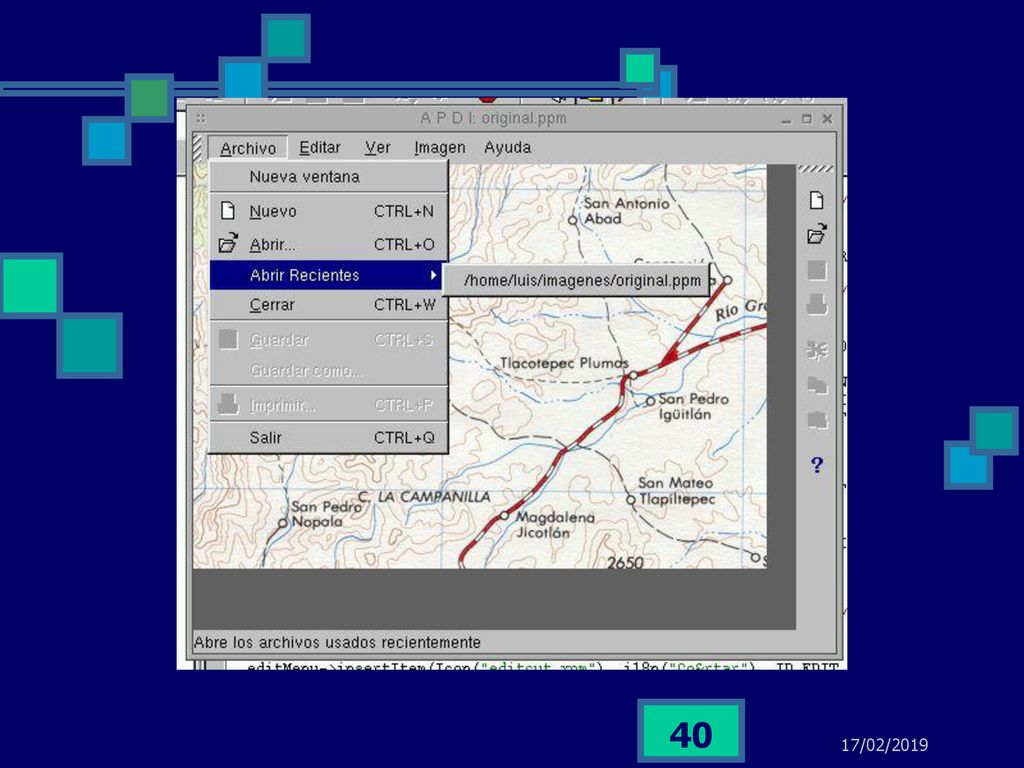

40 17/02/2019

41 Algunos Fenómenos Visuales
17/02/2019

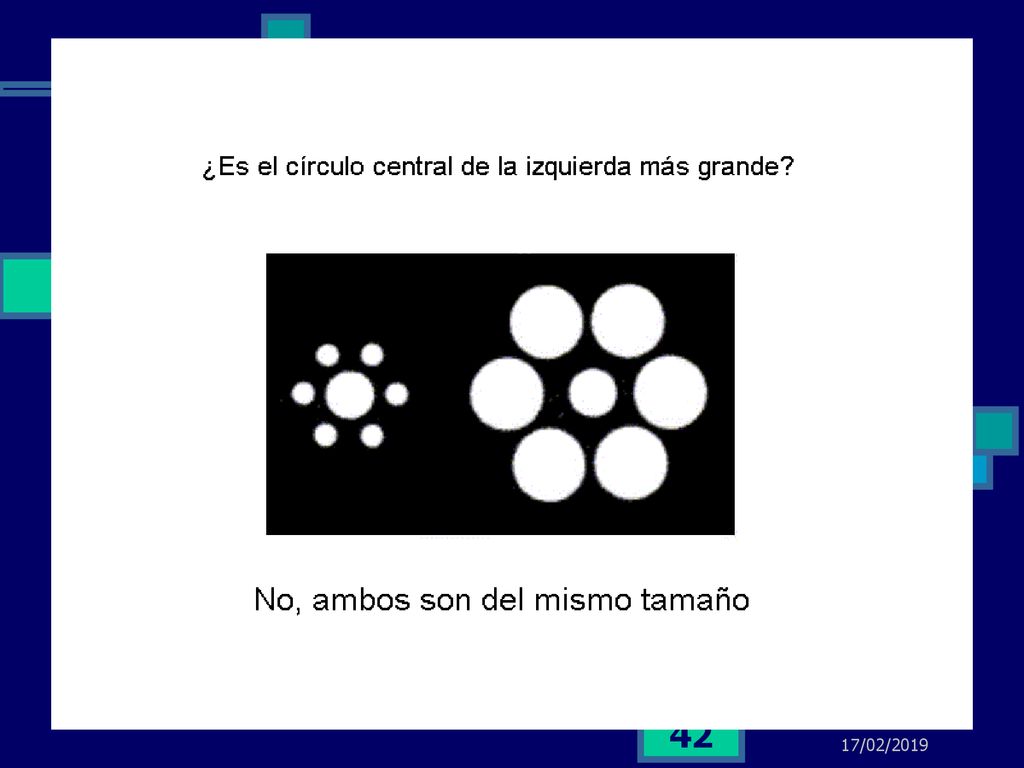

42 17/02/2019

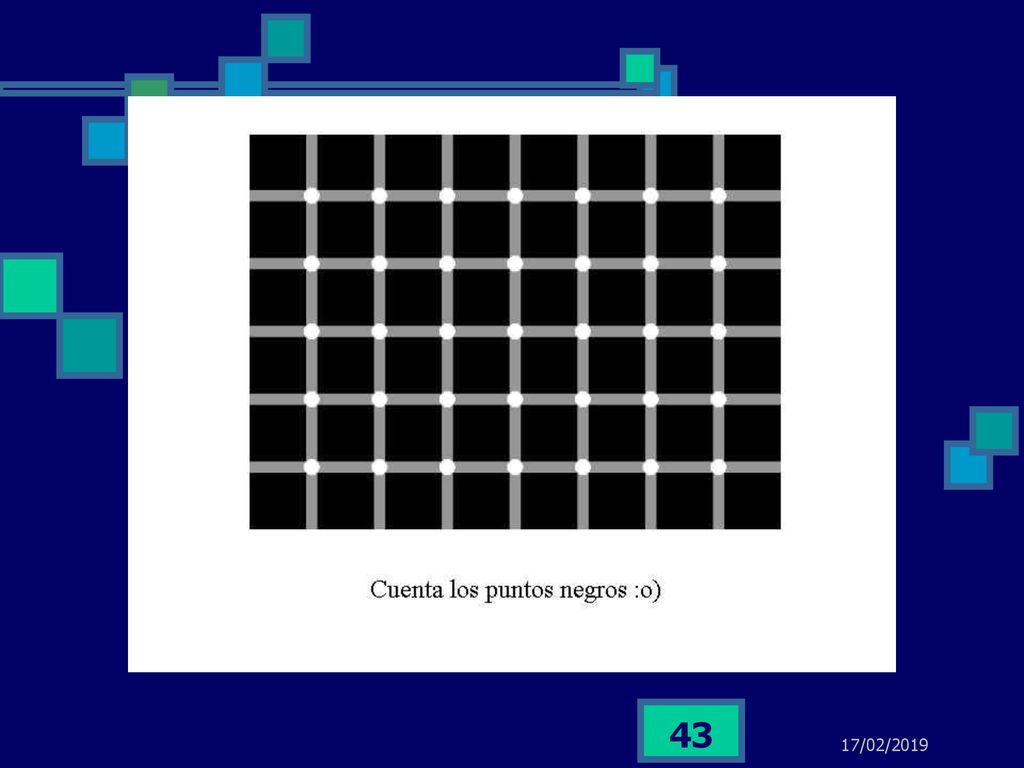

43 17/02/2019

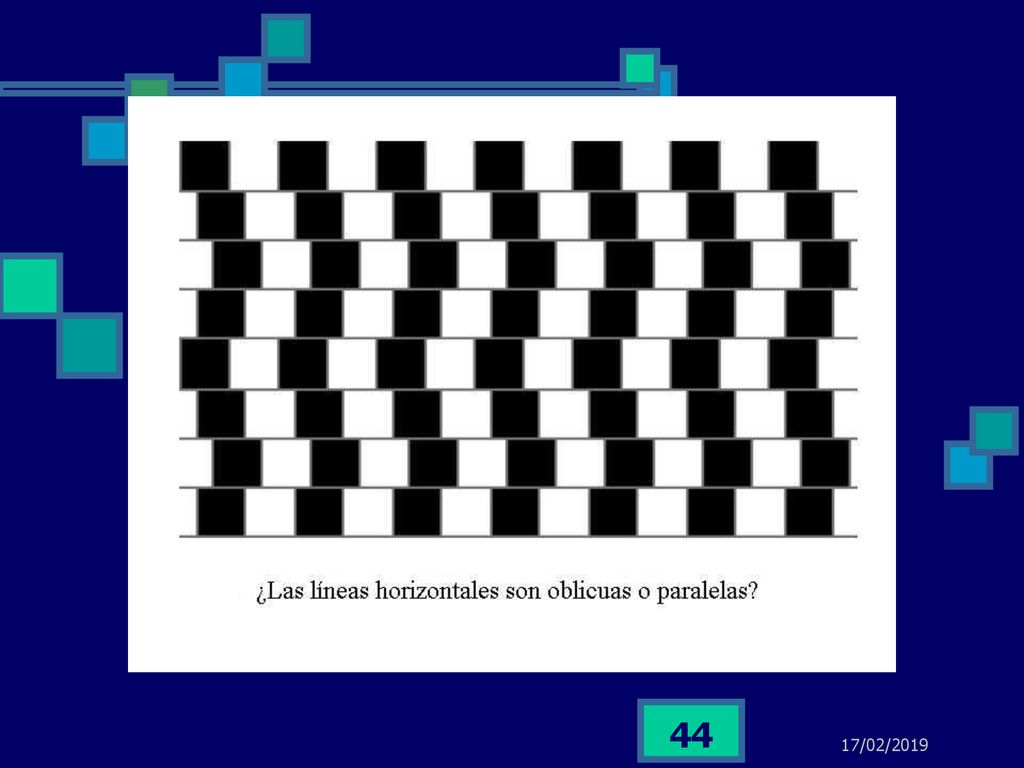

44 17/02/2019

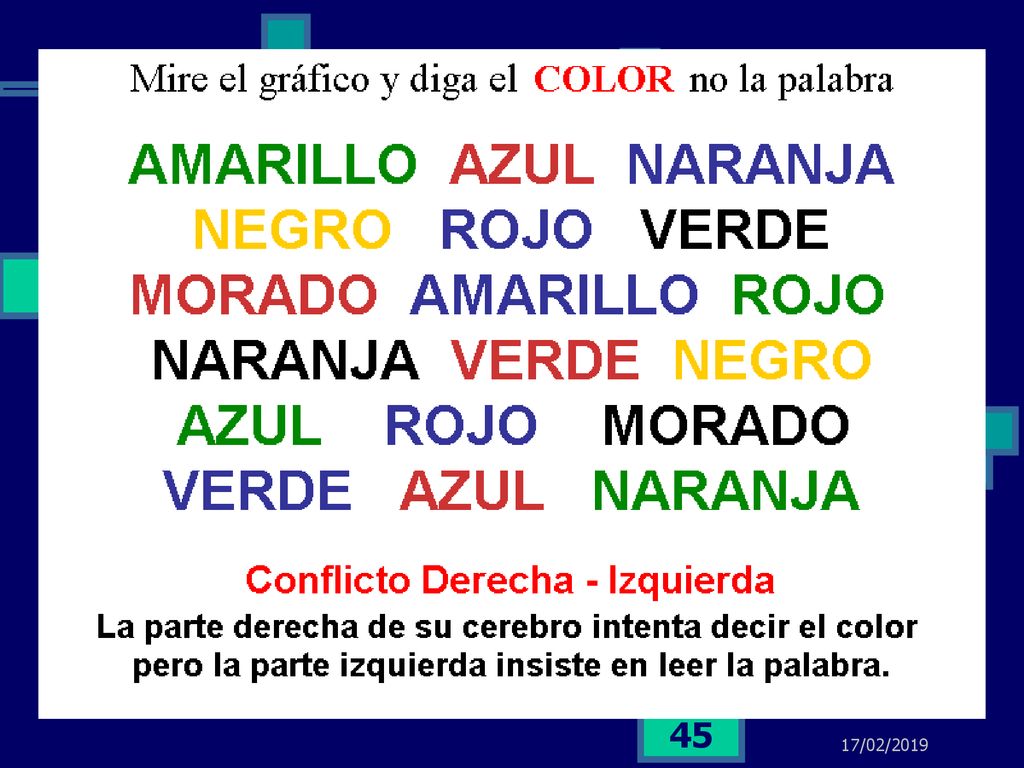

45 17/02/2019
