2 originalcomponente Y componente I componente Q

3

4 Segmentación de Imágenes de color Segmentación imágenes de color. –Componenetes I1,I2,I3 –Histograma 3-d –Visualización arreglos 3-d

5 Segmentación de Imágenes de color Otha et. Al. 1980 I1 = 1/3 (R + G + B) I2 = ½ ( R –B) I3 = ¼ (2G – R – B)

6 originalI1 I2 I3

7 original I1 I2 I3

8 original I1 I2 I3 RGB

9 Modificacion al sistema de Ohta. Los vectores de transformacion son L.I.

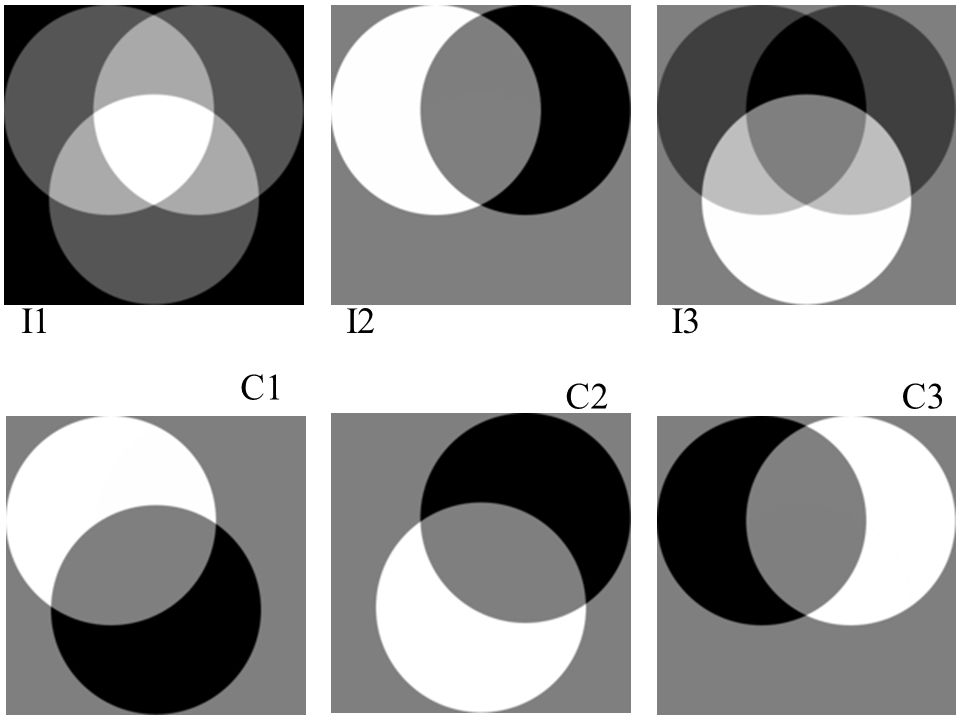

10 I1I2I3 C1 C2C3

11

12 suma Y I Q

13 I1 I2I3

14 suma C1 C2 C3

15

16 sumaY IQ

17 I1 I2 I3

18 suma C1 C2C3

19

20 suma Y IQ

21 I1 I2 I3

22 sumaC1 C2C3

23 I1 I2 I3

24 C2 C1 C3 original

25 C2 C1 C3

26 C2 C1 C3

27 Segmentando las tres componentes C1, C2, y C3 para tonos de grises C2C1C3

28 Multiplicando para reducir el ruido Segmentando

29 C2C1C3

30 Proceso de segmentación Original Binaria Segmntada LUT

31 Curvas de nivel (resultados).

32 Terracerias (resultados).

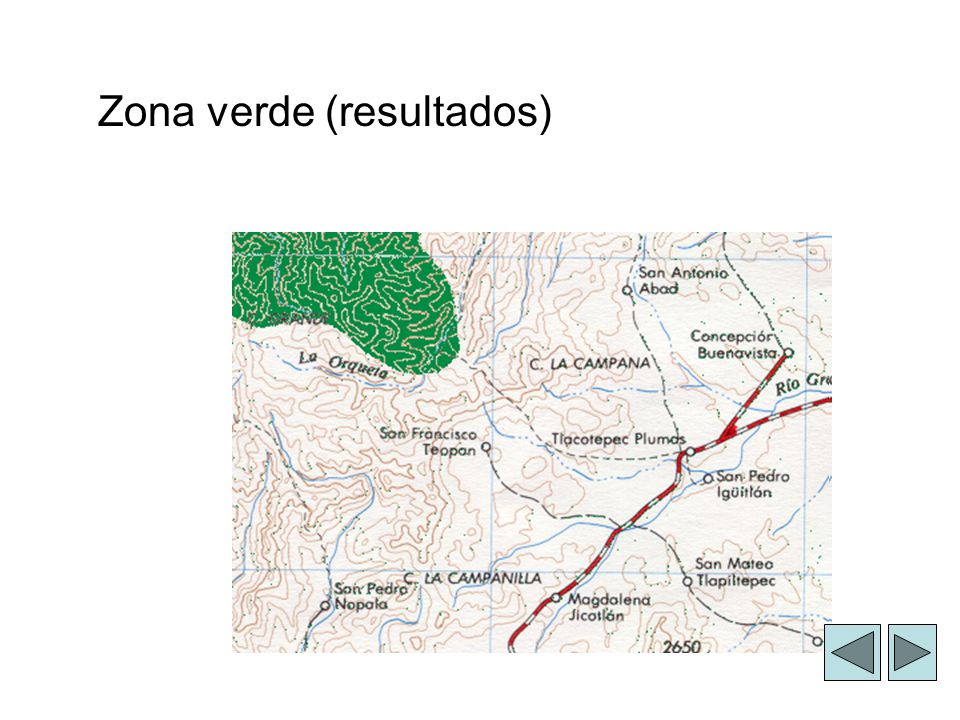

33 Zona verde (resultados)
