Capítulo 2: Configuración de un sistema operativo de red

Presentación del tema: "Capítulo 2: Configuración de un sistema operativo de red"— Transcripción de la presentación:

1 Capítulo 2: Configuración de un sistema operativo de red
Cisco Networking Academy Program Introducción a Networks v6.0 Capítulo 2: Configuración de un sistema operativo de red Introducción a Networks v6.0

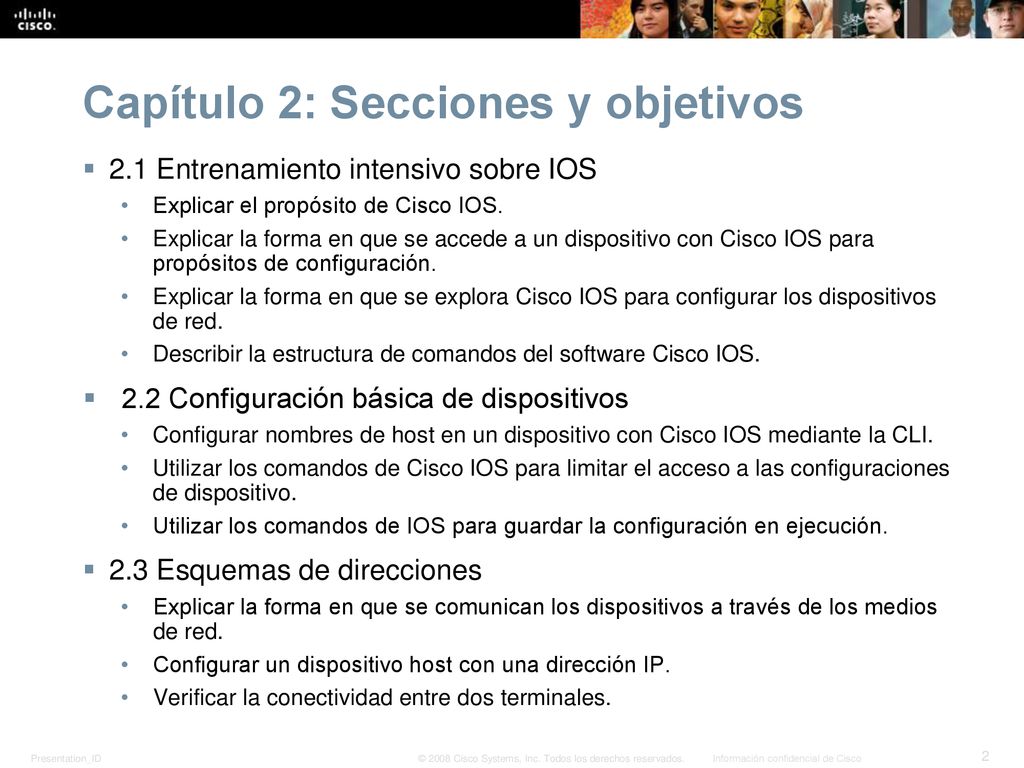

2 Capítulo 2: Secciones y objetivos
2.1 Entrenamiento intensivo sobre IOS Explicar el propósito de Cisco IOS. Explicar la forma en que se accede a un dispositivo con Cisco IOS para propósitos de configuración. Explicar la forma en que se explora Cisco IOS para configurar los dispositivos de red. Describir la estructura de comandos del software Cisco IOS. 2.2 Configuración básica de dispositivos Configurar nombres de host en un dispositivo con Cisco IOS mediante la CLI. Utilizar los comandos de Cisco IOS para limitar el acceso a las configuraciones de dispositivo. Utilizar los comandos de IOS para guardar la configuración en ejecución. 2.3 Esquemas de direcciones Explicar la forma en que se comunican los dispositivos a través de los medios de red. Configurar un dispositivo host con una dirección IP. Verificar la conectividad entre dos terminales. 2

3 2.1 Entrenamiento intensivo sobre IOS
Cisco Networking Academy Program Introducción a Networks v6.0 Capítulo 2: Configuración de un sistema operativo de red

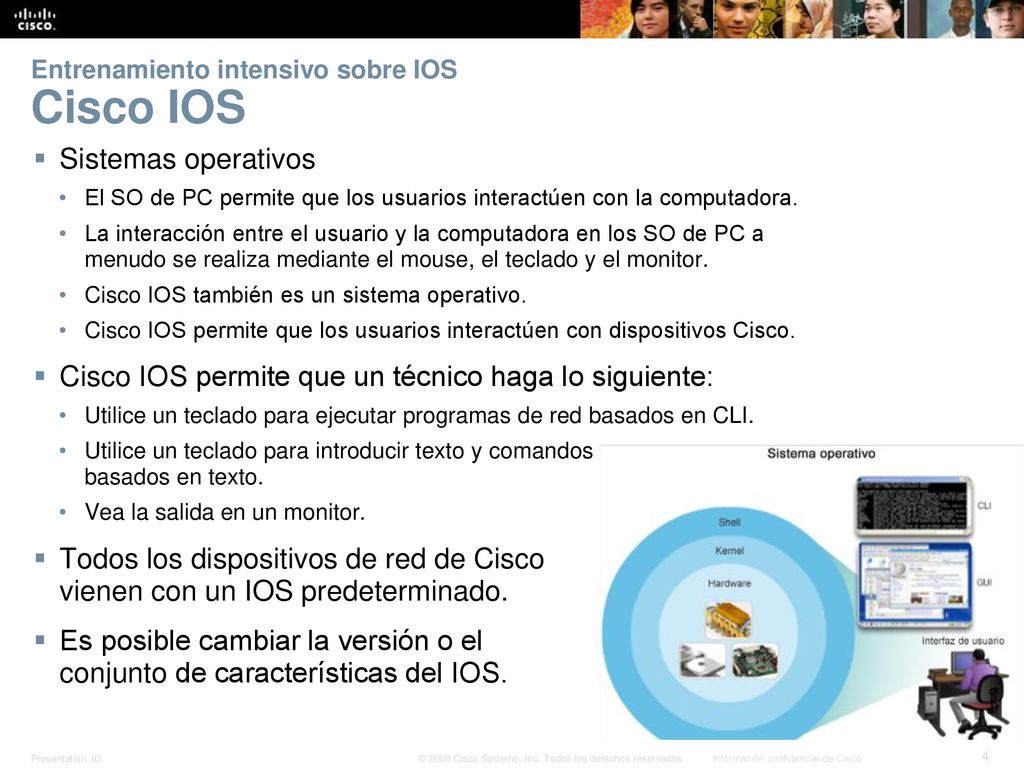

4 Entrenamiento intensivo sobre IOS Cisco IOS
Sistemas operativos El SO de PC permite que los usuarios interactúen con la computadora. La interacción entre el usuario y la computadora en los SO de PC a menudo se realiza mediante el mouse, el teclado y el monitor. Cisco IOS también es un sistema operativo. Cisco IOS permite que los usuarios interactúen con dispositivos Cisco. Cisco IOS permite que un técnico haga lo siguiente: Utilice un teclado para ejecutar programas de red basados en CLI. Utilice un teclado para introducir texto y comandos basados en texto. Vea la salida en un monitor. Todos los dispositivos de red de Cisco vienen con un IOS predeterminado. Es posible cambiar la versión o el conjunto de características del IOS. 2.1 – Entrenamiento intensivo sobre IOS 2.1.1 – Cisco IOS

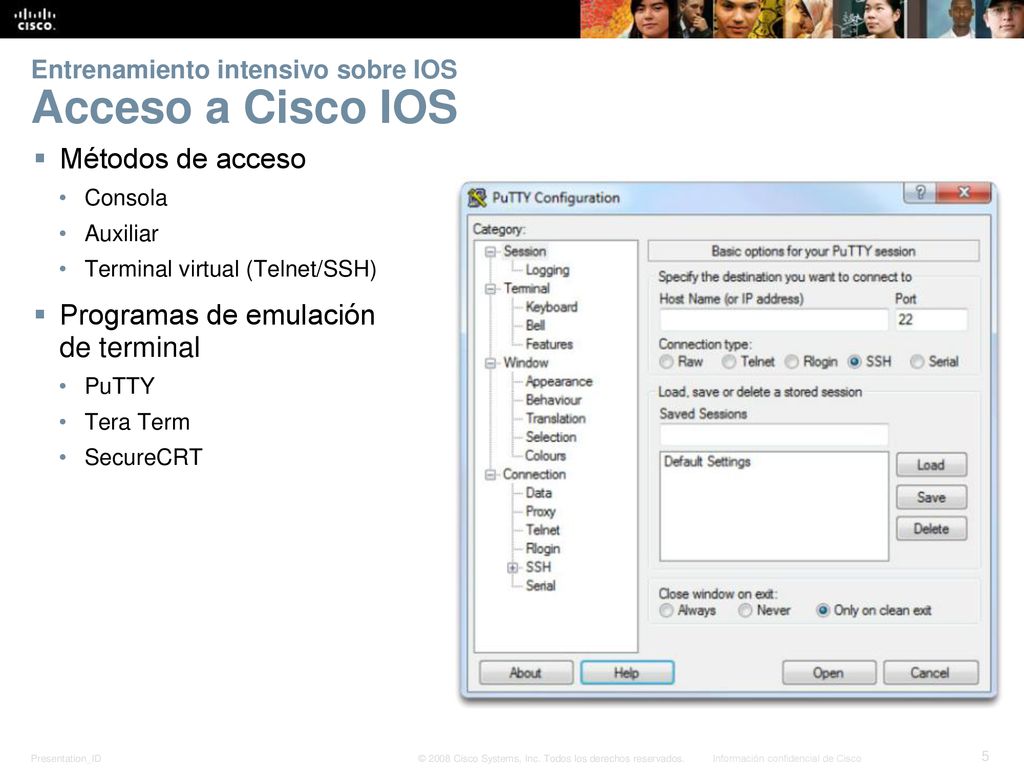

5 Entrenamiento intensivo sobre IOS Acceso a Cisco IOS
Métodos de acceso Consola Auxiliar Terminal virtual (Telnet/SSH) Programas de emulación de terminal PuTTY Tera Term SecureCRT 2.1 – Entrenamiento intensivo sobre IOS 2.1.3 – Acceso a Cisco IOS

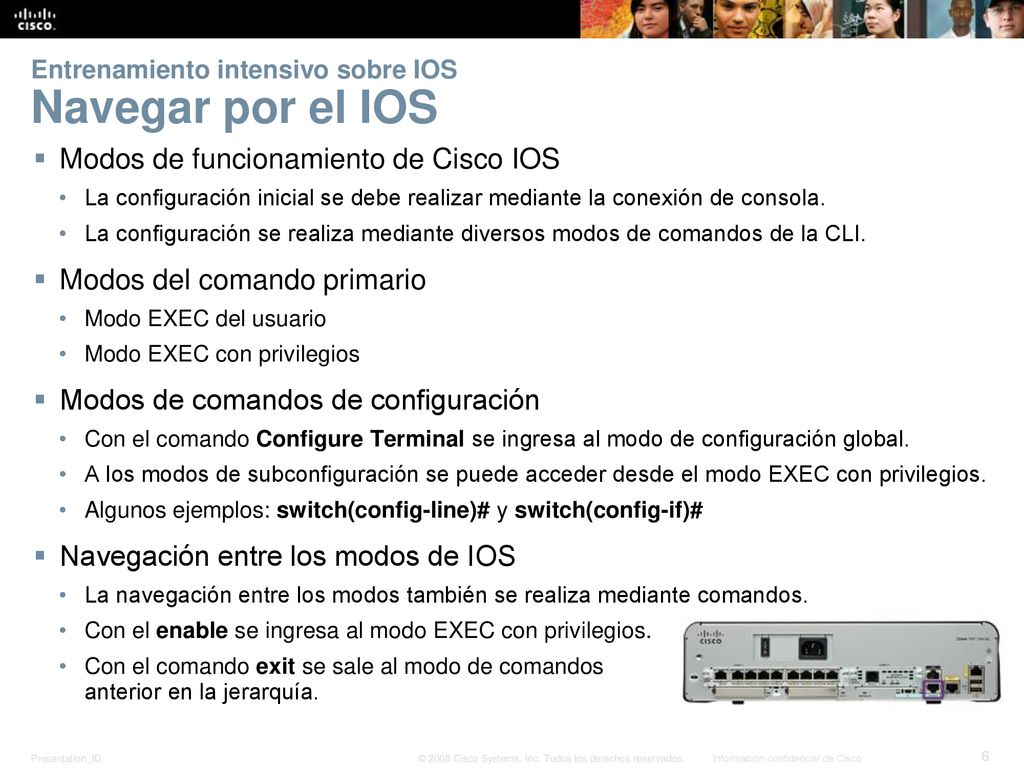

6 Entrenamiento intensivo sobre IOS Navegar por el IOS
Modos de funcionamiento de Cisco IOS La configuración inicial se debe realizar mediante la conexión de consola. La configuración se realiza mediante diversos modos de comandos de la CLI. Modos del comando primario Modo EXEC del usuario Modo EXEC con privilegios Modos de comandos de configuración Con el comando Configure Terminal se ingresa al modo de configuración global. A los modos de subconfiguración se puede acceder desde el modo EXEC con privilegios. Algunos ejemplos: switch(config-line)# y switch(config-if)# Navegación entre los modos de IOS La navegación entre los modos también se realiza mediante comandos. Con el enable se ingresa al modo EXEC con privilegios. Con el comando exit se sale al modo de comandos anterior en la jerarquía. 2.1 – Entrenamiento intensivo sobre IOS 2.1.3 – Navegar por el IOS

7 Entrenamiento intensivo sobre IOS La estructura de comandos
Estructura básica de comandos de IOS La sintaxis general para un comando es el comando seguido de las palabras clave y los argumentos correspondientes. Palabra clave: un parámetro específico definido en el sistema operativo Argumento: no está predefinido; es un valor o una variable definidos por el usuario Sintaxis de los comandos de IOS Proporciona el patrón o formato que se debe utilizar cuando se introduce un comando. La referencia de comando de Cisco IOS es la última fuente de información para un comando de IOS en particular. Característica de ayuda de IOS El IOS tiene dos formas de ayuda disponibles: la ayuda contextual y el verificador de sintaxis de comandos. Teclas de acceso rápido y de método abreviado Los comandos y las palabras clave pueden acortarse a la cantidad mínima de caracteres que identifica a una selección única. También se admiten accesos directos del teclado para editar líneas como Ctrl-A. 2.1 – Entrenamiento intensivo sobre IOS 2.1.3 – La estructura de comandos

8 2.2 Configuración básica de dispositivos
Cisco Networking Academy Program Introducción a Networks v6.0 Capítulo 2: Configuración de un sistema operativo de red

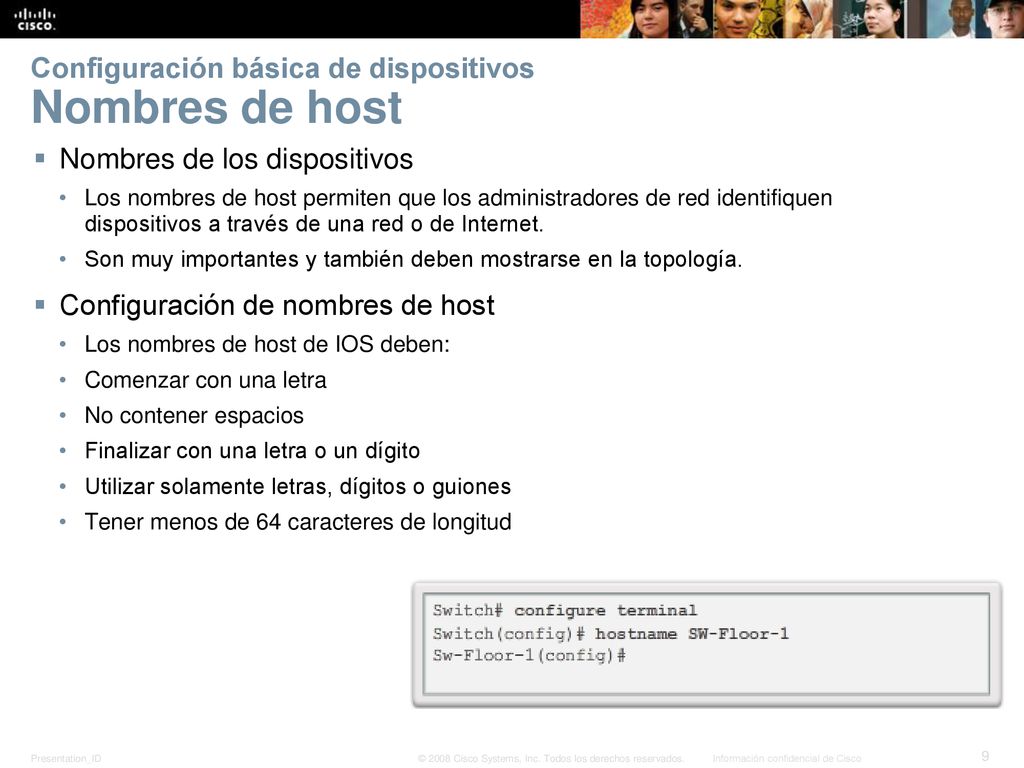

9 Configuración básica de dispositivos Nombres de host
Nombres de los dispositivos Los nombres de host permiten que los administradores de red identifiquen dispositivos a través de una red o de Internet. Son muy importantes y también deben mostrarse en la topología. Configuración de nombres de host Los nombres de host de IOS deben: Comenzar con una letra No contener espacios Finalizar con una letra o un dígito Utilizar solamente letras, dígitos o guiones Tener menos de 64 caracteres de longitud 2.2 – Configuración básica de dispositivos 2.2.1 – Nombres de host

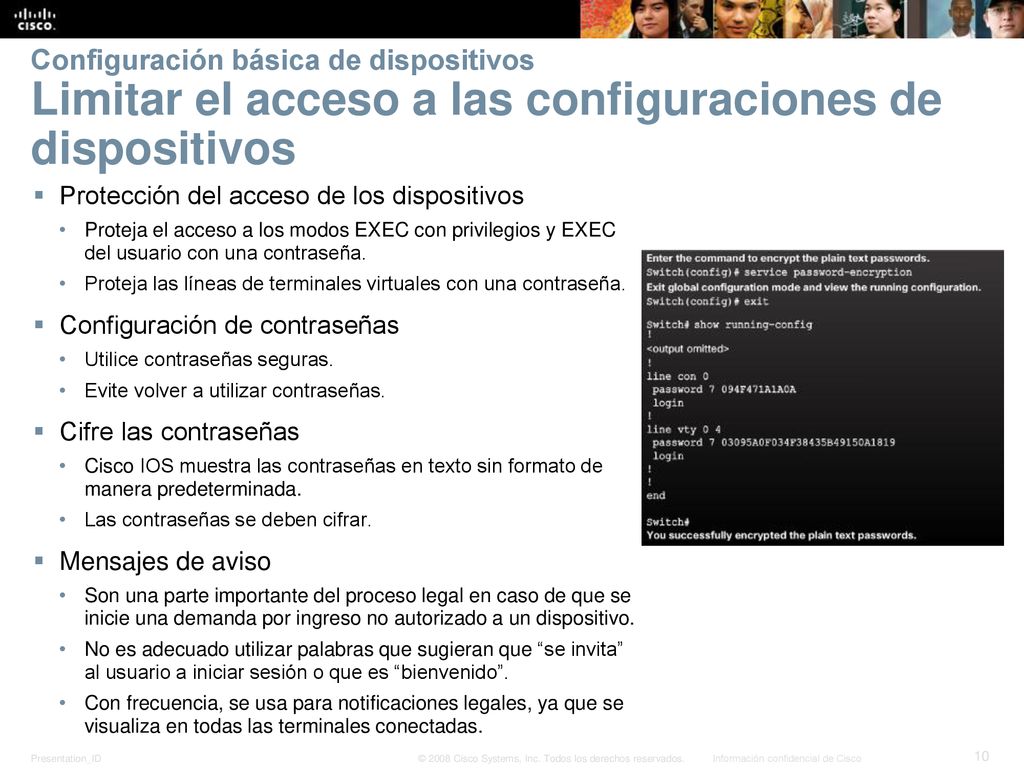

10 Configuración básica de dispositivos Limitar el acceso a las configuraciones de dispositivos
Protección del acceso de los dispositivos Proteja el acceso a los modos EXEC con privilegios y EXEC del usuario con una contraseña. Proteja las líneas de terminales virtuales con una contraseña. Configuración de contraseñas Utilice contraseñas seguras. Evite volver a utilizar contraseñas. Cifre las contraseñas Cisco IOS muestra las contraseñas en texto sin formato de manera predeterminada. Las contraseñas se deben cifrar. Mensajes de aviso Son una parte importante del proceso legal en caso de que se inicie una demanda por ingreso no autorizado a un dispositivo. No es adecuado utilizar palabras que sugieran que “se invita” al usuario a iniciar sesión o que es “bienvenido”. Con frecuencia, se usa para notificaciones legales, ya que se visualiza en todas las terminales conectadas. 2.2 – Configuración básica de dispositivos 2.2.2 – Limitar el acceso a las configuraciones de dispositivos

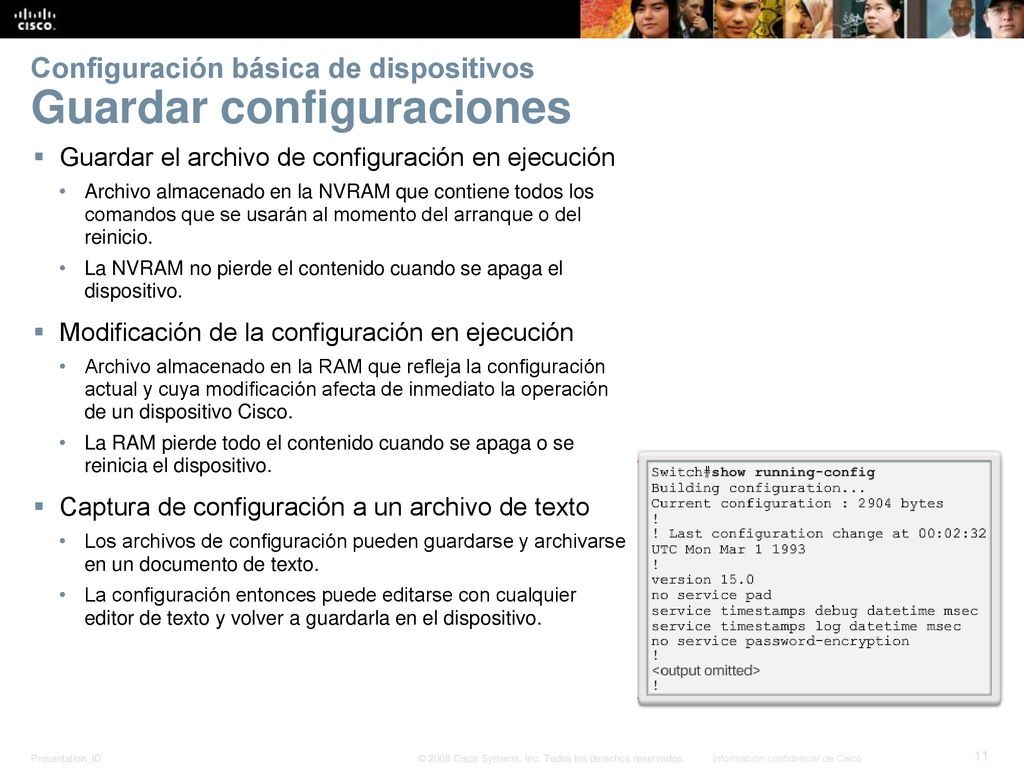

11 Configuración básica de dispositivos Guardar configuraciones
Guardar el archivo de configuración en ejecución Archivo almacenado en la NVRAM que contiene todos los comandos que se usarán al momento del arranque o del reinicio. La NVRAM no pierde el contenido cuando se apaga el dispositivo. Modificación de la configuración en ejecución Archivo almacenado en la RAM que refleja la configuración actual y cuya modificación afecta de inmediato la operación de un dispositivo Cisco. La RAM pierde todo el contenido cuando se apaga o se reinicia el dispositivo. Captura de configuración a un archivo de texto Los archivos de configuración pueden guardarse y archivarse en un documento de texto. La configuración entonces puede editarse con cualquier editor de texto y volver a guardarla en el dispositivo. 2.2 – Configuración básica de dispositivos 2.2.3 – Guardar configuraciones

12 2.3 Esquemas de direcciones
Cisco Networking Academy Program Introducción a Networks v6.0 Capítulo 2: Configuración de un sistema operativo de red

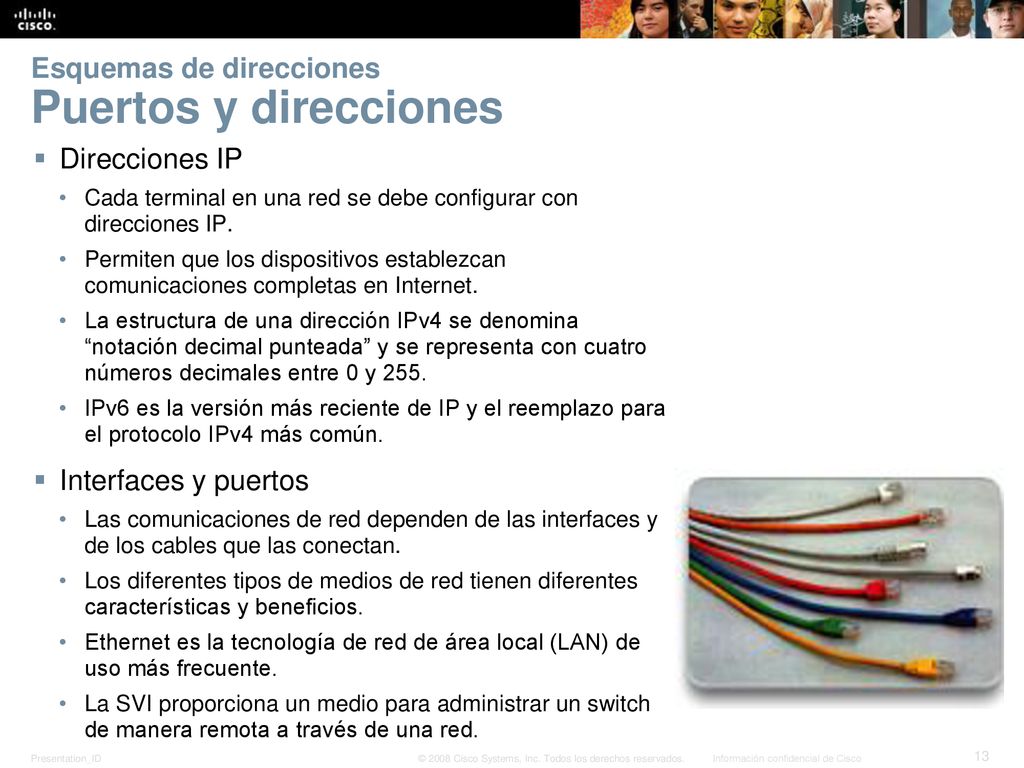

13 Esquemas de direcciones Puertos y direcciones
Direcciones IP Cada terminal en una red se debe configurar con direcciones IP. Permiten que los dispositivos establezcan comunicaciones completas en Internet. La estructura de una dirección IPv4 se denomina “notación decimal punteada” y se representa con cuatro números decimales entre 0 y 255. IPv6 es la versión más reciente de IP y el reemplazo para el protocolo IPv4 más común. Interfaces y puertos Las comunicaciones de red dependen de las interfaces y de los cables que las conectan. Los diferentes tipos de medios de red tienen diferentes características y beneficios. Ethernet es la tecnología de red de área local (LAN) de uso más frecuente. La SVI proporciona un medio para administrar un switch de manera remota a través de una red. 2.3 – Esquemas de direcciones 2.3.1 – Puertos y direcciones

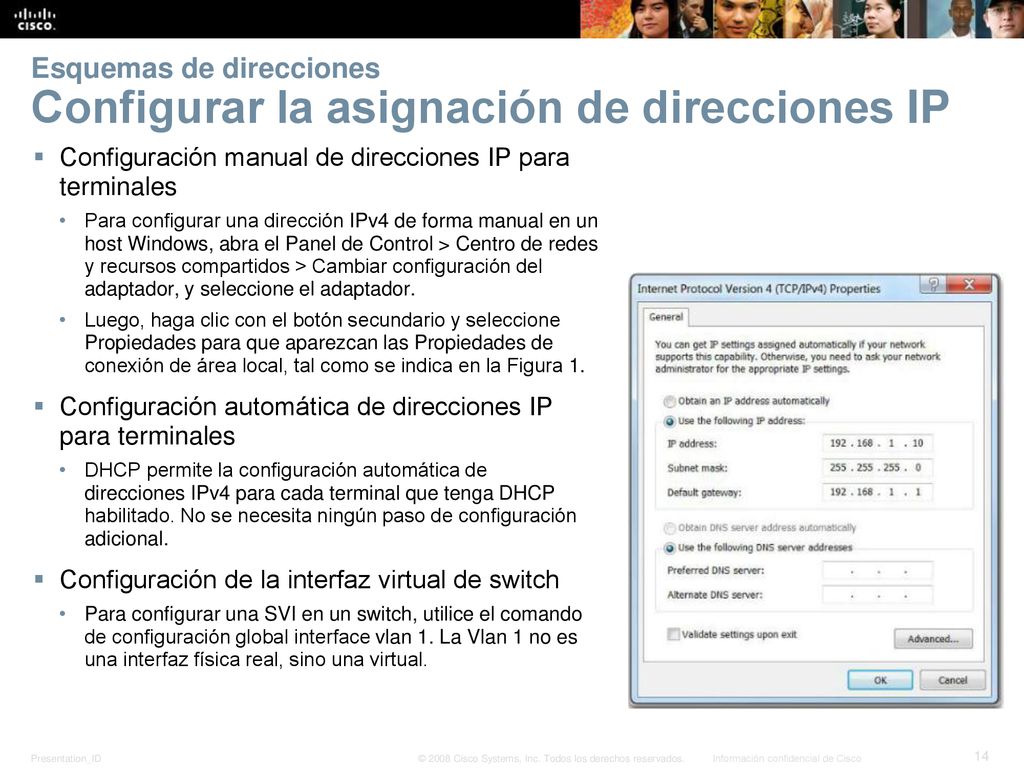

14 Esquemas de direcciones Configurar la asignación de direcciones IP
Configuración manual de direcciones IP para terminales Para configurar una dirección IPv4 de forma manual en un host Windows, abra el Panel de Control > Centro de redes y recursos compartidos > Cambiar configuración del adaptador, y seleccione el adaptador. Luego, haga clic con el botón secundario y seleccione Propiedades para que aparezcan las Propiedades de conexión de área local, tal como se indica en la Figura 1. Configuración automática de direcciones IP para terminales DHCP permite la configuración automática de direcciones IPv4 para cada terminal que tenga DHCP habilitado. No se necesita ningún paso de configuración adicional. Configuración de la interfaz virtual de switch Para configurar una SVI en un switch, utilice el comando de configuración global interface vlan 1. La Vlan 1 no es una interfaz física real, sino una virtual. 2.3 – Esquemas de direcciones 2.3.2 – Configurar la asignación de direcciones IP

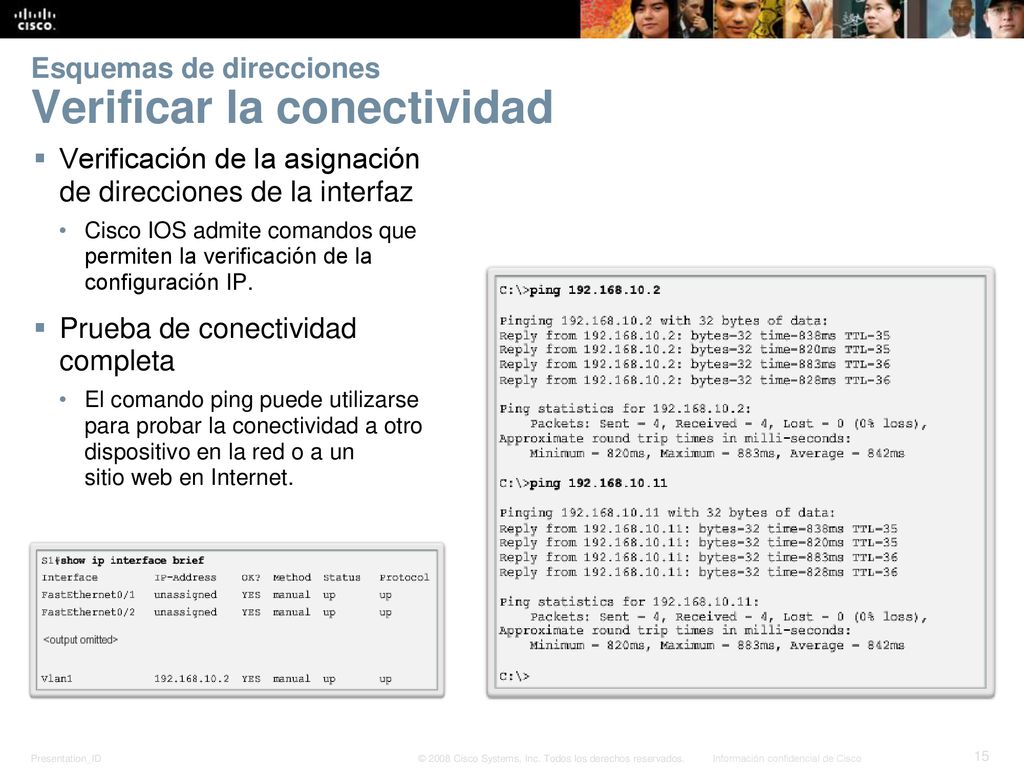

15 Esquemas de direcciones Verificar la conectividad
Verificación de la asignación de direcciones de la interfaz Cisco IOS admite comandos que permiten la verificación de la configuración IP. Prueba de conectividad completa El comando ping puede utilizarse para probar la conectividad a otro dispositivo en la red o a un sitio web en Internet. 2.3 – Esquemas de direcciones 2.3.3 – Verificar la conectividad

16 2.4 Resumen del capítulo Cisco Networking Academy Program
Introducción a Networks v6.0 Capítulo 2: Configuración de un sistema operativo de red

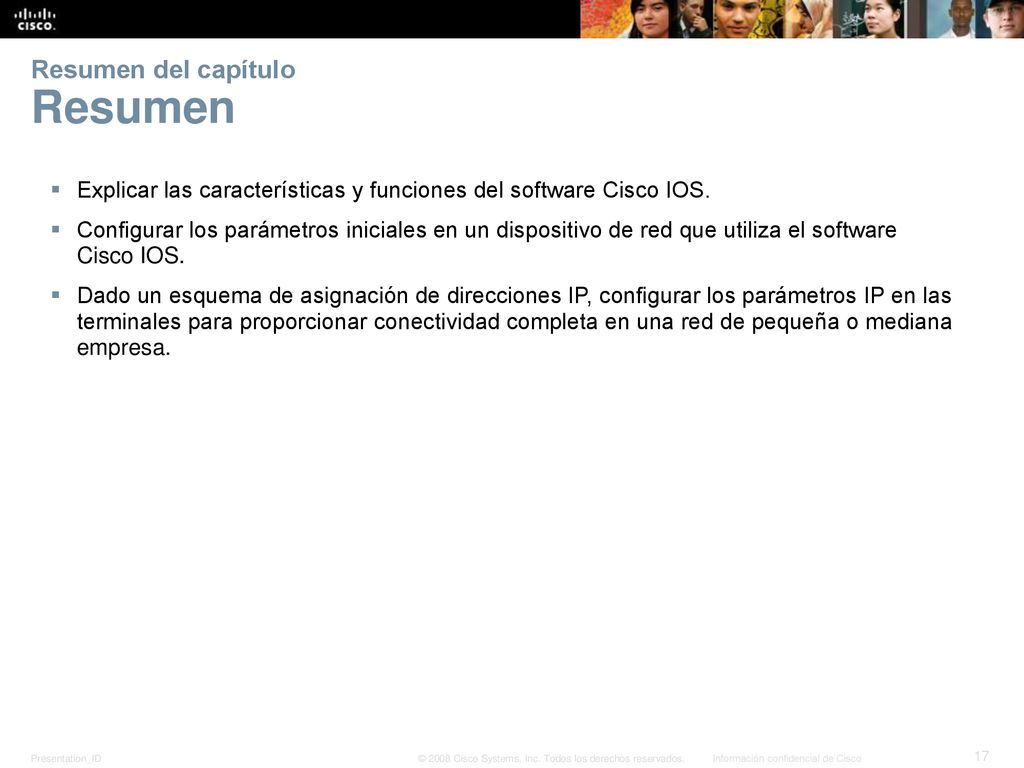

17 Resumen del capítulo Resumen
Explicar las características y funciones del software Cisco IOS. Configurar los parámetros iniciales en un dispositivo de red que utiliza el software Cisco IOS. Dado un esquema de asignación de direcciones IP, configurar los parámetros IP en las terminales para proporcionar conectividad completa en una red de pequeña o mediana empresa. 2.4.1 – Resumen
