1 © 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public1 Configuración y verificación de su red Aspectos básicos de networking: Capítulo 11

2 2© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Objetivos  Definir la función del sistema operativo Internetwork (IOS).  Utilizar los comandos CLI de Cisco para llevar a cabo procesos básicos de configuración y verificación de routers y switches.  Según un esquema de direccionamiento de red determinado, seleccionar los parámetros de direccionamiento apropiados, aplicarlos a un host y verificarlos.  Usar utilidades comunes para verificar la conectividad de red entre hosts.  Usar utilidades comunes para establecer una línea de base de rendimiento relativo para la red.

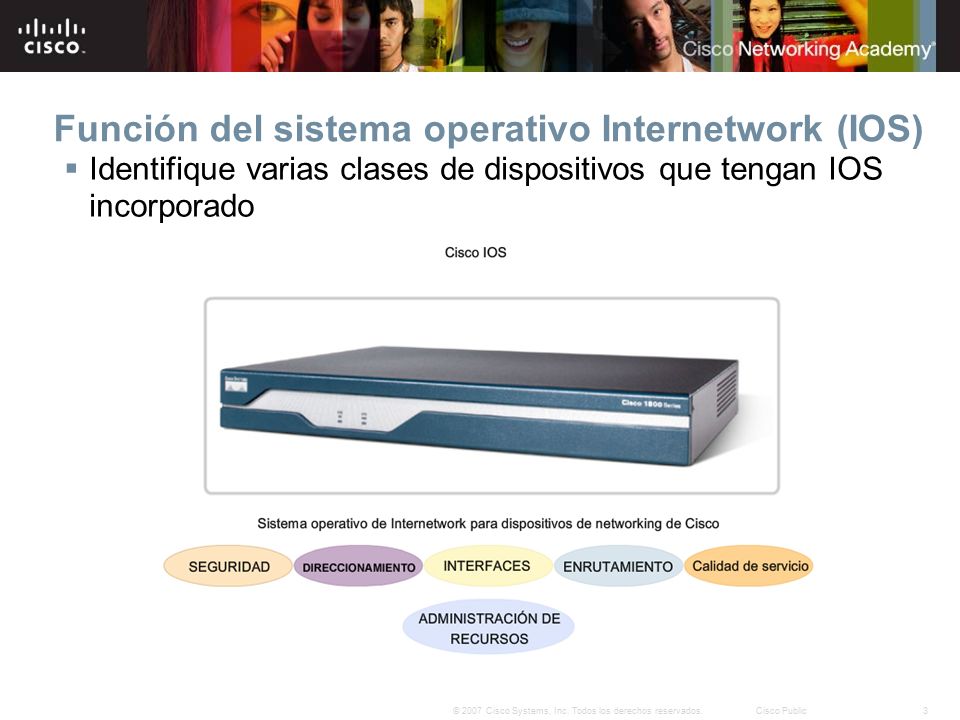

3 3© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Función del sistema operativo Internetwork (IOS)  Identifique varias clases de dispositivos que tengan IOS incorporado

4 4© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Función del sistema operativo Internetwork (IOS)  Defina la función de startup config

5 5© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Función del sistema operativo Internetwork (IOS)  Defina los diferentes modos e identifique los indicadores de modo en la CLI

6 6© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Función del sistema operativo Internetwork (IOS)  Identifique la estructura de comandos básica para los comandos de IOS

7 7© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Función del sistema operativo Internetwork (IOS)  Utilice la CLI para acceder a distintos modos de configuración del IOS en un dispositivo

8 8© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Ejemplo de Red

9 9© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Cómo realizar conexión de Consola:

10 10© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Cómo conectarse al router:

11 11© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Escribes NO, presionas enter y estás dentro:

12 12© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public  enable¡Ingresa al modo de usuario privilegiado  configure Terminal¡Ingresa al modo de configuración global  hostname SANTIAGO¡Asigna el nombre “SANTIAGO” al router¡  no ip domain-lookup¡Desactiva traducción DNS al ingresar comandos errados  enable password cisco¡Ingresa una password en texto claro  enable secret cisco¡Ingresa password cifrada para acceso privilegiado  service password-encryption¡cifra todas las password  banner motd ‘Prohibido el Ingreso’¡Mensaje de advertencia cuando se ingresa al router  line console 0¡Ingresa al modo configuración acceso por consola  password cisco¡configura la password para consola  logging synchronous¡Evita mensajes al ingresar comandos  login¡obliga a ingresar password  line vty 0 4¡Ingresa al modo configuración acceso por Telnet  password class¡configura la password para telnet  logging synchronous¡Evita mensajes al ingresar comandos  login¡obliga a ingresar password  end¡vuelve al modo privilegiado  copy running-config startup-config¡Guarda los cambios desde la RAM a la NVRAM Configuración Básica del Router R1: ¡Comentarios de ayuda

13 13© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Configuración de las interfaces del Router R1:  R1(config)#interface fastethernet 0/0 ¡Ingresa al modo configuración Interface  R1(config-If)# ip address 172.16.32.1 255.255.224.0 ¡Asigna IP y Máscara a la interface  R1(config-If)#no shutdown ¡Activa la interface  R1(config-If)#description Red LAN A ¡Hace una descripción de la conexión  R1(config-If)#exit   R1(config)#interface fastethernet 0/1  R1(config-If)# ip address 172.16.64.1 255.255.224.0  R1(config-If)#no shutdown  R1(config-If)#description Red LAN B  R1(config-If)#exit   R1(config)#interface serial 0/0/0  R1(config-If)# ip address 172.16.96.1 255.255.224.0  R1(config-If)#no shutdown  R1(config-If)#clock rate 128000 ¡Establece sincronismo comunicación¡  R1(config-If)#description Red de enlace con Router 2  R1(config-If)#exit

14 14© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Configuración de Enrutamiento en R1:  Santiago>enable  Santiago#configure terminal  Santiago(config)#ip route 192.168.0.0 255.255.255.0 s0/0/0

15 15© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Con Internet tienes el mundo en tus manos, aprovéchalo:
