1 © 2008 Cisco Systems, Inc. All rights reserved.Cisco ConfidentialPresentation_ID 1 Capítulo 10: DHCP Routing and Switching Essentials

2 Presentation_ID 2 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Capítulo 10 10.0 Introducción 10.1 Protocolo de Confuración Dinámica de Host versión 4 (DHCPv4) 10.2 Protocolo de Configuración Dinámica de Host versión 6 (DHCPv6) 10.3 Resumen.

3 Presentation_ID 3 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Capítulo 10: Objectivos  Describir la operación de DHCPv4 en una red empresarial pequeña a mediana.  Configurar un router como un servidor DHCPv4.  Configurar un router como un cliente DHCPv4.  Realizar pruebas de troubleshoot a una configuración DHCP para IPv4 en una red conmutada.  Explicar la operación DHCPv6.  Configurar DHCPv6 stateless para una empresa pequeña a mediana.  Configure DHCPv6 stateful para una empresa pequeña a mediana.  Realizar pruebas de troubleshoot a la configuración DHCP para IPv6 en una red conmutada.

4 Presentation_ID 4 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Introduction Introducción  Protocolo de configuración dinámica de host (DHCP) es un protocolo de red que proporciona direccionamiento IP automático y otro tipo de información a los clientes: Dirección IP Máscara de subred (IPv4) o longitud de prefijo (IPv6) Dirección de puerta de enlace predeterminada Dirección del servidor DNS.  Disponible tanto para IPv4 como para IPv6.  En este capítulo se analiza la funcionalidad, configuración y solución de problemas de DHCPv4 y DHCPv6.

5 Presentation_ID 5 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation DHCPv4  DHCPv4 utiliza tres diferentes métodos de asignación de direcciones: Asignación Manual - El administrador asigna una dirección IPv4 pre-asignada al cliente, y DHCPv4 comunica sólo esta dirección IPv4 al dispositivo. Asignación automática - DHCPv4 asigna automáticamente una dirección IPv4 estática de forma permanente a un dispositivo, seleccionándolo de un conjunto de direcciones disponibles. No hay arrendamiento. Asignación dinámica - DHCPv4 asigna dinámicamente, o arrienda, una dirección IPv4 de un conjunto de direcciones por un período limitado de tiempo elegido por el servidor, o hasta que el cliente ya no necesita la dirección. Más comúnmente utilizado.

6 Presentation_ID 6 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation DHCPv4

7 Presentation_ID 7 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation Formato del mensaje DHCPv4

8 Presentation_ID 8 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation Mensajes DHCPv4 Discover y Offer

9 Presentation_ID 9 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation Configurando un servidor DHCPv4  Un router Cisco con un software Cisco IOS puede ser configurado para operar como un servidor DHCPv4, los pasos son: 1. Excluir direcciones del pool. 2. Poner un nombre al pool DHCP. 3. Configurar tareas específicas: - definir un rango de direcciones y máscara de subred, - asignar un default gateway, - en forma opcional, asignar dirección del servidor DNS y un nombre de dominio.  Para deshabilitar usar el comando: no service dhcp

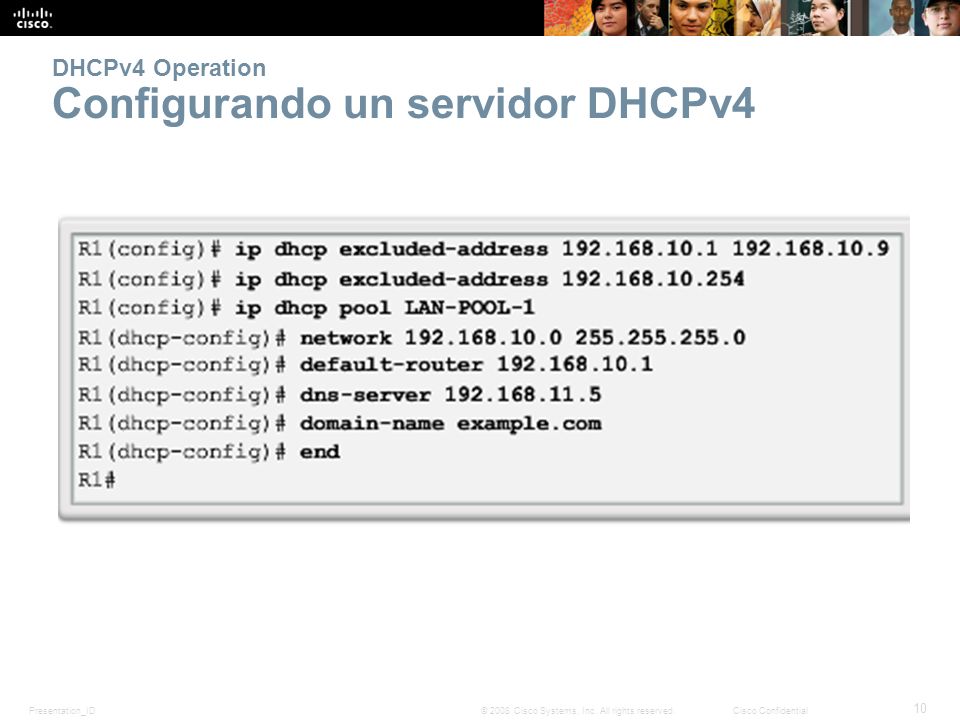

10 Presentation_ID 10 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation Configurando un servidor DHCPv4

11 Presentation_ID 11 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation Verificar la operación del server DHCPv4  Comandos para chequear un servidor DHCP show running-config | section dhcp show ip dhcp binding show ip dhcp server statistics  En el PC: usar el comando ipconfig /all

12 Presentation_ID 12 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential DHCPv4 Operation DHCPv4 Relay  El uso de un ayudante de dirección IP permite a un router reenviar mensajes DHCPv4 hacia el servidor DHCPv4. Actuando como un repetidor.

13 Presentation_ID 13 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Configuring a DHCPv4 client Configurando un Router como cliente DHCPv4

14 Presentation_ID 14 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Troubleshoot DHCPv4 Tareas de Troubleshooting

15 Presentation_ID 15 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Troubleshoot DHCPv4 Verificando la configuración DHCPv4

16 Presentation_ID 16 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Troubleshoot DHCPv4 Debugging DHCPv4

17 Presentation_ID 17 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 Stateless Address Autoconfiguration (SLAAC)  SLAAC es un método con el cual un dispositivo puede obtener una dirección IPv6 global unicast sin los servicios de un servidor DHCP.

18 Presentation_ID 18 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 Operación SLAAC

19 Presentation_ID 19 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 SLAAC y DHCPv6

20 Presentation_ID 20 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 Opción SLAAC

21 Presentation_ID 21 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 Opción Stateless DHCP

22 Presentation_ID 22 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 Opción Stateful DHCP

23 Presentation_ID 23 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential SLAAC and DHCPv6 Operación DHCPv6

24 Presentation_ID 24 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Stateless DHCPv6 Configurando un Router como un servidor Stateless DHCPv6

25 Presentation_ID 25 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Stateless DHCPv6 Configurando un Router como un cliente Stateless DHCPv6  Para verificar la configuración del cliente Stateless DHCP: Show IPv6 interface Debug ipv6 dhcp detail

26 Presentation_ID 26 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Stateful DHCPv6 Configurando un Router como un servidor Stateful DHCPv6

27 Presentation_ID 27 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Stateful DHCPv6 Configurando un Router como un cliente Stateful DHCPv6 Para verificar la configuración del server Stateful DHCPv6: show ipv6 dhcp pool show ipv6 dhcp binding Para verificar la configuración del cliente Stateful DHCPv6: show ipv6 interface

28 Presentation_ID 28 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Stateful DHCPv6 Configurando un Router como un agente repetidor Stateful DHCPv6

29 Presentation_ID 29 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Troubleshooting DHCPv6 Troubleshooting Tasks

30 Presentation_ID 30 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Troubleshooting DHCPv6 Verificar la configuración DHCPv6 del router

31 Presentation_ID 31 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Troubleshooting DHCPv6 Debugging DHCPv6

32 Presentation_ID 32 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Capítulo 10: Resumen  Todos los nodos de una red requieren una dirección IP exclusiva para comunicarse con otros dispositivos.  DHCPv4 incluye tres métodos de asignación de direcciones: Asignación Manual Asignación automática Asignación dinámica  Hay dos métodos disponibles para la configuración dinámica de direcciones global unicast de IPv6: Configuración automática de direcciones sin estado (SLAAC) Protocolo de configuración dinámica de host para IPv6 (DHCPv6 Stateful)

33 Presentation_ID 33 © 2008 Cisco Systems, Inc. All rights reserved.Cisco Confidential Capítulo 10: Resumen (cont.)  Las mismas tareas están involucrados en la solución de problemas DHCPv4 y DHCPv6: Resolver conflictos de direcciones Verificar la conectividad física Probar la conectividad usando una dirección IP estática Verificar la configuración de puertos de switch Probar el funcionamiento en la misma subred o VLAN
