1 Ejemplo de confección de una Ficha Técnica Descriptiva
CONSEJERÍA DE ECONOMÍA E INFRAESTRUCTURAS Dirección General de Industria, Energía y Minas Fondo Europeo de Desarrollo Regional Una manera de hacer Europa Ejemplo de confección de una Ficha Técnica Descriptiva

2 Características esenciales de la instalación:
CONSEJERÍA DE ECONOMÍA E INFRAESTRUCTURAS Dirección General de Industria, Energía y Minas Fondo Europeo de Desarrollo Regional Una manera de hacer Europa Este ejemplo de confección de una Ficha Técnica Descriptiva está formado por ocho tutoriales, cada uno dedicado a un apartado de la Ficha Técnica. Para este ejemplo se ha tomado como referencia una instalación con las siguientes características: Características esenciales de la instalación: - Instalación eléctrica de baja tensión perteneciente a establecimiento industrial de nueva ejecución. - Uso/Actividad: Fabricación de piezas moldeadas de caucho. - Potencia instalada: 130 kW. - Potencia a contratar: 85 kW. - Tipo (clasificación según el REBT): Industria en general, sin emplazamientos con clasificación específica. FTD que debe ser confeccionada: FTD de instalaciones eléctricas de baja tensión – Aplicación General (modelo 5625F01). Documentos a adjuntar a la FTD: Proyecto, Certificado de Dirección de Obra, Certificado de instalación de baja tensión y Certificado de inspección inicial. Este primer tutorial está referido a la selección del tipo de Ficha a confeccionar.

3 CONSEJERÍA DE ECONOMÍA E INFRAESTRUCTURAS

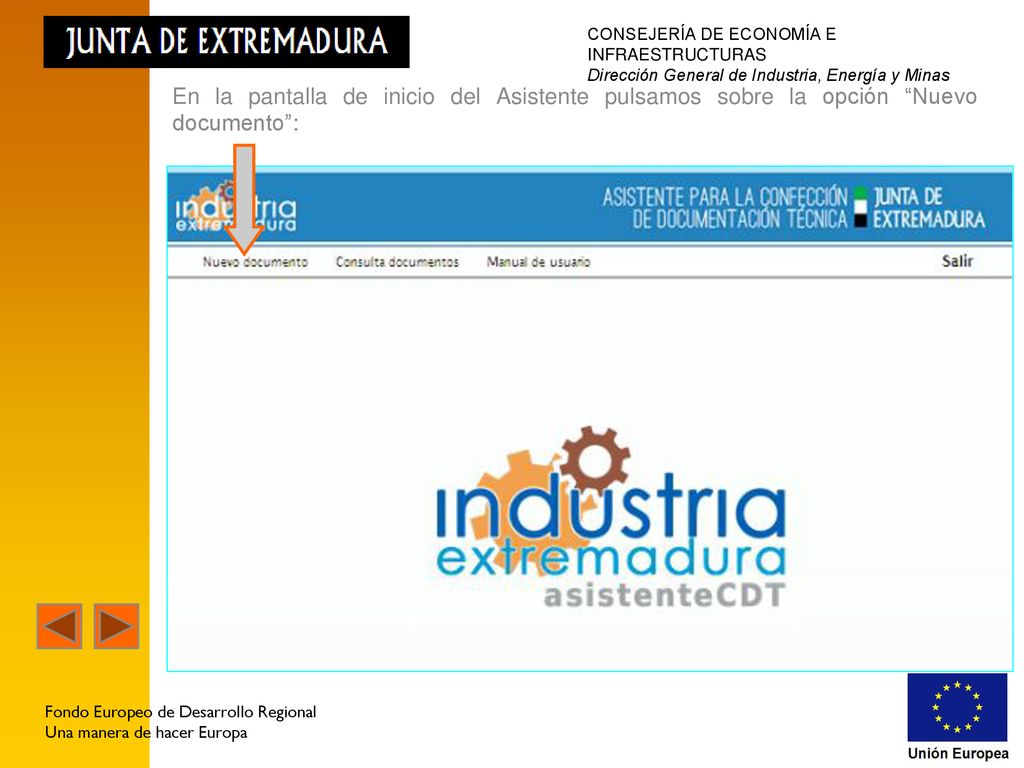

Dirección General de Industria, Energía y Minas Fondo Europeo de Desarrollo Regional Una manera de hacer Europa En la pantalla de inicio del Asistente pulsamos sobre la opción “Nuevo documento”:

4 CONSEJERÍA DE ECONOMÍA E INFRAESTRUCTURAS

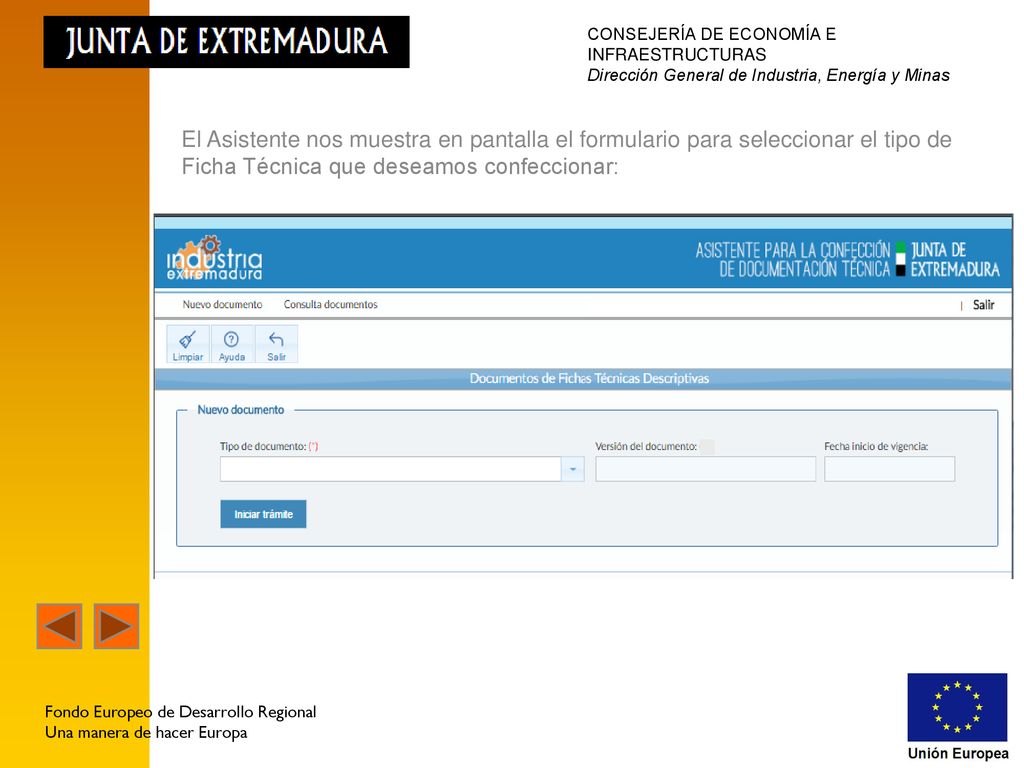

Dirección General de Industria, Energía y Minas Fondo Europeo de Desarrollo Regional Una manera de hacer Europa El Asistente nos muestra en pantalla el formulario para seleccionar el tipo de Ficha Técnica que deseamos confeccionar:

5 CONSEJERÍA DE ECONOMÍA E INFRAESTRUCTURAS

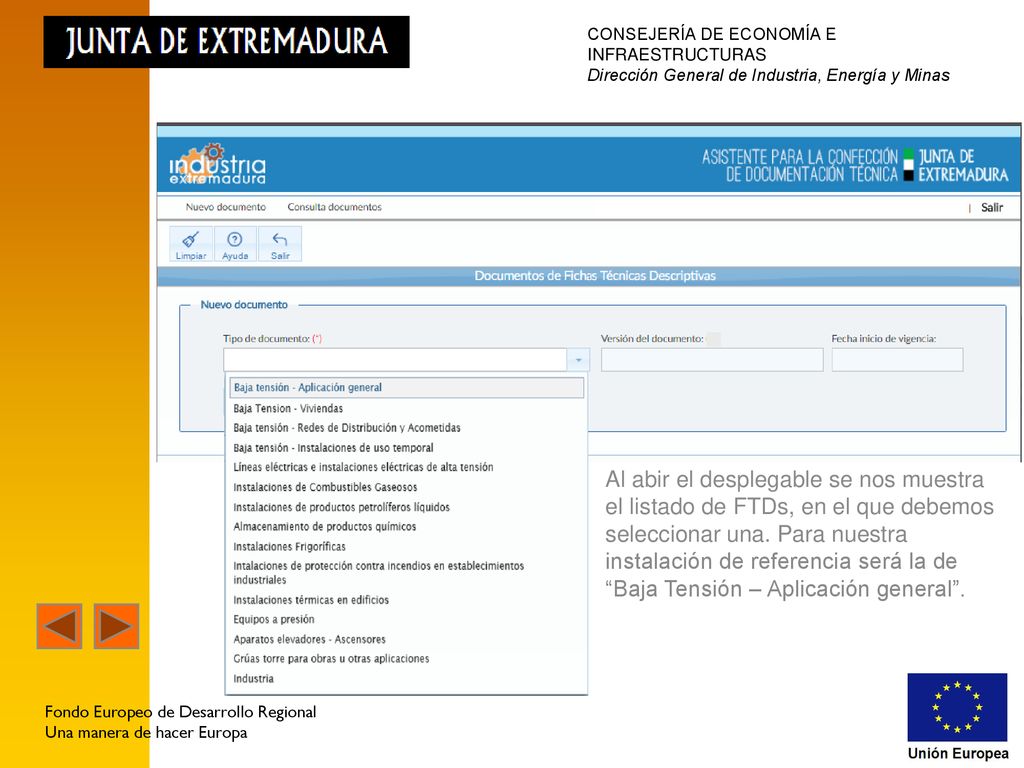

Dirección General de Industria, Energía y Minas Fondo Europeo de Desarrollo Regional Una manera de hacer Europa Al abir el desplegable se nos muestra el listado de FTDs, en el que debemos seleccionar una. Para nuestra instalación de referencia será la de “Baja Tensión – Aplicación general”.

6 Una vez realizada la selección pulsamos en

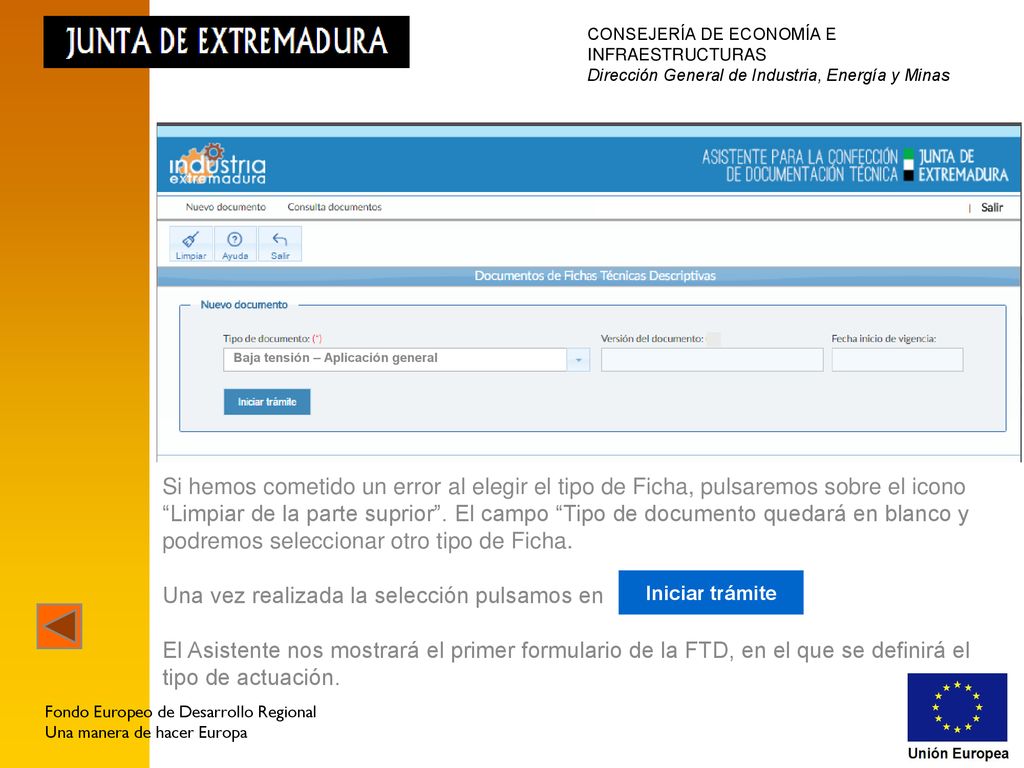

CONSEJERÍA DE ECONOMÍA E INFRAESTRUCTURAS Dirección General de Industria, Energía y Minas Fondo Europeo de Desarrollo Regional Una manera de hacer Europa Baja tensión – Aplicación general Si hemos cometido un error al elegir el tipo de Ficha, pulsaremos sobre el icono “Limpiar de la parte suprior”. El campo “Tipo de documento quedará en blanco y podremos seleccionar otro tipo de Ficha. Una vez realizada la selección pulsamos en El Asistente nos mostrará el primer formulario de la FTD, en el que se definirá el tipo de actuación. Iniciar trámite
