REACTOR MUTADOR 104-D REACTORES QUIMICOS INSTITUTO TECNOLOGICO SUPERIOR DE ACAYUCAN INGENIERIA QUIMICA 709 E.

Presentación del tema: "REACTOR MUTADOR 104-D REACTORES QUIMICOS INSTITUTO TECNOLOGICO SUPERIOR DE ACAYUCAN INGENIERIA QUIMICA 709 E."— Transcripción de la presentación:

1 REACTOR MUTADOR 104-D REACTORES QUIMICOS INSTITUTO TECNOLOGICO SUPERIOR DE ACAYUCAN INGENIERIA QUIMICA 709 E

2 INTEGRANTES  AQUINO BARRADAS JAVIER  GONZÁLEZ HERNÁNDEZ JESÚS ALBERTO  HERNÁNDEZ CRUZ JUAN DE DIOS  HERNANDEZ GARCIA OSVALDO  MATÍAS VÁZQUEZ MAYRA DEL CARMEN

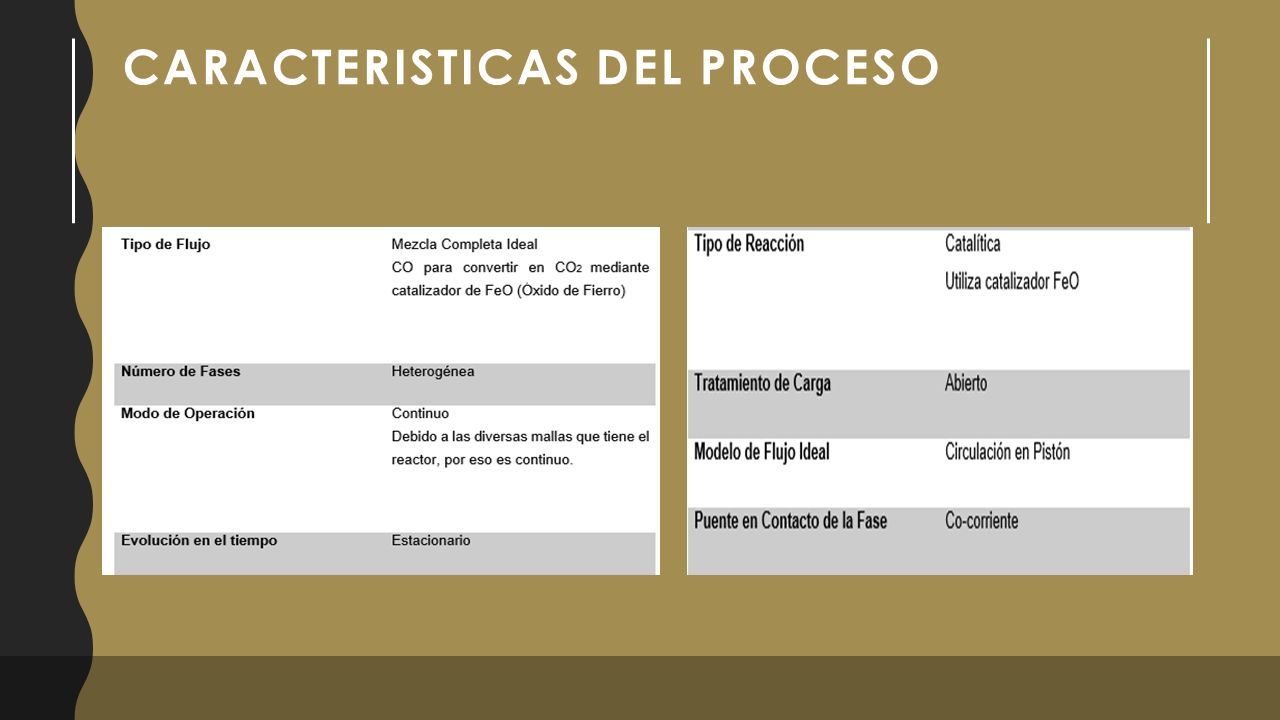

3 CARACTERISTICAS DEL PROCESO

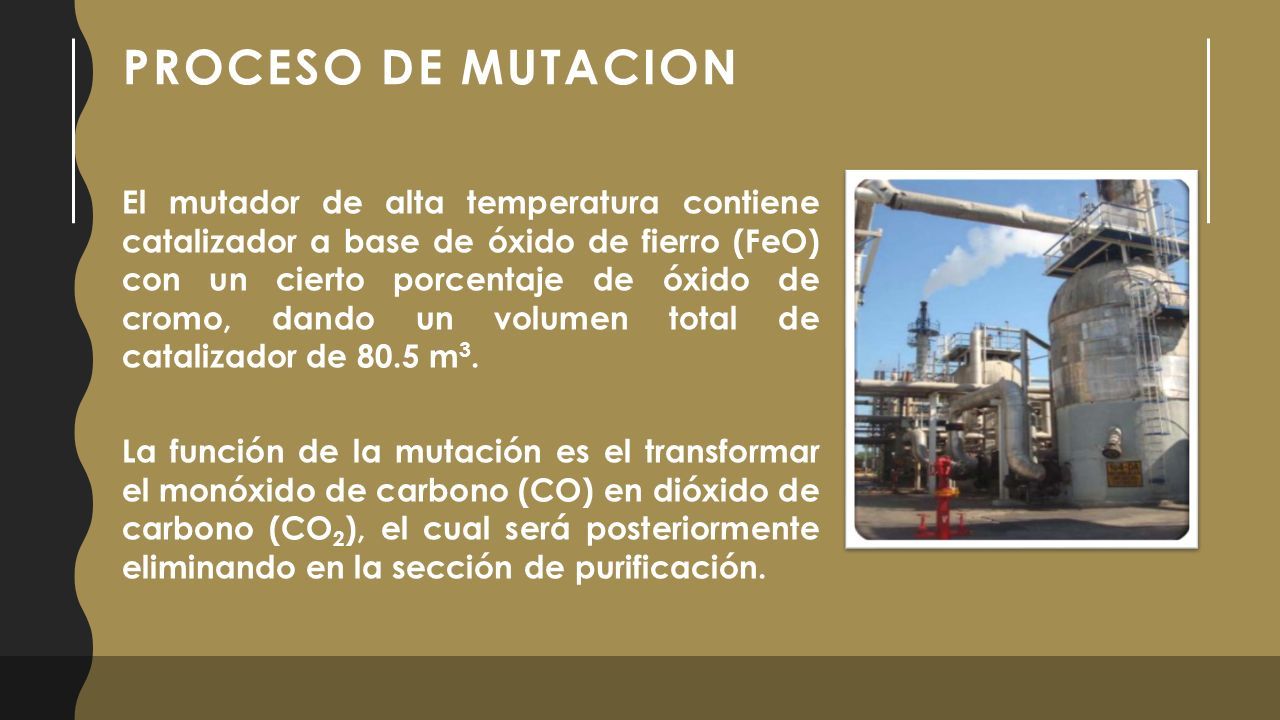

4 PROCESO DE MUTACION El mutador de alta temperatura contiene catalizador a base de óxido de fierro (FeO) con un cierto porcentaje de óxido de cromo, dando un volumen total de catalizador de 80.5 m 3. La función de la mutación es el transformar el monóxido de carbono (CO) en dióxido de carbono (CO 2 ), el cual será posteriormente eliminando en la sección de purificación.

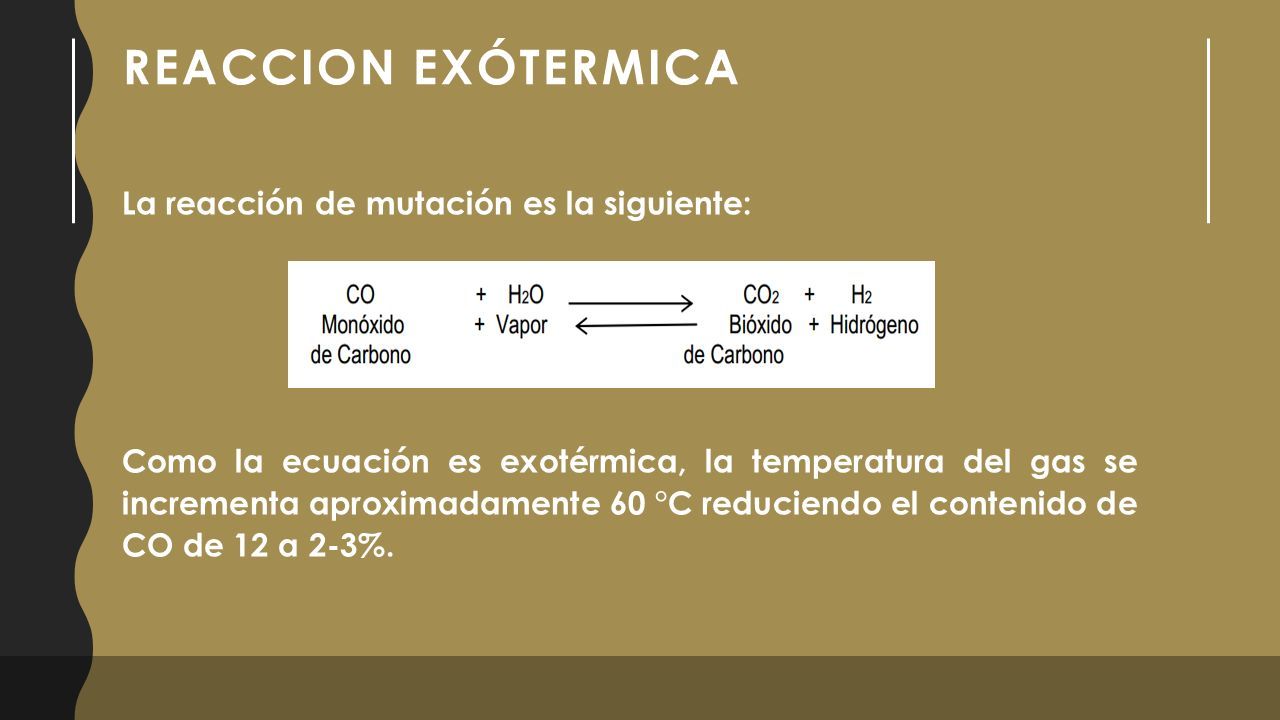

5 REACCION EXÓTERMICA La reacción de mutación es la siguiente: Como la ecuación es exotérmica, la temperatura del gas se incrementa aproximadamente 60 °C reduciendo el contenido de CO de 12 a 2-3%.

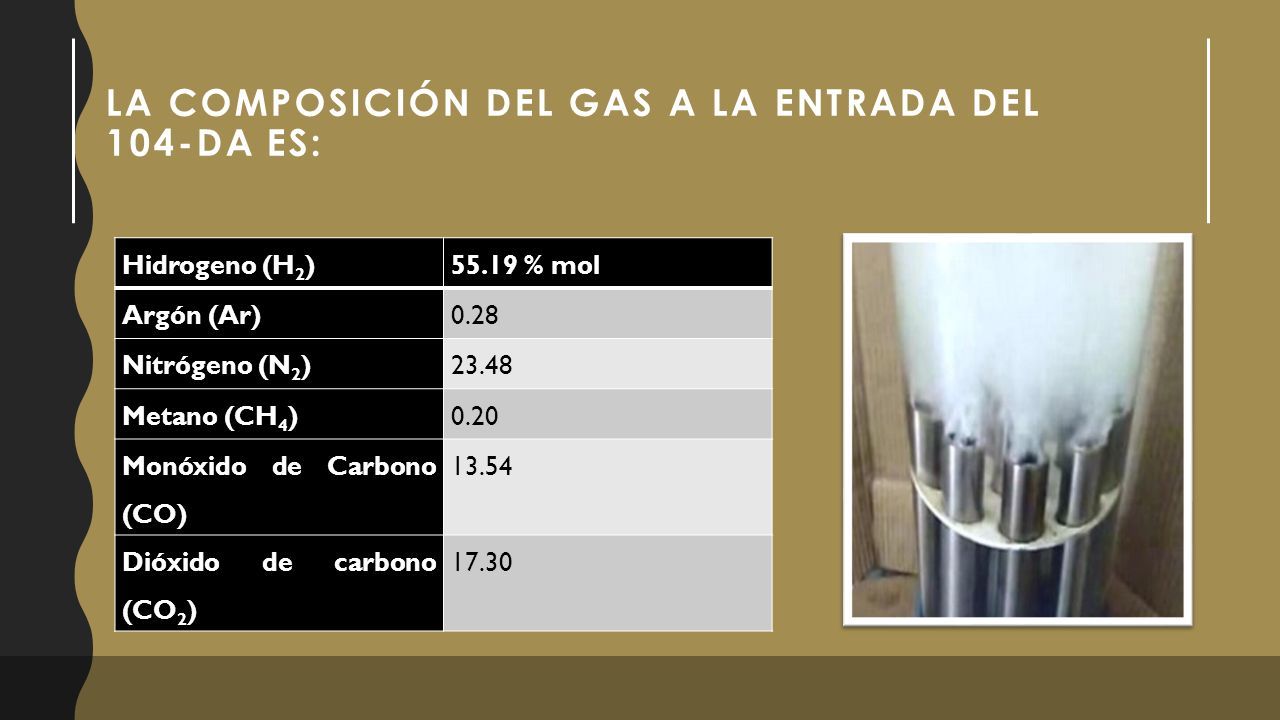

6 LA COMPOSICIÓN DEL GAS A LA ENTRADA DEL 104-DA ES: Hidrogeno (H 2 )55.19 % mol Argón (Ar)0.28 Nitrógeno (N 2 )23.48 Metano (CH 4 )0.20 Monóxido de Carbono (CO) 13.54 Dióxido de carbono (CO 2 ) 17.30

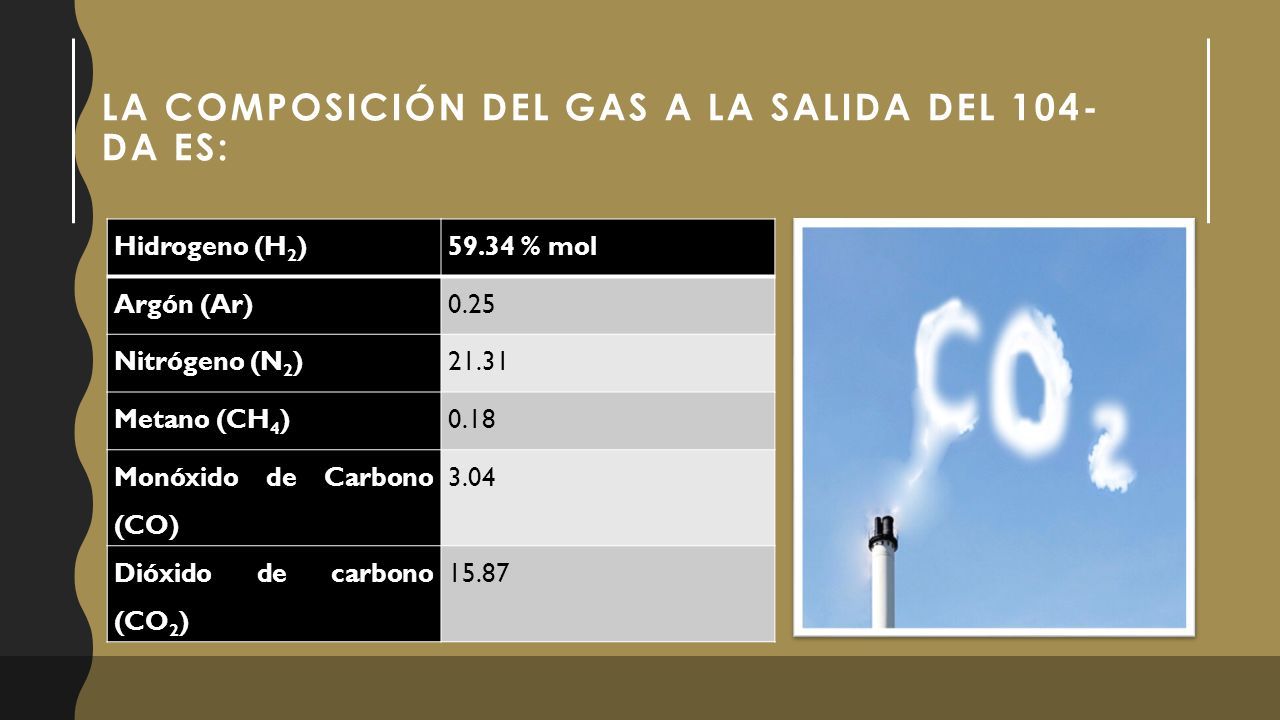

7 LA COMPOSICIÓN DEL GAS A LA SALIDA DEL 104- DA ES: Hidrogeno (H 2 )59.34 % mol Argón (Ar)0.25 Nitrógeno (N 2 )21.31 Metano (CH 4 )0.18 Monóxido de Carbono (CO) 3.04 Dióxido de carbono (CO 2 ) 15.87

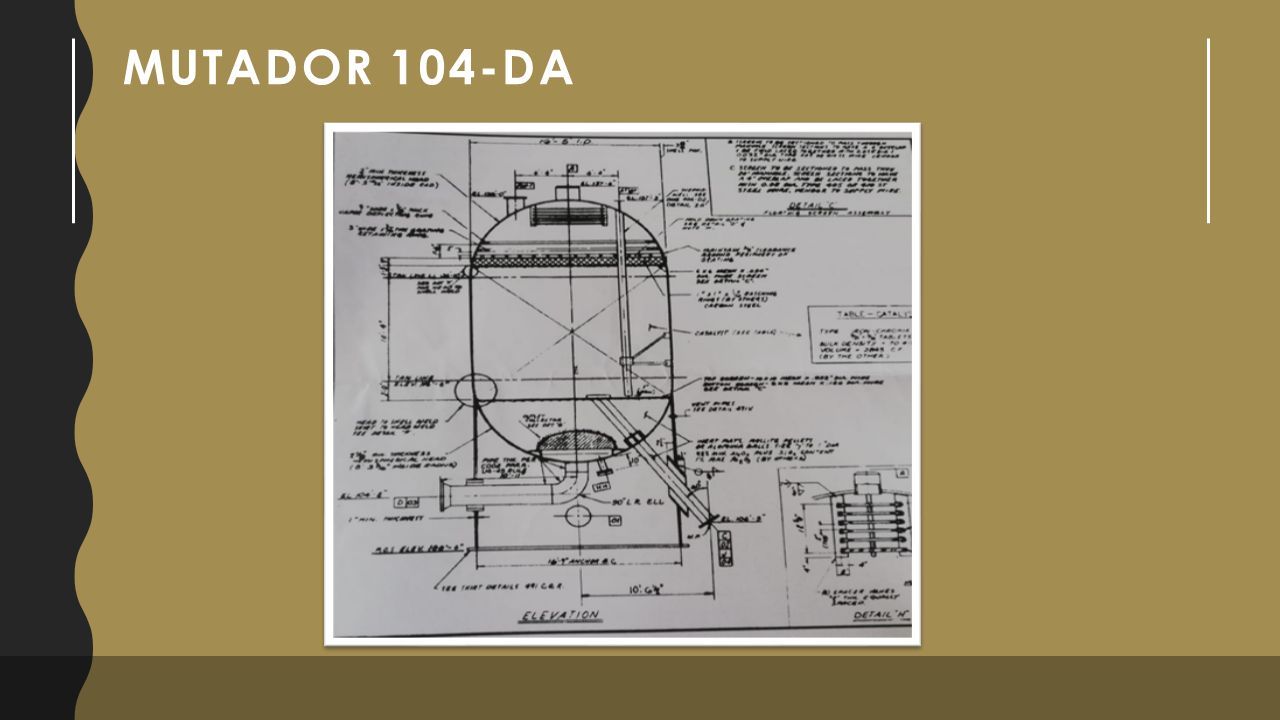

8 MUTADOR 104-DA

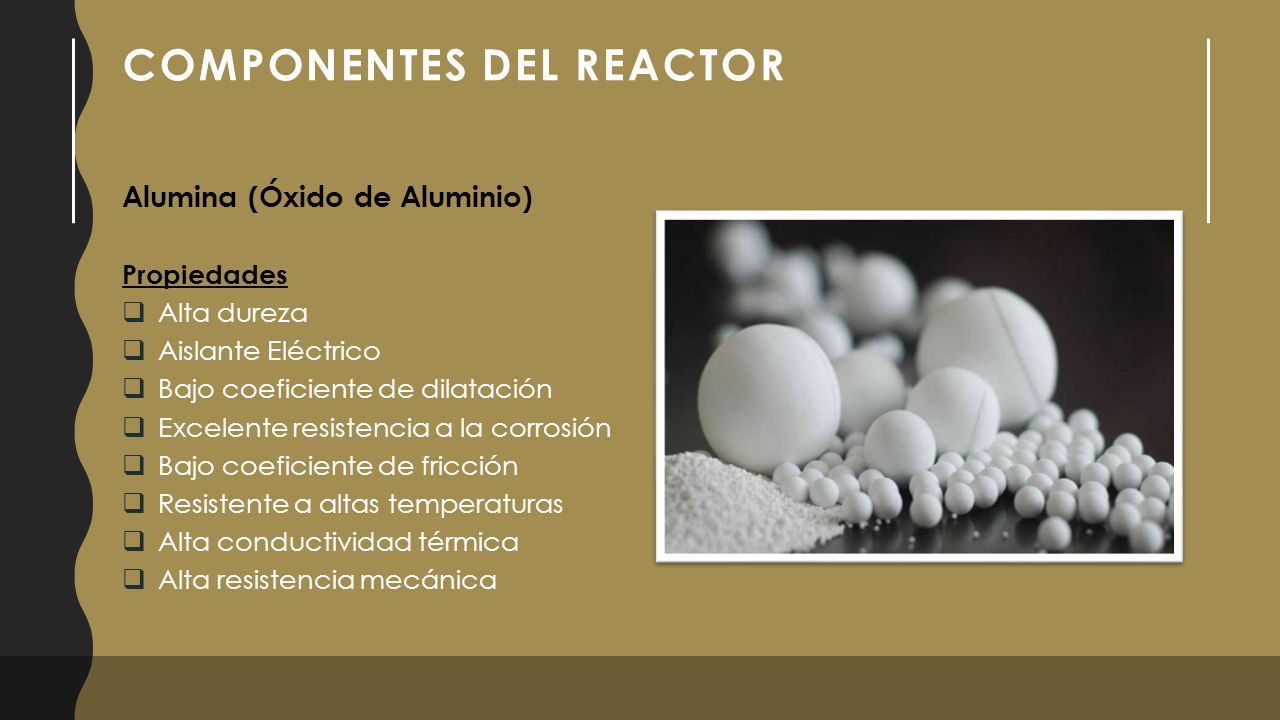

9 COMPONENTES DEL REACTOR Alumina (Óxido de Aluminio) Propiedades  Alta dureza  Aislante Eléctrico  Bajo coeficiente de dilatación  Excelente resistencia a la corrosión  Bajo coeficiente de fricción  Resistente a altas temperaturas  Alta conductividad térmica  Alta resistencia mecánica

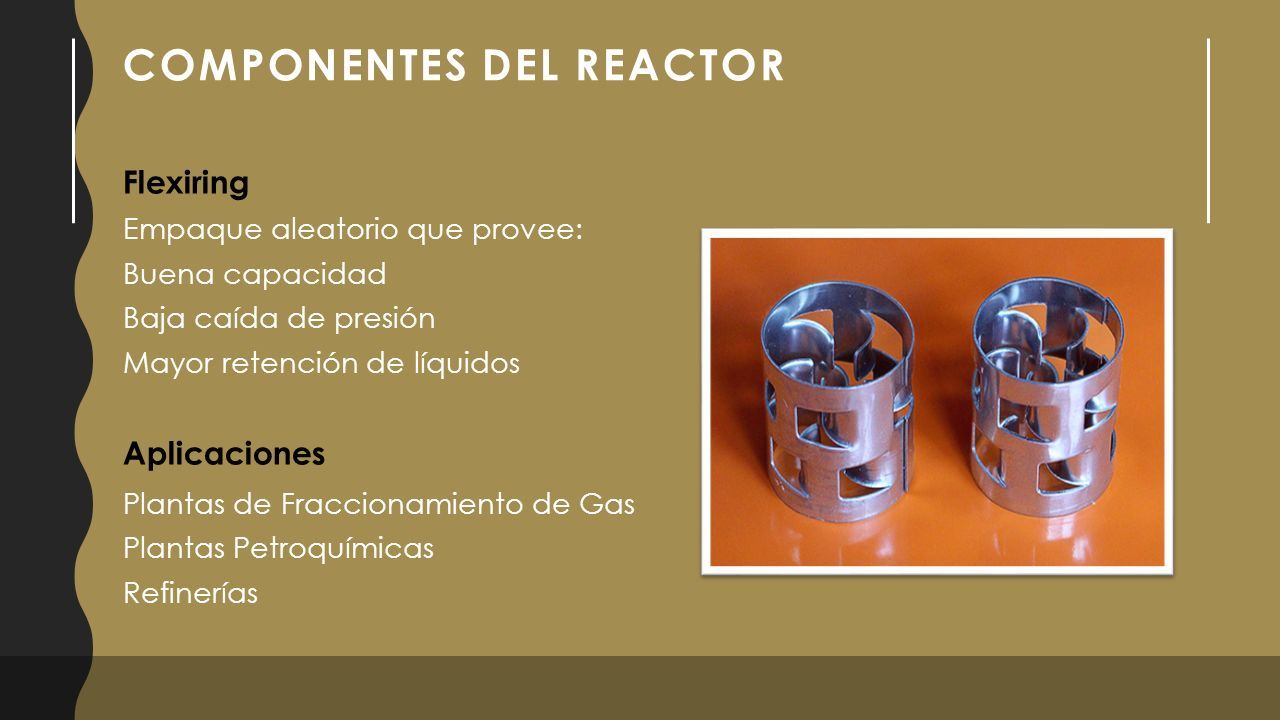

10 COMPONENTES DEL REACTOR Flexiring Empaque aleatorio que provee: Buena capacidad Baja caída de presión Mayor retención de líquidos Aplicaciones Plantas de Fraccionamiento de Gas Plantas Petroquímicas Refinerías

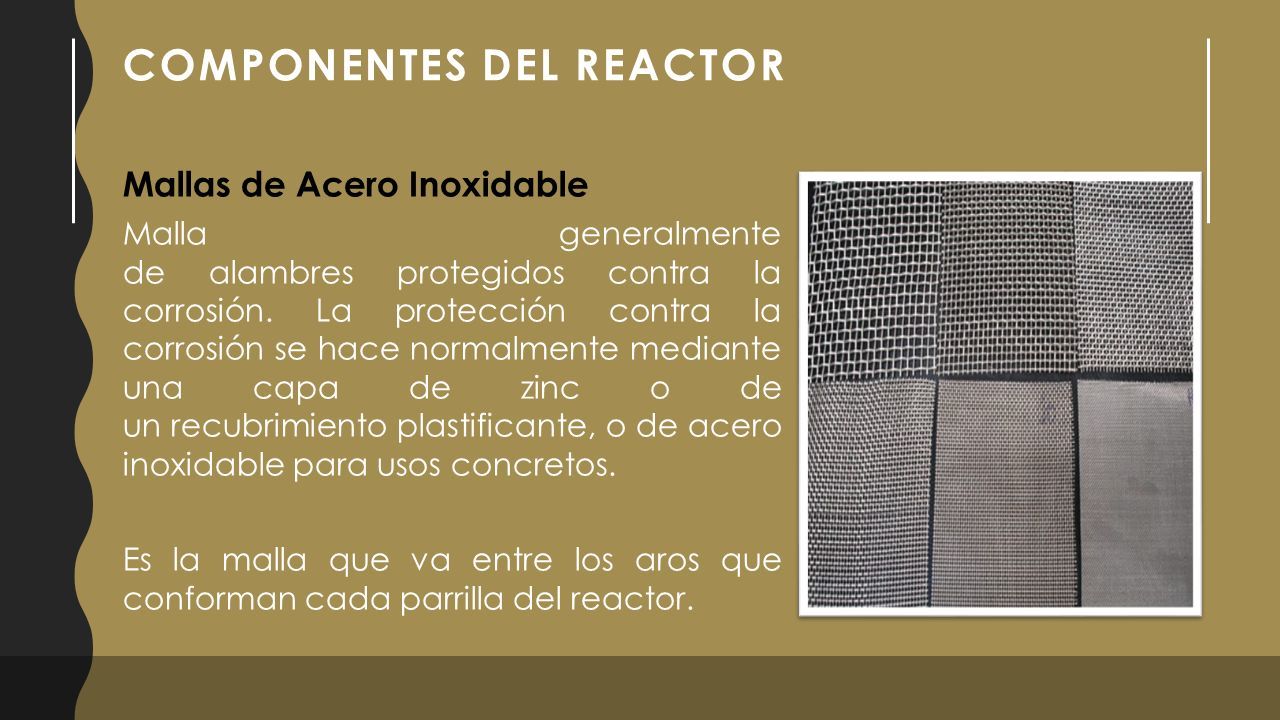

11 COMPONENTES DEL REACTOR Mallas de Acero Inoxidable Malla generalmente de alambres protegidos contra la corrosión. La protección contra la corrosión se hace normalmente mediante una capa de zinc o de un recubrimiento plastificante, o de acero inoxidable para usos concretos. Es la malla que va entre los aros que conforman cada parrilla del reactor.

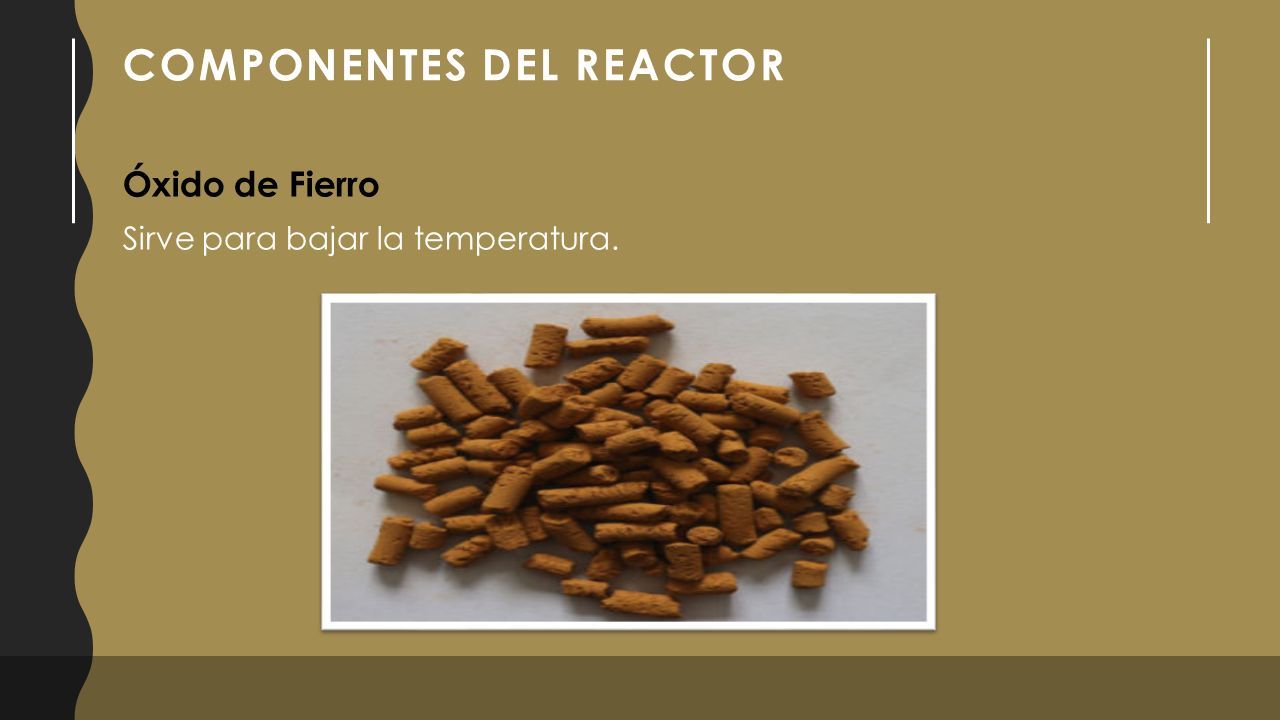

12 COMPONENTES DEL REACTOR Óxido de Fierro Sirve para bajar la temperatura.

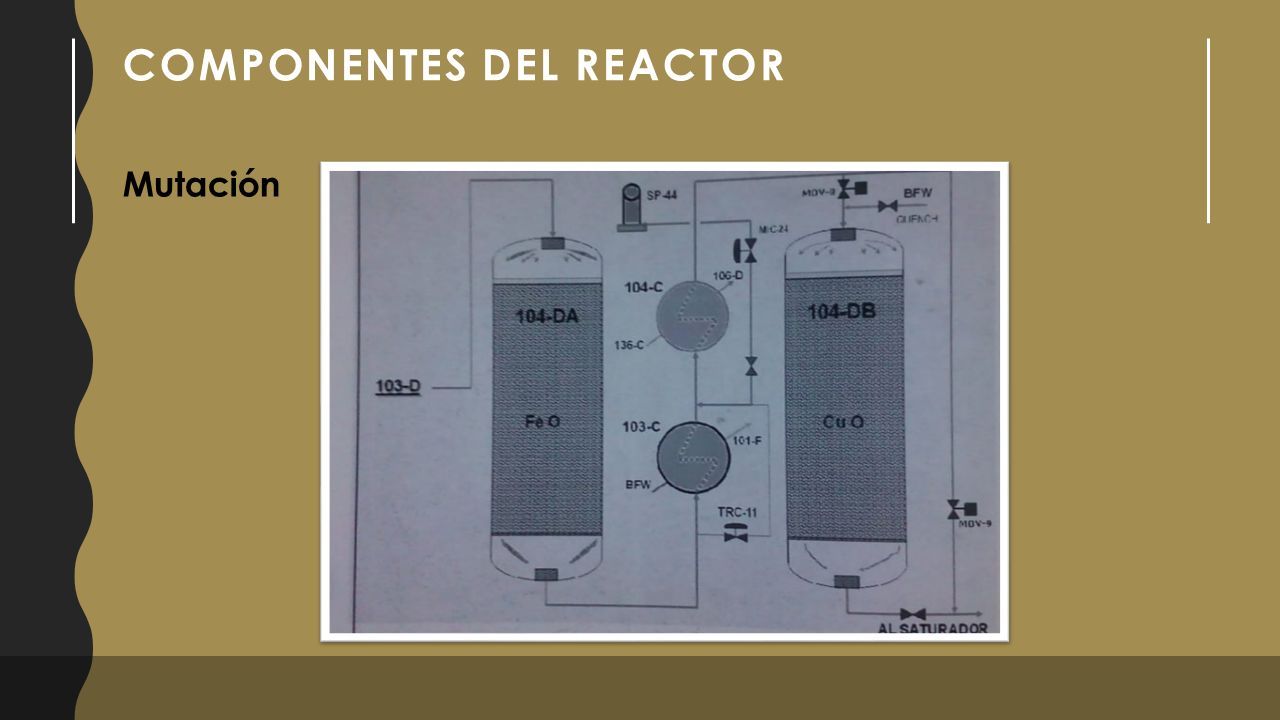

13 COMPONENTES DEL REACTOR Mutación
