Escomesa i instal·lació d’enllaç

Presentación del tema: "Escomesa i instal·lació d’enllaç"— Transcripción de la presentación:

1 Escomesa i instal·lació d’enllaç

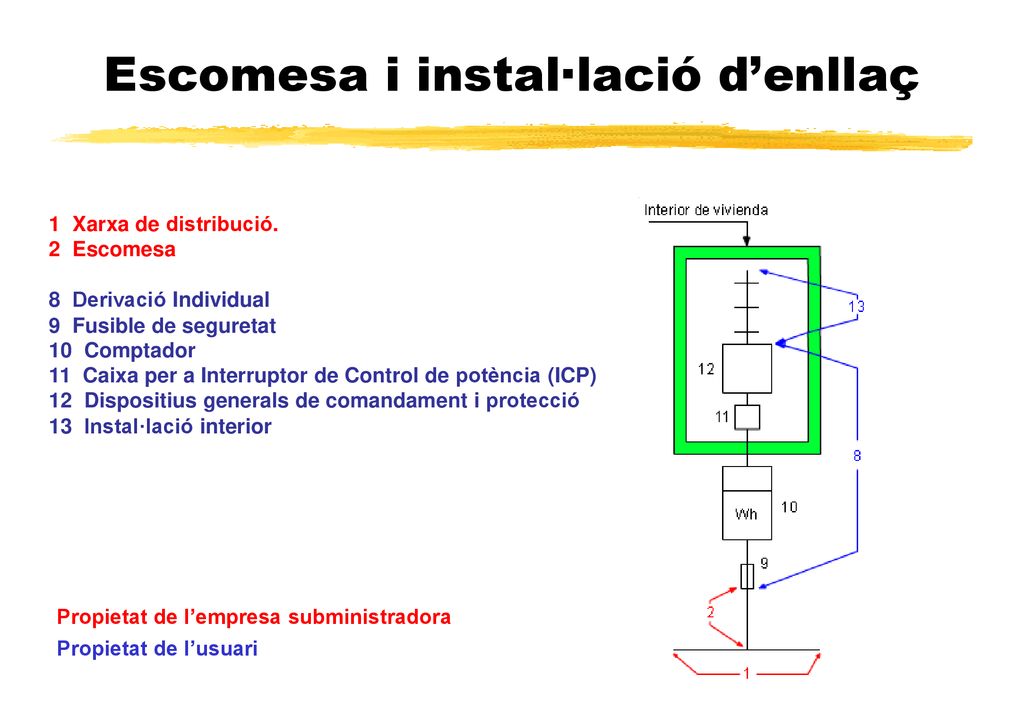

1 Xarxa de distribució. 2 Escomesa 8 Derivació Individual 9 Fusible de seguretat 10 Comptador 11 Caixa per a Interruptor de Control de potència (ICP) 12 Dispositius generals de comandament i protecció 13 Instal·lació interior Propietat de l’empresa subministradora Propietat de l’usuari

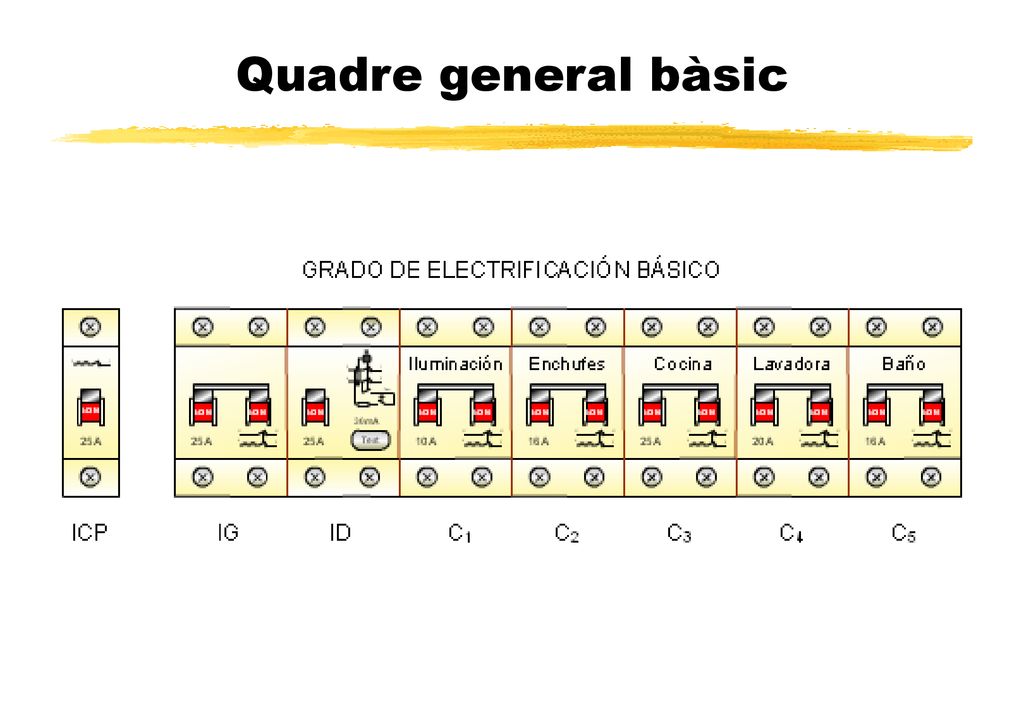

2 Quadre general bàsic

3 Identificació de conductors

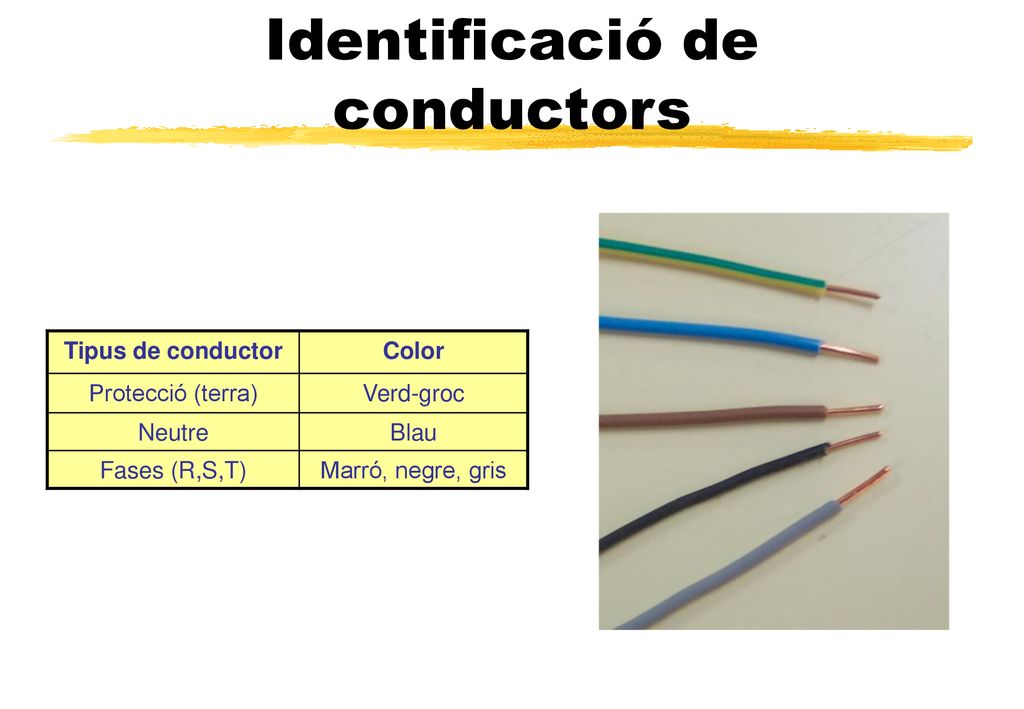

Tipus de conductor Color Protecció (terra) Verd-groc Neutre Blau Fases (R,S,T) Marró, negre, gris

4 Situació de tubs i caixes

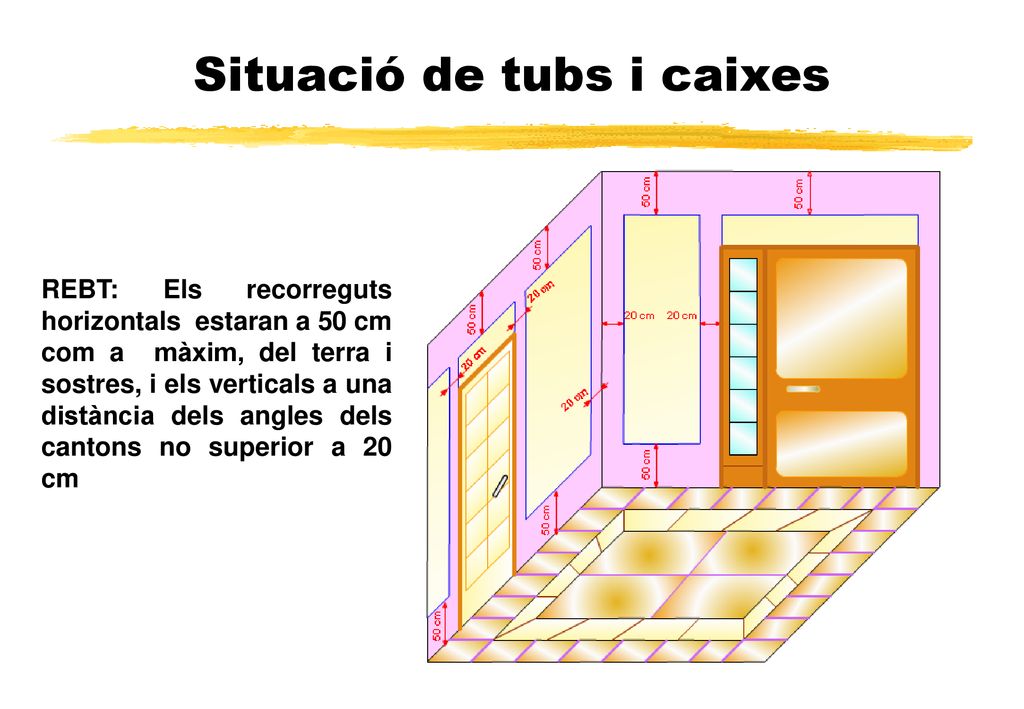

REBT: Els recorreguts horizontals estaran a 50 cm com a màxim, del terra i sostres, i els verticals a una distància dels angles dels cantons no superior a 20 cm

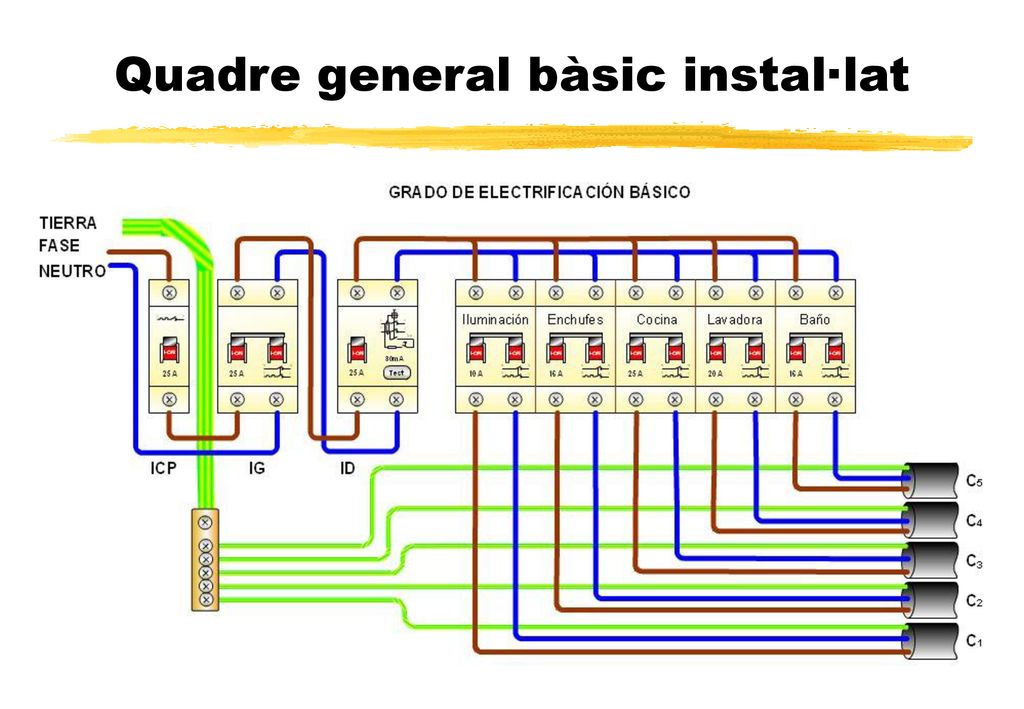

5 Quadre general bàsic instal·lat

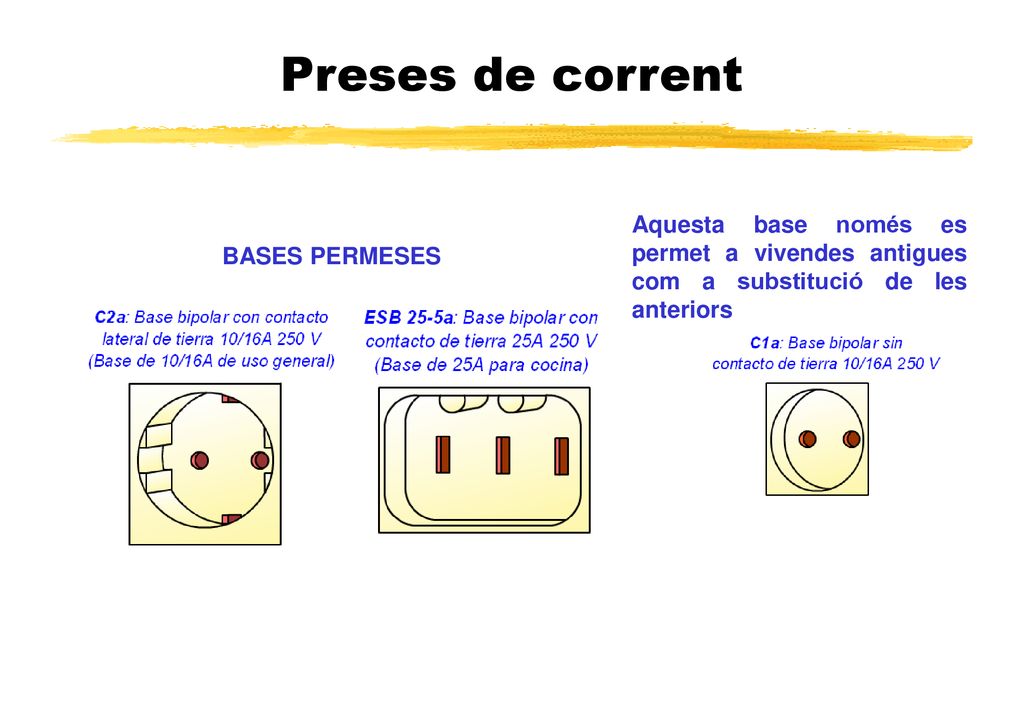

6 Preses de corrent Aquesta base només es permet a vivendes antigues com a substitució de les anteriors BASES PERMESES

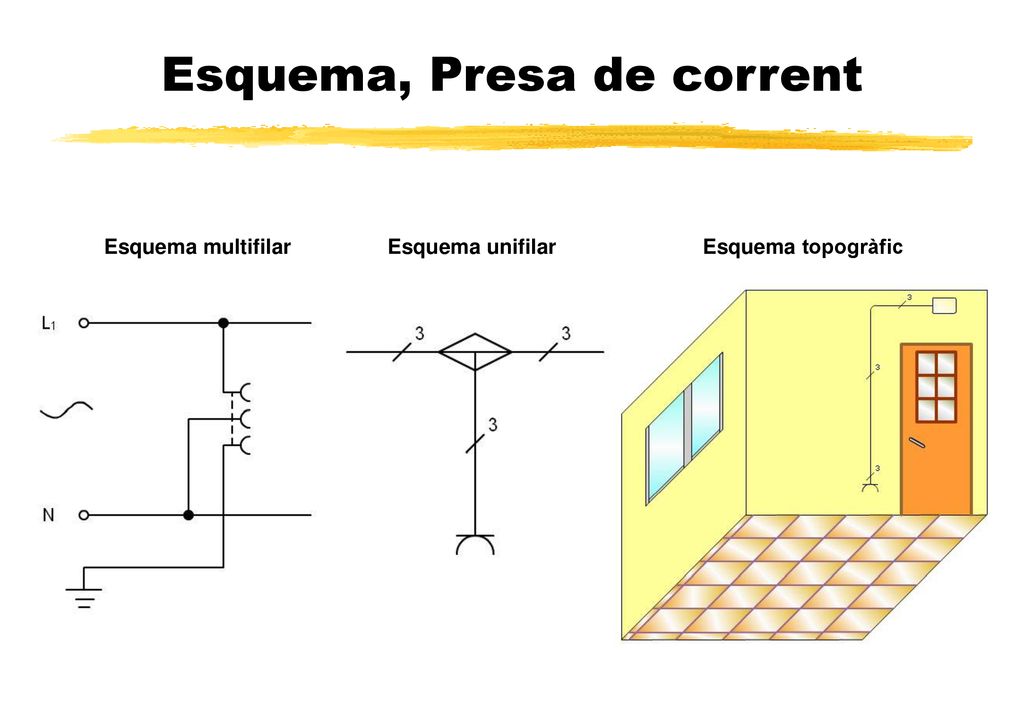

7 Esquema, Presa de corrent
Esquema multifilar Esquema unifilar Esquema topogràfic

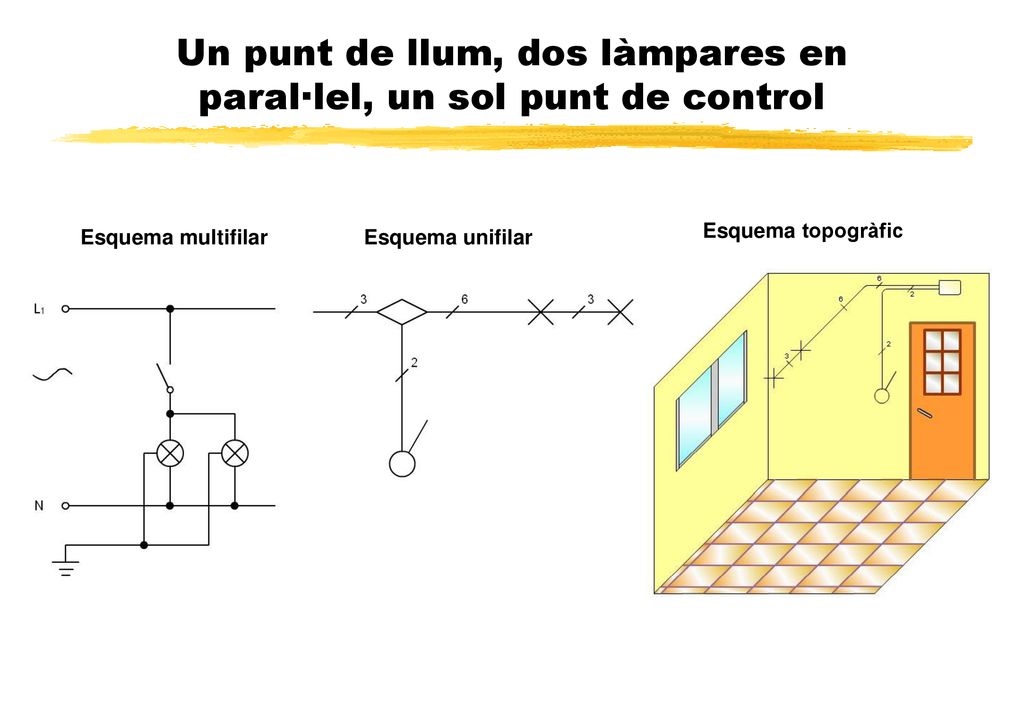

8 Un punt de llum, dos làmpares en paral·lel, un sol punt de control
Esquema topogràfic Esquema multifilar Esquema unifilar

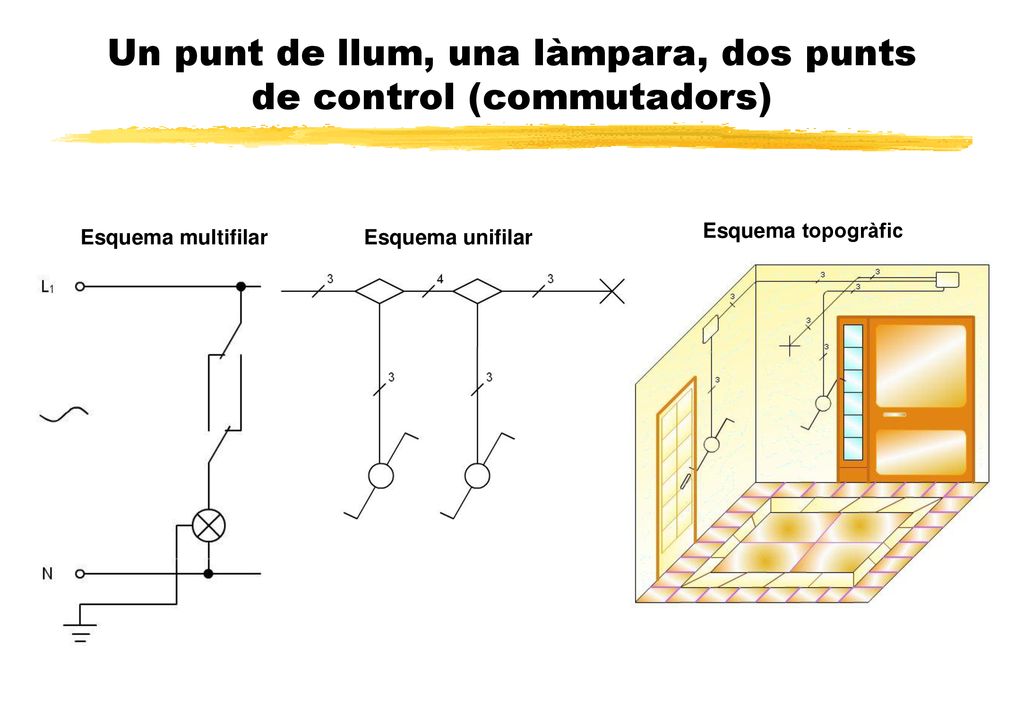

9 Un punt de llum, una làmpara, dos punts de control (commutadors)
Esquema topogràfic Esquema multifilar Esquema unifilar

10 Línies interiors vivenda

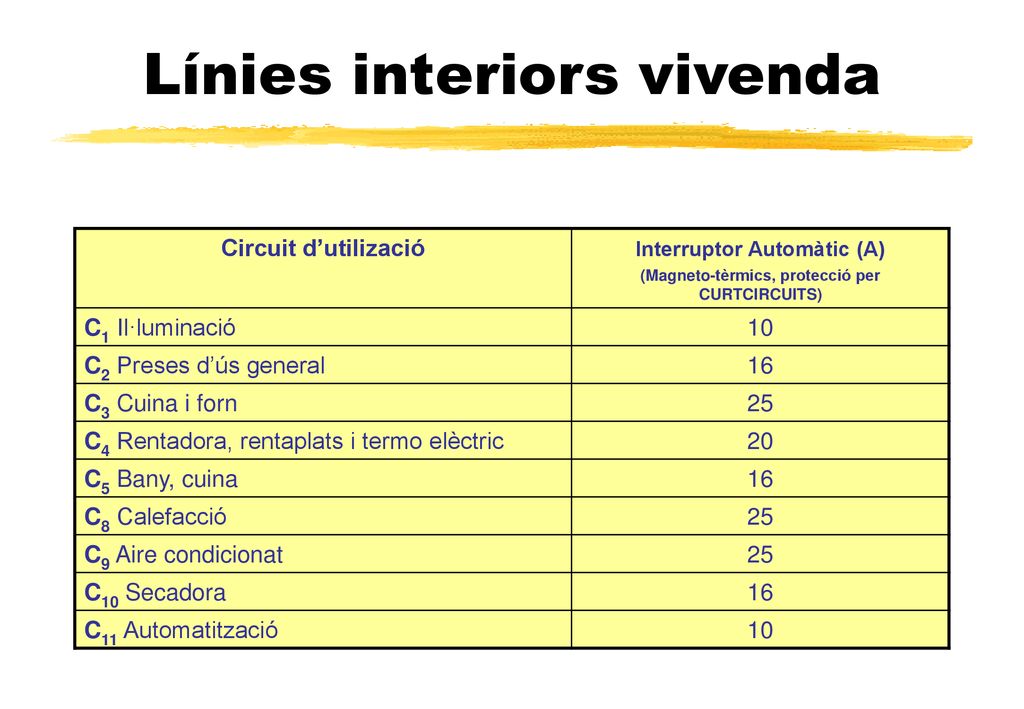

Circuit d’utilizació Interruptor Automàtic (A) (Magneto-tèrmics, protecció per CURTCIRCUITS) C1 Il·luminació 10 C2 Preses d’ús general 16 C3 Cuina i forn 25 C4 Rentadora, rentaplats i termo elèctric 20 C5 Bany, cuina C8 Calefacció C9 Aire condicionat C10 Secadora C11 Automatització

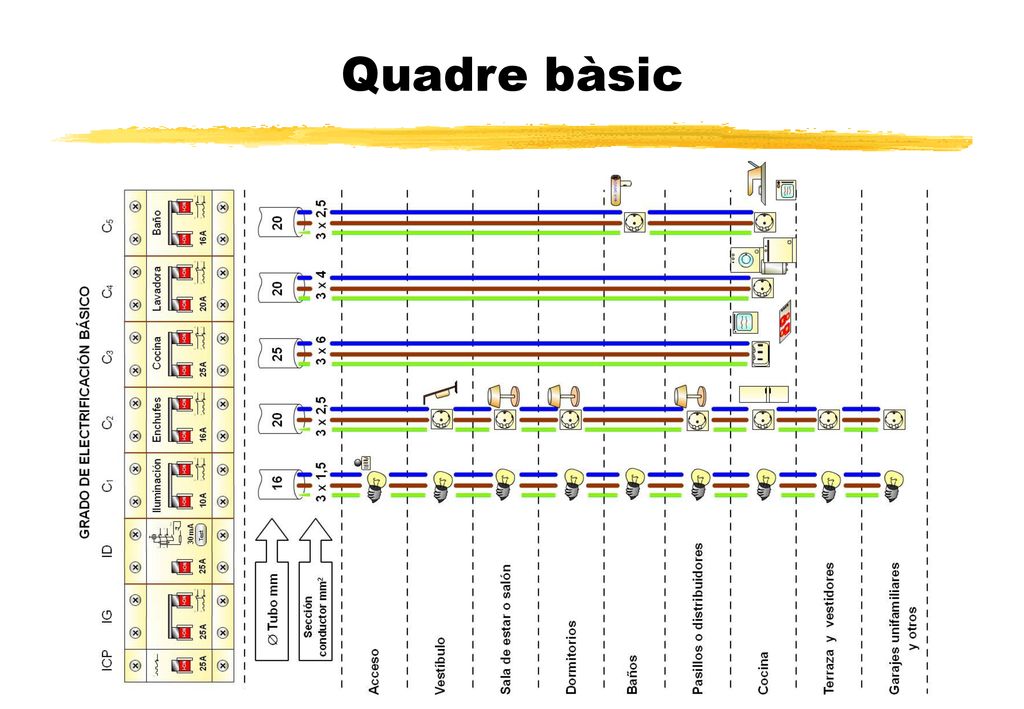

11 Quadre bàsic

12 Possibles accidents: FUGA

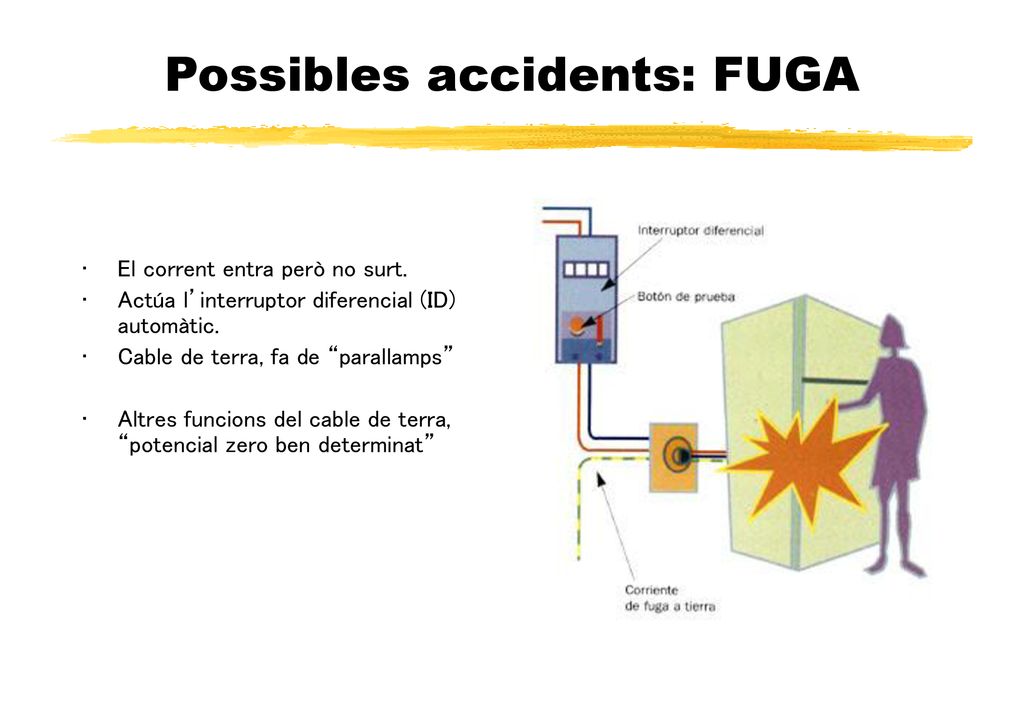

El corrent entra però no surt. Actúa l’interruptor diferencial (ID) automàtic. Cable de terra, fa de “parallamps” Altres funcions del cable de terra, “potencial zero ben determinat”

13 Possibles accidents: Curtcircuit
La R es fa zero. Llei d ‘Ohm, l=V/R I → ∞ Efecte Joule, molta calor, es fonen els conductors, perill d’incendi. Actúen els interruptors magneto-tèrmics automàtics. Actúa el fusible

14 ICP, Interruptor de Control de Potència

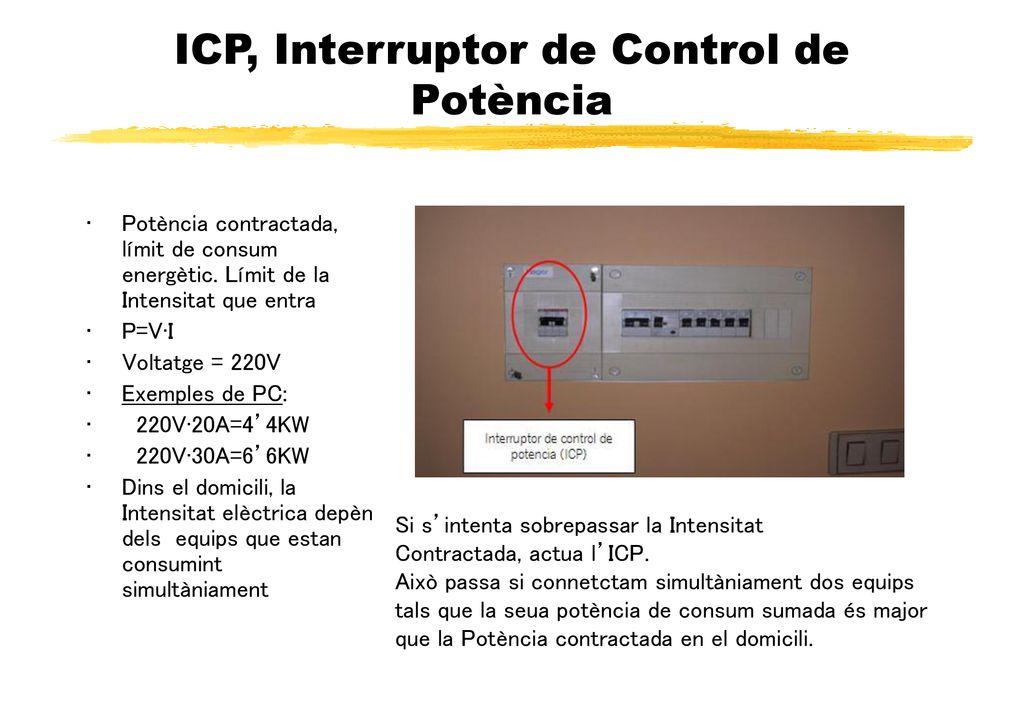

Potència contractada, límit de consum energètic. Límit de la Intensitat que entra P=V·I Voltatge = 220V Exemples de PC: 220V·20A=4’4KW 220V·30A=6’6KW Dins el domicili, la Intensitat elèctrica depèn dels equips que estan consumint simultàniament Si s’intenta sobrepassar la Intensitat Contractada, actua l’ICP. Això passa si connetctam simultàniament dos equips tals que la seua potència de consum sumada és major que la Potència contractada en el domicili.
