EL CIRCUITO ELÉCTRICO.

Presentación del tema: "EL CIRCUITO ELÉCTRICO."— Transcripción de la presentación:

1 EL CIRCUITO ELÉCTRICO

2 ÍNDICE CIRCUITO ELÉCTRICO. MAGNITUDES. CIRCUITOS BÁSICOS. MEDIDAS.
ESQUEMAS. GENERACIÓN DE LA CORRIENTE. TRANSPORTE. ACOMETIDAS. NIVELES DE ELECTRIFICACIÓN. CUADRO DE PROTECCIÓN. ESQUEMAS BÁSICOS DE UNA VIVIENDA.

3 PARTES DE UN CIRCUITO ELÉCTRICO I
FUSIBLE INTERRUPTOR GENERADOR RECEPTOR G LÍNEA

4 PARTES DE UN CIRCUITO ELÉCTRICO II
GENERADOR: Transforma cualquier tipo de energía en energía eléctrica. RECEPTOR: Transforma energía eléctrica en cualquier tipo de energía. LÍNEA: Transporta la corriente eléctrica.

5 PARTES DE UN CIRCUITO ELÉCTRICO III
GENERADOR RECEPTOR LÍNEA BÁSICOS INTERRUPTOR. CONMUTADOR. CRUZAMIENTO. CIRCUITO ELÉCTRICO CONTROL EXPLICAR LA FUNCIÓN DE CADA UNO DE ELLOS. FUSIBLE. INT. DIFERENCIAL (ID) INT CONTROL POTENCIA (ICP) PEQUEÑO INTERRUPTOR AUTOMÁTICO (PIA) PROTECCIÓN

6 CIRCUITOS BÁSICOS: PUNTO DE LUZ

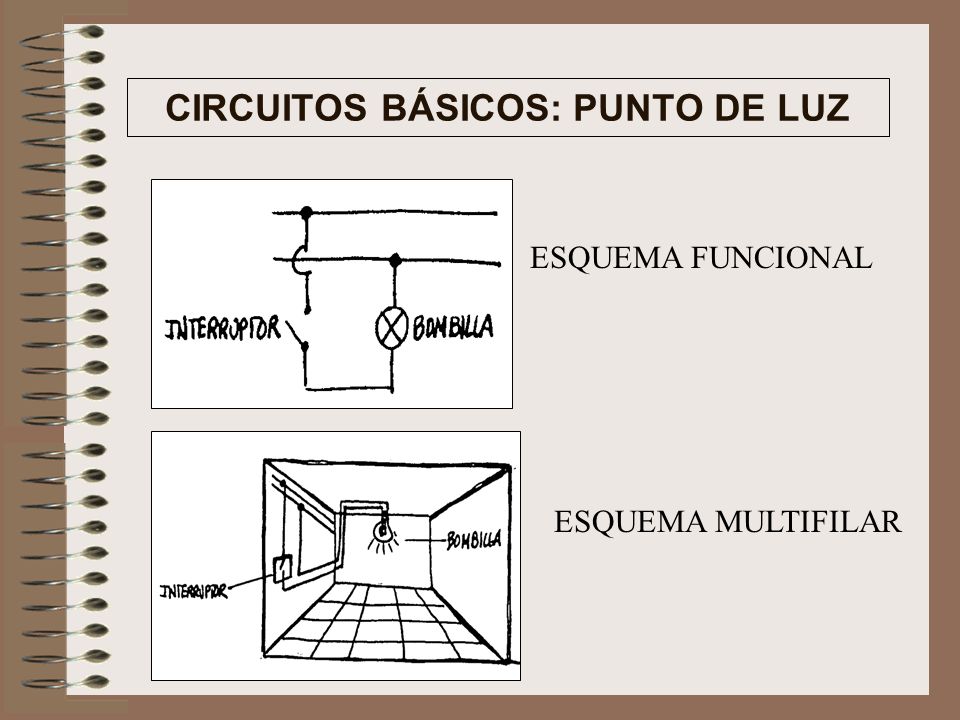

ESQUEMA FUNCIONAL ESQUEMA MULTIFILAR

7 LINTERNA

8 BASE DE ENCHUFE ESQUEMA FUNCIONAL ESQUEMA MULTIFILAR

9 LÁMPARAS EN SERIE

10 LÁMPARAS EN PARALELO

11 DISTRIBUCIÓN ELÉCTRICA

12 INSTALACIÓN DE ENLACE EN UN EDIFICIO

13 NIVEL DE ELECTRIFICACIÓN MÍNIMO

14 ESQUEMA UNIFILAR DE CONJUNTO

15 NIVEL DE ELECTRIFICACIÓN MEDIO

16 NIVEL DE ELECTRIFICACIÓN ELEVADO

17 CUADRO DE MANDO Y PROTECCIÓN DE UNA VIVIENDA
Contador Interruptor de control de potencia ICP Pequeños Interruptores Automáticos PIA Interruptor diferencial

18 CADA CIRCUITO POR SU TUBO

19 PUNTO DE LUZ CONMUTADA DOS PUNTOS FASE FASE BASE DE ENCHUFE NEUTRO

20 ESQUEMA GENERAL ICP ID COCINA BASES E. ALUMBRADO B5.3 B5.1 S5 L5 B5.2
ESTUDIO DORM SALÓN BAÑO PASILLO S5 L5 B5.2 C1 L6 C2

21 Esquemas: Funcional, topográfico y multifilar

22 VOLÚMENES DE PROTECCIÓN

23 CONTACTOS INDIRECTOS
