Grabador de Conteo.

Presentación del tema: "Grabador de Conteo."— Transcripción de la presentación:

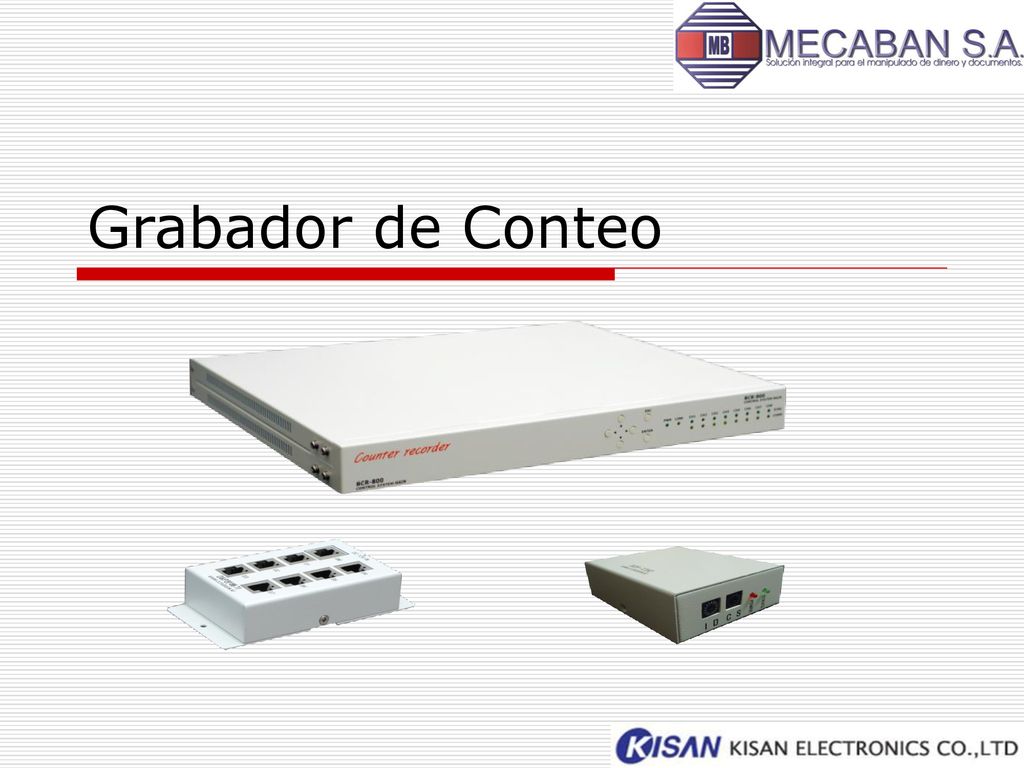

1 Grabador de Conteo

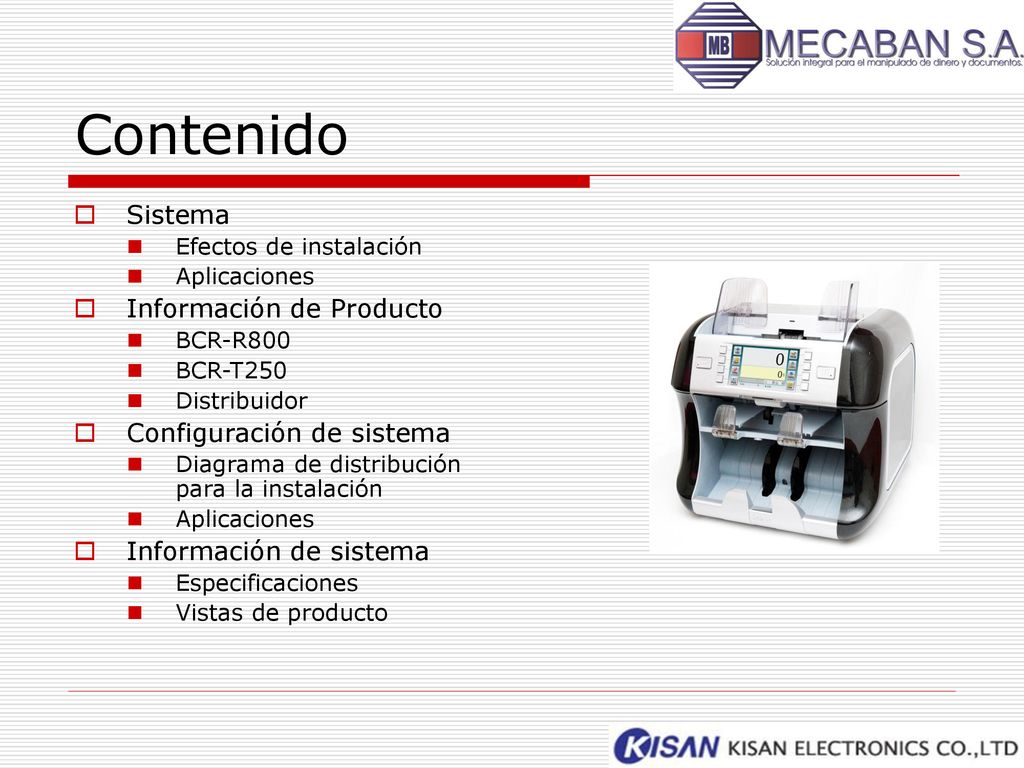

2 Contenido Sistema Información de Producto Configuración de sistema
Efectos de instalación Aplicaciones Información de Producto BCR-R800 BCR-T250 Distribuidor Configuración de sistema Diagrama de distribución para la instalación Información de sistema Especificaciones Vistas de producto

3 Sistema Efectos de instalación
Eficiencia en el trabajo. Reducción inmediata de errores. Eliminación de disputas con clientes. Compatible con sistemas de grabación de imagen instalado. Muestra imagen y datos de conteo al mismo tiempo. AUMENTO DE LA CONFIANZA DEL CLIENTE

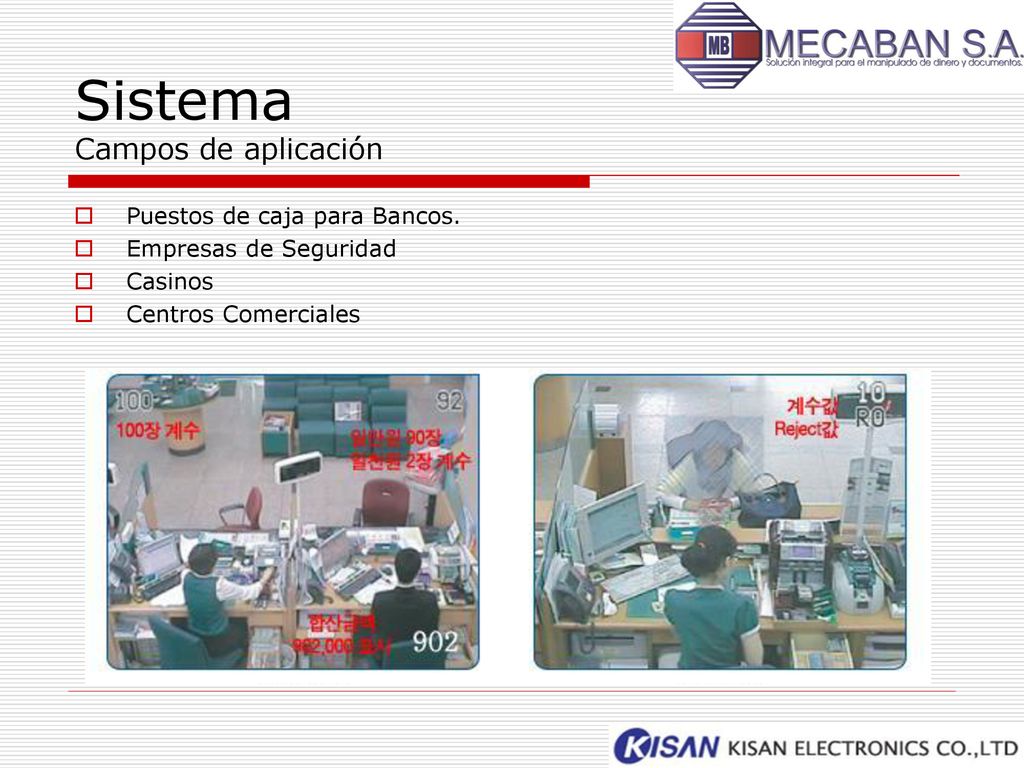

4 Sistema Campos de aplicación
Puestos de caja para Bancos. Empresas de Seguridad Casinos Centros Comerciales

5 Socket of Firmware update

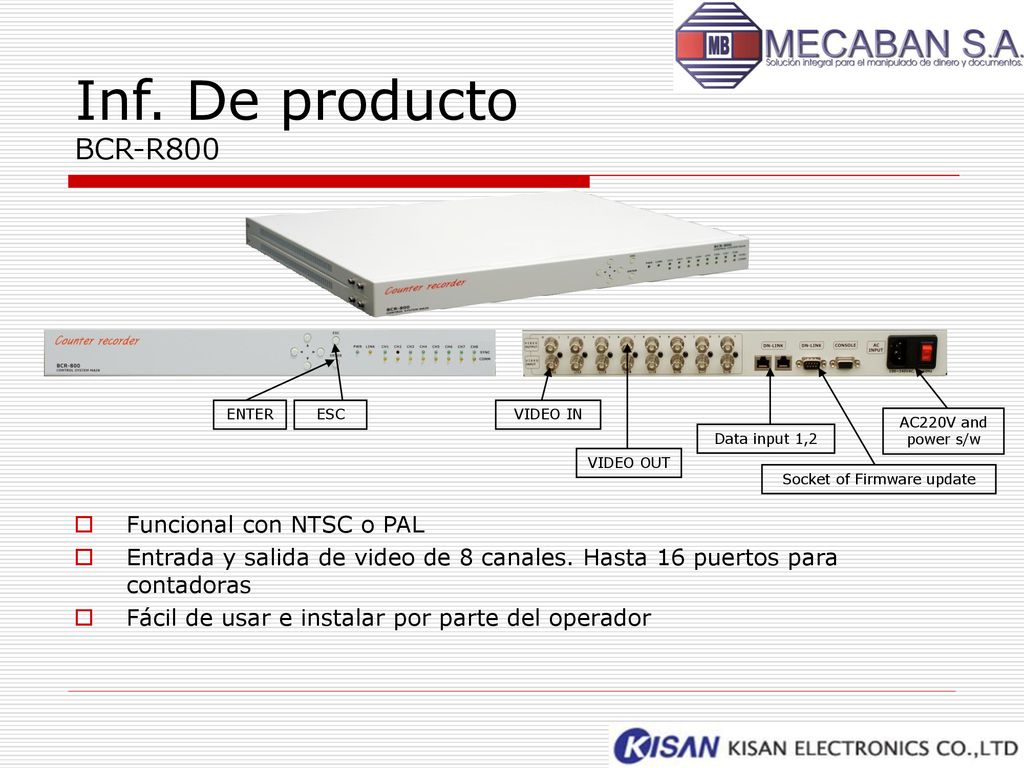

Inf. De producto BCR-R800 ENTER ESC VIDEO IN AC220V and power s/w Data input 1,2 VIDEO OUT Socket of Firmware update Funcional con NTSC o PAL Entrada y salida de video de 8 canales. Hasta 16 puertos para contadoras Fácil de usar e instalar por parte del operador

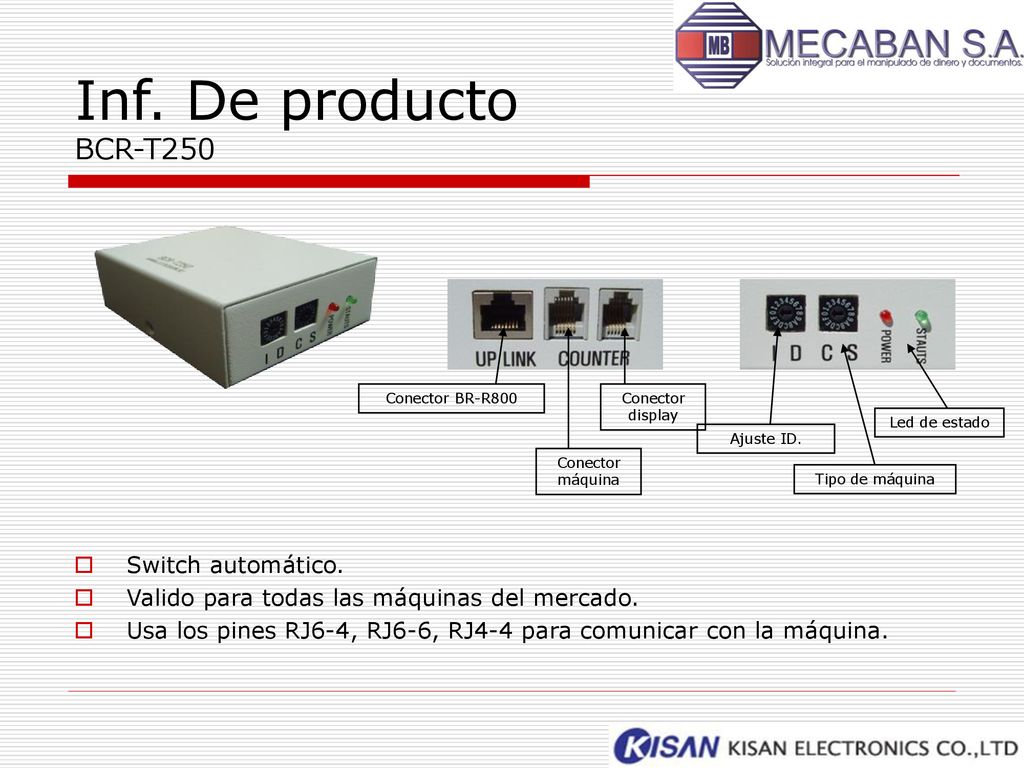

6 Inf. De producto BCR-T250 Switch automático.
Conector BR-R800 Conector display Led de estado Ajuste ID. Conector máquina Tipo de máquina Switch automático. Valido para todas las máquinas del mercado. Usa los pines RJ6-4, RJ6-6, RJ4-4 para comunicar con la máquina.

7 Inf. De producto Distribuidor
BCR-800 Puerto DN-LINK BCR-T250 Puerto UP LINK Distribuidor multicanal Circuito de protección BCR-R800 únicamente puede conectarse al puerto “IN” BCR-R250 puede conectares al resto de puertos “Del 01 al 07”

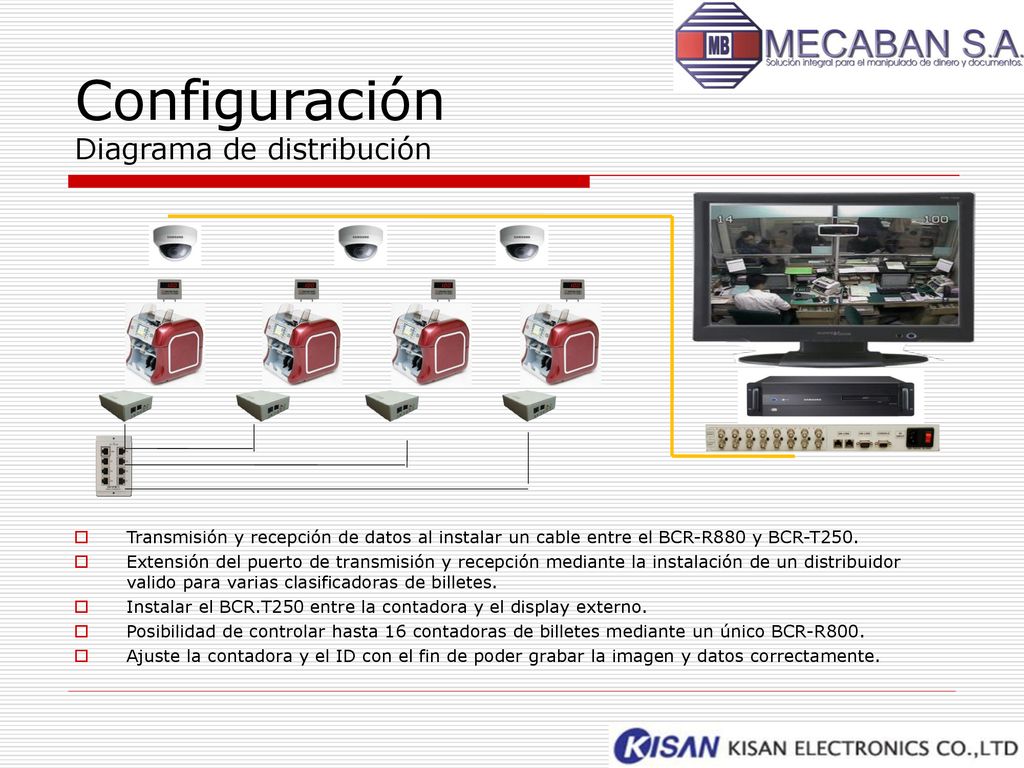

8 Configuración Diagrama de distribución
Transmisión y recepción de datos al instalar un cable entre el BCR-R880 y BCR-T250. Extensión del puerto de transmisión y recepción mediante la instalación de un distribuidor valido para varias clasificadoras de billetes. Instalar el BCR.T250 entre la contadora y el display externo. Posibilidad de controlar hasta 16 contadoras de billetes mediante un único BCR-R800. Ajuste la contadora y el ID con el fin de poder grabar la imagen y datos correctamente.

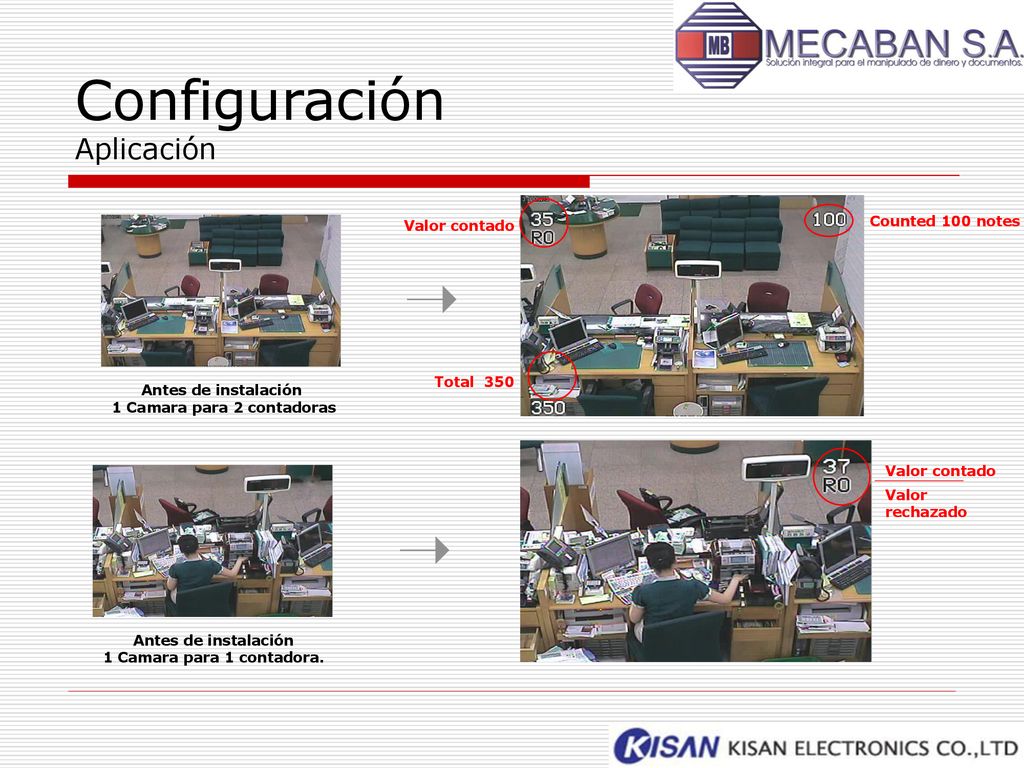

9 Configuración Aplicación
Valor contado Counted 100 notes Total 350 Antes de instalación 1 Camara para 2 contadoras Valor contado Valor rechazado Antes de instalación 1 Camara para 1 contadora.

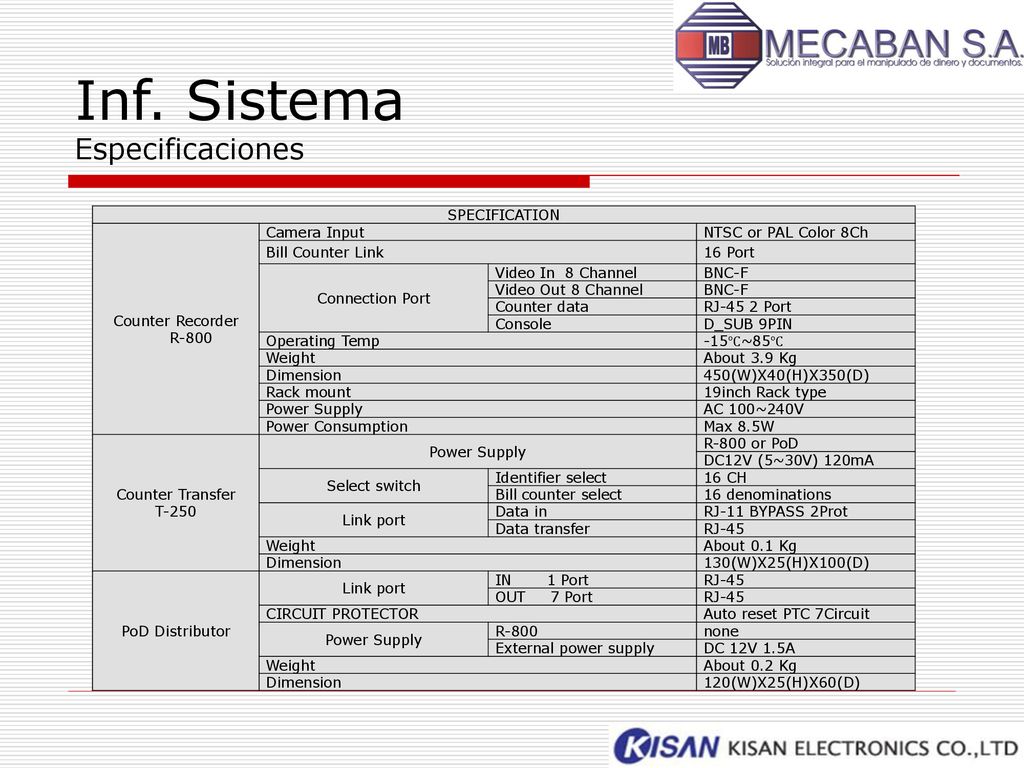

10 Inf. Sistema Especificaciones
SPECIFICATION Counter Recorder R-800 Camera Input NTSC or PAL Color 8Ch Bill Counter Link 16 Port Connection Port Video In 8 Channel BNC-F Video Out 8 Channel Counter data RJ-45 2 Port Console D_SUB 9PIN Operating Temp -15℃~85℃ Weight About 3.9 Kg Dimension 450(W)X40(H)X350(D) Rack mount 19inch Rack type Power Supply AC 100~240V Power Consumption Max 8.5W Counter Transfer T-250 R-800 or PoD DC12V (5~30V) 120mA Select switch Identifier select 16 CH Bill counter select 16 denominations Link port Data in RJ-11 BYPASS 2Prot Data transfer RJ-45 About 0.1 Kg 130(W)X25(H)X100(D) PoD Distributor IN Port OUT Port CIRCUIT PROTECTOR Auto reset PTC 7Circuit none External power supply DC 12V 1.5A About 0.2 Kg 120(W)X25(H)X60(D)

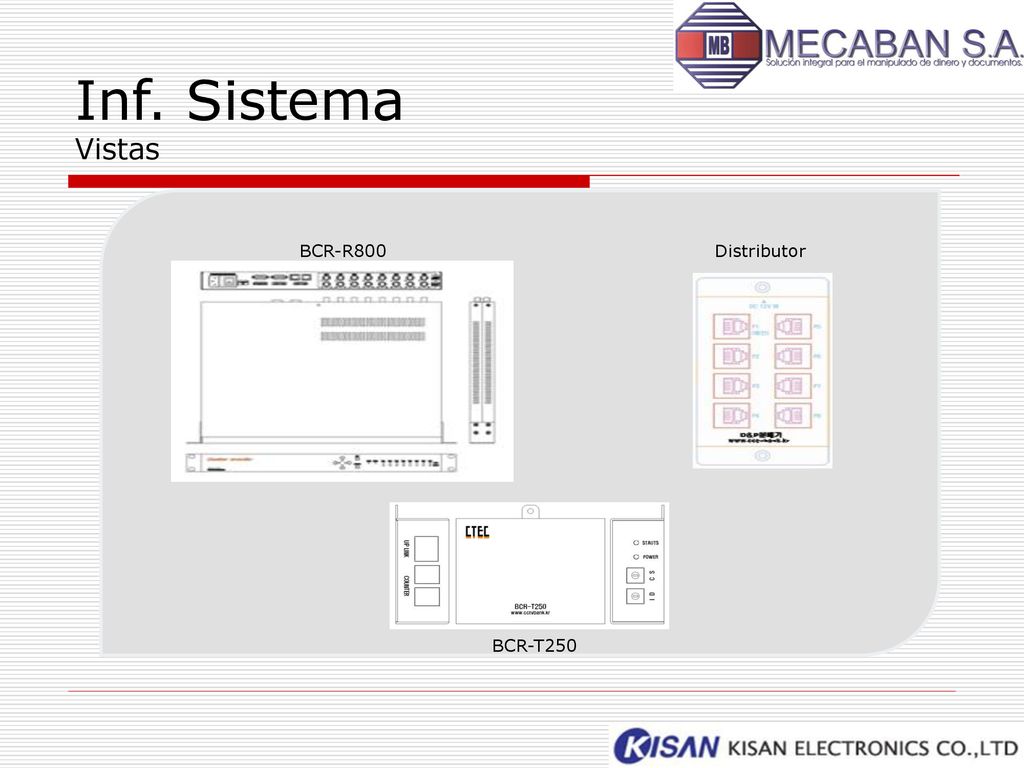

11 Inf. Sistema Vistas BCR-R800 Distributor BCR-T250

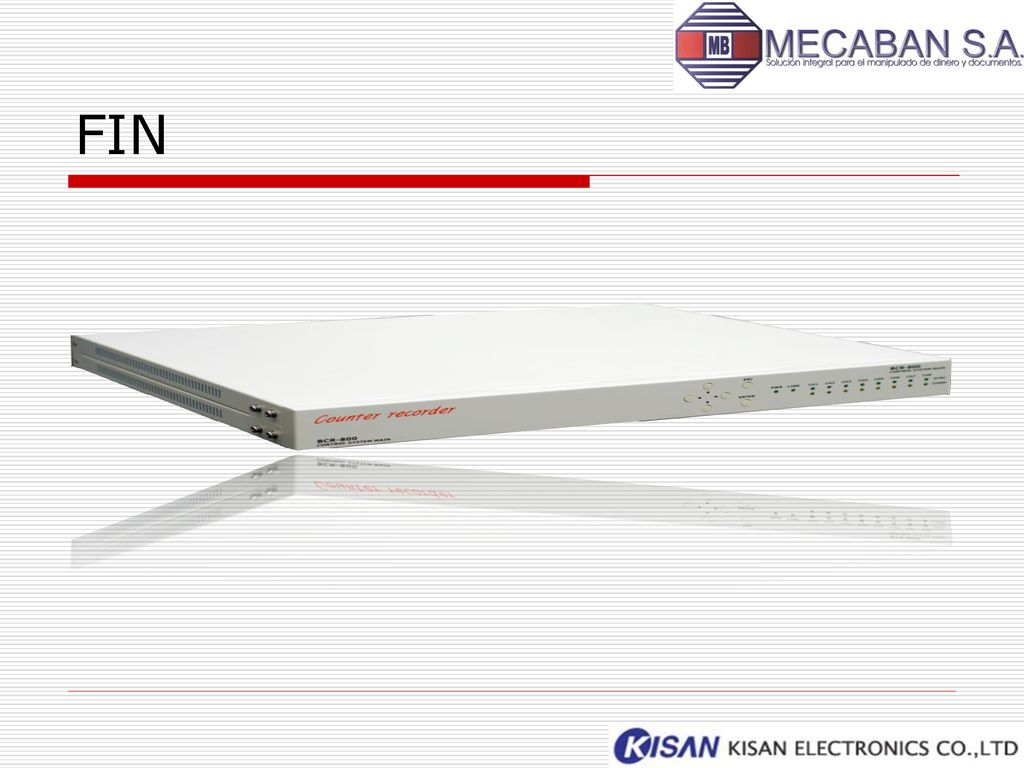

12 FIN
