INTEGRANTES: Ripas Garcia Miriam Quispe Caroy Bertha Quispe Caroy Laura
2

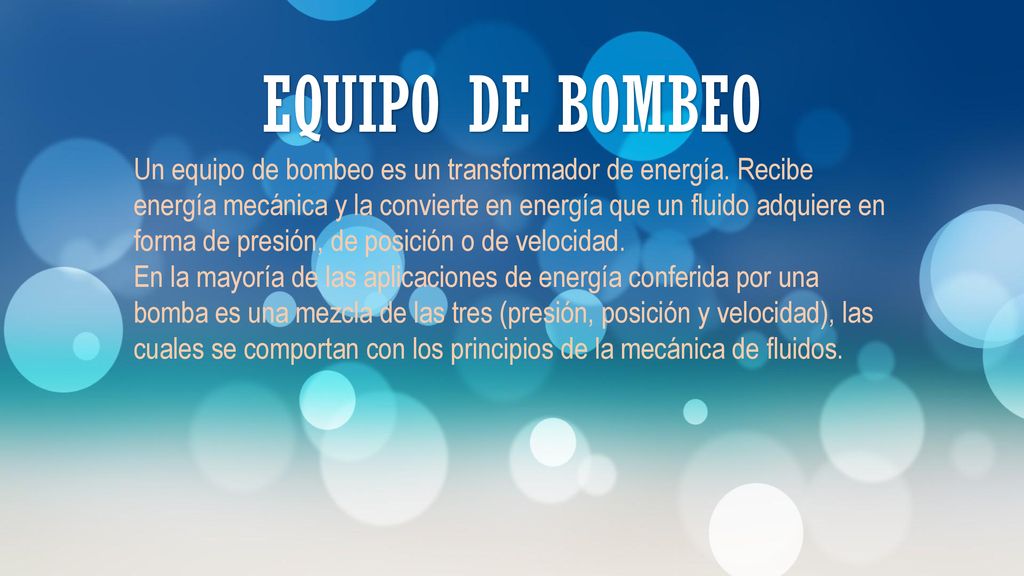

EQUIPO DE BOMBEO Un equipo de bombeo es un transformador de energía. Recibe energía mecánica y la convierte en energía que un fluido adquiere en forma de presión, de posición o de velocidad. En la mayoría de las aplicaciones de energía conferida por una bomba es una mezcla de las tres (presión, posición y velocidad), las cuales se comportan con los principios de la mecánica de fluidos.
6

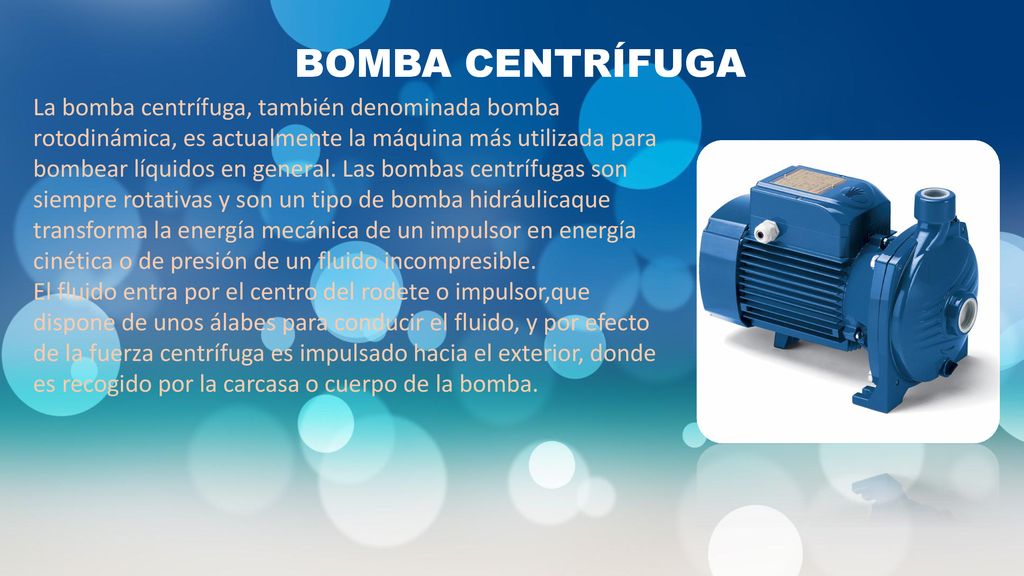

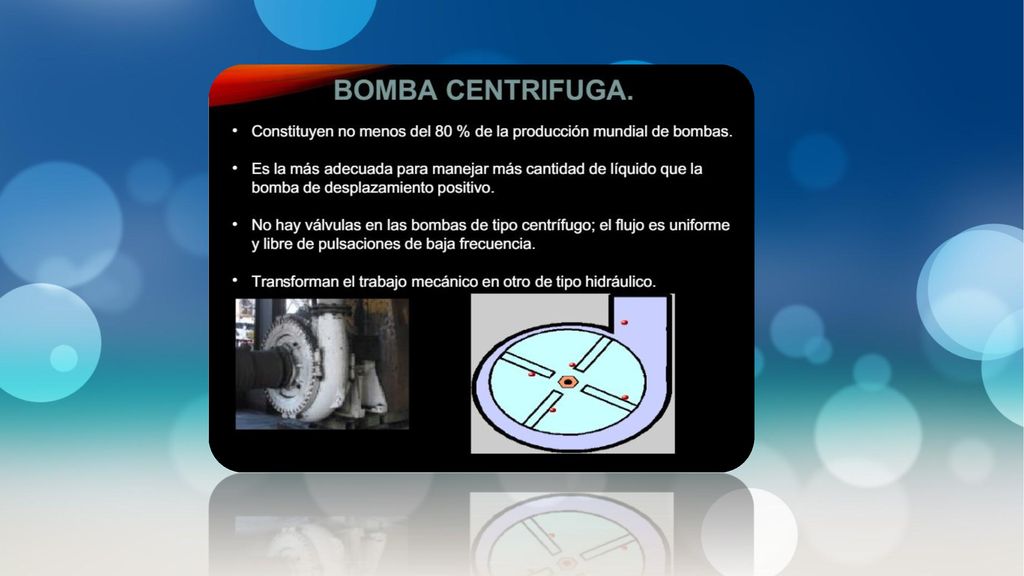

BOMBA CENTRÍFUGA La bomba centrífuga, también denominada bomba rotodinámica, es actualmente la máquina más utilizada para bombear líquidos en general. Las bombas centrífugas son siempre rotativas y son un tipo de bomba hidráulicaque transforma la energía mecánica de un impulsor en energía cinética o de presión de un fluido incompresible. El fluido entra por el centro del rodete o impulsor,que dispone de unos álabes para conducir el fluido, y por efecto de la fuerza centrífuga es impulsado hacia el exterior, donde es recogido por la carcasa o cuerpo de la bomba.
7
Tipos de bomba centrifuga

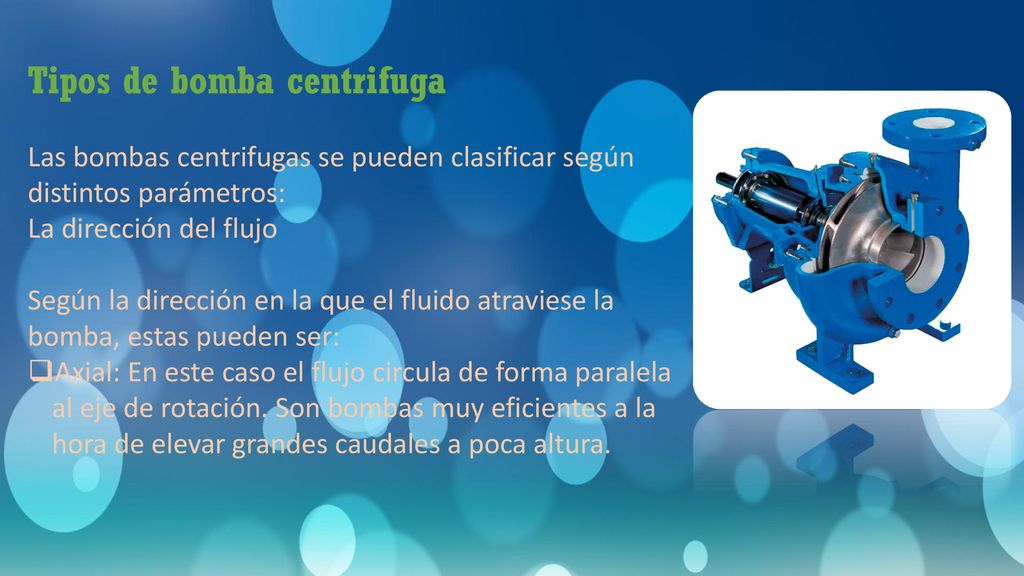

Las bombas centrifugas se pueden clasificar según distintos parámetros: La dirección del flujo Según la dirección en la que el fluido atraviese la bomba, estas pueden ser: Axial: En este caso el flujo circula de forma paralela al eje de rotación. Son bombas muy eficientes a la hora de elevar grandes caudales a poca altura.
8

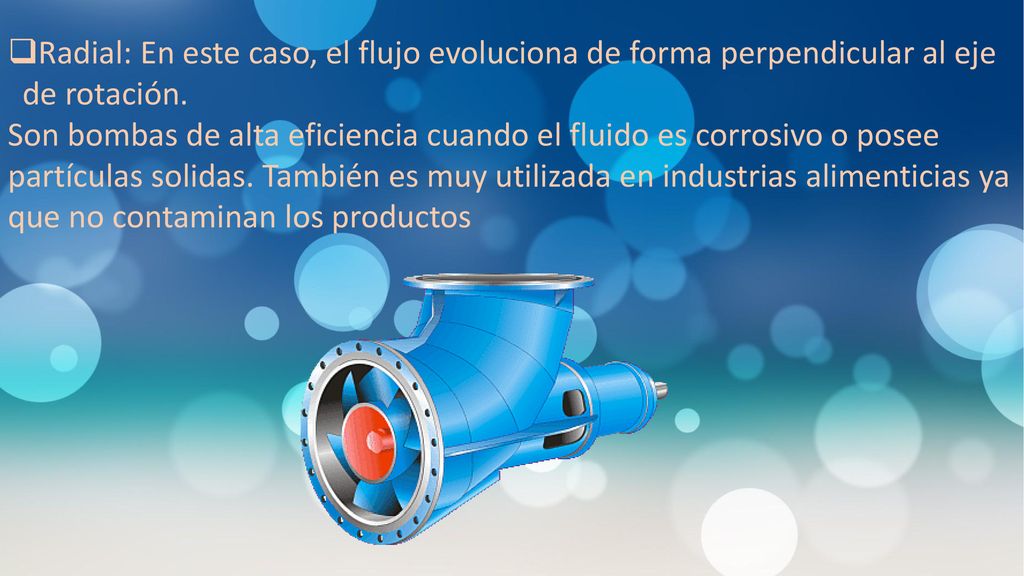

Radial: En este caso, el flujo evoluciona de forma perpendicular al eje de rotación.
Son bombas de alta eficiencia cuando el fluido es corrosivo o posee partículas solidas. También es muy utilizada en industrias alimenticias ya que no contaminan los productos
9
Mixta: Combina las bombas axiales con las bombas radiales.

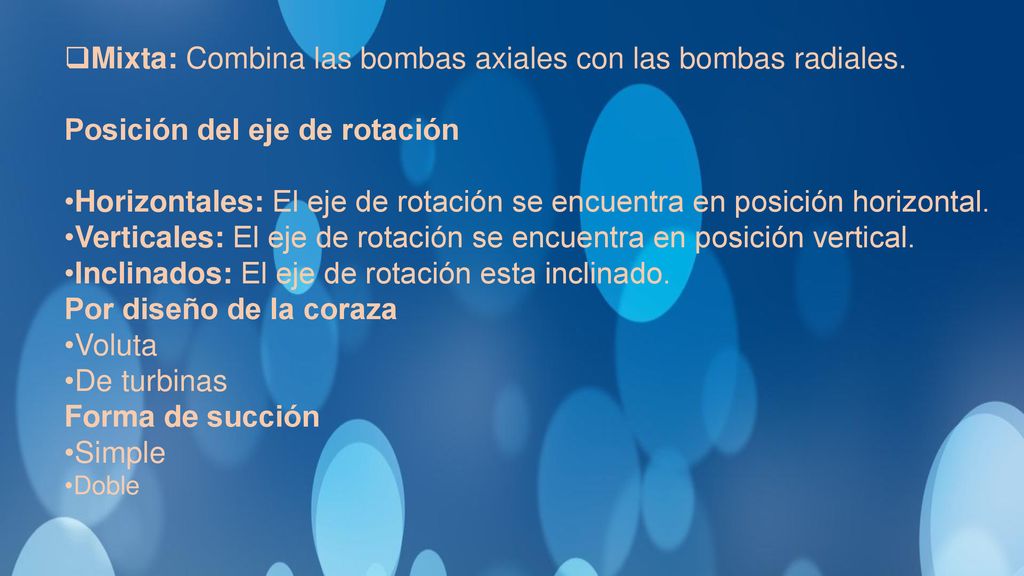

Posición del eje de rotación Horizontales: El eje de rotación se encuentra en posición horizontal. Verticales: El eje de rotación se encuentra en posición vertical. Inclinados: El eje de rotación esta inclinado. Por diseño de la coraza Voluta De turbinas Forma de succión Simple Doble
10
Los elementos que forman una instalación con una bomba centrífuga

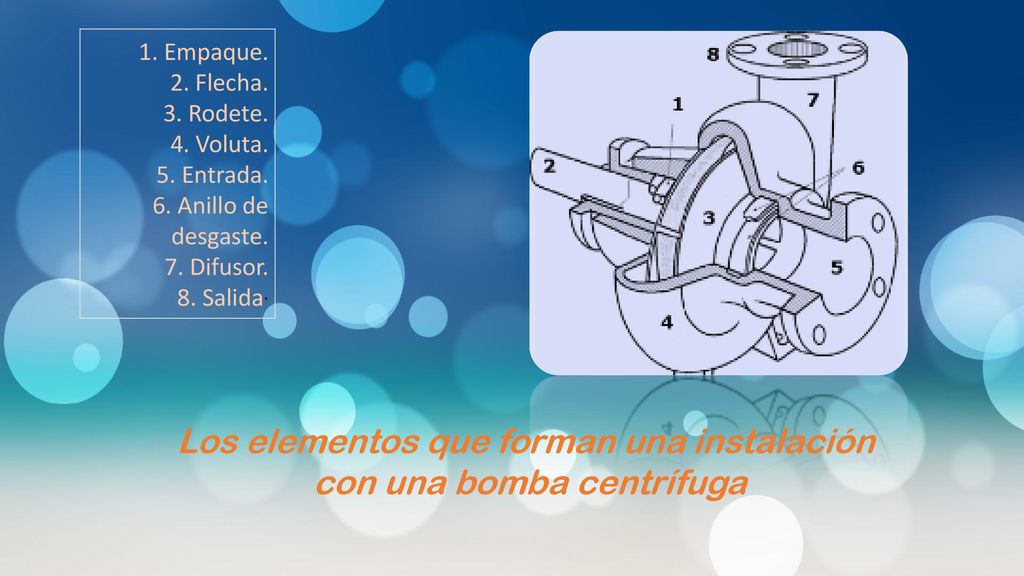

1. Empaque. 2. Flecha. 3. Rodete. 4. Voluta. 5. Entrada. 6. Anillo de desgaste. 7. Difusor. 8. Salida. Los elementos que forman una instalación con una bomba centrífuga
11

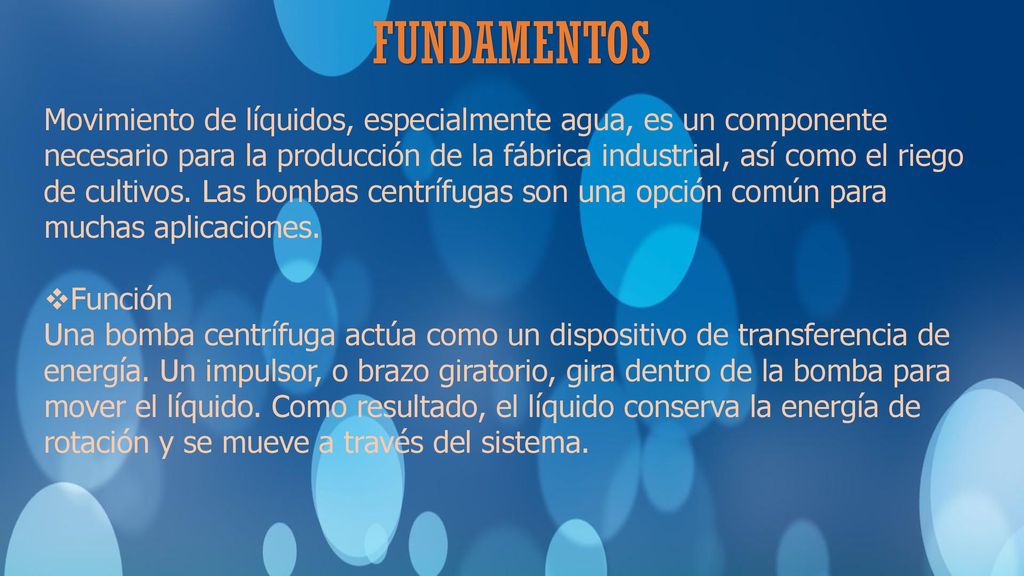

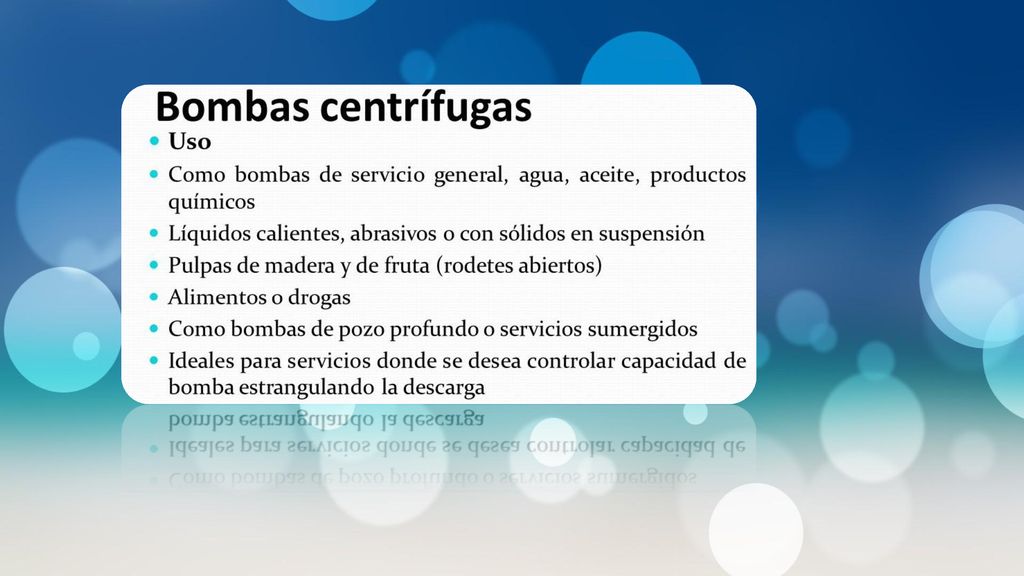

FUNDAMENTOS Movimiento de líquidos, especialmente agua, es un componente necesario para la producción de la fábrica industrial, así como el riego de cultivos. Las bombas centrífugas son una opción común para muchas aplicaciones. Función Una bomba centrífuga actúa como un dispositivo de transferencia de energía. Un impulsor, o brazo giratorio, gira dentro de la bomba para mover el líquido. Como resultado, el líquido conserva la energía de rotación y se mueve a través del sistema.
12

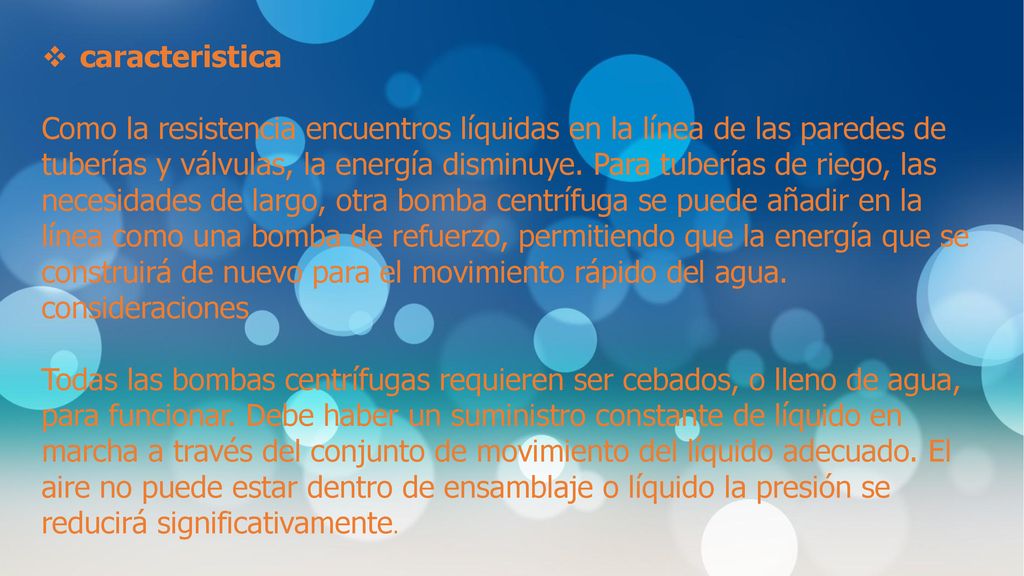

caracteristica Como la resistencia encuentros líquidas en la línea de las paredes de tuberías y válvulas, la energía disminuye. Para tuberías de riego, las necesidades de largo, otra bomba centrífuga se puede añadir en la línea como una bomba de refuerzo, permitiendo que la energía que se construirá de nuevo para el movimiento rápido del agua. consideraciones Todas las bombas centrífugas requieren ser cebados, o lleno de agua, para funcionar. Debe haber un suministro constante de líquido en marcha a través del conjunto de movimiento del líquido adecuado. El aire no puede estar dentro de ensamblaje o líquido la presión se reducirá significativamente.
14

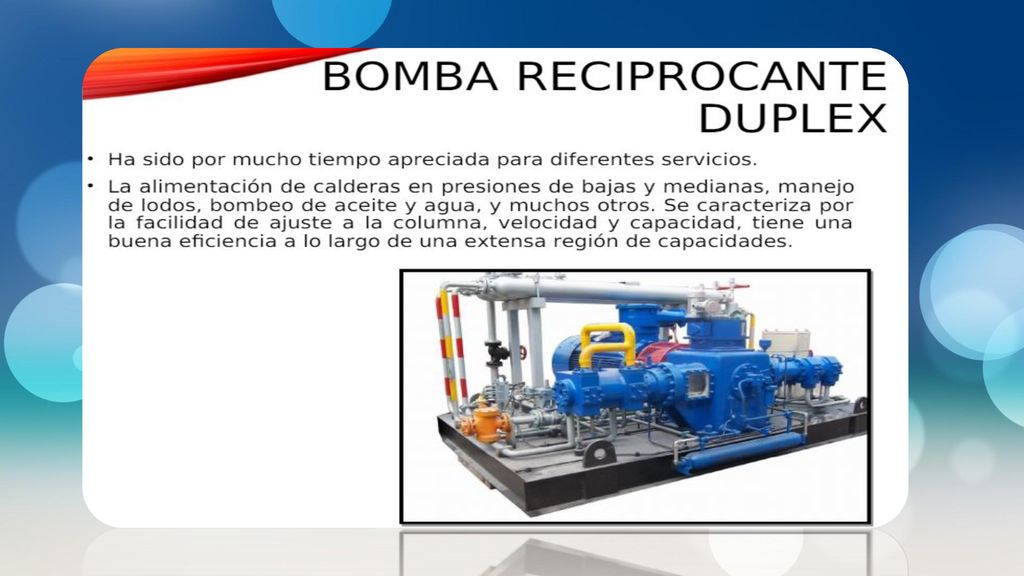

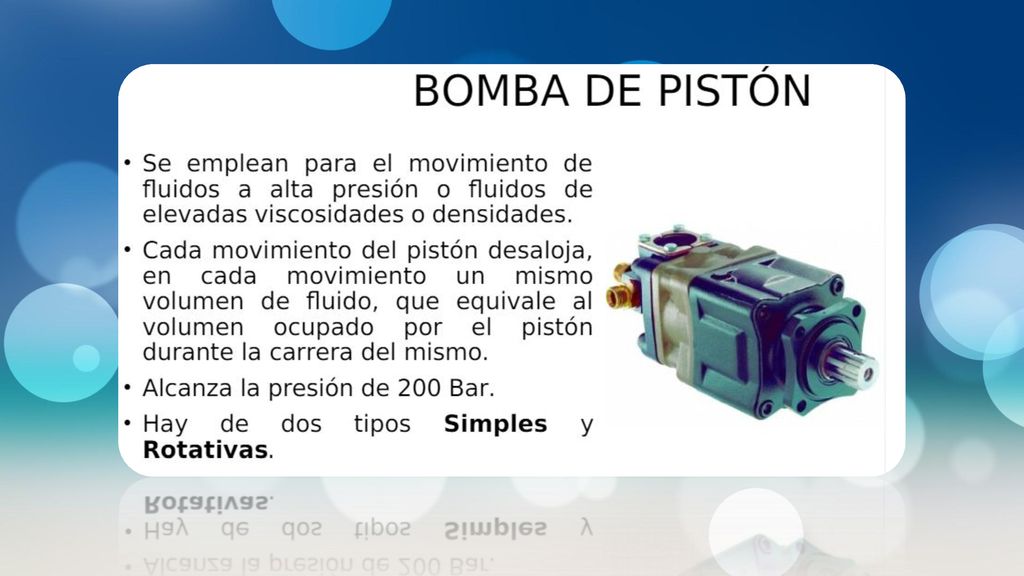

¿QUÉ ES UNA BOMBA RECIPROCANTE ?

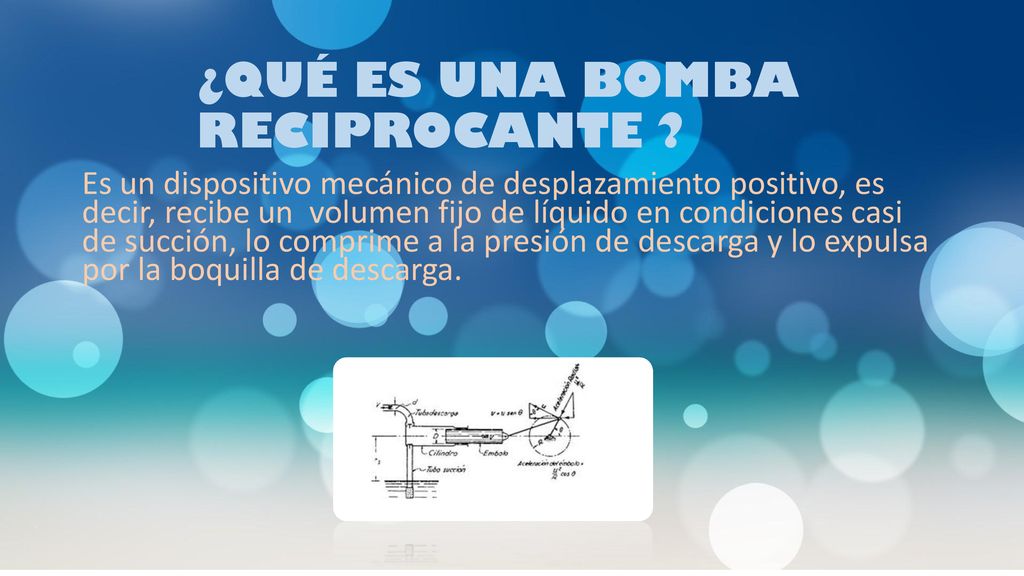

Es un dispositivo mecánico de desplazamiento positivo, es decir, recibe un volumen fijo de líquido en condiciones casi de succión, lo comprime a la presión de descarga y lo expulsa por la boquilla de descarga.
15
Aplicaciones típicas de las bombas reciprocantes.

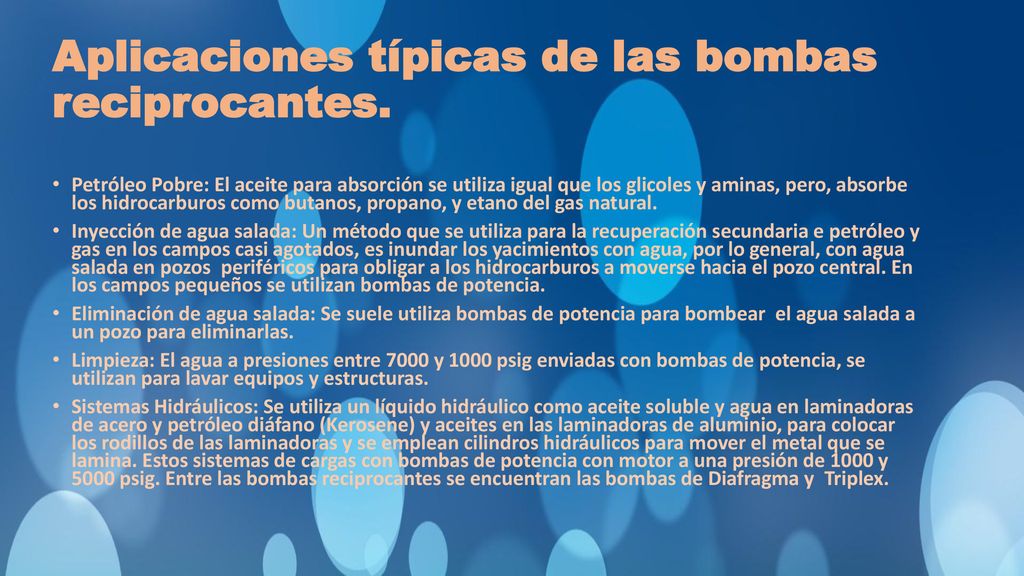

Petróleo Pobre: El aceite para absorción se utiliza igual que los glicoles y aminas, pero, absorbe los hidrocarburos como butanos, propano, y etano del gas natural. Inyección de agua salada: Un método que se utiliza para la recuperación secundaria e petróleo y gas en los campos casi agotados, es inundar los yacimientos con agua, por lo general, con agua salada en pozos periféricos para obligar a los hidrocarburos a moverse hacia el pozo central. En los campos pequeños se utilizan bombas de potencia. Eliminación de agua salada: Se suele utiliza bombas de potencia para bombear el agua salada a un pozo para eliminarlas. Limpieza: El agua a presiones entre 7000 y 1000 psig enviadas con bombas de potencia, se utilizan para lavar equipos y estructuras. Sistemas Hidráulicos: Se utiliza un líquido hidráulico como aceite soluble y agua en laminadoras de acero y petróleo diáfano (Kerosene) y aceites en las laminadoras de aluminio, para colocar los rodillos de las laminadoras y se emplean cilindros hidráulicos para mover el metal que se lamina. Estos sistemas de cargas con bombas de potencia con motor a una presión de 1000 y psig. Entre las bombas reciprocantes se encuentran las bombas de Diafragma y Triplex.
