1 ….el genio no es personalidad, es una fuerza…. J.Martí
Faraday Maxwell ….el genio no es personalidad, es una fuerza…. J.Martí Hertz Marconi

2 Tema: Aplicaciones de las ondas electromagnéticas.
Clase # 17 Unidad # 2 Ondas mecánicas y electromagnéticas Tema: Aplicaciones de las ondas electromagnéticas.

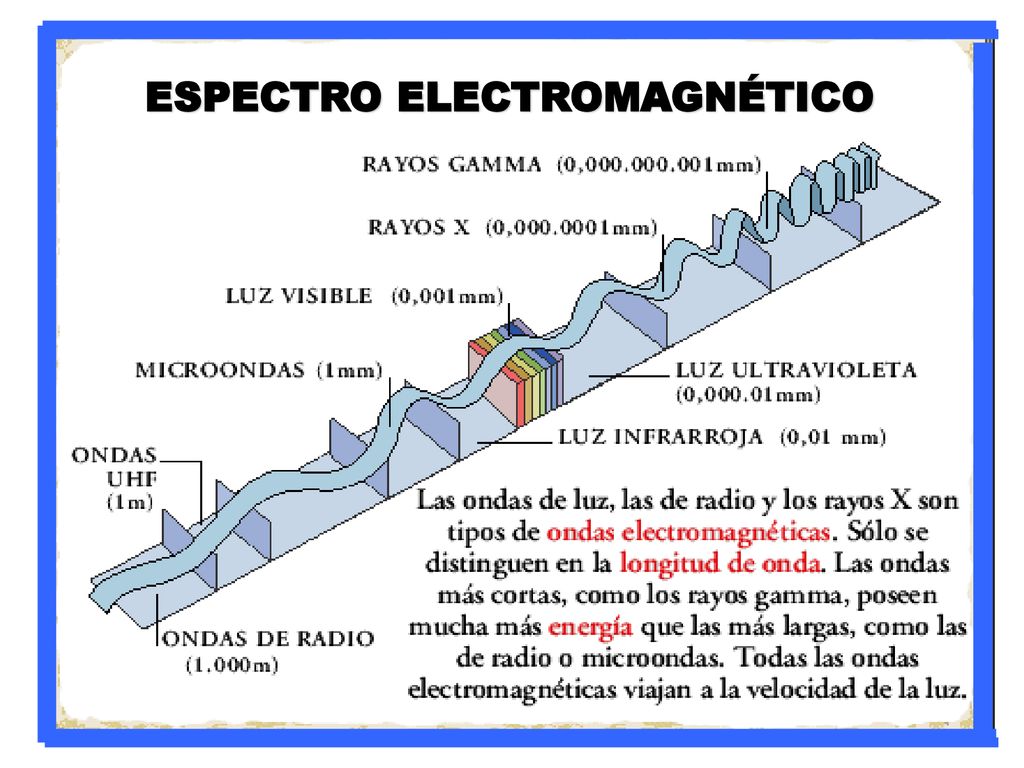

3 ESPECTRO ELECTROMAGNÉTICO

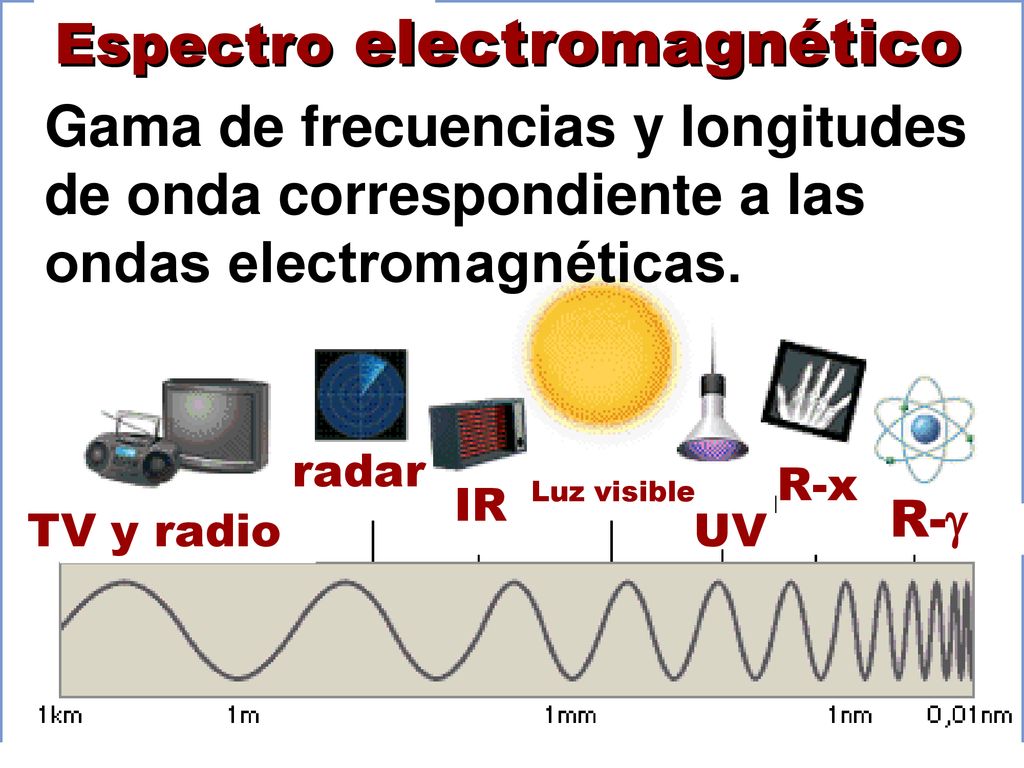

4 Espectro electromagnético
Gama de frecuencias y longitudes de onda correspondiente a las ondas electromagnéticas. radar R-x IR Luz visible R- TV y radio UV

5 Los medios de transmisión incluyen:

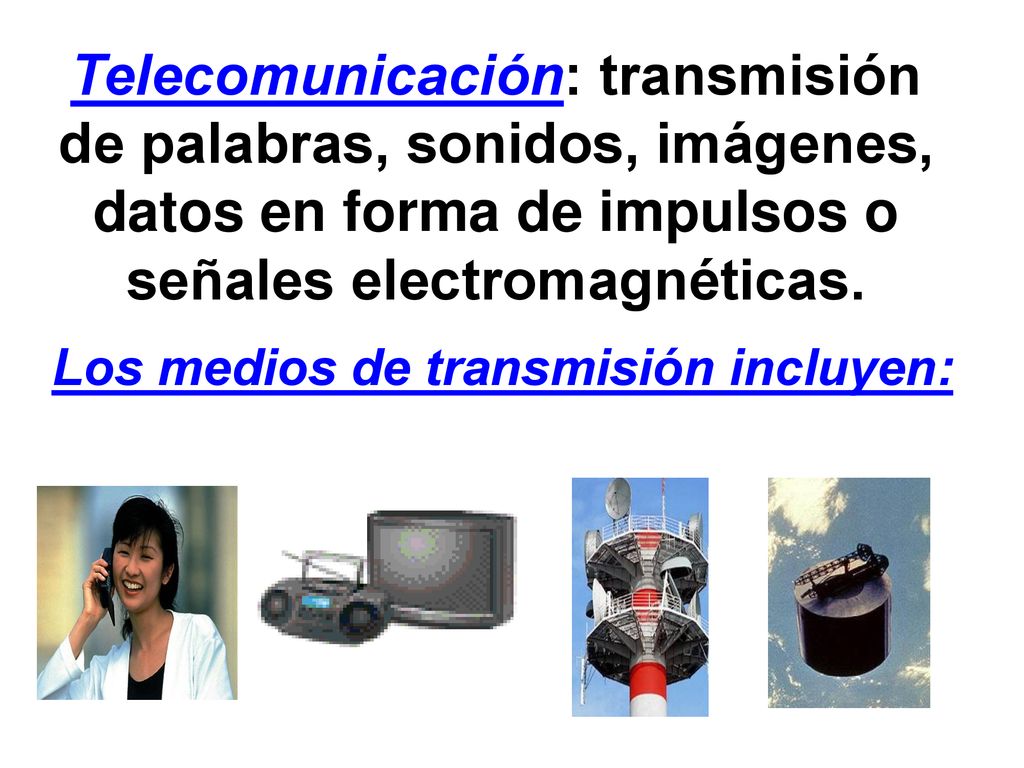

Telecomunicación: transmisión de palabras, sonidos, imágenes, datos en forma de impulsos o señales electromagnéticas. Los medios de transmisión incluyen:

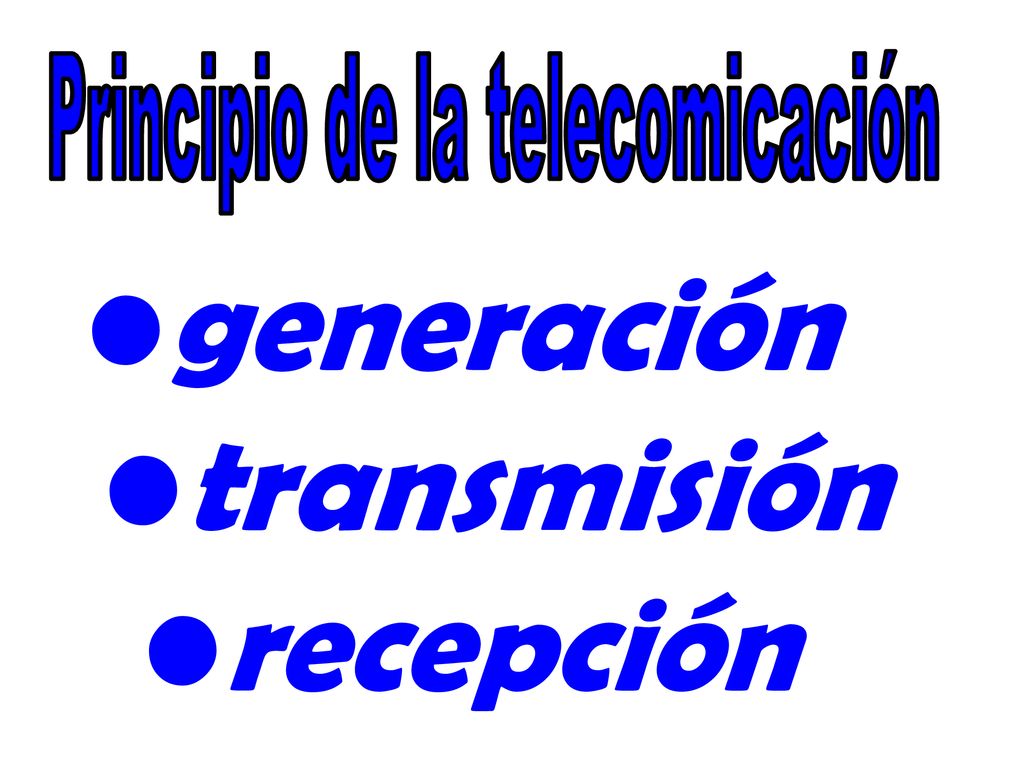

6 Principio de la telecomicación
generación transmisión recepción

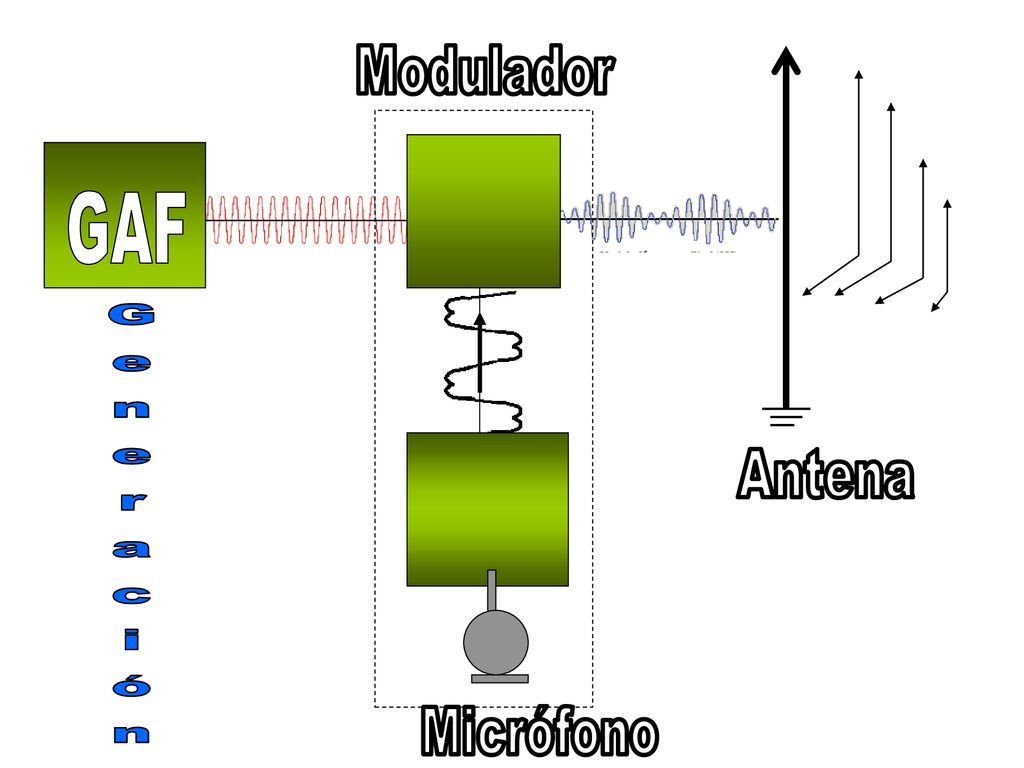

7 Modulador GAF Antena Generación Micrófono

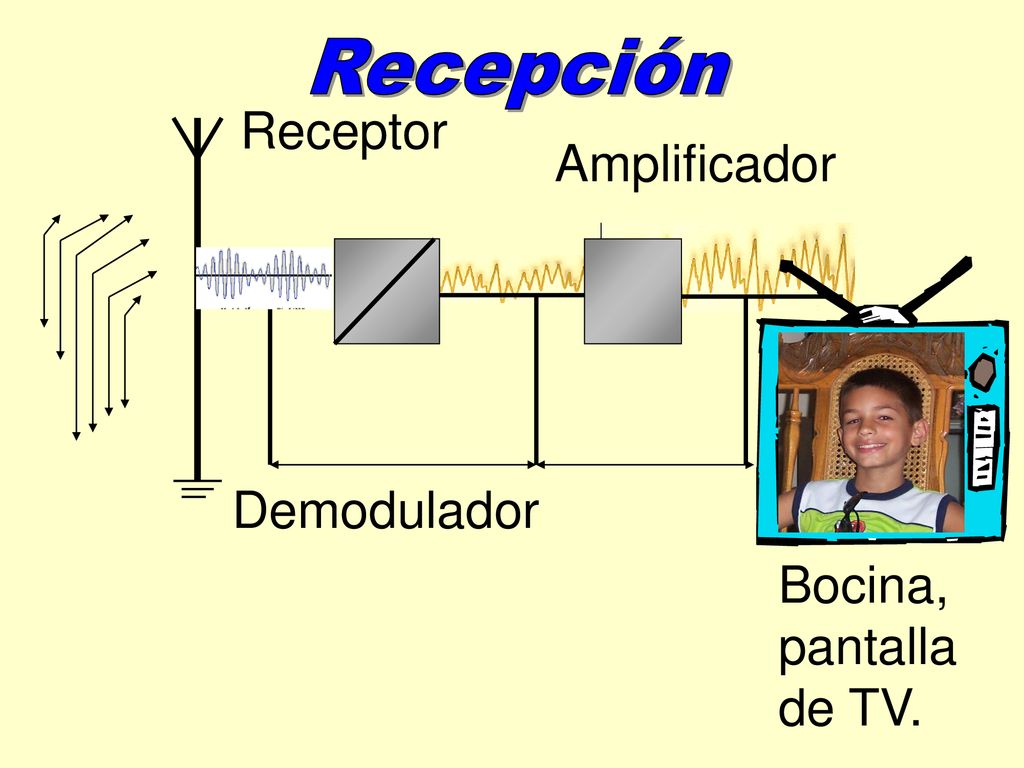

8 Recepción Receptor Amplificador Demodulador Bocina, pantalla de TV.
Amplificador, dispositivo para aumentar la amplitud, o potencia, de una señal eléctrica.Microsoft ® Encarta ® © Microsoft Corporation. Reservados todos los derechos. El resultado de la de la detección se convierte en sonido , imagen o ambas Bocina, pantalla de TV.

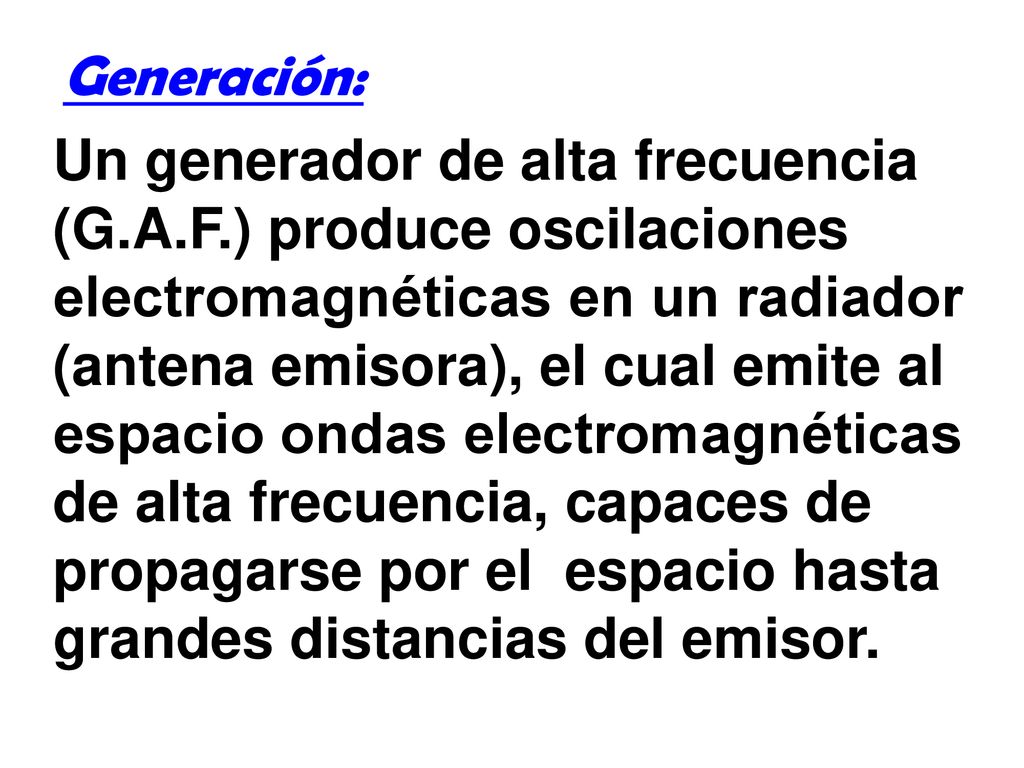

9 Generación: Un generador de alta frecuencia (G.A.F.) produce oscilaciones electromagnéticas en un radiador (antena emisora), el cual emite al espacio ondas electromagnéticas de alta frecuencia, capaces de propagarse por el espacio hasta grandes distancias del emisor.

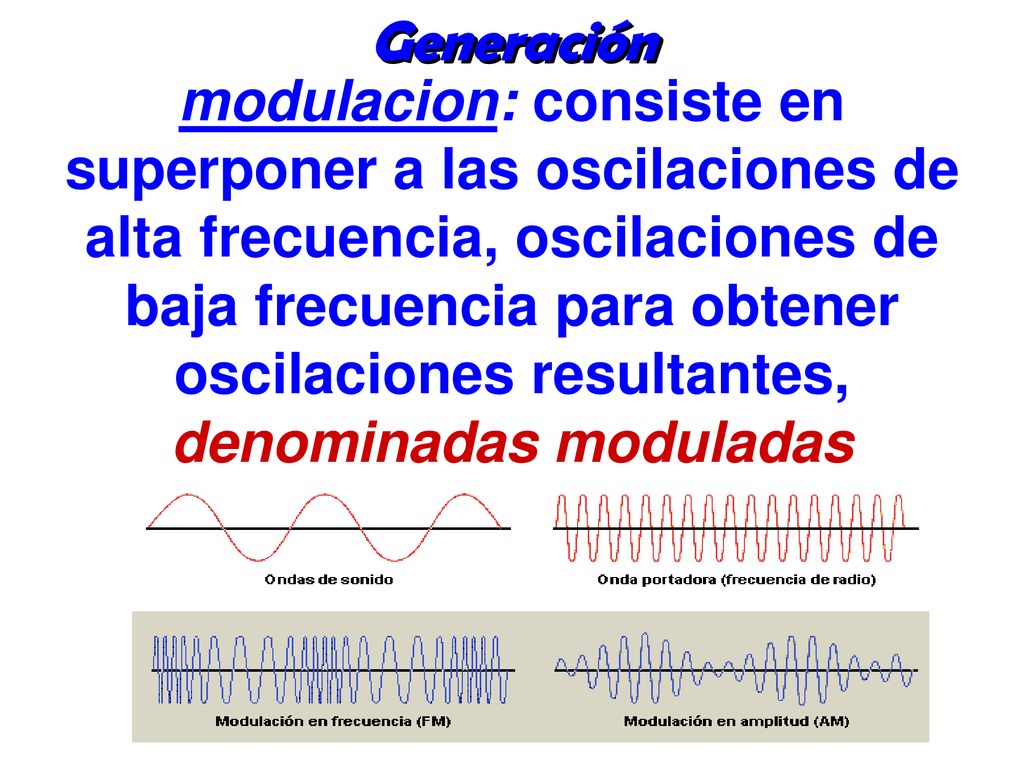

10 Generación modulacion: consiste en superponer a las oscilaciones de alta frecuencia, oscilaciones de baja frecuencia para obtener oscilaciones resultantes, denominadas moduladas Para poder trasmitir el sonido es necesario que a dichas oscilaciones se les incorpore la información a transmitir o , como se dicen se modulen las oscilaciones de alta frecuencia con oscilaciones eléctrircas de baja frecuencias audibles

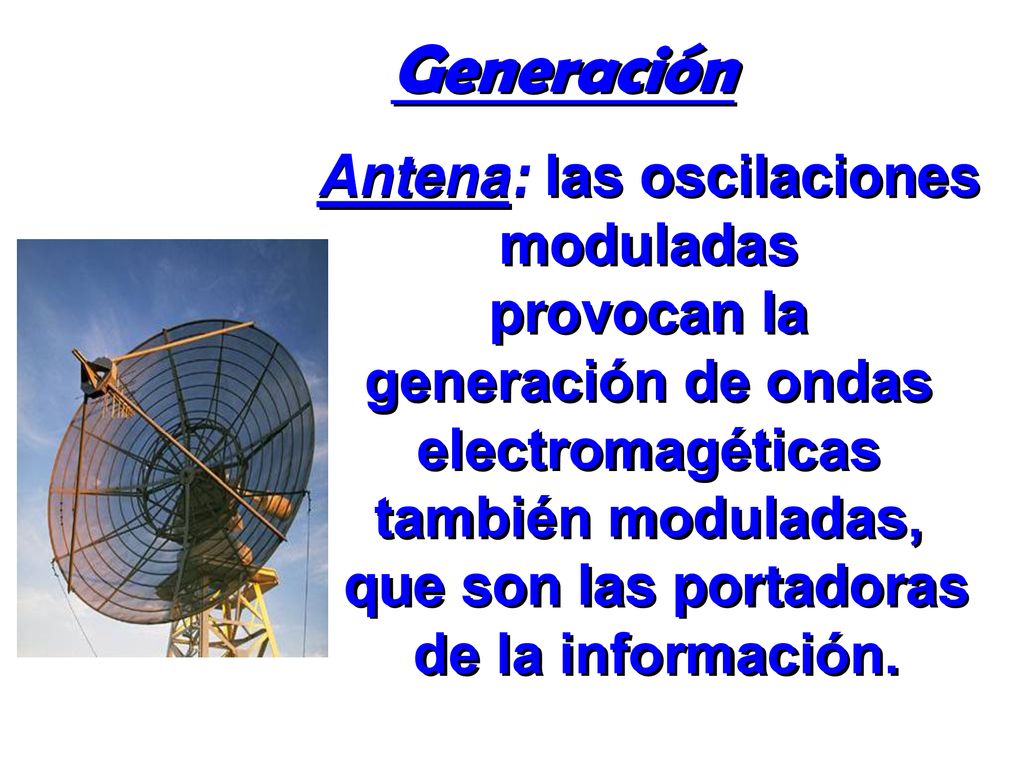

11 Generación Antena: las oscilaciones moduladas provocan la
generación de ondas electromagéticas también moduladas, que son las portadoras de la información.

12 Se explicó en on pues no alcanzó el tiempo

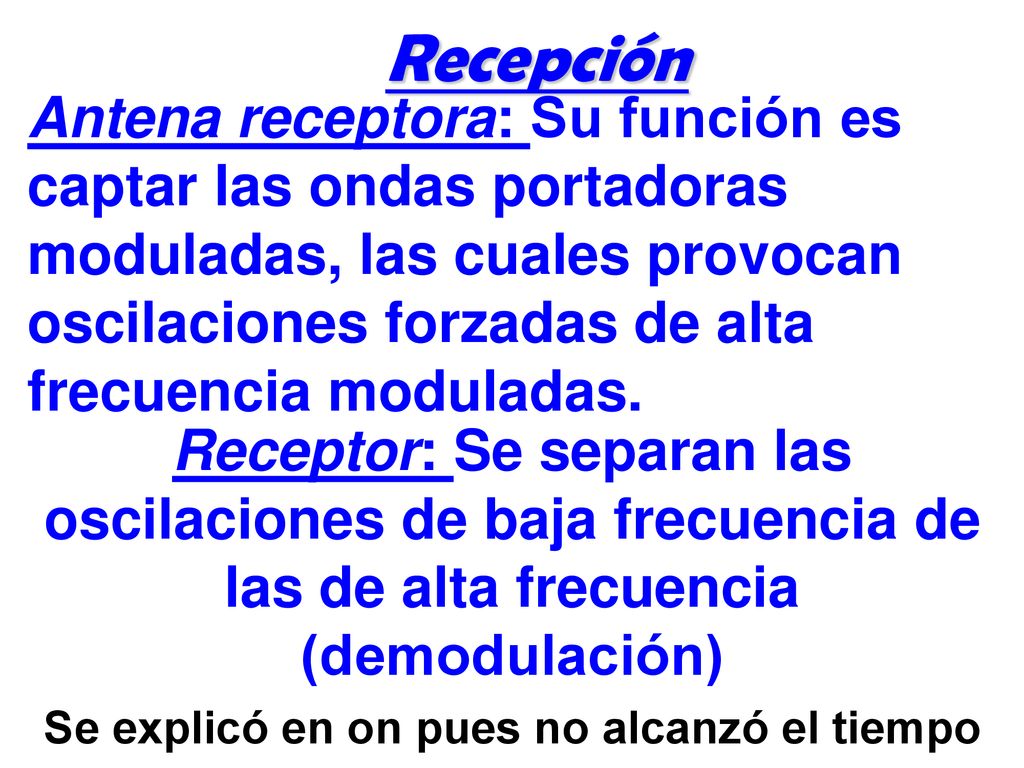

Recepción Antena receptora: Su función es captar las ondas portadoras moduladas, las cuales provocan oscilaciones forzadas de alta frecuencia moduladas. Receptor: Se separan las oscilaciones de baja frecuencia de las de alta frecuencia (demodulación) Se explicó en on pues no alcanzó el tiempo

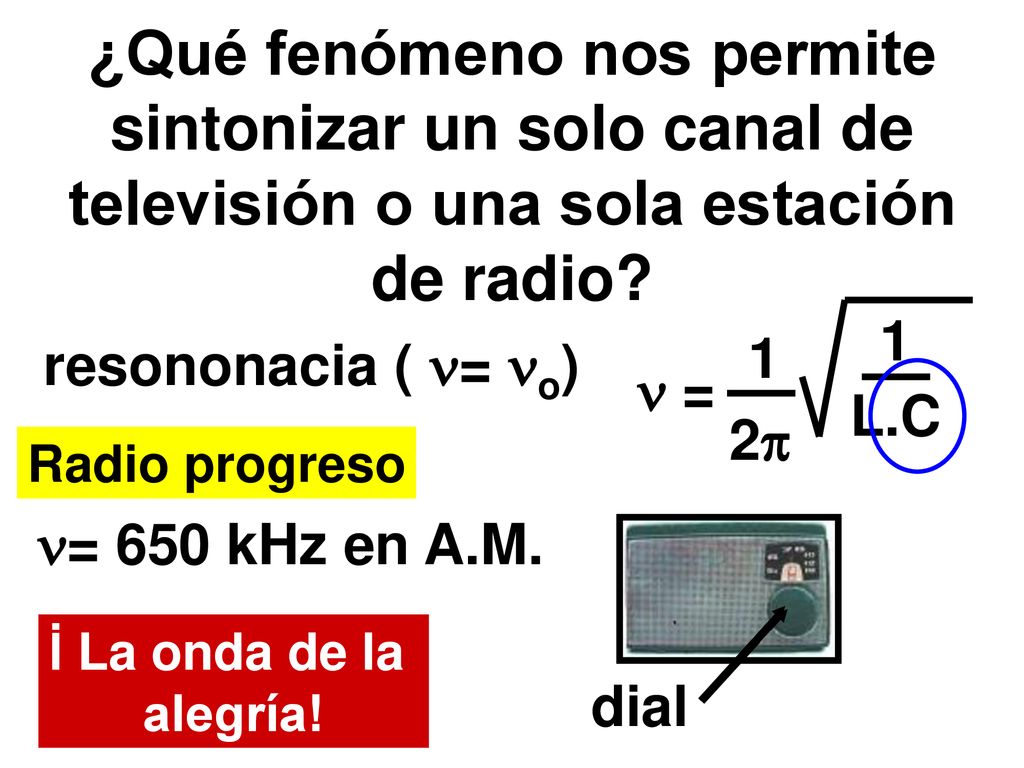

13 ¿Qué fenómeno nos permite sintonizar un solo canal de televisión o una sola estación de radio?
 = 1 2 L.C resononacia ( = o) Radio progreso El principio de sintonía dela radio y la TV se basa en el fenómeno de resonancia. Cada estación de radio o canal de TV emite en una determinada frecuencia. Cuando Ud. logra sintonizarla, lo que ha hecho es variar la frecuencia del circuito selector de su equipo para que coincida con la frecuencia de la frecuencia que quiere oir o ver y en ese caso ocurre la resonancia , se amplifica esa señal y las demás no se reciben. = 650 kHz en A.M. İ La onda de la alegría! dial

14 Espectro electromagnético Principio de las comunicaciones

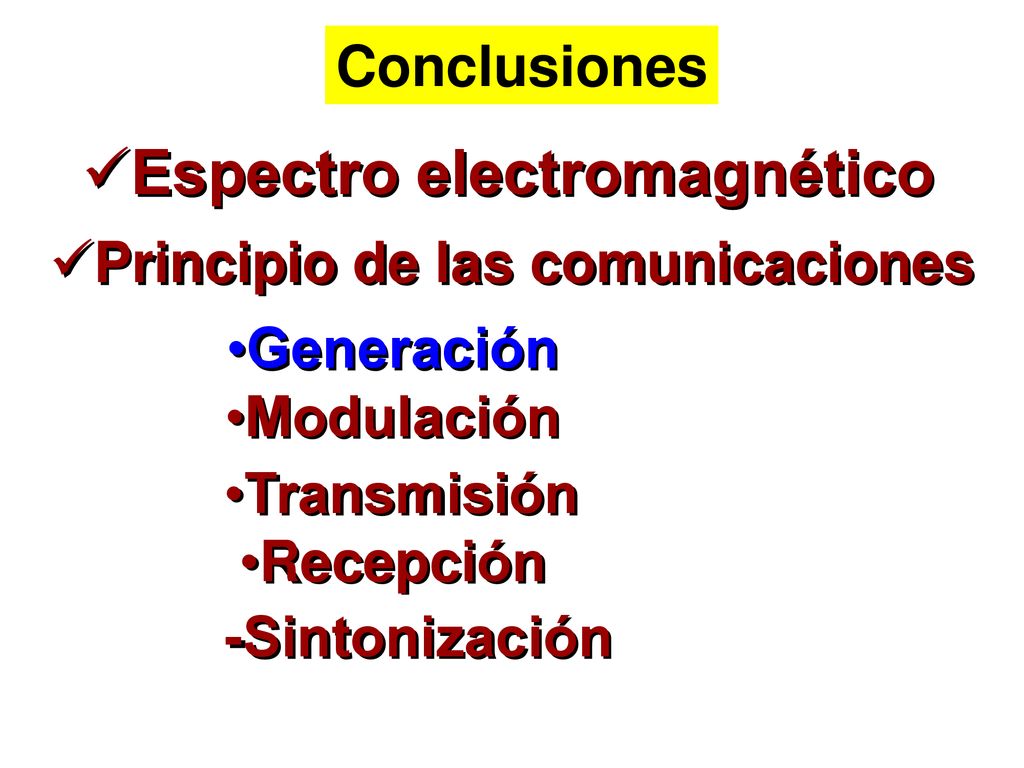

Conclusiones Espectro electromagnético Principio de las comunicaciones Generación Modulación Transmisión Recepción -Sintonización

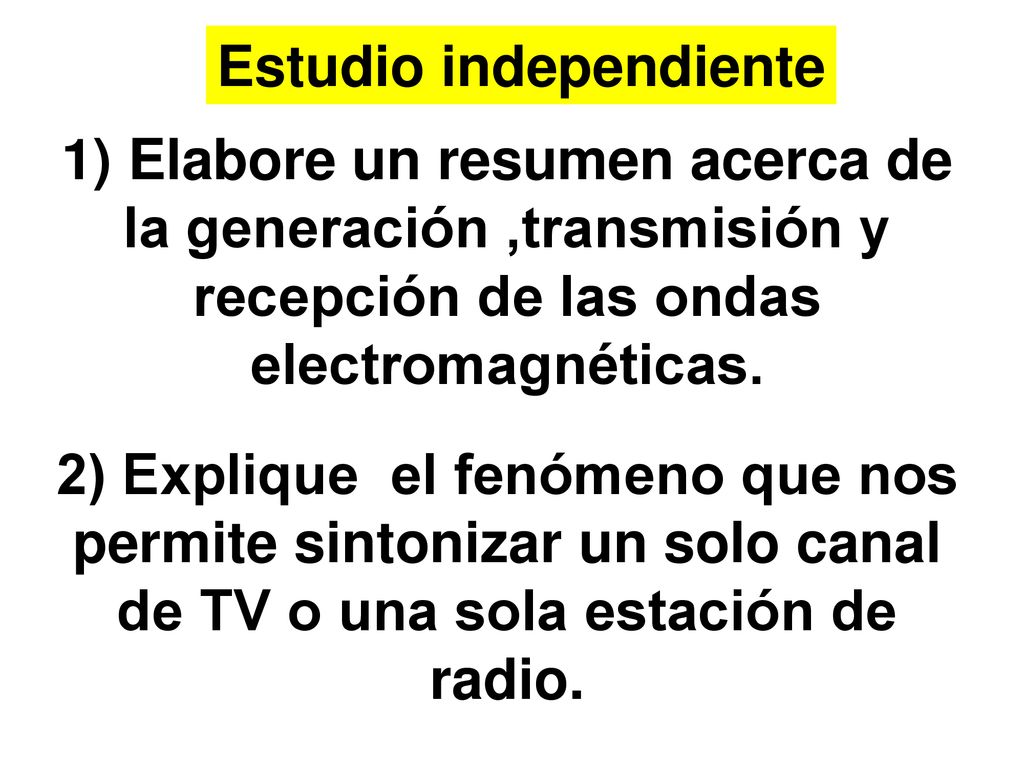

15 Estudio independiente
1) Elabore un resumen acerca de la generación ,transmisión y recepción de las ondas electromagnéticas. 2) Explique el fenómeno que nos permite sintonizar un solo canal de TV o una sola estación de radio.
