1 Sistema de coordenadas o Plano Cartesiano
Alumnos Fernando Carmona Hernández Leonardo Sergei Santoyo cortes Diego Ramón Navarrete Vázquez

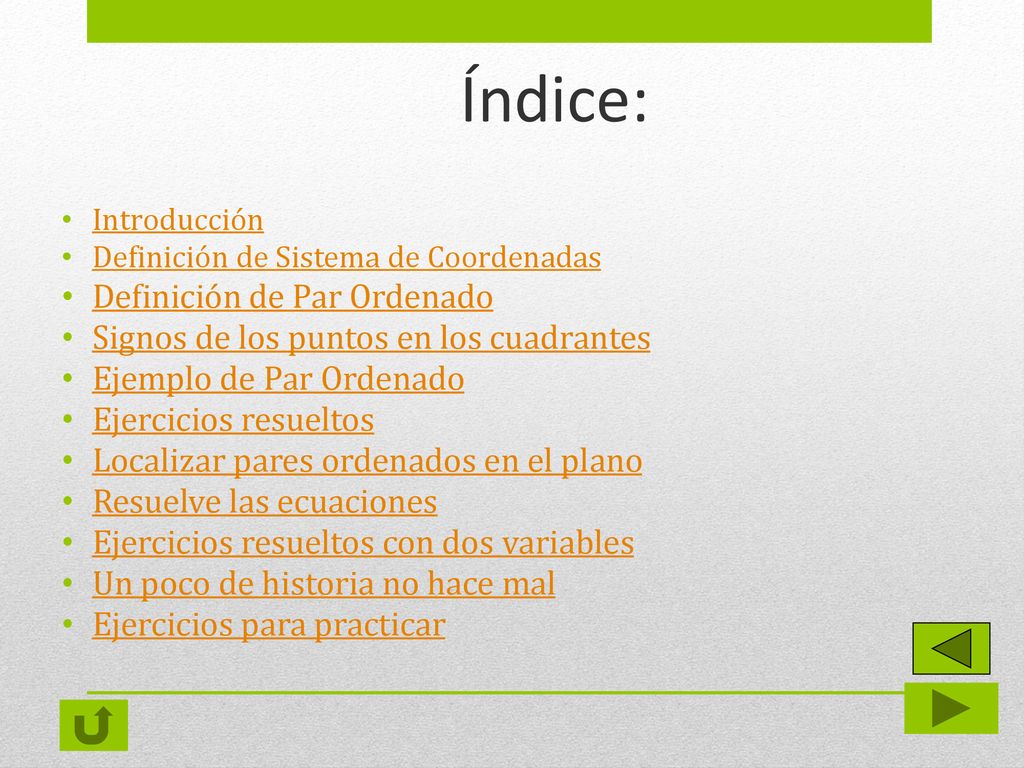

2 Índice: Definición de Par Ordenado
Introducción Definición de Sistema de Coordenadas Definición de Par Ordenado Signos de los puntos en los cuadrantes Ejemplo de Par Ordenado Ejercicios resueltos Localizar pares ordenados en el plano Resuelve las ecuaciones Ejercicios resueltos con dos variables Un poco de historia no hace mal Ejercicios para practicar

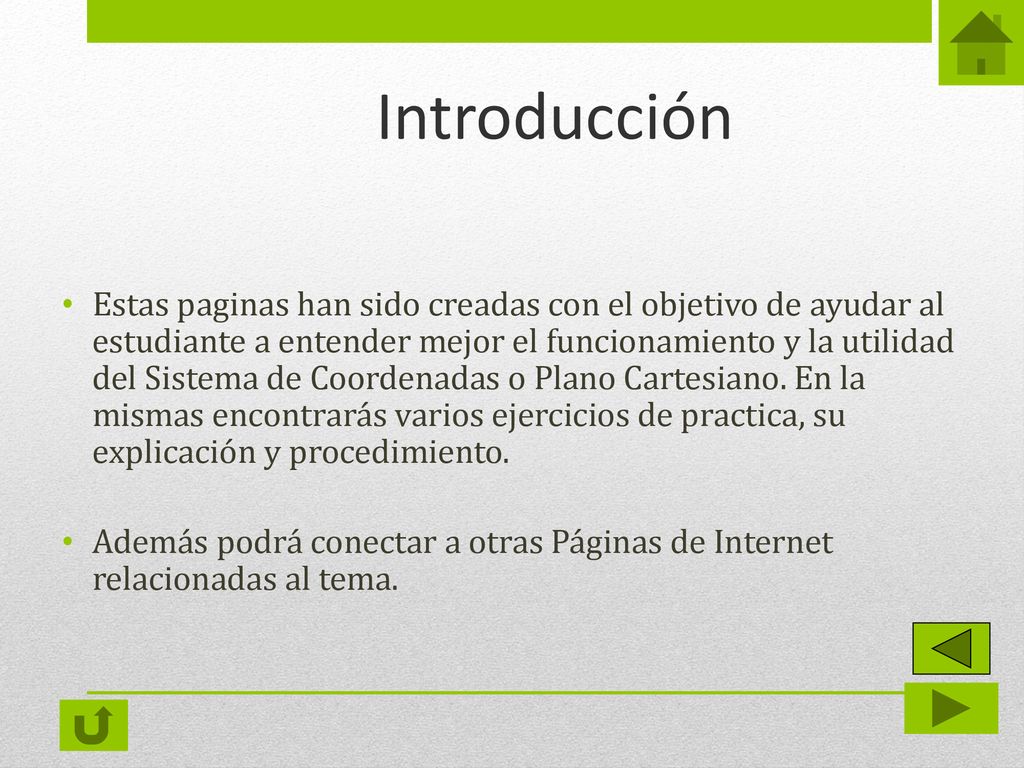

3 Introducción Estas paginas han sido creadas con el objetivo de ayudar al estudiante a entender mejor el funcionamiento y la utilidad del Sistema de Coordenadas o Plano Cartesiano. En la mismas encontrarás varios ejercicios de practica, su explicación y procedimiento. Además podrá conectar a otras Páginas de Internet relacionadas al tema.

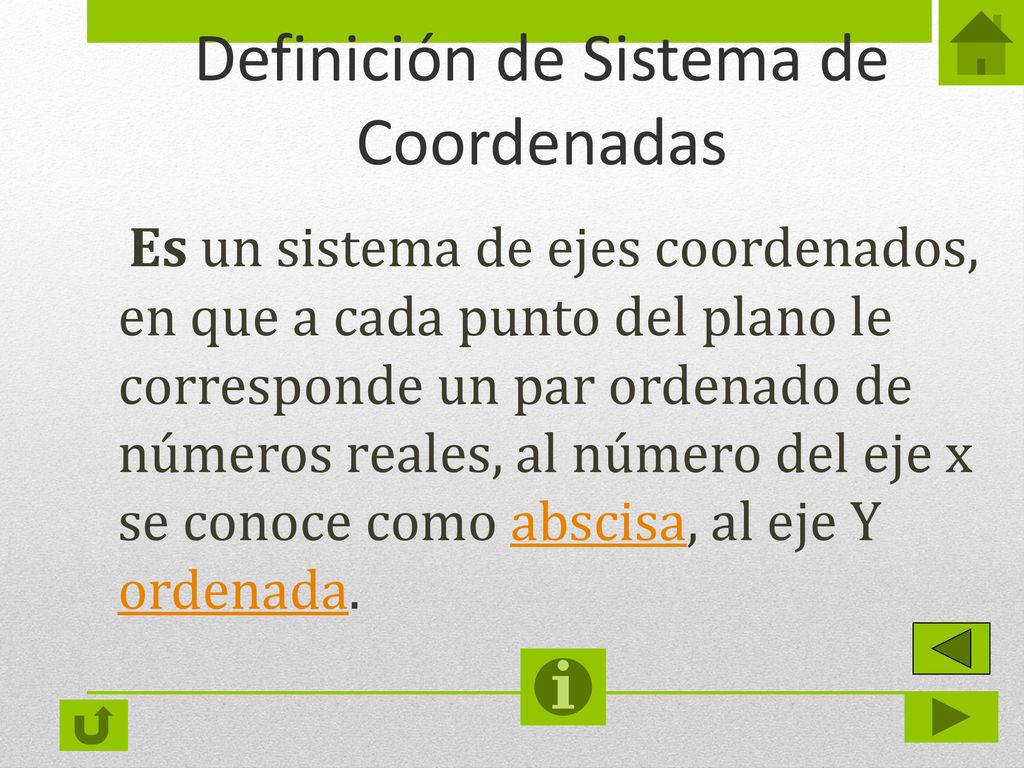

4 Definición de Sistema de Coordenadas
Es un sistema de ejes coordenados, en que a cada punto del plano le corresponde un par ordenado de números reales, al número del eje x se conoce como abscisa, al eje Y ordenada.

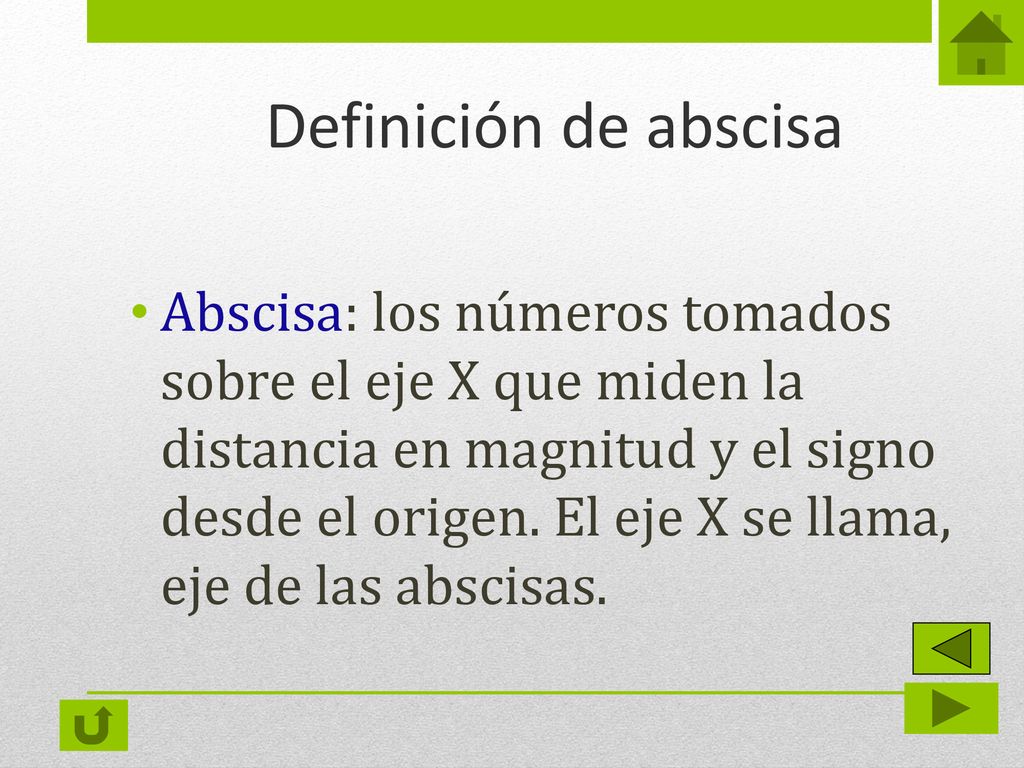

5 Definición de abscisa Abscisa: los números tomados sobre el eje X que miden la distancia en magnitud y el signo desde el origen. El eje X se llama, eje de las abscisas.

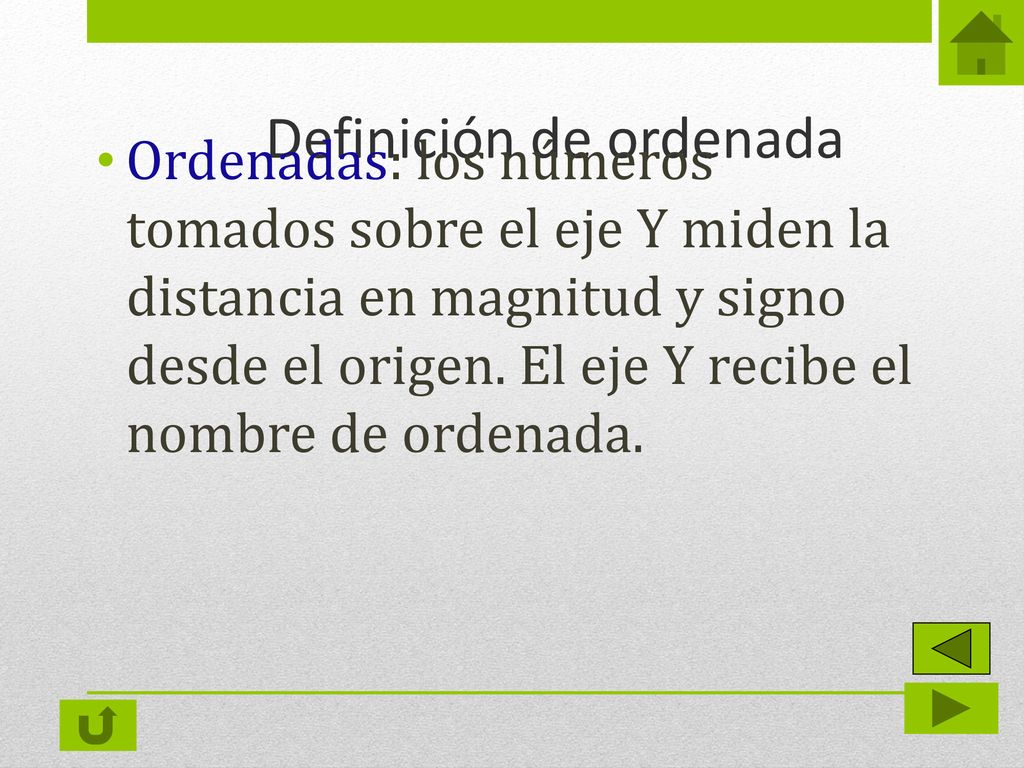

6 Definición de ordenada
Ordenadas: los números tomados sobre el eje Y miden la distancia en magnitud y signo desde el origen. El eje Y recibe el nombre de ordenada. Definición de ordenada

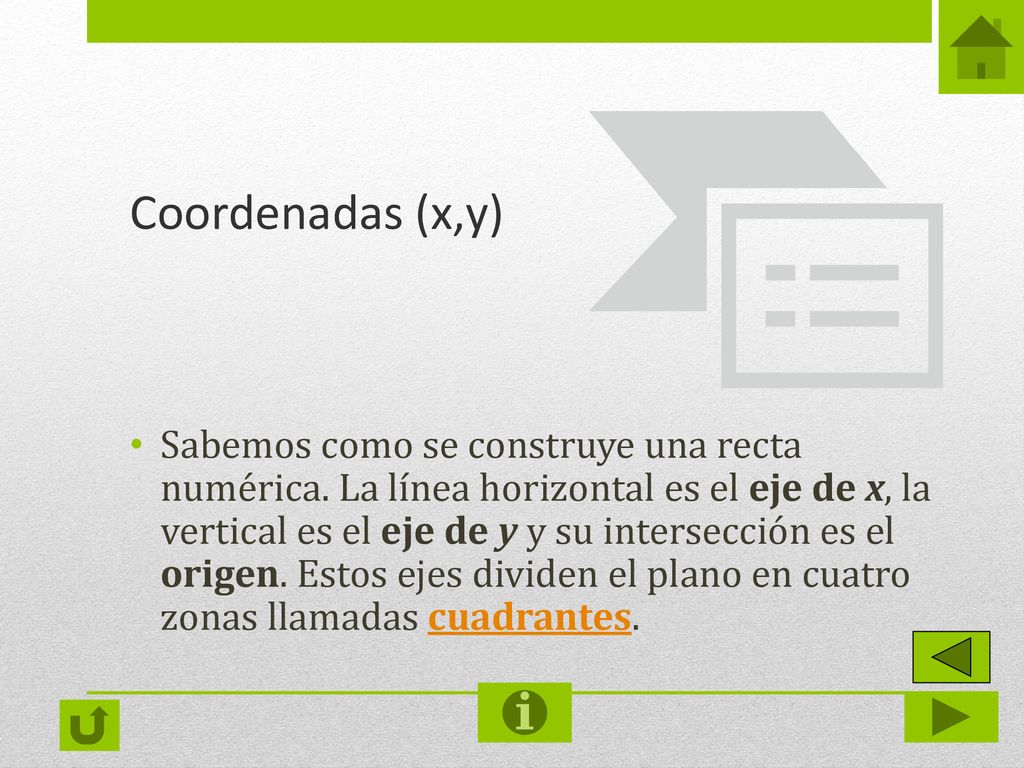

7 Coordenadas (x,y) Sabemos como se construye una recta numérica. La línea horizontal es el eje de x, la vertical es el eje de y y su intersección es el origen. Estos ejes dividen el plano en cuatro zonas llamadas cuadrantes.

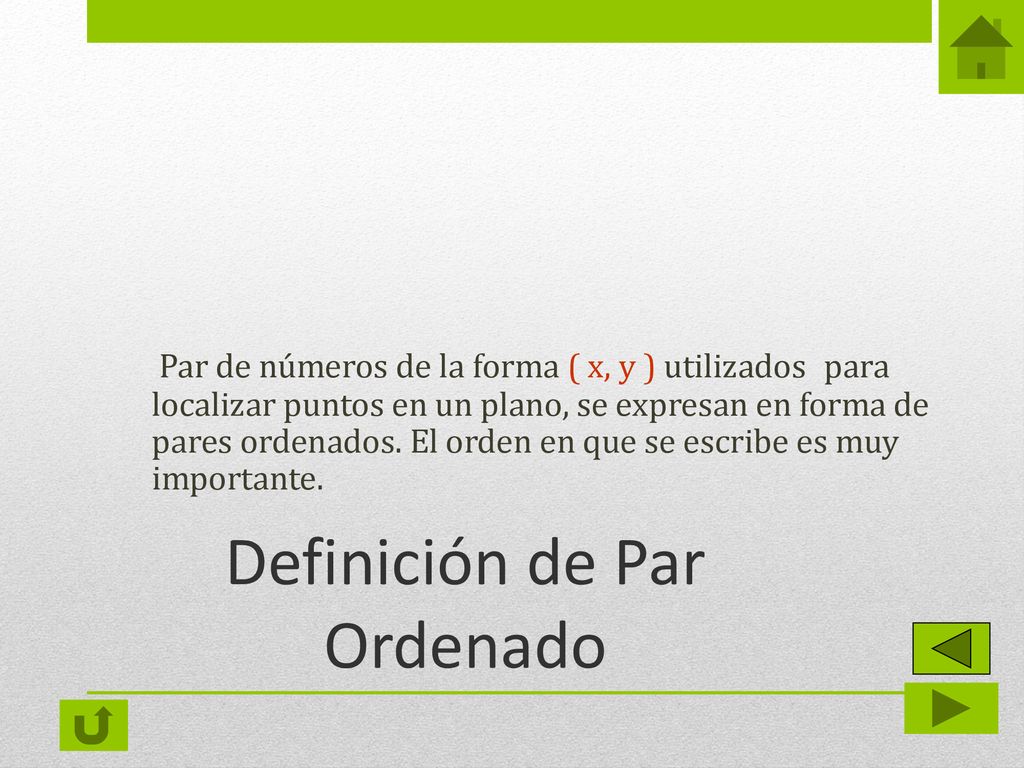

8 Definición de Par Ordenado
Par de números de la forma ( x, y ) utilizados para localizar puntos en un plano, se expresan en forma de pares ordenados. El orden en que se escribe es muy importante. Definición de Par Ordenado

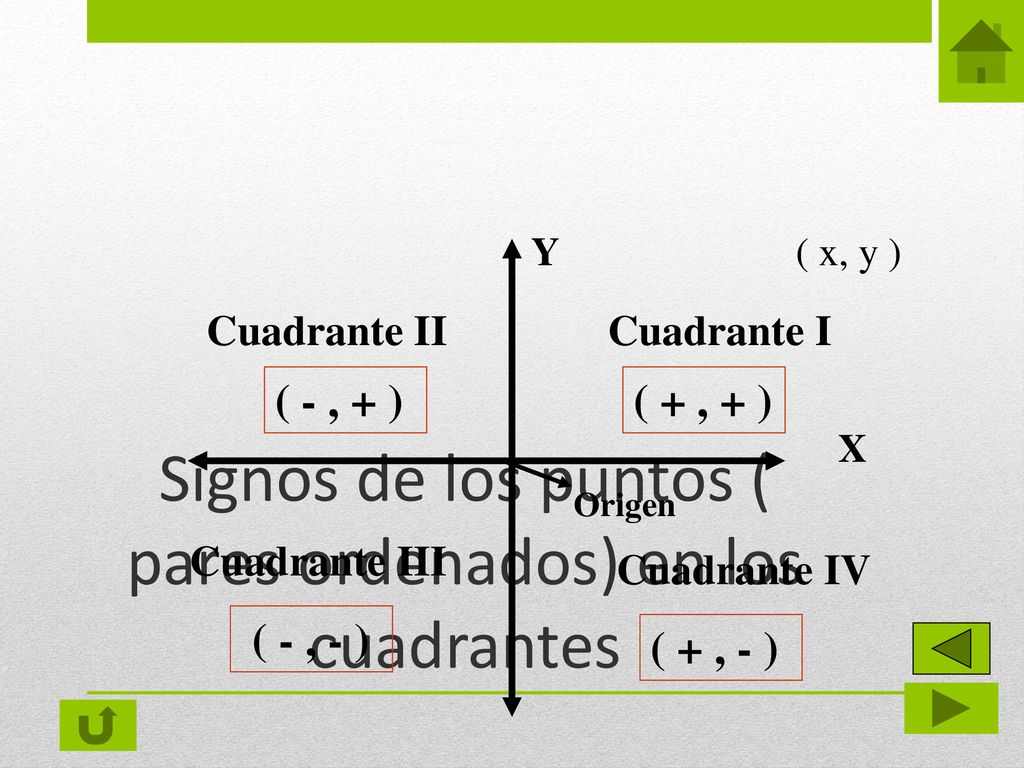

9 Signos de los puntos ( pares ordenados) en los cuadrantes
X Y Cuadrante I Cuadrante II Cuadrante III Cuadrante IV ( + , + ) ( - , + ) ( - , - ) ( + , - ) Origen ( x, y ) Signos de los puntos ( pares ordenados) en los cuadrantes

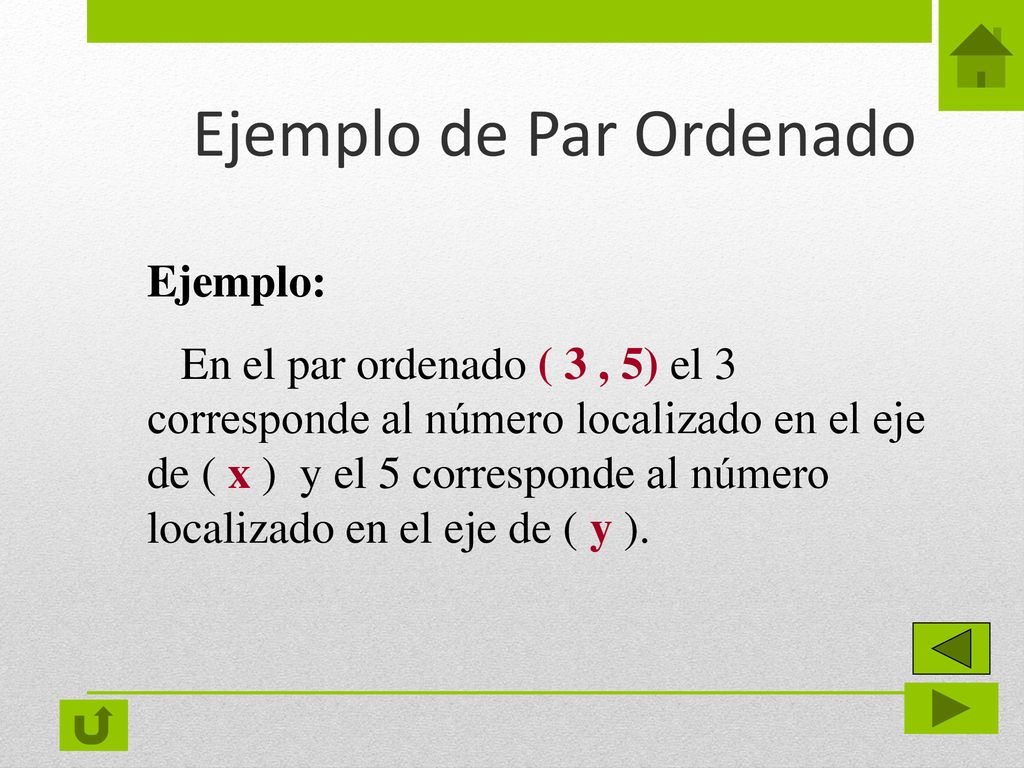

10 Ejemplo de Par Ordenado
En el par ordenado ( 3 , 5) el 3 corresponde al número localizado en el eje de ( x ) y el 5 corresponde al número localizado en el eje de ( y ).

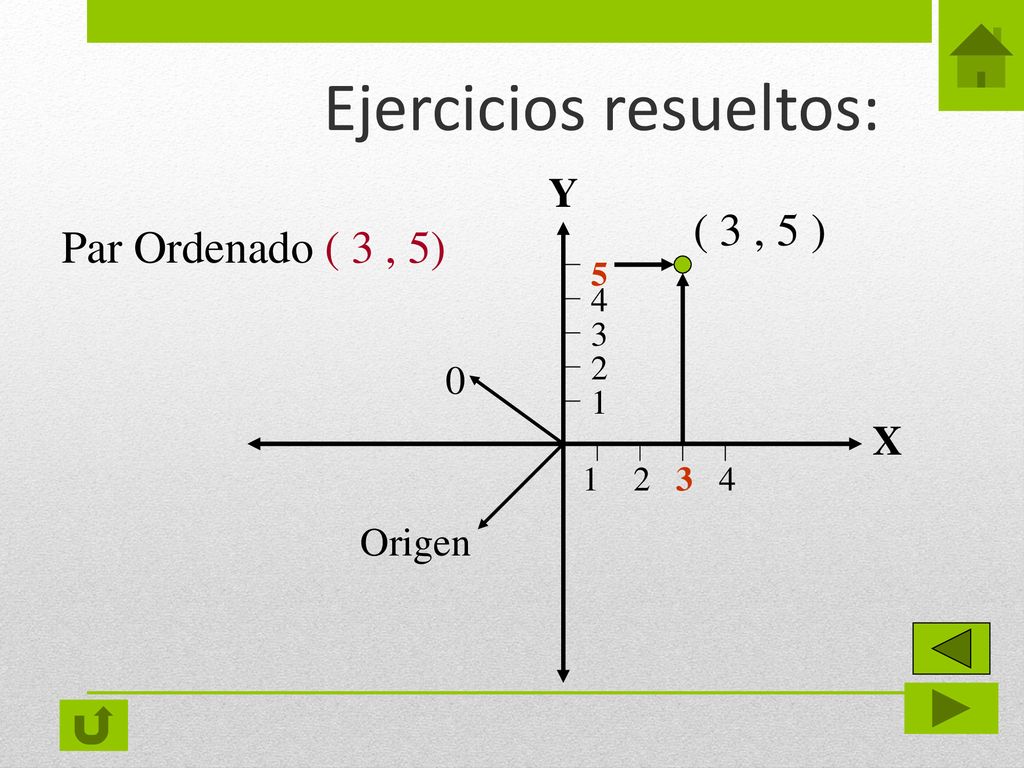

11 Ejercicios resueltos:
Y ( 3 , 5 ) Par Ordenado ( 3 , 5) 5 4 3 2 1 X Origen

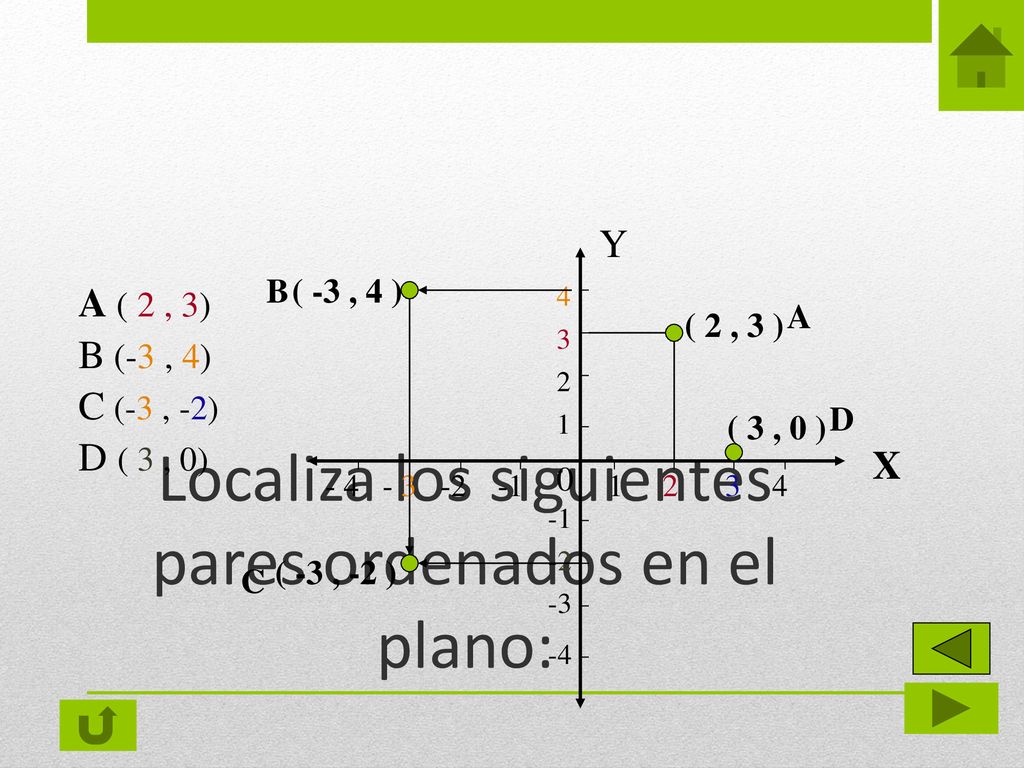

12 Localiza los siguientes pares ordenados en el plano:
Y B ( -3 , 4 ) A ( 2 , 3) 4 A ( 2 , 3 ) 3 B (-3 , 4) 2 C (-3 , -2) D 1 ( 3 , 0 ) D ( 3 , 0) X -1 Localiza los siguientes pares ordenados en el plano: -2 ( -3 , -2 ) C -3 -4

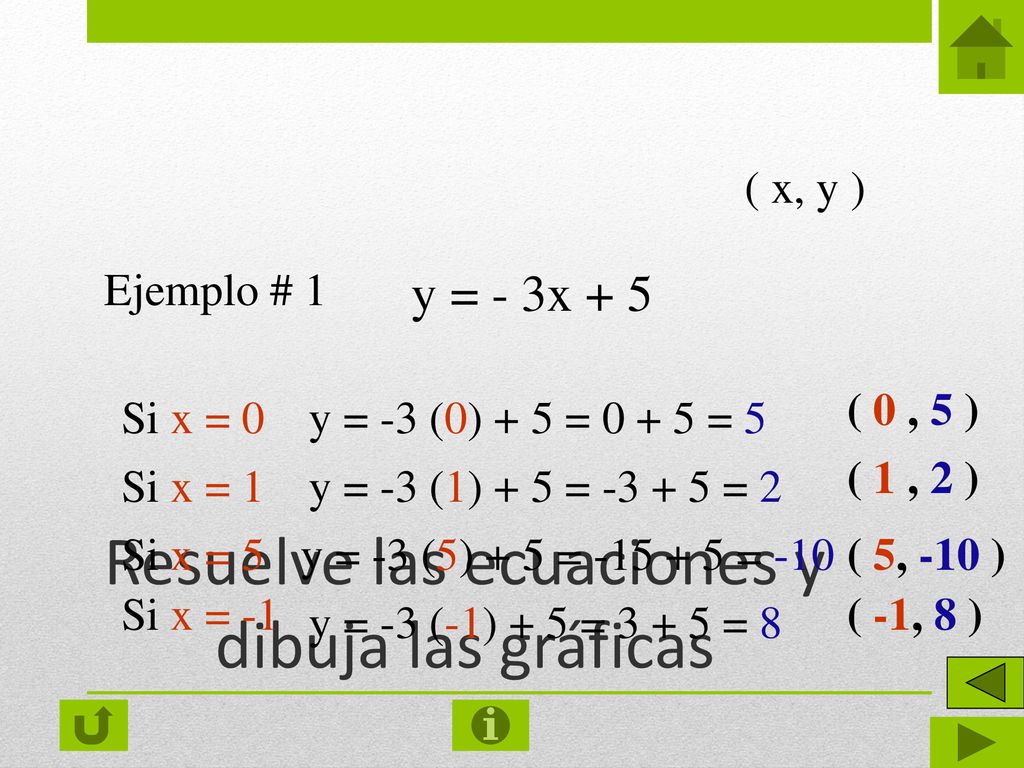

13 Resuelve las ecuaciones y dibuja las gráficas
( x, y ) Ejemplo # 1 y = - 3x + 5 ( 0 , 5 ) Si x = 0 y = -3 (0) + 5 = = 5 ( 1 , 2 ) Si x = 1 y = -3 (1) + 5 = = 2 Resuelve las ecuaciones y dibuja las gráficas Si x = 5 y = -3 (5) + 5 = = -10 ( 5, -10 ) Si x = -1 ( -1, 8 ) y = -3 (-1) + 5 = = 8

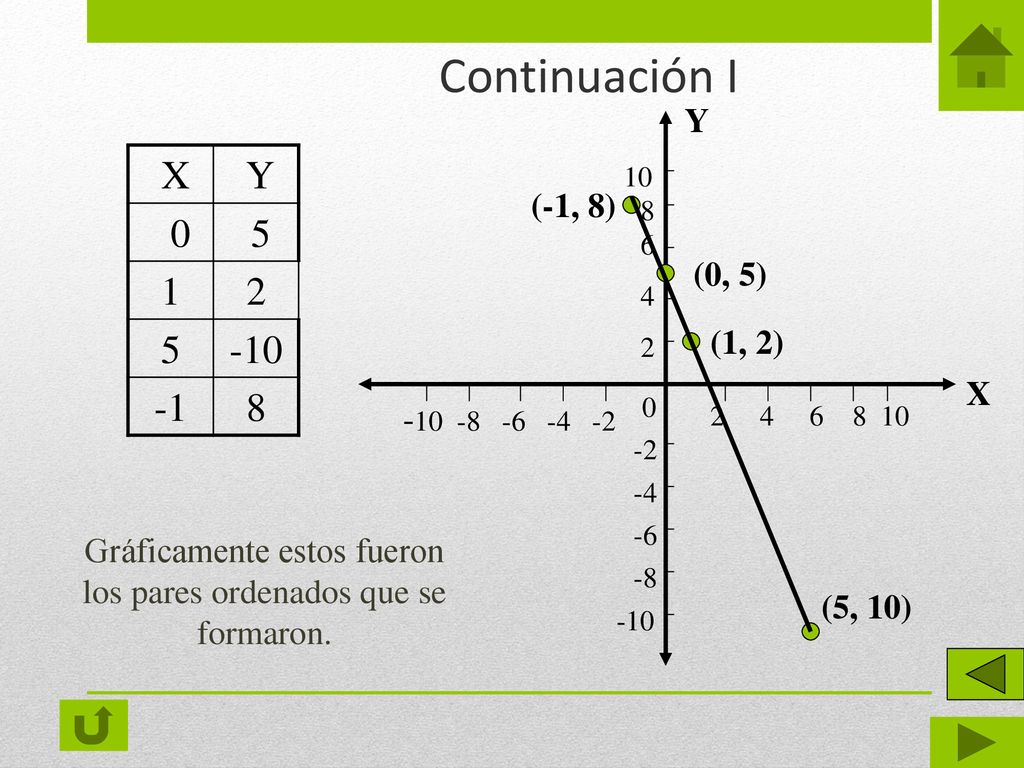

14 Gráficamente estos fueron los pares ordenados que se formaron.
Continuación I Y X Y 5 1 2 -10 -1 8 10 (-1, 8) 8 6 (0, 5) 4 (1, 2) 2 X -2 -4 Gráficamente estos fueron los pares ordenados que se formaron. -6 -8 (5, 10) -10

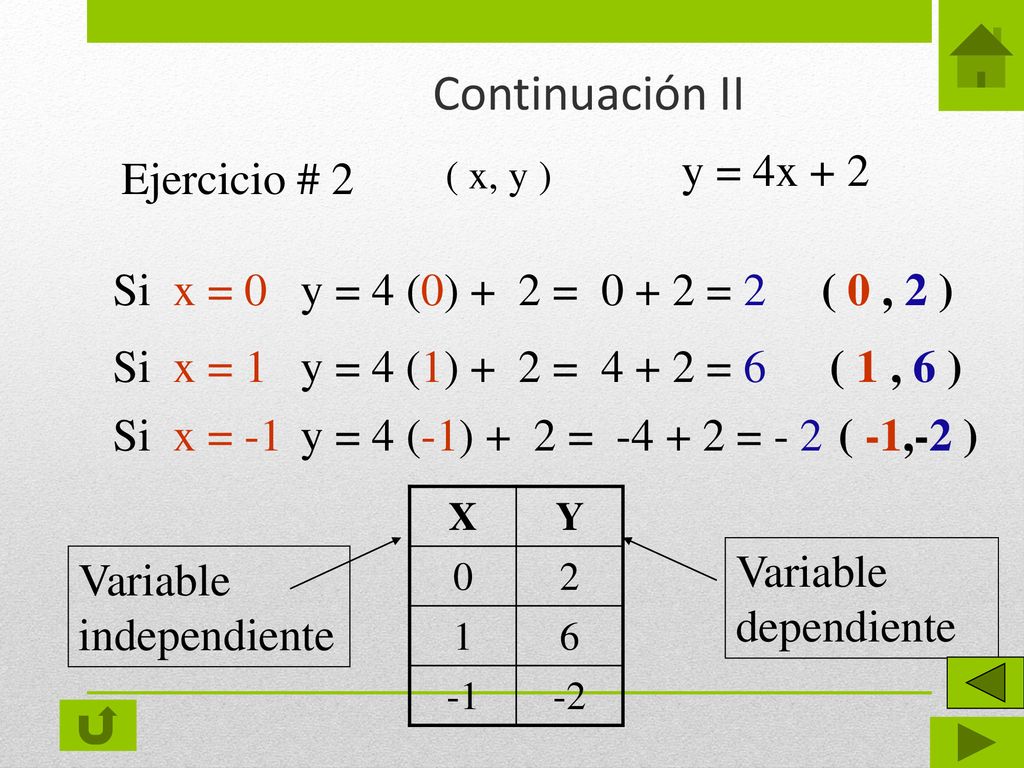

15 Continuación II y = 4x + 2 Ejercicio # 2 Si x = 0
( x, y ) Si x = 0 y = 4 (0) + 2 = = 2 ( 0 , 2 ) Si x = 1 y = 4 (1) + 2 = = 6 ( 1 , 6 ) Si x = -1 y = 4 (-1) + 2 = = - 2 ( -1,-2 ) X Y 2 1 6 -1 -2 Variable dependiente Variable independiente

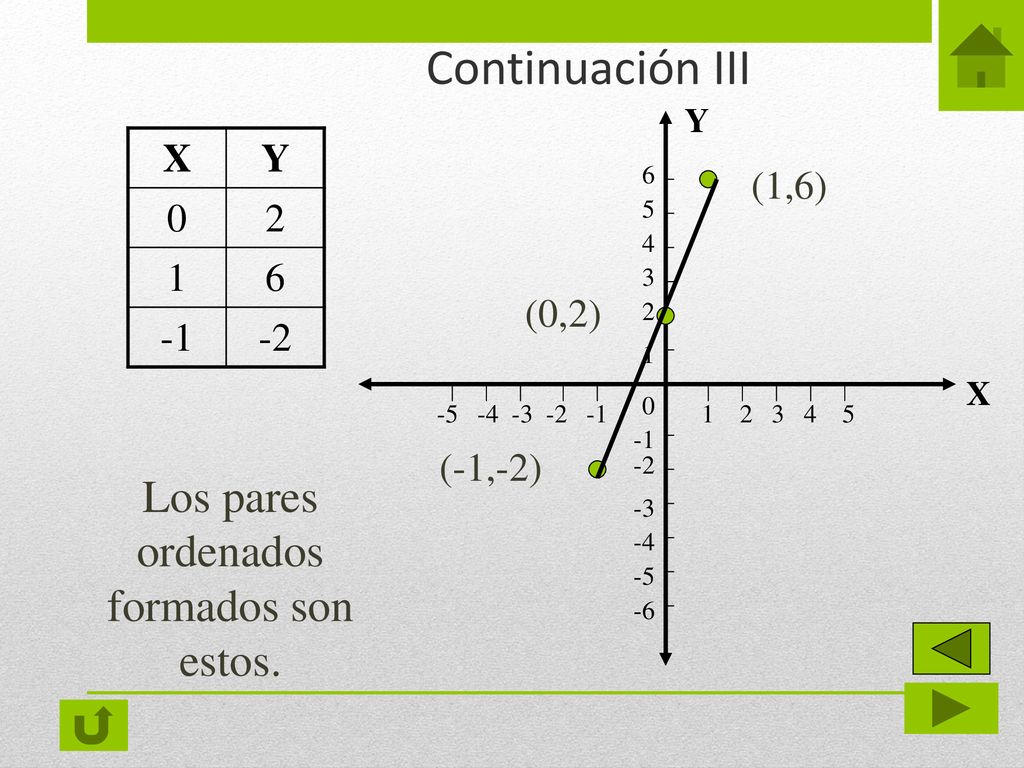

16 Los pares ordenados formados son estos.
Continuación III Y X Y 2 1 6 -1 -2 6 (1,6) 5 4 3 (0,2) 2 1 X -1 Los pares ordenados formados son estos. (-1,-2) -2 -3 -4 -5 -6

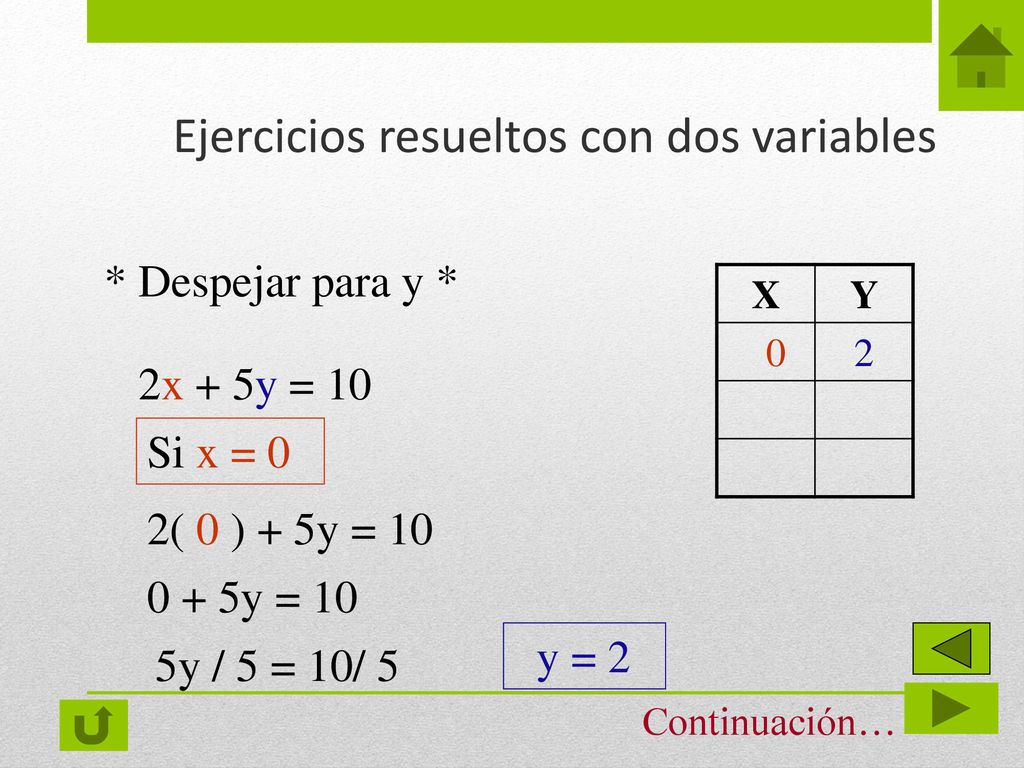

17 Ejercicios resueltos con dos variables
* Despejar para y * X Y 2 2x + 5y = 10 Si x = 0 2( 0 ) + 5y = 10 0 + 5y = 10 y = 2 5y / 5 = 10/ 5 Continuación…

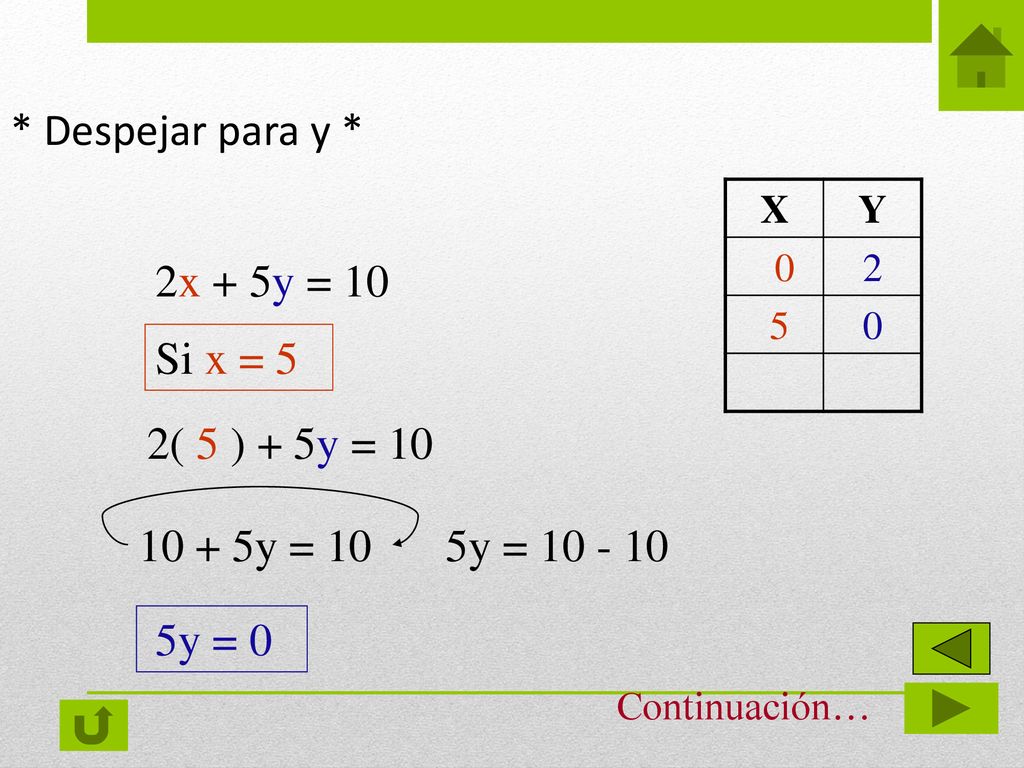

18 * Despejar para y * 2x + 5y = 10 Si x = 5 2( 5 ) + 5y = 10
2 5 2x + 5y = 10 Si x = 5 2( 5 ) + 5y = 10 10 + 5y = 10 5y = 5y = 0 Continuación…

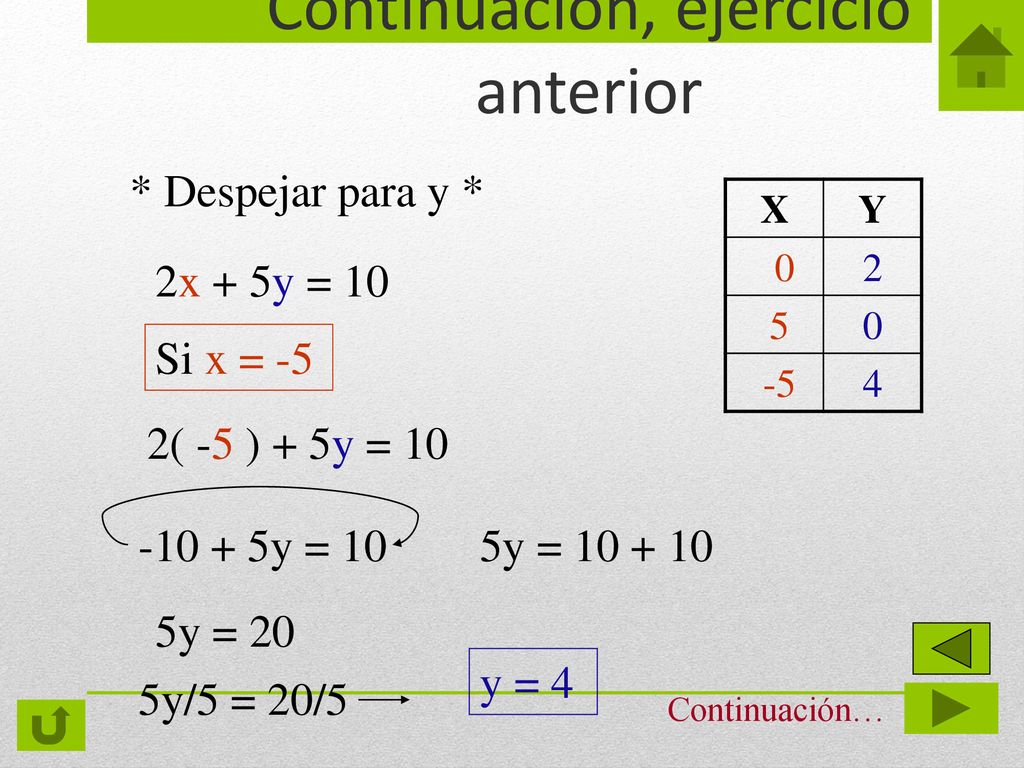

19 Continuación, ejercicio anterior
* Despejar para y * X Y 2 5 -5 4 2x + 5y = 10 Si x = -5 2( -5 ) + 5y = 10 y = 10 5y = 5y = 20 y = 4 5y/5 = 20/5 Continuación…

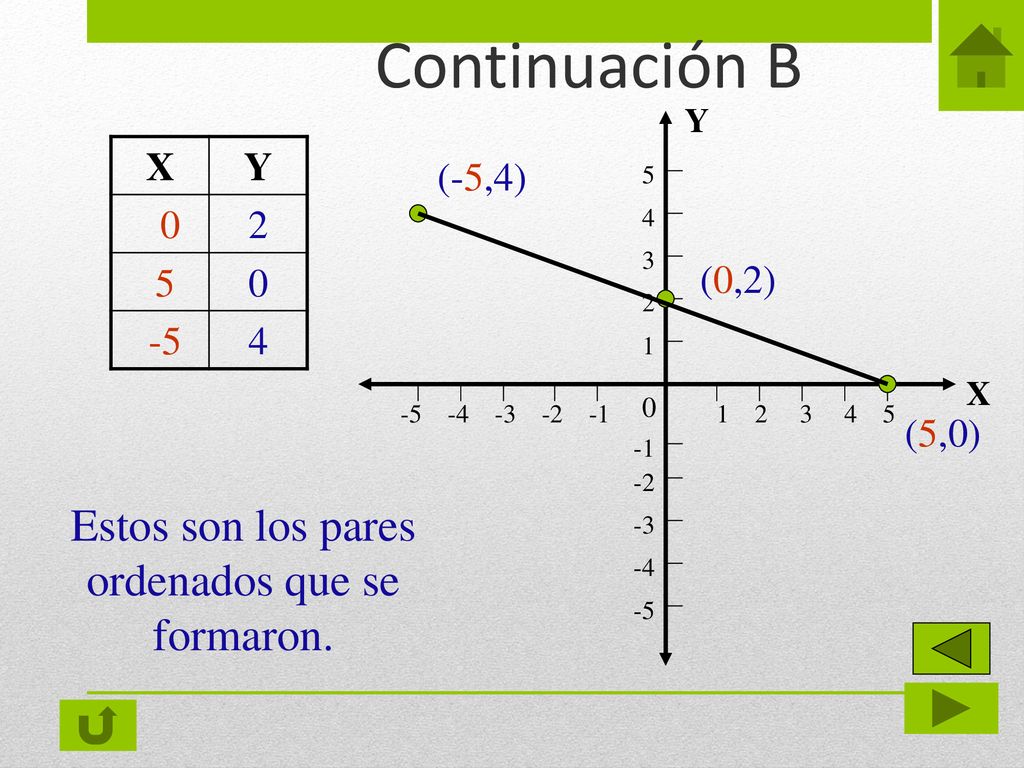

20 Estos son los pares ordenados que se formaron.
Continuación B Y X Y 2 5 -5 4 (-5,4) 5 4 3 (0,2) 2 1 X (5,0) -1 -2 Estos son los pares ordenados que se formaron. -3 -4 -5

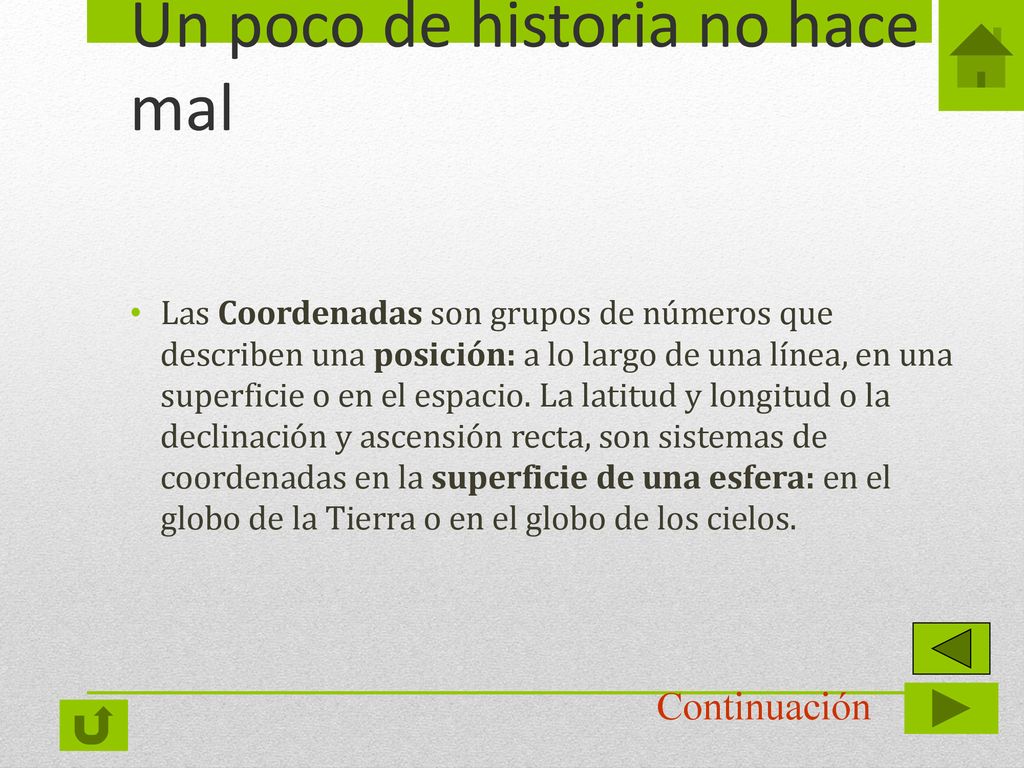

21 Un poco de historia no hace mal
Las Coordenadas son grupos de números que describen una posición: a lo largo de una línea, en una superficie o en el espacio. La latitud y longitud o la declinación y ascensión recta, son sistemas de coordenadas en la superficie de una esfera: en el globo de la Tierra o en el globo de los cielos. Continuación

22 Continuación historia
El sistema de coordenadas cartesianas fue conocido con el nombre de René Descartes ("De-kart"), un científico y filósofo francés que, hacia el año 1600, ideó una forma sistemática de designar cada punto en el plano por medio de dos números. El sistema de coordenadas cartesianas fue conocido con el nombre de René Descartes ("De-kart"), un científico y filósofo francés que, hacia el año 1600, ideó una forma sistemática de designar cada punto en el plano por medio de dos números. Continuación

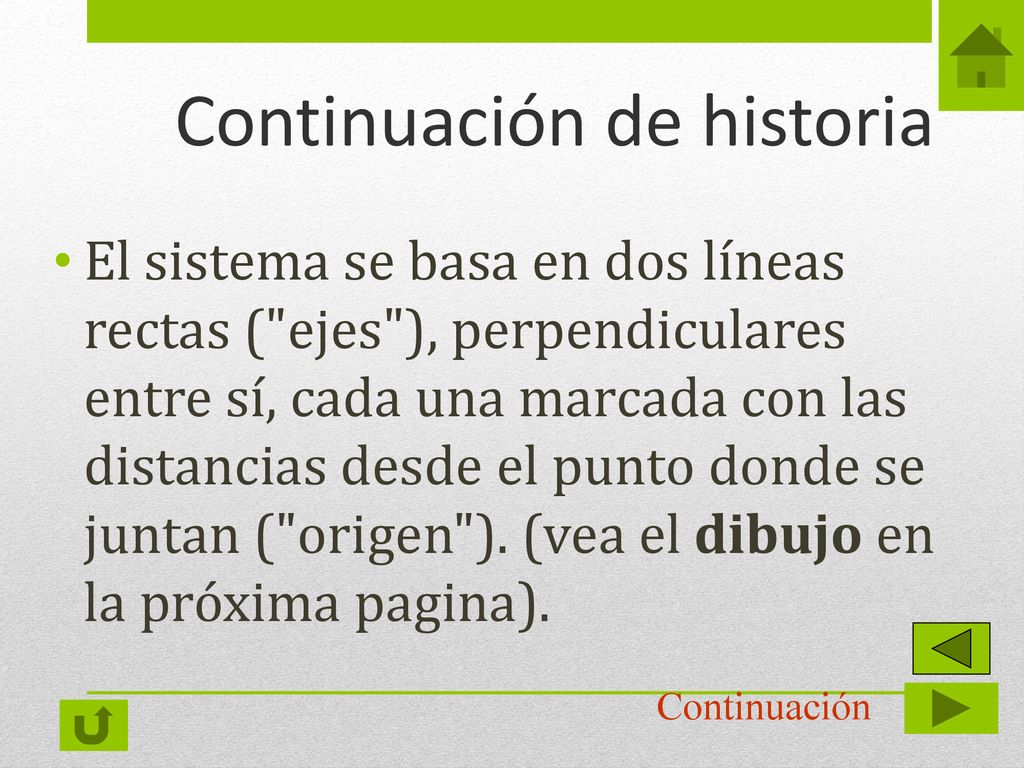

23 Continuación de historia
El sistema se basa en dos líneas rectas ("ejes"), perpendiculares entre sí, cada una marcada con las distancias desde el punto donde se juntan ("origen"). (vea el dibujo en la próxima pagina). Continuación

24 Dibujo cartesiano Fig. 1 Continuación

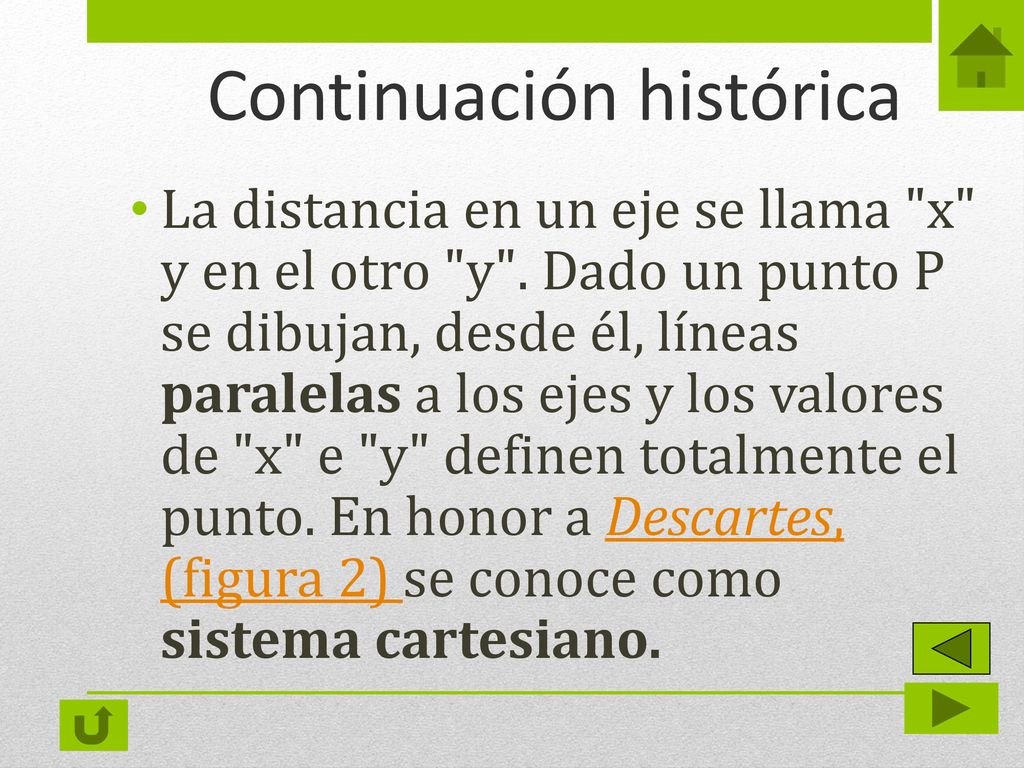

25 Continuación histórica
La distancia en un eje se llama "x" y en el otro "y". Dado un punto P se dibujan, desde él, líneas paralelas a los ejes y los valores de "x" e "y" definen totalmente el punto. En honor a Descartes, (figura 2) se conoce como sistema cartesiano.

26 Figura 2 René Descartes

27 Practicar para no olvidar
Fig. 4

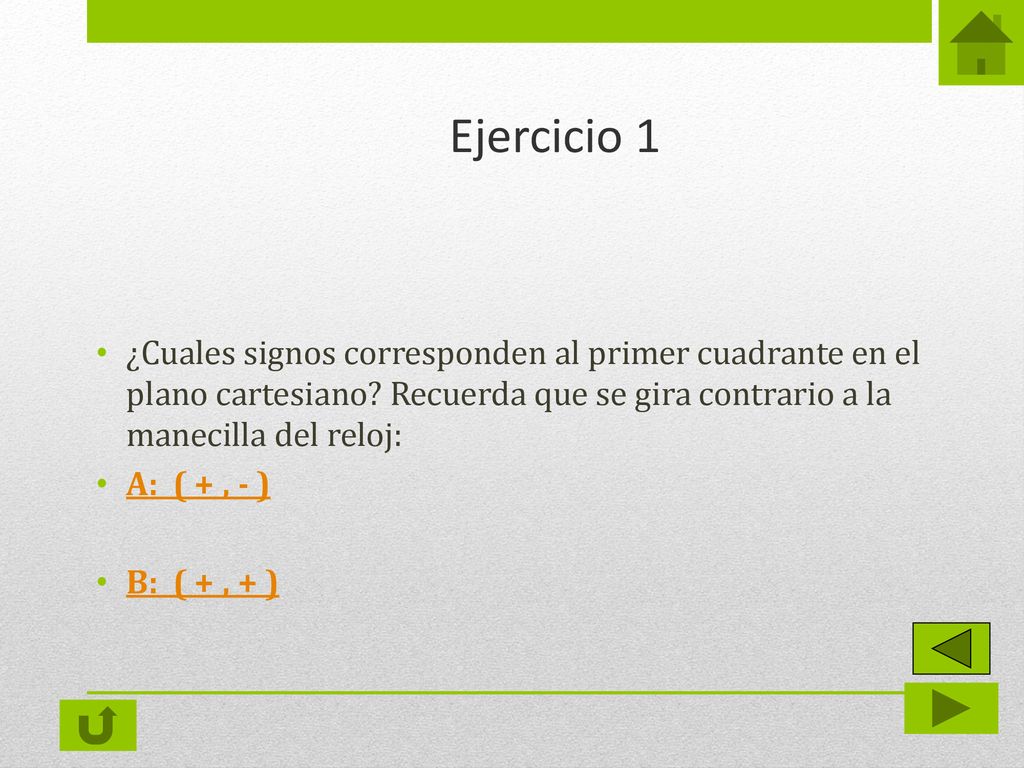

28 Ejercicio 1 ¿Cuales signos corresponden al primer cuadrante en el plano cartesiano? Recuerda que se gira contrario a la manecilla del reloj: A: ( + , - ) B: ( + , + )

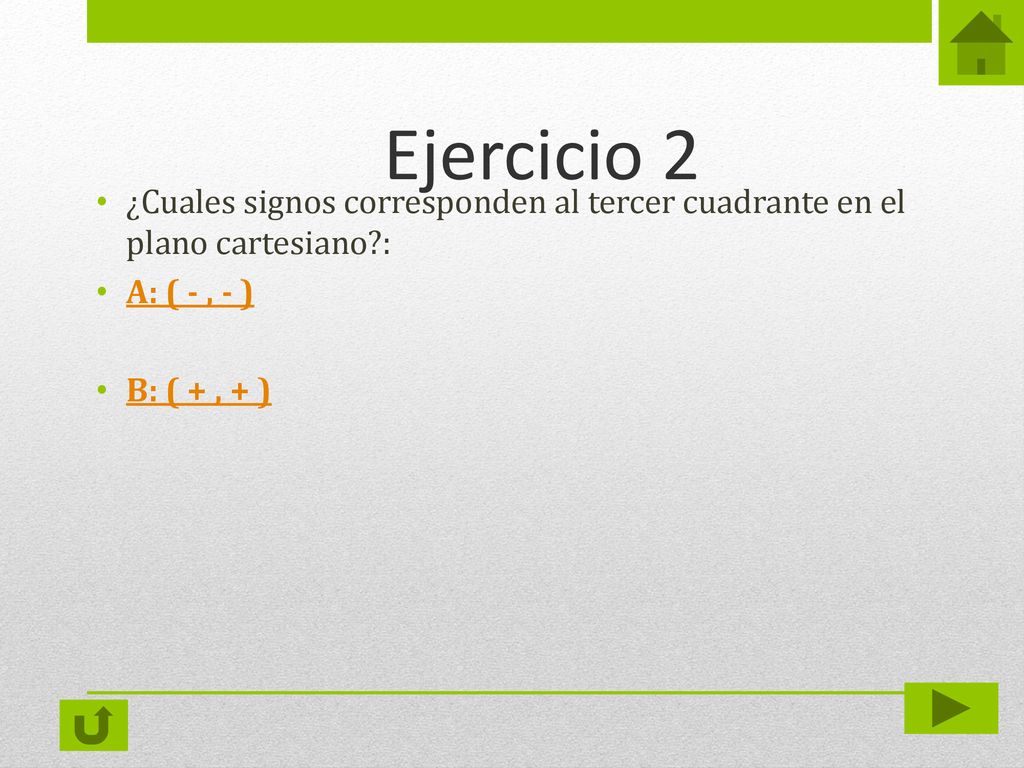

29 ¿Cuales signos corresponden al tercer cuadrante en el plano cartesiano
B: ( + , + ) Ejercicio 2

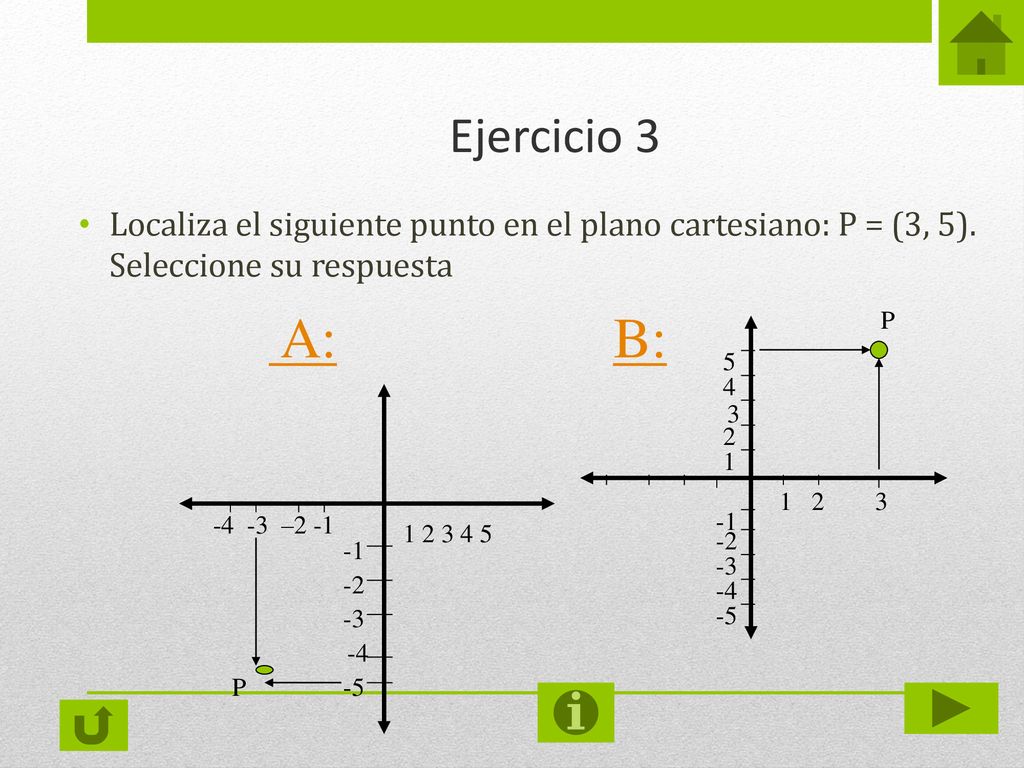

30 Ejercicio 3 Localiza el siguiente punto en el plano cartesiano: P = (3, 5). Seleccione su respuesta P B: A: 5 4 3 2 1 –2 -1 -1 -2 -1 -3 -2 -4 -3 -5 -4 P -5

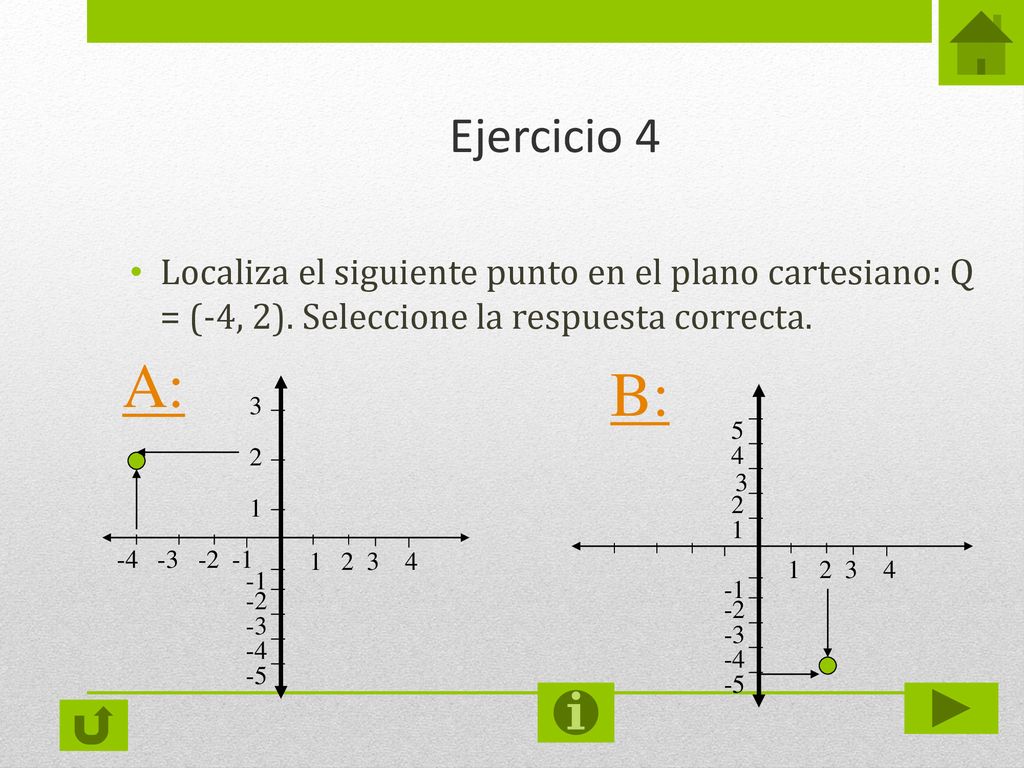

31 Ejercicio 4 Localiza el siguiente punto en el plano cartesiano: Q = (-4, 2). Seleccione la respuesta correcta. A: B: 3 5 2 4 3 1 2 1 -1 -1 -2 -2 -3 -3 -4 -4 -5 -5

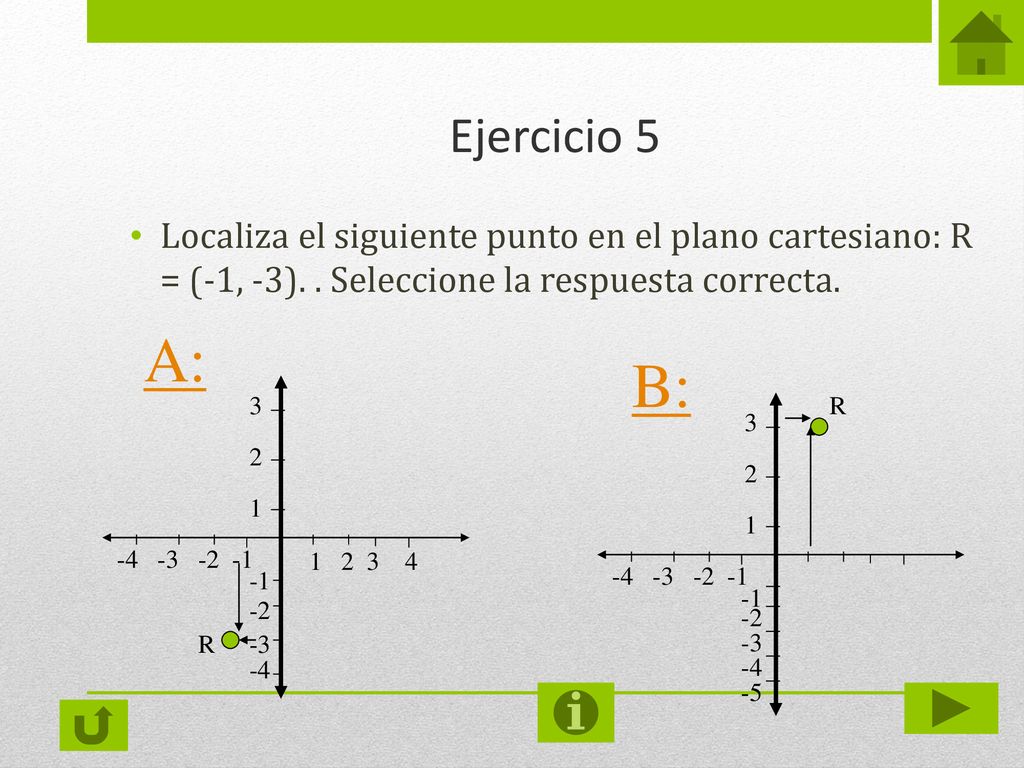

32 Ejercicio 5 Localiza el siguiente punto en el plano cartesiano: R = (-1, -3). . Seleccione la respuesta correcta. A: B: 3 R 3 2 2 1 1 -1 -1 -2 -2 R -3 -3 -4 -4 -5

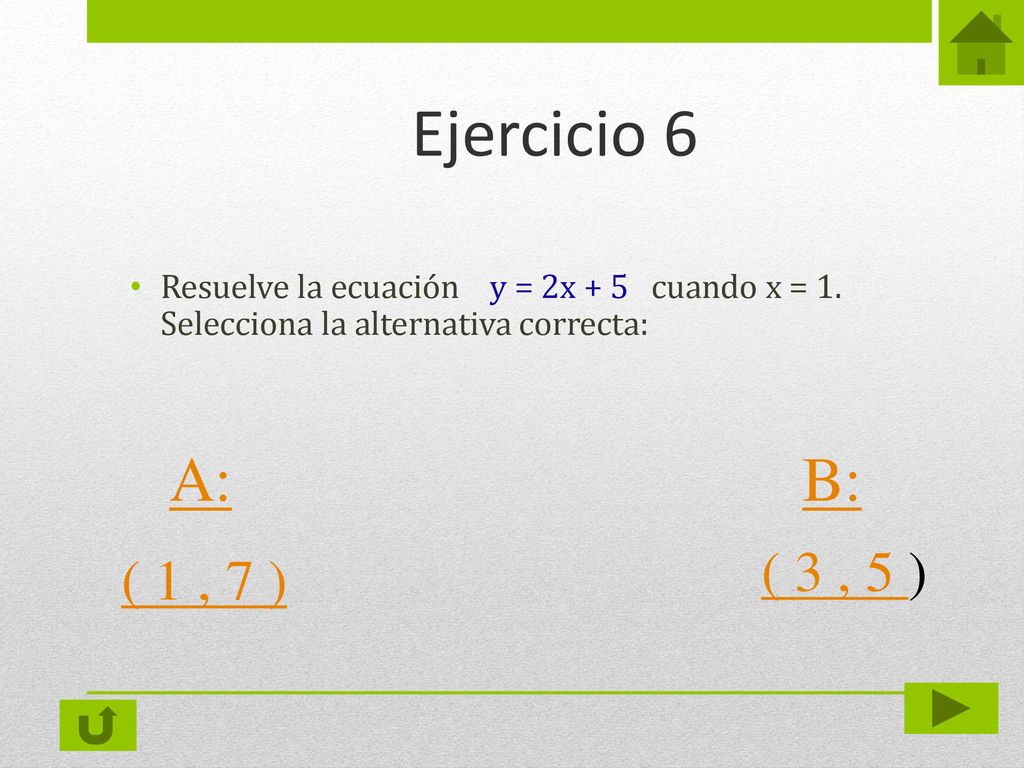

33 Ejercicio 6 Resuelve la ecuación y = 2x cuando x = 1. Selecciona la alternativa correcta: B: A: ( 3 , 5 ) ( 1 , 7 )

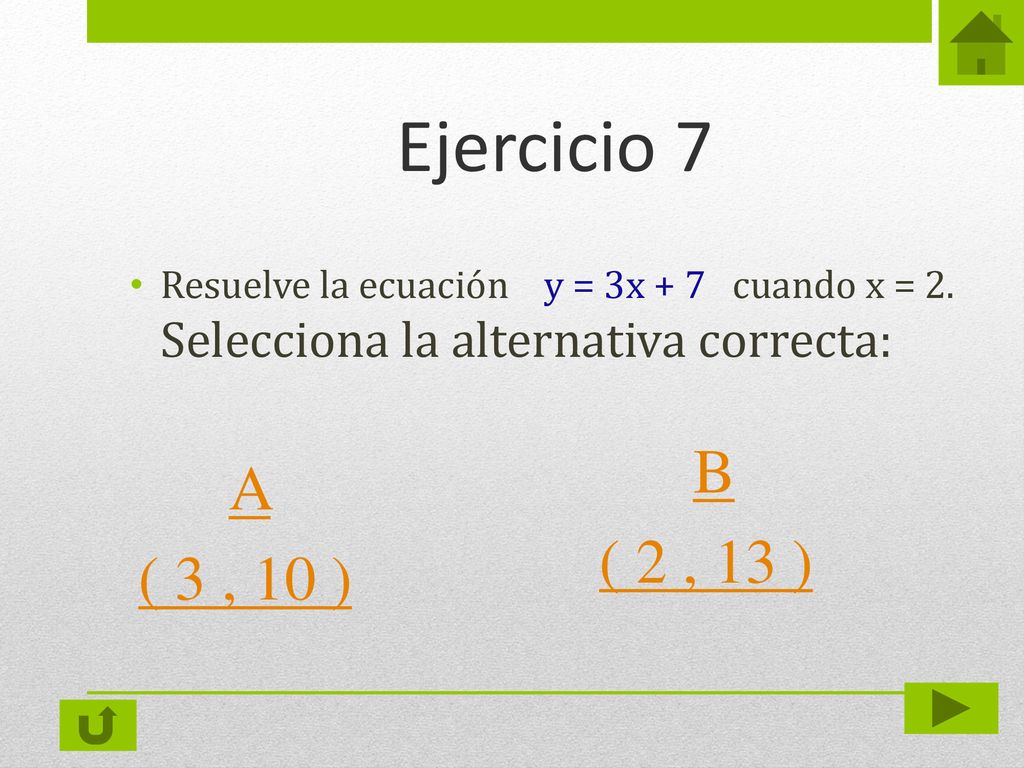

34 Ejercicio 7 Resuelve la ecuación y = 3x cuando x = 2. Selecciona la alternativa correcta: B ( 2 , 13 ) A ( 3 , 10 )

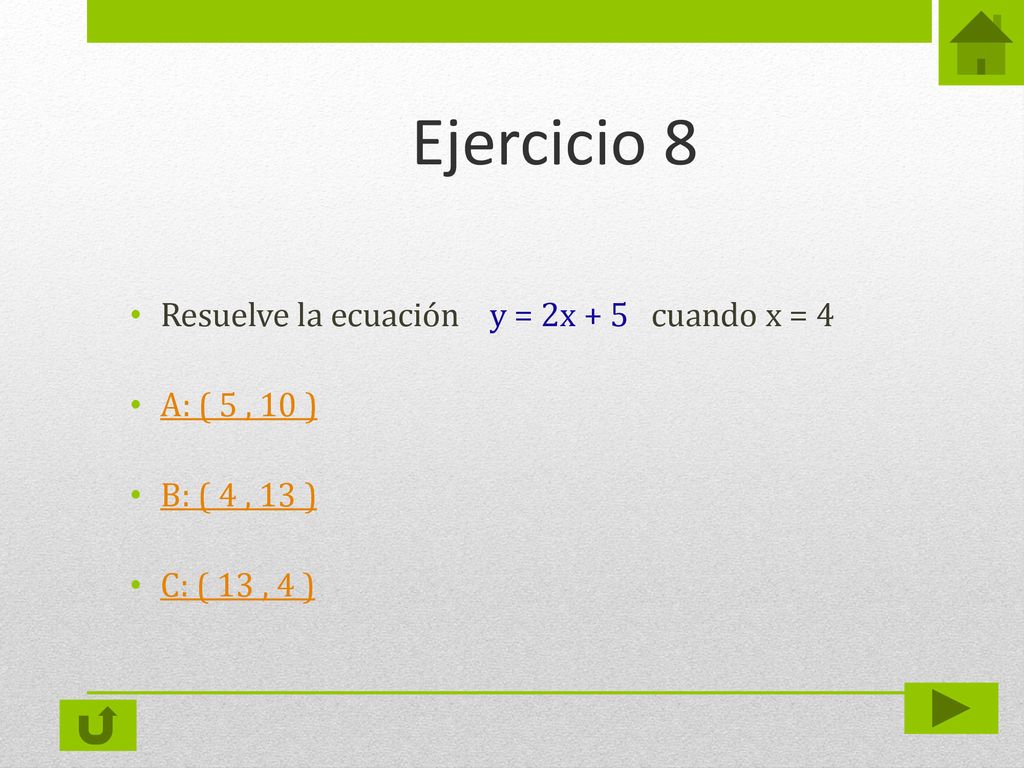

35 Ejercicio 8 Resuelve la ecuación y = 2x + 5 cuando x = 4 A: ( 5 , 10 )
B: ( 4 , 13 ) C: ( 13 , 4 )

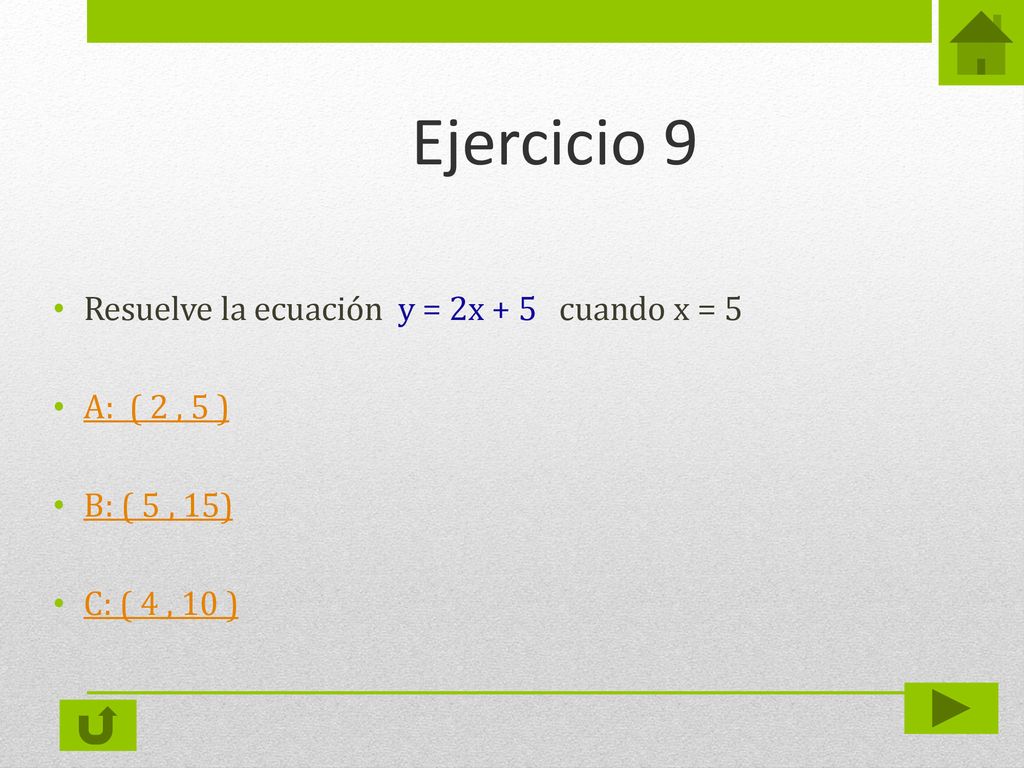

36 Ejercicio 9 Resuelve la ecuación y = 2x + 5 cuando x = 5 A: ( 2 , 5 )
B: ( 5 , 15) C: ( 4 , 10 )

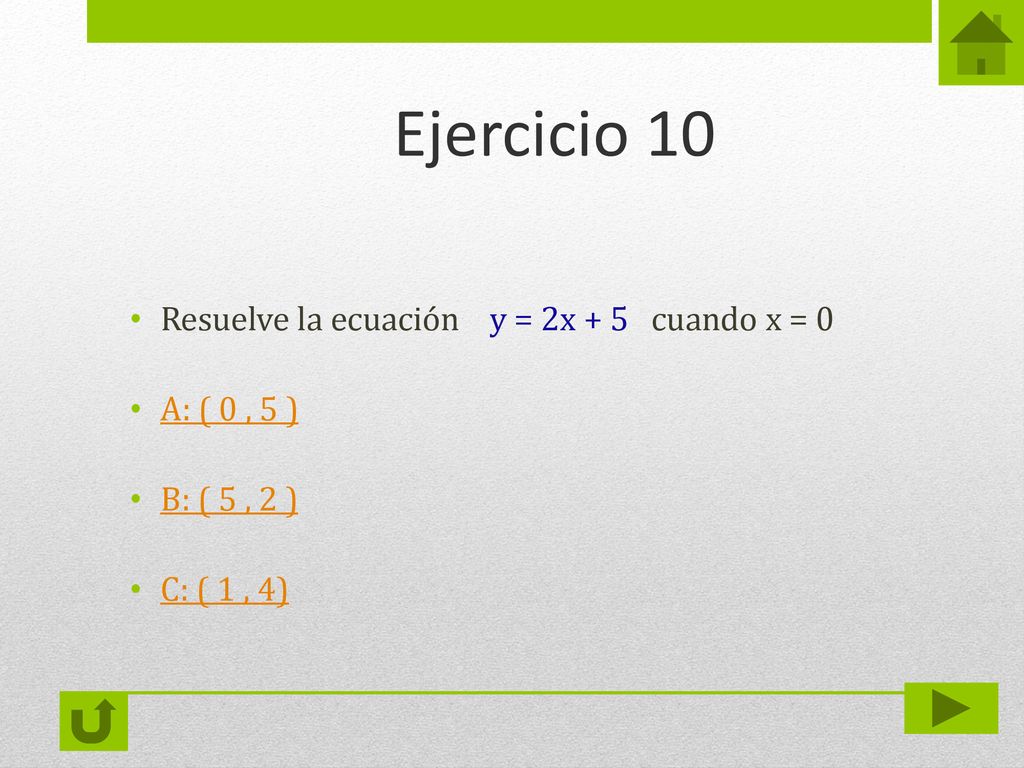

37 Ejercicio 10 Resuelve la ecuación y = 2x + 5 cuando x = 0 A: ( 0 , 5 )
B: ( 5 , 2 ) C: ( 1 , 4)

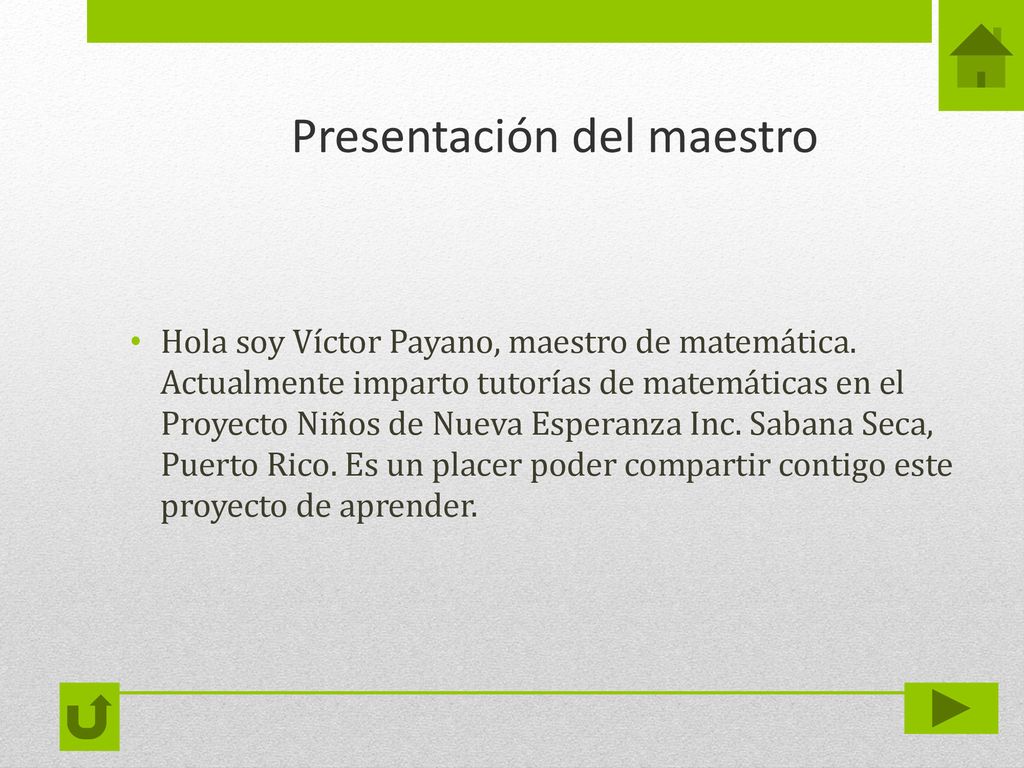

38 Presentación del maestro
Hola soy Víctor Payano, maestro de matemática. Actualmente imparto tutorías de matemáticas en el Proyecto Niños de Nueva Esperanza Inc. Sabana Seca, Puerto Rico. Es un placer poder compartir contigo este proyecto de aprender.

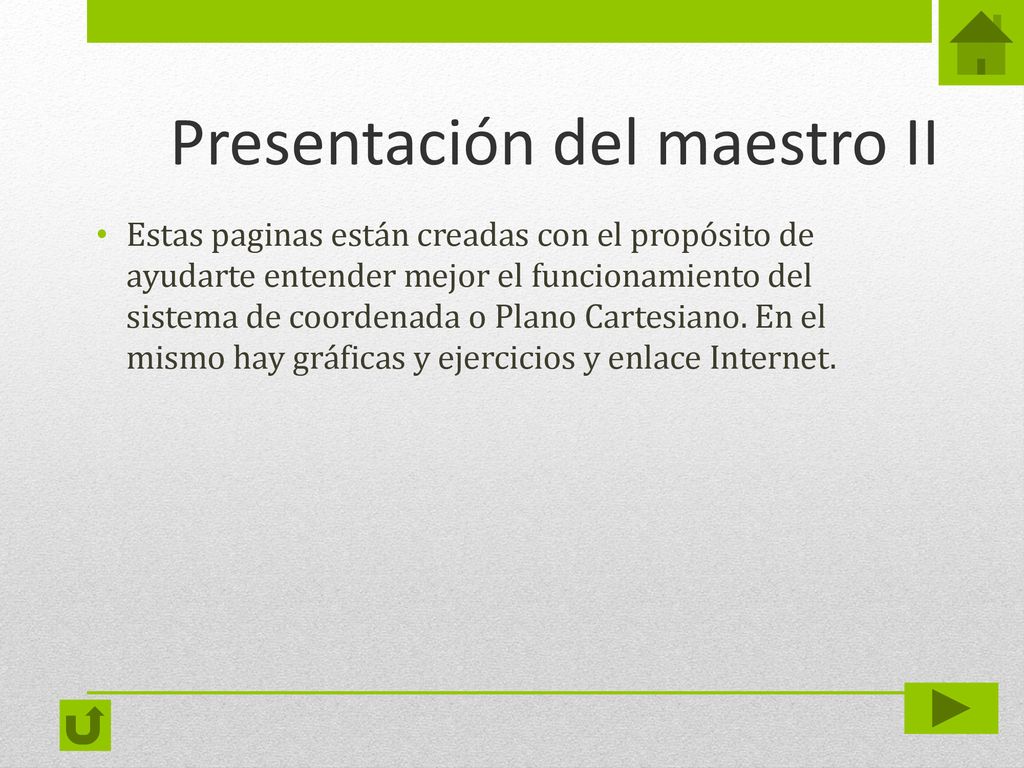

39 Presentación del maestro II
Estas paginas están creadas con el propósito de ayudarte entender mejor el funcionamiento del sistema de coordenada o Plano Cartesiano. En el mismo hay gráficas y ejercicios y enlace Internet. Presentación del maestro II

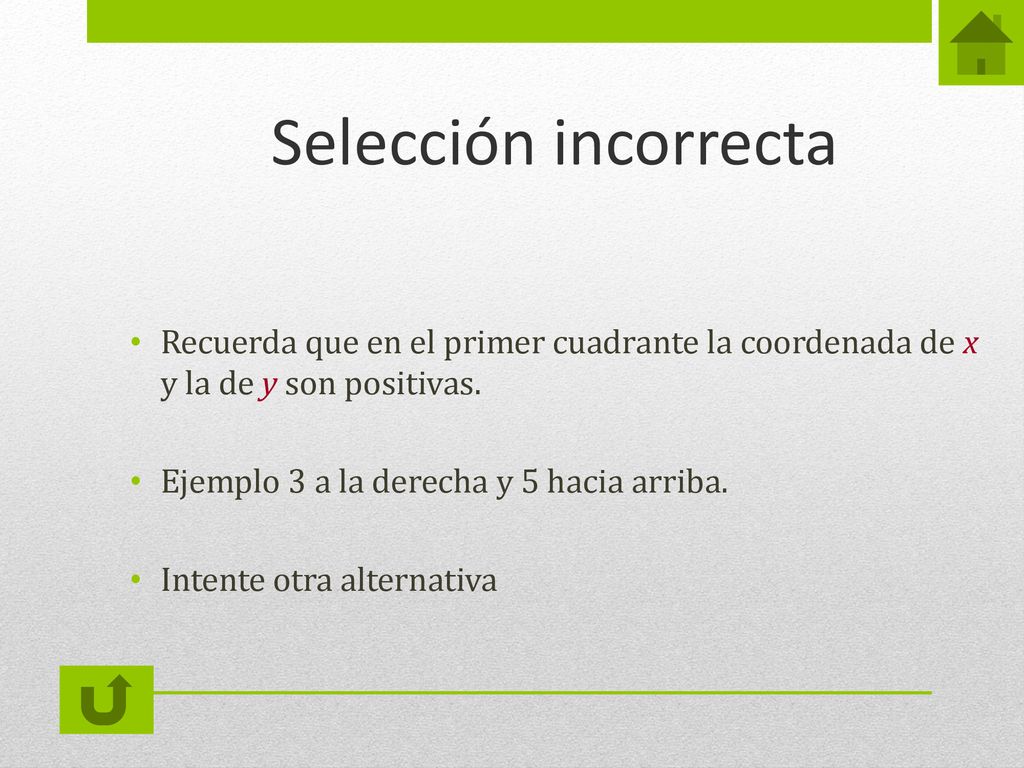

40 Selección incorrecta Recuerda que en el primer cuadrante la coordenada de x y la de y son positivas. Ejemplo 3 a la derecha y 5 hacia arriba. Intente otra alternativa

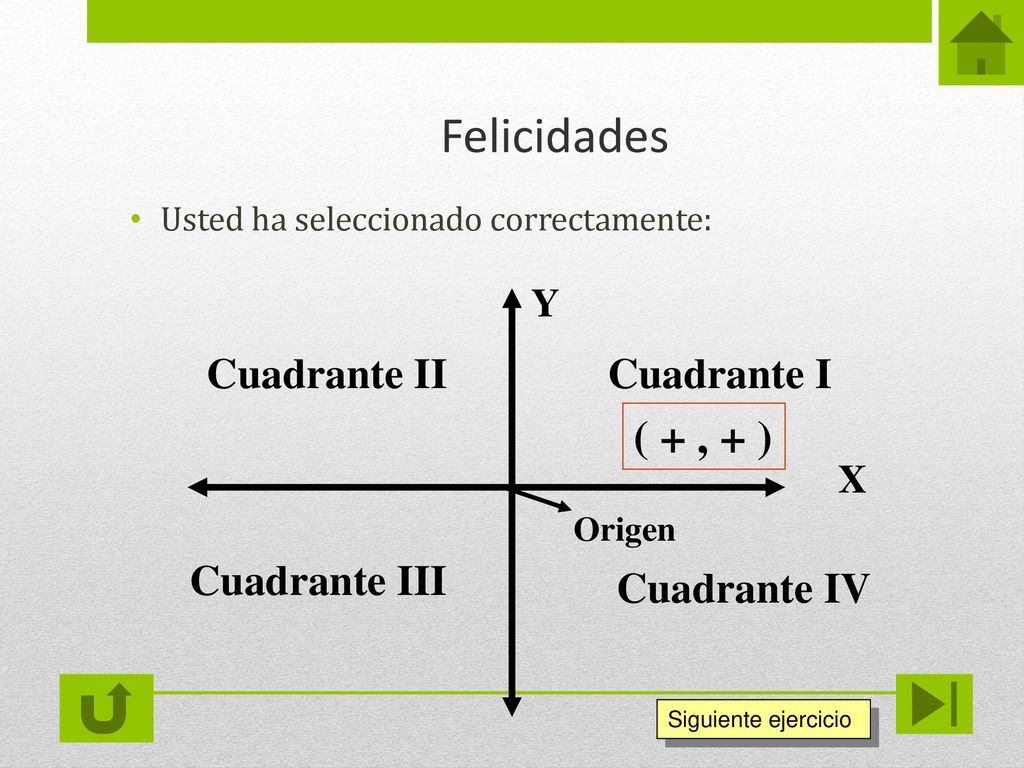

41 Felicidades ( + , + ) Cuadrante I Cuadrante II Cuadrante III
Usted ha seleccionado correctamente: X Y Cuadrante I Cuadrante II Cuadrante III Cuadrante IV ( + , + ) Origen Siguiente ejercicio

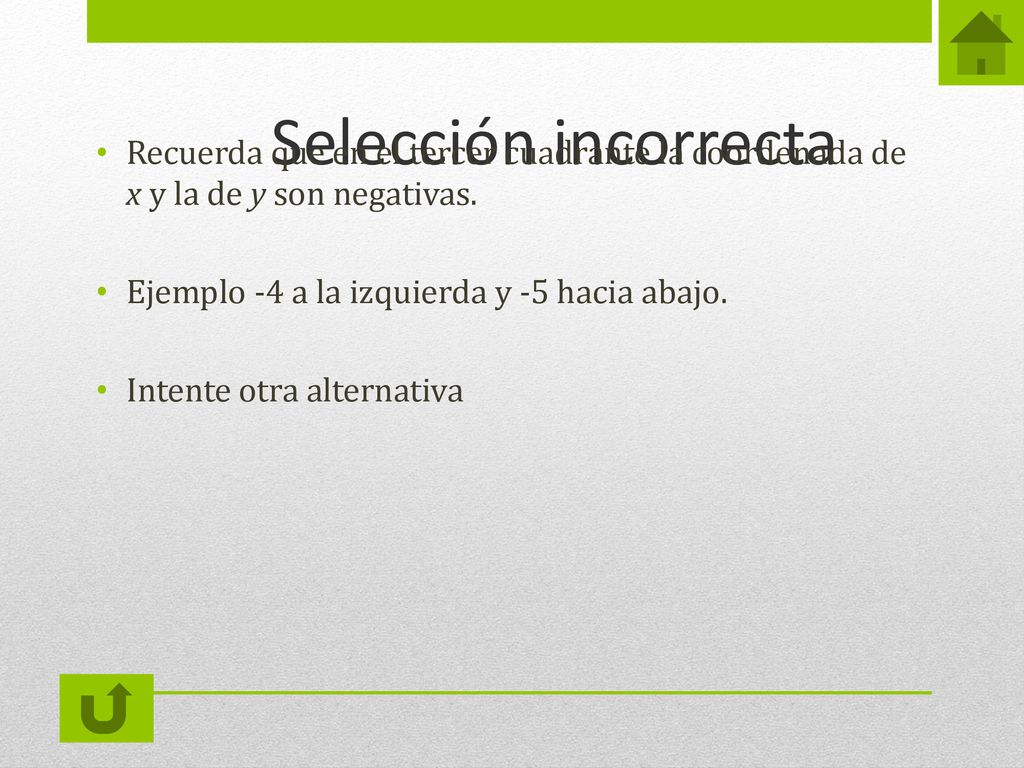

42 Recuerda que en el tercer cuadrante la coordenada de x y la de y son negativas.
Ejemplo -4 a la izquierda y -5 hacia abajo. Intente otra alternativa Selección incorrecta

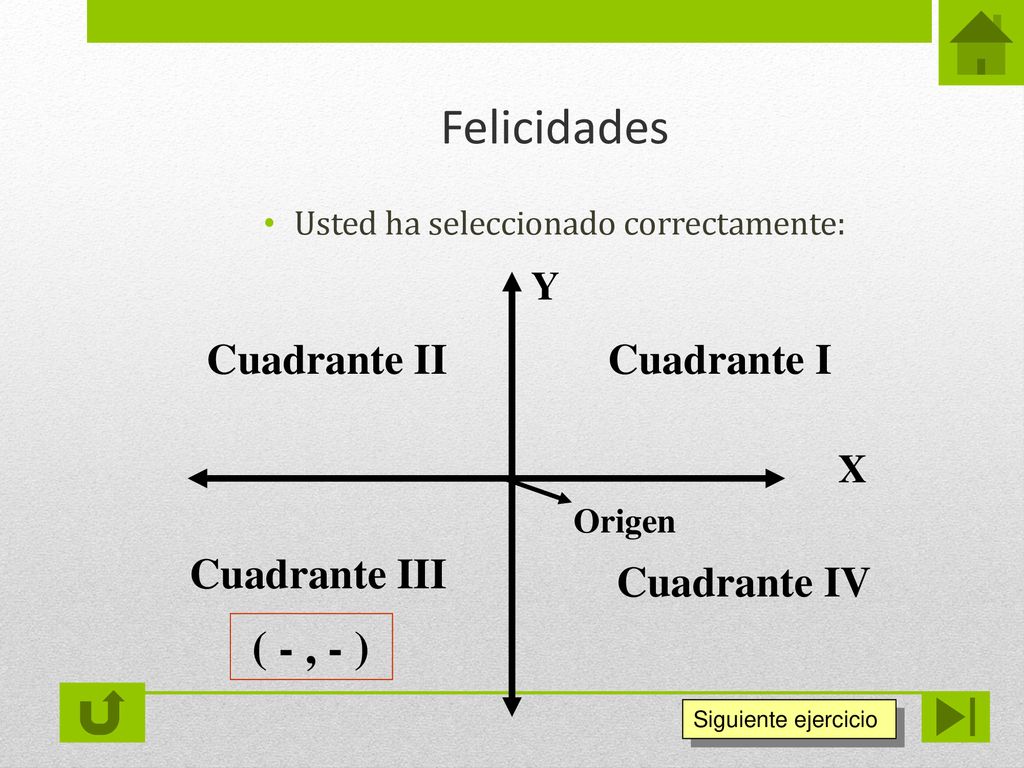

43 Usted ha seleccionado correctamente:
Felicidades Usted ha seleccionado correctamente: Y Cuadrante II Cuadrante I X Origen Cuadrante III Cuadrante IV ( - , - ) Siguiente ejercicio

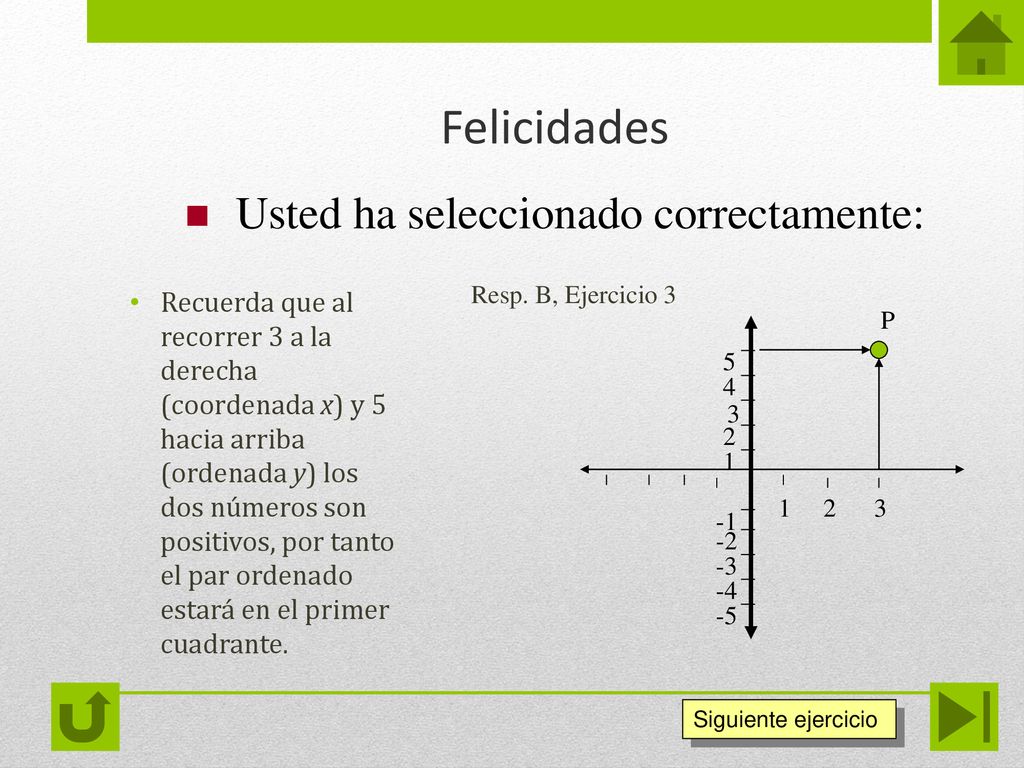

44 Usted ha seleccionado correctamente:
Felicidades Usted ha seleccionado correctamente: Recuerda que al recorrer 3 a la derecha (coordenada x) y 5 hacia arriba (ordenada y) los dos números son positivos, por tanto el par ordenado estará en el primer cuadrante. Resp. B, Ejercicio 3 P 5 4 3 2 1 -1 -2 -3 -4 -5 Siguiente ejercicio

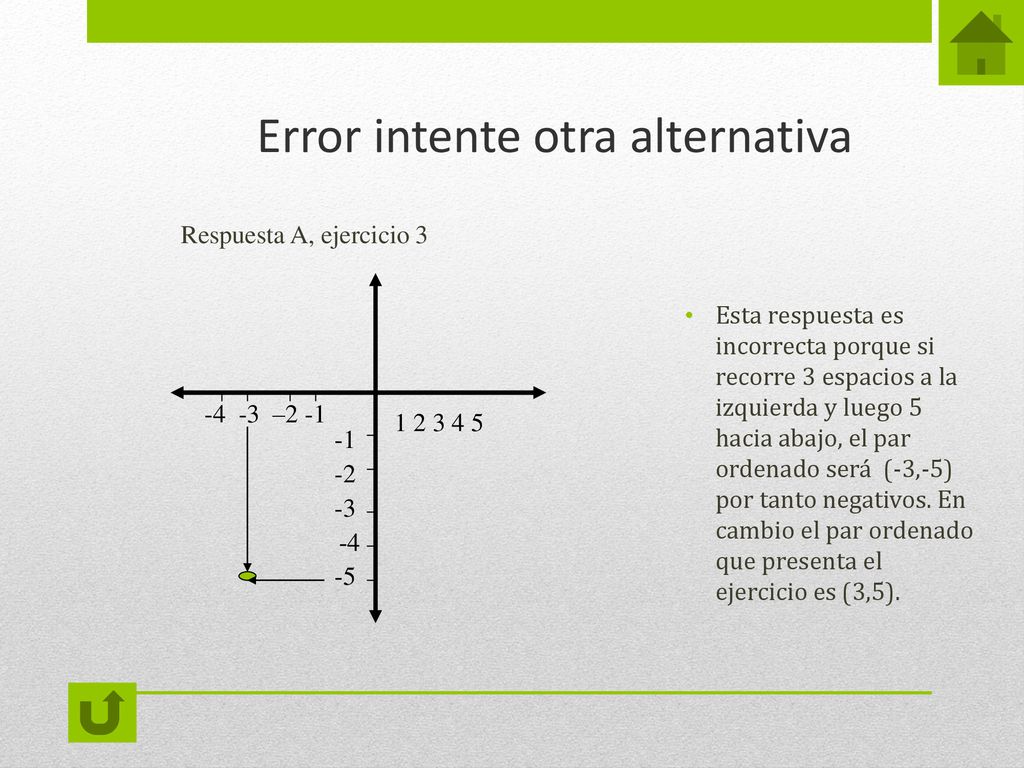

45 Error intente otra alternativa
Respuesta A, ejercicio 3 Esta respuesta es incorrecta porque si recorre 3 espacios a la izquierda y luego 5 hacia abajo, el par ordenado será (-3,-5) por tanto negativos. En cambio el par ordenado que presenta el ejercicio es (3,5). –2 -1 -1 -2 -3 -4 -5

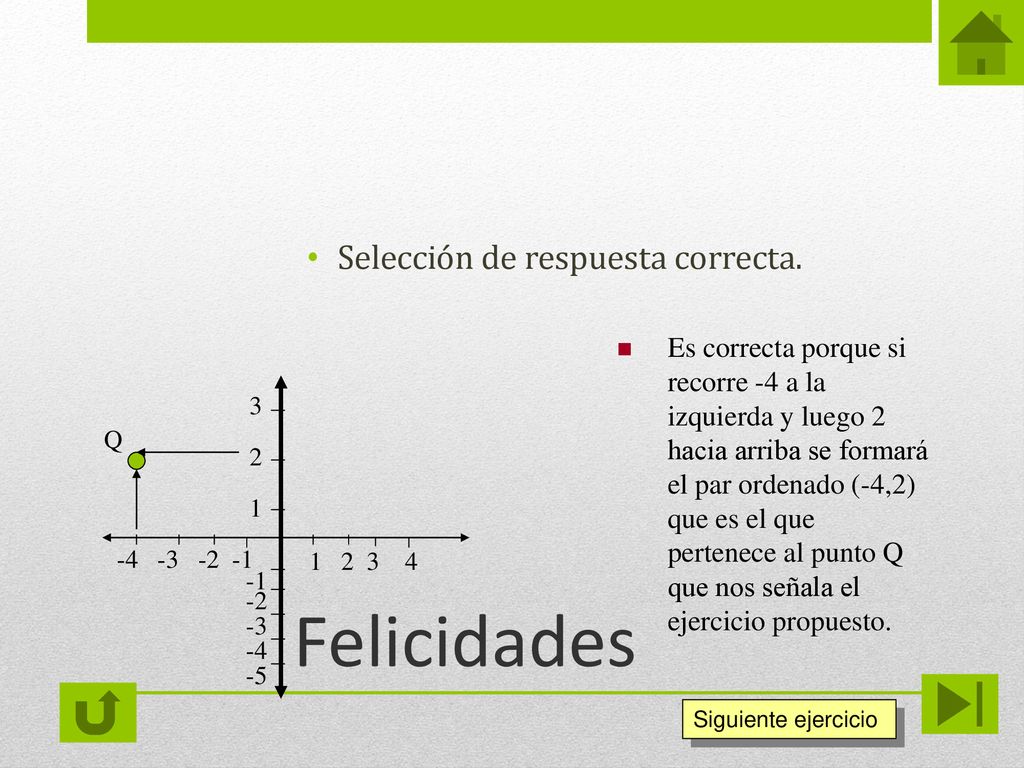

46 Selección de respuesta correcta.
Es correcta porque si recorre -4 a la izquierda y luego 2 hacia arriba se formará el par ordenado (-4,2) que es el que pertenece al punto Q que nos señala el ejercicio propuesto. 3 Q 2 1 Felicidades -1 -2 -3 -4 -5 Siguiente ejercicio

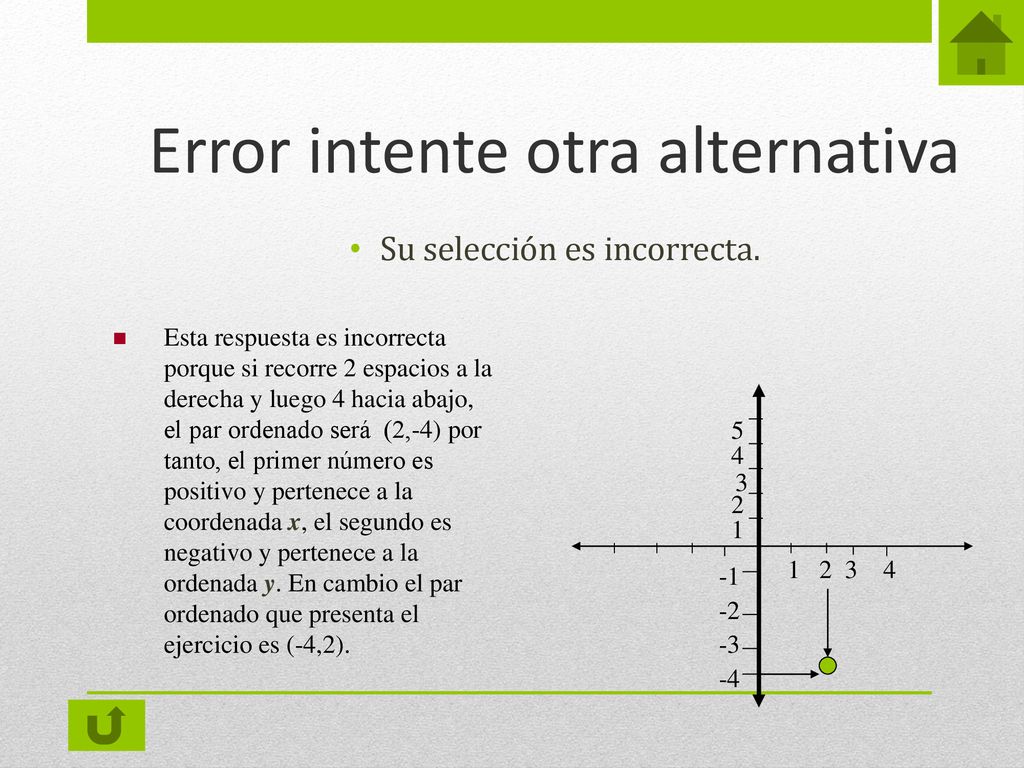

47 Error intente otra alternativa
Su selección es incorrecta. Esta respuesta es incorrecta porque si recorre 2 espacios a la derecha y luego 4 hacia abajo, el par ordenado será (2,-4) por tanto, el primer número es positivo y pertenece a la coordenada x, el segundo es negativo y pertenece a la ordenada y. En cambio el par ordenado que presenta el ejercicio es (-4,2). 5 4 3 2 1 -1 -2 -3 -4

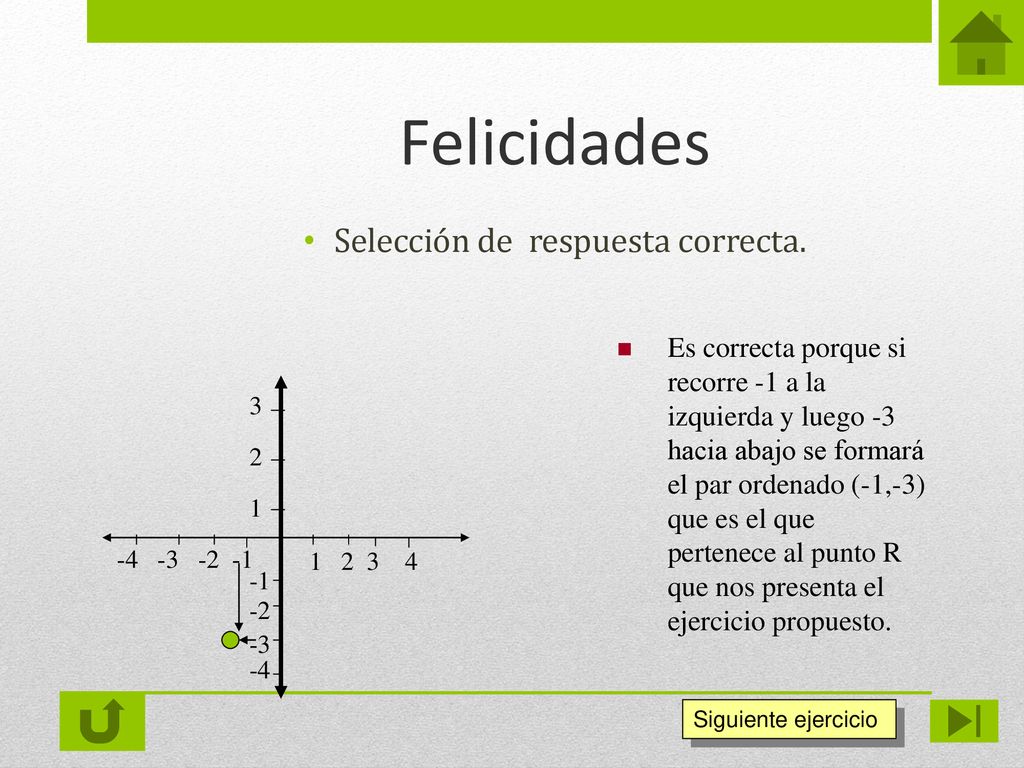

48 Selección de respuesta correcta.
Felicidades Selección de respuesta correcta. Es correcta porque si recorre -1 a la izquierda y luego -3 hacia abajo se formará el par ordenado (-1,-3) que es el que pertenece al punto R que nos presenta el ejercicio propuesto. 3 2 1 -1 -2 -3 -4 Siguiente ejercicio

49 Error intente otra alternativa
Selección incorrecta. Esta respuesta es incorrecta porque si recorre 1 espacio a la derecha y luego 3 hacia arriba, el par ordenado que se forma es (1,3) por tanto, los números son positivos y pertenecen al primer cuadrante, donde todos los pares ordenados son positivos. En cambio el par ordenado que presenta el ejercicio es (-1,-3). 3 2 1 -1 -2 -3 -4 -5

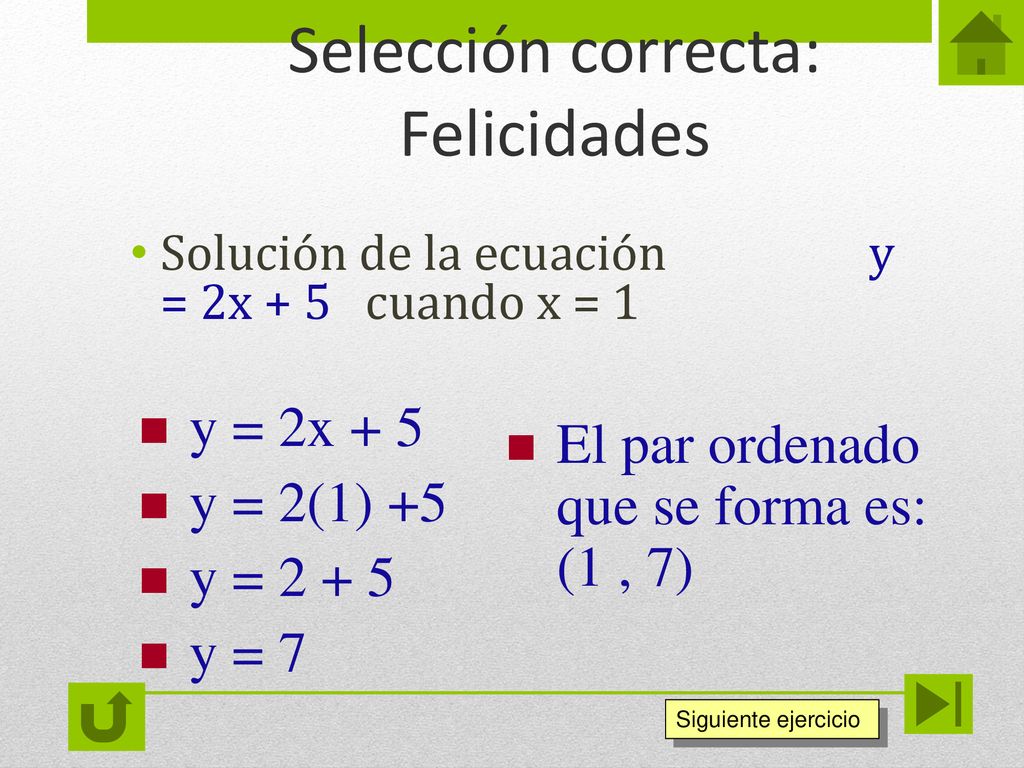

50 Selección correcta: Felicidades
Solución de la ecuación y = 2x cuando x = 1 y = 2x + 5 y = 2(1) +5 y = 2 + 5 y = 7 El par ordenado que se forma es: (1 , 7) Siguiente ejercicio

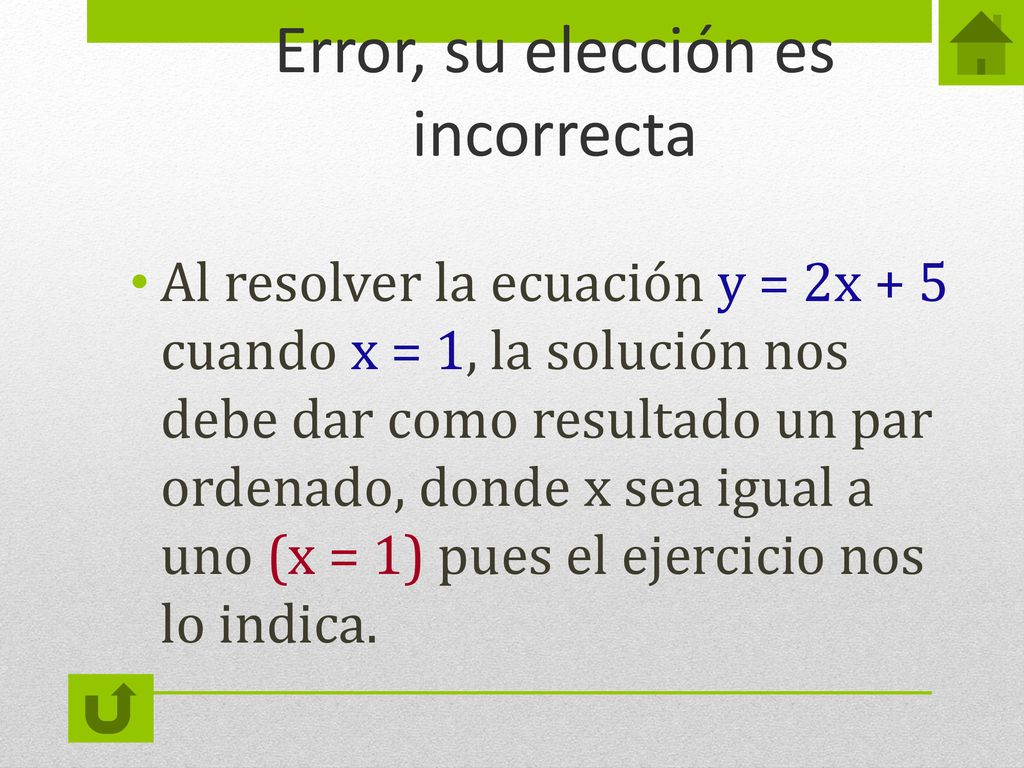

51 Error, su elección es incorrecta
Al resolver la ecuación y = 2x cuando x = 1, la solución nos debe dar como resultado un par ordenado, donde x sea igual a uno (x = 1) pues el ejercicio nos lo indica.

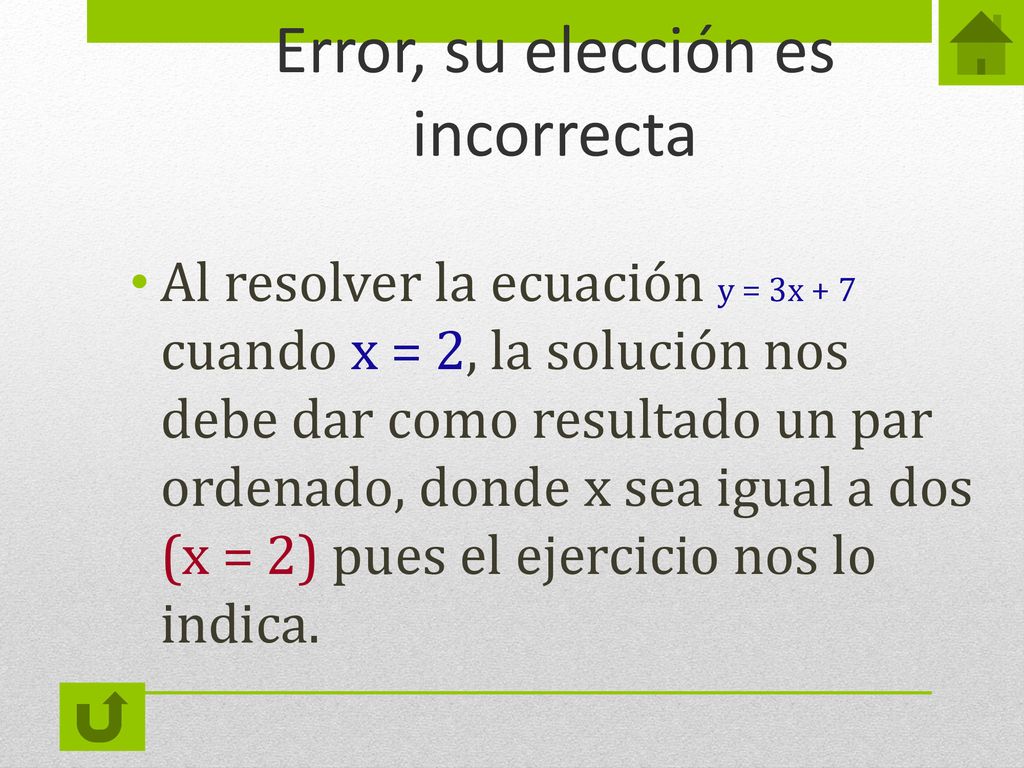

52 Error, su elección es incorrecta
Al resolver la ecuación y = 3x + 7 cuando x = 2, la solución nos debe dar como resultado un par ordenado, donde x sea igual a dos (x = 2) pues el ejercicio nos lo indica.

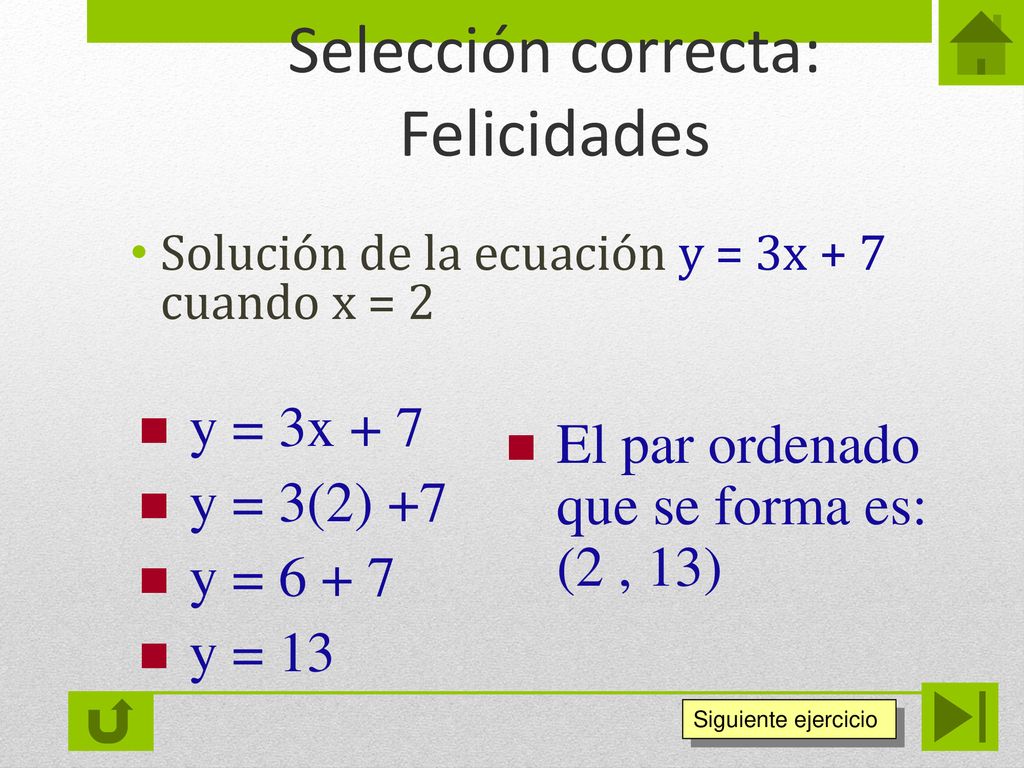

53 Selección correcta: Felicidades
Solución de la ecuación y = 3x + 7 cuando x = 2 y = 3x + 7 y = 3(2) +7 y = 6 + 7 y = 13 El par ordenado que se forma es: (2 , 13) Siguiente ejercicio

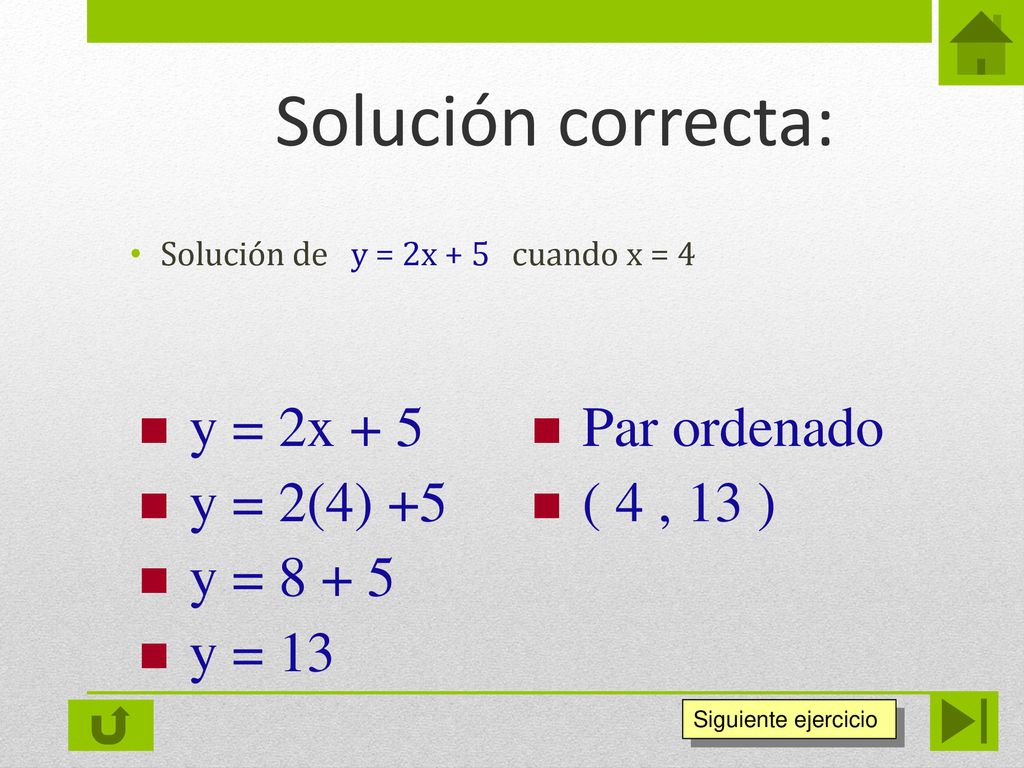

54 Solución correcta: y = 2x + 5 y = 2(4) +5 y = 8 + 5 y = 13
Solución de y = 2x cuando x = 4 y = 2x + 5 y = 2(4) +5 y = 8 + 5 y = 13 Par ordenado ( 4 , 13 ) Siguiente ejercicio

55 Error, selecciones otra respuesta
Al resolver la ecuación 2x cuando x = 4, la solución nos debe dar como resultado un par ordenado, donde x sea igual a cuatro (x = 4) pues el ejercicio nos lo indica. Error, selecciones otra respuesta

56 Error, solucion icorrecta
Al resolver la ecuación 2x cuando x = 4, la solución nos debe dar como resultado un par ordenado, donde x sea igual a cuatro (x = 4) pues el ejercicio nos lo indica. Error, solucion icorrecta

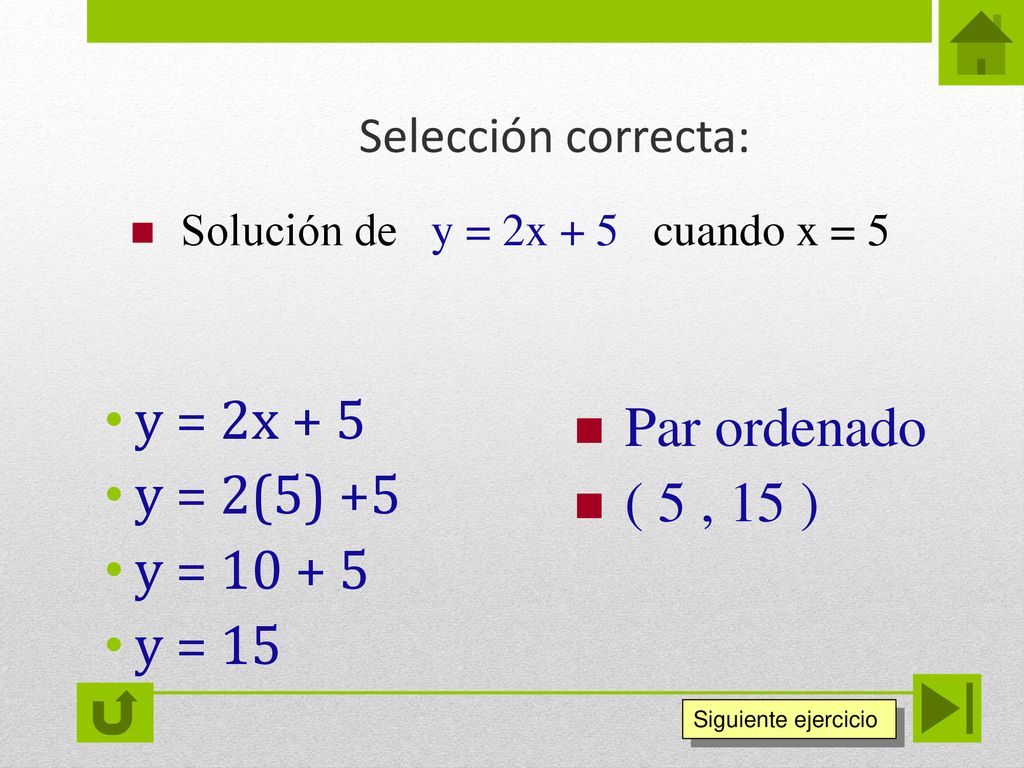

57 y = 2x + 5 Par ordenado y = 2(5) +5 ( 5 , 15 ) y = 10 + 5 y = 15
Selección correcta: Solución de y = 2x cuando x = 5 y = 2x + 5 y = 2(5) +5 y = y = 15 Par ordenado ( 5 , 15 ) Siguiente ejercicio

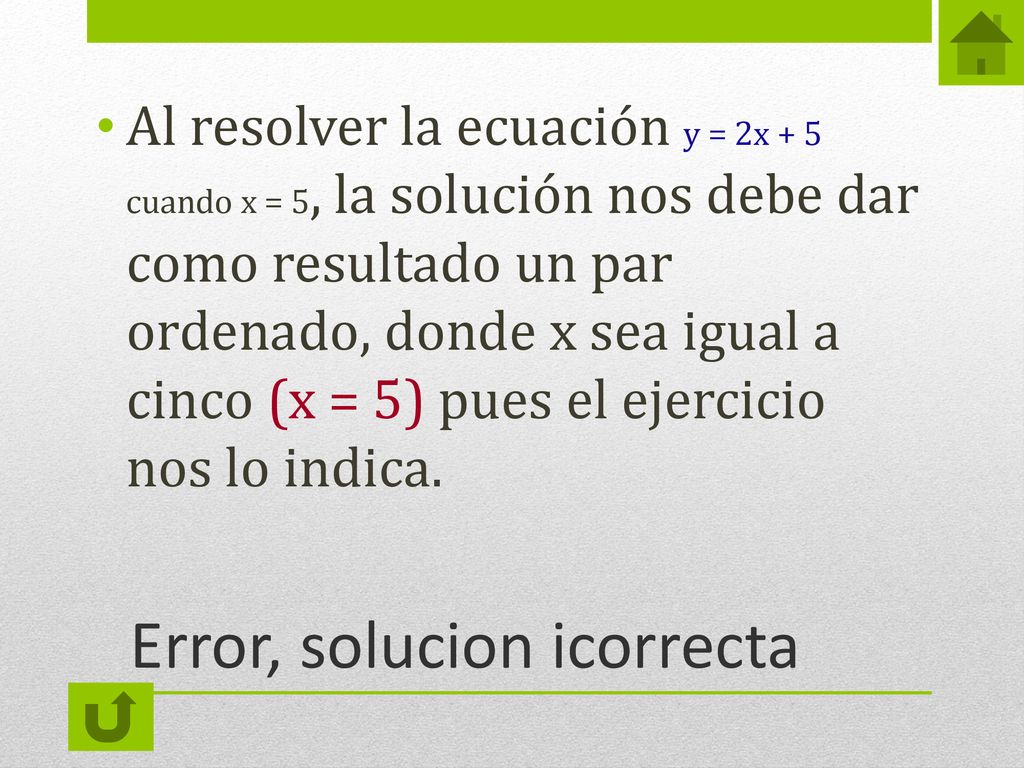

58 Error, solucion icorrecta
Al resolver la ecuación y = 2x cuando x = 5, la solución nos debe dar como resultado un par ordenado, donde x sea igual a cinco (x = 5) pues el ejercicio nos lo indica. Error, solucion icorrecta

59 Error, solucion icorrecta
Al resolver la ecuación y = 2x cuando x = 5, la solución nos debe dar como resultado un par ordenado, donde x sea igual a cinco (x = 5) pues el ejercicio nos lo indica. Error, solucion icorrecta

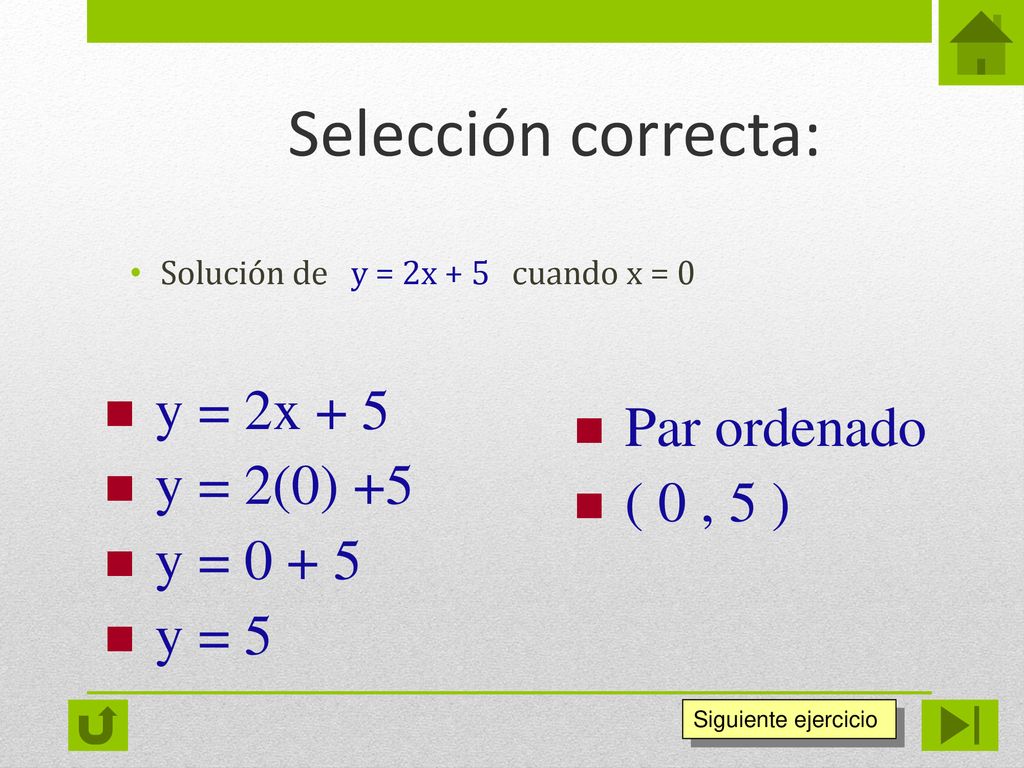

60 Selección correcta: y = 2x + 5 Par ordenado y = 2(0) +5 ( 0 , 5 )
Solución de y = 2x cuando x = 0 y = 2x + 5 y = 2(0) +5 y = 0 + 5 y = 5 Par ordenado ( 0 , 5 ) Siguiente ejercicio

61 Error, selección icorrecta
Al resolver la ecuación y = 2x cuando x = 0, la solución nos debe dar como resultado un par ordenado, donde x sea igual a cero (x = 0) pues el ejercicio nos lo indica. Error, selección icorrecta

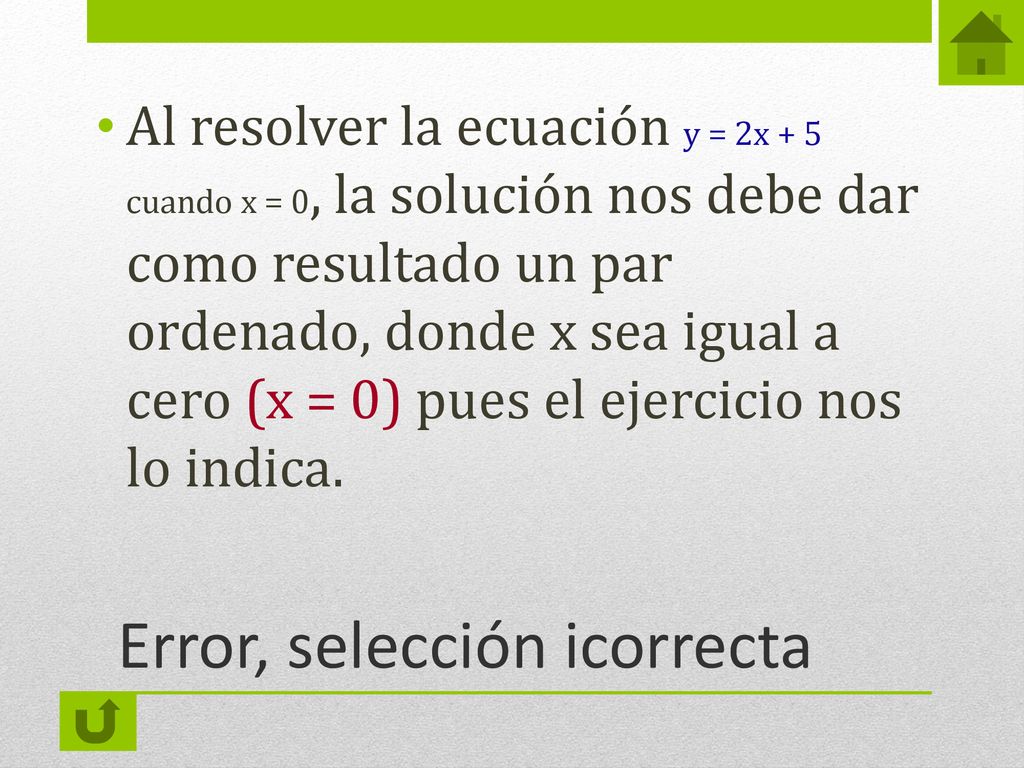

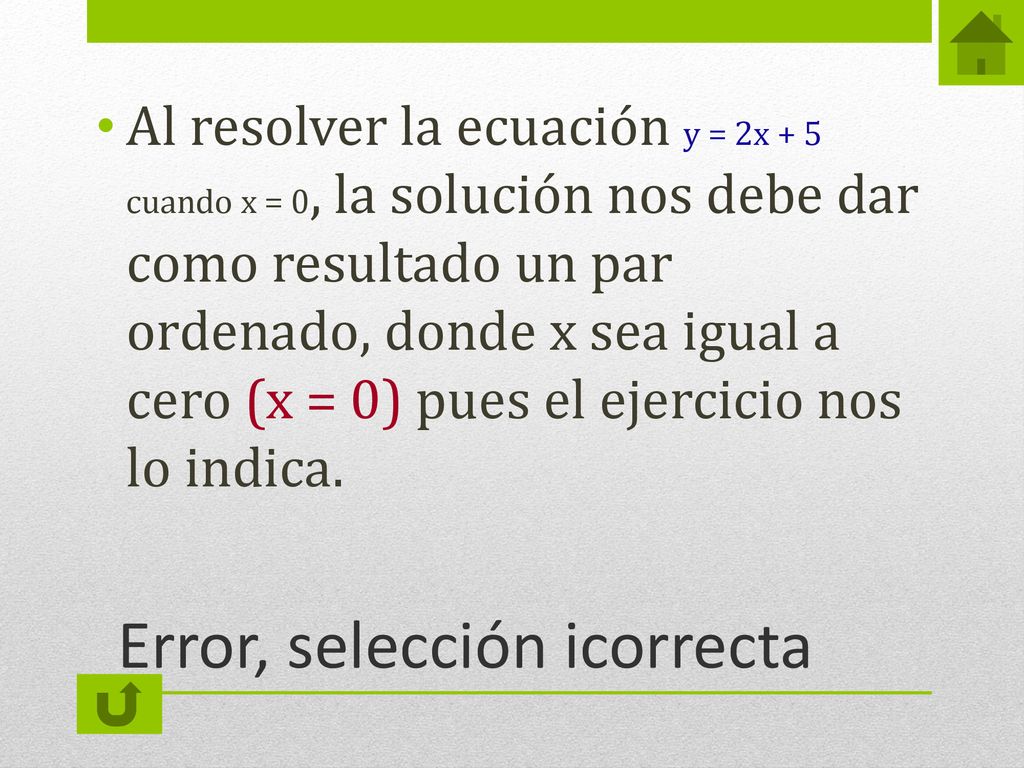

62 Error, selección icorrecta
Al resolver la ecuación y = 2x cuando x = 0, la solución nos debe dar como resultado un par ordenado, donde x sea igual a cero (x = 0) pues el ejercicio nos lo indica. Error, selección icorrecta

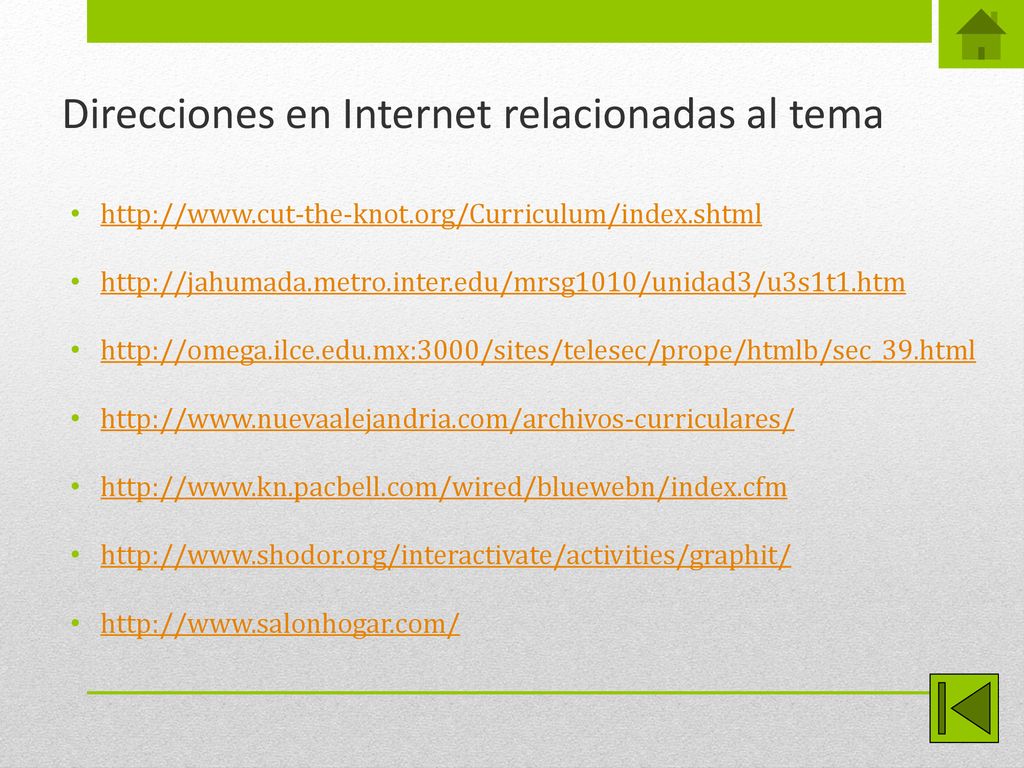

63 Direcciones en Internet relacionadas al tema
