1 Comunicación y representación de la información

Presentación del tema: "1 Comunicación y representación de la información"— Transcripción de la presentación:

1 1 Comunicación y representación de la información
Elementos de un sistema de comunicación Representación de la información Redes de comunicaciones Direcciones IP En resumen Índice del libro

2 Comunicación y representación de la información 1

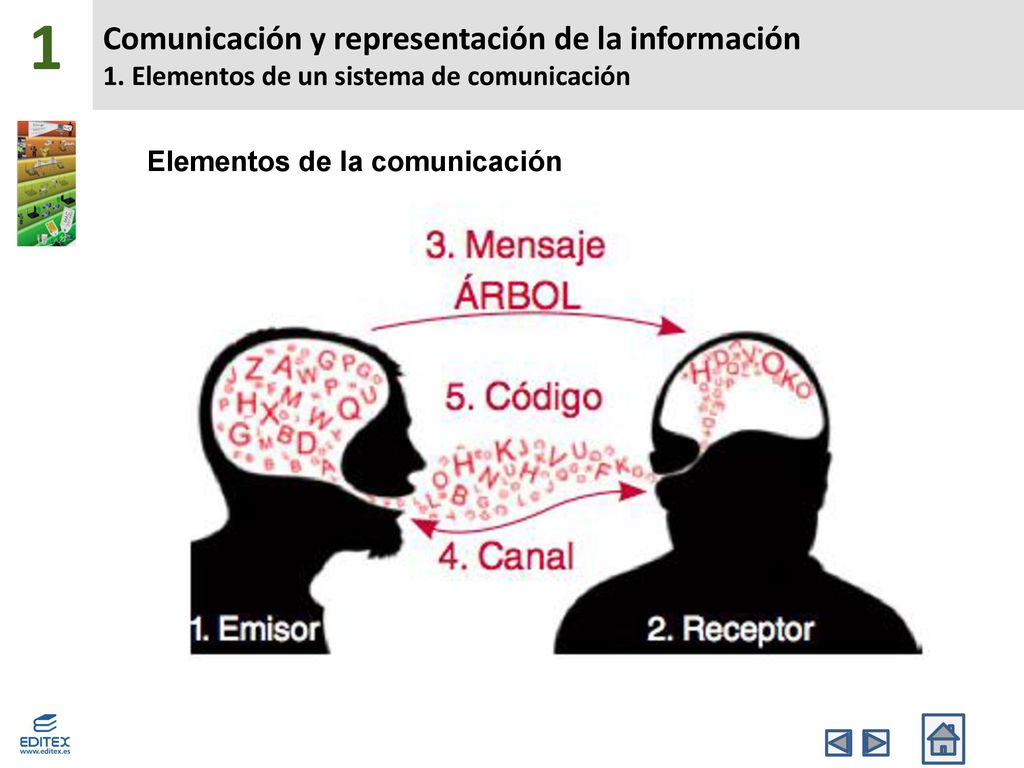

Comunicación y representación de la información 1. Elementos de un sistema de comunicación Elementos de la comunicación

3 Cómo se debe iniciar y finalizar la comunicación.

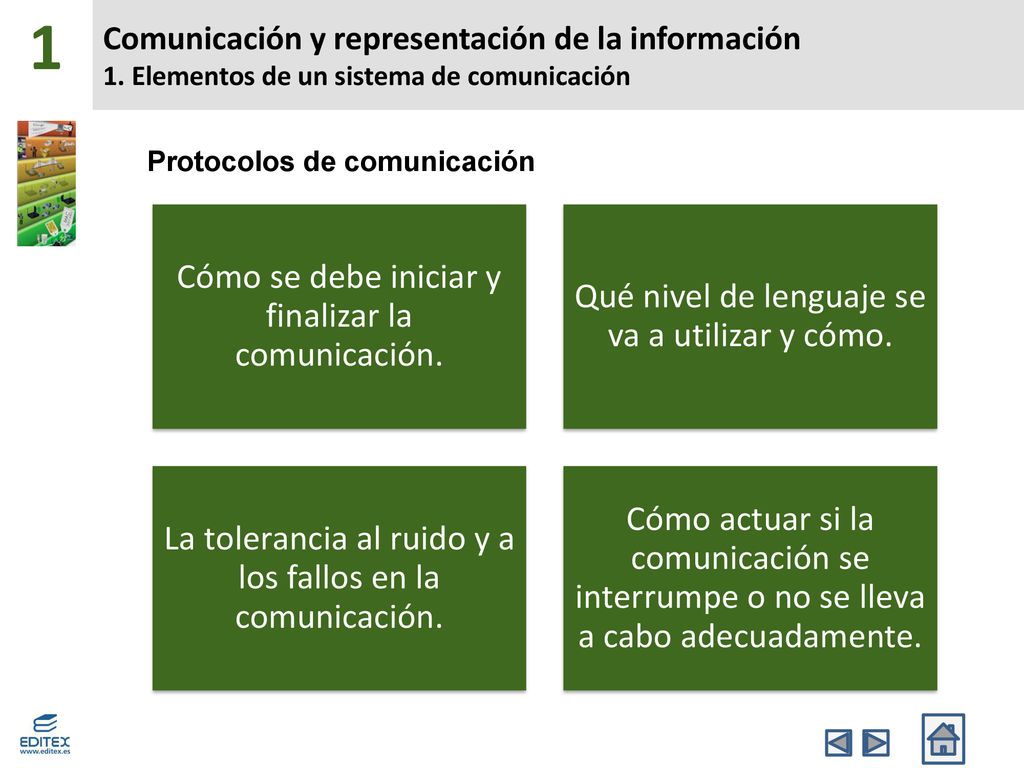

Comunicación y representación de la información 1. Elementos de un sistema de comunicación Protocolos de comunicación Cómo se debe iniciar y finalizar la comunicación. Qué nivel de lenguaje se va a utilizar y cómo. La tolerancia al ruido y a los fallos en la comunicación. Cómo actuar si la comunicación se interrumpe o no se lleva a cabo adecuadamente.

4 Utilizado para interpretar números. Sistema decimal

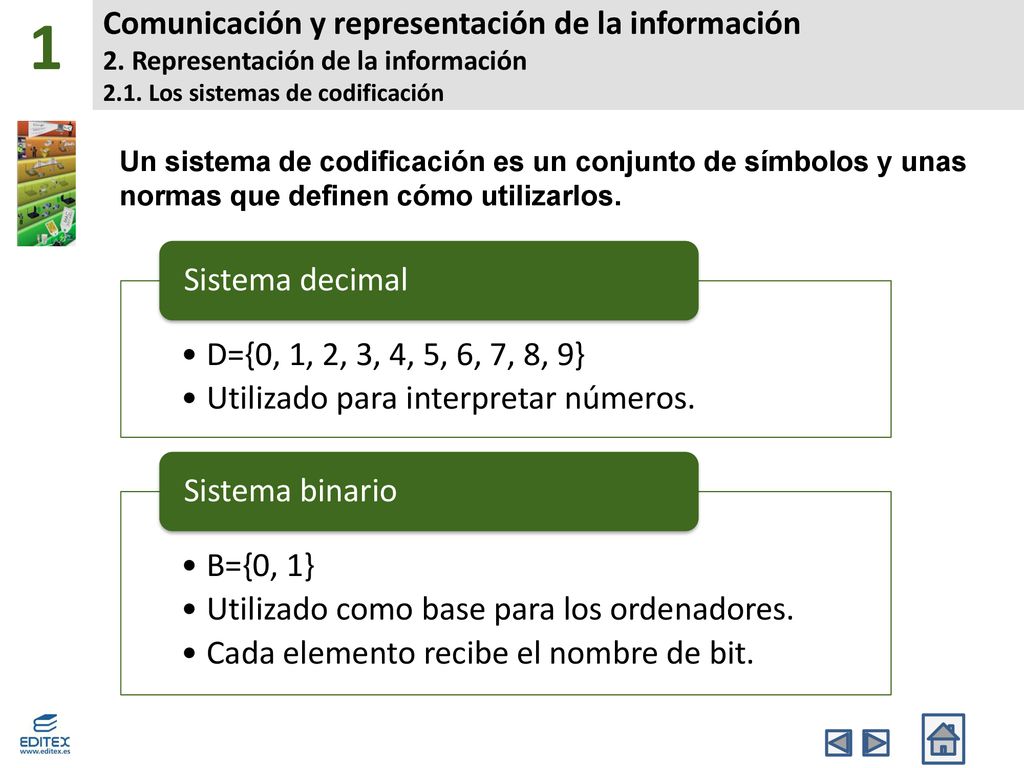

Comunicación y representación de la información 2. Representación de la información 2.1. Los sistemas de codificación Un sistema de codificación es un conjunto de símbolos y unas normas que definen cómo utilizarlos. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Utilizado para interpretar números. Sistema decimal B={0, 1} Utilizado como base para los ordenadores. Cada elemento recibe el nombre de bit. Sistema binario

5 Comunicación y representación de la información 2

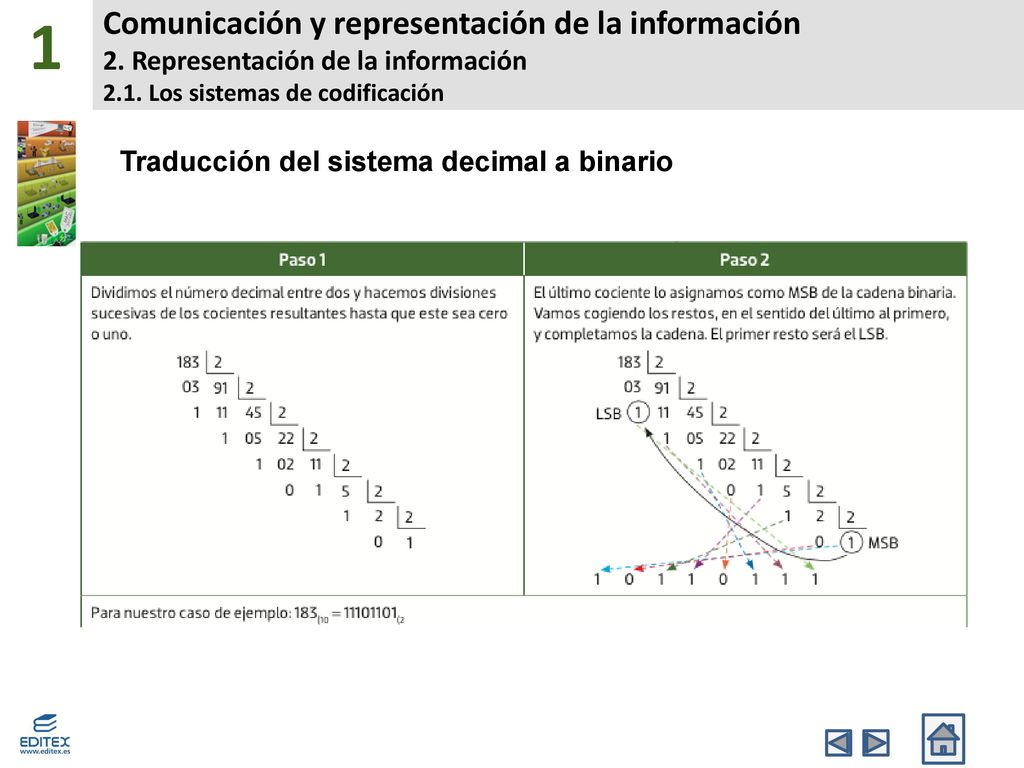

Comunicación y representación de la información 2. Representación de la información 2.1. Los sistemas de codificación Traducción del sistema decimal a binario

6 Comunicación y representación de la información 2

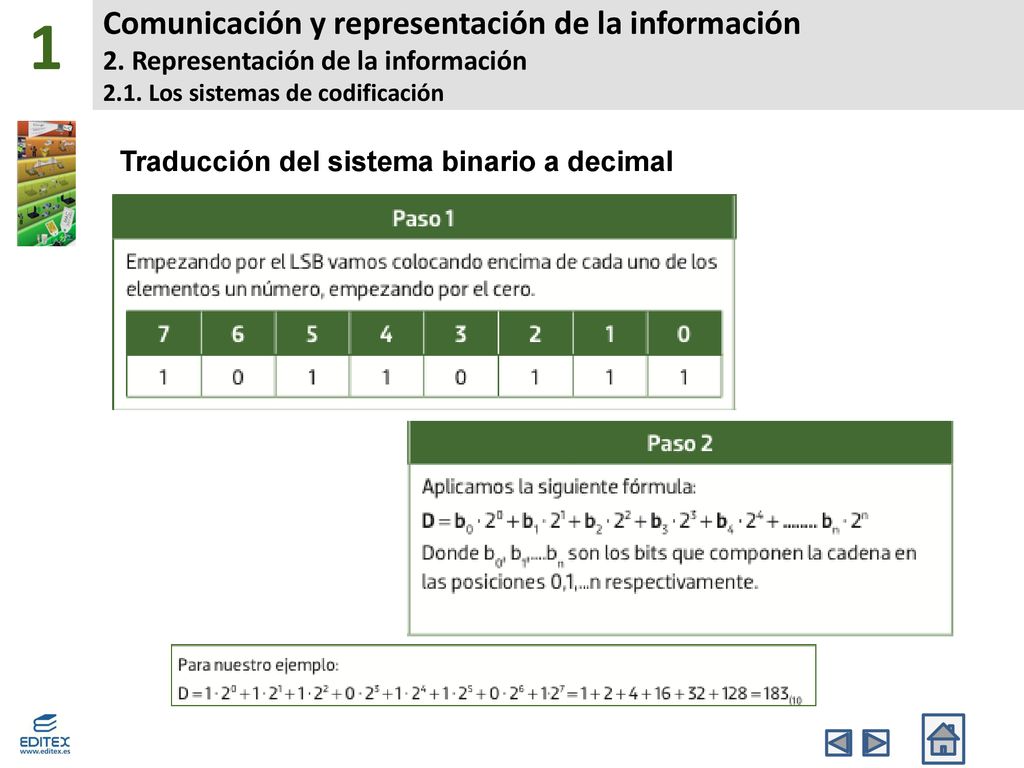

Comunicación y representación de la información 2. Representación de la información 2.1. Los sistemas de codificación Traducción del sistema binario a decimal

7 Comunicación y representación de la información 2

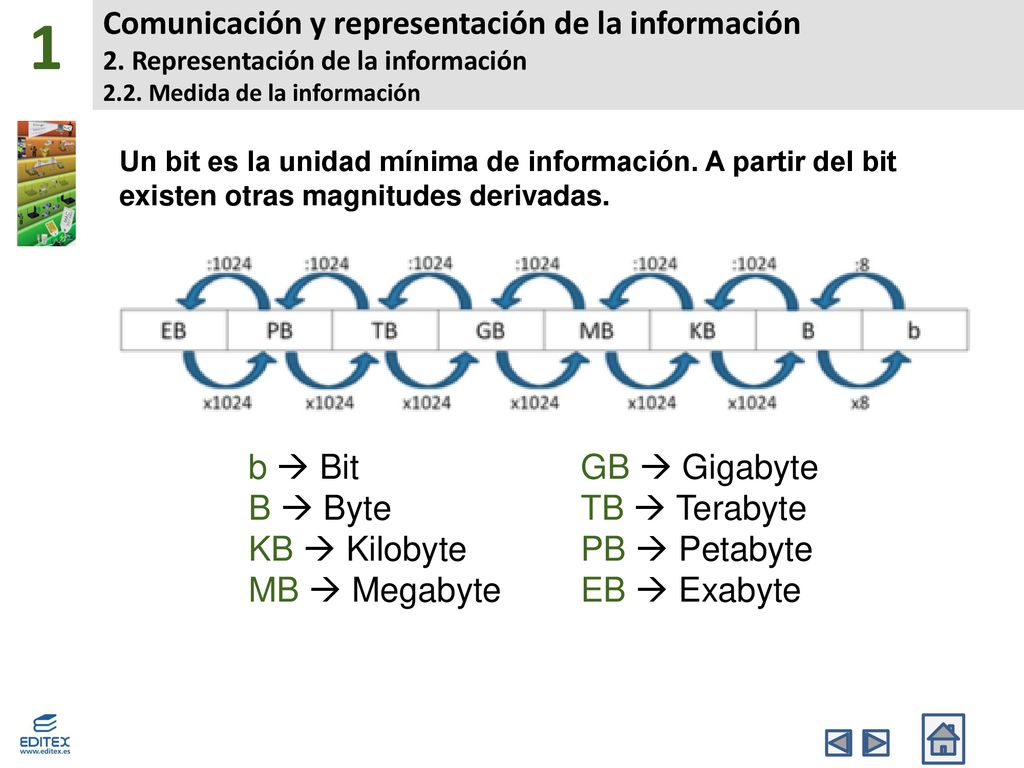

Comunicación y representación de la información 2. Representación de la información 2.2. Medida de la información Un bit es la unidad mínima de información. A partir del bit existen otras magnitudes derivadas. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} b  Bit GB  Gigabyte B  Byte TB  Terabyte KB  Kilobyte PB  Petabyte MB  Megabyte EB  Exabyte

8 Comunicación y representación de la información 3

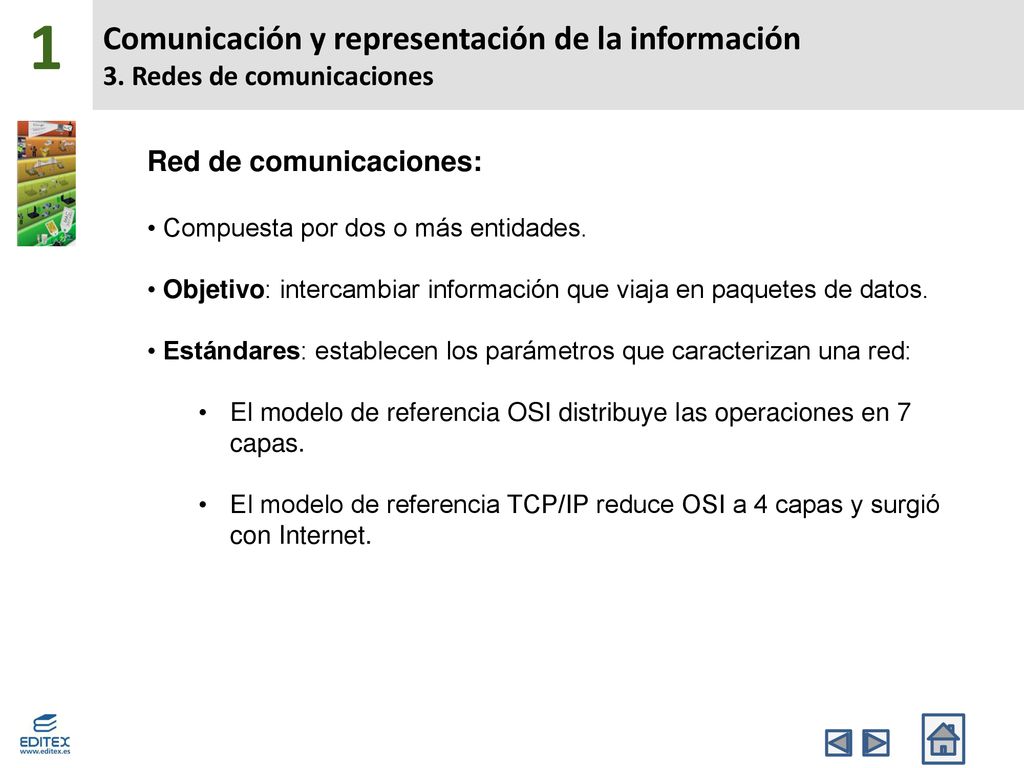

Comunicación y representación de la información 3. Redes de comunicaciones Red de comunicaciones: Compuesta por dos o más entidades. Objetivo: intercambiar información que viaja en paquetes de datos. Estándares: establecen los parámetros que caracterizan una red: El modelo de referencia OSI distribuye las operaciones en 7 capas. El modelo de referencia TCP/IP reduce OSI a 4 capas y surgió con Internet.

9 Comunicación y representación de la información 3

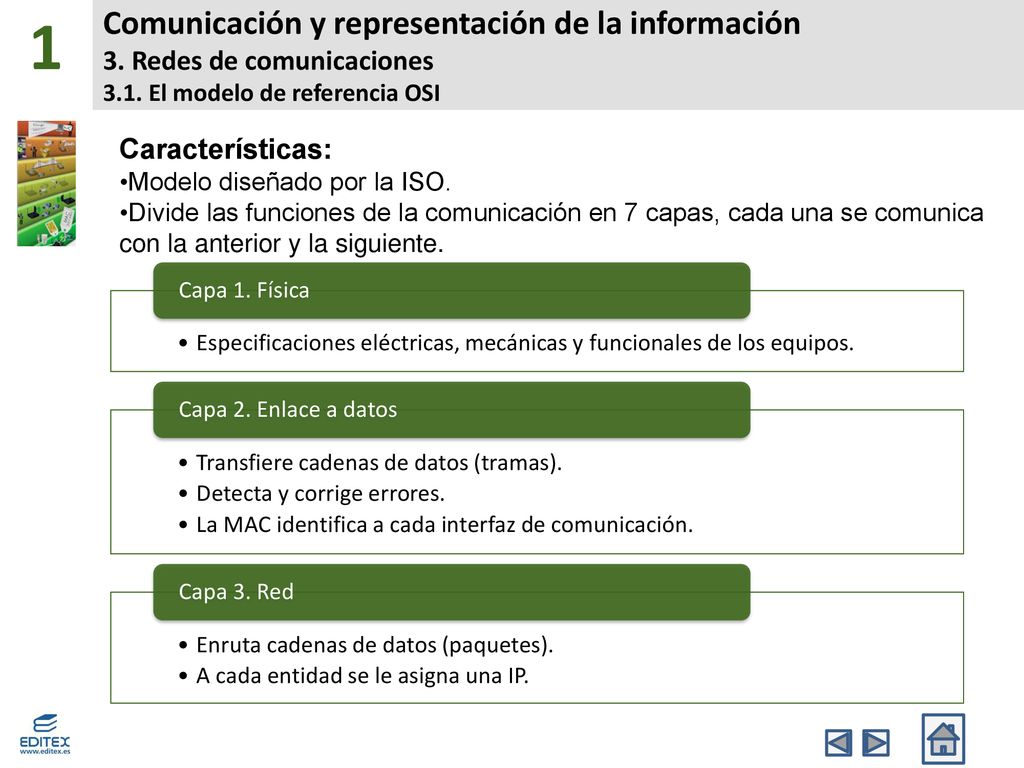

Comunicación y representación de la información 3. Redes de comunicaciones 3.1. El modelo de referencia OSI Características: Modelo diseñado por la ISO. Divide las funciones de la comunicación en 7 capas, cada una se comunica con la anterior y la siguiente. Especificaciones eléctricas, mecánicas y funcionales de los equipos. Capa 1. Física Transfiere cadenas de datos (tramas). Detecta y corrige errores. La MAC identifica a cada interfaz de comunicación. Capa 2. Enlace a datos Enruta cadenas de datos (paquetes). A cada entidad se le asigna una IP. Capa 3. Red D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

10 Comunicación y representación de la información 3

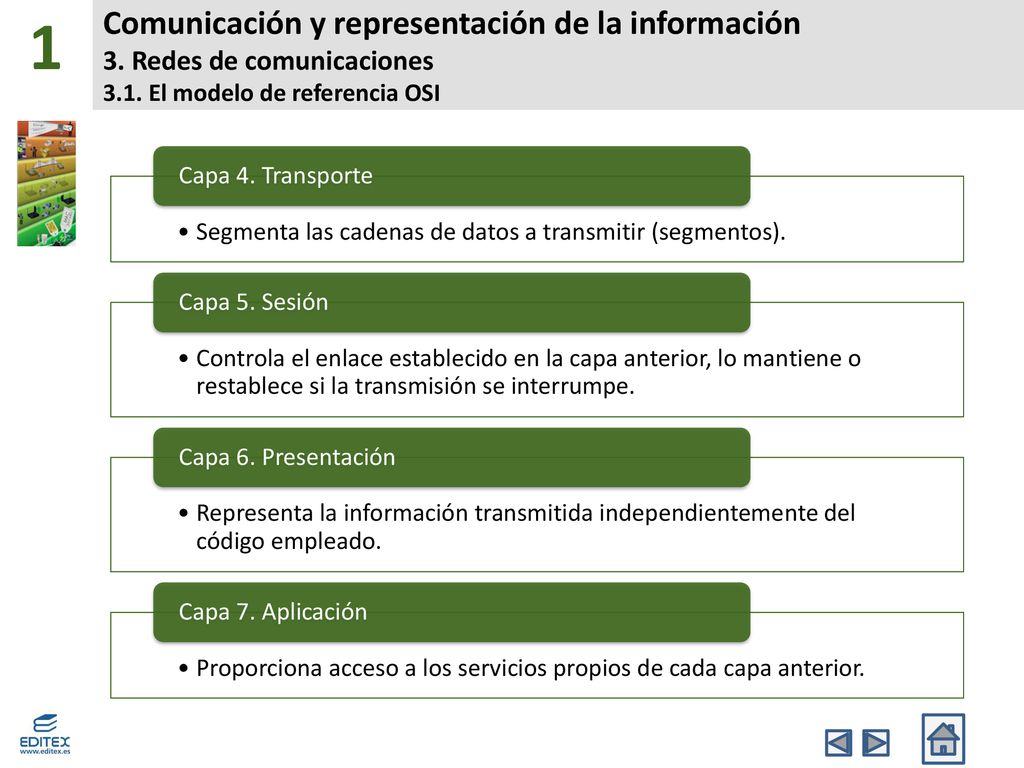

Comunicación y representación de la información 3. Redes de comunicaciones 3.1. El modelo de referencia OSI Segmenta las cadenas de datos a transmitir (segmentos). Capa 4. Transporte Controla el enlace establecido en la capa anterior, lo mantiene o restablece si la transmisión se interrumpe. Capa 5. Sesión Representa la información transmitida independientemente del código empleado. Capa 6. Presentación Proporciona acceso a los servicios propios de cada capa anterior. Capa 7. Aplicación D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

11 Comunicación y representación de la información 3

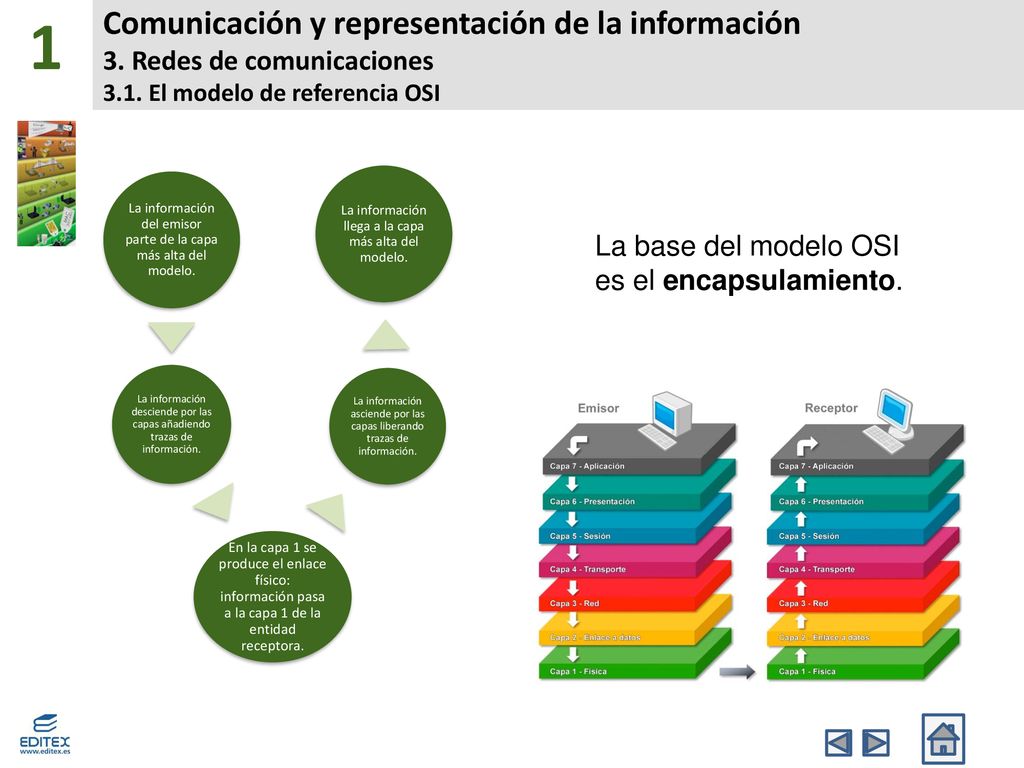

Comunicación y representación de la información 3. Redes de comunicaciones 3.1. El modelo de referencia OSI La información del emisor parte de la capa más alta del modelo. La información desciende por las capas añadiendo trazas de información. En la capa 1 se produce el enlace físico: información pasa a la capa 1 de la entidad receptora. La información asciende por las capas liberando trazas de información. La información llega a la capa más alta del modelo. La base del modelo OSI es el encapsulamiento. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

12 Comunicación y representación de la información 3

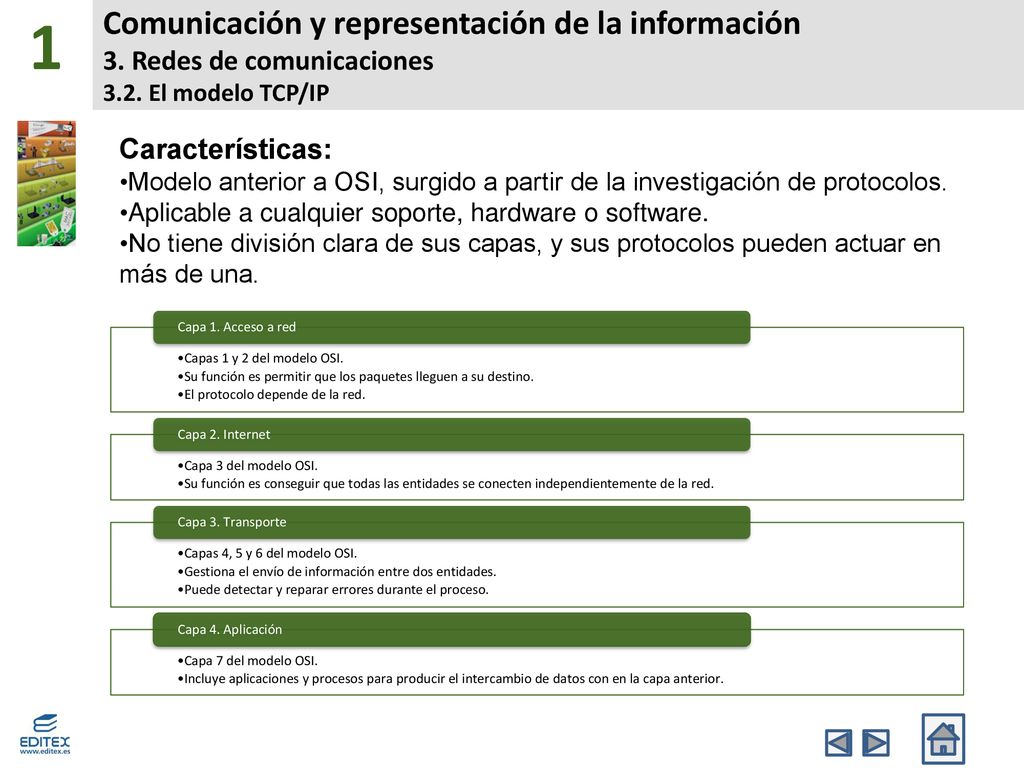

Comunicación y representación de la información 3. Redes de comunicaciones 3.2. El modelo TCP/IP Características: Modelo anterior a OSI, surgido a partir de la investigación de protocolos. Aplicable a cualquier soporte, hardware o software. No tiene división clara de sus capas, y sus protocolos pueden actuar en más de una. Capas 1 y 2 del modelo OSI. Su función es permitir que los paquetes lleguen a su destino. El protocolo depende de la red. Capa 1. Acceso a red Capa 3 del modelo OSI. Su función es conseguir que todas las entidades se conecten independientemente de la red. Capa 2. Internet Capas 4, 5 y 6 del modelo OSI. Gestiona el envío de información entre dos entidades. Puede detectar y reparar errores durante el proceso. Capa 3. Transporte Capa 7 del modelo OSI. Incluye aplicaciones y procesos para producir el intercambio de datos con en la capa anterior. Capa 4. Aplicación D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

13 Comunicación y representación de la información 3

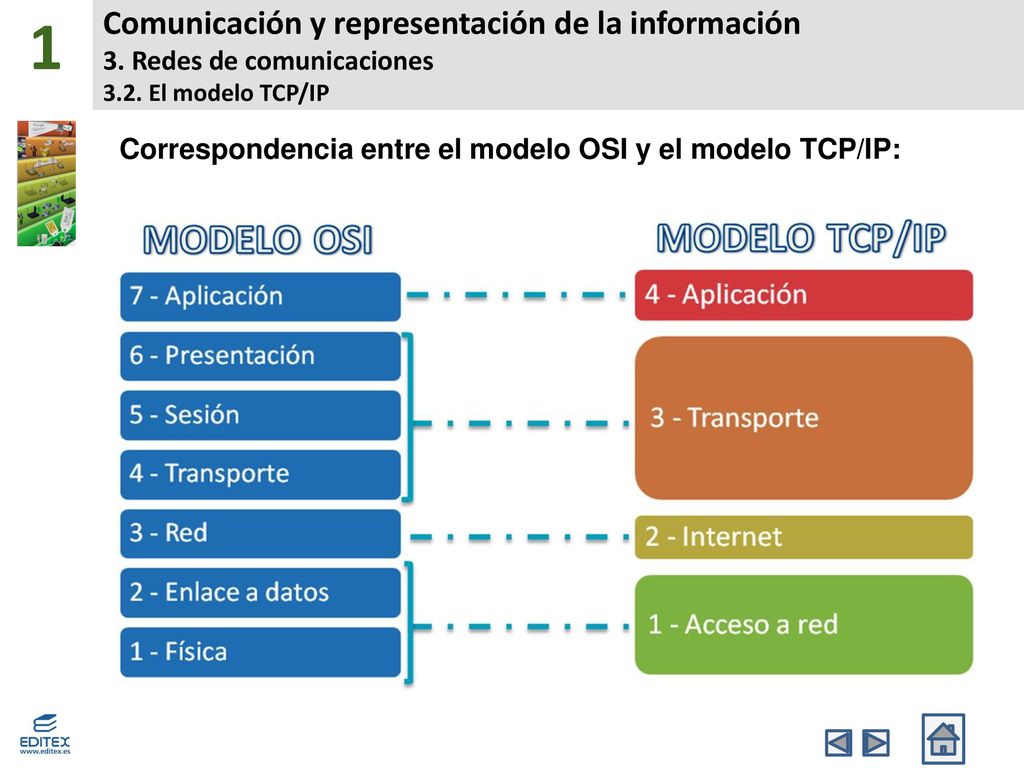

Comunicación y representación de la información 3. Redes de comunicaciones 3.2. El modelo TCP/IP Correspondencia entre el modelo OSI y el modelo TCP/IP: D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

14 Comunicación y representación de la información 3

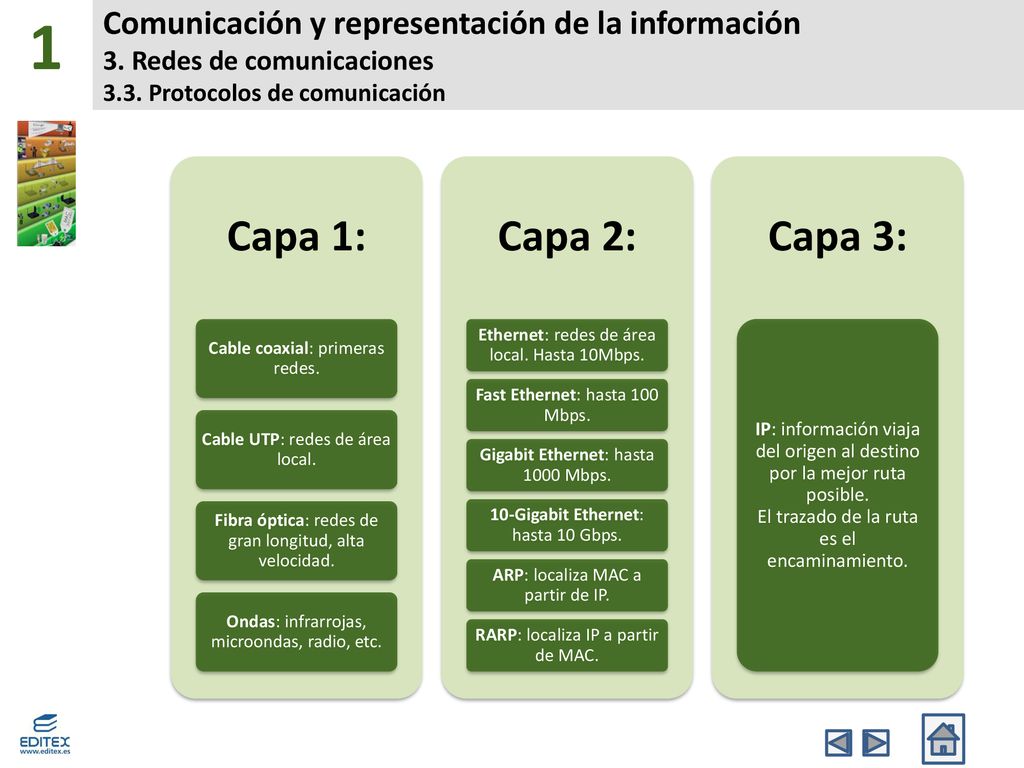

Comunicación y representación de la información 3. Redes de comunicaciones 3.3. Protocolos de comunicación Capa 1: Cable coaxial: primeras redes. Cable UTP: redes de área local. Fibra óptica: redes de gran longitud, alta velocidad. Ondas: infrarrojas, microondas, radio, etc. Capa 2: Ethernet: redes de área local. Hasta 10Mbps. Fast Ethernet: hasta 100 Mbps. Gigabit Ethernet: hasta 1000 Mbps. 10-Gigabit Ethernet: hasta 10 Gbps. ARP: localiza MAC a partir de IP. RARP: localiza IP a partir de MAC. Capa 3: IP: información viaja del origen al destino por la mejor ruta posible. El trazado de la ruta es el encaminamiento. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

15 Comunicación y representación de la información 3

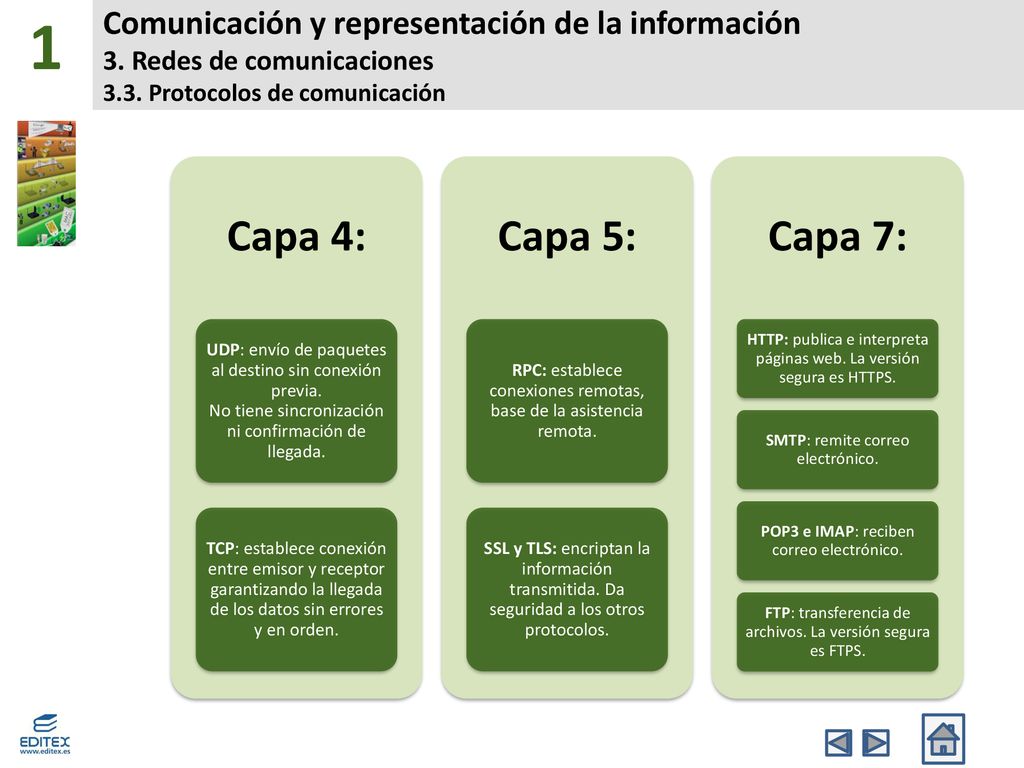

Comunicación y representación de la información 3. Redes de comunicaciones 3.3. Protocolos de comunicación Capa 4: UDP: envío de paquetes al destino sin conexión previa. No tiene sincronización ni confirmación de llegada. TCP: establece conexión entre emisor y receptor garantizando la llegada de los datos sin errores y en orden. Capa 5: RPC: establece conexiones remotas, base de la asistencia remota. SSL y TLS: encriptan la información transmitida. Da seguridad a los otros protocolos. Capa 7: HTTP: publica e interpreta páginas web. La versión segura es HTTPS. SMTP: remite correo electrónico. POP3 e IMAP: reciben correo electrónico. FTP: transferencia de archivos. La versión segura es FTPS. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

16 Comunicación y representación de la información 4. Dirección IP
IPv4 32 bits 4 bloques de 1 byte. Separador: punto (.). 232 direcciones posibles. Desde a IPv6 128 bits. 8 bloques de 2 bytes. Separador: dos puntos (:). 2128 direcciones posibles. Su notación permite abreviar bloques valores.

17 Comunicación y representación de la información 4. Dirección IP

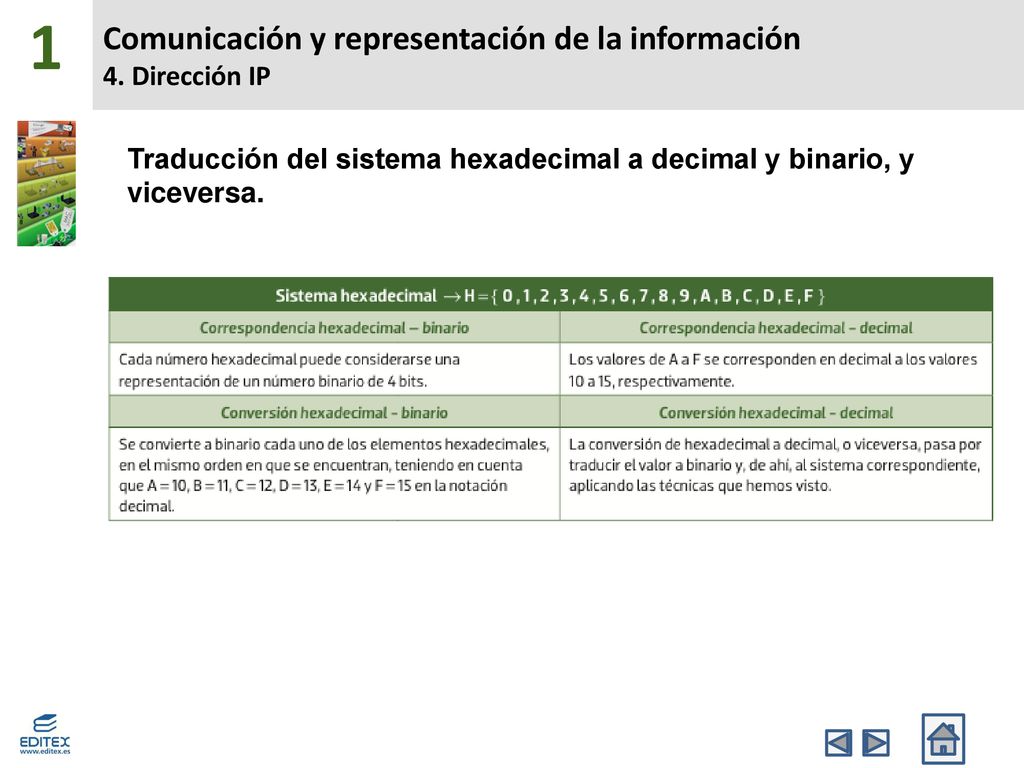

Traducción del sistema hexadecimal a decimal y binario, y viceversa.

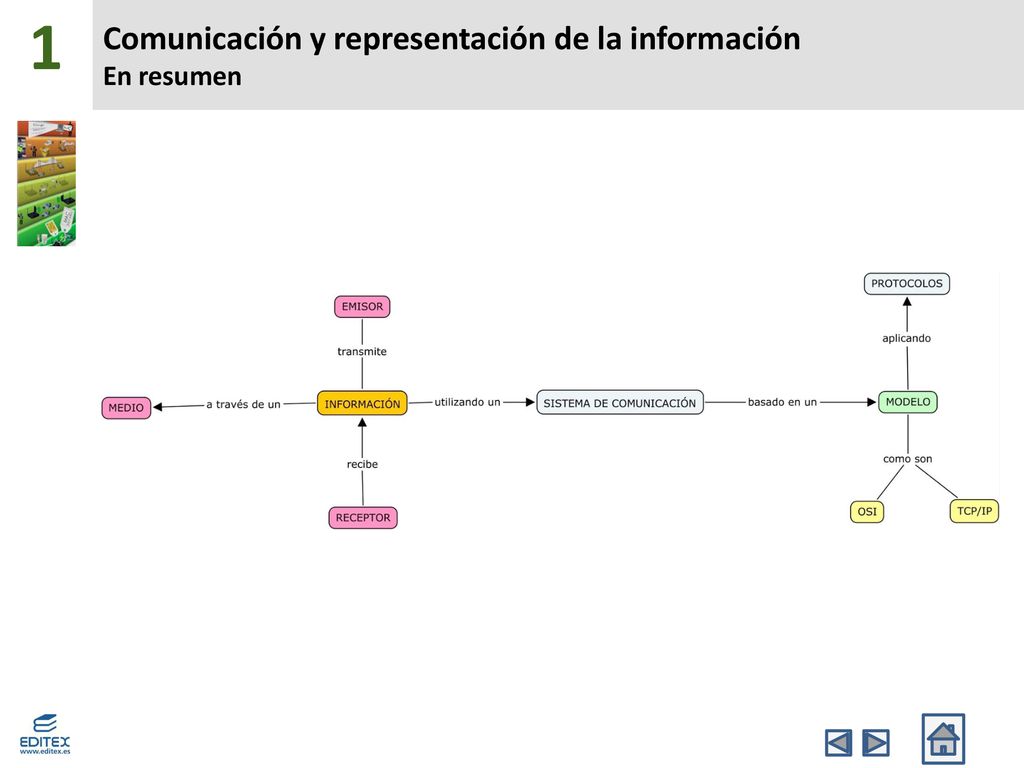

18 Comunicación y representación de la información En resumen
